MANUALE UTENTE Conquest ZEISS

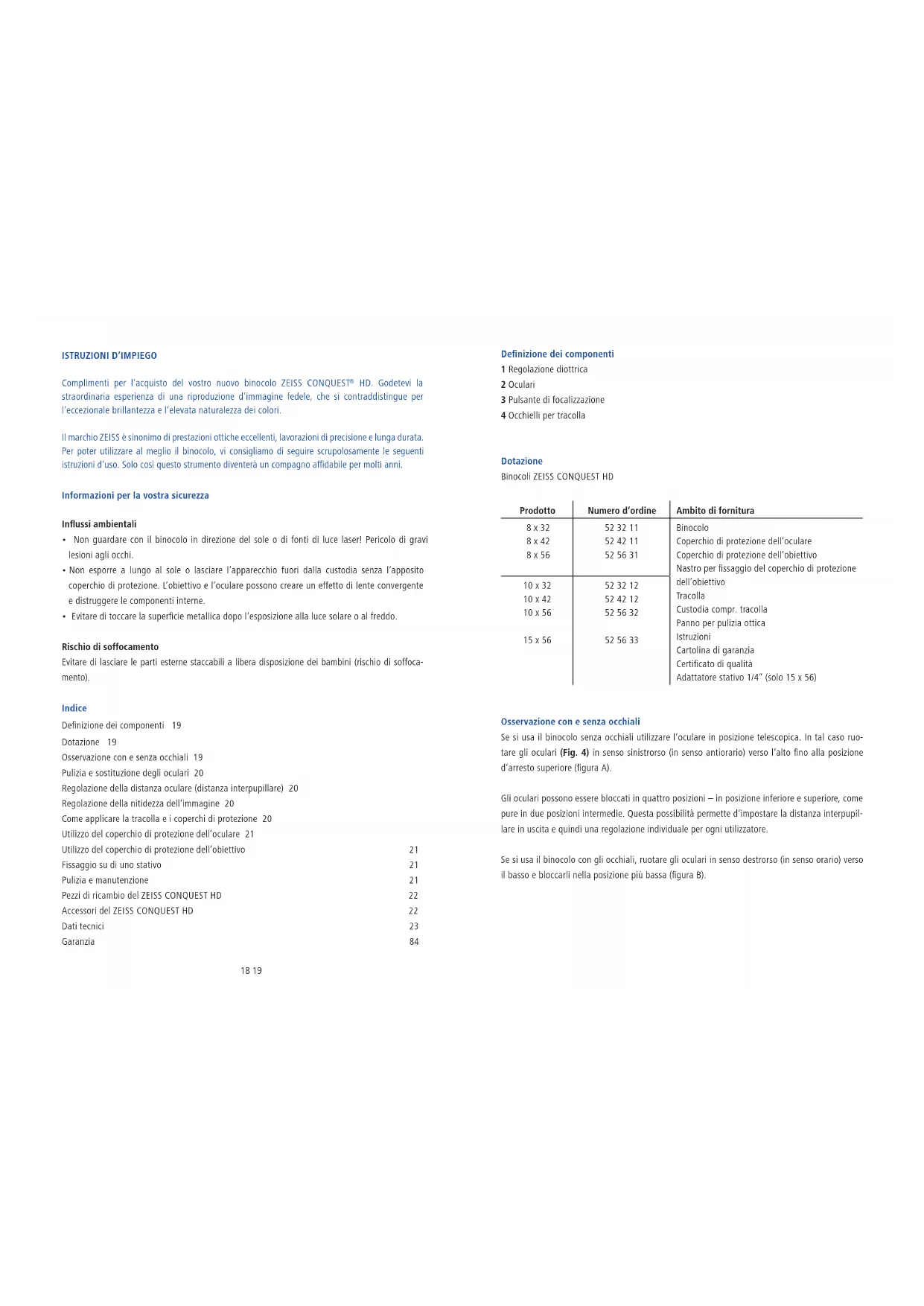

Istruzioni d'impiego / Garanzia

Complimenti per l'acquisto del vostro nuovo binocolo ZEISS CONQUEST HD. Godetevi la straordinaria esperenza di una riproduzione d'imagine fedele, che si contraddistingue per l'eccezionale brillantezza e l'élevata naturalezza dei colori.

Il marchio ZEISS è sinonimo di prestazioni ottiche eccelleni, lavorazioni di precisione e lunga durata. Per poter utilizzare al meglio il binocolo, vi consigliamo di seguire scrupolosamente le seguenti istruzioni d'uso. Solo sono quello strumento diventerà un compagno affidavitabile per molti anni.

Informazioni per la vostra sicurezza

Influssi ambientali

• Non guardare con il binocolo in direzione del sole o di fonti di luce laser! Pericolò di gravi lesioniagli occhi.
• Non esporre a lungo al sole o lasciare l'apparecchio fuori alla custodia nella apposto coperchio di protezione. I'obiettivo e l'oculare possono creare un effetto di lente convergente e distruggere le componenti interne.
  Evitare di toccare la superficie metallica dopo l'esposizione alla luce solare o al freddo.

Rischio di soffocamento

Evitare di lasciare le parti esterne staccabili a libera disposizione dei bambini (rischio di soffocamento).

#

Definizione dei componenti 19

Dotazione 19

Osservazione con e senza occhiali 19

Pulizia e sostituzione degli oculari 20

Regolazione della distanza oculare (distanza interpupillare) 20

Regolazione della nitidezza dell'immagine 20

Come applicare la tracolla e i coperchi di protezione 20

Utilizzo del coperchio di protezione dell'oculare 21

Utilizzo del coperchio di protezione dell'obiettivo

Fissaggio su di uno stativo 21

Pulizia e manutenzione 21

Pezzi di ricambio del ZEISS CONQUEST HD 22

Accessori del ZEISS CONQUEST HD 22

Dali tecnici 23

Garanzia 84

Definizione dei componenti

1 Regolazione diottrica
2 Oculari
3 Pulsante di focalizzazione
4Occhielli per tracolla

Dotazione

Binocoli ZEISS CONQUEST HD

Produotto	Numero d'ordine	Ambito di fornitura
8 x 32	52 32 11	Binocolo
8 x 42	52 42 11	Coperchio di protezione dell'oculare
8 x 56	52 56 31	Coperchio di protezione dell'obiettivo
		Nastro per fissaggio del coperchio di protezione dell'obiettivo
10 x 32	52 32 12	Tracolla
10 x 42	52 42 12	Custodia compr. tracolla
10 x 56	52 56 32	Panno per pulizia ottica
15 x 56	52 56 33	Istruzioni
		Cartolina di garanzia
		Certificato di qualità
		Adattatore stativo 1/4" (solo 15 x 56)

Osservazione con e senza occhiali

Se si usa il binocolo perché occhiali utilizzare l'oculare in posizione telescopia. In tal caso ruotare gli oculari (Fig. 4) in senso sinistrorso (in senso antiario) verso l'alto fino alla posizione d'arresto superiore (figura A).

Gli oculari possono essere Bloccati in quattro posizioni - in posizione inferiore e superiore, come pure in due positizioni intermedie. Questa possibilità permette d'impostare la distanza interpupillare in uscita e quindi una regolazione individuale per agli utilizzatore.

Se si usa il binocolo con gli occhiali, ruotare gli oculari in senso destrorso (in senso orario) verso il basso e bloccarli nella posizione più Bassa (figura B).

Pulizia e sostituzione degli oculari

Gli oculari (l'intero gruppo) possono essere svitati dal binocolo per la sostituzione o la pulizia.

In tale evenienza ruotare verso l'alto l'oculare (Fig. 4) sino a battuta e poi svitarlo completeness dalla filettatura sempre nell'asso senso di rotazione. Dopo la pulizia o la sostuzione ruotare l'oculare (in sense so orario) sino a battuta nella taccà più Bassa. Infine inseire il gruppo sul binoco lo e poi, sempre con rotazione destrorsa, avvitare e serrare a fondo, sino a battuta.

Regolazione della distance oculare (distance interpupillare)

Le due metà del binocolo vengono regolare tra loro mediating oscillazione attorno all'asse centrale in modo che risultati un'immagine circolare in caso d'osservazione con entrambi gli occhi.

Regolazione della nitidezza dell'immagine

Il binocolo presenta unsystema di messa a fuoco con pulsante di focalizzazione (Fig. 1/3) e una regolazione diottrica (Fig. 1/1). Per la regolazione della messa a fuoco, chiudere l'occhio destro ed impostare con il pulsante di focalizzazione (Fig. 1/3) l'imagine nella meta sinistra del binocolo. Successivement chiudere l'occhio sinistro e - se necessario - aggiustare la nitidezza della meta destra del binocolo con la regolazione diottrica (Fig. 1/1).

La regolazione diotttrica preveede una scala contraddistinta dai segni "+" e "-" ha un punto d'indice come punto di riferimento (regolazione diotttrica per i diversi utilizzatori).

Nota: per la regolazione della nitidezza delle due immagini usare sempre lo stesso oggett! Per la regolazione della nitidezza alle diverse distance basta azionare il pulsante di focalizzazione (Fig. 1/3).

Come applicare la tracolla e i coperchi di protezione

La confezione comprende la trabcolla, il coperchio di protezione dell'oculare e il coperchio di protezione dell'obiettivo i quali vengono fissati, come illustrato nelle Fig. 2 + 3 + 5 ,agli occhielli presenti sul binocolo o con la trabcolla al binocolo.

Il nastro del coperchio di protezione dell'obiettivo va applicato direttamente (a scelta a destra o a sinistra) sul coperchio di protezione dell'obiettivo. Per fissarlo all'apparecchio utilizzato a scelta la tracolla o uno dei due ecchielli della tracolla.

Nota: far passare la tracolla atraverso i due occhielli sul coperchio di protezione dell'oculare. Prima di applicare la tracolla come illustrato nella Fig. 3, regolare la tracolla alla lunghezza desiderata tirandola o allentandola a piacere.

Procedere sul lato opposito rispetto la stessa sequenza. Se lo si desidera infrilare il coperchio di protezione dell'oculare solamente su di un lato, in base alle proprie necessità.

Utilizzato del coperchio di protezione dell'oculare

Il coperchio di protezione dell'oculare va tenuto sulle mascherine. Prima di utilizzare il binocolo togliere il coperchio di protezione dell'oculare con gli indici.

Utilizio del coperchio di protezione dell'obiettivo

Il coperchio di protezione dell'obiettivo va tenuto sull'obiettivo. Prima di utilizzare il binocolo togliere il coperchio di protezione dell'obiettivo con gli indici.

Fissaggio ad uno stativo

I binocoli della series ZEISS CONQUEST HD possono essere fissati a qualunque stativo fotografico presente sul mercato grazie ZEISS Adattatore stativo 1 / 4'' o l'all'adattatore universale. I numero d'ordine degli statativ ZEISS e dell'adattatore per stativo per binocoli Binofix sono riportati nel capitolo Accessori del ZEISS CONQUEST HD.

Pulizia e manutenzione

Il binocolo è trattato con il rivestimento ZEISS LotuTec. L'efficace strato protettivo sulle superfici delle lenti riduce notevolmente le possibilità della lente di sporcarsi grazie ad una superficie particolarmente liscia e al consequencese forte effetto antiaderente. Tutti i tipi d'imparità aderiscono meno facilitamente ed è più facile rimuoverli rapidamente, con semplicità e senza lasciare striature. Il rivestimento LotuTec è resistente e antiabrasivo.

Per pulire la superficie delle lenti consiglio l'uso dell'apposto panno per pulizia di strumenti ottici ZEISS accluso, utile per rimuovere ancche le traccce di grasso, le impronte di dita e lo sporco除去 fatica e除去 lasciare striature. Non pulire stroinando grosse particelle di sporco (ad es. di sabbia) sulle lenti ma soffiarle via oppure eliminare con un pennello. Altri tessuti provenienti da capi d'abbligamento o fazzoletti sono graffiare la lente e caricarla staticamente.

Consiglio di pulire regolarmente le superfici delle lenti. Le trace di sporco, specialmente di grasso o le imprime delle dità, possono intaccare la superficie delle lenti con il passare del tempo. Per prevenir eventuali formazioni di funghi sull'ottica, possibili soprattutto ai tropici, si raccomanda una conservazione in ambiente asciutto ed una buona ventilazione costante delle superfici esterne delle lenti.

Pezzi di ricambio del ZEISS CONQUEST HD

In caso di necessità di pezioni di ricambio del binocolo come ad esempio i coperchi di protezione rivolgersi al proprio rivenditore specializzato, alla rappresentanza del paese in questione o al loro servizio clienti.

Siamo a disposizione per richieste Telefoniche al servizio clienti dal lunedi al venerdi龄 8 alle 18 (CET).

Tel.: [phone]

Fax:[phone]

[e-mail]

Accessori del ZEISS CONQUEST HD

Tracolla Air Cell Komfort 52 91 13

Set stativo in alluminio compr. testa video e tracolla 00 00 00-1778-480

Set stativo in carbonio compr. testa video e tracolla 00 00 00-1793-996

Adattatore stativo 1/4" 52 83 88

Adattatore per stativo per binocolo Binofix 52 83 87

Attacco per ingrandimento 3 x12 Mono 52 20 12

Adattatore per ZEISS CONQUEST HD 42 52 83 77

Adattatore per ZEISS CONQUEST HD 56 52 83 79

Accessori non compresi nella dotazione!

Dati tecnici		8x32 10x3	2 8x42 10 x 42	8x56 10x56	15x56
Ingrandimento 8 10 8 10 8 10 15
Diametro obiettivo	(mm)	32	32	42	42	56	56	56
Diametro pupilla uscita	(mm)	4	3,2	5,25	4,2	7	5,6	3,7
Valore crepuscolare		16	17,9	18,3	20,5	21,2	23,7	29,0
Campo visivo	(m/1000m)	140	118	128	115	125	115	80
Angolo di visione soggetti	(°)	64	68	59	66	57	66	69
Limite messa a fuoco	(m)	1,5		2		3,5
Campo regolazione diottrica	(dpt)	+/- 4
Distanza interpupillare	(mm)	16		18
Distanza interpupillare	(mm)	54 - 74				57 - 74
Tipo d'obiettivo		HD-Typ
Sistema prismatico		Schmidt-Pechan				Abbe-König
Trattamento		LotuTec® / T*
Busiina azoto		Si
Impermeabilità	(mbar)	400
Temperatura di funzionamento	(℃)	-20 / +63
Lunghezza	(mm)	132		150		210
Larghezza con distance interpupillare di 65 mm	(mm)	118		120		145
Peso	(g)	630		795		1265	1275	1295

MODO DE EMPLEO

Garanzia independente per binocoli, cannocchiali e cannocchiali da puntamento

Il nome ZEISS è sinonimo di altissima qualità. Pertanto, indipendente gli obblighi ai quali il rivenditore è tenuto nei confronti del cliente, in qualità di produttore accordiamo per questo prodotto ZEISS una garanzia di 10 anni che comprende quanto di seguito esposto.

• In caso di guasti determinati da vizi dei materiali o di lavorazione dei componenti ottici e meccanici, sosteniamo per 10 anni dall'acquisto (data d'acquisto) i costi della lavorazione e dei materiali. Per i dati determinati da vizi dei materiali o di lavorazione dei componenti elettronici, nei primi 2 anni dall'acquisto (data d'acquisto) sosteniamo i costi della lavorazione e dei materiali. Ci riserviamo la facoltà di riparare a nostro giudizio i prodotti difettosi, di sostituire i pezzi gusti oppure di sostituire il prodotto con un alto equivalente e essere difetti. Ci riserviamo la facoltà di sostituire i prodotti gli acquisati in colori speciali con altri in colori standard. Indipendentemente dal tipo di reclamo e dal motivo giuridico, sono esclusi tutti i diritti che esulano da quelli previsti alla presente garanzia.
  Non sussiste il diritto al ricorso in garanzia nel caso in cui il difetto sia riconducibile ad uso improprio o all'utilizzo di accessori di altre marche.
• La garanzia decade nel caso di interventi e riparazioni non eseguiti da nostri centri di assistenza autorizzati. Per le parti soggette ad usura quali tracolle, tappi protettivi, armatura in gomma, componenti in plastica e simili, prestiamo garanzia nel quadro delle clausole di garanzia previste alla legge.
• Sono escludi altri ricorsi in garanzia, siano dati tipo contrattuale o legale, in particolare i diritti al risarcimento di danni che non si sono verificati nel prodotto stesso (danni indiretti). Cio non vale quando la legge preveda l'obbligo di rispondere nei casi di dolo o colpa grave.
• Se lo desiderate, potete registraré online il vostro prodotto ZEISS sul nostro site web www.zeiss.com/sportsoptics/registration. Dopo la registrazione riceverete un'e-mail di confirmarà.
• Consiglio normalmente di inviarci gli strumenti sempre nella custodia originale unitamente alla conferma di registrazione, o direttamente al nostro servizio clienti di Wetzlar (vedere l'indirizzo riportato quello) oppure mediante un rivenditore autorizzato ZEISS. Allegare il certificate di garanzia/conferma di registrazione eventualmentepresente/o la ricevutad'acquisto. Sarebbeimportante per moi ricevere una breve descrizione di cui che deve essere riparato - in tal modo è possible accelerare il disbrigo consentendovi di riavere lo strumento in tempi più brevi. A tale scopo raccomandiamo di scaricare il nostro questionario

per la riparazione. Potete trovare sulla notre homepage nel download center oppure nell'area Assistenza e Riparazione. Basta compilare il questionario ed inviarlo insieme al prodotto adeguatamente imballato.

• Si applica il diritto della Repubblica Federale Tedesa. Il foro competente per i rivenditori è Wetzlar.

Carl Zeiss

Sports Optics GmbH

Carl Zeiss Group

Gloelstrasse 3-5

D-35576 Wetzlar

Germany
