BRUKSANVISNING Sensixx DS38 ProHygienic TDS383110H BOSCH

strykejernet slutter å slippe ut damp umiddelbart. Hvis informasjonen ovenfor ikke løser problemet, må du kontakte et autorisert teknisk servicesenter.66 B O S C H* Beror på modellenSvENSka Allmänna säkerhetsinstruktioner ❐ Lämna inte strykjärnet utan uppsikt när det är påslaget. ❐ Dra ut kontakten innan du fyller på vatten eller häller ut överblivet vatten efter användning. ❐ Apparaten måste användas och placeras på en stabil yta. ❐ När den benner sig i sitt stöd bör du försäkra dig om att ytan som stödet står på är stabil. ❐ Använd inte strykjärnet om det har tappats, uppvisar tydliga tecken på skada eller om det läcker vatten. Det måste kontrolleras av ett auktoriserat tekniskt servicecenter innan det kan användas på nytt. ❐ För att undvika fara skall alla åtgärder och reparationer på apparaten, som t.ex. byte av elkabel, utföras av auktoriserad servicetekniker. ❐ Apparaten kan användas av barn från 8 år och personer med fysiska, sensoriska eller psykiska funktionshinder eller utan erfarenhet och kunskap, förutsatt att de övervakas eller instrueras i hur apparaten används på ett säkert sätt och förstår riskerna. Barn ska inte leka med apparaten. Rengöring och underhåll ska inte utföras av barn utan överinseende av vuxen. ❐ Håll strykjärnet och dess kabel utom räckhåll för barn under 8 år när det är strömsatt och medan det svalnar.

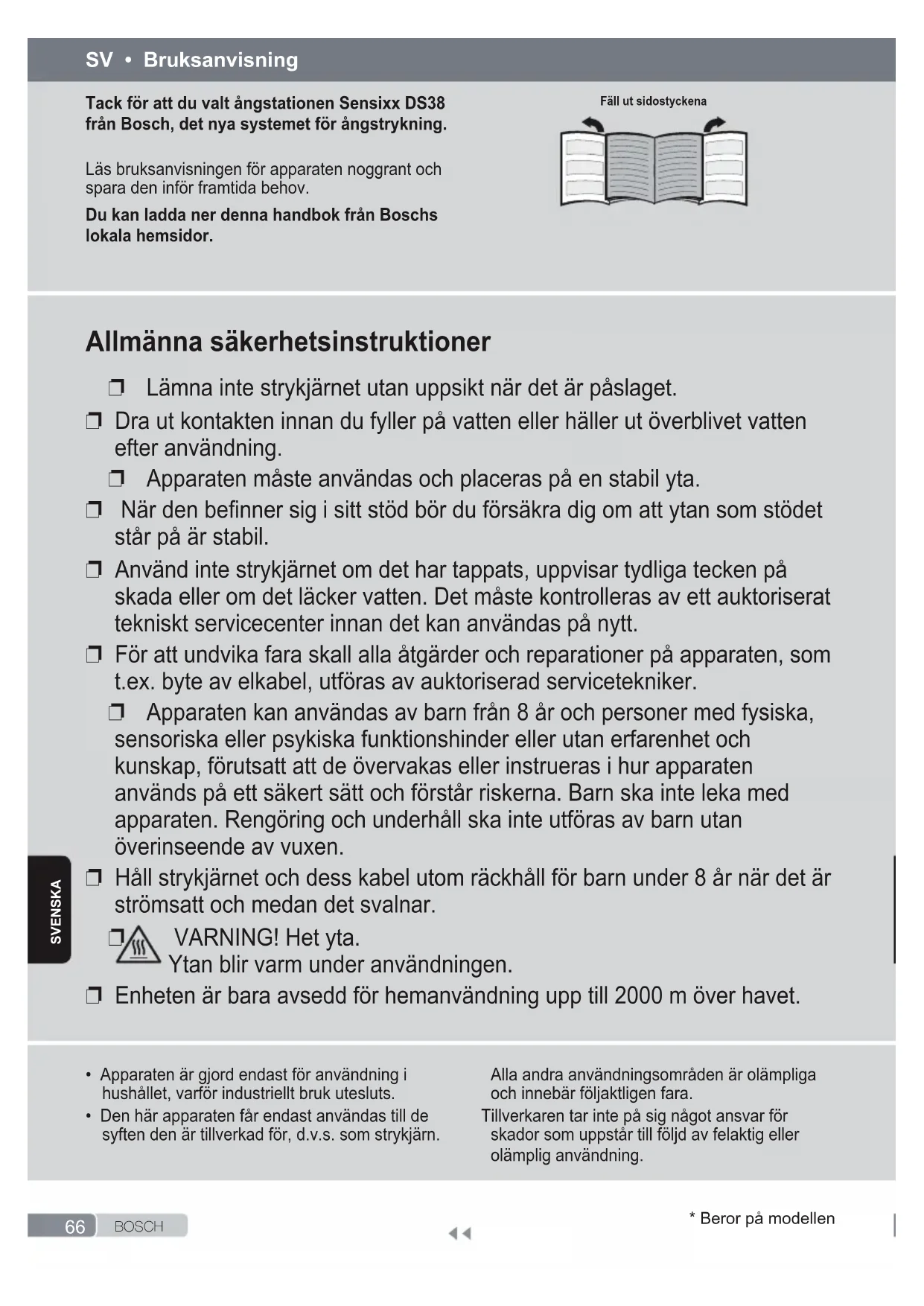

VARNING! Het yta. Ytan blir varm under användningen. ❐ Enheten är bara avsedd för hemanvändning upp till 2000 m över havet. Tack för att du valt ångstationen Sensixx DS38 från Bosch, det nya systemet för ångstrykning. Läs bruksanvisningen för apparaten noggrant och spara den inför framtida behov. Du kan ladda ner denna handbok från Boschs lokala hemsidor. SV • Bruksanvisning Fäll ut sidostyckena

• Apparaten är gjord endast för användning i hushållet, varför industriellt bruk utesluts.

• Den här apparaten får endast användas till de syften den är tillverkad för, d.v.s. som strykjärn. Alla andra användningsområden är olämpliga och innebär följaktligen fara. Tillverkaren tar inte på sig något ansvar för skador som uppstår till följd av felaktig eller olämplig användning.67 B O S C H
• Beror på modellen SvENSka

9. Program-väljare och upplyst ring.

13. Sladd och förvaringsbygel

14. Strykjärnets knapp för ångutsläpp

15. Strykjärnets knapp för ångutsläpp

16. Indikatorlampa för strykning

3. Fästanordning för strykjärnet “SecureLock”

6. Knapp och indikatorlampa ”eco” för

energibesparing (grön)

7. Indikatorlampor för strykprogram

8. ”Calc’nClean” avkalknings-program och

• Kontrollera att strömstyrkan motsvarar den styrka som anges på apparatens informationsplatta innan du sätter i kontakten.

• Den här apparaten måste anslutas till ett jordat uttag. Om du använder en förlängningssladd måste den ha en jordad tvåpolig 16 A stickkontakt.

• Om säkringen går i strykjärnet, går det inte längre att använda apparaten. För att kunna användas igen måste apparaten tas till ett auktoriserat tekniskt servicecenter.

• För att undvika att fenomen som att transient spänning sjunker eller att belysningen uktuerar vid dåliga strömförsörjningsförhållanden, rekommenderar vi att du ansluter strykjärnet till ett strömförsörjningssystem med en maximal impedans på 0.37 Ω. Vid behov, kan användaren fråga det allmänna strömförsörjningsbolaget om systemimpedansen vid gränssnittsstället.

• Apparaten får aldrig placeras under kranen för att fyllas med vatten.

• Drag ur kontakten när apparaten inte används eller om du misstänker fel.

• Man får inte dra ut stickkontakten från eluttaget genom att dra i sladden.

• Sänk aldrig ner strykjärnet eller ångtanken i vatten eller någon annan vätska.

• Ställ inte apparaten där den påverkas av väderförhållanden (regn, sol, frost etc.). Viktigt:

• Den här apparaten uppnår höga temperature och producerar ånga under användningen, vilket kan orsaka brännskador vid oaktsamt användande.

• Ångslangen, basstationen, metallplattan under den avtagbara avställningsytan (2) och särskilt strykjärnet kan bli mycket heta under användning. Detta är normalt.

• Rikta aldrig ångan mot människor eller djur.

• Låt inte sladden vidröra strykjärnet när det är varmt.

• Du ska vara medveten om att systemet kan fortsätta att avge ånga en kort tid efter att du har släppt ångknappen. Detta är helt normalt. Råd om avfallshantering Våra produkter levereras i optimerad förpackning. Detta innebär i grunden att vi använder material som inte förorenar och som vid överlämning till avfallshanteringstjänster kan återvinnas som sekundära råmaterial. Du kan kontakta din kommun om du behöver mer information om återvinning av gamla hushållsmaskiner. Denna apparat är märkt i enlighet med det europeiska direktivet 2012/19/EU gällande begagnade elektriska och elektroniska apparater (elektriskt och elektroniskt utrustning – WEEE). Direktivet denierar regler för insamling och återvinning av förbrukade vitvaror som gäller i hela EU.68 B O S C H

Se de utfällbara sidostyckena

1. Lossa strykjärnet från fästanordningen (3)

genom att dra ner spärren från strykjärnets klack.

2. Ta bort etiketter och skyddshölje från sulan (17).

3. Placera apparaten vågrätt på en stabil, fast

yta. Du kan ta bort stödet från strykjärnet och placera det på en annan fast och stabil vågrät yta.

4. Fyll vattentanken och se till att inte överstiga

5. Rulla ut sladden helt och sätt i kontakten i ett

6. Slå på huvudströmbrytaren (10).

7. Apparaten växlar automatiskt till programmet

”i-Temp Advanced” (se avsnitt 3.1). Motsvarande indikatorlampa (7) kommer att blinka, och efter några minuter lyser den fast. Två pip hörs vilket indikerar att apparaten är redo att användas. Ånggeneratorn tar endast längre tid att uppnå detta läge under den första uppvärmningen eller efter att avkalkning utförts (Calc’nClean). När vattnet redan nns i ånggeneratorn under vanlig användning kommer uppvärmningen till arbetstemperatur att gå snabbare.

8. Denna apparat har en inbyggd

vattennivåsensor. Indikatorlampan ”Vattentank tom” (5) börjar lysa och tre pip hörs när vattentanken behöver fyllas på. Varning! Om vattentanken är tom när ett av strykprogrammen har valts kommer indikatorlampan (7) som motsvarar programmet att blinka tills vattentanken är fylld. Viktigt:

• Kranvatten kan användas. För att bibehålla ångfunktionen i gott skick rekommenderas att blanda lika delar kranvatten och destillerat vatten. Om ditt kranvatten har ovanligt hög hårdhetsgrad, blanda en del kranvatten med två delar destillerat vatten. Du kan kontrollera vattnets hårdhet hos ditt lokala vattenledningsverk.

• Vattentanken kan fyllas när som helst medan du använder apparaten.

• För att undvika skada och/eller förorening av vattentankenoch vattenkokaren, häll inte parfym, vinäger, stärkelse, avkalkningsmedel, tillsatsämnen eller några andra kemiska produkter i vattentanken. Orsakas skador p.g.a. användning av ovan- nämnda produkter ogiltigförklaras garantin.

• Strykjärnet är inte utformat för att stå upprätt. Placera det alltid horisontellt på strykjärnsplattan (2).

• Stödet kan placeras i det specialdesignade området på produkten, eller på någon annan lämplig plats i närheten av strykningsområdet. Låt aldrig strykjärnet vila på strykplattan utan stöd.

• Under den första användningen kan strykjärnet ge ifrån sig vissa ångor och lukter, tillsammans med vita partiklar på sulan (17). Detta är normalt och upphör efter några minuter.

• Medan knappen för ångutsläpp är intryckt kan vattentanken ge ifrån sig ett pumpljud. Detta är normalt och anger att vatten pumpas in i ångtanken.

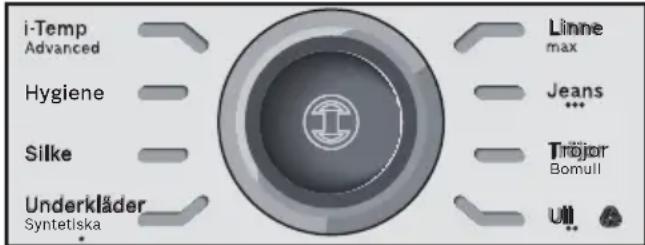

Se de utfällbara sidostyckena Din ångstation har en programväljare (9) för val av olika stryk-program. SilkeUnderkläderSyntetiskaLinne Ull TröjorBomullHygiene Varje program ställer automatiskt in en lämplig kombination av temperatur och ånga som passar för plagget som ska strykas. Genom att vrida program-väljaren kan du välja typen av plagg och textil som ska strykas. Motsvarande indikatorlampa (7) blinkar tills temperaturen och ångnivån som passar programmet har uppnåtts. Från detta ögonblick lyser indikatorlampan fast och två pip hörs vilket indikerar att apparaten är redo att använda. Om plagget som ska strykas inte motsvarar något av programmen, kontrollera temperaturinstruktionerna på plagget. Temperatur Program ● Syntetiska material (Synthetics) ●● Ylle (Wool)** ●●● Bomull (Cotton) / Jeans max Linne (Linen)69 B O S C H

• Beror på modellen SvENSka Tips:

• Sortera dina kläder utifrån tvättlapparna. Börja alltid med kläder som behöver strykas på de lägsta temperaturerna.

• För materialblandning, välj temperaturen för det känsligaste materialet.

• Om du inte är säker på vilket material ett plagg är gjort av bör du börja med att stryka på en låg temperatur, på en liten del av plagget som oftast inte syns när du bär det.

• Varje gång man börjar stryka kan det hända att det droppar vatten tillsammans med ångan. Därför råder vi dig att testa strykjärnet på strykbrädan eller en trasa innan du börjar stryka.

• För bättre resultat, stryk de sista dragen utan ånga så att plagget torkar. ** Ullprogrammet för detta strykjärn har godkänts av The Woolmark company för strykning av plagg i ren ull förutsatt att plaggen stryks enligt instruktioner enligt tillverkaren av detta strykjärn. R1502.

programmet Se de utfällbara sidostyckena Denna ångstation har ett ”i-Temp Advanced”- program. Om detta program har valts ställs lämplig kombination av temperatur och ånga in som passar alla material som kan strykas. ”i-Temp Advanced”-programmet förhindrar att kläder skadas på grund av att användaren väljer en olämplig temperatur. ”i-Temp Advanced”-programmet fungerar inte för textilier som inte kan strykas. Kontrollera plaggens skötselråd eller provstryk på ett ställe som inte syns.

3.2 ”AntiShine”-programmet*

Se de utfällbara sidostyckena Denna ångstation har ett ”AntiShine”-program. Om detta program är vald och ångutsläppsknappen (14 eller 15*) används regelbundet minskas risken för blanka märken på plagget.

3.3 “Hygiene”-program*

Ångstationen har ett särskilt «Hygiene»-program. Den innovativa, hygieniska ångtekniken tar bort 99,9% av alla mikrober. Passar för alla slags tyger och är extremt effektivt i tjocka och ömtåliga plagg. Den unika kombinationen av temperatur och intervallånga ger en disincerande effekt utan kemiska tillsatser. Gör så här:

1. Välj «Hygiene”-programmet genom att vrida på

2. Sätt strykjärnet på plagget eller tyget du vill

3. Tryck hela tiden på ångknappen (14) längst ned

på handtaget och puffa med den hygieniska ångan. Stryk sakta hela plagget, så får du bra slutresultat. Obs!

• Systemet måste återställa efter 20 minuter för att “Hygiene”-programmet ska vara effektivt. “Hygiene”-indikeringen blinkar 5 gånger och ånggeneratorn slår automatiskt om till “i-Temp Advanced”-programmet.

• Vill du fortsätta med “Hygiene”-programmet, vänta tills program-LED på “i-Temp Advanced“- programmet slutar blinka och du hör två pip. Då kan du välja “Hygiene”-programmet igen genom att vrida på vredet (9).

• Du kan inte slå på energisparläget om du valt “Hygiene”-programmet.

Se de utfällbara sidostyckena Den här apparaten har en specialfunktion för svåra veck. När ångutsläppsknappen aktiveras avger ånggeneratorn tre kraftfulla ångpuffar så att ångan når ännu djupare ner i textilierna. Tryck kort på ångutsläppsknappen (15*) högst upp på handtaget.70 B O S C H

• Beror på modellen SvENSka Anmärkningar:

• Ångstrålarna kan stoppas genom att man trycker snabbt på ångknappen igen.

• Första gången man använder funktionen ”PulseSteam” kan det uppträda vattendroppar. Vattendropparna kommer att försvinna efter att du har använt funktionen en liten tid.

5. Funktionen ”Intelligent steam”

Det här systemet har ett intelligent system för styrning av ångan. Vilket ger, efter det att strykjärnets knapp för ångutsläpp (14 eller 15*), en liten mängd extra ånga. Den extra ångan kan alltid stoppas genom att trycka på strykjärnets knapp för ångutsläpp igen.

6. Strykning utan ånga

Stryk utan att trycka på knappen för ångutsläpp (14 eller 15*).

Se de utfällbara sidostyckena Används för att ta bort veck från hängande plagg, gardiner osv. Varning!:

Rikta aldrig ångstrålen mot plagg som redan bärs på kroppen. Rikta aldrig ångan mot personer eller djur.

1. Välj ”Jeans / •••” programmet för att få optimal

2. Håll strykjärnet lodrätt ca 15 cm från plagget

3. Gardiner och hängande plagg (jackor,

kostymer, kappor...) kan ångas genom att man håller strykjärnet lodrätt och trycker på ångutsläppsknappen (14 eller 15*).

Tryck på den energisparande knappen (6). Om energisparande läge aktiveras kan man spara upp till 30 % av energin och 40 % av vattenförbrukningen (*), och fortfarande uppnå goda strykresultat med de esta plagg. Det rekommenderas att endast använda det normala energiläget för tjocka och mycket skrynkliga textilier. (*) I jämförelse med maximal inställning.

Om man inte trycker in ångutsläppsknappen (14 eller 15*) på handtaget under en viss tid (8 minuter) stänger ångstationen av sig själv. Den upplysta ringen runt programväljaren (9) blinkar då auto shut-off har valts. Tre pip hörs. Tryck på ångutsläppsknappen igen för att slå på ångstationen. TextileProtect

10. Sulskydd i textil

Se de utfällbara sidostyckena Det här skyddet (18*) används för att stryka ömtåliga plagg på maxtemperatur utan att skada dem. Användningen av sulskyddet i textil innebär också att ingen trasa behöver användas för att undvika att mörka tyger blir glansiga vid strykning. Du rekommenderas att först stryka en liten del på insidan av plagget för att se hur resultatet blir. För att sätta dit skyddet på strykjärnet placerar du strykjärnets spets i skyddets kant och drar det elastiska bandet längs strykjärnets undersida till det sitter bra. För att ta bort sulskyddet i textil drar du i det elastiska bandet och separerar det på så sätt från strykjärnet. Sulskyddet i textil nns att köpa som en tjänst efter försäljningen av strykjärnet samt i specialbutiker. Tillbehörsnummer (Kundtjänst) Tillbehörets namn (Återförsäljare) 00571510 TDZ2045

11. Calc'nClean Perfect

Automatisk rengöringsvarning Indikatorlampan (4) ”Calc” för automatisk rengöring blinkar vilket indikerar att vattenkokaren och ångkammaren måste sköljas.71 B O S C H* Beror på modellenSvENSka Koppla från apparaten i mer än två timmar, kontrollera noga att apparaten är kall och att vattentanken (1) är tom. Gör så här:

11.1 Att rengöra kokaren

Se de utfällbara sidostyckena Använd inte avkalkningsmedel för att skölja ur vattenkokaren. Skador kan uppstå.

Sätt fast strykjärnet på basstationen genom att föra in strykjärnets spets i skåran framtill och dra upp spärren (3) mot strykjärnets klack. Lägg apparaten vid sidan av diskhon.

Skruva loss ltret (12*) och ta ut det.

Skölj ur kalkltret under vattenkranen tills alla kalkavlagringar har försvunnit. Krama ur det som bild a) visar. Du får bäst resultat om du blötlägger kalkltret i ca 30 minuter i kranvatten (2,5 dl) blandat med ett mått (25 ml) avkalkningsmedel som bild b) visar. Skölj sedan igen med vatten (mycket viktigt!). Avkalkningsmedlet kan införskaffas genom vår kundtjänst eller hos återförsäljare: Tillbehörsnummer (Kundtjänst) Tillbehörets namn (Återförsäljare) 00311715 TDZ1101

Håll ånggeneratorn upp och ner och fyll kokaren (på basenheten) med 1/4 liter vatten med hjälp av en tillbringare.

Skaka basenheten under några sekunder och töm den sedan helt över diskhon eller en hink. För bästa resultat rekommenderar vi att du upprepar den här proceduren en gång till. Viktigt: försäkra dig om att inget vatten är kvar i kokaren innan du stänger den igen.

Sätt tillbaka ltret och rätta till det.

11.2 Skölja ångkammaren

Se de utfällbara sidostyckena

Fyll tanken med kranvatten.

Anslut elkabeln och slå på huvudströmbrytaren (10).

Genom att vrida programväljaren (9) väljer du ”Calc’nClean”, avkalkningsprogrammet. Indikatorlampan (8) börjar blinka.

Vänta tills indikatorlampan (8) slutar att blinka och förblir tänd. Två pip hörs.

Håll strykjärnet över diskhon eller ett uppsamlingskärl.

Tryck på ångutsläppsknappen (14) och skaka strykjärnet försiktigt. Hett vatten och ånga kommer ut och för med sig kalkavlagringar och/ eller andra partiklar. Efter ca en minut släcks indikatorlampan för ”Calc” automatisk rengöringsvarning (4). Fortsätt att skaka strykjärnet försiktigt i fem minuter medan du håller ångutsläppsknappen intryckt så att vatten och ånga rengör kammaren helt.

Utan att trycka in ångutsläppsknappen (14), vrid programvälljaren (9) och välj ”Linen/ max”-program. Vattnet i ångkammaren börjar förångas.

Vänta tills allt vatten i kammaren har förångats. Därefter kan du ställa strömbrytaren (10) till läge ”O”.

Torka genast av stryksulan genom att föra det heta strykjärnet över en fuktig bomullstrasa.

12. Rengöring & underhåll

Se de utfällbara sidostyckena

Varning! Risk för brännskador! Dra alltid ut strykjärnets kontakt ur vägguttaget innan du utför några rengörings- eller underhållsåtgärder.

1. Dra ut kontakten och låt apparaten svalna innan

2. Torka av basstationen, handtaget och

strykjärnet med en fuktad trasa.

3. Torka bort smuts och kalkavlagringar på

stryksulan med en fuktad bomullstrasa.

4. Om det syntetiska tyget smälter på grund av

en för hög temperatur på strykplattan, ska du stänga av ångan och torka av resterna omedelbar med en tjock hopvikt och fuktad bomullstrasa.

5. Använd aldrig slipmedel eller lösningsmedel.

För att hålla strykplattan slät, ska du undvika kontakt med hårda metallföremål. Använd aldrig slipsvampar eller kemikalier för att rengöra strykplattan.72 B O S C H

• Beror på modellen SvENSka Felsökning Problem Möjliga orsaker Lösning Indikatorlampan ”Calc” (4) blinkar.

1. Ånggeneratorn och strykjärnet

1. Skölj ånggeneratorn och strykjärnet enligt

instruktionerna i denna bruksanvisning. Indikatorlampan för strykprogrammet (7) blinkar kontinuerligt.

1. Vattentanken (1) är tom. 1. Fyll på vattentanken.

2. Huvudströmbrytaren är inte

2. Slå på huvudströmbrytaren (10).

Strykjärnet värms inte upp.

1. Huvudströmbrytaren är inte

2. Den valda temperaturen är för låg.

1. Slå på huvudströmbrytaren (10).

2. Välj önskat temperaturläge.

Strykjärnet börjar ryka när det slås på.

1. När det används första gången: en

del komponenter i apparaten är lätt inoljade på fabriken. Det kan leda till en mindre rökutveckling när komponenterna värms upp första gången.

2. Vid fortsatt användning: stryksulan

1. Detta är helt normalt och upphör efter en

2. Rengör stryksulan enligt

rengöringsinstruktionerna i denna bruksanvisning. Det rinner vatten ur hålen i stryksulan.

1. Vattnet kondenserar inuti

ledningarna eftersom ångan används för första gången eller så har den inte använts på ett tag.

1. Rikta strykjärnet bort från plagget och

tryck på ångutsläppsknappen tills det kommer ånga.

Se de utfällbara sidostyckena

1. Stäng av huvudströmbrytaren och lossa

3. Sätt strykjärnet med stryksulan på

avställningsytan (2). Fäst den genom att föra in strykjärnets spets i skåran framtill och dra upp spärren (3) mot strykjärnets klack.

3. Placera strykjärnet i stödet med sulan nedåt.

4. Töm vattentanken, rulla ihop sladden runt

bygeln och ångslangen i förvaringsfästet. Linda inte kablarna för hårt.

5. Håll i strykjärnets handtag när du yttar

apparaten. Tips för att spara energi Det går åt mest energi när man använder ångfunktionen. Följ råden nedan för att minimera energiförbrukningen:

• Börja med att stryka de tyger som kräver lägst stryktemperatur. Kontrollera rekommenderad stryktemperatur på lappen med skötselråd på respektive plagg.

• Prova att stryka plaggen när de är fuktiga och dra ner inställningen för ånga. Då bildas ånga från tyget, snarare än från strykjärnet.

• Om du torktumlar plaggen före strykning, använd programmet för ”stryktorrt”.73 B O S C H

• Beror på modellen SvENSka Problem Möjliga orsaker Lösning Det kommer smuts ur stryksulan.

1. 1. Avlagringar av kalk eller andra

mineraler har bildats i ånggeneratorn och strykjärnet.

2. Kemiska preparat eller tillsatser har

1. Utför en rengöringscykel (se avsnittet

“Calc’nClean Perfect”).

2. Häll aldrig tillsatser i vattnet.

Använd kranvatten blandat med 50 % destillerat vatten eller avjoniserat vatten. För att säkerställa optimal ångfunktion bör du blanda kranvattnet med destillerat vatten med förhållandet 1:1. Om kranvattnet i ditt område är mycket hårt bör du blanda kranvattnet med destillerat vatten med förhållandet 1:2. Rengör stryksulan med en fuktad trasa. Strykjärnet genererar ingen ånga.

1. Vattenkokaren är inte påslagen eller

vattentanken är tom.

2. Vattentanken är inte ditsatt på rätt

1. Slå på huvudströmbrytaren (10) och/eller

fyll på vattentanken.

2. Passa dit vattentanken på ångtanken.

Det strukna plagget mörknar eller fastnar på stryksulan.

1. Den valda temperaturen är för hög

och har skadat plagget.

1. Välj en temperatur som passar plagget

och rengör stryksulan med en fuktad trasa. Stryksulan blir brun. 1. Detta är en normal följd av användning.

1. Vatten pumpas in i ångtanken.

2. Vattentanken är inte ditsatt på rätt

3. Ljudet upphör inte.

1. Detta är normalt.

2. Passa dit vattentanken på ångtanken.

3. Om ljudet inte upphör: använd inte

ånggeneratorn och kontakta en auktoriserad teknisk service. Trycket sjunker under strykningen.

1. Ångutsläppsknappen har tryckts in

1. Använd ångutsläppsknappen med

mellanrum. Detta förbättrar strykresultatet eftersom textilierna förblir torra och smidiga. Det uppstår vattenäckar på plagget under strykningen.

1. Kan orsakas av ånga som

kondenserats på strykbrädan.

1. Torka av strykbrädans tygöverdrag och

stryk äckarna utan ånga för att torka dem. Vattenäckar uppstår på plagget under strykningen med funktionen ”PulseSteam”.

1. Vattenäckar orsakas av ånga som

kondenserats i slangen efter användning.

1. Vattendropparna slutar att komma ut efter

att funktionen ”PulseSteam” använts en stund. Slangen blir varm under användning.

1. Detta är normalt. Detta orsakas av

att ångan passerar genom slangen under ångstrykning.

1. Lägg slangen på andra sidan så att du

slipper komma i kontakt med den. Vattenläckage från vattenkokaren.

Filtret (12*) på sidan sitter löst.

Sätt fast ltret. Strykjärnet slutar inte att ånga efter att det placerats på avställningsytan (2).

1. Funktionen ”PulseSteam” är

1. Tryck bara på knappen igen och
