BRUKSANVISNING L400S STEINEL

Verktyosvägen 4 - S-55302 Jörköping

Tel: [phone] · Fax: [phone] · www.khs.se

BROMMANN ApS

Bleogarcóvi 18 - DK-6400 Sanderborg

Tel: [phone] - Fax: [phone] - www.brommann.dk

@Ov Hertec Ab

Hedgrenner uhlö - Lullgasgarstke 50 - FIN-01200 Hekicki

Tel: [phone]. Fax: [phone] - www.heiter-fivalaistus

© Milan AS

Rörelse ger ljus, alarm och mycket mer. All för Er bekvämlighet och trygghet.

Passar överallt, vid ytter-dörren, garaget, carporten,

på terassen, lagret eller i källaren.

Principen

Den inbyggda pyroelektriska infraröda detektorn uppfattar de för det mänskliga ögat osynliga värmestrålarna från kroppar.

(människor, djur, varma bilar etc.) i rörelse. De registrerade värmestrålarna omvandlas, förstärks och tänder lampen. Värmestrålar

kräver fri sikt för att kunna registreras. Murar, fönster etc. hindrar värmestrålar.

360°

STEINEL-linsens brännpunkt och bevakningsvinkel 360° med öppningen 120°.

=12m

Den säkraste avkänningen uppnås när man kommer från sidan i förhållande till inställningsriktningen. Hinder som träd och murar osv får inte hindra sikten. Den maximale räckvidden 12 m uppnås när de översta linassegmenten är vridna mot linshållaren.

a) Sensorlinsen riktad framåt.

b) Sensorlinsen riktad nedåt.

c) Sensorlinsen riktad bakåt.

Övervakningsområde A 38

Övervakningsområde B

Övervakningsområde C

Installation

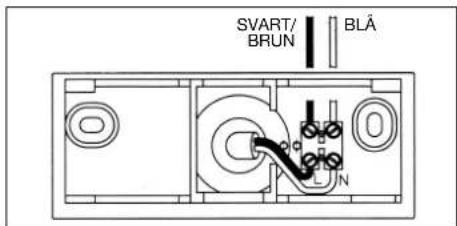

SVART/ BRUN BLÅ

Väggmontering

Varning: Inkoppling av lampan betyder nätanslutning. 230 V betyder livsfara! Koppla bort strömmen som första moment och kontrollera spänningslöshet med en spänningsprovare. Eftersom lampan anslutits till elnätet måste installationen vara fackmannamässigt utförd.

Lossa skruven på lamparmens översida. Tag loss montageplattan.

Lossa klämman med de inre förbindningarna med ett lätt drag. Lossa ej de inre förbindningsarna.

Håll montageplattan mot väggen och märk för borrhålen. Borra och plugga. Skada ej ledningarna eller kabeln från väggen.

Dra kabeln eller ledningarna genom gummi-genomförningen. Skruva fast montageplattan i väggen.

Anslutning av inkommande kabel

Nätanslutningen består av en 2- eller 3-ledar kabel.

L = Fasen - spänningsförande /vanligen svart eller brun)

N = Nollan (vanligen blå) PE = Skyddsledare (grön/gul)

Om tveksamhet råder måste kabelns ledare identifieras med en spänningsprovare. Kontrollera därefter att spänningen är bortkopplad med en spänningsprovare.

Den spänningsförande ledaren (L) klämmans uttag med svart ledare och nollan (N) kopplas till uttaget med blå ledare. Eventuell skyddsledare isoleras.

Viktigt: En förväxling av ledarna leder senare till en kortslutning antingen i lampan eller säkringsskåpet. I detta fall måste än en gång kabelns ledare identifieras och kopplas om.

Före lampan kan en brytare monteras som kopplar lampan Till och Från.

s

Function

Sedan lampan är uppsatt och ansluten kan spänningen kopplas på. Lampan

har tre inställningsmöjligheter.

a) Inställning av skymmningsreläet

Den önskade skymmningsnivån då lampan skall tändas kan ställas in från ca 2 till 2000 lux. Ställskruvens högra läge motsvarar 2000 lux dvs dagsljus. Det

vänstra låget ger 2 lux dvs mörker. (Vid leverans är lampan inställd för tändning i dagsljus.) För att ställa in lampans bevakningsområde i dagsljus måste inställningsskruven vara i sitt högra läge.

ca. 10 sek.-max. 15 min.

b) Tidsfördröjning (Tidsinställning)

Den önskade efterlystiden kan ställas in steglöst mellan 10 sek och max 15 min. Det högra läget ger den kortaste tiden dvs ca 10 sek. Ställskruven i sitt

vänstra läge ger den längsta tiden dvs ca 15 min. (Vid leverans är lampan inställd på den kortaste ti- den.) När man ställer in bevakningsområdet är det lämpligast att den kortaste tiden är inställd.

Med dimmerskruven kan följende funktioner väljas:
1) I ställskruvens högra läge är lampan helt dimrad. Den tänder inte när det blir mörkt. Först när någon rör sig i bevakningsområdet tänds lampan och då med full effekt.
2) Från ställskruvens mittenläge till sitt vänstra läge ger lampan en fast ljusstyrka från ca 10 W till 30 W när det mörknar. Lampan tänder sedan med full effekt när någon kommer. När rörelsen upphört och efterlysti-

den passerat återgår lampan till den inställda dimmernivån. Lampan slocknar helt när det ljusnar.

3) Med dimmerskruven i sitt vänstra läge och ställskruven för skymningsreläet i sitt högra läge betyder att lampan är inställd för kontinuerlig drift. Med den förköpplade brytaren kan lampan tändas och släckas som en normal lampa.

Lampan kan tändas utan att någon värmekälla rör sig i bevakningsområdet genom att manövrera den förkopp- lade brytaren Från och Till. Lampan lyser sedan den inställda tiden.

Väderleken kan påverka sensorlampans funktion. Kraftiga byar av snö, regn eller hagel kan orsaka plötsliga temperaturändringar. Eftersom dessa inte skiljer sig från normala

rörliga värmekällor kan lampan tändas. Linsen (Fresnellins) kan torkas ren med en mjuk fuktig trasa. OBS. Utan rengöringsmedel.

Tekniska data

Nätspänning: 220 – 240 V/50 – 60 Hz

Effekt: max 60 W glödljus

ej energisparlampa

Egeneffekt: 1,3 W

Bevakningsvinkel: 360° runt om

(120° öppningsvinkel)

Sensorns vridbarhet: 2 x 40° i varje riktning

Efterlystid inställbar: 10 sek – 15 min

Skymningsrelä inställbar: 2 – 2000 lux

Ljusreglering (dimring): 0 - 50% (Watt-o-matic)

Räckvidd (beroende på

inställning, omgivningstemperatur

och annalkanderiktning)

Framifrån: 12 m Sidledes: 6 m

Skyddsklass: IP 44

Omgivningstemperatur: -25 °C - + 55 °C

s

Störning

Stöming	Orsak Åtgård
Lampan utan spänning	■ säkringsavbrott■ ej ansluten matning■ ledningsavbrott■ kortslutning	■ säkringsbyte■ slut brytaren■ kontrollera ledningar med spänningsprovare■ kontrollera anslutning
Lampan tänder inte	■ skymningsreläet felaktigt inställt■ trasig glödlampa■ brytaren ej ansluten■ säkringsavbrott■ bevakningsområdet felaktigt inställt	■ ändra inställningen till rätt läge■ byt glödlampa■ slut brytaren■ byt säkring■ ändra inställningen
Lampan släcker inte	■ ständig rörelse i bevakningsområdet■ ställskruv för dimmerfunktion i vänster läge	■ kontrollera inställning ev avskärmning av området■ vrid ställskruven för dimmerfunktion åt höger
Lampan tänder och släcker ständigt	■ djur rör sig i området	■ vrid upp sensom eventuellt avskärma
Lampan tänder obefogat	■ rörelser från träd och buskar i bevakningsområdet■ påverkan från bilar och dyl. på gatan■ plötsliga temperaturförandringar genom åskväder, regn, fläktutloop. öppnade fönster m.m.	■ ändra installering■ minska vaståndet vrid ner■ ändra bevakningsområde eller flytta lampan
Lampans räckvidd ändras	■ ändrade temperaturer	■ vid kyla kortas avståndet – vrid ner vakten■ vid värme – höj

OBS. Energisparlamper får ej användas i denna lampa. Elektroniken kan då skadas.

CE Deklaration

Produkten uppfyller lågspänningsdirektiv

73/23/EWG och EMV-direktiv 89/336/EWG.

Overvågningsområde A 44

Overvågningsområde B

Overvågningsområde C

Installation

SORT/ BRUN BLÄ

Vægmontering

Denna STEINEL-produkt år tillverkad med största noggrannhet och omsorg enligt de flesta länders föreskrifter samt föremål för anslutande stickprovskontroll.

STEINEL garanterar en felfri funktion. Funktionsgarantin gäller i 36 månader från inköpsdagen. Garantin gäller för material- och funktionsfel. Detta betyder att lampan lagas eller bytes ut. Garantin omfattar inte förslitningsskador och skadororsakade av oskickligt handhavande och skötsel. Ej heller mekaniska skador orsakade av fall o. d. Fölldskador på främmande föremål o. d. ersättes ej.

Garantin gäller endast när den felaktiga lampan väl förpackad tillsammans med räkning eller kvitto bekräftande inköpsdag, sändes till vär representant eller lämnas in till inköpsstället för åtgård. Reparations-Service: After garantitidens utgång kan ev. reparation ombesorjas av vär representant.
