MANUALE UTENTE L400S STEINEL

I Istruzioni per il montaggio

Il movimento inserisce la luce, un allarme o altre cose. Per il Vostro confort per la Vostra sicurezza.

L'entrata della Vostra abitazione, il garage, la terrazza o un portico, oppure la scala di casa, la cantina o il ripos-

tiglio. Ovunque questa lampada a sensore può essere velocemente montate e messa in fuzione.

Il principio

Il rilevatore piroelettrico a infrarossi incorporato rileva i raggi di calore invisibili emessi da corpi in movimento (persone, animali

ecc.). Questi raggi di calore recepiti vengono tradotti in segnale elettronico e viene inserita la luce. Ostacoli come per esempio muri o

vetrate, non lasciano passare i raggi di calore e di conseguenza non avviene alcun inserimento.

360°

Fuochi ed angoli di visibilità della lente STEINEL 360° (con angolo di apertura di 120°).

=12m

Si avrà un rilevamento migliore installando l'apparecchio in un angolo orientato verso l'ingresso e quando la vista non è ostacolata da oggetti quali alberi, muri ecc.

Per favore fate attenzione: potete raggiungere la massima estensione di 12 m del raggio del sensore se girate solo il segmento superiore della lente sotto il corpo della lampada.

a) lente del sensore orientata in avanti.

b) lente del sensore orientata verso il basso.

c) lente del sensore orientata all'indietro.

Campo di controllo A 26

Campo di controllo B

Campo di controllo C

Installazione

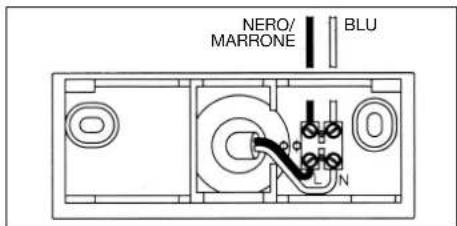

NERO/ MARRONE BLU

Fissaggio a parete

Attenzione: Il montaggio comporta il collegamento con la rete elettrica.

La tensione a 230 V comporta pericolo per la Vostra vita!

Prima di tutto disinserite la corrente e fate una prova con un provatensione che non vi sia corrente in rete.

L'installazione della lampada a sensore rientra nei lavori su una rete elettrica: deve essere perciò eseguita seguendo le regole sulla sicurezza elettrica come normative vigenti.

Togliete le chiusure sfilate il supporto da parete.

Non svitate i cavi fissati sul morsetto ma sfilate il morsetto con i cavi tirandolo leggermente.

Tenete fermo il supporto contro la parete nella posizione che avete scelto e segnate i punti dove forare: fate attenzione al vostro cavo di alimentazione che si trova sulla parete. Ese-guite i fori e infiltrate i tasselli.

Per mettere in funzione il sensore, deve essere inserito un cavo bipolare. La guarnizione di gomma può essere forata con un giravite in modo che il cavo ci possa passare attraverso. Quando avete infilato il cavo potete fissare il supporto definitivamente.

Collegamento del cavo di alimentazione.

Il cavo può essere di 2 o 3 poli.

L = Fase (normalmente nero o marrone)

N = Neutro (normalmente blu)

PE = Eventuale cavo di terra (verde/giallo)

Nel dubbio identificate i cavi con un cercafase; dopo di ché togliete nuovamente la tensione.

La Fase (L) e il neutro vanno collegati ai rispettivi morsetti. Il cavo di terra va protetto con il nastro isolante.

Importante: un scambio di collegamento di cavi può essere la causa di un corto circuito nell'apparecchio e nel vostro impianto. In questo caso dovete procedere ad una nuova identificazione dei cavi.

Prima di arrivare all'appa- reechio potete montare sul cavo di alimentazione un in- terruttore di acceso/spento.

Funzioni

Dopo che la lampada a sensore è stata collegata e fissata alla parete potete

procedere alla messa a punto.

Avete a disposizione tre tipi di funzionamento.

a) Regolazione alla sensi- bilità luminosa

La regolazione alla sensibilità luminosa esterna è regolabile da 2 a 2000 Lux. La rotazione completa a destra della vite di regolazione corrisponde ad una luminosità esterna a 2000 Lux.

La completa rotazione a sinistra corrisponde alla luminosità serale di ca 2 Lux. (La lampada viene fornita con la vite su regolazione diurna.) Durante le prove iniziali diurne posizionate la vite di regolazione completamente a destra.

ca. 10 sec.-max. 15 min.

b) Regolazione del tempo di spegnimento automatico (Temporizzatore)

La regolazione del tempo di spegnimento è regolabile di continuo da 10 sec. fino a 15 minuti. La completa rotazione a destra significa circa 10 secondi. Comple-

tamente a sinistra corrisponde a circa 15 minuti. (La lampada è fornita sulla posizione di spegnimento in breve tempo.) Durante le prove iniziali Vi consigliamo di posizionare la vite sullo spegnimento veloce.

Regolazione della intensità luminosa della lampadina (Watt-o-matic)

La fuzione del Dimmer Vi permette quanto segue:

1) La vite di regolazione completamente a destra spegne completamente la lampadina che si illuminera completamente solo quando avverrà un movimento nel campo del sensore.

2) Vite di regolazione tra la metà corsa e lato sinistro mantiene costante-mente accesa la lampadina tra circa 10 e max 30 W. Quando avviene un movimento nel campo del sensore la lampa-

dina si illumina piena- mente.

3) Vite di regolazione completamente a sinistra e vite di regolazione crepuscolare (a) completamente a destra: in questa posizione la lampada del sensore è permanentemente accesa. Se avete posizionato un interruttore prima della Vs. lampada a sensore, in questa posizione, potete usarla come una normale lampada.

Se dovete mettere in funzione la Vs. lampada senza sollecitare l'inserimento tramite il sensore basta inserire l'interruttore che avete posizionato prima di essa. La lampada si illuminerà per la durata del tempo che avete predeterminato.

Alcuni agenti atmosferici possono sollecitare il fun- zionamento del sensore.

Forti raffiche di vento, neve, forte pioggia e grandine possono essere causa di un inserimento del sensore in quanto l'improvviso cambiamento della temperatura viene recepito dal sensore.

La lente di Fresnel (lente del sensore) va pulita con un panno umido (senza usare prodotti per la pulizia).

Dati tecnici

Alimentazione: 220 - 240 V/50 - 60 Hz

Potenza: Lampadina max 60 W

(non usare lampadina a basso consumo)

Assorbimento: 1,3 W

Angolo di ricezione del sensore: 360° Angolo giro

(con apertura di 120°)

Posizionamento del sensore: 2 x 40° in ogni direzione

Timer regolabile: da 10 sec. a 15 min.

Regolazione alla luce esterna: da 2 a 2000 Lux

Regolazione di luminosità: 0 - 50% (Watt-o-matic)

Profondità del raggio del sensore, dipendente dalla temperatura estema e dalla direzione di avvicinamento Frontale: 12 m Laterale: 6 m

Isolamento: IP 44

Temperatura di esercizio: - 25 °C - + 55 °C

Difetti di funzionamento

Difetti	Causa Rimedio
Proiettore a sensore senza tensione	■ difetto del fusibile, non collegata, cavo interrotto■ cortocircuito	■ nuovo fusibile, accendere l'interruttore, verificare con il tester il passaggio di tensione■ controllare i collegament
Il proiettore non s'i illumina	■ l'interruttore è sulla pos. crepuscolare in ambiente illuminato■ lampadina difettosa■ interruttore spento■ fusibile difettoso■ campo di rilevamento male orientato	■ regolare di nuovo■ sostituire la lampadina■ accendere l'interruttore■ sostituire il fusibile o verificare i contatti■ posizionare meglio il sensore
Il proiettore non si spegne	■ movimenti continui nella zona di rilevamento■ posizione errata dell'interruttore interno su funzione permanente	■ posizionare il sensore con maggiore precisione ovvero coprire segmenti■ posizionare l'interruttore su automatico
Il proiettore a sensore si accende e si spegne ininterrottamente	■ degli animali si muovoni all'interno del campo di rilevamento	■ ruotare il sensore verso l'alto ovvero coprire, segmenti mirati, cambiare campo di rilevamento
Il proiettore a sensore si illumina in modo inopportuno	■ il vento agita alberi o cespugli all'interno del campo di rilevamento■ rilevamento movimenti di auto■ sole diretto sulla lente del sensore, riflassi di luce o chiarore sulla fotocellula■ cambiamento improvviso della temperatura per cause metereologiche (vento, pioggia, neve) o forti correnti d'aria (fine-stre aperte, ventilatori)	■ modificare il campo ovvero coprire segmenti■ riposizionare il sensore■ riposizionare il sensore, posizionare luogo protetto■ cambiare posizione al sensore o modificare il campo■ modificare il campo di rilevamento o cambiare posizione al sensore
Variazione della lunghezza del campo di rilevamento del proiettore a sensore	■ variazione della temperatura ambientale	■ in inverno accorciare il raggio■ in estate allungare il raggio

CE Dichiarazione di comformità

Il prodotto corrisponde alle norma di bassa tensione

73/23/CEE e alla norma EMV 89/336 CEE.

Questo prodotto STEINEL è stato fabbricato con la massima cura, inoltre è stato collaudato rispetto a funzionamento e sicurezza conformemente alle vigenti disposizioni, e finalmente è stato sottoposto a un collaudo per campionamento.

La ditta STEINEL si rende garante di una qualità, un materiale ed un funziona- mento impeccabili. La garanzia è valida per una durata di 36 mesi ed inizia il

GARANZIA

36 mesi

DI FUNZIONAMENTO

giorno stesso della vendita all'utente. Eliminiamo deficienze risultanti da difetti nel materiale o di fabbricazione. L'adempimento della garanzia avviene men- diante riparazione oppure sostituzione delle parti difettuoso a nostra scelta.

Nessuna prestazione di garanzia avviene in caso di danni alle parti soggette ad usura, per danni e deficienze causate da un trattamento od una manutenzione impropri, oppure in caso di rottura dovuta a caduta.

Sono escluse dalle prestazioni di garanzia ulteriori danni conseguenti relativi ad oggetti estranei.

La garanzia verrà solo adempita se l'apparecchio intatto, cioè non smontato, viene inviato ben imballato – assieme al buono di cassa oppure alla fattura (data d'acquisto o timbro del rivenditore) – al posto di servizio competente, oppure se esso viene restituito nei primi 6 mesi al rivenditore/distributore.

Servizio di riparazione: dopo scadenza del periodo di garanzia oppure in caso di deficienza non coperta da garanzia, la riparazione avverà presso il reparto competente della nostra fabbrica. Inviare per favore il prodotto ben imballato al posto di servizio più vicino.
