MANUAL DE USUARIO L400S STEINEL

E Instrucciones de montaje

Con el movimiento se conectan luces, alarmas y mucho más. Para su confort y su seguridad.

Tanto en la puerta de la casa, garaje, terraza o aparcamiento, como en la escalera, la bodega o el

sótano, esta Lámpara Sensor se monta y está lista para el servicio rápidamente.

El principio

El detector de infrarrojos piro-eléctrico incorporado registra la radiación térmica invisible de cuerpos en movimiento (personas,

animales, etc.) La radiación térmica registrada de este modo es electrónicamente y conecta la lámpara. Debido a la preencia de

obstácuos, como p.ej. muros o cristales, no se detecta la radiación térmica y, por tanto, tampoco se efectúa conexión alguna.

360°

Focos y ángulo visual de la lente STEINEL 360° (con 120° de ángulo de apertura)

=12m

La detección más eficaz se obtiene, montando la lámpara en ángulo pequeño en dirección de paso evitando obstaculos que impidan la detección. Atención: El alcance máximo de 12 m se obtiene de mejor manera, girando debajo de la carcasa solamente los segmentos superiores de la lente.

a) Lente del sensor orientada hacia delante.

b) Lente del sensor orientada hacia abajo.

c) Lente del sensor orientada hacia atrás.

Area de supervisión A 32

Area de supervisión B

Area de supervisión C

Instalación

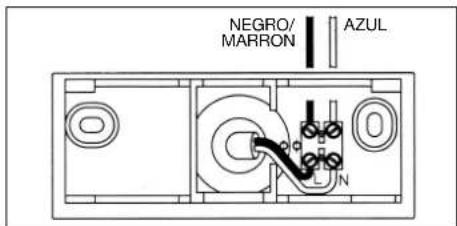

NEGRO/ MARRON AZUL

Montaje mural

Atención: El montaje significa la conexión a la red. ¡230 V significan peligro de muerte! Por ello, primero hay que desconectar la corriente y verificar la ausencia de tensión con un comprobador de tensión.

En la instalación de la Lámpara de Sensor se trata de un trabajo en la tensión de la red, por tanto, debe efectuarse según las especificaciones de la norma VDE 0100.

Soltar el tornillo en el fondo superior y extraer el soporte mural.

No soltar el cableado interior hacia el borne de porcelana sino sacar el borne completo tirando ligeramente de él.

Sujetar la placa de montaje en la pared y marcar los taladros; prestar atención a la conducción de la línea en la pared, taladrar los orificios y colocar tacos.

Para poder realizar una conexión, la conexión a la red debe efectuarse mediante un cable bipolar, como mínimo. Para ello se puede atravesar el tapón de goma a vez se han pasado los cables se puede atornillar y alinear la placa de montaje.

Conexión de la línea de alimentación de la red

La línea de alimentación de la red consta de un cable de 2 a 3 polos.

L = Fase (la mayoría de las veces negro o marrón)

N = Conductor netro (la mayoría de las veces azul)

En caso de duda, se deben identificar los cables mediante un comprobador de tensión; a continuación conectarlos de nuevo sin tensión.

La fase (L) y el conductor neutro (N) se colocan en el borne respectivamente adecuado, en el que ya hay introducido un cable del mismo color. El cable del conductor a tierra (PE) se debe proteger con cinta aislante.

Importante: La confusión de las conexiones origina posteriormente en el aparato o en su caja de fusibles un cortocircuito. En tal caso, se debe identificar de nuevo los cables individualmente y montarse de nuevo.

En la línea de alimentación de la red puede estar montado, naturalmente, un interruptor adicional de la red para CONEXION Y DESCONEXION.

Funcionamento

Una vez conectada la Lám- para Sensor y fijada con el soporte mural, se puede

conectar la instalación. Ahora hay disponibles tres posibilidades de gradua-

a) Graduación crepuscular El punto de reacción deseado de la lámpara se puede ajustar sin escalonamientos desde aprox. 2 lux hasta 2000 lux. El tornillo de ajuste en el tope derecho significa servicio de luz diurna, aprox. 2000 lux. El tornillo de ajuste en el tope izquierdo significa servicio crepuscular, aprox. 2 lux.

b) Retardo de desconexión (ajuste de tiempo) La duración de la iluminación deseada de la lámpara se puede ajustar sin escalonamientos desde aprox. 10 seg. hasta máx. 15 min. El tornillo de ajuste en el tope derecho significa el tiempo mínimo, aprox. 10 seg.; el tornillo de ajuste en

Regulación de la luminosidad sin escalonamientos (Watt-o-matic)

Mediante el regulador de luminosidad se puede controlar las siguientes funciones:

1) El tornillo de ajuste en el tope derecho significa que la lámpara de sensores está desconectada. Sólo en caso de movimiento en el campo de detección se conecta la luz a su máxima potencia. 2) El tornillo de ajuste situado entre la posición central y el tope izquierdo significa que la luminosidad de la lámpara se puede ajustar sin escalonamientos entre aprox. 10 vatios y máx. 30 vatios como ilu-

ción en la lente sensora de la lámpara.

(En el momento de la entrega, la lámpara está ajustada de fábrica al servicio de luz diurna.) Para el ajuste de la Lámpara Sensor en el campo de detección y para el test de funcionamiento con luz diurna, el tornillo de ajuste debe estar en el tope derecho.

el tope izquierdo significa el tiempo máximo, aprox. 15 min. (En el momento de la entrega la lámpara está ajustada de fábrica al tiempo mínimo.) Para el ajuste de la Lámpara Sensor en el área de detección y para el test de funcionamiento se recomienda ajustar el tiempo mínimo.

minación continua. Esto significa que sólo en caso de movimiento en el campo de detección se conecta la luz de, p.ej. 20 vatios, de iluminación continua a la máxima potencia luminosa (60 vatios).

3) Tornillo de ajuste del regulador de luminosidad en el tope izquierdo y tornillo de ajuste crepuscular en el tope derecho: en esta regulación la Lámpara Sensor trabaja en servicio continuo. Con ayuda de un interruptor de CONEXION-DESCONEXION eventualmente existente en la instalación doméstica puede operar la lámpara de sensores como una lámpara normal.

Si el consumidor debe conectar en el campo de deactivarse, independientemente de una fuente de calor, se acciona una vez brevemente el interruptor de la red doméstica. Así se activa el consumidor durante el tiempo ajustado.

Las influencias atmosféricas pueden influir sobre el funcionamiento de la Lámpara Sensor. En caso de fuertes ráfagas de viento, nieve, lluvia y granizo se puede producir una conexión errónea, ya que no se pueden distinguir las repentinas fluctuaciones de la temperatura de las fuentes de calor.

La lente de Fresnel (lente de detección) se puede limpiar en caso de ensuciamiento con un paño húmedo (sin productos de limpieza).

Datos técnicos

Tensión de la red: 220 – 240 V/50 – 60 Hz
Potencia: máx. 60 W	(no son lámparas de ahorro de energía)
Consumo propio: 1,3 W
Angulo de detección del sensor: 360° detección omnidireccional(con 120° de ángulo de apertura)
Margen de giro del sensor: 2 x 40° en cada dirección
Tiempo de connexión, ajustable: 10 seg. – 15 min.
Regulación crepuscular, ajustable: 2 lux – 2000 lux
Graduación de luminosidad: 0 – 50% (Watt-o-matic)
Alcance del sensor (dependiendo del ajustedel sensor, temperatura ambiental y direcciónde aproximación)frontal: 12 mlateral: 6 m
Clase de protección: IP44
Temperatura ambiente: – 25 °C – + 55 °C

E

Deficiencias del funcionamiento

Deficiencia	Causa Remedio
Lámpara Sensores sin tensión	■ Fusible defectuoso, no conectado, línea interrumpida■ Cortocircuito	■ Fusible nuevo; conectar el interruptor de red; verificar la línea con el comprobador de tensión■ Verificar las conexiones
Lámpara Sensores no conecta	■ En servicio diurno, la graduación crepuscular está en servicio nocturno■ Bombilla defectuosa■ Interruptor de red DESCONECTADO■ Fusible defectuoso■ Campo de detención no determinado■ Se activó el fusible eléctrico interno	■ Ajustar de nuevo■ Cambiar la bombilla■ Conectar■ Fusible nuevo, eventualmente comprobar la conexión■ Ajustar de nuevo■ Desconectar y conectar de nuevo la lámpara de sensores
Lámpara Sensores no desconecta	■ Movimiento continuo en el campo de detección■ Conectado a servicio continuo por el interruptor de serie interno	■ Controlar el área y, eventualmente, ajustaría de nuevo■ Poner el interruptor de serie en automático
Lámpara Sensores CONECTA/DESCONECTA siempre	■ Se mueven animales en el campo de detección	■ Colocar el sensor más alto, cambiar el área
Lámpara Sensores conecta de forma inesperada	■ El viento mueve arboles y arbustos en el campo de detección■ Detección de automóviles en la calle■ La luz solar incide sobre la lente■ Reflexión de paredes o pavimentos claros■ Repentinas modificaciones de la temperatura debidas a la climatologia (viento, lluvia, nieve) o salida de aire de ventiladores, ventanas abiertas	■ Cambiar el área■ Cambiar el área, bajar el sensor■ Proteger el sensor o cambiar el área■ Realizar un nuevo ajuste crepuscular■ Cambiar el área, trasladar el lugar de montaje
Modificación del alcance de la Lámpara Sensores	■ Otra temperatura ambiente	■ En caso de frio, acortar el alcance bajando el sensor■ En caso de calor, colocar el sensor más alto

CE Declaración de conformidad

Este producto esta en conformidad con las normas de baja tensión de acuerdo con las regulaciones 73/23/CEE, 89/336/CEE.

Garantía de funcionamiento

Este producto STEINEL se ha elaborado con el máximo esmero, habiendo controlado su función y su seguridad según las normas validas y finalmente habiendo pasado por una comprobación arbitraria.

STEINEL se hace responsable del funcionamiento y del estado correcto. La garantía es de 36 meses comenzando con el día de venta al consumidor. Nosotros reparamos todos los defectos originados por fallos de fabricación o material. Garantizamos la reparación o el cambio de las piezas defectuosas tras nuestra inspección. La garantía queda anulada para defectos en piezas de desgaste, fallos y daños originados por uso o mantenimiento inadecuado y para defectos de roturas causados por golpes o caídas. Daños consecutivos causados en aparatos ajenos quedan excluidos. La garantía es solamente valida, si se envía el aparato bien embalado sin desmontar y con el comprobante de compra, fecha de compra y sello del vendedor (ticket de caja o factura) a una de nuestras estaciones de servicio o si se devuelve al vendedor en los primeros 6 meses detrás de la compra.

Servicio de reparación: Nuestro servicio de reparaciones se ocupa de daños habiendo transcurrido el periodo de garantía o para daños excluidos de esta. Rogamos envié el producto bien embalado a la siguiente dirección.

GARANTÍA

36 meses

DE FUNCIONAMIENTO
