BRUKSANVISNING L810 STEINEL

Läs noga igenom dokumentet och förvara det väl!

• Upphovsrättsligt skyddat. Eftertryck, även delar av texten, bara med vårt samtycke.
• Ändringar som görs pga den tekniska utvecklingen, förbehålles.

Symbolförklaring

Varning för fara!

Hänvisning till textställen i dokumentet.

2. Allmänna säkerhetsanvisningar

Bryt spänningen före alla arbeten på produkten!

• Inkoppling måste utföras i spänningsfritt tillstånd.
• Bryt strömmen och kontrollera med spänningsprovare att alla parter är spänningslösa.
• Eftersom sensorarmaturen installeras till nätspänningen måste arbetet utföras på ett fackmanna-mässigt sätt enligt gällande installationsföreskrifter och anslutningskrav i respektive land.
  (t.ex. DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

3. L 800 S / L 810 S / L 820 S / L 800 C / L 810 C / L 800 SC / L 810 SC / L 820 SC

① Armaturhus
② Väggfäste
③ Skydd nedtill
④ Skydd upptill
⑤ Nätkabel infällt montage
⑥ Nätkabel utanpåliggande
⑦ Montagehakar förenklar monteringen / dragavlastning för kablarna
⑧ Distanser för utanpåliggande installation
⑨ Husnummerpanel (L 820 S / L 820 SC)
⑩ Låsskruvar till husnummerpanel (L 820 S / L 820 SC)
⑪ Inställning av räckvidden (endast S)
⑫ Efterlystid (endast S)
⑬ Skymningsinställning (endast S)
⑭ Programinställning (endast S)
⑮ Permanentljus

4. Principen

Sensorarmatur med en aktiv rörelsevakt. Den integre-rade iHF-sensorn sänder högfrekventa elektromagnetiska vågor (5,8 GHz) och mottar deras eko. När personer rör sig inom armaturens bevakningsområde registreras ekoförändringen av sensorn. Detta utlöser kommandot "tänd ljuset". Detekteringen fungerar också genom dörrar, glas eller tunna väggar. (L 800 C / L 800 SC / L 810 C / L 810 SC / L 820 SC)

Sensorlampans funktioner kan ställas in via smart- telefon och surfplatta eller ställskruvar direkt på armaturen. Att skapa belysningsgrupper samman- kopplade med Bluetooth är bara möjligt att göra via smarttelefon eller surfplatta. (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC)

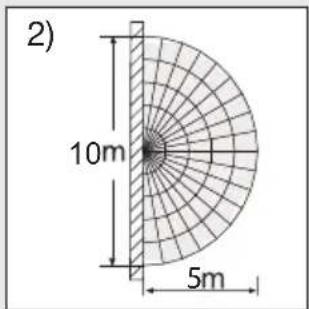

Bevakningsområden vid väggmontage:

1) Min. räckvidd (1 m)
2) Max. räckvidd (5 m)

1) 2m 1m

2) 10m 5m

A 5 m B 5 m C 5 m

Anmärkning:

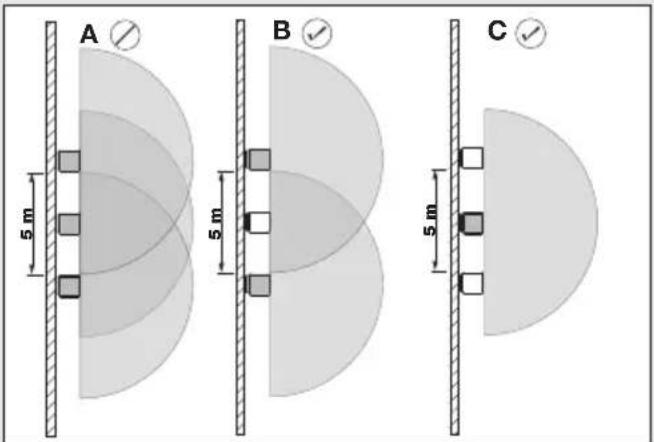

Om sensorlamporna monteras för nära varandra kan det bli felkopplingar, då de utsända högfrekvenssignalerna stör varandra (bild A).

Med följande åtgärder undviker man detta fel:

• Montera sensorlamporna med ett avständ från varandra på minst 5 m.
• Koppla ihop sensorlamporna via Smart Remote App och koppla bort sensorn via Sensor-Off funktionen för varje enskild lampa (bild B + C).

Genom sammankoppling i grupp tänds vid rörelser även de lampor vars sensor är avaktiverad.

Anmärkning:

iHF-sensors högfrekvenseffekt är ca 1 mW – det är bara en tusendel av sändareffekten från en mobil-telefon eller en mikrovågsugn.

Anmärkning:

Sensorn lämpar sig för att automatiskt tända belysning. Olika väderförhållanden kan påverka sensorn. Vindbyar, snö, regn, hagel m.m. kan utlösa en oönskad tändning.

5. Elektrisk anslutning

För att uppnå den angivna räckvidden på 5 m, bör montagehöjden vara ca 2 m.

Nätanslutningens matarledning (se bild)

Nätanslutningens matarledning består av en 3-ledarkabel:

PE = Skyddsledare (grön/gul)

Vid osäkerhet, måste kabeln identifieras med en spänningskontroll; gör den därefter spänningsfri igen. Fas (L) och neutralledare (N) ansluts till kopplingsplinten.

Viktigt:

En förväxling av anslutningarna leder till kortslutning i armaturen eller i säkringsskåpet. I ett sådant fall måste de enskilda kablarna identifieras igen och anslutas på nytt.

Anmärkning:

Armaturens ljuskälla kan inte bytas ut; om ljuskällan ändå måste bytas ut ( t.ex. när den är uttjänt ), så måste hela armaturen bytas.

LED LED

I nätkabeln kan en strömställare för till- och från-koppling installeras.

6. Funktionen

Efter montage av kupan och installation av nätkabeln, är sensorarmaturen klar att användas. Om

armaturen tänds manuellt med strömbrytare, släcks den alltid efter 1 sekund för kalibrering och är därefter aktiv i sensordrift.

Strömbrytaren behöver inte manövreras igen.

Funktionerna kan ställas in via Smart Remote App (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC) eller ställskruvar.

Anmärkning:

Det är alltid den sista inställningen som gäller oavsett om den är gjord via vred på armaturen eller via Smart Remote App.

Smart Remote App

För att konfigurera armaturen med smarttelefon eller surfplatta måste STEINEL Smart Remote App laddas ner från AppStore. Det krävs en Bluetoothförberedd smartphone eller surfplatta.

QR-Codes
Android

– Huvudljus- / grundljusnivå inställbar
– Utökad inställning av räckvidden
- Gruppstyrning
– Skymningsinställning via teach-in

Räckviddinställning (känslighet) (endast S)

Fabriksinställning: 5 m

Med räckvidd menas det halvcirkelformade området på golvet som utgör bevakningsområdet vid armaturens montering på 2 m höjd.

max off min

• Poti "max" =
  max. räckvidd 5 m
• Poti "min" =
  min. räckvidd 1 m
• Poti "off" = sensor off

Sensor off: Rörelsedetekteringen och alla andra sensorfunktioner är helt frånkopplade. För inställning av bevakningsområdet rekommenderas att välja den kortaste tiden (5 sekunder).

Efterlystid (tidsfördröjning) (endast S)

Fabriksinställning: 5 sek.

Armaturens önskade efterlystid kan steglöst ställas in från ca 5 sek. till max. 15 min. (för S) eller från ca 5 sek. till max. 60 min. (för SC).

Ställskruven i läge:

+ = maximal tid (15 min. resp. 60 min.). - = minimal tid (5 sek.).

Varje ny detekterad rörelse startar om tiden på nytt. För inställningen av bevakningsområdet och för funktionstestet, rekommenderas den kortaste tiden.

Anmärkning:

Efter varje gång som lampan har släckts avbryts rörelsebevakningen i ca 1 Sekund innan en ny rörelse åter kan tända armaturen.

Inställning av skymningsnivån (aktiveringsnivå) (endast S)

Fabriksinställning: 2 000 lux

Armaturens aktiveringsnivå kan steglöst ställas in mellan ca 2 till 2 000 lux.

ca 2 000 lux. ca 2 lux.

Ställskruven i läge:

☀ = dagsljusdrift ☀ = skymningsdrift

För inställning av bevakningsområdet i dagsljus ska ställskruven ställas på 2000 lux.

Programinställning (endast S)

0 30 min 10 min

0 min = Mjukstart / inget grundljus TILL fr.o.m. inställt skymningsvärde

10 min = Mjukstart + grundljus 10 minuter

30 min = Mjukstart + grundljus 30 minuter

= Mjukstart + grundljus hela natten

7. Permanentljus ⑮

Om en brytare monteras på nätanslutningens matarledning, finns möjligheten till följande funktioner förutom att bara tända och släcka:

Sensordrift 15.1 :

Tända ljuset (om lampan FRÅN):

Brytare 1 × FRÅN och TILL.

Lampan förblir tänd under inställd tid.

Släcka ljuset (om lampan TILL):

Brytare 1 × FRÄN och TILL.

Lampan slocknar resp. går över till sensordrift.

Permanentljus 15.2:

1) Tända fast ljus

Brytare 2 × FRÅN och TILL. Lampan ställs på permanent ljus i 4 timmar ( blå LED lyser bakom armaturens skydd ④ ). Därefter återgår sensorn automatiskt till sensordrift igen ( blå LED från ).

2) Släcka fast ljus

Brytare 1 × FRÄN och TILL. Armaturen slocknar resp. går över i sensordrift.

Viktigt:

Brytaren bör aktiveras flera gånger i snabb följd (ca 0,2-1 sekund).

Vad är mjukstart?

Sensorlampan har en mjukstartfunktion. Vilket betyder, att ljuset inte har maximal effekt när det tänds, utan ljuset dimras upp inom en sekund upp till 100%. Detsamma gäller när ljuset släcks.

Vad är grundljus?

Grundljuset ger permanent belysning om nätterna med ca 10% ljuseffekt. Vid rörelse i bevakningsområdet tänds ljuset (under inställd tid, se efterlystid ⑫) med maximal effekt (100 %). Därefter går lampan tillbaka till grundljus (ca 10 % ). Vid SC-versionen kopplar armaturen om till det grundljus (10-50%) som har förinställts.

Anmärkning:

I grundljusläge kan LED börja fladdra lite beroende av lokalt elnät. Det är alltså inget fel på produkten och därmed ingen orsak till reklamation.

8. Underhåll/Skötsel

Produkten är underhållsfri.

Armaturen kan rengöras med en fuktig trasa ( utan rengöringsmedel ) när den är smutsig.

Viktigt: Driftsenheten kan inte bytas ut.

230V LED

9. Avfallshantering

Elapparater, tillbehör och förpackning måste lämnas in till miljövänlig återvinning.

Kasta inte elapparater i hushållssoporna!

Gäller endast EU-länder:

Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater lämnas in till miljövänlig återvinning.

10. CE-deklaration

Härmed försäkrar STEINEL Vertrieb GmbH att denna typ av radioutrustning L 800 SC / L 800 S / L 800 C / L 810 SC / L 810 S / L 810 C / L 820 SC / L 820 S överensstämmer med direktiv 2014/53/EU. Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress: www.steinel.de

11. Tillverkargaranti

Denna Steinel-produkt är tillverkad med största noggrannhet. Den är funktions- och säkerhetstestad enligt gällande föreskrifter och har därefter genomgått en stickprovskontroll. Steinel garanterar felfritt tillständ och felfri funktion. Garantin gäller

i 36 månader från inköpsdagen. Vi åtgärdar bristfälligheter orsakade av material- eller tillverkningsfel. Garantin uppfylls genom reparation eller utbyte av bristfälliga delar efter vårt val. Garantin omfattar inte slitage och skador orsakade av felaktigt hanterande eller bristande underhåll och skötsel av produkten. Följdskador på främmande föremål ersätts ej. Garantin gäller endast då produkten, som inte får vara demonterad, sändes väl förpackad med kort beskrivning av felet och fakturakopia eller kvitto (inköpsdatum och stämpel) till vår representant eller lämnas till inköpsstället.

Reparationsservice:

Kontakta nästa serviceställe för reparationer efter garantitidens utgång eller vid bristfälligheter som inte omfattas av garantin.

1. Tekniska data

Mätt (H × B × D) 88 × 230 × 145 mm (L 800 S / L 800 SC / L 800 C)
	91 × 230 × 145 mm (L 810 S / L 810 SC / L 810 C)
	260 × 230 × 145 mm (L 820 S / L 820 SC)
Material Armaturhus:	aluminiumArmaturens kupa: plast
Spänning 220 – 240 V, 50/60 Hz
Systemeffekt (Pon) 7,50 W (L 800 S / L 800 SC / L 800 C)
	9,80 W (L 810 S / L 810 SC / L 810 C)
	9,80 W (L 820 S / L 820 SC)
Systemeffekt iHF sensorik / Power consumption of iHF sensor	0,61 W (endast SC / S)
Ljusflöde 466 lm (L 800 S / L 800 SC / L 800 C)
	679 lm (L 810 S / L 810 SC / L 810 C)
	679 lm (L 820 S / L 820 SC)
Ljusutbyte 62 lm/W (L 800 S / L 800 SC / L 800 C)
	69 lm/W (L 810 S / L 810 SC / L 810 C)
	69 lm/W (L 820 S / L 820 SC)

Färgåtergivningsindex R a = 82
Standby nätverk (Pnet) 0,40 W (endast SC / S)
Effektfaktor 0,89
Färgtemperatur 3000 k (varm vit)
Medellång livslängd för beräkning- >60000 timmar en (L70B50) vid 25°C
Bevakningsvinkel 160° med underkrypskydd (endast SC / S)
Bevakningsräckvidd 1 - 5 m (endast SC / S)
Skymningsinställning 2 - 2000 lux För C: Endast i kombination med en Bluetooth-sensorprodukt
Efterlystid För SC: 5 sek. - 60 min. För S: 5 sek. - 15 min. För C: Endast i kombination med en Bluetooth-sensorprodukt
Grundljus För S: 0 %, 10 % (endast inställbar via inställningsregulator) För SC: 0 %, 10 - 50 % (tillval med Smart Remote) För C: 0 - 50 % mjukstart (tillval med Smart Remote) och endast i kombination med en Bluetooth-sensorprodukt
Permanent ljus kopplingsbart (4 h)
Skyddsklass IP44
Isolationsklass II
Omgivningstemperatur -20 °C till +40 °C
Frekvens Bluetooth	2,4 - 2,48 GHz (L 800 / L 810 / L 820 SC)
Sändeffekt Bluetooth	5 dBm / 3 mW (L 800 / L 810 / L 820 SC)
Frekvens sensor	5,8 GHz
Sändeffekt sensor	< 1 mW
Färgkonsistens SDCM	Startvärde: 3
Ljusintensitetsfördelning
	L 800 S / L 800 SC / L 800 C	L 810 S / L 810 SC / L 810 C L 820 S / L 820 SC
(L 800 S / L 800 SC / L 800 C)	Denna produkt har en ljuskälla i energieffektklass "E"
(L 810 S / L 810 SC / L 810 C) (L 820 S / L 820 SC)	Denna produkt har en ljuskälla i energieffektklass "D"

13. Driftstörningar

Störning Orsak Åtgärd

Sensorarmaturen utan spänning	Säkring har utlöst, inte påkopplad, strömförsörjning avbrutenKortslutning	Slå till säkringen, byt ut, slå till spänningen; testa med spänningsprovareKontrollera anslutningarna
Sensorarmaturen tänds inte	vid dagsljusdrift, skymnings-inställningen står på nattdriftNätströmbrytare FRÄNSäkring har utlöstBevakningsområdet inte exakt inställt	Justera inställningenTillkopplaSlå till säkringen, byt ut, kontrollera evtl. anslutningenJustera inställningen
Sensorlampan släcks inte	Ständig rörelse i bevakningsområdet	Kontrollera området och ställ in nytt om nödvändigt
Sensorlampan släcks inte helt	Grundljus har valts	Programomkopplare på 0
Sensorlampan tänds spontant	Vinden får träd och buskar att röra sig inom bevakningsområdetRörelser från bilar ute på gatan	Ändra bevakningsområdeÄndra bevakningsområde
Större metallföremål som exempelvis bilar eller metallväggar inom bevakningsområdet	Ändra bevakningsområde	Parkera om bilen t.ex.
LED-strålkastaren nämns inte i bluetooth-översikten	Fel region vald	Inställningar→ Region EU/Region US
Glömt lösenord	Efter felinmatning: Tryck på	knappen "Återställ lösenord"; Stäng av strömmen inom 10 minuter och sätt på den igen; Tilldela därefter lösenordet på nytt
Appen startar inte	Positionen är inte aktiverad	Aktivera positionen i smarttelefonens inställningar
Inställningarna för LED-strålkastaren är nedtonade	LED-strålkastaren är inte angiven som gruppmaster (slave-drift)	Ställ in master-strålkastaren Ange LED-strålkastaren som master
Ingen bluetooth LED-strålkastare hittad	LED-strålkastaren befinner sig utom räckviddBluetooth på smarttelefonen är avaktiverad	Kontrollera om bluetooth är aktiverad i smarttelefonen eller minska avståndet till produktenStarta sökningen på nytt
Ingen uppkoppling från smarttelefonen till LED-strålkastaren	Smarttelefonen befinner sig för nära strålarenSmarttelefonen är inte appkompatibelAppversionen är för gammal	Avståndet till LED-strålkastaren minst 1,5 mAnvänd en annan smarttelefonUppdatera Smart Remote App i AppStore

DK

Indstillingsknap på:

$$ \begin{array}{l} + = \text { maksimal tid } (1 5 \text { min eller } 6 0 \text { min }). \ - = \text { minimal tid } (5 s). \ \end{array} $$

Indstillingsknap på:

$$ \begin{array}{l} ⓜ = \text { dagsmodus } \ ⓜ = \text { skumringsdrift } \ \end{array} $$

For at indstille overvågningsområdet ved dagslys skal indstillingsknappen stilles på 2000 lux.

Programindstilling (kun S)

0 30 min 10 min

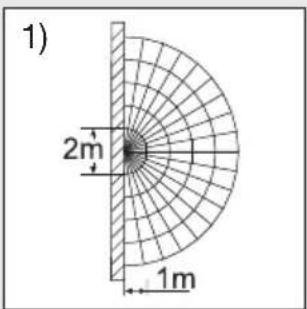

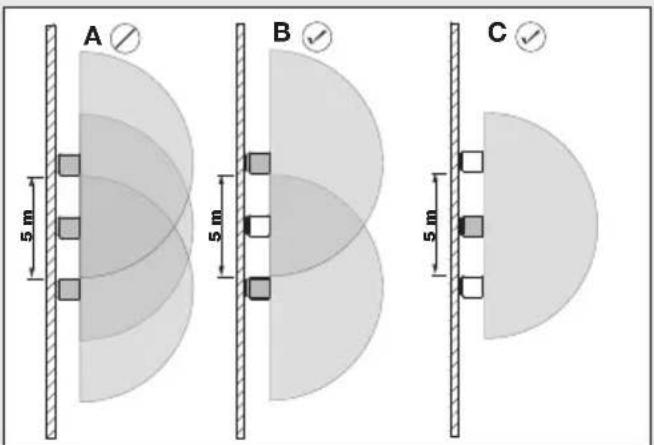

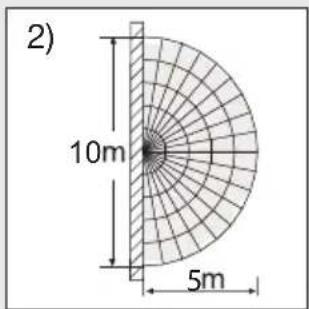

Dekningsområder ved montering på vegg:
