NAUDOJIMO INSTRUKCIJA L810 STEINEL

1. Apie ši dokumentą

Prašom jdėmiai perskaityti ir išsaugoti.

• Autorių teisės saugomos. Perspausdinti, taip pat ir atskiras ištraukas, leidžiama tik gavus mūsų sutikimą.
• Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais.

Simbolių paaiškinimas

Įspėjimas apie pavojus!

Nuoroda i atskiras dokumento teksto dalis.

2. Bendrieji saugos nurodymai

Prieš pradėdami dirbti su prietaisu atjunkite elektros energijos tiekimą!

• Montuojant prijungiamajame elektros laide neturi būti įtampos. Todėl visų pirma atjunkite elektros sro- vę ir įtampos rodytuvu patikrinkite, ar nėra įtampos.
• Sensorinis žibintas jungiamas prie elektros tinklo. Todėl jį reikia prijungti tinkamai, vadovaujantis šalyje galiojančiomis instaliacijos normomis ir jungimo taisyklėmis ( pvz. DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000 ).

3. L 800 S / L 810 S / L 820 S / L 800 C / L 810 C / L 800 SC / L 810 SC / L 820 SC

① Šviestuvo korpusas
② Sieninis laikiklis
③ Dangtelis apačioje
④ Dangtelis viršuje
⑤ Potinkinis tinklo jvadas
⑥ Virštinkinis tinklo jvadas
⑦ Montavimo kabliukai montavimui palengvinti / laidų įtempimui mažinti
⑧ Tarpiklis tvirtinti ant tinko
⑨ Namo numerio plokštelė (L 820 S / L 820 SC)
⑩ Tvirtinimo varžtai namo numerio plokštelei (L 820 S / L 820 SC)
⑪ Jautrumo zonos ilgio nustatymas (tik S)
⑫ Laiko nustatymas (tik S)
⑬ Prieblandos lygio nustatymas (tik S)
⑭ Programų nustatymas (tik S)
⑮ Nuolatinio apšvietimo funkcija

4. Principas

Sensorinis šviestuvas su aktyviu judesio sensoriumi. Integruotas iHF sensorius siunčia elektromagnetines bangas (5,8 GHz) ir priima ju aidą. Esant žmonių sukeltam judesiui jautrumo zonoje, sensorius paste-bi aido pasikeitimą. Tada mikroprocesorius duoda komanda „jungti šviesą”. Sensorius gali suveikti ir per duris, langus ar plonas sienas. (L 800 C / L 800 SC / L 810 C / L 810 SC / L 820 SC)

Sensorinio šviestuvo funkcijos gali būti nustatytos išmaniuoju telefonu ir planšetiniu kompiuteriu arba nustatymo regulatoriumi. „Bluetooth“ ryšys galimas tik išmaniuoju telefonu arba planšetiniu kompiuteriu. (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC)

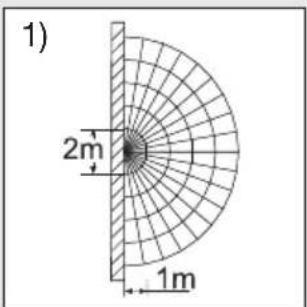

Veikimo zona, kai žibintas montuojamas ant sienos:

1 ) minimalus veikimo nuotolis ( 1 m )
2) maksimalus veikimo nuotolis (5 m)

1) 2m 1m

2) 10m 5m

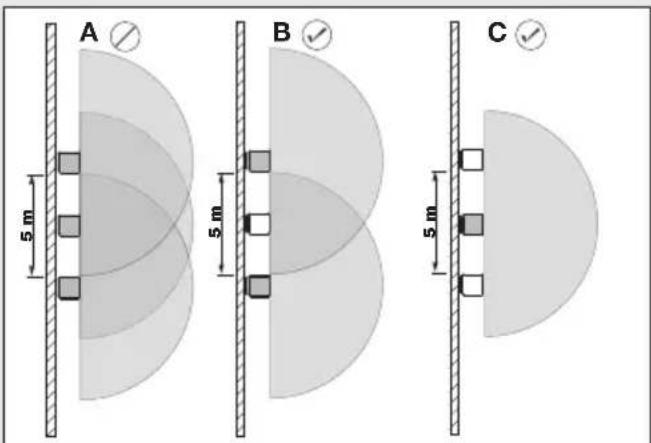

A 5 m B 5 m C 5 m

Pastaba

Jeigu šviestuvai sumontuoti per arti vienas kita, galimi klaidingi jsijungimai, nes siunčiami aukšto dažnio signalai trukdo šviestuvams (A pav.).

Apeiti šią klaidą galima tokiais būdais:

• montuokite šviestuvus mažiausiai 5 metru atstumu vienas nuo kito;
• sujunkite šviestuvus naudodamiesi „Smart Remote App“ ir tikslingai išjunkite sensorių

naudodamiesi „Sensor-Off“ funkcija kai kuriems šviestuvams (B + C pav.). Esant sujungtiems šviestuvams užfiksavus judėjimą jsijungs ir tie šviestuvai, kurių sensoriai yra išjungti.

Pastaba

iHF sensoriaus aukšto dažnio galia atitinka maždaug 1 mW, tai sudaro tik 1000-ają dalj mobiliojo telefono arba mikrobangų krosnelės spinduliavimo galios.

Pastaba

Sensorius skirtas automatiškai jungti šviesą. Oro sąlygos gali veikti judesio detektoriaus darba: esant stipriems véjo gūsiams, sningant, lyjant, krušos metu prietaisas gali jsijungti nepageidaujamu metu.

5. Elektros jungtis

Siekiant užtikrinti 5 m sensoriaus veikimo zoną, pastarąjį reikėtų montuoti apie 2 m aukštyje.

Tinklo jvado prijungimas (pav.)

Ivada sudaro triju laidu kabelis:

L = fazė ( dažniausiai juodas arba rudas laidas )

N = nulinis laidas ( dažniausiai mėlynas )

PE = apsauginis laidas (žalias / geltonas)

Jei kyla abejonių, laidus patikrinkite įtampos indikatoriumi; po to atjunkite srove. Fazė ( L ) ir nulinis laidas ( N ) jungiami prie šviestuvo gnybtų.

Svarbu!

Neteisingai sujungti laidai sukelia trumpaji jungimą prietaise arba paskirstymo dėžutėje. Tokiu atveju reikia dar kartą identifikuoti atskirus kabelius ir prijungti iš naujo.

Pastaba

Šio šviestuvo šviesos elementas yra nekeičiamas, todėl prireikus ji pakeisti ( pvz., pasibaigus tarnavimo laikui ), reikia keisti visą šviestuvą.

LED LED

Tinklo jvade galima jrengti jungimo ir išjungimo jungiklius.

6. Funkcijos

Pritvirtinus korpusa ir prijungus elektros kabelius, šviestuvą galima jjungti. Ijungus prožektorių šviesos jungikliu rankiniu būdu šviestuvas po 1 sekundės išsijungia matavimams ir po to ji galima naudoti sensoriniu režimu. Dar kartą spausti jungiklio nebūtina.

Funkcija nustatoma programėle „Smart Remote App“ (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC) arba nustatymų reguliatoriumi.

Pastaba

Galioja tie nustatymai, kurie buvo atlikti pastaraji kartą naudojant valdymo elementą.

Išmanioji nuotolinio valdymo programėlė „Smart Remote App“

Norint konfigūruoti šviestuvą išmaniuoju telefonu arba planšetiniu kompiuteriu iš „AppStore“ reikia atsisiųsti STEINEL išmaniają nuotolinio valdymo programėlę „Smart Remote App“. Tam reikalingas išmanusis telefonas arba planšetė, kurioje įdiegtas „Bluetooth“.

QR kodai
Android

Papildomos funkcijos, galimos tik naudojant išmaniają nuotolinio valdymo programėlę „Smart Remote App“:

– reguliuojamas pagrindinio / bazinio apšvietimo lygis
- išplėstinis jautrumo zonos ilgio nustatymas
- grupès sujungimas
– prieblandos nustatymas naudojantis jsisavinimo režimu

Jautrumo zonos nustatymas (jautrumas) (tik S). Gamyklinis nustatymas: 5 m

Jautrumo zona – tai pusapvalis plotas ant grindu, kuri susiformuoja kaip jautrumo zona, kai šviestuvas sumontuotas 2 m aukštyje.

max off min

• Potenciometras „max“ = maksimali jautrumo zona 5 m
• Potenciometras „min“ = min. jautrumo zona 1 m
• Potenciometras „off“ = sen- sorius išjungtas

Sensor off: Judesio fiksavimas ir kitos sensoriaus funkcijos išjungtos. Nustatant jautrumo zoną rekomenduojama rinktis trumpiausią laiką – 5 s.

Išjungimo vėlinimas (švietimo trukmė) (tik S)

Gamyklos nustatymas: 5 s

Pageidaujamą šviestuvo švietimo trukmę galima nustatyti tolygiai nuo maždaug 5 s iki ne daugiau kaip 15 min (S) arba nuo maždaug 5 s iki ne daugiau kaip 60 min. (SC).

Kaskart užfiksavus judesj prieš pasibaigiant šiam laikui, laikmatis jsijungia iš naujo. Norint nustatyti jautrumo zoną ir patikrinti funkcijas rekomenduoja-ma pasirinkti trumpiausią laiką.

Pastaba

Kaskart šviestuvui išsijungus naujas judesys gali būti užfiksuotas tik maždaug po 1 sekundės. Tik pasibaigus šiam laikui šviestuvas užfiksavęs judesį vėl jjungs šviesą.

Prieblandos lygio nustatymas (suveikimo slenkstis) (tik S)

Gamyklos nustatymas: 2000 liuksų

Pageidaujamas šviestuvo suveikimo slenkstis nusta-tomas neribotai nuo maždaug 2 iki 2000 liuksų.

maždaug 2.000 maždaug 2 liuks

Nustatymo reguliatorius ties:

☀️ = dienos šviesos režimas iuksy

= prieblandos režimas

Norėdami nustatyti jautrumo zoną dienos metu nustatymo reguliatorių nustatykite ties 2000 liuksų pozicija.

Programų nustatymas (tik S)

0 30 min 10 min

0 min = Sulėtintas įsijungimas / „budintis“ režimas esant nustatytam prieblandos lygiui nej-jungiamas

10 min = Sulėtintas jsijungimas / „budintis“ režimas 10 minučiu

30 min = Sulėtintas įsijungimas / „budintis“ režimas 30 minučių

= Sulėtintas įsijungimas / „budintis“ režimas visą naktį

7. Pastovaus švietimo funkcija ⑮

Jei įvade įmontuotas tinklo jungiklis, be paprastų jjungimo ir išjungimo funkcijų galimos ir nurodytosios toliau.

Sensorinis režimas 15.1

ljungti šviesą (kai žibintas IŠJUNGTAS):

jungiklj 1 × IŠJUNGTI ir IJUNGTI.

Šviestuvas šviečia nustatytą laiką.

Išjungti šviesą (kai žibintas |JUNGTAS):

jungiklj 1 × IŠJUNGTI ir IJUNGTI.

Žibintas išsijungia ir persijungia j sensorinį režimą

Pastovaus švietimo režimas

1 ) Pastovaus švietimo jungimas:

jungiklj 2 × IŠJUNGTI ir IJUNGTI. Šviestuvas 4 valandoms jungiamas veikti nuolatinio švietimo funkcija ( už šviestuvo dangtelio šviečia mėlynas šviesos diodas ④). Po to jis automatiškai persijungia i sensorinį režimą ( mėlynas šviesos diodas išsijungia).

2) Pastovaus švietimo išjungimas:

jungiklj 1 × IŠJUNGTI ir IJUNGTI. Šviestuvas išsi-jungia arba persijungia j sensorinį darbo režimą.

Svarbu!

Greiti jungiklio paspaudimai turėtu būti atliekami vienas po kito kuo greičiau (0,2–1 s diapazone).

Kas yra sulėtintas šviesos įsijungimas?

Sensoriniame šviestuve jdiegta sulėtinto šviesos jsijungimo funkcija. Tai reiškia, kad jungus šviesa iš karto nejsijungs maksimalia galia, bet palaipsniui per sekundę pasieks 100 % ryškumą. Taip pat ir išsijungimo metu šviesos ryškumas lėtai mažėja.

Kas yra „budintis“ režimas?

„Budintis“ režimas – tai pastovus naktinis apšvietimas 10 % galingumu. Tik užfiksavus judesį jautrumo zonoje jjungiama šviesa (nustatytam laikui, žr. švietimo trukmės nustatymas ⑫) iki maksimalios apšvietimo galios (100 %). Po to šviestuvas vėl persijungs į „budintį“ režimą (maždaug 10 % ). Nau-dojant SC versiją, šviestuvas persijungia į iš anksto nustatytą bazinį apšvietimą (10–50 %).

Pastaba

Veikiant reguliavimo režimu, priklausomai nuo vietinių elektros tinklų, gali atsirasti lengvas šviesos diodu (LED) mirksėjimas. Tai ne brokas ir ne pre-tekstas reklamacijai.

8. Techninė priežiūra / kita priežiūra

Gaminiui techninė priežiūra nereikalinga.

Užsiteršusį šviestuvą galima valyti drėgnu skudurėliu (be valiklio).

Svarbu: valdymo prietaisas nekeičiamas.

Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu.

Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis!

Tik ES šalims

Remiantis galiojančia Europos Sajungos Direktyva dėl elektros ir elektronikos įrangos atlieku ir jos perkėlimo į nacionalinę teisę, nebetinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

10. Atitikties deklaracija

Šiuo „STEINEL Vertrieb GmbH“ patvirtina, kad radijo jrenginių tipas L 800 SC / L 800 S / L 800 C / L 810 SC / L 810 S / L 810 C / L 820 SC / L 820 S atitinka Direktyvą 2014/53/ES. Visas ES atitikties deklaracijos tekstas pateiktas šiuo interneto adresu: www.steinel.de

11. Gamintojo garantija

Šis „Steinel“ produktas pagamintas itin kruopščiai, pagal galiojančias normas patikrintos jo funkcijos ir saugumas bei papildomai atlikta pasirinktų prietaisų patikra. „Steinel“ suteikia prietaisui garantija. Garantinis laikotarpis – 36 mėnesiai. Jis skaičiuojamas nuo prietaiso pardavimo vartotojui dienos. Mes pašalinsime defektus, susijusius su medžiagų arba gamybos broku; garantiniu laikotarpiu, mūsų nuožiūra, prietaisas nemokamai remontuojamas arba keičiamos sugedusios dalys. Garantija netaikoma susidėvinčioms dalims, taip pat jei prietaisas sugenda dėl netinkamo naudojimo arba netinkamos priežiūros. Kitiems daiktams padaryta žala neatlyginama.

Garantija taikoma tik tuo atveju, jei neišardytas prietaisas kartu su trumpu gedimo aprašymu, kasos čekiu arba sąskaita (pirkimo data ir pardavėjo antspaudu), tinkamai supakuotas atsiunčiamas i atitinkamą techninės priežiūros tarnybos vietą.

Remontas

Pasibaigus garantinio aptarnavimo laikotarpiui arba esant gedimams, kuriems garantinė priežiūra negalioja, dėl remonto galimybių teiraukitės artimiausia-me aptarnavimo centre.

3 METU GAMINTOJO GARANTIJA

1. Techniniai duomenys

Matmenys (I × P × A)	88 × 230 × 145 mm (L 800 S / L 800 SC / L 800 C)91 × 230 × 145 mm (L 810 S / L 810 SC / L 810 C)260 × 230 × 145 mm (L 820 S / L 820 SC)
Medžiaga Šviestuvo korpusas: aliuminisŠviestuvo dangtelis: plastikas
Prijungimas prie elektros tinklo 220–240 V, 50/60 Hz
Galios suvartojimas ( P_on ) 7,50 W (L 800 S / L 800 SC / L 800 C)9,80 W (L 810 S / L 810 SC / L 810 C)9,80 W (L 820 S / L 820 SC)
iHF sensoriaus galios suvartoji-mas / Power consumption of iHF sensor	0,61 W (tik SC / S)
Šviesos galia 466 lm (L 800 S / L 800 SC / L 800 C)679 lm (L 810 S / L 810 SC / L 810 C)679 lm (L 820 S / L 820 SC)
Efektyvumas 62 lm/W (L 800 S / L 800 SC/ L 800 C)69 lm/W (L 810 S / L 810 SC / L 810 C)69 lm/W (L 820 S / L 820 SC)
Spalvos atkūrimo indeksas R a = 82
Budėjimo režimas (tinklas („ P_net “))	0,40 W (tik SC / C)
Galios koeficientas	0,89
Spalvinė temperatūra	3000 kelvinų (šilta balta)
Vidutinė vardinė naudojimo trukmė (L70B50, esant 25 °C tempe-ratūrai)	>60.000 valandų
Apimties kampas	160° su į judesį prie žemės reaguojančia apsauga (tik SC / S)
Jautrumo zona 1–5 m (tik SC / S)
Prieblandos lygio nustatymas	2–2000 liuksųSkirta C: tik kartu su gaminiu, kuriame jrengtas „Bluetooth“ ju
Švietimo trukmės nustatymas	SC: 5 s - 60 min.S: 5 s - 15 min.Skirta C: tik kartu su gaminiu, kuriame jrengtas „Bluetooth“ ju
Bazinis apšvietimas	S: 0 %, 10 % (reguliuojama tik nustatymo reguliatoriumi).SC: 0 %, 10–50 % (pasirinktinai su „Smart Remote“C: 0–50 % lėtas jsijungimas (pasirinktinai su „Smart Remote“, tik kartu su gaminiu, kuriame jrengtas „Bluetooth“ jutiklis
Pastovaus švietimo funkcija	ljungimas (4 val.)
Saugos klasė	IP 44
Apsaugos klasė	II

Aplinkos temperatūra Nuo -20 iki +40 °C

„Bluetooth“ dažnis 2,4–2,48 GHz (L 800 / L 810 / L 820 SC)

„Bluetooth“ siuntimo galia 5 dBm / 3 mW (L 800 / L 810 / L 820 SC)

Dažnio jutiklis 5,8 GHz

Siuntimo galios jutiklis < 1 mW

Spalvų nuoseklumas SDCM Pradinė reikšmė: 3

Šviesos intensyvumo pasiskirstymas

(L 800 S / L 800 SC / L 800 C) Šiame gaminyje yra „E“ energinio veiksmingumo klasės šviesos šaltinis.

(L 810 S / L 810 SC / L 810 C) (L 820 S / L 820 SC)

Šiame gaminyje yra „D“ energinio veiksmingumo klasės šviesos šaltinis.

13. Veikimo sutrikimai

Sutrikimas Priežastis Ištaisymas

Sensoriniame šviestuve nėra elektros srovės	■ Suveikė saugiklis, neijungta, nutrauktas laidas ■ Trumpasis jungimas	■ Jjunkite saugiklj, pakeiskite, jjunkite tinklo jungiklj; patikrinkite laidą įtampos tikrintuvu ■ Patikrinkite jungtis
Sensorinis šviestuvas nejsijungia	■ Dienos metu nustatytas nakties režimas ■ Tinklo jungiklis IŠJUNGTAS ■ Suveikė saugiklis ■ Fiksavimo diapazonas nustatytas netiksliai	■ Nustatykite iš naujo ■ Jjunkite ■ Jjunkite, pakeiskite saugiklj; jeigu reikia, patikrinkite jungtį ■ Sureguliuokite iš naujo
Sensorinis šviestuvas neišsijungia	■ Jautrumo zonoje fiksuojamas nuolatinis judesys	■ Patikrinkite jautrumo zoną ir, jei reikia, nustatykite ją iš naujo
Sensorinis žibintas iki galo neišsijungia	■ Pasirinktas „budintis“ režimas	■ Programos nustatymo jungiklis ties 0
Sensorinis žibintas jsijungia nepageidaujamu metu	■ Jautrumo zonoje vėjas linguoja medžius ir krūmus ■ Užfiksuojami gatve važiuojantys automobiliai	■ Nustatykite jautrumo zoną iš naujo ■ Nustatykite jautrumo zoną iš naujo
Jautrumo zonoje yra didesnių metalinių objektų, pvz., automobilių arba metalo sienų	■ Nustatykite jautrumo zoną iš naujo	■ Pvz., perstatykite automobilį į kitą vietą
LED prožektorius nenurodytas „Bluetooth“ apžvalgoje	■ Pasirinktas neteisingas regionas	■ Nustatymai ➔ ES regionas / JAV regionas
Pamiršau slaptažodį	■ Neteisingai įvedus: paspauskite	mygtuką „Atkurti slaptažodį”; išjunkite maitinimą ir per 10 minučių vėl jjunkite; tada iš naujo priskirkite slaptažodį
Programėlé nepasileidžia	■ Vietovė nesuaktyvinta	■ Suaktyvinkite vietovę išmaniojo telefono nustatymuose
LED prožektorių nustatymai yra neaktyvūs	■ LED prožektorius nėra priskirtas pagrindiniu grupėje (veikia kaip pagalbinis)	■ Nustatykite pagrindinį prožektorių ■ Nustatykite LED prožektorių pagrindiniu
Nerasta jokių „Bluetooth“ LED prožektorių	■ LED prožektoriai už jautrumo zonos ribų ■ Išmaniojo telefono „Bluetooth“ ryšys išjungtas	■ Patikrinkite, ar išmaniajame telefone įjungtas „Bluetooth“ ryšys arba sumažinkite atstumą iki gaminio ■ Paleiskite paiešką iš naujo
Nėra ryšio tarp išmaniojo telefono ir LED prožektoriaus	■ Išmanusis telefonas per arti įrenginio ■ Išmanusistelefonas nesuderinamas su programėle ■ Tai ne naujausia programėlės versija	■ Mažiausias atstumas iki LED prožektoriaus – 1,5 m ■ Naudokite kitą išmanujji telefoną ■ Atnaujinkiteprogramėlę „Smart Remote“ prekyvietėje „Appstore“
