MANUALE UTENTE L810 STEINEL

1. Riguardo a questo documento

Si prega di leggere attentamente le istruzioni e di conservarle.

• Tutelato dai diritti d'autore. La ristampa, anche solo di estratti, è consentita solo previa nostra approvazione.
• Con riserva di modifiche legate al progresso della tecnica.

Spiegazione dei simboli

Avvertimento contro pericoli!

Rimando a passaggi nel documento.

2. Avvertenze generali relative alla sicurezza

Prima di effettuare qualsiasi lavoro sull'apparecchio, togliete sempre la corrente!

• Nel montaggio il cavo elettrico da allacciare deve essere fuori tensione. Prima del lavoro, occorre pertanto togliere la tensione e accertarne l'assenza mediante uno strumento di misurazione della tensione.
• L'installazione della lampada a sensore richiede lavori alla linea di alimentazione elettrica. Deve pertanto essere eseguita a regola d'arte in conformità alle norme d'installazione e alle condizioni di allacciamento nazionali. ( per es. DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

3. L 800 S / L 810 S / L 820 S / L 800 C / L 810 C / L 800 SC / L 810 SC / L 820 SC

① Involucro della lampada
② Supporto per montaggio a muro
③ Copertura in basso
④ Copertura in alto
⑤ Cavo di allacciamento alla rete incassato
⑥ Cavo di allacciamento alla rete in superficie
⑦ Gancio di montaggio per semplificare le operazioni di montaggio / scarico della trazione
⑧ Distanziatore per il conduttore in superficie
⑨ Pannello numero civico (L 820 S / L 820 SC)
⑩ Viti di fissaggio per pannello numero civico (L 820 S / L 820 SC)

⑪ Regolazione del raggio d'azione (solo S)
⑫ Regolazione del periodo di accensione (solo S)
⑬ Regolazione crepuscolare (solo S)
⑭ Impostazione programmi (solo S)
⑮ Funzione luce continua

4. Il principio

Lampada a sensore con un rilevatore attivo di movimento. Il sensore iHF ad alta frequenza integrato irradia onde elettromagnetiche ad alta frequenza (5,8 GHz) e riceve le onde riflesse. In caso di movimento di persone nel campo di rilevamento della lampada, il sensore reagisce alle modifiche delle onde riflesse. Un microprocessore fa scattare l'istruzione di commutazione "Accendi la luce". E' possibile rilevare i movimenti anche attraverso porte, lastre di vetro e pareti sottili. (L 800 C / L 800 SC / L 810 C / L 810 SC / L 820 SC)

Le funzioni della lampada a sensore possono essere impostate tramite smartphone o tablet oppure tramite l'apposito regolatore. Un collegamento in rete Bluetooth è possibile solo tramite smartphone o tablet. (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC)

Campi di rilevamento nel caso di montaggio a parete:

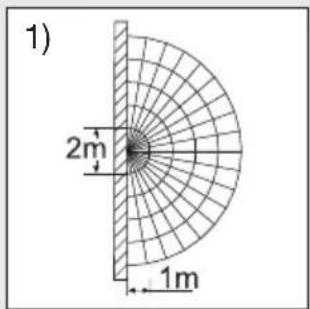

1) Raggio d'azione minimo (1 m)

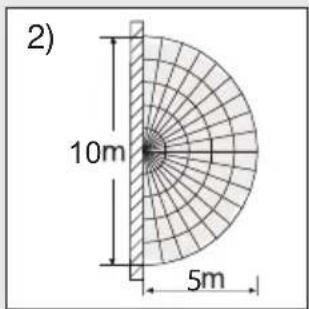

2) Raggio d'azione massimo (5 m)

1) 2m 1m

2) 10m 5m

A 5 m B 5 m C 5 m

Avvertenza:

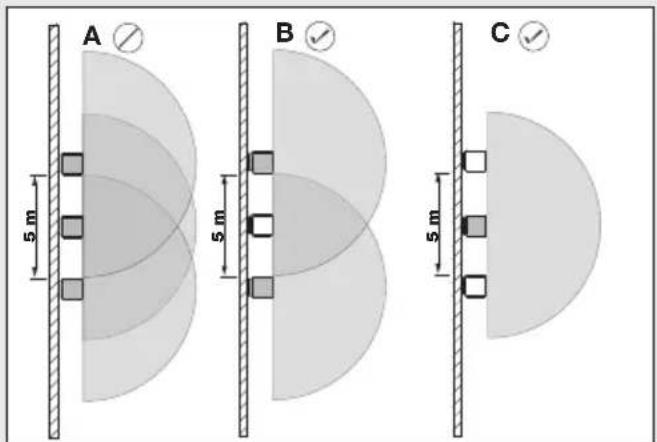

Se le lampade vengono montate troppo vicine le une alle altre, si potrebbero verificare interventi a sproposito, in quanto i segnali ad alta frequenza trasmessi interferiscono tra loro (Fig. A).

I seguenti accorgimenti aiutano a evitare questo errore:

• Montare le lampade a una distanza di almeno 5 m.
• Collegare le lampade tramite la App Smart Remote e disattivare il sensore in modo mirato in determinate lampade tramite la funzione "Sensor OFF" (Fig. B + C). Tramite il collegamento a rete, in caso si verificasse un movimento si attivano anche le lampade il cui sensore è disattivato.

Avvertenza: La potenza del sensore iHF d'alta frequenza è di ca. 1 mW – equivale solo ad un millesimo della potenza di trasmissione di un telefono cellulare o di un microonde.

Avvertenza: Il sensore si presta per il comando automatico della luce. I fenomeni atmosferici possono avere influenza sul funzionamento del sensore; in caso di forti folate di vento, neve, pioggia o grandi ne è possibile che esso intervenga a sproposito.

5. Allacciamento elettrico

Ai fini di poter raggiungere il raggio di azione indicato di 5 m si consiglia un'altezza di montaggio di ca. 2 m.

Eseguite l'allacciamento alla rete (v. Fig.)

Il cavo di collegamento alla rete ha 3 fili.

L = filo di fase (di prevalenza nero, marrone o grigio)

N = conduttore neutro (di norma blu)

PE = conduttore di terra (verde/giallo)

In caso di dubbio occorre identificare il cavo con un indicatore di tensione e poi disinserire nuovamente la tensione. Fase (L) e filo di neutro (N) vengono allacciati al morsetto isolante.

Importante: Lo scambio di collegamenti causa un corto circuito nell'apparecchio o nella sua valvoliera. In questo caso i singoli cavi devono essere reidentificati e quindi collegati a nuovo.

Avvertenza: La sorgente luminosa di questa lampada non è sostituibile; in caso ciò fosse necessario, per es. alla fine della sua durata utile, occorre cambiare l'intera lampada.

LED LED

Sulla linea di alimentazione della rete può essere installato un interruttore di rete per accendere e spegnere.

6. Funzioni

Dopo che l'apparecchio è stato montato completamente e l'allacciamento alla rete è stato effettuato, si può mettere in funzione la lampada a sensore. Quando la lampada viene messa in funzione manualmente mediante l'interruttore della luce, essa si spegne dopo 1 secondo per la fase di misurazione ed è attiva per il funzionamento con sensore. Non è necessario azionare nuovamente l'interruttore della luce.

Funzioni impostabili tramite la App Smart Remote (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC) o regolatore.

Avvertenza: Valgono di volta in volta le impostazioni che sono state effettuate sull'ultimo dispositivo di comando utilizzato.

App Smart Remote

Per la configurazione della lampada con smar- tphone o tablet dovete scaricare la App STEINEL Smart Remote dal Vostro AppStore. A tale scopo è necessario uno smartphone o tablet.

Codici QR

Ulteriori funzioni sono possibili solo tramite la App Smart Remote:

• Luce principale / livello luce notturna regolabile
• Regolazione del raggio d'azione avanzata
  – Collegamento in rete di gruppi
• Regolazione crepuscolare tramite Teach-In

Regolazione del raggio d'azione (sensibilità) (solo S)

Impostazione di fabbrica: 5 m

Con il concetto di raggio d'azione si intende l'area a forma di semicerchio che risulta come campo di rilevamento sul pavimento quando si effettua il montaggio della lampada a 2 m di altezza.

max off min

• Potenziometro "max" = raggio d'azione massimo 5 m
• Potenziometro "min" = raggio d'azione minimo 1 m
• Potenziometro "off" = sen- sore off

Sensor off: Il rilevamento del movimento e tutte le altre funzioni del sensore sono completamente disattivati. Per l'impostazione del campo di rilevamento si consiglia di scegliere il periodo più breve, 5 sec.

Regolazione del periodo di accensione (ritardo dello spegnimento) (solo S)

Impostazione di fabbrica: 5 secondi

Il periodo in cui si desidera che la lampada rimanga accesa può essere impostato con regolazione continua tra ca. 5 s e max. 15 min (per S) o tra 5 s e max. 60 min (per SC).

• = tempo massimo
  (15 min ovvero 60 min)
• = tempo mínimo (5 s)

Ogni volta che viene rilevato un movimento prima che decorra questo periodo di tempo, il contaminuti si azzera. Quando impostate il campo di rilevamento e quando eseguite il test di funzionamento, è consigliabile impostare il tempo minimo.

Avvertenza: Ogni volta che viene spenta la lampada, il rilevamento di movimenti viene interrotto per circa 1 secondo. Solo dopo che è trascorso questo periodo di tempo la lampada è in grado di accendere nuovamente la luce in caso di un movimento nell'ambito del raggio d'azione.

Regolazione luce crepuscolare (soglia d'intervento) (solo S)

Impostazione di fabbrica: 2000 Lux

La soglia d'intervento della lampada può essere impostata con regolazione continua tra ca. 2 Lux e 2.000 Lux.

ca.2.000_Lux. crepuscolare ca.

Regolatore su:

Per la regolazione del campo di rilevamento in caso di luce diurna il regolatore deve essere impostato su 2000 lux.

Impostazione programmi (solo S)

0 30 min 10 min

0 min = accensione graduale della luce / no luce notturna ON a partire dal valore crepuscolare impostato

10 min = accensione graduale della luce + luce notturna ase 10 minuti

30 min = accensione graduale della luce + luce notturna 30 minuti

= accensione graduale della luce + luce notturna per tutta la notte

7. Funzionamento con luce continua ⑮

Se viene montato un interruttore di rete nella linea di allacciamento alla rete, oltre alle semplici operazioni di accensione e spegnimento sono possibili anche le seguenti funzioni:

Funzionamento con sensore 15.1:

Accensione della luce

(se la lampada è in posizione OFF):

Interruttore 1 × OFF e ON. La lampada rimane accesa per il periodo impostato.

Spegnimento della luce

(se la lampada è in posizione ON):

Interruttore 1 × OFF e ON. La lampada si spegne, ossia passa in funzionamento con sensore.

Funzionamento a luce continua 15.2:

1) Accensione della luce continua:

Interruttore 2 × OFF e ON La lampada viene impostata per 4 ore su luce continua ( il LED blu si illumina dietro il diffusore ④ ). Alla scadenza di tale periodo ritorna automaticamente nella modalità funzionamento con sensore ( LED blu spento ).

2) Disattivazione della funzione luce continua:

Interruttore 1 × OFF e ON La lampada si spegne, ossia passa al funzionamento con sensore.

Importante: L'azionamento ripetuto dell'interruttore deve avvenire rapidamente (entro 0,2 - 1 Secondi).

Cos'è l'accensione graduale della luce?

La lampada a sensore dispone di una funzione di accensione graduale della luce. Ciò significa che la luce al momento dell'accensione non viene accesa direttamente al massimo della potenza, bensì la luminosità viene aumentata lentamente entro un secondo fino a 100%. Analogamente lo spegnimento non è immediato, bensì la luce si spegne lentamente.

Che cos'è la luce notturna?

La luce notturna permette un'illuminazione continua durante la notte a una potenza pari al 10% circa della potenza luminosa. Solo in caso di movimento all'interno del campo di rilevamento la luce passa (per il periodo impostato, vedi Regolazione del periodo di accensione ⑫) al massimo flusso luminoso utile (100%). Dopo di che la lampada passa alla luce base (ca. 10 %). Nella versione SC la lampada passa alla luce base da voi pre-impostata (10-50%).

Avvertenza: Nella modalità di dimmerazione, a seconda della rete locale, si può verificare un leggero sfarfallio dei LEDs. Ciò non denota un difetto del prodotto e non costituisce pertanto motivo di reclamo.

8. Cura/Manutenzione

Il prodotto non necessita di manutenzione. In caso di imbrattamento si può pulire la lampada con un panno umido ( senza impiegare detergenti ).

Importante: l'alimentatore non è sostituibile.

Apparecchi elettrici, accessori e materiali d'imballaggio devono essere consegnati a un centro di riciclaggio riconosciuto.

Non gettate gli apparecchi elettrici assieme ai rifiuti domestici!

Solo per paesi UE: conformemente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli apparecchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto.

10. Dichiarazione di conformità

Il fabbricante, STEINEL Vertrieb GmbH, dichiara che il tipo di apparecchiatura radio L 800 SC / L 800 S / L 800 C / L 810 SC / L 810 S / L 810 C / L 820 SC / L 820 S è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.steinel.de

11. Garanzia del produttore

Questo prodotto STEINEL viene costruito con la massima cura, con controlli di funzionamento e del grado di sicurezza in conformità alle norme vigenti in materia; vengono poi effettuati collaudi con prove a campione. STEINEL si assume la responsabilità di una fabbricazione ed un funzionamento perfetti. La garanzia si estende a 36 mesi ed inizia il giorno d'acquisto da parte dell'utilizzatore finale. Noi eliminiamo difetti riconducibili al materiale o alla fabbricazione; la prestazione della garanzia consiste a nostra discrezione nella riparazione o nella sostituzione dei pezzi difettosi. Il diritto alla prestazione di garanzia viene a decadere in caso di danni a pezzi soggetti ad usura nonché in caso di danni o difetti che sono da ricondurre ad un trattamento inadeguato o ad una cattiva manutenzione. Sono esclusi dal diritto di garanzia gli ulteriori danni conseguenti che si verificano su oggetti estranei. La garanzia viene prestata solo se l'apparecchio viene inviato non smontato, ben imballato e accompagnato da una breve descrizione del difetto e dallo scontrino o dalla fattura (in cui siano indicati la data dell'acquisto e il timbro del rivenditore), al centro di assistenza competente.

Centro assistenza riparazioni: Dopo la scadenza del periodo di garanzia o in caso di difetti per i quali non si ha diritto alla prestazione di garanzia, siete pregati di rivolgerVi al centro di assistenza più vicino per informarVi sulla possibilità di riparazione.

1. Dati tecnici

Dimensioni (A × L × P) 88 × 230 × 145 mm (L 800 S / L 800 SC / L 800 C)91 × 230 × 145 mm (L 810 S / L 810 SC / L 810 C)260 × 230 × 145 mm (L 820 S / L 820 SC)
Materiale Involucro della lampada: alluminioDiffusore: plastica
Allacciamento alla rete 220 – 240 V, 50/60 Hz
Potenza assorbita ( P_on ) 7,50 W (L 800 S / L 800 SC / L 800 C)9,80 W (L 810 S / L 810 SC / L 810 C)9,80 W (L 820 S / L 820 SC)
Potenza assorbita sensori iHF /Power consumption of iHF sensor	0,61 W (solo SC / C)
Potenza luminosa 466 lm (L 800 S / L 800 SC / L 800 C)679 lm (L 810 S / L 810 SC / L 810 C)679 lm (L 820 S / L 820 SC)
Efficienza 62 lm/W (L 800 S / L 800 SC/ L 800 C)69 lm/W (L 810 S / L 810 SC / L 810 C)69 lm/W (L 820 S / L 820 SC)
Indice di resa cromatica R	a = 82
Standby rete ( P_net ) 0,40 W (solo SC / C)
Fattore potenza 0,89
Temperatura del colore	3000 Kelvin (bianco caldo)
Durata utile media misurata(L70B50 a 25 °C)	>60.000 ore
Angolo di rilevamento	160° con protezione antistrisciamento (solo SC / C)
Raggio d'azione del rilevamento	1 – 5 m (solo SC / C)
Regolazione crepuscolare	2 – 2000 LuxPer C: solo in combinazione con un prodotto a senso
Regolazione del periododi accensione	Per SC: 5 s - 60 minPer S: 5 s - 15 minPer C: solo in combinazione con un prodotto a senso
Luce nottuma	Per S: 0 %, 10 % (impostabile solo tramite regolatorePer SC: 0 %, 10 - 50 % (optional con Smart Remote)Per C: 0 - 50 % accensione graduale della luce (opticRemote) e solo in combinazione con un prodotto a senso
Luce continua	attivabile per 4 ore
Grado di protezione	IP44
Classe di protezione	II
Temperatura ambiente	tra -20 °C e +40 °C
Frequenza Bluetooth	2,4 – 2,48 GHz (L 800 / L 810 / L 820 SC)

IT

Potenza di trasmissione Bluetooth 5 dBm / 3 mW (L 800 / L 810 / L 820 SC)

Frequenza sensore 5,8 GHz

Potenza di trasmissione sensore < 1 mW

Consistenza del colore SDCM Valore iniziale: 3

Distribuzione dell'intensità luminosa

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

L 800 S / L 800 SC / L 800 C L 810 S / L 810 SC / L 810 C L 820 S / L 820 SC

(L 800 S / L 800 SC / L 800 C) Questo prodotto contiene una sorgente luminosa che corrisponde alla classe di efficienza energetica "E"

(L 810 S / L 810 SC / L 810 C) (L 820 S / L 820 SC)

Questo prodotto contiene una sorgente luminosa che corrisponde alla classe di efficienza energetica "D"

13. Disturbi di funzionamento

Guasto Causa Rimedio

Lampada a sensore priva di tensione	■ Il fusibile è intervenuto, interruttore non acceso, cavo di alimentazione interrotto■ Corto circuito	■ Attivare o sostituire il fusibile; accendere l'interruttore di rete; controllare la linea di alimentazione con un voltmetro■ Controllare gli allacciamenti	IT
La lampada a sensore non si accende	■ In caso di funzionamento con luce diurna la regolazione di luce crepuscolare è impostata sul funzionamento di notte■ Interruttore principale su OFF■ Il fusibile è intervenuto■ Campo di rilevamento non impostato con direzione giusta	■ Effettuare una nuova regolazione■ Accendere■ Attivare o sostituire il fusibile; all'occorrenza controllare l'allacciamento■ Effettuare una nuova regolazione
La lampada a sensore non si spegne	■ Movimento continuo nel campo di rilevamento	■ Controllare il campo e se necessario ripetere la registrazione
La lampada a sensore non si spegne completamente	■ È stata selezionata la luce notturna	■ Selettore di programma impostato su 0
La lampada a sensore si accende a sproposito	■ Il vento muove alberi e cespugli nel campo di rilevamento■ Vengono rilevate automobili sulla strada	■ Spostare il campo■ Spostare il campo
Nel campo di rilevamento si trovano oggetti di metallo di grandi dimensioni, per es. automobili o pareti di metallo	■ Spostare il campo	■ per es. parcheggiare l'auto in un altro luogo
Il faro LED non compare nella panoramica Bluetooth	■ È stata selezionata la regione sbagliata	■ Impostazioni ➔ Regione UE / Regione US
Password dimenticata		■ Dopo una digitazione sbagliata: premere il pulsante "Reimposta la password"; staccare e riattaccare la corrente entro 10 minuti, dopo di ciò assegnare una nuova password
La app non si avvia	■ La posizione non è attivata	■ Attivare la posizione nelle imposta-zioni dello smartphone
Le impostazioni per faro LED sono disattivate	■ Il faro LED non è dichiarato come Master del gruppo (modalità Slave)	■ Impostare il faro Master■ Dichiarare il faro LED come master
Non si trovano fari LED Bluetooth	■ I fari LED non si trovano entro il raggio d'azione■ Bluetooth è disattivato sullo smartphone	■ Verificare se nello smartphone Bluetooth è attivato oppure ridurre la distanza dal prodotto■ Riavviare la ricerca
Non è possibile creare un collegamento tra smartphone e faro LED	■ Lo smartphone è troppo vicino all'apparecchio■ Lo smartphone non è compatibile con la app■ La versione della app non è aggiornata	■ La distanza dal faro LED deve essere di almeno 1,5 m■ Utilizzare un altro smartphone■ Aggiornare la app Smart Remote nell'Appstore

☀ = modo diurno
= modo noturno
