HASZNÁLATI ÚTMUTATÓ L810 STEINEL
1. Tudnivaló a dokumentummal kapcsolatban
Kérjük, olvassa el figyelmesen és örizze meg!
- Szerzói jogvédelem alatt áll. Sokszorosítani, kivonatosan is, csak az engedélyünkkel szabad.
- A műszaki fejlődést szolgáló változtatások jogát fenntartjuk.
Jelmagyarázat
Figyelmeztetés veszélyekre!
A dokumentum szöveghelyeire utal.
2. Általános biztonsági útmutatások
Munkavégzés előtt szakítsa meg a készülék tápfeszültségét!
- Szereléskor a csatlakoztatni kívánt vezetéknek-feszültségmentesnek kell lennie. Ezért a szerelés megkezdése előtt kapcsolja le az áramot, és feszült-ségjelzővel ellenőrizze a feszültségmentességet.
- A mozgásérzékelős lámpa bekötésekor hálózati feszültséggel végzett munkáról van szó. Ezért azt szakszerű módon, a saját országában szokásos bekötési előírások betartásával, és a csatlakoztatási feltételek figyelembe vételével kell elvégezni. (pl. DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)
3. L 800 S / L 810 S / L 820 S / L 800 C / L 810 C / L 800 SC / L 810 SC / L 820 SC
① Lámpaház
② Fali tartó
③ Alsó borítás
④ Felső borítás
⑤ Hálózati vezeték vakolat alatt
⑥ Hálózati vezeték vakolat fölött
⑦ Szerelést segítő / vezetékeket tehermentesítő kampó
⑧ Távtartó vakolat feletti vezetékezéshez
⑨Házszám-panel
(L 820 S / L 820 SC)
⑩ Rögzítő csavar a házszám-panelhez (L 820 S / L 820 SC)
⑪ Hatótáv beállítás (csak S)
⑫ Időbeállítás (csak S)
⑬ Szürkületi beállítás (csak S)
⑭ Programbeállítás (csak S)
⑮ Folyamatos világítási funkció
4. Működési elv
Mozgásérzékelős lámpa aktív mozgásérzékelővel. A beépített iHF érzékelő (5,8 GHz-es) nagyfrekvenciás elektromágneses hullámokat bocsát ki, és felfogja azok visszaverődését. A szenzor a lámpa érzékelési tartományában történő legkisebb emberi mozgás esetén is érzékeli a visszhang megváltozását. A mikroprocesszor azután kiadja a "Világítást bekapcsolni" parancsot. Az érzékelés ajtókon, üvegtáblákon vagy vékony falakon keresztül is lehetséges. (L 800 C / L 800 SC / L 810 C / L 810 SC / L 820 SC)
A mozgásérzékelős lámpa működését okostelefonról és tabletről, vagy állítócsavarral is be lehet állítani. Bluetooth hálózatba kapcsolás csak okostelefonról vagy tabletről lehetséges. (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC)
Érzékelési tartományok falra történő felszerelés esetén:
1) Minimális hatótávolság (1 m)
2) Maximális hatótávolság (5 m)


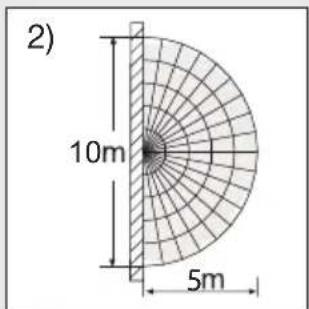

2) 10m 5m


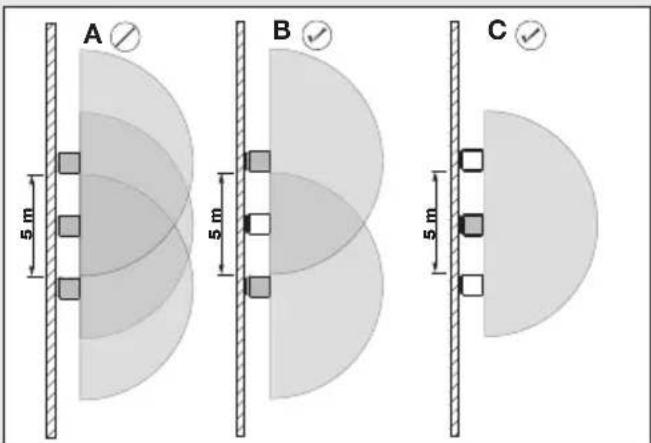

A 5 m B 5 m C 5 mTudnivaló:
Ha a lámpákat egymástól túl kis távolságra szereli, az hibás működést eredményezhet, mivel a kiadott magas frekvenciás jelek zavarják egymást (A ábra).
A következő intézkedések segítenek ezt a hibát kiküszöbölni:
- A lámpákat egymástól legalább 5 m távolságban szerelje fel.
- A lámpákat a Smart Remote App alkalmazáson keresztül kapcsolja hálózatba, és az érzékelőt a Sensor-Off funkció segítségével az egyes lámpákon célzottan kapcsolja le (B + C ábra). A hálózatba kapcsolás következtében mozgás észlelése esetén azok a lámpák is bekapcsolnak, amelyek érzékelője ki van kapcsolva.
Megjegyzés:
Az iHF érzékelő nagyfrekvenciás sugárzási teljesítménye kb. 1 mW – ez egy mobiltelefon vagy mikrohullámú sütő sugárzásának mindössze 1000-ed része.
Megjegyzés:
A mozgásérzékelő fényforrás automatikus kapcsolására alkalmas. Az időjárási behatások befolyásolhatják az érzékelő működését, erős széllökések, hóesés, eső, jégeső esetén téves kapcsolás történhet.
5. Elektromos csatlakozás
Ha a megadott 5 m-es hatótávolságot szeretné elérni, célszerű kb. 2 m-es szerelési magasságot választani.
A hálózati vezeték csatlakoztatása (ld. az ábrát) A hálózati betápvezeték 3-erű kábelből áll:
L = fázis ( többnyire fekete, barna vagy szürke) N = nulla vezető ( többnyire kék) PE = védővezető (zöld/sárga)
Bizonytalanság esetén a kábeleket feszültségjelző segítségével azonosítania kell; majd le kell róluk kapcsolni a feszültséget! A fázist ( L ) és a nulla vezetéket ( N ) kösse be a sorozatkapocsba.
Fontos:
A csatlakozások felcserélése később zárlathoz vezet a készülékben vagy az Ön biztosítékdobozában. Ebben az esetben ismét azonosítani kell az egyes kábeleket, és újból össze kell kötni őket.
Megjegyzés:
A lámpa fényforrását nem lehet cserélni; amennyiben a fényforrást cserélni kell ( pl. ha élettartamának végére ért ), a teljes lámpát le kell cserélni.
6. Funkciók
Miután rászerelte házat, és a lámpát hálózatra csatlakoztatta, használatba veheti a mozgásérzékelős lámpát. Amikor a világításkapcsoló segítségével manuálisan használatba veszi a lámpát, az 1 mp bemérési szakasz letelte után kikapcsol, majd a mozgásérzékelős üzemmódba lép.
A világításkapcsoló ismételt működtetése nem szükséges.
A működést Smart Remote App (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC) alkalmazáson keresztül vagy állítócsavarral lehet szabályozni.
Megjegyzés:
Mindig az utoljára használt kezelőelemen végrehaj- tott beállítások érvényesülnek.
Smart Remote App
A lámpa okostelefonra vagy tabletre történő konfigurálásához töltse le a STEINEL Smart Remote App alkalmazást az AppStore-ból. Bluetooth-képes okostelefonra vagy táblagépre lesz szüksége.
QR-kódok
Android
További műveletek csak a Smart Remote App alkalmazással:
– Főfény- / alapfény szint beállítható
– Kibővített hatótávolság beállítás
– Adathálózati csoportba kötés
– Szürkületi beállítás betanítással
Hatótávolság beállítása (érzékenység) (csak S)
gyári beállítás: 5 m
Hatótávolság alatt egy félkör alakú területet értünk a talajon, amely 2 m-es magasságban történő felszerelés esetén érzékelési tartományként adódik.
- Potméter "min" = min. hatótávolság 1 m
-Potméter"ki"/ "off" = Érzékelő ki
Sensor off: A mozgásérzékelés és minden más érzékelőfunkció mindenestül ki van kapcsolva. Az érzékelési tartomány beállításakor ajánlott a legrövidebb 5 sec időt beállítani.
Időbeállítás (kikapcsolás-késleltetés) (csak S)
Gyári beállítás: 5 mp
A lámpa kívánt világítási idejét fokozatmentesen kb. 5 mp és max. 15 perc között (S esetén) vagy kb. 5 mp és max. 60 perc között (SC esetén) lehet beállítani.
Beállítógomb állása:
- = maximális idő
(15 perc, ill. 60 perc). - = minimális idő ( 5 mp ).
Ha az eszköz a beállított idő letelte előtt érzékel mozgást, az időkapcsoló óra újból elindul. Az érzékelési tartomány beállításához és a működés ellenőrzéséhez a legrövidebb idő beállítása ajánlott.
Megjegyzés:
A lámpa kikapcsolása után a mozgásérzékelés kb. 1 mp időtartamra szünetel. Csak ennek az időnek a letelte után képes a lámpa mozgás esetén ismét bekapcsolni.
Alkonykapcsoló-beállítás (érzékenységi küszöb) (csak S)
Gyári beállítás: 2000 lux
A lámpa kívánt megszólalási küszöbértékét fokozatmentesen lehet állítani kb. 2 lux és 2000 lux között.
= Nappali üzem
= Alkony üzemmód
Az érzékelési tartomány beállításánál nappali fénynél a szabályzó gombot állítsa 2000 luxra.
Programbeállítás (csak S)
10 min = lágy bekapcsolás + alapfényerő 10 percig
30 min = lágy bekapcsolás + alapfényerő 30 percig
= lágy bekapcsolás + alapfényerő egész éjjel
7. Folyamatos világítási funkció ⑮
Ha a hálózati betápvezetékben hálózati kapcsolót helyez el, az egyszerű ki- és bekapcsolás mellett még a következő műveletek is elvégezhetők:
Érzékelő üzem 15.1 :
Világítás bekapcsolása (ha a lámpa KI volt kapcsolva): Kapcsoló 1 × KI és BE. A lámpa a beállított időre bekapcsolva marad.
Világítás kikapcsolása (ha a lámpa BE volt kapcsolva): Kapcsoló 1 × Kl és BE. A lámpa kikapcsol, ill. érzékelős üzemre kapcsol.
Folyamatos világítási üzem 15.2 :
1 ) Állandó világítás bekapcsolása:
2 × KI és BE kapcsol. A lámpa 4 órára folyamatos üzembe kapcsol ( a lámpaház mögötti kék LED világít ④). Ezután automatikusan ismét az érzékelős üzemmódba kapcsol ( a kék LED kialszik).
2) Folyamatos világítás kikapcsolása:
1 × KI és BE kapcsol. A lámpa elalszik, ill. érzékelős üzemre kapcsol.
Fontos:
A kapcsolót (a 0,2–1 mp-es tartományban) egymásután többször gyorsan kell kapcsolni.
Mi az a lágy bekapcsolás?
A mozgásérzékelős lámpa ún. lágy-bekapcsolási funkcióval rendelkezik. Ez azt jelenti, hogy bekapcsoláskor nem kapcsol azonnal teljes teljesítményre, hanem a fényerősséget egy másodperc alatt lassan növeli 100%-ra. Kikapcsoláskor ugyanígy lassan szabályozza le a fényerőt.
Mi az alapfényerő?
Az alapfényerő kb. 10%-os fényerővel egész éjszaka folyamatosan ég. A lámpa csak az érzékelési tartományban történő mozgás esetén kapcsol maximális fényteljesítményre (100%-ra) (a beállított ideig, lásd az ⑫ időbeállítást). Ezután a lámpa ismét alapfényerőre kapcsol (kb. 10%). Az SC-változat esetén a lámpa az Ön által előre beállított alapfényerőre (10-50%) kapcsol.
Megjegyzés:
Fényerőszabályozás üzemmódban a helyi elektromos hálózattól függően a LED-ek enyhén villoghatnak. Ez nem jelenti a berendezés hibáját, és nem ad okot reklamációra.
8. Karbantartás/ápolás
A termék nem igényel karbantartást.
A lámpa felülete szennyeződés esetén ( tisztítószer alkalmazása nélkül ) nedves kendővel tisztítható meg.
Fontos: A vezérlőmű nem cserélhető.
Gondoskodjon az elektromos készülékek, a tartozékok és a csomagolás környezetbarát újrahasznosításáról.
Ne dobjon elektromos készülékeket a háztartási szemétbe!
Csak az EU-országok esetében: A használt elektromos és elektronikus berendezésekre vonatkozó hatályos európai irányelvek értelmében és azok nemzeti jogrendszerbe történő átültetése szerint a már nem működőképes elektromos berendezéseket külön kell gyűjteni és környezetbarát újrahasznosításukról kell gondoskodni.
10. Megfelelőségi nyilatkozat
STEINEL Vertrieb GmbH igazolja, hogy a L 800 SC / L 800 S / L 800 C / L 810 SC / L 810 S / L 810 C / L 820 SC / L 820 S típusú rádióberendezés megfelel a 2014/53/EU irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: www.steinel.de
11. Gyári garancia
Ezt a Steinel-terméket a legnagyobb gondossággal gyártották, működését és biztonságosságát az érvényes előírások szerint bevizsgálták, majd szúró-próba szerűen ellenőrizték. A Steinel garanciát vállal a kifogástalan minőségre és működésre. A garancia ideje 36 hónap, ami a vásárlás napján kezdődik. Minden olyan hibát kijavítunk, ami anyag- vagy gyártási hibára vezethető vissza. A garancia teljesítésének módját mi választjuk meg: ez lehet a hibás alkatrész megjavítása vagy kicserélése. A garancia nem vonatkozik a kopóalkatrészeken bekövetkező károkra, valamint az olyan károkra és hiányosságokra, amelyek a szakszerűtlen kezelés vagy kar-bantartás miatt következnek be. Idegen objektumokon keletkező következményes károk ki vannak zárva a garancia köréből.
Garanciát csak akkor vállalunk, ha a készüléket szétszereletlen állapotban jól becsomagolják, mellékelik a hiba rövid leírását, a (vásárlás időpontjával és a kereskedő pecsétjével ellátott) pénztár blokkot vagy számlát, és ezeket elküldik az illetékes szerviznek.
Javító szolgálat: A garanciaidő lejárta után, vagy a garancia hatálya alá nem tartozó hiányosságok esetén tudakolja meg az Önhöz legközelebb eső szervizünkben, hogy milyen lehetőségei vannak a helyreállításra.
3 ÉV GYÁRTÓI GARANCIA
- Műszaki adatok
| Méretek (Ma × Sz × Mé) | 88 × 230 × 145 mm | (L 800 S / L 800 SC / L 800 C) |
| 91 × 230 × 145 mm | (L 810 S / L 810 SC / L 810 C) | |
| 260 × 230 × 145 mm | (L 820 S / L 820 SC) |
Anyag Lámpaház: alumínium / Lámpaburkolat: műanyag
Hálózati csatlakozás 220-240 V, 50/60 Hz
Teljesítményfelvétel ( P_on ) 7,50 W (L 800 S / L 800 SC / L 800 C) 9,80 W (L 810 S / L 810 SC / L 810 C) 9,80 W (L 820 S / L 820 SC)
| iHF érzékelők teljesítményfelvétele / 0,61 W (csak SC / C)Power consumption of iHF sensor | |||
| Fényerő 466 lm (L 800 S / L 800 SC / L 800 C)679 lm (L 810 S / L 810 SC / L 810 C)679 lm (L 820 S / L 820 SC) | |||
| Hatásfok 62 lm/W (L 800 S / L 800 SC/ L 800 C)69 lm/W (L 810 S / L 810 SC / L 810 C)69 lm/W (L 820 S / L 820 SC) | |||
| Színvisszaadási index Ra = 82 | |||
| Készenlét hálózat (Pnet) 0,40 W (csak SC / C) | |||
| Teljesítménytényező 0,89 | |||
| Színhőmérséklet 3000 Kelvin (melegfehér) | |||
| Mittlere Bemessungslebensdauer(L70B50 bei 25 °C) > 60000 óra | |||
| Érzékelési szög 160°, alákúszás-védelemmel (csak SC / C) | |||
| Érzékelési hatótávolság 1-5 m (csak SC / C) | |||
| Szürkületi beállítás 2-2000 lux C esetén: Csak Bluetooth-érzékelős termékkel kombináltan | |||
| Időbeállítás SC esetén: 5 mp - 60 percS esetén: 5 mp - 15 percC esetén: Csak Bluetooth-érzékelős termékkel kombináltan | |||
| Alapvilágítás S esetén: 0%, 10% (csak szabályozó gombbal állítható)SC esetén: 0%, 10 - 50% (külön rendelhető Smart Remote-tal)C esetén: 0 - 50% lágy bekapcsolás (külön rendelhető Smart Remo-te-tal) és csak egy Bluetooth-érzékelős termékkel kombinálva | |||
| Folyamatos világítás | (4 órára) bekapcsolható | ||
| Védettségi mód | IP 44 | ||
| Védettségi osztály | II | ||
| Környezeti hőmérséklet -20 °C és +40 °C között | |||
| Bluetooth frekvencia | 2,4-2,48 GHz (L 800 / L 810 / L 820 SC) | ||
| Bluetooth adóteljesítmény | 5 dBm / 3 mW (L 800 / L 810 / L 820 SC) | ||
| Frekvenciaérzékelő | 5,8 GHz | ||
| Adóteljesítmény-érzékelő | < 1 mW | ||
| Színkonzisztencia SDCM | Kiindulási érték: 3 | ||
| Fényerőeloszlás |  L 800 S / L 800 SC / L 800 CL 810 S / L 810 SC / L 810 CL 820 S / L 820 SC |  | |
| (L 800 S / L 800 SC / L 800 C) | Ez a termék egy „E” energiahatékonysági osztályú fényforrást tartalmaz | ||
| (L 810 S / L 810 SC / L 810 C)(L 820 S / L 820 SC) | Ez a termék egy „D” energiahatékonysági osztályú fényforrást tartalmaz | ||
13. Üzemzavarok
Zavar Oka Elhárítása
| A mozgásérzékelős lámpánnincs feszültség | ■ Kioldott a biztosíték, nincs be-kapcsolva, megtört a vezeték■ Rövidzárlat | ■ Kapcsolja be a biztosítékot, cse-rélje ki, kapcsolja be a hálózati kapcsolót, ellenőrizze a vezeté-ket a feszültségellenőrzővel■ Ellenőrizze a csatlakozásokat |
| A mozgásérzékelős lámpa nem kapcsol be | ■ Nappali üzemnél, az alkonykap-csoló éjszakai állásban van■ A hálózati kapcsoló KI van kapcsolva■ Kioldott a biztosíték■ Az érzékelési területet nem az adott cél elérésére állították be | ■ Újra beállítani■ Bekapcsolás■ Kapcsolja be a biztosítékot, cserélje, esetleg ellenőrizze a csatlakozásokat■ Állítsa be újra |
| A mozgásérzékelős lámpa nem kapcsol ki | ■ Folyamatos mozgás az érzékelé-si területen | ■ A terület ellenőrzése és esetle-ges újraszabályozása |
| A mozgásérzékelős lámpa nem kapcsol ki teljesen | ■ Alapfényerő kiválasztva | ■ Programkapcsoló 0. állásban |
| A mozgásérzékelős lámpakérés nélkül bekapcsol | ■ A szél mozgatja az érzékelésiterületen található fákat és bokrokat■ Az utcán elhaladó autók érzé-kelése | ■ Módosítsa az érzékelési területet■ Módosítsa az érzékelési területet |
| Nagyobb fém tárgyak, mint pl.autók vagy fémfalak vannak az érzékelési tartományban. | ■ Módosítsa az érzékelési területet | ■ pl. parkoljon máshová az autóval |
| A LED-fényszóró nem szerepel a Bluetooth áttekintésben | ■ Helytelenül választotta ki a régiót | ■ Beállítások→ EU-régió/US-régió |
| Elfelejtett jelszó ■ Helytelen bevitelt követően: | Nyomja meg a „Jelszó visszaállí-tása” gombot; 10 percen belül kapcsolja ki az áramot majd kapcsolja vissza; ezután írja be újra a jelszót | |
| Nem indul az App | ■ A helyszín nem aktív | ■ Aktiválja a helyszínt az okostele-fon beállításaiban |
| A LED-fényszóró beállításai ki vannak szürkítve | ■ A LED-fényszórónak nincs csoportmester minősítése (másodlagos lámpa üzemmód) | ■ A mesterfényszóró beállítása■ A LED-fényszóró mesternek minősítése |
| Nem találhatóLED-fényszóró | ■ Hatótávolságon belül nem található LED-fényszóró■ Az okostelefonon deaktiválták a Bluetooth alkalmazást | ■ Ellenőrizze, hogy az okostelefon-ban aktiválva van-e a Bluetooth, vagy csökkentse a termék távolságát■ Indítsa újra a keresést |
| Nincs hívásfelépítésaz okostelefonról aLED-fényszóró felé | ■ Az okostelefon túl közel van a készülékhez■ Az okostelefon nem App-kompatibilis■ Az App változat nem a legfrissebb | ■ A távolság a LED-fényszóróhoz legalább 1,5 m■ Más okostelefon használata■ A Smart Remote App frissítése az Appstore-ban |
