KÄYTTÖOHJE L810 STEINEL
Lue huolellisesti ja säilytä tulevaa tarvetta varten!
- Tekijänoikeudellisesti suojattu. Jälkipainatus (myös osittainen) sallittu vain, mikäli annamme siihen luvan.
- Oikeudet teknistä kehitystä palveleviin muutoksiin pidätetään.
Symbolit
Vaaroista ilmoittava varoitus!
Viite asiakirjan tekstin kohtiin.
2. Yleiset turvaohjeet
Katkaise virta, ennen kuin suoritat laitteelle mitään toimenpiteitä!
- Asennus on tehtävä jännitteettömänä. Katkaise siksi ensin virta ja tarkista jännitteettömyys jännitteenkoettimella.
- Tunnistinvalaisin liitetään verkkojännitteeseen. Asennus on suoritettava asiantuntevasti. Voimassa olevia asennus- ja liitäntäohjeita on noudatettava.
3. L 800 S / L 810 S / L 820 S / L 800 C / L 810 C / L 800 SC / L 810 SC / L 820 SC
① Valaisinrunko
② Seinäkiinnitysosa
③ Kupu alhaalla
④ Kupu ylhäällä
⑤ Verkkojohto, uppoasennus
⑥ Verkkojohto, pinta-asennus
⑦ Asennuskoukku helpottamaan asennusta / johtojen vedonpoistoon
⑧ Korotusholkki tulojohdon pinta-asennukseen
⑨ Talonumerokilpi (L 820 S / L 820 SC)
⑩Talonumerokilvenkiinnitysruuvit (L 820 S / L 820 SC)
⑪ Toiminta-alueen rajaus (vain S)
⑫ Kytkentäajan asetus (vain S)
⑬ Hämäryystason asetus (vain S)
⑭ Ohjelma-asetus (vain S)
⑮ Jatkuvan valon kytkentä
4. Toimintaperiaate
Tunnistinvalaisin sisältää aktiivisen liiketunnistimen. Sisäänrakennettu iHF-tunnistin lähettää suurtaajuisia sähkömagneettisia aaltoja (5,8 GHz) ja vastaanottaa niiden kaiun. Tunnistin havaitsee kaiun muuttumisen, kun valaisimen reagointialueella liikkuu ihmisiä. Mikroprosessori laukaisee tällöin "Kytke valo" -käskyn. Tunnistus on mahdollista ovien, lasiruutujen tai kevytrakenneseinien lävitse. (L 800 C / L 800 SC / L 810 C / L 810 SC / L 820 SC)
Tunnistinvalaisimen toiminnot voi säätää älypuhelimen ja tablettitietokoneen tai säätimen avulla. Bluetooth-yhteys on mahdollinen vain älypuhelimen tai tablettitietokoneen avulla. (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC)

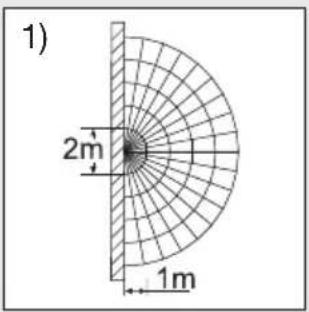

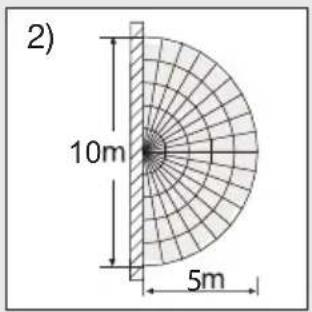

Toiminta-alueet seinäasennuksessa:
1) Pienin mahdollinen toimintaetäisyys (1 m)
2) Suurin mahdollinen toimintaetäisyys (5 m)


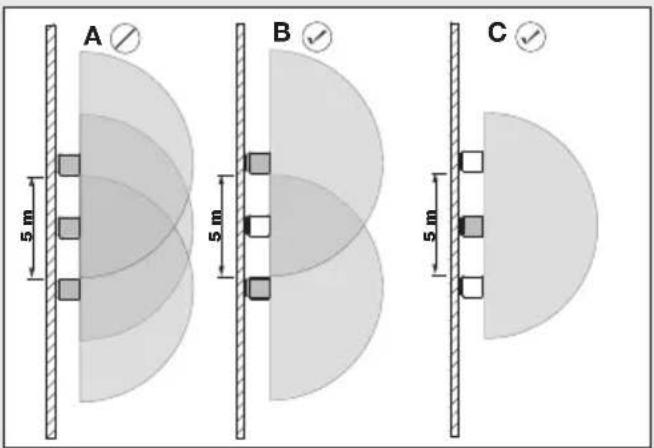

A 5 m B 5 m C 5 mHuomautus:
Virhekytkennät ovat mahdollisia, jos valaisimet asennetaan liian lähelle vierekkäin, koska lähetetyt suurtaajuussignaalit aiheuttavat keskinäisiä häiriöitä (kuva A).
Seuraavat toimenpiteet auttavat välttämään tämän ongelman:
- Asenna valaisimet vähintään 5 metrin etäisyydelle toisistaan.
- Yhdistä valaisimet Smart Remote App -sovel-luksen avulla ja kytke tunnistin kohdistetusti pois
päältä yksittäisissä valaisimissa Sensor-Off-toiminnon avulla (kuva B + C). Yhteyden ansiosta myös valaisimet, joiden tunnistin on poistettu toiminnasta, kytkeytyvät liikettä havaittaessa.
Huomautus: Suurtaajuustunnistimen lähetysteho on noin 1 mW – tämä on vain tuhannesosa kannettavan puhelimen tai mikroaaltouunin lähetystehosta.
Huomautus: Tunnistin soveltuu valon automaattiseen kytkentään.
Sääolosuhteet voivat vaikuttaa tunnistimen toimintaan. Voimakkaat tuulenpuuskat sekä lumi-, vesija raesateet saattavat aiheuttaa virhetoimintoja, koska tunnistin ei erota säässä tapahtuvia äkillisiä lämpötilan vaihteluita lämmönlähteistä.
5. Sähköliitäntä
Tunnistin on asennettava noin 5 metrin korkeuteen, jotta ilmoitettu 2 metrin toimintaetäisyys saavutetaan.
Verkkojohdon liitäntä (ks. kuva)
Verkkojohtona käytetään 3-johtimista kaapelia:
L = vaihe ( useimmiten musta, ruskea tai harmaa )
N = nollajohdin (useimmiten sininen)
PE = suojamaajohdin (vihreä/keltainen)
Epäselvissä tapauksissa johtimet on tunnistettava jännitteenkoettimella; katkaise sen jälkeen jälleen virta. Vaihe (L) ja nollajohdin (N) liitetään kytkentäliittimeen.
Tärkeää: Liitäntöjen vaihtuminen keskenään johtaa oikosulkuun laitteessa tai sulakekotelossa. Tässä tapauksessa yksittäiset johtimet on tunnistettava ja yhdistettävä uudelleen.
Huomautus: Tämän valaisimen valonlähdettä ei voi vaihtaa; koko valaisin on vaihdettava uuteen, jos valonlähde ei enää toimi (esim. sen käyttöiän päätyttyä).
6. Toiminta
Tunnistinvalaisin voidaan ottaa käyttöön, kun kotelo on asennettu ja laite on kytketty sähköverk- koon. Kun valaisin otetaan käyttöön manuaalisesti valokatkaisinta painamalla, se kytkeytyy pois päältä mittausvaihetta varten noin 1 sekunnin kuluttua ja on sen jälkeen valmis toimimaan tunnistinkäytössä. Valokatkaisinta ei tarvitse painaa uudelleen.
Toiminnot voidaan säätää Smart Remote App -sovelluksen (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC) tai säätimen avulla.
Huomautus: Viimeksi käytetyllä välineellä tehdyt asetukset ovat voimassa.
Smart Remote App -sovellus
STEINEL Smart Remote -sovellus on ladattava AppStore-myymälästä älypuhelimen tai tablettitietokoneen avulla tehtävää valaisimen konfigurointia varten. Tarvitset Bluetooth-kelpoisen älypuhelimen tai tabletin.
QR-koodit
Android
Lisätoimintoja vain Smart Remote
App -sovelluksen avulla:
– Päävalaistuksen/perusvalaistuksen tehokkuuden asetusmahdollisuus
– Laajennettu toimintaetäisyyden rajaus
- Kytkeminen ryhmään
– Hämäryystason asetus Teach-In-toiminnon avulla
Toiminta-alueen rajaus (herkkyys) (vain S)
Tehtaalla suoritettu asetus: 5 m
Toimintaetäisyydellä tarkoitetaan lattialle muodostu- vaa puolipyöreää aluetta, kun valaisin asennetaan n. 2 m:n korkeudelle.
- Säädin "min" = pienin mahdollinen toiminta-etäisyys 1 m
- Säädin "off" = Tunnistin pois päältä
Sensor off: / Tunnistin pois päältä: Liikkeen tunnistus ja tunnistimen kaikki muut toiminnot ovat poissa toiminnasta. Toiminta-aluetta säädettäessä suosittelemme valitsemaan lyhimmän ajan (5 sekuntia).
Kytkentäajan asetus (vain S)
Tehtaalla suoritettu asetus: 5 s Valaisimen kytkentäaika voidaan asettaa portaattomasti n. 5 sekunnin ja enintään 15 minuutin välille (malli S) tai n. 5 sekunnin ja enintään 60 minuutin välille (malli SC).
+ = suurin mahdollinen aika (15 min / 60 min).
- = pienin mahdollinen aika (5 s).
Jokainen tämän ajan kuluessa havaittu liike käynnistää kytkentäajan uudelleen. Toiminta-alueen asetuksen ja toiminnan testauksen ajaksi tunnistimen kytkentäaika kannattaa asettaa pienimmäksi mahdolliseksi.
Huomautus: Valaisimen sammuttua kestää aina noin 1 sekunnin ajan, kunnes tunnistin reagoi liikkeeseen toimintaalueella. Valo syttyy liikkeen yhteydessä uudelleen vasta tämän ajan kuluttua.
Hämäryystason asetus (kytkeytymiskynnys) (vain S)
Tehtaalla suoritettu asetus: 2 000 luksia Valaisimen haluttu kytkeytymiskynnys voidaan asettaa portaattomasti noin 2–2 000 luksin välille.
= päiväkäyttö
D = hämäräkäyttö
Kun toiminta-alue asetetaan valoisassa, säädin on asetettava asentoon 2000 lux.
Ohjelma-asetus (vain S)
30 min = pehmeä kytkeytyminen + perusvalaistus 30 minuuttia
= pehmeä kytkeytyminen + perusvalaistus koko pimeän ajan
7. Jatkuva valaistus ⑮
Jos verkkojohtoon asennetaan kytkin, seuraavat toiminnot ovat mahdollisia valon kytkennän ja sammuttamisen lisäksi:
Tunnistinkäyttö 15.1 :
Valon sytyttäminen (kun valaisin POIS PÄÄLTÄ): Kytkin 1 × POIS ja PÄÄLLE.
Valo palaa asetetun ajan verran.
Valon sammuttaminen (kun valaisin PÄÄLLÄ): Kytkin 1 × POIS ja PÄÄLLE.
Valaisin kytkeytyy pois / siirtyy tunnistinkäyttöön.
Jatkuvan valaistuksen kytkentä 15.2 :
1) Jatkuvan valaistuksen kytkeminen päälle:
Kytkin 2 × POIS PÄÄLTÄ ja PÄÄLLE. Valaisimen valo asetetaan palamaan 4 tunnin ajaksi ( sininen LED palaa valaisimen kuvun ④ takana ). Sen jälkeen se siirtyy automaattisesti takaisin tunnistinkäyttöön ( sininen LED sammuu ).
2) Jatkuvan valaistuksen sammuttaminen:
Kytkin 1 × POIS PÄÄLTÄ ja PÄÄLLE. Valaisin kytkeytyy pois päältä / siirtyy tunnistinkäyttöön.
Tärkeää: Kun kytkintä painetaan useamman kerran, tulisi painallusten seurata toisiaan nopeasti (0,2–1 sekunnin välein).
Mitä valon pehmeä kytkeytyminen tarkoittaa?
Tunnistinvalaisin on varustettu valon pehmeän kytkeytymisen toiminnolla. Tämä tarkoittaa, että valo ei kytkeydy heti maksimiteholla, vaan kirkkaus säädetään yhden sekunnin sisällä hitaasti 100 %:n tehoon. Valo myös sammuu hitaasti.
Mitä perusvalaistus tarkoittaa?
Perusvalaistus mahdollistaa jatkuvan valaistuksen pimeään aikaan noin 10 %:n valoteholla. Vasta toiminta-alueella tapahtuva liike kytkee valon asetetuksi kytkentäajaksi (katso kytkentäajan asetus ⑫) suurimmalle teholle (100 %). Sen jälkeen valaisin kytkee takaisin perusvalaistukseen (n. 10 %). SC-mallissa valaisin kytkeytyy asettamaasi perusvalaistukseen (10–50 %).
Huomautus: Himmennystoiminnossa LED-valois-sa saattaa esiintyä hieman välkyntää paikallisesta sähköverkosta riippuen. Kyseessä ei ole vika eikä se anna syytä reklamaatioon.
8. Huolto/hoito
Tuote on huoltovapaa.
Likaantunut valaisin voidaan puhdistaa kostealla liinalla (älä käytä puhdistusaineita).
Tärkeää: Käyttölaitetta ei voi vaihtaa uuteen.
Sähkölaitteet, tarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen kierrätykseen.
Älä heitä sähkölaitteita talousjätteiden sekaan!
Koskee vain EU-maita: Voimassa olevan eurooppalaisen sähkö- ja elektroniikkaromua koskevan direktiivin ja sen kansalliseen lainsäädäntöön saattamisen mukaisesti käyttökelvottomat sähkölaitteet on kerättävä erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.
10. Vaatimustenmukaisuusvakuutus
STEINEL Vertrieb GmbH vakuuttaa, että radiolaitetyppi L 800 SC / L 800 S / L 800 C / L 810 SC / L 810 S / L 810 C / L 820 SC / L 820 S on direktiivin 2014/53/EU mukainen. EU-vaatimustenmukai-
suusvakuutuksen täysimittainen teksti on saatavilla seuraavassa internetosoitteessa: www.stinel.de
11. Valmistajan takuu
Tämä STEINEL-tuote on valmistettu huolellisesti, ja sen toiminta ja turvallisuus on testattu voimassa olevien määräysten mukaisesti. Tuotantoa valvotaan pistokokein. STEINEL myöntää takuun tuotteen moitteettomalle toiminnalle ja rakenteelle.
Takuuaika on 36 kuukautta ostopäivästä alkaen. Tänä aikana STEINEL vastaa kaikista materiaali- ja valmistusvioista valintansa mukaan joko korjaamalla tai vaihtamalla vialliset osat. Takuun piiriin eivät kuu-lu kuluvat osat eivätkä vahingot, jotka ovat aiheu-tuneet väärästä huollosta tai käsittelystä tai laitteen putoamisesta. Takuu ei koske laitteen muille esinei-le mahdollisesti aiheuttamia vahinkoja.
Viallinen laite toimitetaan yhdessä lyhyen virheku- vauksen ja ostokuitin kanssa (ostopäivämäärä ja myyjäliikkeen leima) hyvin pakattuna lähimpään huoltopisteeseen. Takuu raukeaa, jos tuotetta on avattu enemmän kuin tuotteen asentaminen vaatii.
Korjauspalvelu:
Takuuajan jälkeen tai takuun piiriin kuulumattoman vian ollessa kyseessä ota yhteyttä huoltopalveluumme ja pyydä tietoja korjausmahdollisuuksista.
3 VUODEN VALMISTAJAN TAKUU
- Tekniset tiedot
| Mitat (K × L × S)88 × 230 × 145 mm (L 800 S / L 800 SC / L 800 C)91 × 230 × 145 mm (L 810 S / L 810 SC / L 810 C)260 × 230 × 145 mm (L 820 S / L 820 SC) | |
| Materiaali Valaisinrunko: | alumiiniValaisimen kupu: muovi |
| Verkkoliitäntä 220–240 V, 50/60 Hz | |
| Ottoteho (Pon) 7,50 W (L 800 S / L 800 SC / L 800 C)9,80 W (L 810 S / L 810 SC / L 810 C)9,80 W (L 820 S / L 820 SC) | |
| Ottoteho iHF-tunnistin /Power consumption of iHF sensor | 0,61 W (vain SC / S) |
| Valaisuteho 466 lm (L 800 S / L 800 SC / L 800 C)679 lm (L 810 S / L 810 SC / L 810 C)679 lm (L 820 S / L 820 SC) | |
| Hyötysuhde 62 lm/W (L 800 S / L 800 SC/ L 800 C) | ||
| 69 lm/W (L 810 S / L 810 SC / L 810 C) | ||
| 69 lm/W (L 820 S / L 820 SC) | ||
| Värintoistoindeksi R a = 82 | ||
| Standby verkko (Pnet) 0,40 W (vain SC / C) | ||
| Tehokerroin 0,89 | ||
| Värilämpötila 3000 kelviniä (lämmin valkoinen) | ||
| Keskimääräinen mitoituselinikä > 60 000 tuntia (L70B50 25 °C:ssa) | ||
| Toimintakulma 160°, alitussuoja (vain SC / S) | ||
| Tunnistusetäisyys 1-5 m (vain SC / S) | ||
| Hämäryystason asetus 2-2000 luksia C Vain yhdessä Bluetooth-tunnistintuotteen kanssa | ||
| Kytkentääjan asetus SC: 5 s - 60 min S: 5 s - 15 min C: Vain yhdessä Bluetooth-tunnistintuotteen kanssa | ||
| Perusvalaistus S: 0 %, 10 % (säädettävissä vain säätimellä) SC: 0 %, 10 - 50 % (valinnaisesti Smart Remote -kaukosäätimellä) C: 0 - 50 % pehmeä kytkeytyminen (valinnaisesti Smart Remote -kau-kosäätimellä ja vain yhdessä Bluetooth-tunnistintuotteen kanssa | ||
| Jatkuvasti palava valo kytkettävissä (4 h) | ||
| Kotelointiluokka IP 44 | ||
| Suojausluokka II | ||
| Ympäristölämpötila | -20 °C ... +40 °C | |
| Bluetooth-taajuus | 2,4-2,48 GHz (L 800 / L 810 / L 820 SC) | |
| Bluetooth-lähetysteho | 5 dBm / 3 mW (L 800 / L 810 / L 820 SC) | |
| Anturin taajuus | 5,8 GHz | |
| Tunnistimen lähetysteho | < 1 mW | |
| Värin konsistenssi SDCM | Alkuarvo: 3 | |
| Valovoimakkuuden jakautuminen |  |  |
| L 800 S / L 800 SC / L 800 C | L 810 S / L 810 SC / L 810 CL 820 S / L 820 SC | |
| (L 800 S / L 800 SC / L 800 C) | Tuote sisältää valonlähteen, jonka energiatehokkuusluokka on “E” | |
| (L 810 S / L 810 SC / L 810 C) (L 820 S / L 820 SC) | Tuote sisältää valonlähteen, jonka energiatehokkuusluokka on “D” | |
13. Käyttöhäiriöt
Häiriö Syy Häiriön poisto
| Tunnistinvalaisimen jännite puuttuu | ■ sulake on lauennut, ei kytketty päälle, katkos johdossa■ oikosulku | ■ kytke sulake päälle, vaihda sulake, kytke verkkokytkin päälle, tarkista johto jännitteenkoettimella■ tarkasta liitännät |
| Tunnistinvalaisin ei kytkeydy päälle | ■ päiväkäytössä, hämäräkytkin asetettu pimeän ajan käyttöön■ verkkokytkin pois päältä■ sulake on lauennut■ toiminta-aluetta ei ole suunnattuoikein | ■ aseta uudelleen■ kytke päälle■ kytke sulake päälle, vaihda sulake, tarkista liitäntä tarvittaessa■ säädä uudelleen |
| Tunnistinvalaisin ei kytkeydy pois | ■ jatkuvaa liikettä toiminta-alueella | ■ tarkasta alue ja säädä tarvittaessa uudelleen |
| Tunnistinvalaisin ei kytkeydy kokonaan pois | ■ valittu perusvalaistus | ■ ohjelmanvalintakytkin asennossa 0 |
| Tunnistinvalaisin kytkeytyy ei-toivotusti | ■ tuuli liikuttelee puita ja pensaita toiminta-alueella■ tiellä liikkuu autoja | ■ säädä alue uudelleen■ säädä alue uudelleen |
| Toiminta-alueella on isokokoisia metalliesineitä, esim. autoja tai metallisia seiniä | ■ säädä alue uudelleen | ■ esim. pysäköi auto toiseen paikkaan |
| LED-valonheitintä ei näy Bluetooth-yleiskuvassa | ■ valittu väärä alue | ■ asetukset→ alue EU / alue US |
| Salasana unohtunut ■ jos olet syöttänyt väärän salasa- | nan: paina "Palauta salasana"-paini-ketta, katkaise virta 10 minuutin kuluessa ja kytke se sitten uudelleen päälle, syötä sen jälkeen salasana uudelleen | |
| Sovellus ei käynnisty | ■ paikannusta ei ole aktivoitu | ■ aktivoi paikannus älypuhelimen asetuksissa |
| LED-valonheittimen asetukset näkyvät harmaina | ■ LED-valonheitintä ei ole määritetty ryhmän master-laitteeksi (slave-käyttö) | ■ säädämaster-valonheitin määritä LED-valonheitin master-laitteeksi |
| Bluetooth-LED-valonheittimiä ei löydy | ■ toimintaetäisyydellä ei ole LED-valonheittimiä■ Bluetooth on otettu älypuhelimessa toiminnasta | ■ tarkista, onko Bluetooth aktivoitu älypuhelimessa tai lyhennä etäisyyttä tuotteeseen■ käynnistä haku uudelleen |
| Älypuhelin ei muodosta yhteyttä LED-valonheittimeen | ■ älypuhelin on liian lähellä laitetta■ älypuhelin ei ole yhteensopiva sovelluksen kanssa■ sovelluksen versiota ei ole päivitetty | ■ etäisyysLED-valonheittimeen vähintään 1,5 m■ käytä toista älypuhelinta■ päivitä Smart Remote -sovellus Appstore-myymälässä |
