BRUKSANVISNING EYFLA3 PANASONIC

Tryk på formatknappen.

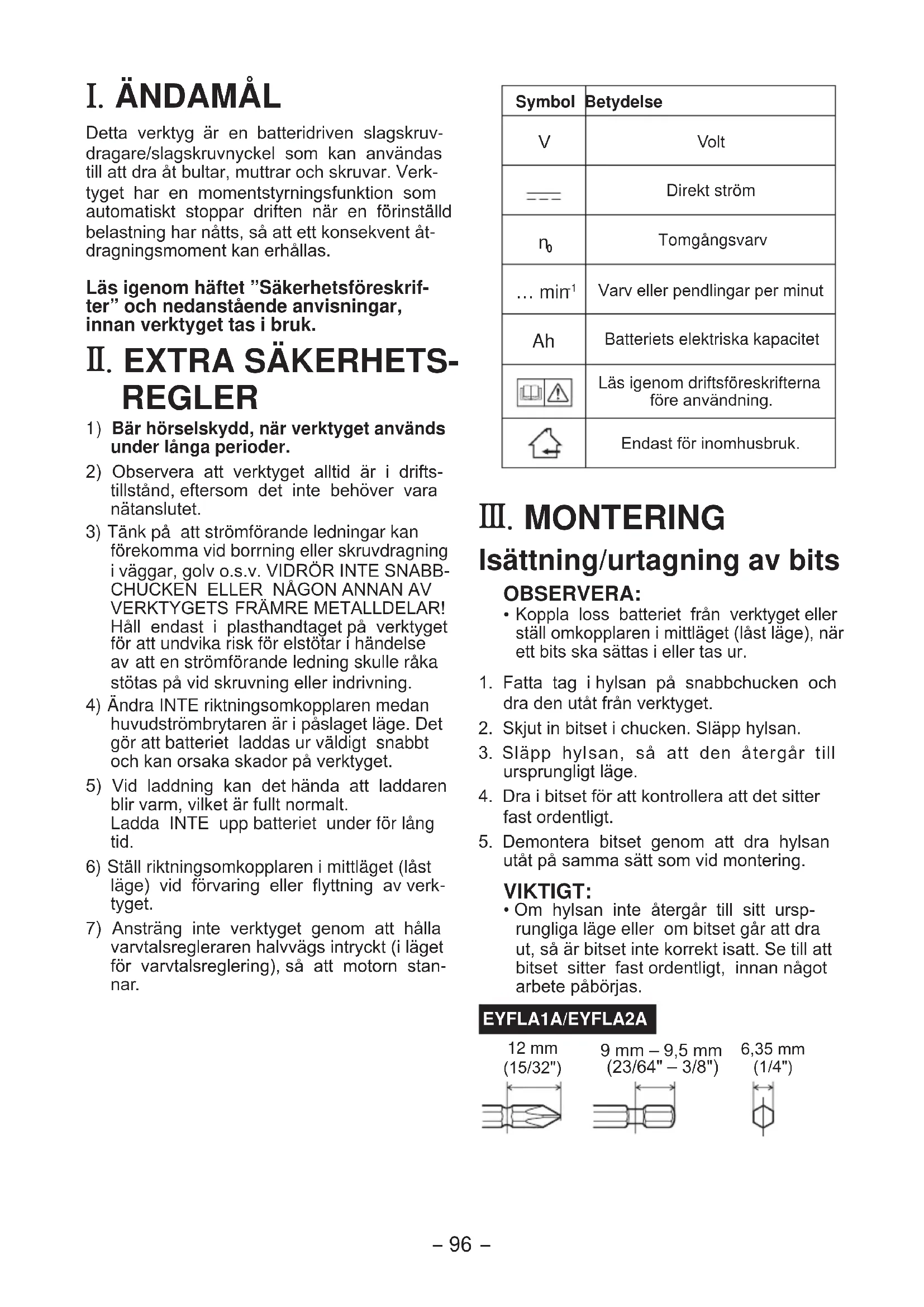

. ÄNDAMÅL Detta verktyg är en batteridriven slagskruv- dragare/slagskruvnyckel som kan användas till att dra åt bultar, muttrar och skruvar. Verk-tyget har en momentstyrningsfunktion som automatiskt stoppar driften när en förinställd belastning har nåtts, så att ett konsekvent åt-dragningsmoment kan erhållas.Läs igenom häftet ”Säkerhetsföreskrif-ter” och nedanstående anvisningar, innan verktyget tas i bruk.

) Bär hörselskydd, när verktyget används under långa perioder. Observera att verktyget alltid är i drifts-tillstånd, eftersom det inte behöver vara nätanslutet. Tänk på att strömförande ledningar kan förekomma vid borrning eller skruvdragning väggar, golv o.s.v. VIDRÖR INTE SNABB-CHUCKEN ELLER NÅGON ANNAN AV VERKTYGETS FRÄMRE METALLDELAR! Håll endast i plasthandtaget på verktyget för att undvika risk för elstötar i händelse att en strömförande ledning skulle råka stötas på vid skruvning eller indrivning. Ändra INTE riktningsomkopplaren medan huvudströmbrytaren är i påslaget läge. Det gör att batteriet laddas ur väldigt snabbt och kan orsaka skador på verktyget. Vid laddning kan det hända att laddaren blir varm, vilket är fullt normalt. Ladda INTE upp batteriet under för lång tid.

Ställ riktningsomkopplaren i mittläget (låst läge) vid förvaring eller flyttning av verk-tyget. Ansträng inte verktyget genom att hålla varvtalsregleraren halvvägs intryckt (i läget för varvtalsreglering), så att motorn stan- nar. Symbol Betydelse

Tomgångsvarv… min Varv eller pendlingar per minut Batteriets elektriska kapacitetLäs igenom driftsföreskrifterna före användning.Endast för inomhusbruk. III . MONTERING Isättning/urtagning av bits OBSERVERA:

Koppla loss batteriet från verktyget eller ställ omkopplaren i mittläget (låst läge), när ett bits ska sättas i eller tas ur.1. Fatta tag i hylsan på snabbchucken och dra den utåt från verktyget. Skjut in bitset i chucken. Släpp hylsan.

3. Släpp hylsan, så att den återgår till

ursprungligt läge. Dra i bitset för att kontrollera att det sitter fast ordentligt. Demontera bitset genom att dra hylsan utåt på samma sätt som vid montering. VIKTIGT:

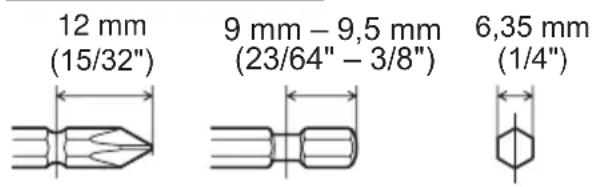

• Om hylsan inte återgår till sitt ursp-rungliga läge eller om bitset går att dra ut, så är bitset inte korrekt isatt. Se till att bitset sitter fast ordentligt, innan något arbete påbörjas.EYFLA1A/EYFLA2A12 mm(15/32")9 mm – 9,5 mm(23/64" – 3/8")6,35 mm (1/4")-

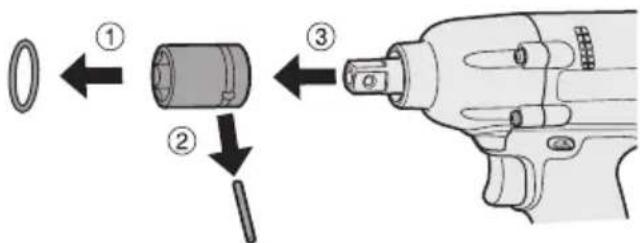

• Ta loss gummiringen och sprinten från hyl- san. GummiringSprint Spår 1 Sätt på hylsan på verktyget.2 Skjut in sprinten (med sprinthålen på hylsan och verktyget anpassade till varandra).3 Fäst gummiringen genom att trä på den tills den kommer på plats över spåret. OBSERVERA: Se noga till att fästa gummiringen för att förhindra att sprinten ramlar ut. Demontering av hylsa 1 Ta loss gummiringen.2 Ta ut sprinten.3 Ta loss hylsan från verktyget. OBSERVERA: Se till att verktyget har en temperatur som överstiger fryspunkten (0°C) vid montering eller demontering av en hylsa på verktygets fyrkantskoppling. Använd inte våld vid montering eller demontering av en hylsa. Montering/demontering av batteri

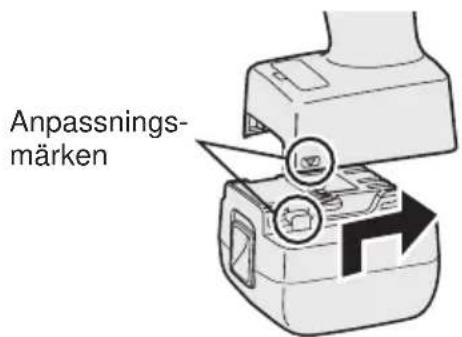

1. För att sätta fast batteriet: Placera anpassningsmärkena mot varandra och sätt fast batteriet.

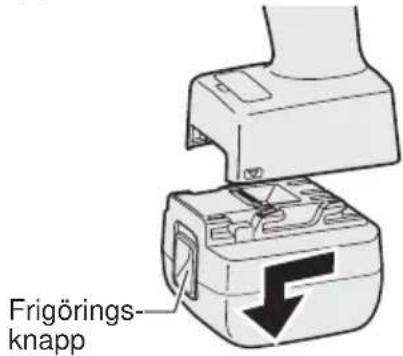

Skjut batteriet bakåt tills det hakar fast i korrekt läge.Anpassnings-märken2. För att ta loss batteriet:Skjut frigöringsknappen på framsidan uppåt för att ta loss batteriet.Frigörings-knapp

. DRIFT Innan fjärrkontrollen (finns som valfritt tillbe- hör) tas i bruk Isättning av batteri

1. Dra ut batterihållaren.1 Tryck in spärren enligt pilen på bilden.2 Dra ut hållaren.

Lägg batteriet i hållaren och skjut in hållaren i bat-terifacket. OBSERVERA:

• Om verktyget inte kan manövreras med den trådlösa fjärrkontrollen trots att fjärrkontrollen används nära verktyget, så är batteriet (CR2025) förbrukat. Byt då ut batteriet mot ett nytt.

Det medföljande batteriet är till för provanvändning och räcker kanske inte lika länge som ett köpt batteri.-

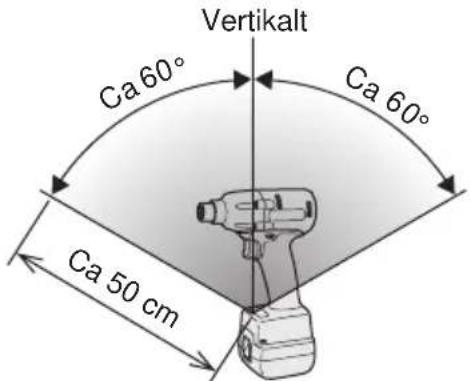

Räckvidd för trådlös fjärrkontroll Ca 50 cmVertikalt

Fjärrkontrollen bör användas inom cirka 50 cm och inom en vertikal eller horisontell vinkel på cirka 60° räknat från fjärrstyrningsgivaren för infraröda signaler på verktyget.

Under följande omständigheter kan det hända att verktyget inte kan manövreras ens inom denna räckvidd.

Om ett hinder förekommer mellan fjärrkon- trollens sändare och givaren på verktyget.

Användning utomhus eller på annan plats där fjärrstyrningsgivaren utsätts för en stark ljuskälla, eller när fjärrkontrollens sändare eller givaren är smutsig, kan resultera i att verktyget inte kan fjärrmanövreras även om fjärrkontrollen används inom angiven räck- vidd. [Verktygshuset] Användning av riktningsom- kopplaren och avtryckaren Framåt BakåtLåst läge VIKTIGT: Ändra inte riktningsomkopplarens läge förrän bitset har stannat helt för att undvika skador. Drift med rotation framåt

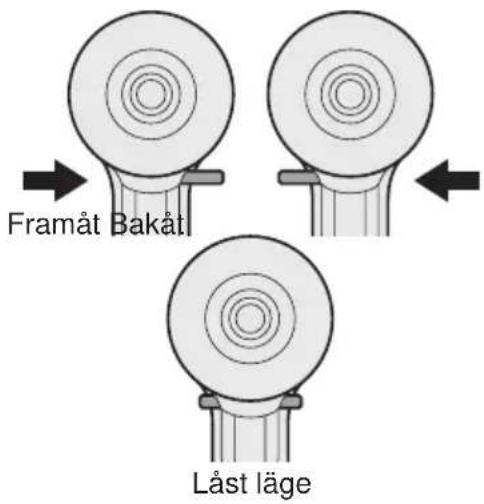

1. Tryck riktningsomkopplaren till läget för

Tryck in avtryckaren en liten bit för att sakta starta verktyget.

Varvtalet ökar i förhållande till hur mycket avtryckaren trycks in för effektiv åtdragning

skruvar. Bromsen kopplas in och motorn stannar omedelbart så fort avtryckaren släpps upp.

Ställ riktningsomkopplaren i mittläget (låst läge) efter avslutat arbete. Drift med rotation bakåt

Tryck riktningsomkopplaren till läget för rota- tion bakåt. Kontrollera rotationsriktningen innan arbetet påbörjas.

Tryck in avtryckaren en liten bit för att sakta starta verktyget.

3. Ställ riktningsomkopplaren i mittläget (låst

läge) efter avslutat arbete. VIKTIGT:

• Använd inte verktyget oavbrutet med hjälp av två eller fler batterier, eftersom det kan resultera i att verktygets hölje överhettas. Låt verktyget svalna före fortsatt användning efter batteribyte. Lampa för bekräftad åtdragning

• Lampan för bekräftad åtdragning kan använ- das till att kontrollera huruvida momentstyrn- ingsfunktionen har aktiverats. Verktygstillstånd Lampindikering Åtdragning klar (med momentstyrnings- funktionen inkopplad) Grön (i ca 2 sek.)

• Åtdragning klar med om- dragning inom 1 sekund Röd (i ca 2 sek.) Funktionen för automatiskt stopp har aktiverats. Röd (i ca 5 min.)-

• När verktyget stannar automatiskt efter att startomkopplaren har släppts upp vid åtdragning med slagning och sedan tryckts in igen inom 1 sekund tänds den röda lampan för att varna för för hård åtdragning som resultat av omdragning. OBSERVERA:

• Lampan för bekräftad åtdragning tänds inte under följande förhållanden:

När momentkopplingen är inställd på ”F”

Vid drift med rotation bakåt

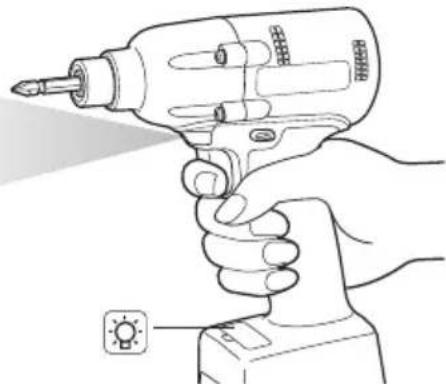

• Lämpan slocknar när verktyget är i drift. Kontrollpanel (1) (2) (3) (1) LED-ljus Tryck på för att tända eller släcka LED-ljuset. Ljuset tänds med väldigt låg strömstyrka och har ingen nämnvärd påverkan på verktygets prestanda vid användning eller dess batterika- pacitet. VIKTIGT:

• Det inbyggda LED-ljuset är avsett för temporär belysning av ett litet arbetsom- råde.

Använd inte LED-ljuset som ersättning för en vanlig ficklampa, eftersom dess ljusstyrka inte räcker till för det. Viktigt: TITTA INTE RAKT IN I STRÅLEN. Användning av reglage, justeringar eller utförande av åtgärder utöver vad som beskrivs häri kan resultera i exponering för farlig strålning. (2) Batteriindikator

• Använd batteriindikatorn till att kontrollera hur mycket batterikapacitet som återstår.

Batteriets brukstid varierar något beroende på omgivande temperatur och batteriets egens- kaper. Indikatorn är till för att ge en grov fin- gervisning om återstående batterikapacitet. Batteriindikator Indikator Batteritillstånd Fulladdat Cirka 40% eller mindre kapacitet kvar Blinkar Blinkar Cirka 20% eller mindre kapacitet kvar (anger att batteriet behöver laddas) Batteriet behöver laddas inom kort. Blinkar Urladdat Batteriet behöver laddas. (I detta tillstånd aktiveras verktygets funktion för automatisk strömavslagning.) Automatisk strömavslagning

• Funktionen för automatisk strömavslagning är avsedd att förhindra sämre åtdragnings- moment på grund av minskad batterispän- ning. Efter att funktionen har aktiverats kan verktyget inte startas med avtryckaren förrän batteriet har laddats (eller bytts ut mot ett lad- dat batteri). Batteriindikator Indikator Blinkar-

• Alla 3 segmenten på batteriindikatorn blinkar, när funktionen för automatisk strömavslagning har aktiverats.

När batteriindikatorn börjar blinka bör batteriet omedelbart laddas (eller bytas ut mot ett laddat batteri).

Se till att batteriet ifråga laddas upp helt efter att funktionen för automa- tisk strömavslagning har aktiverats. Underlåtenhet att göra det kan leda till att funktionen för automatisk strömavs- lagning inte kan avaktiveras ordentligt. (3) Momentstyrning

• Momentstyrningsfunktionen beräknar belast- ningen från motorns rotationsvinkel under pågående slagning och fastställer att en bult har skruvats i ordentligt när ett visst förinställt belastningsvärde uppnåtts. Skru- vdragning stoppas sedan automatiskt efter att bulten ifråga har getts ett förinställt antal slagningar. VIKTIGT:

• Kontrollera alltid verktygets åtdragnings- moment före användning. Felaktig användning av verktyget kan resultera i för hård eller otillräcklig åtdragning. VIKTIGT:

• Tryck alltid in startomkopplaren helt vid användning av verktyget. Momentstyrning fungerar inte om inte startomkopplaren är ordentligt intryckt, vilket gör att verktyget inte kan stoppas automatiskt.

Om en svår belastning uppstår under pågående åtdragning kan det tolkas som att bulten ifråga är helt åtdragen, vilket förhindrar fullständig åtdragning.

Upprepad åtdragning av samma bult kan medföra för hård åtdragning, vilket kan resultera i att bulten ifråga går sönder eller att materialet den dras in i deformeras.

Åtdragningsmomentets värde och precision vid dragning av en bult vari- erar beroende på sådana faktorer som det material som bulten dras in i och skicket på den hylsa som använ- ds. Reglera momentet efter behov i enlighet med det arbete som utförs. Åtdragningsmomentet för en bult vari- erar i enlighet med de faktorer som beskrivs nedan.

Bultdiameter: Åtdragningsmomentet ökar i allmänhet med bultdiametern.

Momentkoefficient (angiven av bulttill- verkaren), klass, längd o.s.v.

• Skick på bits och hylsa: material, spelrum o.s.v.

Användning av universalkoppling eller hylsadapter

Användare: sätt på vilket verktyget anbringas på bulten, styrka med vilken verktyget hålls, sätt på vilket verktygets startomkopplare trycks in

Skick på objektet för åtdragningen: Material, åtdragningsytans ytbehandling Inkoppling av verktygets konfigureringsläge

1. Slå av manöverpanelen.

• Om manöverpanelen är på, så ta loss batteriet och montera sedan på det igen.

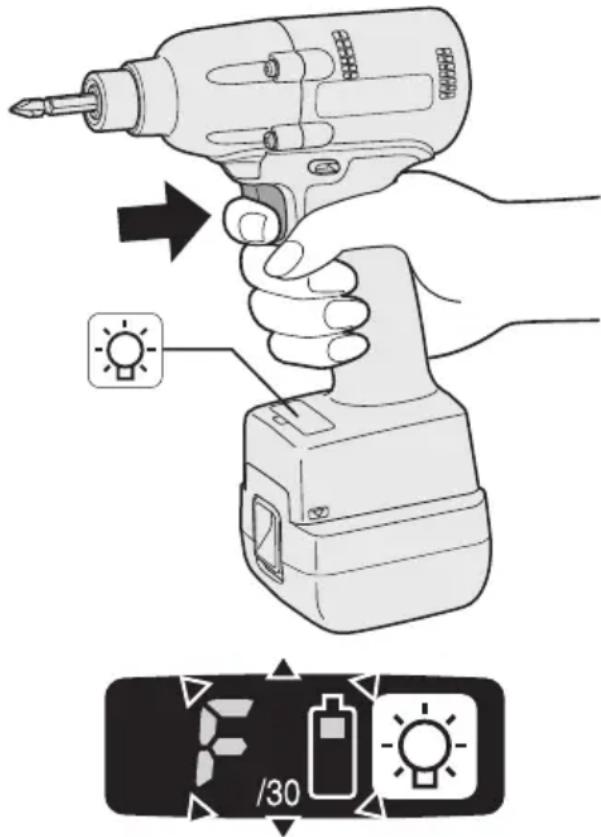

Tryck in startomkopplaren samtidigt som knappen hålls intryckt och släpp sedan upp både knappen och startomkopplar- en.

Alla LED-lampor slocknar, varefter manöverpanelen börjar blinka och kon- figureringsläget kopplas in. OBSERVERA:

• Verktyget levereras från fabriken med läget ”F” (momentstyrning av) inställt.

Manöverpanelen slås av om verktyget inte manövreras under 5 minuter.-

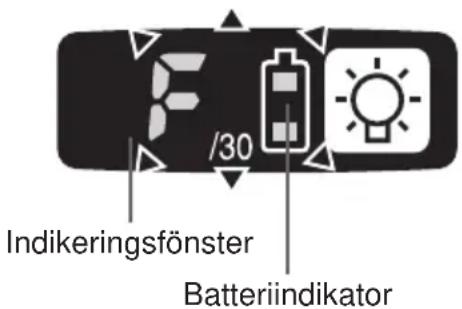

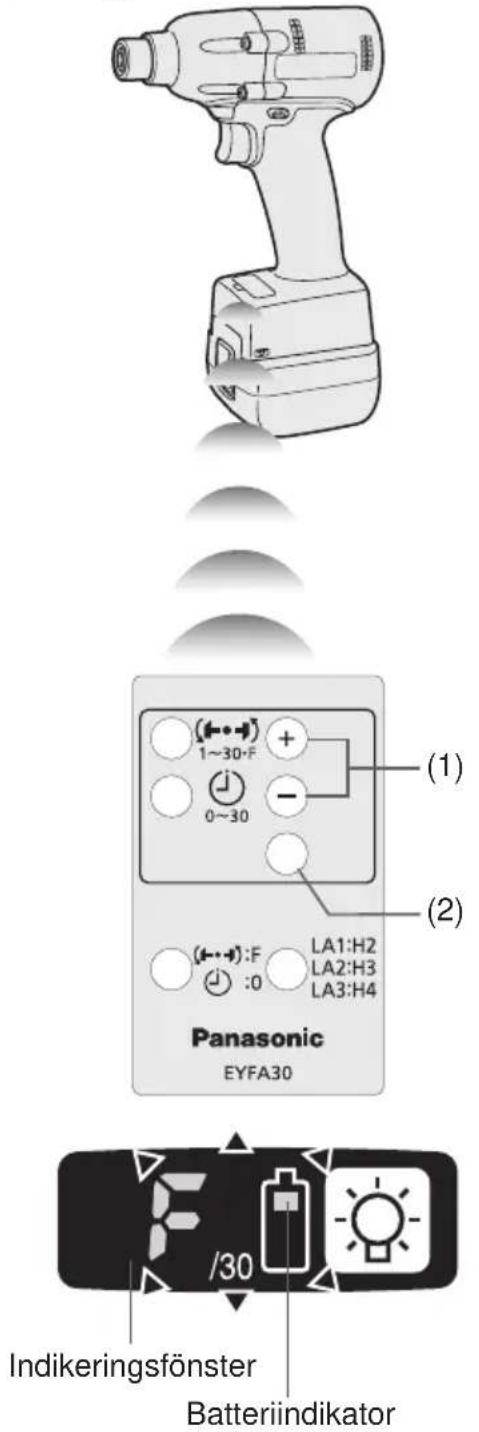

Konfigurering av momentkopplingens inställning (1) (2) Indikeringsfönster Batteriindikator

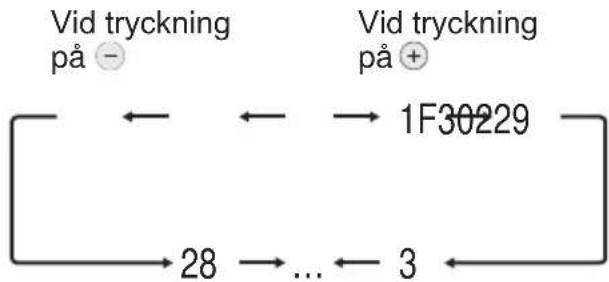

Använd knapparna och till att välja lämplig kopplingsinställning i enlighet med det arbete som ska utföras. 3…28 1F30 229 Vid tryckning

• ”F” anger att momentstyrningsfunktionen är urkopplad.

Momentkopplingen kan ställas in i 30 olika lägen (1 till 30).

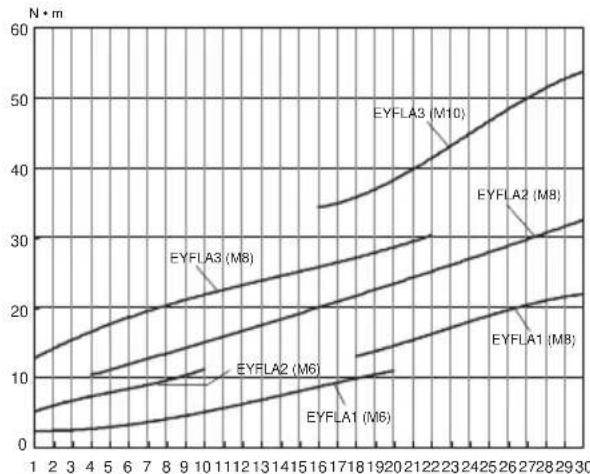

Referera till siffrorna i diagrammet över åtdragningsmoment vid val av lämplig inställning av momentkopplingen (Se föl- jande diagram över åtdragningsmoment).

Tryck på bekräftelseknappen för att veri- fiera vald inställning av momentkopplingen.

• Manöverpanelen slutar blinka och börjar lysa oavbrutet. VIKTIGT:

• Bekräftelseknappen måste tryckas in för att vald inställning ska börja gälla.

Se till att kontrollera det nya värdet efter att inställningen har ändrats (Se sid. 102). Diagram över åtdragningsmoment (för ref- erensbruk) De värden som anges i detta diagram har uppmätts under nedan beskrivna förhållanden och är avsedda att användas som referens. Verkligt åtdragningsmoment varierar enligt omgivande förhållanden (den speciella bult som dras åt, den hårdvara som används, den metod med vilken bulten hålls på plats o.s.v.).

Mätningsförhållanden

• Temperatur: Rumstemperatur (20°C) Intervallinställning

Intervallinställningen ser till att verktyget inte kan startas om efter att det stoppats

utomatiskt med hjälp av momentstyrnings- funktionen, inte ens genom intryckning av startomkopplaren.

Koppla in verktygets konfigureringsläge (Se sid. 100).

Tryck på intervallinställningsknappen.

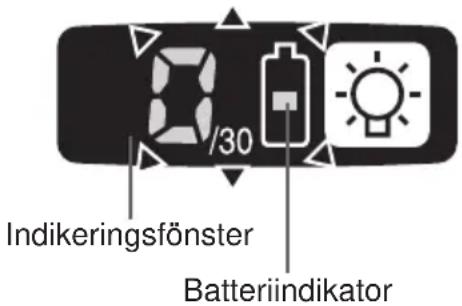

• Manöverpanelen börjar blinka. Indikeringsfönstret: Siffran 0 blinkar. Batteriindikatorn: Det mellersta seg- mentet på batteriet blinkar.-

Ställ in önskad tid med hjälp av knapparna och . Knapp Indikeringsfönster Sekunder

Tryck på bekräftelseknappen för att veri- fiera vald inställning.

Manöverpanelen slutar blinka och börjar lysa oavbrutet medan momentkopplin- gens inställning visas. VIKTIGT:

• Se till att kontrollera det nya värdet efter att inställningen har ändrats. Initialisering av alla inställningar Fabriksinställningar

• Momentkopplingens inställning: ”F” (momentstyrning av)

Intervallinställning: 0 (av)

• I detta avsnitt beskrivs hur samtliga inställn- ingar på verktyget återställs till de ursprungs- värden som gällde vid leverans från fabrik- en.

1. Koppla in verktygets konfigureringsläge

• Manöverpanelen börjar blinka. Indikeringsfönstret: Bokstaven ”F” blink- ar. Batteriindikatorn: Det översta och neder- sta segmentet på batteriet blinkar. Indikeringsfönster Batteriindikator

Tryck på bekräftelseknappen för att veri- fiera vald inställning.

Manöverpanelen slutar blinka och börjar lysa oavbrutet. Kontroll av verktygsinställningar

I detta avsnitt beskrivs hur verktygets aktu- ella inställningar tas fram i cirka 3 sekunder medan verktyget är i stoppläge.

Verktygsinställningarna kan inte kontrolle- ras medan manöverpanelen är avslagen. Tryck först in startomkopplaren kort för att återaktivera indikeringsfönstret. Kontroll av momentkopplingens inställning

Tryck på momentinställningsknappen.

• Visning på manöverpanelen Indikeringsfönstret: Aktuell momentin- ställning visas. Batteriindikatorn: Det översta segmentet på batteriet blinkar. Kontroll av intervallinställning

Tryck på intervallinställningsknappen.

• Visning på manöverpanelen Indikeringsfönstret: Aktuell intervallin- ställning visas. Batteriindikatorn: Det mellersta seg- mentet på batteriet blinkar. Kontroll av verktygskrets

Tryck på momentinställningsknappen.

• Visning på manöverpanelen Indikeringsfönstret: Indikeringen för mo- mentinställning visas. Batteriindikatorn: Det mellersta och ned- ersta segmentet på batteriet blinkar. Indikeringsfönster Verktygskrets H2 EYFLA1 H3 EYFLA

• Om startomkopplaren trycks in medan en inställning visas, så återgår manöverpanelen till att visa moment- kopplingens inställning. VIKTIGT:

• Indikeringen för momentinställning är inte avsedd att användas till att iden- tifiera vilken typ av drivkomponenter (hammare etc.) som används i ett visst verktyg.-

Felindikering I händelse av funktionsoduglighet på verktyget eller batteriet visas en felindikering i indikerings- fönstret på manöverpanelen. Kontrollera i så fall verktyget eller batteriet enligt tabellen nedan, innan service påkallas. Indikeringsfönster Trolig orsak Korrigeringsåtgärd Inställningsfel Initialisera om verktyget med hjälp av fjärrkontrollen (Se sid. 102). Batteriet är för varmt. Avbryt arbetet och låt batteriet svalna innan verktyget tas i bruk på nytt. Verktyget är för varmt för att användas. Avbryt arbetet och låt verktyget svalna innan det tas i bruk på nytt. Kontaktdelarna som ansluter batteriet och verktyget är smutsiga. Avlägsna eventuellt smuts. Batteriet har inte monterats korrekt på verktyget. Montera batteriet ordentligt på verktyget. Stiften på verktyget eller bat- teriet har slitits ut. Byt ut batteriet. Motorfel etc. Sluta genast använda verktyget. Funktionsoduglighet, fel etc. på sensor Funktionsoduglighet, fel etc. på verktygskrets-

• Förvara litiumjonbatteriet utan att ladda upp det efter användning för att erhålla optimal batterilivslängd.

Kontrollera vid laddning av batteriet att polerna på batteriladdaren är fria från främ- mande ämnen, såsom damm eller vatten. Rengör polerna innan batteriet laddas, om något främmande ämne återfinns på poler- na. Batteripolernas livslängd kan vid drift påverkas av främmande ämnen, såsom damm eller vatten.

När batteriet inte används ska det hål- las borta från mynt, nycklar, gem, spikar, skruvar och andra små metallföremål som kan orsaka kortslutning genom att vidröra kontakterna.

Se till att arbetsområdet har god ventilation vid användning av batteriet.

Sätt genast på batteriskyddet igen efter att batteriet har tagits loss från verktygshuset för att förhindra ansamling av damm eller

muts på batteripolerna och kortslutning. Batteriets livslängd Batteriet har en begränsad livslängd. Om batteriets kapacitet är extremt kort efter att ha laddats ordentligt, skall det bytas ut mot ett nytt. Batteriåtervinning ANMÄRKNING: Se till att batteriet lämnas på anvisad plats för återvinning, när sådan finns, för att bidra till att skydda miljön. [Batteriladdare] Laddning Läs bruksanvisningen till den Panasonic bat- teriladdare som hör till batteriet, innan laddning påbörjas. Före laddning av batteri Vid laddning av EYFB30: Ladda batteriet vid en temperatur på 5°C till 40°C. Batteriet kan inte laddas vid temperaturer på under 5°C. Om temperaturen på batteriet är under 5°C, så ta först loss batteriet från laddaren och låt det sedan ligga i en timme på en plats där temperaturen är minst 5°C. Ladda därefter batteriet igen.-

Information för användare om hopsamling och avfallshantering av gammalt material och använda batterier Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor. För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2002/96/EC och 2006/66/EC. När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering. För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel. Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser. För affärsanvändare inom den Europeiska Unionen Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information. [Information om avfallshantering i länder utanför den Euro- peiska unionen] Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering. Notering till batterisymbolen (nedtill, två symbolexempel): Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iakttar den de krav som ställs upp i direktivet för den aktuella kemikalien.-

SKÖTSEL Använd endast en torr, mjuk trasa till att torka rent verktyget med. Använd inte en fuktig trasa, thinner, bensin eller något annat flyktigt lösningsmedel vid rengöring.

BATTERI (medföljer ej vid leverans) Modell EYFB30 Ackumulatorbatteri Litiumjonbatteri Batterispänning 10,8 V DC (3,6 V × 6 celler) Kapacitet 3 Ah BATTERILADDARE (medföljer ej vid leverans) Modell EY0L80 Märkdata Se märkplåten på undersidan av laddaren. Vikt 0,95 kg (2,1 lbs) [Litiumjonbatteri] Laddningstid 3 Ah 10,8 V EYFB30 Användbar uppladdning: 40 min. Fullständig uppladdning: 65 min. Fjärrkontroll (medföljer ej vid leverans) Modell EYFA30 Batterispänning 3 V DC Yttermått 54 mm (2-1/8") × 86 mm (3-3/8") × 10 mm (13/32") Vikt (inkl. batteri) Cirka 29 g (0,6 lbs)-
