Produkttyp	Sladdlös borrmaskin
Märke	PANASONIC
Modell	EY7547
Spänning	18 V likström
Tomgångshastighet (hårt läge)	0 - 2500 varv/min
Tomgångshastighet (medel läge)	0 - 1400 varv/min
Tomgångshastighet (mjukt läge)	0 - 1000 varv/min
Slag per minut (hårt läge)	0 - 3500 slag/min
Slag per minut (medel läge)	0 - 2800 slag/min
Slag per minut (mjukt läge)	0 - 2000 slag/min
Maximalt vridmoment	200 N·m
Total längd	155 mm
Vikt (med batteri EY9L44)	1,55 kg
Batterityp	Li-ion laddningsbart
Kompatibla batterimodeller	EY9L41, EY9L42, EY9L44, EY9L50
Medföljande laddare	EY0L81
Laddningstid (EY9L44)	50 min (användbar), 65 min (full)
Chuck	Snabbsexkantchuck 6,35 mm (1/4\")
Slageffektlägen	Mjuk, Medel, Hård (valbara)
Överhettningsskydd	Ja (automatisk avstängning, blinkande indikator)
Skydd mot svagt batteri	Ja (blinkande indikator före fullständig urladdning)
Skyddsklass	IP56 (damm- och vattenstråleskyddad)
Inbyggd LED-lampa	Ja, med separat strömbrytare
Bälteshållare	Ja, reversibel (vänster/höger)
Tillverkningsland	Ej angivet i manualen, men japanskt märke

Vanliga frågor - EY7547 PANASONIC

Hur installerar eller tar man bort ett borr?

För att installera ett borr, håll i chuckens snabbkopplingshylsa, för in sexkantsborret på 6,35 mm och släpp sedan hylsan. Dra i borret för att kontrollera att det sitter ordentligt. För att ta bort borret, dra hylsan utåt igen.

Vilka slaglågen finns tillgängliga?

Tre lägen finns tillgängliga: Mjukt (0-1000 varv/min, begränsat vridmoment), Medel (0-1400 varv/min) och Hårt (0-2500 varv/min, maximalt vridmoment). Tryck på lägesknappen för att växla mellan inställningarna.

Hur laddar man batteriet?

Anslut laddaren EY0L81 till ett vägguttag. Sätt i batteriet genom att rikta in märkena och skjut det framåt. Den gröna indikatorn blinkar långsamt vid 80 % laddning och snabbt när laddningen är klar. Laddningen tar cirka 50 till 65 minuter beroende på batteri.

Vad göra om överhettningsindikatorn blinkar?

Överhettningsindikatorn anger att batteriet har nått en för hög temperatur. Verktyget stannar automatiskt. Låt verktyget och batteriet svalna i minst 30 minuter innan du använder det igen.

Kan jag använda verktyget i regn?

Verktyget är certifierat IP56, vilket innebär att det är damm- och vattenstråleskyddat. Undvik dock långvarig exponering för vatten. Använd inte i kraftigt regn och sänk inte ner det i vatten.

Vilka tillbehör rekommenderas?

Använd endast sexkantsborr på 6,35 mm (1/4") med en infästning på 9,5 mm (3/8") för korrekt fixering. Den valfria snabbchucken Panasonic EY9HX110E är kompatibel.

Hur byter man sida på bälteshållaren?

Ta bort skruven från hållaren, ta ut den och sätt i den på andra sidan. Dra åt skruven ordentligt så att den sitter fast. Kontrollera åtdragningen regelbundet.

Vad är batteriets livslängd?

Li-ion-batterier har en begränsad livslängd. Om driftstiden blir mycket kort efter full laddning, byt ut batteriet. Använd endast originalbatterier från Panasonic.

Hur underhåller man verktyget?

Rengör enheten med en torr, ren trasa. Använd inte vatten, lösningsmedel eller flyktiga rengöringsmedel. Förvara verktyget på en torr och dammfri plats.

Var kan jag hitta reservdelar?

Kontakta en auktoriserad Panasonic-återförsäljare eller se det medföljande garantikortet för kontaktinformation. Använd endast originaltillbehör och reservdelar från Panasonic.

BRUKSANVISNING EY7547 PANASONIC

Tryck på LED-lampan på knappen.

Originalanvisningar: Engelska Översättning av originalanvisningarna: Andra språk

Detta verktyg, som en komplett produkt med batteri, uppfyller tillämpliga IP-skyddsgrader baserade på IEC:s regler.

Definition av IP-kod

IP5X: Inträngande av damm är inte helt förhindrat, men damm bör inte tränga in i sådan mängd att det förhindrar tillfredsställande drift av verktyget eller äventyrar säkerheten (gäller då mindre än 75 μm talkpuder tränger in i verktyget).

IPX6: Vatten som sprutas med kraftiga strålar mot verktyget bör inte ha någon skadlig effekt (gäller med ett munstycke med 12,5 mm innerdiameter, då cirka 100 liter normaltempererat vatten per minut sprutas mot verktyget från 3 meters håll i 3 minuter).

BEGRÄNSAD GARANTI

Märkningen IP56 indikerar att detta verktyg har minimal påverkan av vatten och damm, men garanterar inte prestanda under sådan påverkan. Vi hänvisar till säkerhetsföreskrifterna och bruksanvisningen angående närmare detaljer kring korrekt hantering.

Läs igenom häftet "Säkerhetsföreskrifter" och nedanstående anvisningar innan verktyget tas i bruk.

I. EXTRA SÄKERHETSREGLER

1) Bär hörselskydd när verktyget används under längre perioder. 2) Observera att verktyget alltid är i driftstillstånd, eftersom det inte behöver vara nätanslutet. 3) Tänk på att strömförande ledningar kan förekomma vid borrning eller skruvdragning i väggar, golv o.s.v. VIDRÖR INTE SNABBCHUCKEN ELLER NÅGON ANNAN AV VERKTYGETS FRÄMRE METALLDELAR! Håll endast i plasthandtaget på verktyget för att undvika risk för elstötar i händelse av att en strömförande ledning skulle råka stötas på vid skruvning eller indrivning. 4) Ändra INTE riktningsomkopplaren medan huvudströmbrytaren är i påslaget läge. Det gör att batteriet laddas ur väldigt snabbt och kan orsaka skador på verktyget.

5) Vid laddning kan det hända att laddaren blir varm, vilket är fullt normalt. Ladda INTE upp batteriet under för lång tid. 6) Ställ riktningsomkopplaren i mittläget (låst läge) vid förvaring eller flyttning av verktyget. 7) Ansträng inte verktyget genom att hålla varvtalsregleraren halvvägs intryckt (i läget för varvtalsreglering), så att motorn stannar.

Symbol	Betydelse
V	Volt
---	Direkt ström
n0	Tomgångsvarv
... min-1	Varv eller pendlingar per minut
Ah	Batteriets elektriska kapacitet
	Läsigenom driftsforeskrifterna före användning.
	Endast für inomhusbruk.

VARNING:

• Använd inget annat batteri än det laddningsbara Panasonic-batteri som är avsett för detta verktyg.
• Panasonic påtar sig inget ansvar för eventuella skador eller olyckor orsakade av användningen av ett återvunnet eller oäkta batteri.
• Kasta inte det laddningsbara batteriet i eld och utsätt det inte på annat sätt för hög värme.
• För inte in en spik eller dylikt i det laddningsbara batteriet, utsätt det inte för stötar och försök inte ta isär eller modifiera det.
• Låt inget metallföremål komma i kontakt med anslutningskontakterna på det laddningsbara batteriet.
• Bär eller förvara inte det laddningsbara batteriet tillsammans med spikar eller liknande metallföremål. Ladda inte batteriet på en alltför varm plats, såsom nära en eldstad eller i solen. Det kan leda till att batteriet överhettas, fattar eld eller exploderar.
• Använd endast den särskilt avsedda laddaren till att ladda batteriet med. Annars kan batteriet börja läcka, överhettas eller explodera. Sätt alltid på batteriskyddet efter att det laddningsbara batteriet har demonterats från verktyget eller laddaren. Annars kan det hända att batterikontakterna kortsluts, vilket medför risk för elskada.
• Byt ut batteriet mot ett nytt efter att batteriet försämrats märkbart. Fortsatt användning av ett skadat batteri kan resultera i värmealstring, antändning eller batteri-haveri.

II. MONTERING

Isättning/urtagning av bits

OBSERVERA:

• Koppla loss batteriet från verktyget eller ställ omkopplaren i mittläget (låst läge), när bits ska sättas i eller tas ur.
• Fatta tag i hylsan på snabbchucken och dra den utåt från skruvdragaren.
• Skjut in bitset i chucken. Släpp hylsan.
• Släpp hylsan, så att den återgår till ursprungligt läge.
• Dra i bitset för att kontrollera att det sitter fast ordentligt.
• Demontera bitset genom att dra hylsan utåt på samma sätt som vid montering.

VIKTIGT:

• Om hylsan inte återgår till sitt ursprungliga läge eller om bitset går att dra ut, så är bitset inte korrekt isatt. Se till att bitset sitter fast ordentligt, innan något arbete påbörjas.

Använd 6,35 mm (1/4") sexkantsbits. Använd sexkantsbits med 9,5 mm (3/8") spärrhake för att garantera säker fastmontering av bitset.

Montera hylsan genom att skjuta in det honformade spärrhuvudet på undersidan av hylsan över den fyrkantiga drivbulten på maskinen.

Kontrollera att hylsan är ordentligt ansluten till maskinen.

Angående montering/demontering av originaltillbehör och hylsor: Se till att temperaturen på maskinen är över fryspunkten (0°C), när ett originaltillbehör eller en hylsa ska monteras eller demonteras på den fyrkantiga drivbulten på maskinen. Gummikudden i den fyrkantiga drivbulten, som trycker upp kulan, kan vid minusgrader bli mycket hård, vilket gör att extra mycket styrka krävs för att demontera eller montera hylsor.

1. För att sätta fast batteriet:

Placera anpassningsmärkena mot varandra och sätt fast batteriet.

• Skjut batteriet bakåt tills det hakar fast i korrekt läge.

Anpassningsmärken

1. För att ta loss batteriet:

Tryck in frigöringsknappen framifrån för att ta loss batteriet.

Frigöringsknapp

III. DRIFT

riangle VARNING!

• Andas inte in ångor som kommer från verktyget eller batteriet då det kan vara skadligt.

[Verktygshuset]

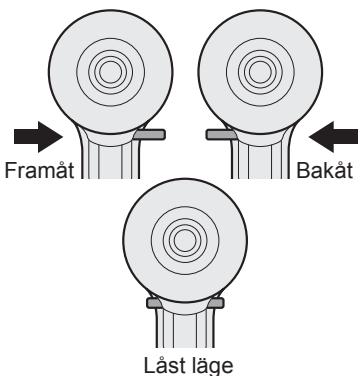

Användning av riktningsomkopplaren och avtryckaren

VIKTIGT:

Ändra inte riktningsomkopplarens läge förrän bitset har stannat helt för att undvika skador.

Drift med rotation framåt

1. Tryck riktningsomkopplaren till läget för rotation framåt.
2. Tryck in avtryckaren en liten bit för att sakta starta verktyget.
3. Varvtalet ökar i förhållande till hur mycket avtryckaren trycks in för effektiv åtdragning av skruvar. Bromsen kopplas in och motorn stannar omedelbart så fort avtryckaren släpps upp.
4. Ställ riktningsomkopplaren i mittläget (låst läge) efter avslutat arbete.

Drift med rotation bakåt

1. Tryck riktningsomkopplaren till läget för rotation bakåt. Kontrollera rotationsriktningen innan arbetet påbörjas.
2. Tryck in avtryckaren en liten bit för att sakta starta verktyget.
3. Ställ riktningsomkopplaren i mittläget (låst läge) efter avslutat arbete.

VIKTIGT:

• Använd inte verktyget oavbrutet med hjälp av två eller fler batterier, eftersom det kan resultera i att verktygets hölje överhettas. Låt verktyget svalna före fortsatt användning efter batteribyte.

Hur bälteskroken används

VARNING!

• Se till att bälteskroken monteras fast korrekt på verktyget och att skruven dras åt ordentligt. Om bälteskroken inte sitter fast ordentligt på verktyget kan det hända att den lossnar, så att verktyget kan falla ner. Det kan resultera i en olycka eller personskada.
• Kontrollera att skruvens åtdragning är ordentlig. Dra åt ordentligt, om den sitter löst.
• Se till att bälteskroken hakas fast ordentligt och säkert på en livrem eller på ett annat bälte. Se till att verktyget inte kan glida loss från bältet, eftersom det kan resultera i en olycka eller personskada.
• Undvik att hoppa eller springa medan verktyget bärs med bälteskroken, eftersom det kan få bälteskroken att glida och verktyget att falla ner. Det kan resultera i en olycka eller personskada.
• Se till att återställa bälteskroken till förvaringsläget, när den inte ska användas, eftersom det annars kan hända att bälteskroken fastnar i något. Det kan resultera i en olycka eller personskada.
• Låt inte något annat bits än en skruvbits sitta fast i verktyget medan verktyget hänger i livremmen med bälteskroken. Ett föremål med vassa kanter, såsom en skruvdragarspets, kan orsaka personskada eller olycka.

Montering av bälteskroken på motsatt sida

Bälteskroken kan monteras på endera sidan av verktyget.

1. Att avlägsna kroken

(1) Avlägsna skruven. (2) Dra ut kroken.

1. Att fästa kroken på andra sidan

(1) För in kroken på andra sidan. (2) Dra åt skruven helt så att den sitter fast ordentligt.

Kontrollpanel

(1) Slagkraftsinställning

Välj bland tre olika slagkraftslägen (mjukt, medelhårt, hårt) för att ställa in lämplig slagkraft.

Tryck lämpligt antal gånger på slagkraftsväljaren för att ställa in önskad slagkraft. Vid varje tryckning ändras inställningen till hårt, medelhårt och mjukt.

Skruvdragaren har fabriksinställts på "hårt" slagkraftsläge.

Tabell över riktlinjer för val av slagkraftsläge och rekommenderade tillämpningar

Indikering für slagkraftslåge	Rekommenderad tillämpning
H 0 - 2300 varv/min./0 - 2500 varv/min. och0 - 3000 slag/min./0 - 3300 slag/min./0 - 3500 slag/min.	Arbeten som kräver högtätdragningsmoment och)där det inte finns nängon riskfor att bulten eller skruven gàrv, att dess huvud bryts losseller att bitset lossnár. (Dennainställning ger maximalätdragningsmoment.)Passande tillämpninger ár t.ex.:åtdragning av bultar avstorlek M8 erller störreåtdragning av länge skruvarvid interiöra finarbeten
M 0 - 1400 varv/min. och0 - 2800 slag/min.	Arbeten som kräver begränsatätdragningsmoment ochdär det finns riskfor attskruven gàrv erller attskruvhuvudet bryts loss.(Dennainställning begränsarätdragningsmomentet.)Passande tillämpninger ár t.ex.:åtdragning av bultar medliten diameter (M6)åtdragning av metallskruvarvid montering av fastinredning

S

Arbeten som kräver begränsat åtdragningsmoment och där det finns risk för att skruven går av, att skruvhuvudet bryts loss eller att bitset lossnar och skadar en finbearbetad yta. (Denna inställning begränsar åtdragningsmomentet.)

0 - 1000 varv/min. och 0 - 2000 slag/min.

Passande tillämpningar är t.ex.:

• åtdragning av bultar av mindre storlek øn M6, som lätt kan gå av
• atdragning av skruvar i gjuten plast
• montering av gipsskivor
• slag/min. = slag per minut

Undvik att trycka ner avtryckaren när bultar och skruvar är ordentligt åtdragna.

Om du gör detta kan det orsaka en fördröjning för start av rotation eller så kan slagkraftsindikeringen börja blinka och förhindra att roteringen startar för att skydda kretsarna.

(2) LED-ljus

Tryck alltid in startomkopplaren en gång före användning av LED-ljuset. Tryck på lysknappen för LED-ljuset.

Ljuset tänds med väldigt låg strömstyrka och har ingen nämnvärd påverkan på verktygets prestanda vid användning dess dess batterikapacitet.

VIKTIGT:

• Det inbyggda LED-ljuset är konstruerat för att kunna belysa ett litet arbetsområde temporärt.
• LED-ljuset kan inte ersätta en vanlig ficklampa, eftersom dess ljusstyrka inte är tillräckligt stark.
• LED-ljuset släcks automatiskt efter att verktyget varit oanvänt i 5 minuter.

Viktigt: TITTA INTE RAKT IN I STRÅLEN.

Användning av reglage, justeringar eller utförande av åtgärder utöver vad som beskrivs här kan resultera i exponering för farlig strålning.

(3) Varningslampa för överhettning

Släckt (normal drift)

Blinkande: Överhettning. Detta anger att driften har stoppats på grund av överhettning av batteriet.

Skyddsfunktionen för överhettning stoppar verktygets drift för att skydda batteriet i händelse av överhettning. Varningslampan för överhettning på kontrollpanelen blinkar när denna funktion har aktiverats.

• Om skyddsfunktionen för överhettning har aktiverats, så låt verktyget svalna ordentligt (i minst 30 minuter). Verktyget kan användas igen efter att varningslampan för överhettning har släckts.
• Undvik att använda verktyget på ett sätt som medför att skyddsfunktionen för överhettning aktiveras upprepade gånger.

(4) Varningslampa för svagt batteri

Släckt (normal drift)

Blinkande

(ingen laddning)

Batteriets skydds

funktion aktiverad

För mycket (fullständig) urladdning av ett litiumjonbatteri förkortar dess livslängd väsentligt. Verktyget inkluderar en skyddsfunktion för batteriet avsedd att förhindra alltför stor urladdning av batteriet.

• Batteriets skyddsfunktion aktiveras strax innan batteriet förlorar sin laddning, varpå varningslampan för svagt batteri börjar blinka.
• Ladda genast upp batteriet vid upptäckt av att varningslampan för svagt batteri blinkar.

[Batteri]

Korrekt hantering av batteri

Litiumjonbatteri (EY9L40/EY9L41)

• Förvara litiumjonbatteriet utan att ladda upp det efter användning för att erhålla optimal batterilivslängd.
• Kontrollera vid laddning av batteriet att polerna på batteriladdaren är fria från främmande ämnen, såsom damm eller vatten. Rengör polerna innan batteriet laddas, om något främmande ämne återfinns på polerna. Batteripolernas livslängd kan vid drift påverkas av främmande ämnen, såsom damm eller vatten.

När batteriet inte används ska det hållas borta från mynt, nycklar, gem, spikar, skruvar och andra små metallföremål som kan orsaka kortslutning genom att vidröra kontakterna. En kortslutning av batteriets kontakter kan orsaka gnistor, brand eller brännskador. - Se till att arbetsområdet har god ventilation vid användning av batteriet. Sätt genast på batteriskyddet igen efter att batteriet har tagits loss från verktygshuset för att förhindra ansamling av damm eller smuts på batteripolerna och kortslutning.

Batteriets livslängd

Batteriet har en begränsad livslängd. Om batteriets kapacitet är extremt kort efter att ha laddats ordentligt, ska det bytas ut mot ett nytt.

Batteriåtervinning

ANMÄRKNING:

Se till att batteriet lämnas på anvisad plats för återvinning, när sådan finns, för att bidra till att skydda miljön.

[Batteriladdare]

Laddning

Försiktighetsåtgärder för litiumjon-batterier

• Om batteriets temperatur sjunker till under cirka -10°C, avbryts laddningen automatiskt för att förhindra försämring av batteriets prestanda.

Gemensamma försiktighetsåtgärder för litiumjon- och NiMH/NiCd-batterier

• Temperaturen i omgivningen skall vara mellan 0°C och 40°C. Om batteriet används under fryspunkten 0°C, kan verktyget fungera onormalt.
• När du ska ladda ett kallt batteri (under 0°C) på ett varmt ställe, ska du låta batteriet ligga på detta ställe minst en timme i förväg så att batteriet får rumstemperatur.
• Kyl ner laddaren om du tänker ladda mer än två batterier i följd.
• Stick inte in fingrarna i kontakthålet när du håller laddaren i handen eller vid andra tidpunkter.

VIKTIGT:

Iaktta följande för att förhindra brand och andra skador.

• Använd inte en motordriven generator som strömkälla.
• Täck inte över ventilationshålen på laddaren och batteriet.
• Koppla loss batteriladdaren från vägguttaget, när den inte ska användas.

Litiumjonbatteri

OBSERVERA:

Batteriet är inte helt uppladdat när det säljs. Se till att ladda upp batteriet före användning.

Batteriladdare (EY0L80)

1. Anslut laddaren till ett vägguttag.

OBSERVERA:

Det kan uppstå gnistor när kontakten är ansluten till ett vägguttag, men detta utgör inte något säkerhetsproblem.

1. Sätt i batteriet ordentligt i laddaren.

1 Placera batteriet i dockan på laddaren med anpassningsmärkena placerade mot varandra. 2 Skjut batteriet framåt i pilens riktning.

1. Under laddningen lyser laddningslampan.

För att förhindra överladdning kopplar en inbyggd brytare automatiskt bort laddningsfunktionen när laddningen är färdig.

• Om batteriet är för varmt (t.ex. direkt efter tungt arbete) startar inte laddningen.

Den orange standby-lampan blinkar tills batteriet har svalnat.

Därefter påbörjas laddningen automatiskt.

1. Den gröna laddningslampan börjar blinka långsamt när batteriet har nått cirka 80% laddning.
2. När laddningen är klar börjar den gröna laddningslampan blinka intensivt.
3. Om batteriets temperatur är 0°C eller lägre, så tar det längre tid än normalt att ladda upp batteriet.

Även när batteriet har laddats upp helt har det bara cirka 50% av den styrka som gäller för ett batteri som laddats upp helt vid normala temperaturförhållanden.

1. Om strömindikatorn inte tänds omedelbart efter att laddaren har anslutits till ett nätuttag eller om den gröna laddningslampan inte börjar blinka intensivt efter normal laddningstid, så kontakta en auktoriserad återförsäljare.
2. Vid isättning av ett fulladdat batteri i laddaren på nytt kommer laddningslampan att tändas. Efter några minuter börjar laddningslampan blinka snabbt för att visa att laddningen är klar.
3. Tryck upp batteripaketets lossningsknapp och ta bort batteripaketet.

Lossningsknapp för batteripaket

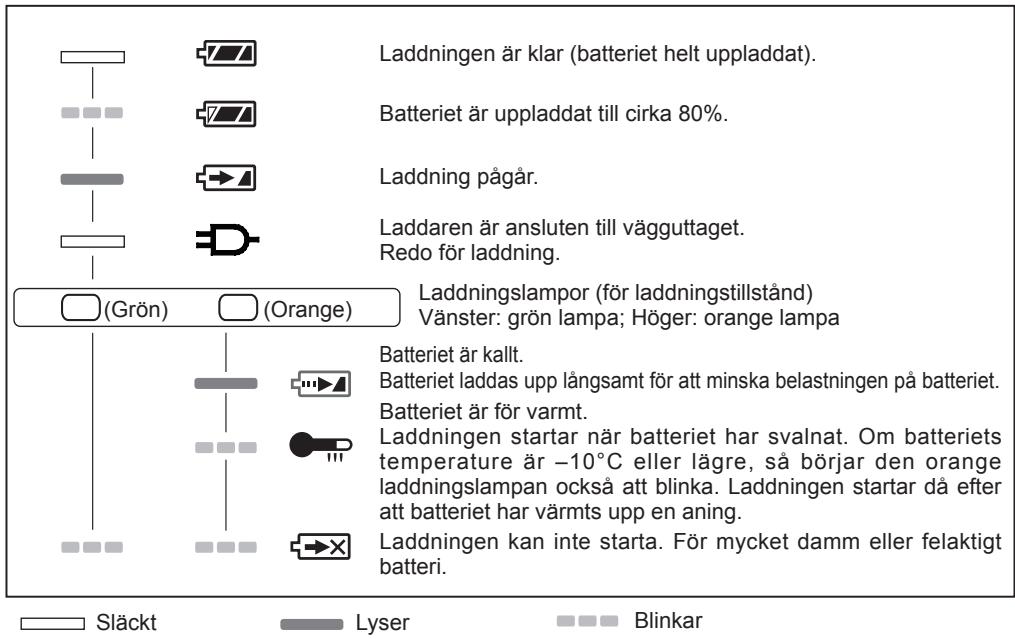

LAMPINDIKATIONER

Information för användare om hopsamling och avfallshantering av gammalt material och använda batterier

Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor.

För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2002/96/EC och 2006/66/EC.

När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering.

För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel.

Olämlig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För affärsanvändare inom den Europeiska Unionen

Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.

[Information om avfallshantering i länder utanför den Europeiska unionen]

Dessa symboler är endast giltiga inom den Europeiska unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering.

Notering till batterisymbolen (nedtill, två symbolexempel):

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iakttar den de krav som ställs upp i direktivet för den aktuella kemikalien.

IV. SKÖTSEL

Använd endast en torr, mjuk trasa till att torka rent verktyget med. Använd inte en fuktig trasa, thinner, bensin eller något annat flyktigt lösningsmedel vid rengöring.

V. ÅTDRAGNINGSMOMENT

Den kraft som behövs för att dra åt en bult varierar beroende på bultens material och storlek liksom det material som bulten dras åt i. Beakta detta vid val av åtdragningstid.

Här nedan anges olika referensvärden.

(Värdena kan variera beroende på åtdragningsförhållanden.)

Faktorer som påverkar åtdragningsmomentet

Åtdragningsmomentet påverkas av en mängd olika faktorer, bl.a. följande. Åtdragningsmomentet bör alltid kontrolleras med en momentnyckel efter åtdragning.

1) Spänning

När batteriet håller på att laddas ur sjunker spänningen, vilket medför att åtdragningsmomentet sjunker.

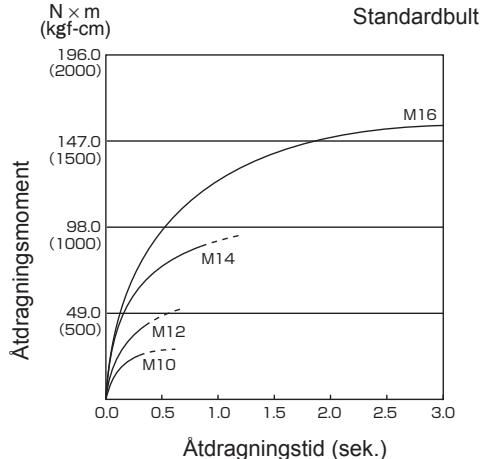

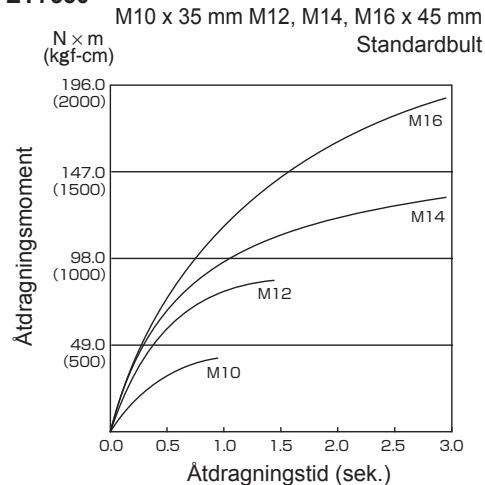

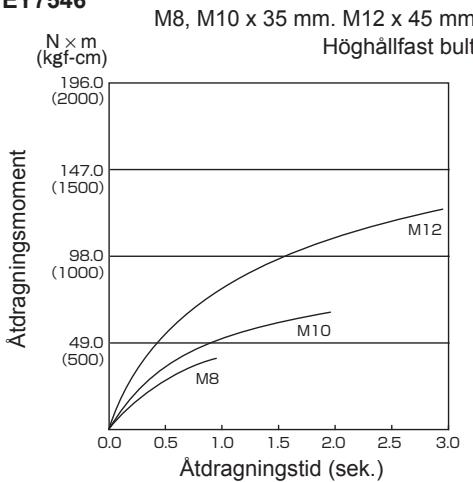

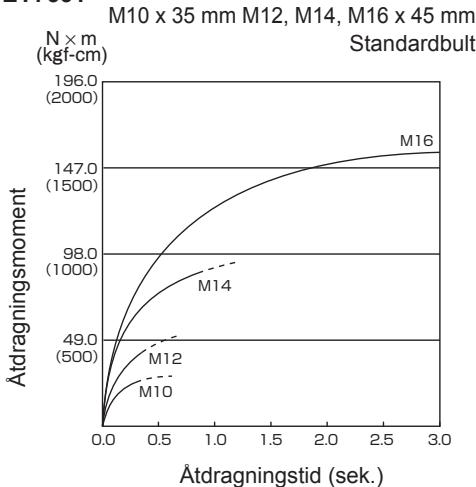

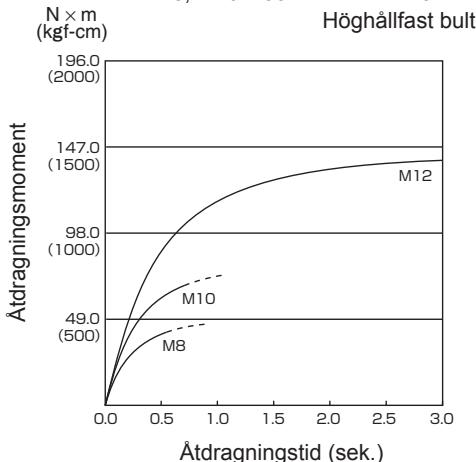

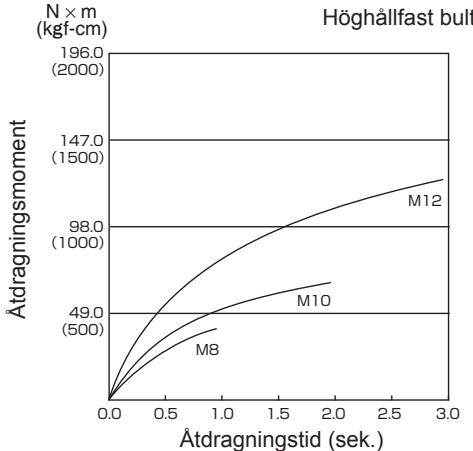

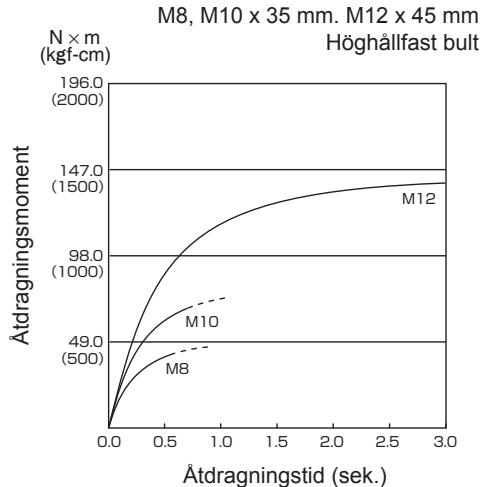

Bultatdragningsförhållanden

EY7546

EY7546

EY7547 M10 x 35 mm M12, M14, M16 x 45 mm EY7547

EY7550

EY7550 M8, M10 x 35 mm. M12 x 45 mm EY7551

EY7551

M8, M10 x 35 mm. M12 x 45 mm

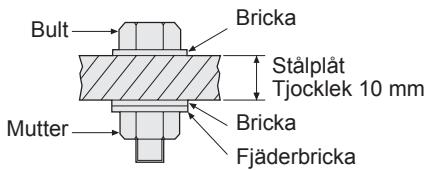

Åtdragningsförhållanden

Följande bultar används.

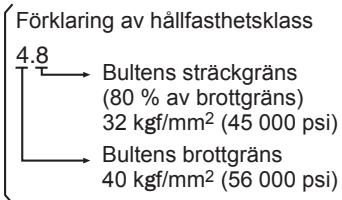

Standardbult: hållfasthetsklass 4,8

Höghållfast bult: hållfasthetsklass 12,9

2) Åtdragningstid

Längre åtdragningstid ger ökat åtdragningsmoment. Överdriven åtdragning innebär dock ingen förbättring utan förkortar verktygets livslängd.

3) Olika bultdiametrar

Storleken på bultdiametern påverkar åtdragningsmomentet.

I allmänhet gäller att åtdragningsmomentet ökar ju större bultdiametern är.

4) Åtdragningsförhållanden

• Åtdragningsmomentet varierar, även för samma bult, beroende på klass-, längd- och vridmomentskoefficient (den fasta koefficient som anges av tillverkaren vid produktion).
• Åtdragningsmomentet varierar, även med samma bultningsmaterial (t.ex. stål), beroende på materialets ytbehandling. Vridmomentet minskar avsevärt när bult och mutter börjar rotera tillsammans.

5) Hylsspel

Vridmomentet minskar vid användning av en sexkantig hylsa av felaktig storlek för att dra åt en bult.

6) Avtryckare (Avtryckare med variabel varvtalsreglering)

Åtdragningsmomentet blir lägre vid användning med avtryckaren inte helt intryckt.

7) Effekten av en anslutningsadapter

Åtdragningsmomentet minskar vid användning av en universalkoppling eller en anslutningsadapter.

VI. TILLBEHÖR

Använd endast bits med lämplig storlek.

Panasonic original Extra snabbchuck (EY9HX110E).

Chuckstorlek: 6,35 mm (1/4") sexkanthylsa

VII. APPENDIX

REKOMMENDERADE SKRUV- OCH BULTSTORLEKAR

Modell		EY7546	EY7547	EY7550	EY7551
Skruvdragning	Träskruv	φ 3,5 – φ 9,5 mm
	Självdragande skruv	φ 3,5 – φ 6 mm
Bultåtdragning		Standardbult: M6 – M16Höghållfast bult: M6 – M12

VIII. SPECIFIKATIONER

SLAGSKRUVDRAGARE

Model		EY7546	EY7547	EY7550	EY7551
Motor		14,4 V		18 V
Tomgångsvarvtil	Mjukt läge	0 - 1000 min-1(varv/min.)
	Medelhårt läge	0 - 1400 min-1(varv/min.)
	Hårt läge	0 - 2500 min-1(varv/min.)	0 - 2300 min-1(varv/min.)	0 - 2500 min-1(varv/min.)	0 - 2300 min-1(varv/min.)
Maximalt vridmoment		150 N·m (1330 in-lbs)	200 N·m (1770 in-lbs)	155 N·m (1370 in-lbs)	205 N·m (1815 in-lbs)
Slag per minut	Mjukt läge	0 - 2000 min-1(slag/min.)
	Medelhårt läge	0 - 2800 min-1(slag/min.)
	Hårt läge	0 - 3000 min-1(slag/min.)	0 - 3500 min-1(slag/min.)	0 - 3300 min-1(slag/min.)	0 - 3500 min-1(slag/min.)
Total langd		143 mm (5-5/8")	155 mm (6-1/8")	143 mm (5-5/8")	155 mm (6-1/8")
Vikt (inkl. batteriet: EY9L44)		1,5 kg (3,3lbs)	1,55 kg (3,4lbs)	—	—
Vikt (inkl. batteriet: EY9L50)		—	—	1,6 kg (3,5lbs)	1,65 kg (3,6lbs)

BATTERI

Modell	EY9L41	EY9L42	EY9L44	EY9L50
Ackumulatorbatteri	Lithiumjonbatteri
Batterispänning	14,4 V likström (3,6 V × 4 celler)		14,4 V likström (3,6 V × 8 celler)	14,4 V likström (3,6 V × 10 celler)

BATTERILADDARE

Modell	EY0L81
Märkdata	Se märkplåten på undersidan av laddaren.
Laddningstid	EY9L41	EY9L42	EY9L44	EY9L50
	Användbar uppladdning: 45 min.	Användbar uppladdning: 30 min.	Användbar uppladdning: 50 min.
	Fullständig uppladdning: 60 min.	Fullständig uppladdning: 35 min.	Fullständig uppladdning: 65 min.

OBSERVERA: Schemat kan innehålla modeller som inte säljs i ditt område.

Vi hänvisar till senaste allmänna katalog.

Återförsäljarens namn och adress anges på det medföljande garantikortet.

1. Montering av fästkrok på den andra sidan

(1) Sätt in fästkroken på den andra sidan. (2) Dra åt skruven ordentligt så att den är fastsatt korrekt.

Kontrollpanel
