Produkttype	Trådløs boremaskine
Mærke	PANASONIC
Model	EY7547
Spænding	18 V DC
Tomgangshastighed (hård tilstand)	0 - 2500 o/min
Tomgangshastighed (medium tilstand)	0 - 1400 o/min
Tomgangshastighed (blød tilstand)	0 - 1000 o/min
Slag pr. minut (hård tilstand)	0 - 3500 slag/min
Slag pr. minut (medium tilstand)	0 - 2800 slag/min
Slag pr. minut (blød tilstand)	0 - 2000 slag/min
Maksimalt drejningsmoment	200 N·m
Samlet længde	155 mm
Vægt (med batteri EY9L44)	1,55 kg
Batteritype	Genopladelig Li-ion
Kompatible batterimodeller	EY9L41, EY9L42, EY9L44, EY9L50
Medfølgende oplader	EY0L81
Opladningstid (EY9L44)	50 min (brugbar), 65 min (fuld)
Patron	Hexagon hurtigpatron 6,35 mm (1/4")
Slageffekttilstande	Blød, Medium, Hård (valgbare)
Overophedningsbeskyttelse	Ja (automatisk stop, blinkende indikator)
Lav batteribeskyttelse	Ja (blinkende indikator før overafladning)
Beskyttelsesklasse	IP56 (støv- og vandstrålebestandig)
Integreret LED-lys	Ja, med dedikeret kontakt
Bæltekrog	Ja, vendbar (venstre/højre)
Fremstillingsland	Ikke specificeret i manualen, men japansk mærke

Ofte stillede spørgsmål - EY7547 PANASONIC

Hvordan installeres eller fjernes et bor?

For at installere et bor: Hold spændepatronens krave, indsæt det sekskantede bor på 6,35 mm, slip derefter kraven. Træk i boret for at sikre, at det er fastspændt. For at fjerne boret: Træk kraven udad igen.

Hvilke slagetilstande er tilgængelige?

Tre tilstande er tilgængelige: Blød (0-1000 o/min, begrænset moment), Medium (0-1400 o/min) og Hård (0-2500 o/min, maksimalt moment). Tryk på tilstandsknappen for at skifte mellem indstillingerne.

Hvordan oplader jeg batteriet?

Tilslut opladeren EY0L81 til en stikkontakt. Sæt batteriet i ved at justere markeringerne, og skub det fremad. Den grønne indikator blinker langsomt ved 80 % opladning, og hurtigt når opladningen er færdig. Opladning tager ca. 50-65 minutter afhængigt af batteriet.

Hvad gør jeg, hvis overophedningsindikatoren blinker?

Overophedningsindikatoren viser, at batteriet har nået en for høj temperatur. Værktøjet stopper automatisk. Lad værktøjet og batteriet køle af i mindst 30 minutter før genbrug.

Kan jeg bruge værktøjet i regn?

Værktøjet er certificeret IP56, hvilket betyder, at det er støv- og vandstrålebestandigt. Undgå dog længere tids udsættelse for vand. Brug det ikke i kraftig regn og nedsænk det ikke i vand.

Hvilke tilbehør anbefales?

Brug kun sekskantbor på 6,35 mm (1/4") med en holderdiameter på 9,5 mm (3/8") for korrekt fastgørelse. Den ekstra hurtigpatron Panasonic EY9HX110E er kompatibel.

Hvordan skifter jeg bæltekrogens side?

Fjern skruen på krogen, tag den ud, og sæt den i på den anden side. Spænd skruen godt, så den sidder fast. Kontrollér regelmæssigt, at den er stram.

Hvad er batteriets levetid?

Li-ion-batterier har en begrænset levetid. Hvis driftstiden bliver meget kort efter fuld opladning, skal batteriet udskiftes. Brug kun originale Panasonic-batterier.

Hvordan vedligeholder jeg værktøjet?

Rengør apparatet med en tør, ren klud. Brug hverken vand, opløsningsmidler eller flygtige rengøringsmidler. Opbevar værktøjet tørt og støvfrit.

Hvor kan jeg finde reservedele?

Kontakt en autoriseret Panasonic-forhandler eller se garantibeviset for kontaktoplysninger. Brug kun originale Panasonic-tilbehør og -dele.

BRUGSANVISNING EY7547 PANASONIC

Oprindelige instruktioner: Engelsk. Oversættelse af de oprindelige instruktioner: Andre sprog.

Denne maskine som en komplet enhed med en batteripakning opfylder betingelserne i passende IP-grader af beskyttelse, baseret på IEC-regulativer.

Definition af IP-kode

IP5X: Indtrængen af støv er ikke helt forhindret, men støv må ikke trænge ind i en sådan mængde, at det påvirker en tilfredsstillende anvendelse af maskinen eller nedsætter sikkerheden. (I tilfælde af, at talkumpulver under 75 µm trænger ind i maskinen).

IPX6: Vand, der sprøjtes i kraftige stråler mod maskinen fra en hvilken som helst retning, har ingen skadelige virkninger. (I tilfælde af, med et mundstykke på 12,5 mm indvendig diameter ca. 100 L/min med normal vandtemperatur, sprøjtes på maskinen i 3 minutter fra en afstand på 3 m).

BEGRÆNSET GARANTI

Mærkedata for IP56 kvalificerer dette værktøj til den mindste påvirkning af vand eller støv, men ikke til sikring af ydelse under sådanne forhold. Se sikkerhedsforskrifter og betjeningsvejledning for yderligere detaljer om korrekt anvendelse.

Læs hæftet med "Sikkerhedsinstruktioner" samt det følgende før brug.

I. EKSTRA SIKKERHEDSREGLER

1) Brug høreværn, når værktøjet anvendes i længere tid. 2) Vær opmærksom på, at dette værktøj altid er klar til at kunne betjenes, da det ikke skal sættes i en stikkontakt. 3) Når der skrues eller bores ind i vægge, gulve el.lign., kan man støde på strømførende ledninger. BERØR IKKE DEN HEXAGONALE BOREPATRON ELLER NOGEN AF DE FORRESTE METALDELE PÅ VÆRKTØJET! Hold kun værktøjet i det plastikhåndtaget for at forhindre elektrisk stød, hvis du skulle skrue eller bore ind i en strømførende ledning.

4) Anvend IKKE grebet til forlæns/baglæns retning, når hovedafbryderen er aktiveret. Batteriet vil hurtigt blive afladet, og der kan opstå skade på værktøjet. 5) Under opladning kan det ske, at opladeren bliver en smule varm. Dette er normalt. Oplad IKKE batteriet over en længere periode. 6) Når værktøjet opbevares eller transporteres, skal grebet til forlæns/baglæns retning sættes i midterstillingen (omskifter-lås). 7) Belast ikke værktøjet ved at holde hastighedskontroltriggeren halvt ned (hastighedskontrolfunktion), således at motoren stopper.

Symbol	Betydning
V	Volt
---	Jævnstrøm
n0	Ubelastet hastighed
... min-1	Omdrejninger eller slag pr. minut
Ah	Batteripakningens elektriske kapacitet
	Læs brugsvejledningen inden drug
	Kun til indendørs drug

ADVARSEL:

• Benyt ikke andre batteripakninger end Panasonic-batteripakninger, som er beregnet til brug med dette genopladelige værktøj.
• Panasonic kan ikke holdes ansvarlig for skader eller ulykker, som er forårsaget af anvendelse af en genbrugt batteripakning eller ikke-original batteripakning. Bortskaf ikke batteripakningen ved at smide den på åben ild, og udsæt den ikke for ekstrem varme.
• Undlad at transportere og opbevare batteripakningen i den samme beholder som indeholder som eller andre lignende metalgenstande.
• Oplad ikke batteripakningen på et sted med høje temperaturer, for eksempel i nærheden af åben ild eller i direkte sol. Dette kan bevirke, at batteriet overophedes, bryder i brand eller eksploderer.
• Benyt aldrig andre opladere end den beregnede til opladning af batteripakningen. Dette kan bevirke, at batteriet lækker, overophedes eller eksploderer.
• Når batteripakningen er taget af værktøjet eller opladeren, skal man altid huske at sætte pakningsdækslet på. Hvis dette ikke gøres, er der risiko for, at batterikontakterne kortsluttes, hvilket kan være årsag til brandfare.
• Når batteripakningen er udtjent, skal den skiftes ud med en ny.

Fortsat anvendelse af en beskadiget batteripakning kan resultere i varmedannelse, antænding og revner i batteriet.

II. MONTERING

Montering eller afmontering af bit

BEMÆRK:

• Når et bit monteres eller afmonteres, skal batteripakningen tages af værktøjet, eller triggeren skal stilles i misterstilling (omskifterlås).
• Tag fat i manchetten på borepatronen til hurtig tilslutning og træk den ud fra drevet.
• Sæt bitset ind i borepatronen. Slip manchetten.
• Manchetten vil gå tilbage til udgangsstillingen, når den slippes.
• Træk i bitset for at sikre dig, at det/DD kammer ud.
• For at tage bitset ud, skal man trække manchetten ud på samme måde.

FORSIGTIG:

• Hvis manchetten ikke går tilbage til udgangspositionen, eller bitset kommer ud, når der trækkes, er bitset ikke blevet ordentligt fastgjort. Forvis dig om, at bitset er ordentligt fastgjort inden brug.

Anvend 6,35 mm (1/4") sekskantede bits. For at sikre, at bitset sidder godt fast, kan man anvende sekskantede bits med en pal på 9,5 mm (3/8").

Montering og afmontering af borholder

1. Montering af borholder

Monter borholderen ved at skyde den hunlige indskæring på undersiden af borholderen ind på det firkantede drev på maskinen.

Kontroller, at borholderen sidder fast på maskinen.

1. Fjernelse af borholderen

Træk borholderen ud.

BEMÆRK:

Montering og afmontering af originale ekstraudstyrsdele og borholdere. Hold maskinen over frysepunktet (0°C), når de originale ekstraudstyrsdele og borholdere sættes på det firkantede drev på maskinen. Gummipuden på det firkantede drev, der skal trykke det firkantede drev op med, kan blive hård under frysepunktet. Dette kræver ekstra kraft ved afmontering og påmontering af borholdere.

Isætning og udtagning af batteripakningen

1. Tilslutning af batteripakningen:

Sæt flugtemærkerne på linje og sæt batteripakningen på. - Skyd batteripakningen i stilling, indtil den klikker på plads.

Flugtemærker

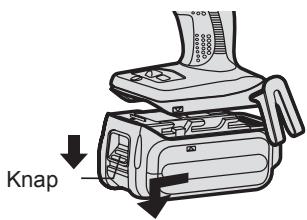

1. Udtagning af batteripakningen:

Træk i knappen foran for at frigøre batteripakningen.

III. BETJENING

ADVARSEL!

• Indånd ikke støv.

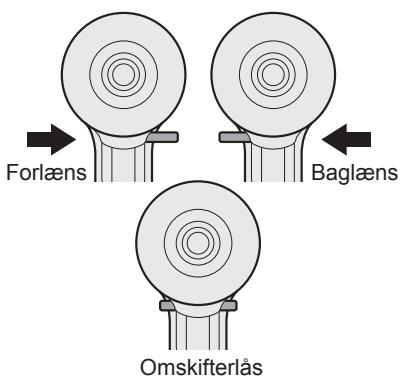

Anvendelse af grebet til forlæns/baglæns retning

FORSIGTIG:

For at forhindre skade må grebet til forlæns/baglæns retning ikke anvendes, før bitset er helt stoppet.

Forlæns rotation - betjening af omskifter

1. Tryk på grebet, hvis du ønsker forlæns rotation.
2. Tryk let på triggeren for at starte værktøjet langsomt.
3. Hastigheden øges i takt med, at triggeren trykkes ind, således at iskruning af skruer kan ske effektivt. Bremsen virker, og bitset stopper straks, når triggeren slippes.
4. Efter brugen skal grebet sættes i miter-stillingen (omskifterlås).

Baglæns rotation - betjening af omskifter

1. Tryk på grebet, hvis du ønsker baglæns rotation. Kontroller rotationsretningen inden brugen.
2. Tryk let på triggeren for at starte værktøjet langsomt.
3. Efter brugen skal grebet sættes i miter-stillingen (omskifterlås).

FORSIGTIG:

For at forhindre, at værktøjet overophedes, må man ikke anvende det uafbrudt med brug af to eller flere batteripakninger. Et værktøj skal have tid til at køle af, inden der skiftes batteripakning.

Hvordan bæltekrogen bruges

ADVARSEL!

• Forvis dig om, at bæltekrogen er fastgjort sikkert til hovedapparatet med skruen fast tilspændt. Hvis bæltekrogen ikke er spændt godt fast til hovedapparatet, er der risiko for, at krogen går af, hvorved hovedapparatet kan falde ned. Dette kan resultere i et uheld eller personskade.
• Kontroller periodisk skruens stramning. Stram den godt til, hvis den er løs. Sørg for, at bæltekrogen er sat godt og ordentlig fast i livremmen eller et andet bælte. Vær opmærksom på, at apparatet ikke glider af bæltet. Dette kan resultere i et uheld eller personskade.

Når hovedapparatet holdes af bæltekrogen, må du ikke hoppe eller løbe med den. Dette kan medføre, at krogen glider af, hvorved hovedapparatet kan falde ned. Dette kan resultere i et uheld eller personskade. - Når bæltekrogen ikke anvendes, skal den anbringes i udgangspositionen, da den ellers kan gribe fat i noget. Dette kan resultere i et uheld eller personskade. - Når apparatet er hægtet på livremmen ved hjælp af bæltekrogen, må man ikke sætte andre bits end skruetrækkerbits på apparatet. Et skarpt kantet objekt, som f.eks. et borebit, kan forårsage et uheld eller personskade.

Ændring af bæltekrogens placering

Bæltekrogen kan sættes på begge sider af maskinen.

1. Afmontering af krogen

(1) Fjern skruen. (2) Træk krogen ud.

1. Montering af krogen på den anden side

(1) Indsæt krogen i den anden side. (2) Spænd skruen helt, så den fastgøres ordentligt.

Kontrolpanel

(1) Valg af slagkraftfunktion

• Der kan vælges mellem 3 indstillinger af slagkraft (svag, mellem, kraftig).

Tryk på slagkraftfunktionsknappen for at indstille slagkraften. Ved hvert tryk på knappen skifter indstillingen til svag, mellem eller kraftig.

Drevet er forindstillet til slagkraftindstillingen "kraftig", når værktøjet sendes fra fabrikken.

Drevet er forindstillet til slagkraftindstillingen "kraftig", når værktøjet sendes fra fabrikken.

Oversigt over anbefalede arbejdsretningslinjer

Slagkraft-visning	Anbefalet anvendelse
0-2300 omdr./min./0-2500 omdr./min.og0-3000 slag/min./0-3300 slag/min./0-3500 slag/min.	Ogaver, som kræver ethøj't moment, hvor der er risiko for at boltene eller en skrue brækker, dens spids skæres af, eller bitset går løs. (Denne indstilling givermaks. moment). Passende anvendelse inkluderer:· Stramming af M8 og større bolte· Stramming af Lange skruer under afpudsningsarbejde af interører
M0-1400 omdr./min.og0-2800 slag/min.	Ogaver, som kræver begraenset moment, hvor der er risiko for at en skruebrækker, dens spids skæres af, eller bitset går løs. (Denne indstilling begrænsernomentet). Passende anvendelse inkluderer:· Stramming af bolte med mindre diameter (MB)· Stramming af metalarbejdeskruer,+när derinstalleres fast inventar
S0-1000 omdr./min.og0-2000 slag/min.	Ogaver, som kræver begraenset moment, hvor der er risiko for at en skruebrækker, dens spids skæres af, eller bitset går løs og beskadiger en afslutteteksteriøflade. (Denne indstilling begrænsernomentet). Passende anvendelse inkluderer:· Stramming af mindre bolte end M6, som nemt kanafskæres· Stramming af skruer i formetplastic· Installering af væGPLader af gips

• slag/min. = Slag i minuttet

Tryk ikke flere gange på afbryderen, når boltene og skruerne er skruet ordentligt fast.

Hvis du gør det, kan det medføre en forsinkelse i start af rotation, eller at visningen af slagkraftfunktion blinker og forhindrer rotationen i at starte af hensyn til kredsløbsbeskyttelse.

(2) LED-lys

Træk altid afbryder-kontakten en gang, inden LED-lyset anvendes.

Lyset lyser med en meget lav strøm, og det påvirker ydelsen negativt under brug eller batterikapaciteten.

FORSIGTIG:

• Det indbyggede LED-lys er beregnet til at oplyse et lille arbejdsområde.
• Anvend det ikke som erstatning for en almindelig lommelygte, da det ikke har tilstrækkelig lysstyrke.
• LED-lyset slukker, hvis værktøjet ikke har været brugt i 5 minutter.

Forsigtig: UNDLAD AT STIRRE IND I STRÅLEN.

Anvendelse af kontroller eller justeringer eller udførelse af andre procedurer end de heri specificerede kan medføre farlig udsættelse for stråling.

(3) Advarselslampe for overophedning

Fra (normal anvendelse)

Blinker: Overophedning betyder, at anvendelsen er blevet stoppet på grund af overophedning af batteriet.

Overophedningsbeskyttelsesfunktionen stopper skruetrækkeren for at beskytte batteripakningen i tilfælde af overophedning. Advarselslampen for overophedning på kontrolpanelet blinker, når denne egenskab er aktiveret.

• Hvis overophedningsbeskyttelsesfunktionen aktiveres, skal du give skruetrækkeren tid til at køle helt af (mindst 30 minutter). Skruetrækkeren er klar til brug igen, når advarselslampen for overophedning slukker.
• Undgå at anvende skruetrækkeren på en sådan måde, at overophedningsbeskyttelsesfunktionen aktiveres gentagne gange.

(4) Advarselslampe for lav batterieffekt

Fra

(normal

anvendelse)

Blinker

(ingen opladning)

Batteribeskyttelses

Ekstrem (fuld) afladning af Li-ion-batterier vil afkorte deres levetid betragteligt. Skruetrækkeren er udstyret med en batteribeskyttelsesfunktion til forhindring af ekstrem afladning af batteripakningen.

• Batteribeskyttelsesfunktionen aktiveres umiddelbart inden batteriet mister sin effekt, hvilket bevirker, at advarselslampen for lav batterieffekt begynder at blinke.
• Hvis du bemærker, at advarselslampen for lav batterieffekt blinker, skal du straks oplade batteripakningen.

[Batteripakning]

Korrekt brug af batteripakningen

Li-ion batteripakning (EY9L40/EY9L41)

Opbevar Li-ion batteripakningen efter brugen uden at oplade den, således at optimal batterilevetid opnås. Når du oplader batteripakningen, skal du bekræfte, at terminalerne på batteriopladeren er fri for uvedkommende substanser, som for eksempel støv og vand etc. Rengør terminalerne inden du oplader batteripakningen, hvis uvedkommende substanser observeres på terminalerne.

Når batteriet ikke anvendes, skal det holdes god afstand fra andre metalgenstande som for eksempel papirclips, mønter, nøgler, søm, skruer og andre mindre metalgenstande, som kan forårsage en tilslutning fra en terminal til en anden. Kortslutning af batteriterminalerne kan frembringe gnister, forbrændinger eller ildebrand.

Når du anvender batteripakningen, skal du sørge for, at arbejdsstedet er velventileret. - Når batteripakningen er taget af værktøjet, skal batteripakningens dæksel straks sættes på for at forhindre, at støv og snavs forurener batteriterminalerne og forårsager kortslutning.

Batteripakningens levetid

De udskiftbare batterier har en begrænset levetid. Hvis betjeningstiden bliver meget kort efter opladningen, skal batteripakningen udskiftes med en ny.

Genbrug af batterier

OBS:

For at beskytte miljøet og genbruge materialer, skal du altid huske at bortskaffe udtjente batterier på forskriftsmæssig vis, dvs. indlevere dem til et sted, der er godkendt af myndighederne, hvis et sådant forefindes i dit land.

[Batterioplader]

Opladning

Sikkerhedsforskrifter for Li-ion batteripakning

• Hvis batteripakningens temperatur falder til under cirka -10 °C, vil opladningen automatisk stoppe for at forhindre, at batteriet forringes.

Almindelige sikkerhedsforskrifter for Li-ion/Ni-MH/Ni-Cd batteripakning

• Det omgivende temperaturområde er mellem 0 °C (32 °F) og 40 °C (104 °F). Hvis batteripakken anvendes, når batteri-temperaturen er under 0 °C (32 °F), kan der opstå problemer i værktøjets funktion.
• Når man vil oplade en kold batteripakning (under 0 °C (32 °F)) i et varmt rum, så anbring batteripakningen i rummet mindst en time, så dens temperatur kan komme på niveau med rummets, inden den oplades.

Lad opladeren køle ned ved genopladning af flere end to batteripakninger efter hinanden. - Sæt ikke fingre ind i kontaktåbningen, når ladeaggregatet holdes i hænderne eller flyttes.

FORSIGTIG:

Forebyggelse af risiko for brand eller skade på batteriopladeren.

• Anvend ikke strøm fra en generator på en motor.
• Tildæk ikke ventilationshullerne på ladeaggregatet og på batteripakken.
• Tag opladeren ud af forbindelse, når den skal anvendes.

Li-ion batteripakning

BEMÆRK:

Batteripakningen er ikke fuldt opladet på købstidspunktet. Sørg for at oplade batteriet før brug.

Batterioplader (EY0L80)

1. Stik opladerens stik ind i en stikkontakt fra lysnettet.

BEMÆRK:

Der kan opstå gnister, når stikket sættes i stikkontakten, men dette er ikke noget sikkerhedsproblem.

1. Sæt batteripakningen helt ind i opladeren.

1 Sæt flugtemaerkerne på linje og anbring batteriet på dokken på opladeren. 2 Tryk fremad i pilens retning.

1. Under opladningen vil opladelampen lyse. Når opladningen er afsluttet, vil en indre elektronisk omskifter automatisk udløses til forhindring af overopladning.
2. Opladningen starter ikke, hvis batteripakningen er varm (for eksempel, umiddelbart efter ekstra svær betjening.) Den orangefarvede lampe blinker, indtil batteriet er kølet af. Opladningen begynder straks derefter.
3. Opladelampen (grøn) blinker langsomt, når batteriet er omkring 80% opladet.
4. Når opladningen er færdig, vil opladelampen begynde at blinke hurtigt i grøn farve.
5. Hvis temperaturen af batteripakningen er 0°C eller mindre, vil det tage længere at oplade batteripakningen helt, sammenlignet med standardopladetiden. Selv hvis batteriet er fuldt opladet, vil det have omkring 50% af effekten i et fuldt opladet batteri ved normal brugstemperatur.
6. Hvis driftslampen ikke tændes straks, efter at opladeren er sat i forbindelse, eller hvis opladelampen efter standardopladetiden ikke blinker hurtigt i grønt, skal du rådføre dig med en autoriseret forhandler.
7. Hvis en fuldt opladet batteripakning sættes ind i opladeren igen, vil opladelampen begynde at lyse. Efter nogle minutter vil opladelampen blinke hurtigt for at indikere at opladningen er afsluttet.
8. Fjern batteripakningen, mens batteripakningens udløserknap holdes oppe.

Udløserknap på batteripakningen

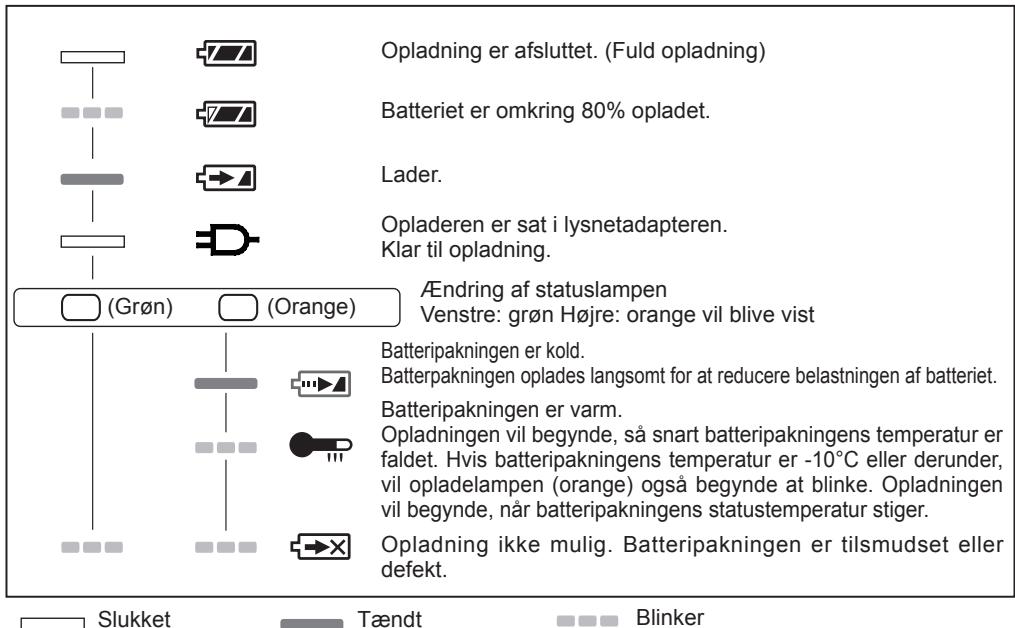

LAMPEINDIKERINGER

Brugerinformation om indsamling og bortskaffelse af elektronikskrot og brugte batterier

Cd

Disse symboler på produkter, emballage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter og batterier ikke må smides ud som almindeligt husholdningsaffald.

Sådanne gamle produkter og batterier skal indleveres til behandling, genvinding resp. recycling i henhold til gældende nationale bestemmelser samt direktiverne 2002/96/EF og 2006/66/EF.

Ved at bortskaffe sådanne produkter og batterier på korrekt vis hjælper du med til at beskytte værdifulde ressourcer og imødegå de negative påvirkninger af det menneskelige helbred og miljøet, som vil kunne være følgen af usagkyndig affaldsbehandling.

Ønsker du mere udførlig information om indsamling og genbrug af gamle produkter og batterier, kan du henvende dig til din kommune, deponeringsselskabet eller det sted, hvor du har købt produktet.

Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

For kommercielle brugere i Den Europæiske Union

Når du ønsker at kassere elektriske eller elektroniske apparater, bedes du henvende dig til din forhandler eller leverandør for yderligere information.

[Information om bortskaffelse i lande uden for Den Europæiske Union]

Disse symboler gælder kun inden for Den Europæiske Union. Ønsker du at kassere sådanne produkter, bedes du forhøre dig hos din forhandler eller kommune med henblik på en hensigtsmæssig bortskaffelse.

Information om batterisymbol (to eksempler nedenfor):

Dette symbol kan optræde sammen med et kemisk symbol. I så fald opfylder det kravene for det direktiv, som er blevet fastlagt for det pågældende kemikalie.

IV. VEDLIGEHOLDELSE

Brug kun en tør, blød klud til at tørre apparatet af med. Brug ikke en fugtig klud, fortynder, benzin eller andre flygtige opløsningsmidler til rengøringen.

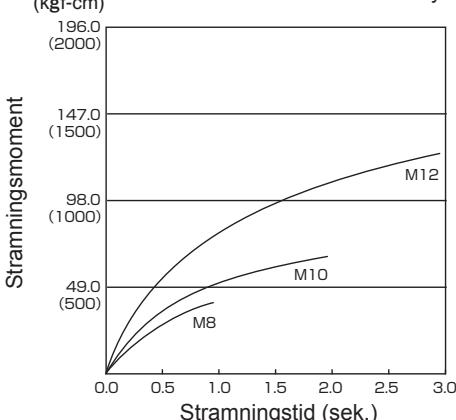

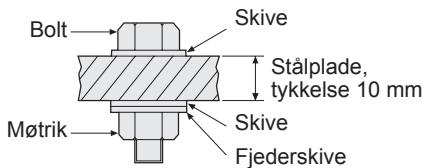

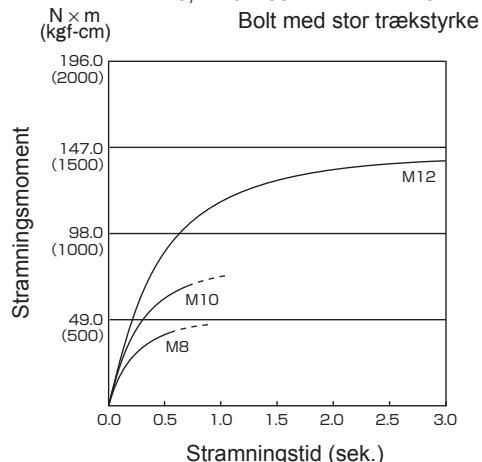

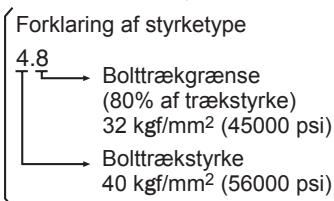

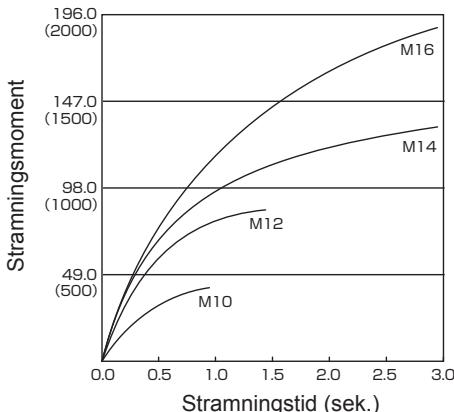

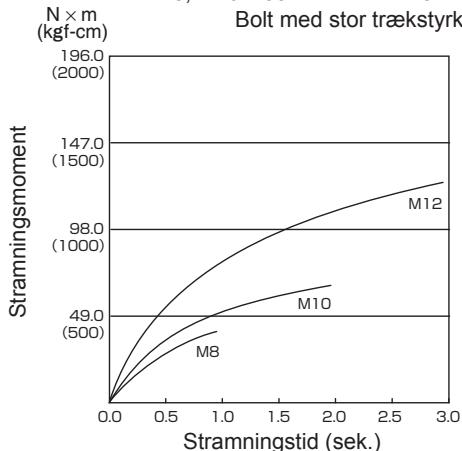

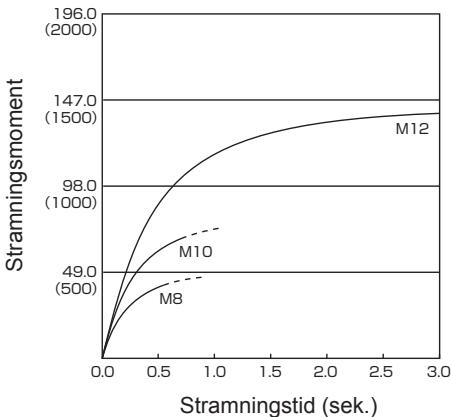

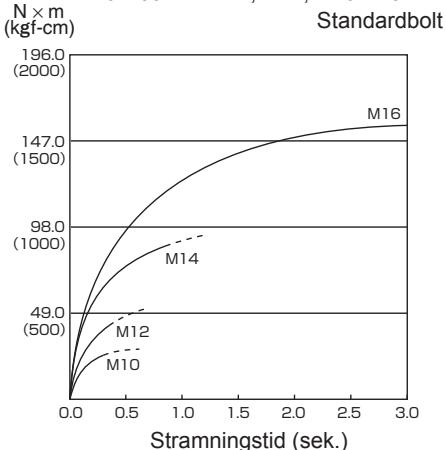

V. STRAMNINGSMOMENT

Den kraft, som er nødvendig til stramning af en bolt, vil være forskellig, alt efter boltens materiale og størrelse, såvel som det materiale, der skal boltes. Vælg længden af stramningstiden i overensstemmelse hermed.

Referenceværdier findes herunder.

(De kan være forskellige, alt efter stramningsbetingelserne)

Stramningsmomentet påvirkes af mange forskellige faktorer, inklusive de følgende. Kontroller altid momentet med en momentnøgle efter stramningen.

1) Spending

Når batteripakningen er næsten udtjent, mindskes spændingen, hvilket bevirker, at stramningsmomentet falder.

M8, M10 x 35 mm. M12 x 45 mm Bolt med stor trækstyrke EY7547

M10 x 35 mm M12, M14, M16 x 45 mm

EY7547 M8, M10 x 35 mm. M12 x 45 mm N×m (kgf-cm) Bolt med stor trækstyrke EY7550 M10 x 35 mm M12, M14, M16 x 45 mm

N×m (kgf-cm) Standard bolt EY7550 M8, M10 x 35 mm. M12 x 45 mm

Bolt med stor trækstyrke

EY7551 M10 x 35 mm M12, M14, M16 x 45 mm EY7551

M8, M10 x 35 mm. M12 x 45 mm

Stramningsbetingelser

• De følgende bolte anvendes. Standardbolte: Styrketype 4,8 Type med stor trækstyrke 12,

2) Stramningstid

Længere stramningstid resulterer i et højere stramningsmoment. Overdreven stramning er imidlertid ikke tjenligt og forkorter værktøjets levetid.

3) Forskellig boltdiameter

Størrelsen af boltdiameteren påvirker stramningsmomentet.

Almindeligvis stiger stramningsmomentet, når boltdiameteren bliver større.

4) Stramningsbetingelser

• Stramningsmomentet vil være forskelligt, selv med den samme bolt, alt efter klassifikation, længde og momentkoefficient (den faste koefficient angives af fabrikanten ved fremstillingen).
• Stramningsmomentet vil være forskelligt, selv med det samme boltningsmateriale (dvs. stål), alt efter overfladebeskaffenheden. Momentet reduceres drastisk, når bolten og møtrikken begynder at rotere sammen.

5) Borepatrons spillerum

Drejningsmomentet mindskes, så snart en sekskant-konfiguration af en borepatron med forkert størrelse anvendes til at stramme en bolt.

6) Omskifter (Kontroludøser for variabel hastighed)

7) Virkning af til Slutningsadapteren

Stramningsmomentet vil blive mindsket via anvendelse af et universalled eller en tilslutningsadapter.

VI. TILBEHØR

Brug kun en passende størrelse bit.

Panasonic original borepatron til hurtigt skift (ekstraudstyr) (EY9HX110E).

Borepatronstørrelse: 6,35 mm sekskantet

VII. APPENDIKS

MAKS. TILLADTE KAPACITETER

Model		EY7546	EY7547	EY7550	EY7551
Skrueidrivning	Træskrue	φ 3,5 – φ 9,5 mm
	Selvborende skrue	φ 3,5 – φ 6 mm
Stramning af bolte		Standard bolt: M6 – M16 Bolt med stor trækstyrke: M6 – M12

VIII. TEKNISKE SPECIFIKATIONER

HOVEDENHED

Model		EY7546	EY7547	EY7550	EY7551
Motor		14,4 V		18 V
Ubelastet hastighed	svag indstilling	0 - 1000 min-1(omdr./min.)
	mellem indstilling	0 - 1400 min-1(omdr./min.)
	kraftig indstilling	0 - 2500 min-1(omdr./min.)	0 - 2300 min-1(omdr./min.)	0 - 2500 min-1(omdr/min.)	0 - 2300 min-1(omdr/min.)
Maks. drejningsmoment		150 N·m (1330 in-lbs)	200 N·m (1770 in-lbs)	155 N·m (1370 in-lbs)	205 N·m (1815 in-lbs)
Slag i minutet	svag indstilling	0 - 2000 min-1(slag/min.)
	mellem indstilling	0 - 2800 min-1(slag/min.)
	kraftig indstilling	0 - 3000 min-1(slag/min.)	0 - 3500 min-1(slag/min.)	0 - 3300 min-1(slag/min.)	0 - 3500 min-1(slag/min.)
Længei alt		143 mm (5-5/8")	155 mm (6-1/8")	143 mm (5-5/8")	155 mm (6-1/8")
Vægt (med batteripakning: EY9L44)		1,5 kg (3,3lbs)	1,55 kg (3,4lbs)	—	—
Vægt (med batteripakning: EY9L50)		—	—	1,6 kg (3,5lbs)	1,65 kg (3,6lbs)

BATTERIPAKNING

Model	EY9L41	EY9L42	EY9L44	EY9L50
Opbevaringsbatteri	Li-ion batteri
Batterispænding	14,4 V DC (3,6 V x 4 celler)		14,4 V DC (3,6 V x 8 celler)	14,4 V DC (3,6 V x 10 celler)

BATTERIOPLADER

Model	EY0L81
Mærkedata	Se mærkepladen på undersiden af opladeren.
Opladningstid	EY9L41	EY9L42	EY9L44	EY9L50
	Brugbar: 45 min.	Brugbar: 30 min.	Brugbar: 50 min.
	Fuld: 60 min.	Fuld: 35 min.	Fuld: 65 min.

BEMÆRK: Denne oversigt kan inkludere modeller, der ikke er tilgængelige i dit område.

Se venligst det nyeste, almindelige katalog.

Med hensyn til forhandlernavn og adresse henvises til det vedlagte garantikort.

Genopladelige batterier har en begrænset levetid. Hvis brugstiden er usædvanlig kort selv efter en korrekt opladning, bør batteriet udskiftes med et nyt.

Batteripakken er ikke ladet helt op fra fabrikken. Sørg for at oplade batteriet, før det tages i brug.

Batterioplader (EY0L80)

1. Laderen tilsluttes netspænding.

BEMÆRK:

Sådanne symboler på produkter, emballage og/eller på medfølgende dokumenter betyder, at brugte elektriske/elektroniske produkter og batterier ikke må blandes med almindeligt husholdningsaffald.
