Tuotetyyppi	Langaton porakone
Tuotemerkki	PANASONIC
Malli	EY7547
Jännite	18 V DC
Tyhjäkäyntinopeus (kova tila)	0 - 2500 rpm
Tyhjäkäyntinopeus (keskitaso)	0 - 1400 rpm
Tyhjäkäyntinopeus (pehmeä tila)	0 - 1000 rpm
Iskut minuutissa (kova tila)	0 - 3500 iskua/min
Iskut minuutissa (keskitaso)	0 - 2800 iskua/min
Iskut minuutissa (pehmeä tila)	0 - 2000 iskua/min
Maksimivääntömomentti	200 Nm
Kokonaispituus	155 mm
Paino (akun EY9L44 kanssa)	1,55 kg
Akkutyyppi	Ladattava Li-ion
Yhteensopivat akkumallit	EY9L41, EY9L42, EY9L44, EY9L50
Mukana tuleva laturi	EY0L81
Latausaika (EY9L44)	50 min (käyttövalmis), 65 min (täysi)
Istukka	Pikakiristysistukka 6,35 mm (1/4")
Iskuvoiman tilat	Pehmeä, Keskitaso, Kova (valittavissa)
Ylikuumenemissuoja	Kyllä (automaattinen pysäytys, vilkkuva merkkivalo)
Akun alhaisen varauksen suoja	Kyllä (vilkkuva merkkivalo ennen liiallista purkautumista)
Suojausluokka	IP56 (pölyn- ja vesisuihkunkestävyys)
Sisäänrakennettu LED-valo	Kyllä, omalla kytkimellä
Vyökiinnike	Kyllä, käännettävä (vasen/oikea)
Valmistusmaa	Ei mainittu ohjeissa, mutta japanilainen merkki

Usein kysytyt kysymykset - EY7547 PANASONIC

Kuinka poranterä asennetaan tai irrotetaan?

Poranterän asentamiseksi pidä pikakiristysistukan kaulusta, työnnä 6,35 mm:n kuusikulmainen terä sisään ja vapauta kaulus. Vedä terästä varmistaaksesi, että se on kiinnitetty kunnolla. Irrottaaksesi terän vedä kaulusta uudelleen ulospäin.

Mitkä iskutilat ovat käytettävissä?

Käytettävissä on kolme tilaa: Pehmeä (0-1000 rpm, rajoitettu vääntömomentti), Keskitaso (0-1400 rpm) ja Kova (0-2500 rpm, maksimivääntömomentti). Paina tilapainiketta vaihtaaksesi asetusten välillä.

Kuinka akku ladataan?

Kytke laturi EY0L81 pistorasiaan. Aseta akku paikalleen kohdistamalla merkinnät ja liu'uta sitä eteenpäin. Vihreä merkkivalo vilkkuu hitaasti 80 % latauksessa ja nopeasti latauksen päätyttyä. Lataus kestää noin 50–65 minuuttia akusta riippuen.

Mitä tehdä, jos ylikuumenemismerkkivalo vilkkuu?

Ylikuumenemismerkkivalo ilmaisee, että akku on saavuttanut liian korkean lämpötilan. Työkalu pysähtyy automaattisesti. Anna työkalun ja akun jäähtyä vähintään 30 minuuttia ennen uudelleenkäyttöä.

Voinko käyttää työkalua sateessa?

Työkalu on IP56-sertifioitu, mikä tarkoittaa, että se kestää pölyä ja voimakkaita vesisuihkuja. Vältä kuitenkin pitkäaikaista altistumista vedelle. Älä käytä rankkasateessa äläkä upota sitä.

Mitä lisävarusteita suositellaan?

Käytä vain 6,35 mm:n (1/4") kuusikulmaisia teriä, joissa on 9,5 mm:n (3/8") pidike oikeaa kiinnitystä varten. Valinnainen Panasonic EY9HX110E -pikakiristysistukka on yhteensopiva.

Kuinka vyökiinnikkeen puolta vaihdetaan?

Irrota kiinnikkeen ruuvi, ota se pois ja aseta se toiselle puolelle. Kiristä ruuvi tiukasti, jotta se pysyy paikallaan. Tarkista kiinnitys säännöllisesti.

Mikä on akun käyttöikä?

Li-ion-akuilla on rajoitettu käyttöikä. Jos käyttöaika lyhenee huomattavasti täyden latauksen jälkeen, vaihda akku. Käytä vain alkuperäisiä Panasonic-akkuja.

Kuinka työkalua huolletaan?

Puhdista laite kuivalla ja puhtaalla liinalla. Älä käytä vettä, liuottimia tai haihtuvia puhdistusaineita. Säilytä työkalu kuivassa ja pölyttömässä paikassa.

Mistä löydän varaosia?

Ota yhteyttä valtuutettuun Panasonic-jälleenmyyjään tai katso mukana toimitettua takuukorttia yhteystietojen saamiseksi. Käytä vain alkuperäisiä Panasonic-lisävarusteita ja -osia.

KÄYTTÖOHJE EY7547 PANASONIC

Alkuperäiset ohjeet: englanti. Alkuperäisten ohjeiden käännös: muut kielet.

Tämä työkalu, laite ja akku täyttävät asiaankuuluvat IP-suojamääräykset IEC-säännösten mukaisesti.

IP-koodin määritys

IP5X: Pölyn pääsy ei ole kokonaan estetty, mutta pöly ei pääse sisään niin paljon, että se häiritsisi työkalun tyydyttävää toimintaa eikä vaarantaisi turvallisuutta (kun työkalun sisään on päässyt alle 75 µm pölyä).

IPX6: Voimakkaina suihkuina työkaluun suihkutettu vesi mistä tahansa suunnasta ei aiheuta vahinkoja (kun sisähalkaisijaltaan 12,5 mm suuttimella ruiskutetaan normaalinlämpöistä vettä noin 100 l/min 3 minuutin ajan 3 metrin etäisyydeltä).

RAJOITETTU TAKUU

IP56:n luokitus täyttää vaatimukset työkalun minimi vesi- ja pölysuojasta, mutta ei takaa toimintaa tällaisissa olosuhteissa. Katso tarkempia ohjeita käytöstä turva- ja käyttöohjeista.

Pyydämme lukemaan kirjasen "Turvallisuusohjeet" ja seuraavan ennen käytön aloittamista.

I. LISÄTURVAOHJEITA

1) Käytä korvasuojaimia, kun käytät työkalua pitempiä aikoja. 2) Huomioi, että tämä työkalu on jatkuvasti toimintakunnossa, koska se ei toimi verkkovirralla. 3) Porattaessa seinään, lattiaan jne. on otettava huomioon, että pinnan alla saattaa olla "jännitteisiä" sähköjohtoja. ÄLÄ KOSKE KUUSIOPIKAISTUKKAAN TAI MUIHIN METALLIOSIIN! Pidä kiinni vain muovikahvasta sähköiskun välttämiseksi, mikäli vahingossa poraat sähköjohtoon. 4) Älä käytä eteenpäin/taaksepäin vipua istukan vielä pyöriessä. Akku kuluu nopeasti ja laite saattaa vahingoittua. 5) Latauslaite voi lämmetä latauksen aikana. Tämä on normaalia. ÄLÄ lataa akkua pitkään. 6) Kun työkalu asetetaan säilöön tai sitä kuljetetaan, aseta eteenpäin/taaksepäin vipu keskiasentoon (kytkinlukko).

7) Älä kuormita työkalua pitämällä nopeudensäätökytkintä puolessa välissä (nopeudensäätömuoto) niin, että moottori pysähtyy.

Tunnus	Merkitys
V	Volttia
---	Suora virta
n0	Nopeus ilman kuormaa
... min-1	Kierrokset tai iskut per minuuttli
Ah	Akun sähkökapasiteetti
	Lue käytöohjeet ennen käytöä.
	Vain sisakäytöän.

VAROITUS:

• Älä käytä muita kuin Panasonic-akkuja, jotka on suunniteltu tämän ladattavan työkalun käyttöön.
• Panasonic ei ole vastuussa vahingoista tai onnettomuuksista, jotka aiheutuvat kierrätetyn tai väärennetyn akun käytöstä.
• Älä hävitä akkua polttamalla äläkä saata sitä alttiiksi kuumuudelle.
• Älä kiinnitä akkuun nauloja, älä kolhi, pura sitä äläkä yritä muuttaa sen rakennetta.
• Älä anna metalliesineiden koskettaa akun liittimiä.
• Älä kanna äläkä säilytä akkua paikassa, jossa on nauloja tai muita metalliesineitä.
• Älä lataa akkua kuumassa paikassa kuten avotulen lähellä tai auringonpaisteessa. Akku saattaa kuumentua liikaa, syttyä palamaan tai räjähtää.
• Lataa akku aina sen omalla laturilla. Muulla laturilla lataaminen saattaa aiheuttaa akun vuotamista, ylikuumenemista tai akun räjähtämisen. Kun akku on irrotettu työkalusta tai laturista, pane aina akun kansi paikalleen. Muuten akun liittimet saattavat mennä oikosulkuun, jolloin seurauksena on tulipalovaara. Kun akku on heikentynyt, vaihda se uuteen. Vahingoittuneen akun käytön jatkaminen saattaa aiheuttaa kuumuutta, tulen syttymisen tai akun halkeamisen.

II. KOKOAMINEN

Terän kiinnittäminen tai irrottaminen

HUOMAUTUS:

Kun kiinnität tai irrotat terän, irrota akku työkalusta tai aseta kytkin keskiasentoon (kytkinlukko).

1. Pidä kiinni pikaliittimen renkaasta ja vedä se irti ruuvinvääntimestä.
2. Aseta terä kiinnityslaitteeseen. Vapauta rengas.
3. Rengas palaa alkuasentoonsa, kun se vapautetaan.
4. Vedä terää varmistaaksesi, että se ei irtoa.
5. Terä irrotetaan vetämällä rengas irti samalla tavalla.

TÄRKEÄ HUOMAUTUS:

• Terä ei ole kiinnitetty kunnolla, jos rengas ei palaa alkuasentoonsa tai jos terä irtoaa, kun sitä vedetään. Varmista ennen laitteen käyttöä, että terä on kiinnitetty kunnolla.

6,35 mm (1/4") kuusiterien käyttö.

Jotta varmistetaan terän kunnollinen kiinnittyminen, käytä vain sellaisia kuusiteriä, joissa on 9,5 mm (3/8") nokka.

Hylsyn kiinnittäminen tai irrottaminen

1. Hylsyn kiinnittäminen

Kiinnitä hylsy asettamalla pohjassa oleva kolo rungossa olevaan neliömäiseen osaan.

Varmista, että hylsy kiinnittyy lujasti runkoon.

1. Hylsyn irrottaminen

Vedä kärki irti.

HUOMAUTUS:

Hylsyjen ja kärkien kiinnittäminen tai irrottaminen kylmissä olosuhteissa. Pyri suorittamaan kärkikappaleiden kiinnittäminen ja irrottaminen pakkasrajan yläpuolella (0 °C / 32 °F).

Karan jousilukitus saattaa jäykistyä kovalla pakkasella ja vaikuttaa kärkikappaleen vaihtoon. Hylsyjen kiinnittämiseen ja irrottamiseen tarvitaan enemmän voimaa.

Akun kiinnittäminen tai irrottaminen

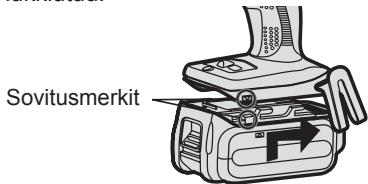

1. Akun liittäminen:

Aseta sovitusmerkit kohdakkain ja kiinnitä akku.

• Siirrä akku paikalleen niin, että se lukkiutuu.

1. Akun irrottaminen:

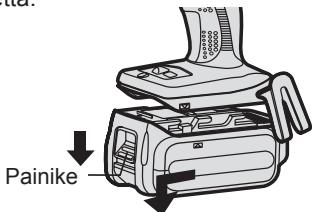

Vapauta akku vetämällä edessä olevaa painiketta.

III. TOIMINTA

VAROITUS!

• Älä hengitä työkalusta tai akkupaketista purkautuvaa savua, sillä se saattaa olla haitallista.

[Päärunko]

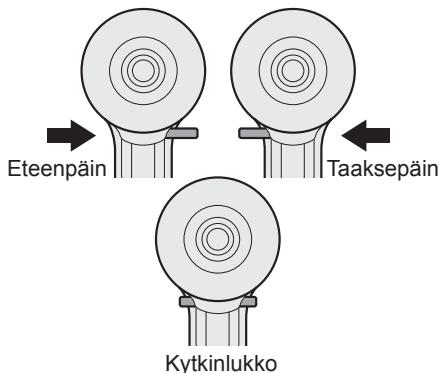

Toimintakytkimen ja eteenpäin/taaksepäin vivun toiminta

TÄRKEÄ HUOMAUTUS:

Älä käytä eteenpäin/taaksepäin vipua ennen kuin terä pysähtyy kokonaan.

Eteenpäin tapahtuvan pyörinnän kytkimen käyttö

1. Paina vipua eteenpäin tapahtuvaa pyörimistä varten.
2. Paina liipasinta kevyesti ja käynnistä pyörintä hitaasti.
3. Nopeus nousee liipaisimen puristusvoiman mukaan, jotta ruuvit saadaan kiristettyä tehokkaasti. Jarru toimii ja terä pysähtyy heti, kun liipaisin vapautetaan.
4. Aseta vipu käytön jälkeen keskiasentoon (kytkinlukko).

Taaksepäin tapahtuvan pyörinnän kytkimen käyttö

1. Paina vipua taaksepäin tapahtuvaa pyörimistä varten. Varmista pyörimissuunta ennen käyttöä.
2. Paina liipaisinta hitaasti, jotta työkalu käynnistyy hitaasti.
3. Aseta vipu käytön jälkeen takaisin keskiasentoon (kytkinlukko).

TÄRKEÄ HUOMAUTUS:

Jotta saadaan estettyä työkalun pinnan liiallinen kuumeneminen, älä käytä työkalua peräkkäin kahdella tai useammalla akulla. Työkalun on hyvä antaa jäähtyä välillä kovassa käytössä.

Vyölenkin käyttö

VAROITUS!

• Varmista, että kiinnität vyölenkin kunnolla kiinni koneen runkoon ja että ruuvi on kiristetty kunnolla. Jos vyölenkki ei ole kunnolla kiinni rungossa, lenkki saattaa irrota ja kone voi pudota. Tämä saattaa aiheuttaa loukkaantumisen tai onnettomuuden. Tarkista ruuvin tiukkuus säännöllisesti. Jos ruuvi on löysällä, kiristä se.
• Varmista, että kiinnität vyölenkin kunnolla kiinni vyönauhaan tai muuhun nauhaan. Varo, että laite ei luista pois vyöstä. Tämä saattaa aiheuttaa loukkaantumisen tai onnettomuuden. Kun kone on vyölenkin varassa, vältä hyppimistä tai juoksemista koneen kanssa. Vyölenkki saattaa luistaa ja kone voi pudota. Tämä saattaa aiheuttaa loukkaantumisen tai onnettomuuden. Kun vyölenkkiä ei käytetä, palauta se säilytysasentoon. Vyölenkki voi tarttua kiinni johonkin.

Tämä saattaa aiheuttaa loukkaantumisen tai onnettomuuden.

Kun kone on kiinnitetty vyönauhaan vyölenkillä, älä kiinnitä koneeseen muita kuin hylsyjä ja vääntöbitsejä. Terävä esine, kuten poranterä, voi aiheuttaa loukkaantumisen tai onnettomuuden.

Vyölenkin käyttöpuolen muuttaminen

Vyölenkki voidaan kiinnittää laitteen kummalle puolelle tahansa.

1. Lenkin irrottaminen

(1) Irrota ruuvi. (2) Vedä lenkki ulos.

1. Lenkin kiinnittäminen toiselle puolelle

(1) Työnnä lenkki sisään toiselle puolelle. (2) Kiristä ruuvi kokonaan niin, että se on kunnolla kiinnitetty.

Säätöpaneeli

(1) Iskutehomoodin valinta

• Iskutehon valinta 3 muodosta (kevyt, keskitaso, voimakas).

Säädä painamalla iskutehomuodon painiketta. Muoto muuttuu kevyen, keskitason ja voimakkaan välillä joka kerta, kun painiketta painetaan. Ruuvinväännin on säädetty tehtaalla "voimakkaalle" iskuteholle.

Taulukko suositelluista työskentelytavoista

Iskutehomoodon nayttö	Suositettu käytötapa
H 0-2300 kierrosta minuutissa/0-2500 kierrosta minuutissa ja0-3000 iskua minuutissa/0-3300 iskua minuutissa/0-3500 iskua minuutissa	Työt, jotka vaativat suurta väantömomentia ja jolioin ei ole vaaraa pultin ti ruuvin rikkoutumisesta, sen kärjen murtumisesta ti sen lystymistæ. (Tämä asento antaa suurimman mahdollisen väantömmomentin.) Sopivia käytötarkoituktsia ovat: • M8 ja suurempien pulttien kirstys • Pitkien ruuvien ruuvaus sisätilojen viimeistelytöissä
M 0-1400 kierrosta minuutissa ja0-2800 iskua minuutissa	Työt, joissa tarvitaan rajaotetua väantömomentia ja joissa on vaarana ruuvin rikkoutuminen ti sen märjen murtuminen. (Tämä asento antaa rajaotetun väantömmomentin.) Sopivia käytötarkoituktsia ovat: • Halkaisjältaan pienempien pulttien kirstys (M6) • Metalityostöruuvien ruuvaus kiinteiden kalusteiden asennuksen yhteydessä
S 0-1000 kierrosta minuutissa ja0-2000 iskua minuutissa	Työt, joissa tarvitaan rajaotetua väantömomentia ja joissa on vaarana ruuvin rikkoutuminen ti sen kärjen murtuminen ti ruuvin lösymistem iahuttama viimeistellyn pinnan vahingoittuminen. (Tämä asento antaa rajaotetun väantömmomentin.) Sopivia käytötarkoituktsia ovat: • Helposti murtuvien, piempien kuin M6 pulttien kirstys • Ruuvien ruuvaus muottiin valettuuon muoviin • Kipsisten seinalévyjen asennus

• iskua minuutissa = iskua per minuutti

Vältä painamasta kytkintä toistuvasti, kun pultit ja ruuvit ovat tiukalla.

Tämä saattaa viivästyttää pyörimisen alkamista, tai iskutehomuoto saattaa alkaa vilkkua näytössä, jolloin pyöriminen estetään virtapiirin suojaamiseksi.

(2) LED-valo

Ennen kuin käytät LED-valoa, vedä aina virtakytkintä kerran.

Paina LED-valon kytkintä ja katkaisinta.

Tämä valo palaa hyvin alhaisella jännitteellä eikä se heikennä työkalun toimintaa käytön aikana eikä vaikuta sen akkukapasiteettiin.

TÄRKEÄ HUOMAUTUS:

Yhdistelmärakenteinen LED-valo on tarkoitettu valaisemaan pienen työskentelyalueen tilapäisesti. - Sitä ei tule käyttää korvaamaan tavallista käsivalaisinta, sillä se ei ole riittävän kirkas. - LED-valo sammuu, kun työkalua ei ole käytetty 5 minuuttiin.

Tärkeä huomautus: VÄLTÄ SATEESEEN.

Muiden kuin näissä ohjeissa kuvattujen säätimien tai säätöjen käyttö tai toimenpiteiden tekeminen saattaa altistaa käyttäjän vaaralliselle säteilylle.

(3) Ylikuumenemisen varoitusvalo

Sammunut (normaali toiminta)

Vilkkuu: Kuumentunut liikaa

Osoittaa, että toiminta on pysäytetty johtuen akun liiallisesta kuumenemisesta.

Ylikuumenemisen suojatoiminta pysäyttää ruuvinvääntimen toiminnan akun suojaamiseksi, jos akku on kuumentunut liikaa. Säätöpaneelin ylikuumenemisen varoitusvalo vilkkuu, kun tämä toiminto on käynnistynyt.

• Jos ylikuumenemisen suojatoiminto käynnistyy, anna ruuvinvääntimen jäähtyä tarpeeksi (ainakin 30 minuuttia). Ruuvinvääntimen on valmis käyttöön, kun ylikuumenemisen varoitusvalo on sammunut. Vältä ruuvinvääntimen käyttöä tavalla, joka kytkee ylikuumenemisen suojatoiminnon toistuvasti.

(4) Akun alhaisen jännitteen varoitusvalo

Sammunut (normaali toiminta)

Vilkkuu

(Ei varausta)

Akun suojatoiminto käynnistynyt

Lithiumioniakun liiallinen (täydellinen) purkautuminen lyhentää akun käyttöikää huomattavasti. Ruuvinvääntimessä on suojatoiminto, joka estää akun liiallisen purkautumisen.

• Akun suojatoiminto kytkeytyy ennen kuin akku menettää varauksensa ja alhaisen akkujännitteen varoitusvalo vilkkuu.
• Jos huomaat, että alhaisen akkujännitteen varoitusvalo vilkkuu, vaihda akku välittömästi.

[Akku]

Akun oikea käyttö

Li-ioniakku (EY9L40/EY9L41)

Jotta li-ioniakku kestäisi mahdollisimman pitkään, pane se säilöön käytön jälkeen lataamatta sitä. Kun akku ladataan, varmista, että akkulaturin liittimissä ei ole vieraita aineita kuten pölyä tai vettä. Jos liittimistä löytyy vieraita aineita, puhdista liittimet ennen akun lataamista.

Akkuliittimissä käytön aikana olevat vieraat aineet kuten pöly ja vesi saattavat heikentää akun käyttöikää.

Kun akkua ei käytetä, pidä se poissa metalliesineiden kuten paperiliittimien, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten metalliesineiden läheisyydestä, jotka saattavat aiheuttaa liitännän liittimestä toiseen. Akkuliittimien saattaminen oikosulkuun saattaa aiheuttaa kipinöitä, palovammoja tai tulipalon. Kun käytät akkua, varmista, että työskentelypaikassa on hyvä ilmanvaihto. Kun akku otetaan pois työkalusta, pane akkukotelon kansi heti kiinni, jotta akkuliittimiin ei pääse pölyä tai likaa eikä synny oikosulkua.

Akun kestoikä

Ladattavien akkujen käyttöaika on rajoitettu. Jos käyttöaika on erittäin lyhyt kunnollisen latauksen jälkeen, vaihda akku uuteen.

Akun kierrätys

HUOMIO:

Ympäristön suojelemiseksi ja materiaalien kierrättämiseksi akku on vietävä hävitettäväksi erityiseen keräyspisteeseen, jos sellainen on maassasi.

[Akkulaturi]

Lataus

Yleisiä huomautuksia koskien Li-ioni akkuja

• Jos akun lämpötila laskee alle -10 °C (14 °F), lataus loppuu automaattisesti, jotta saadaan estettyä akun heikkeneminen.

Huomautuksia koskien Li-ioni/Ni-MH/Ni-Cd akkuja

• Käyttöympäristö: 0 °C (32 °F) - 40 °C (104 °F). Jos akkua käytetään alle 0 °C (32 °F) lämpötilassa, laitteessa saattaa ilmetä toimintahäiriöitä. Kun kylmää akkua (alle 0 °C (32 °F)) ladataan lämpimässä paikassa, on hyvä antaa akun lämmetä ennen latausta.
• Anna laturin jäähtyä ladatessasi kahta tai useampaa akkua peräkkäin.
• Älä missään tapauksessa työnnä sormiasi latauspesään.

TÄRKEÄ HUOMAUTUS:

Tulipalovaaran ja akkulaturin vahingoittumisen estämiseksi.

• Älä käytä moottorin generaattoria virtalähteenä.
• Älä peitä laturin tai akkuyksikön tuuletusaukkoja.
• Irrota laturi verkosta, kun sitä ei käytetä.

Li-ioniakku

HUOMAUTUS:

Akkua ei ole ladattu kokonaan liikkeessä. Akku on ladattava ennen käyttöä.

Latauslaite (EY0L80)

1. Kytke laturin pistoke vaihtovirtaverkkoon pistorasiaan.

HUOMAUTUS:

Pieniä kipinöitä saattaa syntyä, kun pistoke kytketään verkkoon, mutta turvallisuuden kannalta tässä ei ole mitään vaarallista.

1. Paina akku riittävän syvälle latauslaitteeseen.

1 Aseta sovitusmerkit vastakkain ja aseta akku laturin liittimeen. 2 Siirrä eteenpäin nuolen osoittamaan suuntaan.

1. Latauksen merkkivalo palaa latauksen aikana.

Kun akku on ladattu, latauksen merkkivalo alkaa vilkkua nopeasti ja laitteen sisäänrakennettu kytkin katkaisee latauksen automaattisesti estäen ylilatautumisen.

• Latausta ei tapahdu, jos akku on liian lämmin. Oranssi valmiusvalo syttyy ja palaa siihen asti, kunnes akku jäähtyy.

Oranssi valmiustilan lamppu vilkkuu, kunnes akku on jäähtynyt.

Lataus alkaa sitten automaattisesti.

1. Latauslamppu (vihreä) vilkkuu hitaasti, kun akku on latautunut noin 80% .
2. Kun lataus on suoritettu, latauslamppu alkaa vilkkua nopeasti vihreänä.
3. Jos akun lämpötila on 0°C astetta tai sitä vähemmän, täyteen lataus kestää tavallista kauemmin.

Vaikka akku on ladattu täyteen, sen teho on noin 50% tavallisessa lämpötilassa ladattuun täyteen akkuun verrattuna.

1. Jos virran merkkivalo ei syty heti, kun laturi liitetään verkkoon tai jos latauslamppu ei vilku nopeasti vihreänä tavallisen latausajan jälkeen, ota yhteys valtuutettuun jälleenmyyjään.
2. Jos kokonaan ladattu akku asetetaan uudelleen laturiin, latauslamppu saattaa syttyä palamaan. Muutaman minuutin kuluttua latauslamppu vilkkuu jälleen nopeasti, mikä tarkoittaa, että lataus on valmis.
3. Poista akku pitäen akun vapautuspainiketta ylhäällä.

Akun vapautuspainike

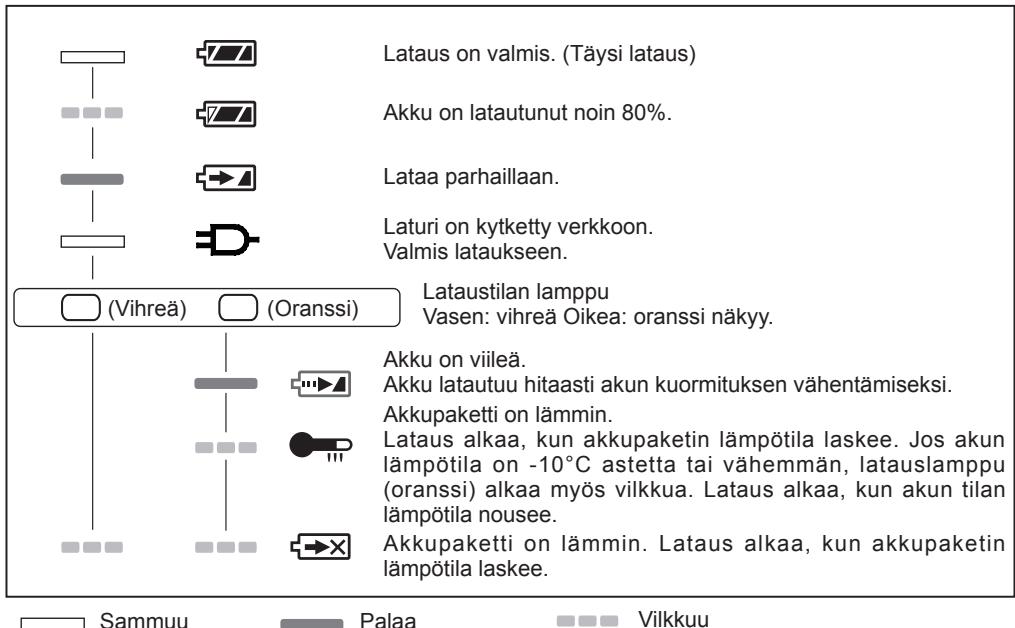

LAMPUN MERKINNÄT

Tietoja vanhojen laitteiden ja käytettyjen paristojen keräyksestä ja hävittämisestä

Nämä merkinnät tuotteissa, pakkauksissa ja/tai niihin liitetyissä dokumenteissa tarkoittavat, että käytettyä sähkö- ja elektroniikkalaitteita sekä paristoja ei tule sekoittaa tavalliseen kotitalousjätteeseen.

Vanhojen tuotteiden ja käytettyjen paristojen asianmukainen käsittely, talteen ottaminen ja kierrätys edellyttävät niiden viemistä tarjolla oleviin keräyspisteisiin kansallisten määräysten sekä direktiivien 2002/96/EY ja 2006/66/EY mukaisesti.

Kun hävität tuotteet ja paristot asianmukaisesti, autat säilyttämään arvokkaita luonnonvaroja sekä ehkäisemään ihmisen terveydelle ja ympäristölle haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi aiheuttaa.

Ota yhteys asuinkuntasi viranomaisiin, jätteenkäsittelystä vastaavaan tahoon tai tuotteiden ostopaikkaan saadaksesi lisätietoja vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä.

Tuotteiden epäasianmukaisesta hävittämisestä saattaa seurata kansallisessa lainsäädännössä määrätty rangaistus.

Yrityksille Euroopan unionissa

Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä saat jälleenmyyjältä tai tavarantoimittajalta.

[Tietoja hävittämisestä Euroopan unionin ulkopuolella]

Nämä merkinnät ovat voimassa ainoastaan Euroopan unionin alueella. Ota yhteys paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi tietoja oikeasta jätteenkäsittelymenetelmästä.

Paristomerkintää koskeva huomautus (alla kaksi esimerkkiä merkinnöistä):

Tämä merkki voi olla käytössä yhdessä kemiallisen merkinnän kanssa. Siinä tapauksessa merkki noudattaa kyseistä kemikaalia koskevan direktiivin vaatimuksia.

IV. HUOLTO

Puhdista laite pyyhkimällä se pehmeällä, kuivalla kankaalla. Älä käytä märkää kangasta tai bensiiniä, tinneriä tai muita haihtuvia aineita puhdistukseen.

V. KIRISTYSMOMENTTI

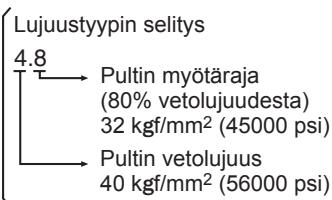

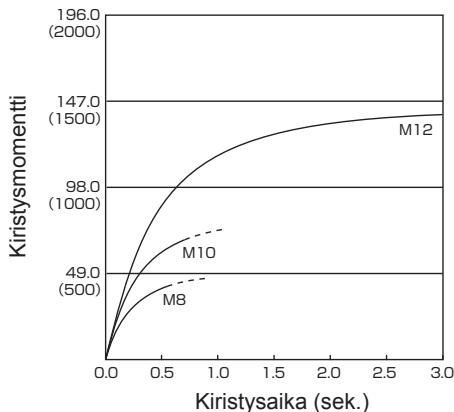

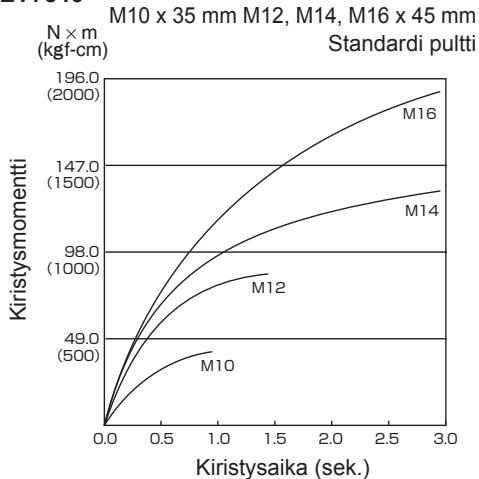

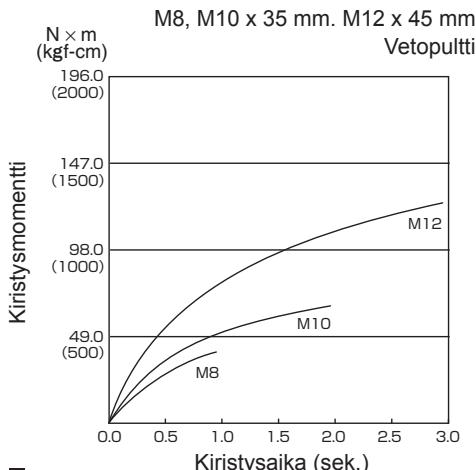

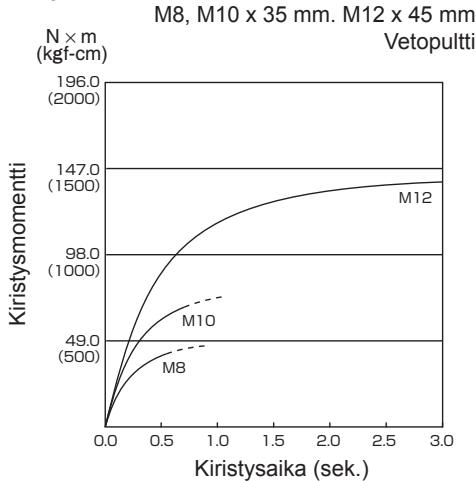

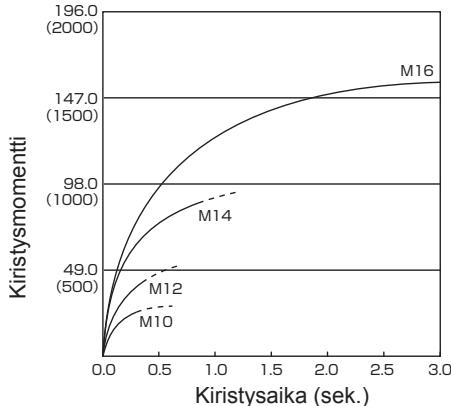

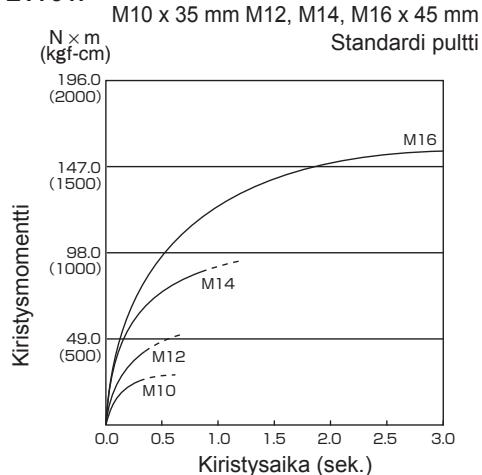

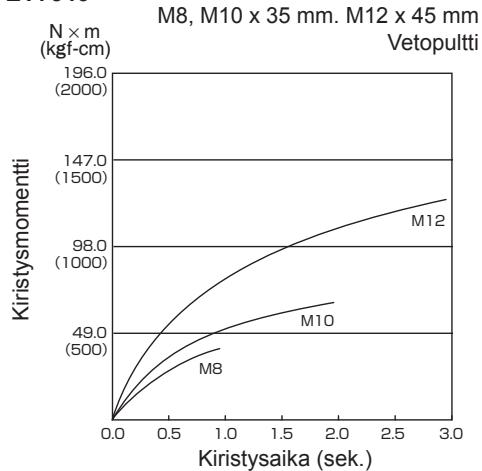

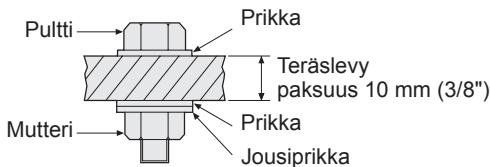

Pultin kiristykseen vaadittava voima riippuu pultin materiaalista ja koosta sekä pultattavasta materiaalista. Valitse kiristykseen käytettävä aika tämän mukaan.

Alla on esitetty viitearvoja.

(Arvot voivat vaihdella kiristysolosuhteiden mukaan.)

Kiristysmomenttiin vaikuttavia tekijöitä

Kiristysmomenttiin vaikuttavat monet tekijät, seuraavassa on lueteltu niistä muutamia.

Tarkista momentti aina kiristyksen jälkeen momenttiavaimella.

1) Jännite

Kun akku on lähes tyhjä, jännite vähenee ja kiristysmomentti laskee.

Pultin kiristyksen olosuhteet

M10 x 35 mm M12, M14, M16 x 45 mm

N×m Standardipultti (kgf-cm)

M8, M10 x 35 mm. M12 x 45 mm

N×m Vetopultti (kgf-cm)

Kiristysolosuhteet

Seuraavia pultteja käytetään.

Standardipultti: Lujuustyyppi 4,8

Vetopultti, tyyppi 12,9

2) Kiristysaika

Pidempi kiristysaika merkitsee suurempaa kiristysmomenttia. Liiallinen kiristäminen ei kuitenkaan ole hyödyllistä ja se lyhentää työkalun käyttöikää.

3) Erilaiset pultin halkaisijat

Pultin halkaisijan koko vaikuttaa kiristysmomenttiin.

Yleensä kun pultin halkaisija kasvaa, kiristysmomentti suurenee.

4) Kiristysolosuhteet

• Kiristysmomentti vaihtelee eri samanlaisilla pulteilla. Siihen vaikuttaa materiaali, pituus ja momenttikerroin (valmistajan valmistuksen yhteydessä ilmoittama kiinteä kerroin).
• Kiristysmomentti vaihtelee jopa saman materiaalin (kuten teräs) kohdalla. Siihen vaikuttaa päällyste. Momentti pienenee huomattavasti, kun pultti ja mutteri alkavat kääntyä yhdessä.

5) Istukan toiminta

Momentti pienenee, jos käytettävä hylsy ei ole täsmällisen kokoinen pultin kiristämiseen.

6) Kytkin (Nopeudensäätökytkin)

Vääntömomentti pienenee, jos laitetta käytetään painamatta kytkintä kunnolla.

7) Bitsiadapterin vaikutus

Kiristysmomentti pienenee käytettäessä välikappaleita tai bitsiadapteria.

VI. VARUSTEET

Muista käyttää oikean kokoista terää.

Panasonicin alkuperäinen valinnainen pikavaihtoistukka (EY9HX110E)

Istukan koko: 6,35 mm (1/4"), kuusiopikaistukka

VII. LIITE

SUURIMMAT SUOSITELLUT KAPASITEETIT

Malli		EY7546	EY7547	EY7550	EY7551
Ruuvaus	Puuruuvi	φ 3,5 – φ 9,5 mm
	Itseporautuva ruuvi	φ 3,5 – φ 6 mm
Pultin kiinnitys		Standardi pultti: M6 – M16 Kestopultti: M6 – M12

Malli		EY7546	EY7547	EY7550	EY7551
Moottori		14,4 V		18 V
Nopeus ilmankuormaa	Kevyt muoto	0 - 1000 min-1 (kierrosta minuutissa)
	Keskitasoinen muoto	0 - 1400 min-1 (kierrosta minuutissa)
	Voimakas muoto	0 - 2500 min-1 (kierrosta minuutissa)	0 - 2300 min-1 (kierrosta minuutissa)	0 - 2500 min-1 (kierrosta minuutissa)	0 - 2300 min-1 (kierrosta minuutissa)
Maksimmomentti		150 N·m (1330 in-lbs)	200 N·m (1770 in-lbs)	155 N·m (1370 in-lbs)	205 N·m (1815 in-lbs)
Iskua per minuuttti	Kevyt muoto	0 - 2000 min-1 (iskua minuutissa)
	Keskitasoinen muoto	0 - 2800 min-1 (iskua minuutissa)
	Voimakas muoto	0 - 3000 min-1 (iskua minuutissa)	0 - 3500 min-1 (iskua minuutissa)	0 - 3300 min-1 (iskua minuutissa)	0 - 3500 min-1 (iskua minuutissa)
Kokonaispituus		143 mm (5-5/8")	155 mm (6-1/8")	143 mm (5-5/8")	155 mm (6-1/8")
Paino (akku mukaan luettuna: EY9L44)		1,5 kg (3,3lbs)	1,55 kg (3,4lbs)	—	—
Paino (akku mukaan luettuna: EY9L50)		—	—	1,6 kg (3,5lbs)	1,65 kg (3,6lbs)

AKKUPAKETTI

Malli	EY9L41	EY9L42	EY9L44	EY9L50
Akun säilytys	Li-ioniakku
Akun jännite	Tasavirta 14,4 V (3,6 V × 4 kennoa)		Tasavirta 14,4 V (3,6 V × 8 kennoa)	Tasavirta 14,4 V (3,6 V × 10 kennoa)

AKKULATURI

Malli	EY0L81
Teho	Katso laturin pohjassa olevaa arvokilpeä.
Latausaika	EY9L41	EY9L42	EY9L44	EY9L50
	Käytettävissä: 45 min.	Käytettävissä: 30 min.	Käytettävissä: 50 min.
	Täysi: 60 min.	Täysi: 35 min.	Täysi: 65 min.

HUOMAUTUS: Taulukko saattaa sisältää malleja, jotka eivät ole myynnissä Suomessa.

Katso tietoja uusimmasta yleisesitteestä.

Katso jälleenmyyjän yhteystiedot oheisesta takuukortista.

—MEMO—

—MEMO—

Panasonic Electric Works Co., Ltd.

1048, Kadoma, Osaka 571-8686, Japan

http://panasonic.net
