KÄYTTÖOHJE EYFLA3 PANASONIC

Lue ohjeet huolella ennen laitteen käyttöönottoa ja säilytä tämä käyttöohje tallessa tulevaa tarvetta varten.

Tämä työkalu on langaton iskuavain/ruuvia-vain ja sitä voidaan käyttää pulttien, muttereiden ja ruuvien kirstämiseen. Lisäksi siinä on vääntömomentin säätötoiminto, joka pysäyttää työkalun automaattisesti, kun saavutetaan ennalta säädetty kuorma, jotta saadaan yh-denmukainen vääntömomentti.

Pyydämme lukemaan kirjasen “Turvallisuusohjeet” ja seuraavan ennen käytön aloittamista.

1) Käytä korvasuojaimia, kun käytät työkalua pitempiä aikoja.
2) Huomioi, että tämä työkalu on jatkuvasti toimintakunnossa, koska se ei toimi verk- kovirralla.
3) Porattaessa seinään, lattiaan jne. on otettava huomioon, että pinnan alla saattaa olla "jännitteisiä" sähköjohtoja. ÄLÄ KOSKE KUUSIOPIKAISTUKKAAN TAI MUIHIN METALLIOSIIN! Pidä kiinni vain muovikahvasta sähköiskun välttämiseksi, mikäli vahingossa poraat sähköjohtoon.
4) ÄLÄ käytä eteenpäin/taaksepäin vipua istukan vielä pyöriessä. Akku kuluu nopeasti ja laite saattaa vahingoittua.
5) Latauslaite voi lämmetä latauksen aikana. Tämä on normaalia. ÄLÄ lataa akkua pitkään.
6) Kun työkalu asetetaan säilöön tai sitä kuljetetaan, aseta eteenpäin/taaksepäin vipu keskiasentoon (kytkinlukko).
7) Älä kuormita työkalua pitämällä nopeuden-säätökytkintä puolessa välissä (nopeuden säätömuoto) niin, että moottori pysähtyy.

Tunnus Merkitys
V	Volttia
——	Suora virta
n_0	Nopeus ilman kuormaa
... min^-1	Kierrokset tai iskut per minuutti
Ah	Akun sähkökapasiteetti
	Lue käyttöohjeet ennen käyttöä.
	Vain sisäkäyttöön.

III. KOKOAMINEN

Terän kiinnittäminen tai irrottaminen

HUOMAUTUS:

- Kun kiinnität tai irrotat terän, irrota akku työkalusta tai aseta kytkin keskiasentoon (kytkinlukko).

1. Pidä kiinni pikaistukan renkaasta ja vedä se irti työkalusta.
2. Aseta terä kiinnityslaitteeseen. Vapauta rengas.
3. Rengas palaa alkuasentoonsa, kun se vapautetaan.
4. Vedä terää varmistaaksesi, että se ei irtoa.
5. Terä irrotetaan vetämällä rengas irti samalla tavalla.

TÄRKEÄ HUOMAUTUS:

- Terää ei ole kiinnitetty kunnolla, jos rengas ei palaa alkuasentoonsa tai jos terä irtoaa kun sitä vedetään. Varmista ennen laitteen käyttöä, että terä on kiinnitetty kunnolla.

EYFLA1A/EYFLA2A

12 mm (15/32")

9 mm - 9,5 mm (23/64" - 3/8")

6,35 mm (1/4")

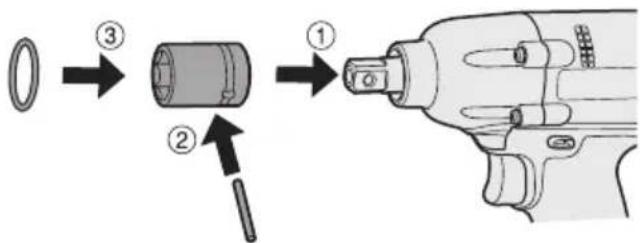

Hylsyn kiinnittäminen

- Irrota hylsyn kumirengas ja nasta.

kumirengas vako nasta

① Kiinnitä hylsy työkaluun.
② Aseta nasta. (Kohdista hylsyn ja työkalun nastan reiät.)
③ Kiinnitä kumirengas siirtämällä se paikalleen uran päälle.

Kumirengas on asetettava, jotta nasta ei pääse putoamaan.

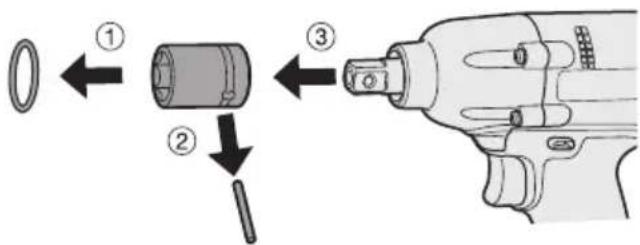

Hylsyn irrottaminen

① Irrota kumirengas.
② Irrota nasta.
③ Irrota hylsy työkalusta.

Pidä työkalun lämpötila jäätymispisteen (0 °C/32 °F) yläpuolella, kun kiinnität hylsyjä tai irrotat ne työkalun neliöavaimesta. Älä kiinnitä tai irrota hylsyjä väkisin.

Akun kiinnittäminen tai irrottaminen

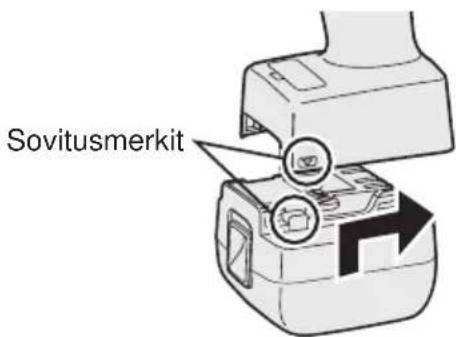

1. Akun liittäminen:

Aseta sovitusmerkit kohdakkain ja kiinnitä akku.

- Siirrä akku paikalleen niin, että se lukkiutuu.

Sovitusmerkit

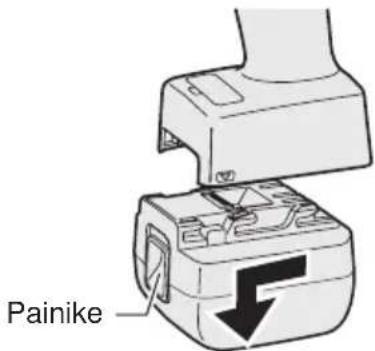

2. Akun irrottaminen:

Vapauta akku painamalla painike ylös edestä.

Painike

IV. TOIMINTA

Ennen kaukosäätimen käyt- töä (Saatavilla erillisenä lisävarusteena)

Aseta paristo

1. Vedä pariston pidin pois.

① Paina kiinnittimestä nuolen osoittamalla tavalla.
② Vedä pidin pois.

1. Aseta paristo ja paina pidin takaisin pai-kalleen.

• Jos työkalu ei reagoi langattomaan kaukosäättimeen vaikka kaukosäädintä käytetään työkalun läheltä, paristo (CR2025) on tyhjä. Vaihda se uuteen.
• Mukana oleva paristo on tarkoitettu vain esittelykäyttöön eikä se kestä niin kauan kuin myytävänä olevat paristot.

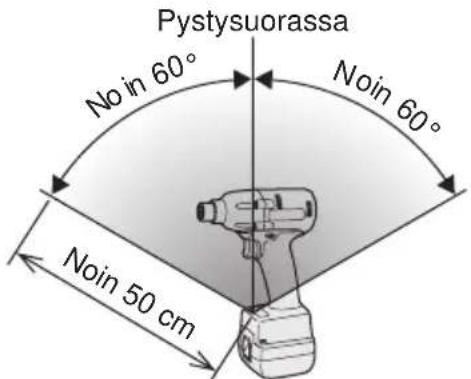

Langattoman kaukosäätimen käyttöala

Pystysuorassa No in 60° Noin 60° Noin 50 cm

Kaukosäädintä tulee käyttää noin 50 cm päästä ja noin 60° pysty- ja vaakasuunnassa työkalun infrapunavastaanottimeen nähden.

- Seuraavissa tilanteissa työkalun käyttö ei kenties onnistu tältä alalta.

• Jos kaukosäätimen lähettimen ja työkalun vastaanottimen välissä on jokin este.
• Jos laitetta käytetään ulkona tai muussa sellaisessa paikassa, jossa kaukosäätimen vastaanottimeen loistaa jokin kirkas valo tai jos kaukosäätimen lähetin tai vastaanotin on likainen, työkalu ei kenties reagoi, vaikka kaukosäädintä käytetään ohjeen mukaisella alalla.

[Päärunko]

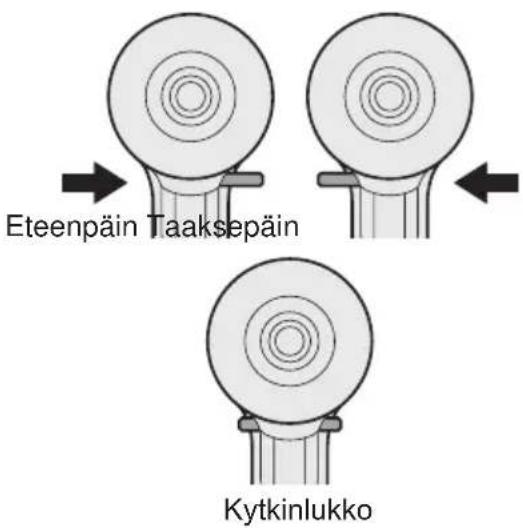

Toimintakytkimen ja eteenpäin/taaksepäin vivun toiminta

Eteenpäin Taaksepäin Kytkinlukko

TÄRKEÄ HUOMAUTUS:

Älä käytä eteenpäin/taaksepäin vipua ennen kuin terä pysähtyy kokonaan.

Eteenpäin tapahtuvan pyö-rinnän kytkimen käyttö

1. Paina vipua eteenpäin tapahtuvaa pyöri-mistä varten.
2. Paina liipasinta kevyesti ja käynnistä pyörintä hitaasti.
3. Nopeus nousee liipaisimen puristusvoiman mukaan, jotta ruuvit saadaan kiristettyä tehokkaasti. Jarru toimii ja terä pysähtyy heti, kun liipaisin vapautetaan.
4. Aseta vipu käytön jälkeen keskiasentoon (kytkinlukko).

Taaksepäin tapahtuvan pyörinnän kytkimen käyttö

1. Paina vipua taaksepäin tapahtuvaa pyörimistä varten. Varmista pyörimissuunta ennen käyttöä.
2. Paina liipaisinta hitaasti, jotta työkalu käynnistyy hitaasti.
3. Aseta vipu käytön jälkeen takaisin keskiasentoon (kytkinlukko).

TÄRKEÄ HUOMAUTUS:

- Jotta saadaan estettyä työkalun pinnan liiallinen kuumeneminen, älä käytä työkalua perätysten kahdella tai useammalla akulla. Työkalun on hyvä antaa jäähtyä välillä kovassa käytössä.

Kiristyksen varmistuslamppu

- Kiristyksen varmistuslampusta voidaan tarkastaa onko vääntömomentin säätötoiminto käynnistetty.

Työkalun tila Lamppunäyttö
Kiristys suoritettu(vääntömomentinsäätötoiminnolla)	Vihreä(Noin 2sekuntia)
• Kiristystä ei ole suoritettuloppuun• Kiristys suoritettu uudel-leenkiristyksellä 1 sekun-nin kuluessa	Punainen(Noin 2sekuntia)
Automaattinenpysäytystoiminto onkäynnistetty.	Punainen(Noin 5minuuttiin)

TÄRKEÄ HUOMAUTUS:

- Kun työkalu pysähtyy automaattisesti sen jälkeen, kun kytkin on vapautettu iskumuodolla tapahtuvan porauksen aikana ja sitten kytketty uudelleen 1 sekunnin kuluessa, punainen lamppu syttyy varoitukseksi liiallisen vääntömomentin vaarasta uudelleenkiristyksen tuloksena.

HUOMAUTUS:

• Kiristyksen varmistuslamppu ei syty seuraavissa tapauksissa:
• Kun vääntömomenttikikytkin on asetettu asentoon "F"
• Käytettäessä laitetta taaksepäin tapah-tuvalla pyörinnällä
  • Lamppu sammuu, kun työkalu toimii.

Säätöpaneeli

88 /30

(1) (2) (3)

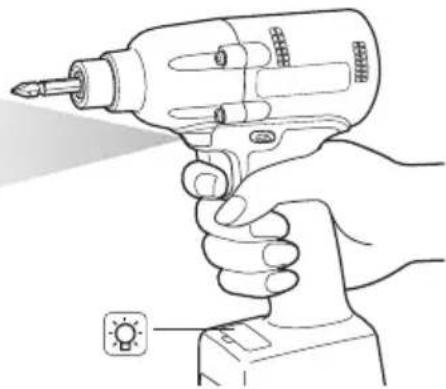

(1) LED-valo

painaminen kytkee ja sammuttaa LED-valon. Valo palaa erittäin pienellä jännitteellä eikä heikennä työkalun toimintaa käytön aikana eikä vaikuta akun kapasiteettiin.

TÄRKEÄ HUOMAUTUS:

• Yhdysrakenteinen LED-valo on suunniteltu pienen työskentelyalueen tilapäiseen valaisuun.
• Älä käytä sitä korvaamaan tavallista taskulamppua, sillä sen kirkkaus ei ole riittävä.

Tärkeä huomautus : ÄLÄ KATSO SÄTEESEEN.

Muiden kuin tässä kuvattujen säätimien tai säätöjen käyttö tai toimenpiteiden suorittaminen saattaa altistaa vaaralliselle säteilylle.

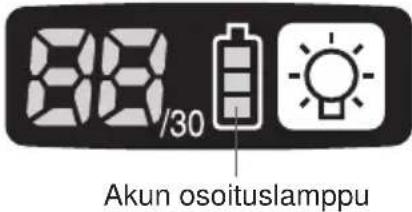

(2) Akun merkkilamppu

• Akun merkkilampusta voidaan nähdä paljonko akussa on jäljellä virtaa.
• Akun kestoikä vaihtelee riippuen ympäristön lämpötilasta ja akun ominaisuuksista. Tämä lamppu antaa karkean arvion akun jäljellä olevasta käyttöajasta.

88/30 Akun osoituslamppu

Merkkivalo Akun tila
	Täysin ladattu
[TCBW]	Noin 40 % tai vähemmän jäljellä
Vilkkuu	Vilkkuu Noin 20 % tai vähemmän jäljellä (osoit-taa, että akun lataus on tarpeen)Akku on ladattava pian.
Vilkkuu	Ei lataustaAkku on ladattava.(Työkalun automaattinen virrankatkaisu käynnistyy tässä tilassa.)

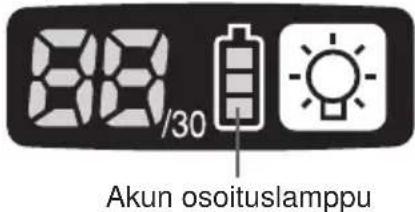

Automaattinen virrankatkaisu

- Automaattinen virrankatkaisu on tarkoitettu estämään heikentyneestä akkutehosta aiheutuva riittämätön vääntömomentti. Kun tämän toiminto on käynnistynyt, työkalu ei toimi ennen kuin akku on ladattu (tai vaihdettu uuteen) vaikka liipaisinta painetaan.

88 /30 Akun osoituslamppu

Merkkivalo

Vilkkuu

HUOMAUTUS:

• Akun merkkilampun kaikki 3 palkkia vilkkuvat, kun automaattinen virrankatkaisu on käynnistynyt.
• Kun akun merkkilamppu alkaa vilkkua, akku on ladattava (tai vaihdettava uuteen) välittömästi.
• Lataa akku kokonaan, kun automaattinen virrankatkaisutoiminto on käynnistynyt. Jos näin ei tehdä, automaattista virrankatkaisua ei kenties saada kunnolla pois päältä.

(3) Vääntömomentin säätötoiminto

- Vääntömomentin säätötoiminto laskee moottorin pyörökulmasta tulevan kuorman vasa-raiskennän aikana ja päättelee, että pultti on kiinnitetty oikein, kun ennalta säädetty kuorman arvo ylitetään. Vääntö loppuu sit- ten automaattisesti, kun ennalta säädetty iskumäärä on kohdistettu pulttiin.

TÄRKEÄ HUOMAUTUS:

- Tarkasta aina työkalun vääntömomentti ennen käyttöä. Virheellinen työkalun käyttö saattaa johtaa liialliseen tai riittämättömään kiristykseen.

TÄRKEÄ HUOMAUTUS:

• Käytä työkalua aina kytkin kokonaan kytkettynä. Vääntömomentin säätötoiminto ei toimi, jos kytkin ei ole kunnolla kytketty, jolloin työkalu ei pysähdy automaattisesti.
• Töissä, joissa on painava kuorma kiristyksen aikana, tämä kuorma saatetaan tulkita niin, että pultti on jo kiristetty paikalleen, jolloin pultti ei tule kiristetyksi kunnolla.
• Saman pultin toistuva kiristäminen saattaa rikkoa pultin tai vääristää liiallisesta kiristämisestä johtuen materiaalia, johon pulttia kiristetään.
• Kiristysmomenttiarvo ja tarkkuus vaihtelevat riippuen sellaisista tekijöistä kuten materiaalista, johon pultti kiristetään ja käytössä olevan hylsyn tilasta. Säädä vääntömomentti sopivaksi meneillään olevalle työlle. Pultin kiristysmomentti vaihtelee riippuen alla kuvatuista tekijöistä.

1) Pultti

• Pultin halkaisija: Kiristysmomentti yleensä suurenee pultin halkaisijan mukaisesti.
• Vääntömomenttikerroin (pultin valmistajan ilmoittama), aste, pituus jne.

2) Muu

• Terän ja hylsyn tila: Materiaali, välyksen määrä jne.
• Nivelakselin tai hylsysovittimen käyttö
• Käyttäjä: Tapa, jolla työkalua käytetään pultinkiristykseen, voima, jolla työkalua pidetään, tapa, jolla työkalun kytkin kyt-ketään
• Kiristettävän kohteen tila: Materiaali, kiinnityspinnan viimeistely

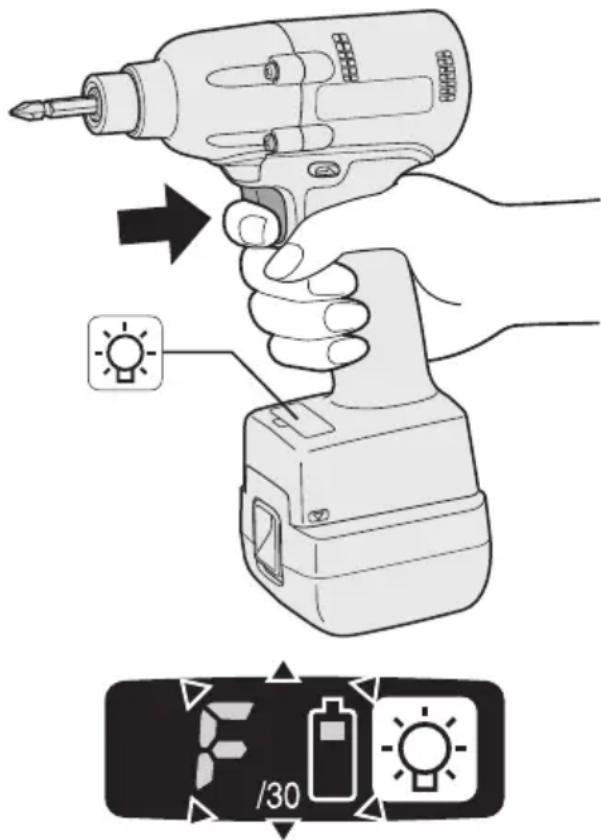

Työkalun asetus säätömuodolle

1. Katkaise säätöpaneeli pois päältä.

- Jos säätöpaneeli on kytketty, irrota akku ja aseta se sitten uudelleen paikalleen.

1. Kytke kytkin painamalla samalla 📋 painiketta ja vapauta sitten sekä 🌐 painike että kytkin.

- Kun kaikki LED-lamput ovat sam-muneet, säätöpaneeli vilkkuu ja muuttuu säätömuodolle.

• Työkalu on asetettu tehtaalla "F"-muodolle (vääntömomentin säätötoiminto poissa päältä).
• Säätöpaneeli katkeaa pois päältä, jos työkalua ei käytetä 5 minuuttiin.

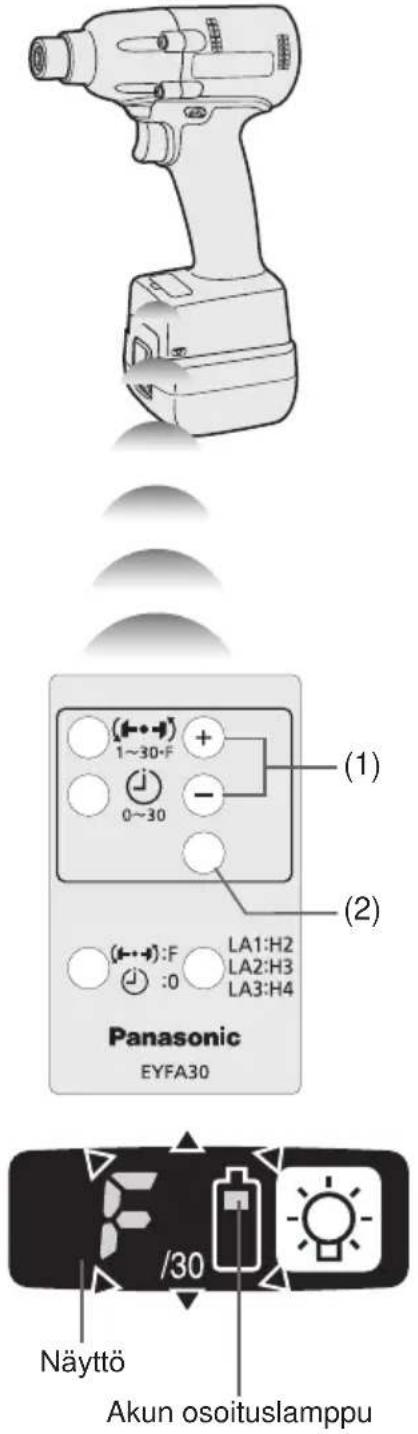

Vääntömomentin kytkimen asetuksen säätö

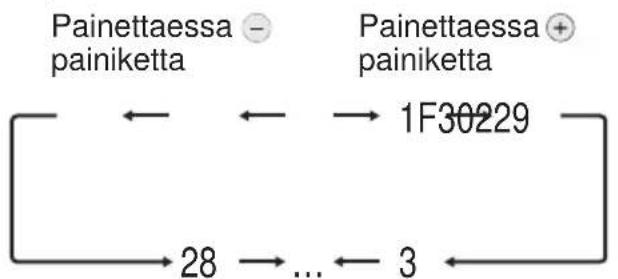

1. Paina ja painiketta ja valitse kytkimen asetus, joka sopii meneillään olevalle työlle.

- "F" osoittaa, että vääntömomentin säätötoiminto on poissa päältä.

- Valittavana on 30 vääntömomentin kytkimen asetusta (1 - 30). - Katso ohjeita vääntömomentin kytkimen asetuksesta kiristysmomenttitaulukosta. (Katso seuraavaa kiristysmomenttitaulukkoa.)

1. Hyväksy valittu vääntömomentin kytkimen asetus painamalla OK-painiketta.

- Säätöpaneeli lakkaa vilkkumasta ja jää palamaan.

TÄRKEÄ HUOMAUTUS:

• Valitun asetuksen voimaan asettamiseksi on painettava OK-painiketta.
• Varmista uusi arvo asetuksen muuttamisen jälkeen. (Katso sivu 126.)

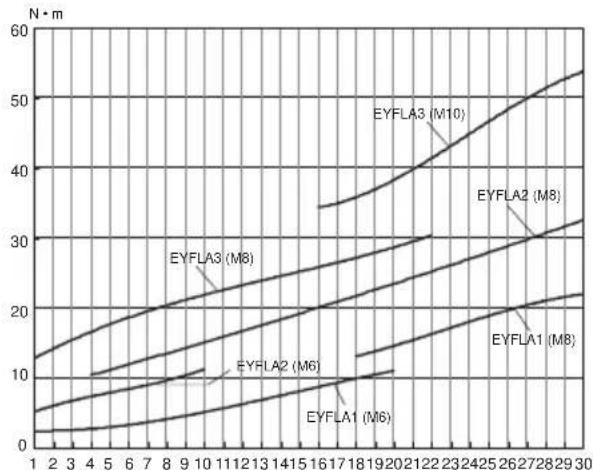

Kiristysmomenttitaulukko (viitteeksi)

Taulukossa kuvatut arvot mitattiin alla kuvatuissa olosuhteissa ja ne on tarkoitettu vain viitteeksi. Todellinen kiristysmomentti riippuu ympäristötekijöistä (varsinaisesta kiristettävästä pultista, käytetyistä laitteista, pultin asettamistavasta jne.).

Mittausolosuhteet

• Lämpötila: Huonelämpötila (20 °C/68 °F)

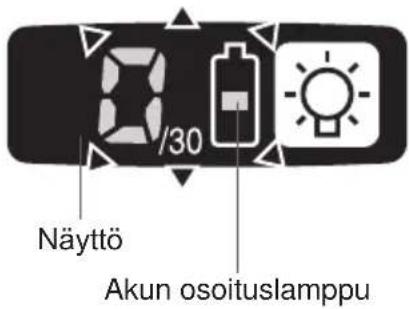

Jaksosäädön käyttö

- Jaksosäätö toimii ja estää työkalun toiminnan, kun se on pysähtynyt automaattisesti vääntömomentin säätötoiminnon johdosta, vaikka kytkin kytketään.

1. Aseta työkalu säätömuodolle. (Katso sivu 124.)

2. Paina jaksosäädön painiketta.

• Säätöpaneeli alkaa vilkkua.
Näyttö: Numero 0 vilkkuu syttyen ja sam- muen.
Akun merkkilamppu: Akun keskipalkki vilkkuu syttyen ja sammuen.

/30 Näyttö Akun osoituslamppu

1. Säädä haluttu aina painamalla ja painiketta.

Painikkeet Näyttö Sekuntia
	30	3
	⋮	⋮
	1 0,1
	0 Poissa päältä

1. Hyväksy valittu asetus painamalla OK-painiketta.

- Säätöpaneeli lakkaa vilkkumasta ja jää palamaan ja vääntömomentin kytkimen asetus näkyy.

TÄRKEÄ HUOMAUTUS:

- Varmista uusi arvo aina asetuksen muuttamisen jälkeen.

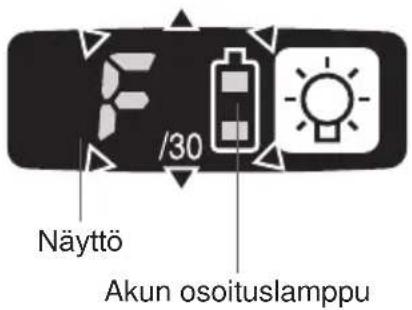

Kaikkien säätöjen palauttaminen oletussäädöille

Tehdassäädöt

• Vääntömomentin kytkimen asetus: "F" (vääntömomentin säätötoiminto poissa päältä)
  • Jakson säätö: 0 (poissa päältä)

• Tässä luvussa kuvataan kuinka työkalun kaikki asetukset palautetaan tehtaalla tehdyille oletussäädöille.

• Virhenäyttö katkeaa pois päältä.

• Aseta työkalu säätömuodolle. (Katso sivu 124.)

• Paina formaattipainiketta.

- Säätöpaneeli alkaa vilkkua. Näyttö: Kirjain "F" vilkkuu syttyen ja sam- muen.

Akun merkkilamppu: Akun ylin ja alin palkki vilkkuvat syttyen ja sammuen.

/30 Näyttö Akun osoituslamppu

1. Hyväksy valittu asetus painamalla OK-painiketta.

- Säätöpaneeli lakkaa vilkkumasta ja jää palamaan.

Työkalun asetusten tarkistaminen

• Tässä luvussa kuvataan miten työka-lu saadaan näyttämään voimassa olevat asetukset noin 3 sekunnin ajan, kun työka-lu pysäytetään.
• Työkalun asetuksia ei voi varmistaa, kun säätöpaneeli on sammunut. Kytke ensin kytkin hetkeksi, jotta näyttö kytkeytyy.

Vääntömomentin kytkimen asetuksen tarkastaminen

1. Paina vääntömomentin asetuspainiketta.

- Säätöpaneelin näyttö Näyttö: Vääntömomentin asetus syttyy. Akun merkkilamppu: Akun yläpalkki vilk- kuu syttyyen ja sammuen.

Jakson tarkastaminen

1. Paina jakson asetuspainiketta.

- Säätöpaneelin näyttö Näyttö: Jakson asetus syttyy. Akun merkkilamppu: Akun keskipalkki vilkkuu syttyen ja sammuen.

Työkalun piirien tarkastaminen

1. Paina vääntömomentin asetuspainiketta.

- Säätöpaneelin näyttö Näyttö: Vääntömomentin asetusnäyttö syttyy. Akun merkkilamppulamppu: Akun keskipalkki ja alapalkki vilkkuvat syttyen ja sammuen.

Näyttö	Työkalun piiri
H2	EYFLA1
H3	EYFLA2
H4	EYFLA3

HUOMAUTUS:

- Jos kytkin kytketään, kun asetus näkyy, säätöpaneeli palautuu vääntömomentin kytkimen asetuksen näytölle.

TÄRKEÄ HUOMAUTUS:

- Vääntömomentin asetusnäyttöä ei ole tarkoitettu käytettäväksi tietyssä työkalussa käytössä olevien vetokomponenttiosien (vasara jne.) tunnistamiseen.

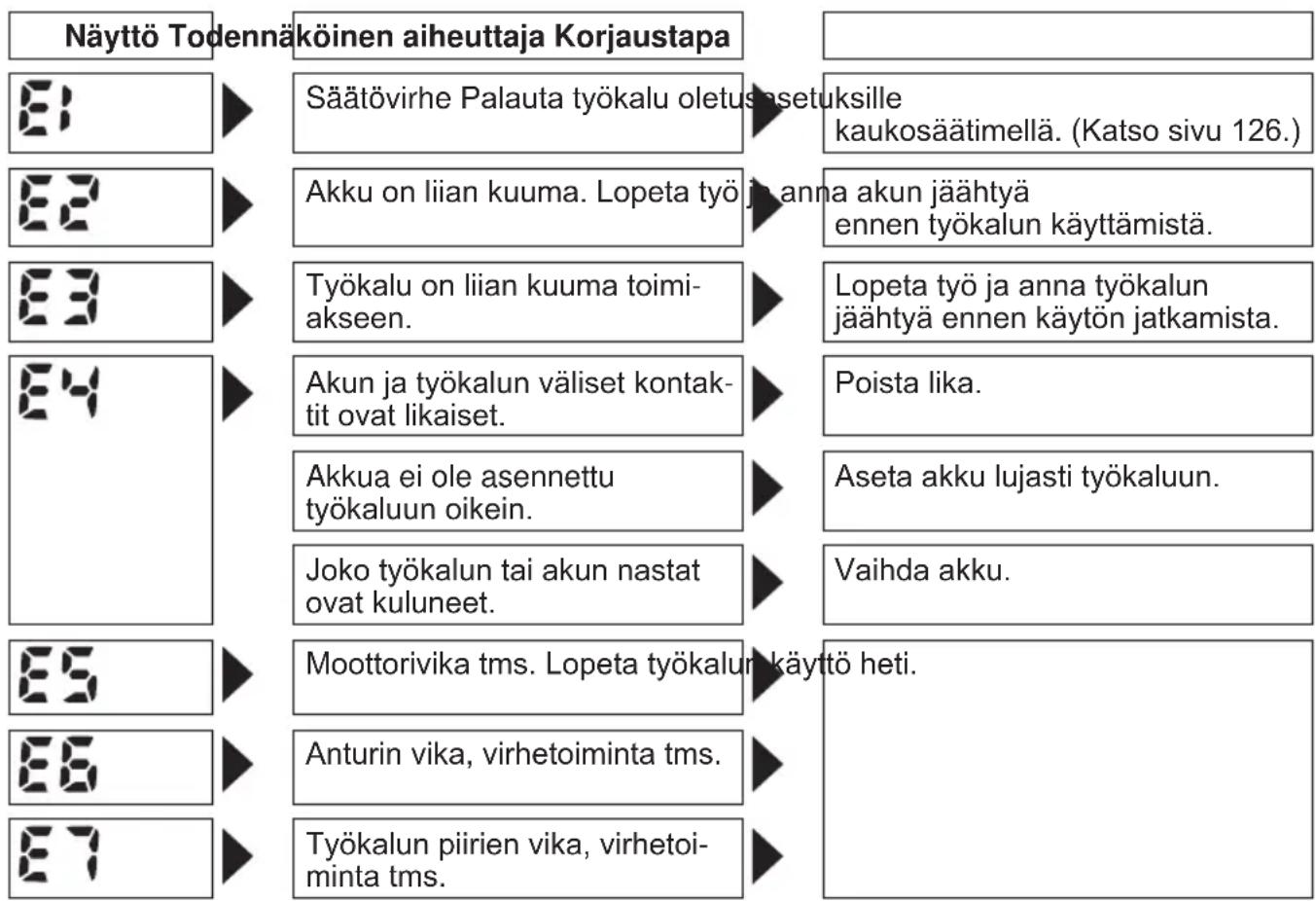

Virhenäyttö

Jos työkalu tai akku toimii virheellisesti, säätöpaneeli näyttää virheilmoituksen. Tarkasta työkalu tai akku seuraavassa taulukossa kuvatulla tavalla ennen kuin otat yhteyden huoltoon.

[Akku]

Akun oikea käyttö

Li-ioniakku (EYFB30)

• Jotta li-ioniakku kestää mahdollisimman pitkään, pane se säilöön käytäön jälkeen lataamatta sitä.
• Kun akku ladataan, varmista, että akkulaturin liittimissä ei ole vieraita aineita kuten pölyä tai vettä. Jos liittimistä löytyy vieraita aineita, puhdista liittimet ennen akun lataamista.

Akkuliittimissä käytön aikana olevat vieraat aineet kuten pöly ja vesi saattavat heikentää akun käyttöikää.

- Kun akkua ei käytetä, pidä se poissa metalliesineiden kuten paperiliittimien, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten metalliesineiden lähettyviltä, jotka saattavat aiheuttaa liitännän liittimestä toiseen.

Akkuliittimien saattaminen oikosulkuun saattaa aiheuttaa kipinöitä, palovammoja tai tulipalon.

• Kun käytät akkua, varmista, että työskentelypaikassa on hyvä ilmanvaihto.
• Kun akku otetaan pois työkalusta, pane akkukotelon kansi heti kiinni, jotta akkuliittimiin ei pääse pölyä tai likaa eikä synny oikosulkua.

Ladattavien akkujen käyttöaika on rajoitettu. Jos käyttöaika on erittäin lyhyt kunnollisen latauksen jälkeen, vaihda akku uuteen.

Akun kierrätys

HUOMIO:

Ympäristön suojelemiseksi ja materiaalien kierrättämiseksi akku on vietävä hävitettäväksi erityiseen keräyspistee-seen, jos sellainen on maassasi.

[Akkulaturi]

Lataus

Lue Panasonic-akun akkulaturin käyttöohjeet ennen lataamista.

Ennen akun lataamista

Lataa akku lämpötilassa 5 °C (41 °F) - 40 °C (104 °F).

Akkua ei voi ladata alhaisemmassa lämpötilassa kuin 5 °C (41 °F). Jos akun lämpötila on alle 5 °C (41 °F), ota akku ensin pois laturista aja anna se olla tunnin paikassa, jossa lämpötila on 5 °C (41 °F) tai korkeampi. Lataa akku sitten uudelleen.

Tietoja vanhojen laitteiden ja käytettyjen paristojen keräyksestä ja hävittämisestä

Cd

Nämä merkinnät tuotteissa, pakkauksissa ja/tai niihin liitetyissä dokumenteissa tarkoittavat, että käytettyjä sähkö- ja elektroniikkalaitteita sekä paristoja ei tule sekoittaa tavalliseen kotitalousjätteeseen.

Vanhojen tuotteiden ja käytettyjen paristojen asianmukainen käsittely, talteen ottaminen ja kierrätys edellyttävät niiden viemistä tarjolla oleviin keräyspisteisiin kansallisten määräysten sekä direktiivien 2002/96/EC ja 2006/66/EC mukaisesti.

Kun hävität tuotteet ja paristot asianmukaisesti, autat säilyttämään arvokkaita luonnonvaroja sekä ehkäisemään ihmisen terveydelle ja ympäristölle haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi aiheuttaa.

Ota yhteys asuinkuntasi viranomaisiin, jätteenkäsittelystä vastaavaan tahoon tai tuotteiden ostopaikkaan saadaksesi lisätietoja vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä.

Tuotteiden epäasianmukaisesta hävittämisestä saattaa seurata kansallisessa lainsäädännössä määrätty rangaistus.

Yrityksille Euroopan unionissa

Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä saat jälleenmyyjältä tai tavarantoimittajalta.

[Tietoja hävittämisestä Euroopan unionin ulkopuolella]

Nämä merkinnät ovat voimassa ainoastaan Euroopan unionin alueella. Ota yhteys paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi tietoja oikeasta jätteenkäsittelymenetelmästä.

Paristomerkintää koskeva huomautus (alla kaksi esimerkkiä merkinnöistä):

Tämä merkki voi olla käytössä yhdessä kemiallisen merkinnän kanssa. Siinä tapauksessa merkki noudattaa kyseistä kemikaalia koskevan direktiivin vaatimuksia.

V. HUOLTO

Puhdista laite pyyhkimällä se pehmeällä, kuivalla kankaalla. Älä käytä märkää kangasta tai bensiiniä, tinneriä tai muita haihtuvia aineita puhdistukseen.

VI. VARUSTEET

Laturi

- EY0L80

Akku

- EYFB30

Kaukosäädin

- EYFA30

Työkalun suoja

• EYFA01-A (Sininen)

• EYFA01-Y (Keltainen)

• EYFA01-H (Harmaa)

Akun suoja

- EYFA02-H

VII. TEKNISET TIEDOT

PÄÄLAITE

Malli EYFLA1 EYFLA2		EYFLA3
		A A Q J
Moottori 10,8 V DC
Istukan koko	Yksipäinen	9 – 9,5 mm(23/64" – 3/8")	9 – 9,5 mm(23/64"-3/8")	☐9,5 mm(3/8")	☐12,7 mm (1/2")
	Kak-sipäinen	12 mm (15/32")	12 mm(15/32")
Nopeus il-man kuor-maa	Vyöhyke	1 0 – 950	1	0 – 1300	0 – 2300
		2 0 – 1000	2	0 – 1450
		3 – 5 0 – 1050	3	0 – 1550
		6 0 – 1300	4 – 30·F	0 – 2300
		7 0 – 1450
		8 0 – 1550
		9 – 30·F 0 – 2300
Iskua per minuutti	Vyöhyke	1 0 – 1900	1	0 – 2500	0 – 3000
		2 0 – 1950	2	0 – 2800
		3 – 5 0 – 2100	3	0 – 3000
		6 0 – 2500	4 – 30·F	0 – 3600
		7 0 – 2800
		8 0 – 3000
		9 – 30·F 0 – 4000
Maksimimomentti		40 N·m(408 kgf-cm, 354 in-lbs)	90 N·m(918 kgf-cm, 796 in-lbs)		120 N·m (1224 kgf-cm, 1062 in-lbs)
Vääntömomentin säätötoiminnon käyt-töala		Noin 3 – 22 N·m(31 – 224 kgf-cm, 27 – 195 in-lbs)	Noin 6 – 30 N·m(61 – 306 kgf-cm, 53 – 266 in-lbs)		Noin 16 – 53 N·m(163 – 540 kgf-cm, 142 – 469 in-lbs)
Kokonaispituus		158 mm (6-7/32")		164 mm (6-7/16")
Paino (akku mukaan luettuna: EYFB30)		1,3 kg (2,8 lbs)			1,35 kg (2,9 lbs)

AKKUPAKETTI (ei kuulu varusteisiin)

Malli EYFB30
Akun säilytys Li-ioniakku
Akun jännite Tasavirta 10,8 V (3,6 V × 6 kennoa)
Kapasiteetti 3 Ah

AKKULATURI (ei kuulu varusteisiin)

Malli EY0L80
Teho Katso laturin pohjassa olevaa arvokilpeä.
Paino 0,95 kg (2,1 lbs)

[Li-ioniakku]

Latausaika	3 Ah	10,8 V
		EYFB30
		Käytettävissä: 40 min.
		Täysi: 65 min.

Kaukosäädin (ei kuulu varusteisiin)

Malli EYFA30
Akun jännite 3 V DC
Mitat 54 mm (2-1/8") × 86 mm (3-3/8") × 10 mm (13/32")
Paino (akku mukaan luettuna) Noin	29 g (0,6 lbs)
