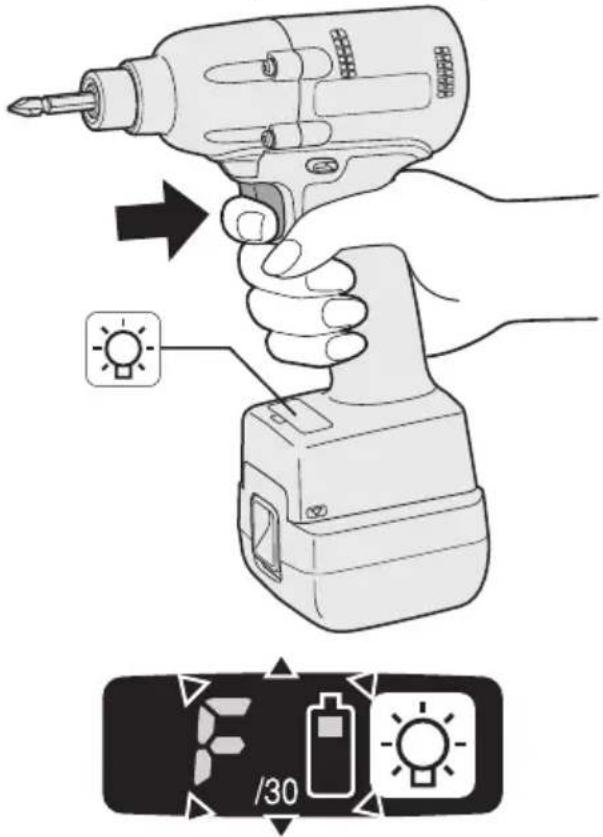

2. Sæt batteriet i og tryk

• Stramning fuldført med fornyet stramning inden for 1 sekund Rød (I omking

Når stramningsmomentet er sat til ”F”

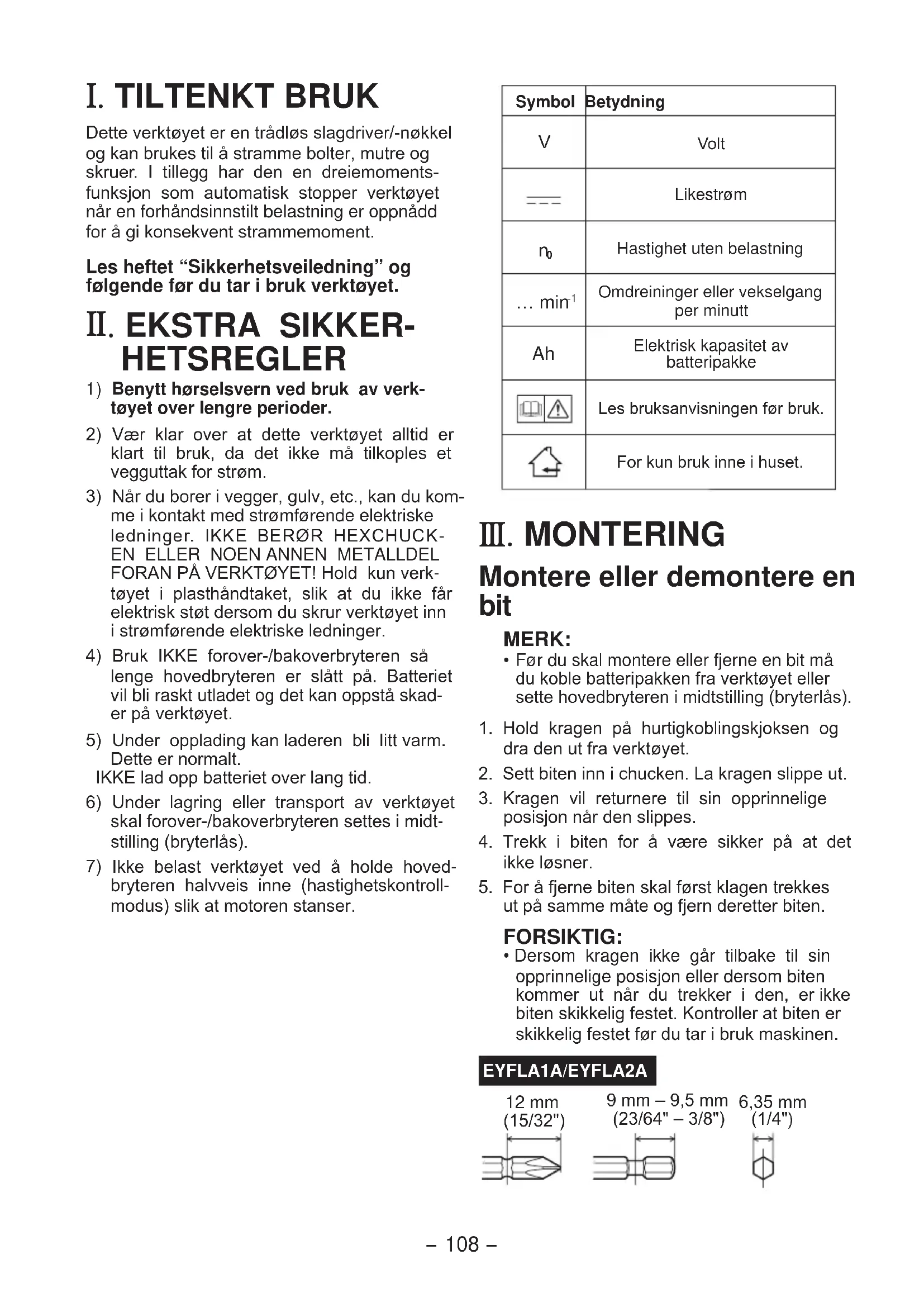

. TILTENKT BRUK Dette verktøyet er en trådløs slagdriver/-nøkkel og kan brukes til å stramme bolter, mutre og skruer. I tillegg har den en dreiemoments-funksjon som automatisk stopper verktøyet når en forhåndsinnstilt belastning er oppnådd for å gi konsekvent strammemoment.Les heftet “Sikkerhetsveiledning” og følgende før du tar i bruk verktøyet.

. EKSTRA SIKKER- HETSREGLER

) Benytt hørselsvern ved bruk av verk-tøyet over lengre perioder. Vær klar over at dette verktøyet alltid er klart til bruk, da det ikke må tilkoples et vegguttak for strøm. Når du borer i vegger, gulv, etc., kan du kom-me i kontakt med strømførende elektriske ledninger. IKKE BERØR HEXCHUCK- EN ELLER NOEN ANNEN METALLDEL FORAN PÅ VERKTØYET! Hold kun verk-tøyet i plasthåndtaket, slik at du ikke får elektrisk støt dersom du skrur verktøyet inn i strømførende elektriske ledninger. Bruk IKKE forover-/bakoverbryteren så lenge hovedbryteren er slått på. Batteriet vil bli raskt utladet og det kan oppstå skad-er på verktøyet. Under opplading kan laderen bli litt varm. Dette er normalt. IKKE lad opp batteriet over lang tid. Under lagring eller transport av verktøyet skal forover-/bakoverbryteren settes i midt-stilling (bryterlås). Ikke belast verktøyet ved å holde hoved-bryteren halvveis inne (hastighetskontroll-modus) slik at motoren stanser.Symbol Betydning

Før du skal montere eller fjerne en bit må du koble batteripakken fra verktøyet eller sette hovedbryteren i midtstilling (bryterlås).1. Hold kragen på hurtigkoblingskjoksen og dra den ut fra verktøyet. Sett biten inn i chucken. La kragen slippe ut.3. Kragen vil returnere til sin opprinnelige posisjon når den slippes. Trekk i biten for å være sikker på at det ikke løsner. For å fjerne biten skal først klagen trekkes ut på samme måte og fjern deretter biten. FORSIKTIG:

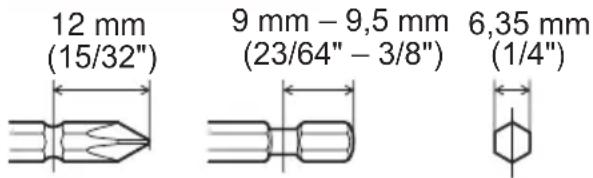

• Dersom kragen ikke går tilbake til sin opprinnelige posisjon eller dersom biten kommer ut når du trekker i den, er ikke biten skikkelig festet. Kontroller at biten er skikkelig festet før du tar i bruk maskinen.EYFLA1A/EYFLA2A12 mm(15/32")9 mm – 9,5 mm(23/64" – 3/8")6,35 mm (1/4")-

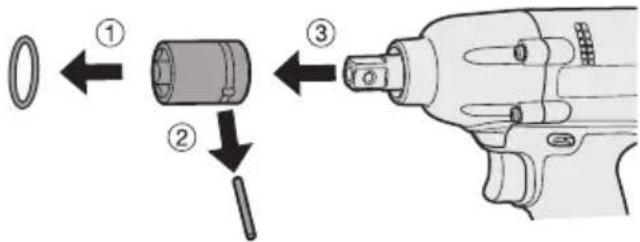

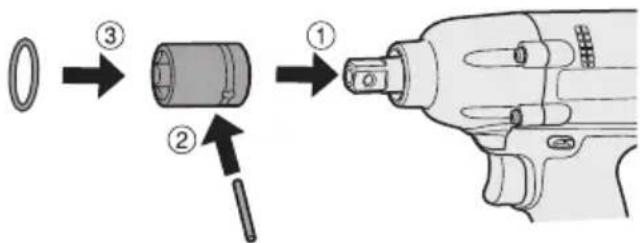

• Fjern hylsens gummiring og pinne. gummiring pinne spor 1 Fest hylsen til verktøyet. 2 Sett inn pinnen. (Vær nøye med å innrette pinnehullene på hylsen og verktøyet.) 3 F est gummiringen ved å skli den på plass over sporet. MERK: Sikre at gummiringen festes for å forhindre at pinnen faller ut. Fjerne hylsen 1 Fjern gummiringen. 2 T a ut pinnen. 3 F jern hylsen til verktøyet. MERK: Hold temperaturen på verktøyet over frysepunktet (0°C/32°F) når hylser festes eller tas av fra firkantdrevet på verktøyet. Ikke bruk overdreven kraft ved festing eller fjerning av hylser. Montere eller demontere batteripakken

1. For å montere batteripakken:

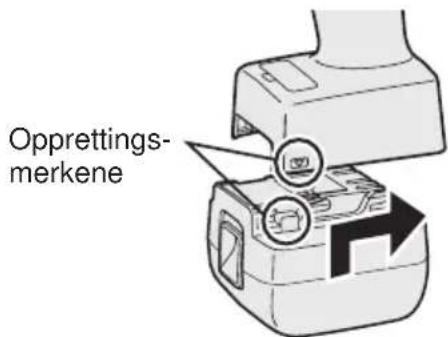

Oppstill opprettingsmerkene og monter batteripakken.

Skyv batteripakken inntil den sitter på plass. Opprettings-merkene

2. For å fjerne batteripakken:

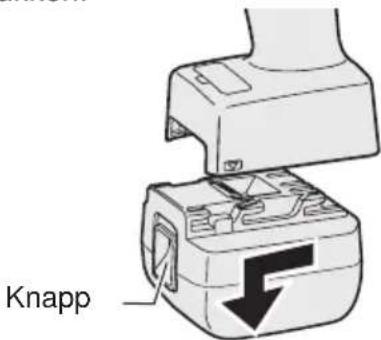

Dytt opp på knappen fra fronten for å løsne batteripakken. Knapp

. BETJENING Før bruk av fjernkontrollen (Tilgjengelig som valgfritt ekstrautstyr) Sett inn batteriet

Sett inn batteriet og dytt holderen tilbake. MERK:

• Dersom verktøyet ikke reagerer på den trådløse fjernkontrollen selv når fjernkon- trollen brukes tett på verktøyet, er batter- iet (CR2025) dødt. Bytt det ut med et nytt batteri.

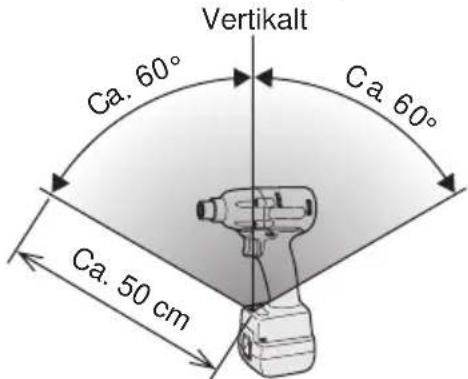

Fjernkontrollen bør brukes innen omtrent 50 cm og omtrent 60° vertikalt og horisontalt på normalen relativt til den infrarøde mottakeren på verktøyet.

Under følgende omstendigheter vil du kan- skje ikke være i stand til å bruke verktøyet, selv innen denne rekkevidden.

Dersom det er et objekt mellom fjernkon- trollens sender og verktøyets mottaker.

Bruk utendørs eller i andre miljøer hvor fjernkontrollmottakeren er utsatt for en sterk lyskilde, eller når fjernkontrollsenderen eller –mottakeren er skitten kan føre til at verk- tøyet ikke svarer, selv når fjernkontrollen er brukt innen driftsrekkevidden. [Hoveddel] Bruk av forover-/bakover- bryter Forover BakoverBryterlås FORSIKTIG: For å unngå skader må du ikke bruke forover-/bakoverbryteren før biten er helt stanset. Bryterbetjening ved foro- ver rotasjon

Trykk lett på hovedbryteren for å starte verktøyet med lav hastighet.

Hastigheten øker etterhvert som du trykker inn hovedbryteren for effektiv tilstramming av skruer. Bremsen fungerer og stanser biten så snart du slipper hovedbryteren.

Etter bruk setter du retningsbryteren i midtstilling (bryterlås). Bryterbetjening ved bako- ver rotasjon

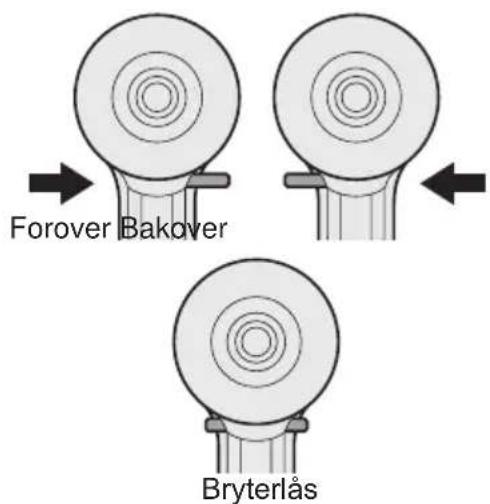

1. Skyv retningshendelen i stilling for rota-

sjon bakover. Kontroller innstillingen før du tar i bruk verktøyet.

Trykk lett på hovedbryteren for å starte verktøyet med lav hastighet.

Etter bruk setter du retningsbryteren i midtstilling (bryterlås). FORSIKTIG:

• For å unngå for høy temperaturøkning på verktøyets overflate, må du ikke bruke det kontinuerlig (bruke to eller flere batteripakker på rad). Verktøyet trenger tid på å bli avkjølt før du bytter ut batteripakken. Strammebekreftelseslampe

• Strammebekreftelseslampen kan brukes for å sjekke hvorvidt momentkontrollfunksjonen ble aktivert. Verktøystatus Lampedisplay Stramming fullført (med bruk av momentkontrollfunksjon) Grønn (For ca. 2 sekunder)

Stramming ikke fullført

• Stramming fullført med omstramming innen 1 sekund. Rød (For ca. 2 sekunder) Automatisk stoppfunksjonen har blitt aktivert. Rød (For ca. 5 minutter)-

• Når verktøyet stopper automatisk etter at bryteren har blitt sluppet under slag- modusstramming og deretter trykket inn igjen innen 1 sekund, vil den røde lam- pen lyse for å indikere risikoen for over- dreven stramming som et resultat av omstramming. MERK:

Når momentclutchen er satt til “F”

• Under motsatt roteringsdrift

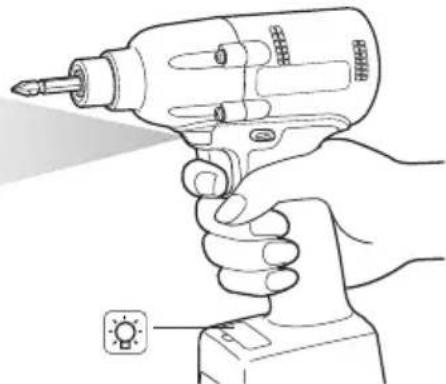

• Lampen slås av når verktøyet er i drift. Kontrollpanel (1) (2) (3) (1) LED-lys Ved å trykke vil lyset tennes og sloknes. Lyset bruker veldig lav spenning, og det har ikke negativ innvirkning på verktøyets ytelse under bruk eller dets batterikapasitet. FORSIKTIG:

Bruk ikke LED-lyset som en erstattning for en lommelykt fordi det ikke gir nok lys. Forsiktig: IKKE SE INN I LYSSTRÅLEN. Bruk av kontroller eller justeringer eller prosessy- telse annet enn de som er spesisert herved kan føre til at man blir utsatt for farlig stråling. (2) Batteriindikatorlampen

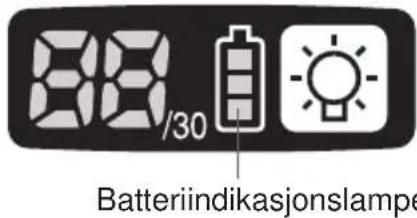

• Bruk batteriindikatorlampen for å sjekke hvor mye strøm som er igjen på batteriet.

Batteriets levetid varierer litt etter omgiv- elsenes temperatur og batterikarakter- istikker. Lampen er designet for å gi en omtrentlig indikasjon på gjenværende bat- teriliv. Batteriindikasjonslampe Indikator Batteristatus Fullt ladet Ca. 40% eller mindre igjen Blinker Blinker Ca. 20% eller mindre igjen (indikerer at batteriet trenger å lades) Batteripakken må lades snart. Blinker Ingen lading Batteripakken må lades. (Verktøyets automatisk av-funksjon vil aktiveres på dette stadiet.) Automatisk av-funksjon

• Den automatiske av-funksjonen er laget for å forhindre tap av strammemoment pga. redusert batterispenning. Når den har blitt akti- vert, vil verktøyet ikke fungere inntil batteripak- ken har blitt ladet (eller byttet ut med en ny enhet), selv om avtrekkeren trykkes inn. Batteriindikasjonslampe Indikator Blinker-

Når batteriindikasjonslampen begynner å blinke, bør batteripakken lades (eller byttes ut med en ny enhet) øyeblikkelig.

Sørg for å lade den gjeldende batteripak- ken til det fulle etter aktivering av den automatiske av-funksjonen. Forsømmelse av dette kan forhindre at automatisk av- funksjon blir korrekt deaktivert. (3) Momentkontrollfunksjon

• Momentkontrollfunksjonen beregner belast- ningen fra motorens roteringsvinkel under hammerslaget og avgjør at bolten har blitt korrekt satt når en forhåndsinnstilt belast- ningsverdi overskrides. Driving blir da automatisk stoppet etter at et forhåndsinnstilt antall slag har blitt levert på bolten. FORSIKTIG:

• Sjekk alltid verktøyets strammemoment før bruk. Feil verktøybruk kan føre til overdreven eller utilstrekkelig stram- ming. FORSIKTIG:

• Bruk alltid verktøyet med bryteren fullt innkoblet. Momentkontrollfunksjonen vil ikke virke når bryteren ikke er tilstrek- kelig innkoblet, noe som forhindrer verk- tøyet i å stoppe automatisk.

Ved arbeid hvor en tung belastning skjer under stramming, kan belastnin- gen bli tolket som setting av bolten, noe som forhindre at bolten blir fullstendig strammet.

Gjentatt stramming av samme bolt kan brekke bolten eller deformere materialet som bolten drives inn i som et resultat av overdreven stramming.

Strammemomentverdi og presisjon varierer med faktorer som materialet som bolten drives inn i og tilstanden på hylsen som brukes. Juster dreiemo- mentet som nødvendig for arbeidet som utføres. Boltstrammemoment varierer med faktorene beskrevet nedenfor.

Boltdiameter: Strammemoment øker generelt med boltdiameter.

• Tilstand på bit og hylse: Materiale, slarkmengde, osv.

• Bruker: Måten verktøyet brukes på bolten, styrke som bolten holdes med, måten verktøyets bryter blir koblet inn

Tilstand på objektet som strammes: Materiale, setteoverflate Stille verktøyet til konfigurasjonsmodus

• Dersom kontrollpanelet er på, fjern og sett tilbake batteripakken.

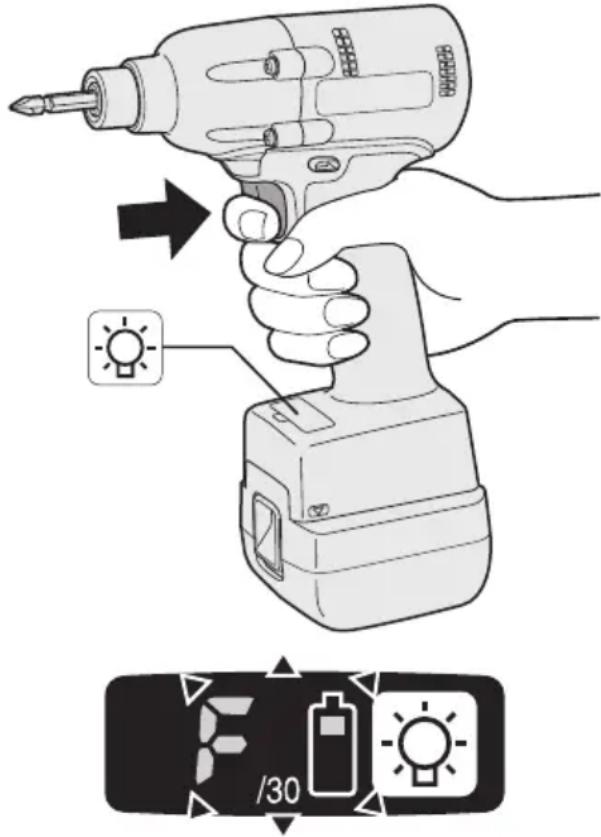

Koble inn bryteren mens knappen trykkes og slipp så opp både knappen og bryteren.

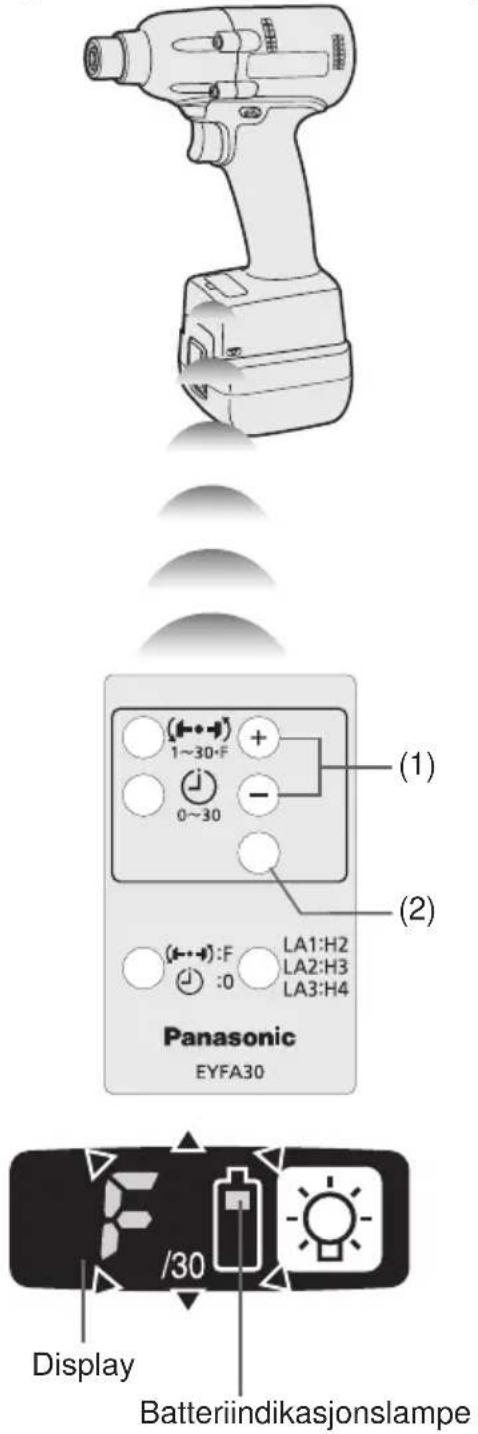

Etter at alle LED-lamper har slukket vil kontrollpanelet blinke og bytte til kon- figurasjonsmodus. MERK:

• Verkøyet sendes fra fabrikken satt til “F”- modus (momentkontrollfunksjon av).

Kontrollpanelet vil slå seg av dersom verktøyet ikke blir brukt på 5 minutter.-

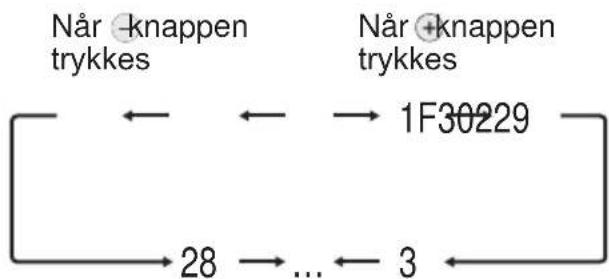

Trykk og knappene for å velge clutchinnstillingen som passer til arbeidet som skal utføres. 3…28 1F30 229 Når knappen trykkes Når knappen trykkes

Bruk tall fra strammemomentdiagram- met for å hjelpe deg i valget av moment- clutchinnstilling. (Se følgende stramme- momentdiagram.)

Kontrollpanelet vil stoppe å blinke og lyse opp. FORSIKTIG:

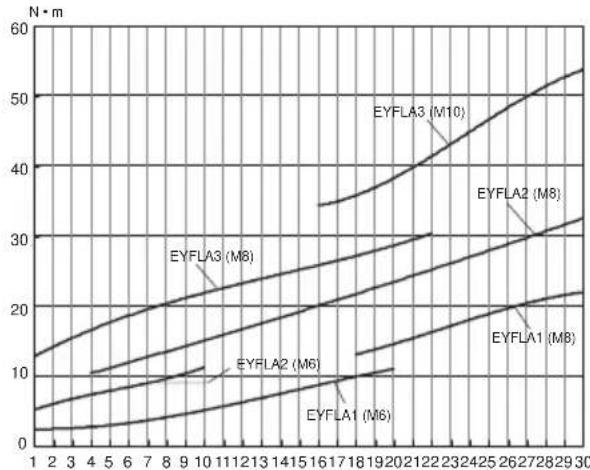

Sørg for å bekrefte den nye verdien etter endring av innstillingen. (Se side 114.) Strammemomentdiagram (for referanse- bruk) Verdiene illustrert i dette diagrammet ble målt under tilstandene beskrevet nedenfor og er oppgitt for referanseformål. Faktisk stramme- moment varierer med omgivende tilstander (den spesikke bolten som strammes, jernvare som brukes, metode for å holde bolten osv.).

Intervallinnstillingen brukes for å forhindre verktøyet fra å virke etter at det stopper automatisk som en følge av momentkontroll- funksjonen, selv om bryteren er koblet inn.

Still verktøyet til konfigurasjonsmodus. (Se side 112.)

2. Trykk intervallinnstillingsknappen.

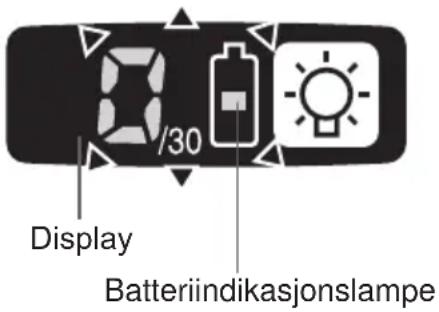

• Kontrollpanelet vil begynne å blinke. Display: Tallet 0 blinker på og av. Batteriindikasjonslampe: Den midtre søylen på batteriet blinker på og av.-

Display Batteriindikasjonslampe

Trykk på og knappene for å stille inn ønsket tid. Knapper Display Sekunder

Trykk OK-knappen for å akseptere valgt innstilling.

Kontrollpanelet vil stoppe og blinke og lyse opp, og momentclutchinnstillingen vil vises. FORSIKTIG:

• Sørg for å bekrefte den nye verdien etter endring av innstillingen. Initialisere alle innstillinger Fabrikkinnstillinger

• Denne delen forklarer hvordan alle verktøy- innstillingene kan stilles tilbake til de opprin- nelige verdiene ved sending fra fabrikken.

Feildisplayet vil bli slått av.

1. Still verktøyet til konfigurasjonsmodus.

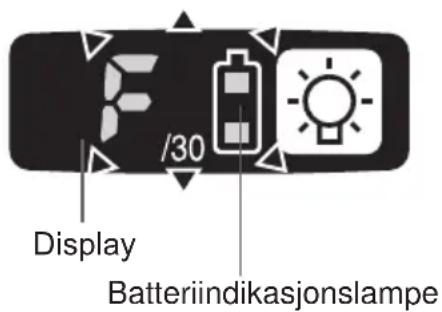

• Kontrollpanelet vil begynne å blinke. Display: Bokstaven “F” blinker av og på. Batteriindikasjonslampe: Den øvre og nedre søylen på batteriet blinker på og av. Display Batteriindikasjonslampe

Trykk OK-knappen for å akseptere valgt innstilling.

Kontrollpanelet vil stoppe og blinke og lyse opp. Sjekke verktøyinnstillinger

Denne delen beskriver hvordan man får verktøyet til å vise gjeldende innstillinger i ca. 3 sekunder når verktøyet stoppes.

Du kan ikke sjekke verktøyinnstillinger når kontrollpanelet er slått av. Først koble inn bryteren kort for å reaktivere displayet. Sjekke momentclutchinnstillingen

• Kontrollpaneldisplay Display: Momentinnstillingen lyser opp. Batteriindikasjonslampe: Den øvre søylen på batteriet blinker på og av. Sjekking av intervallet

• Kontrollpaneldisplay Display: Intervallinnstillingen lyser opp. Batteriindikasjonslampe: Den midtre søylen på batteriet blinker på og av. Sjekke verktøykretser

• Kontrollpaneldisplay Display: Momentinnstillingsdisplayet lyser opp. Batteriindikasjonslampe: Den midtre og nedre søylen på batteriet blinker på og av. Display Verktøykrets

Feildisplay Dersom feil på verktøyet eller batteripakken oppstår, vil kontrollpanelet vise en feilmelding. Sjekk verktøyet eller batteripakken som beskrevet i følgende diagram før du får service på dem. Display Sannsynlig årsak Korrigerende handling Innstillingsfeil Omstart verktøyet med fjernkontrollen. (Se side 112.) Batteripakken er for varm. Stopp arbeidet og la batteripakken kjøles ned før bruk av verktøyet gjenopptas. Verktøyet er for varmt til å brukes. Stopp arbeidet og la verktøyet kjøles ned før bruk gjenopptas. Kontaktene som kobler batteri- pakken og verktøyet er skitne. Fjern skitt. Batteripakken har ikke blitt korrekt satt inn i verktøyet. Sett batteripakken bestemt inn i verktøyet. Pinnene på enten verktøyet eller batteripakken er slitt ned. Bytt ut batteripakken. Motorfeil, osv. Stopp bruk av verktøyet umiddelbart. Sensorfeil, osv. Verktøykretsfeil, osv.-

[Batteripakke] For riktig bruk av batteri- pakke Li-ion-Batteripakke (EYFB30)

• Oppbevar batteriet etter bruk uten å lade opp for å sikre lengre levetid.

Når du ikke bruker batteripakken, skal den

entilert under bruk av batteripakken.

• Når du fjerner batteripakken fra verktøyet, skal batteripakkedekselet lukkes for å hin- dre at batteripolene blir forurenset av støv eller skitt, noe som kan føre til kortslutning. Oppbevaring av batteriet Oppladbare batterier har en begrenset levetid. Hvis brukstiden er uvanlig kort selv etter en korrekt opplading, bør bat- teriet byttes ut med et nytt. Resirkulering av batteri LEGG MERKE TIL: For å resirkulere materialer og beskytte miljøet, sørg for å avhende batteriet på et offisielt godkjent sted hvis et slikt finnes i ditt land. [Batterilader] Lading Les bruksmanualen for Panasonic batterilader for batteripakken før lading. Før lading av batteriet Ved lading av EYFB30: Lad batteriet ved en temperatur på 5°C (41°F) til 40°C (104°F). Batteripakken kan ikke lades ved en temperatur mindre enn 5°C (41°F). Dersom temperaturen på batteripakken er mindre enn 5°C (41°F), fjern først batteripakken fra laderen og la den sitte i en time på en plass hvor temperaturen er 5°C (41°F) eller varmere. Lad deretter batteripakken igjen.-

Brukerinformasjon om innsamling og håndtering av gammelt utstyr og brukte batterier Slike symboler på produkter, emballasje, og/eller på medfølgende dokumenter betyr at brukte elektriske/elektroniske produkter og batterier ikke må blandes med vanlig husholdningsavfall. For riktig håndtering og gjenvinning av gamle produkter og brukte batterier, vennligst lever dem til anvendelige innsamlingssteder, i samsvar med nasjonal lovgivning og direktivene 2002/96/EC og 2006/66/EC. Ved riktig håndtering av disse produktene og batteriene, hjelper du til med å spare verdifulle ressurser og forhindre potensielle negative effekter på menneskers helse og miljøet, som ellers kan oppstå ved uriktig avfallshåndtering. For mer informasjon om innsamling og gjenvinning av gamle produkter og batterier, vennligst ta kontakt med kommunen, ditt renovasjonsselskap eller stedet der du kjøpte gjenstandene. Ukorrekt håndtering av dette avfallet kan medføre straffansvar, i overensstemmelse med nasjonal lovgivning. For forretningsdrivende brukere i EU Dersom du ønsker å kaste elektrisk og elektronisk utstyr, vennligst ta kontakt med din forhandler eller leverandør for videre informasjon. (Informasjon om håndtering i land utenfor EU) Disse symbolene gjelder bare innenfor EU. Ønsker du å kaste slike gjenstander, vennligst kontakt dine lokale myndigheter eller forhandler og spør etter riktig fremgangsmåte for håndtering. Merknader for batterisymbol (to nederste symbol-eksempler): Dette symbolet kan bli brukt i kombinasjon med et kjemisk symbol. I dette tilfellet etterkommer det kravet satt av direktivet for det kjemikaliet det gjelder.-

. VEDLIKEHOLD Bruk kun en tørr, myk klut til å tørke av enheten. Bruk ikke en fuktig klut, tynner, bensin eller andre flyktige løsemidler til rengjøring.
