Produkttype	Trådløs drill
Merke	PANASONIC
Modell	EY7547
Spenning	18 V DC
Tomgangshastighet (hard modus)	0 - 2500 o/min
Tomgangshastighet (medium modus)	0 - 1400 o/min
Tomgangshastighet (myk modus)	0 - 1000 o/min
Slag per minutt (hard modus)	0 - 3500 slag/min
Slag per minutt (medium modus)	0 - 2800 slag/min
Slag per minutt (myk modus)	0 - 2000 slag/min
Maksimalt dreiemoment	200 N·m
Total lengde	155 mm
Vekt (med batteri EY9L44)	1,55 kg
Batteritype	Li-ion oppladbar
Kompatible batterimodeller	EY9L41, EY9L42, EY9L44, EY9L50
Medfølgende lader	EY0L81
Ladetid (EY9L44)	50 min (brukbar), 65 min (full)
Chuck	Hurtig sekskantchuck 6,35 mm (1/4")
Slagkraftmoduser	Myk, Medium, Hard (valgbare)
Overopphetingsbeskyttelse	Ja (automatisk stopp, blinkende lys)
Beskyttelse mot lavt batteri	Ja (blinkende lys før overutlading)
Beskyttelsesindeks	IP56 (støv- og vannstrålebestandig)
Integrert LED-lys	Ja, med dedikert bryter
Belteskjær	Ja, reversibel (venstre/høyre)
Produksjonsland	Ikke spesifisert i manualen, men japansk merke

Ofte stilte spørsmål - EY7547 PANASONIC

Hvordan installere eller fjerne et bor?

For å installere et bor, hold hurtigchuckens krage, sett inn sekskantboret på 6,35 mm, og slipp deretter kragen. Trekk i boret for å kontrollere at det er festet. For å fjerne boret, trekk kragen igjen utover.

Hvilke slagmoduser er tilgjengelige?

Tre moduser er tilgjengelige: Myk (0-1000 o/min, begrenset dreiemoment), Medium (0-1400 o/min) og Hard (0-2500 o/min, maksimalt dreiemoment). Trykk på modusknappen for å bytte mellom innstillingene.

Hvordan lade batteriet?

Koble laderen EY0L81 til et strømuttak. Sett inn batteriet ved å justere markeringene, og skyv det deretter fremover. Det grønne lyset blinker sakte ved 80 % lading, og raskt når ladingen er fullført. Ladingen tar omtrent 50 til 65 minutter avhengig av batteriet.

Hva gjør jeg hvis overopphetingsindikatoren blinker?

Overopphetingsindikatoren indikerer at batteriet har nådd en for høy temperatur. Verktøyet stopper automatisk. La verktøyet og batteriet avkjøles i minst 30 minutter før du bruker det igjen.

Kan jeg bruke verktøyet i regn?

Verktøyet er sertifisert IP56, noe som betyr at det er motstandsdyktig mot støv og kraftige vannstråler. Unngå imidlertid langvarig eksponering for vann. Ikke bruk i kraftig regn og ikke senk det ned i vann.

Hvilke tilbehør anbefales?

Bruk kun sekskantbor på 6,35 mm (1/4") med utløser på 9,5 mm (3/8") for riktig feste. Den valgfrie hurtigchucken Panasonic EY9HX110E er kompatibel.

Hvordan bytte side på belteskjæret?

Fjern skruen på belteskjæret, ta det ut, og sett det deretter inn på den andre siden. Stram skruen godt slik at det er sikkert festet. Kontroller regelmessig at det er stramt.

Hva er batteriets levetid?

Li-ion-batterier har en begrenset levetid. Hvis driftstiden blir svært kort etter full lading, bytt batteriet. Bruk kun originale Panasonic-batterier.

Hvordan vedlikeholde verktøyet?

Rengjør enheten med en tørr og ren klut. Ikke bruk vann, løsemidler eller flyktige rengjøringsmidler. Oppbevar verktøyet på et tørt og støvfritt sted.

Hvor kan jeg finne reservedeler?

Kontakt en autorisert Panasonic-forhandler eller se vedlagte garantikort for kontaktinformasjon. Bruk kun originale Panasonic-tilbehør og -deler.

BRUKSANVISNING EY7547 PANASONIC

Levetiden for batteripakningens terminaler kan påvirkes av uvedkommende substanser, som for eksempel støv og vann etc., under bruken.

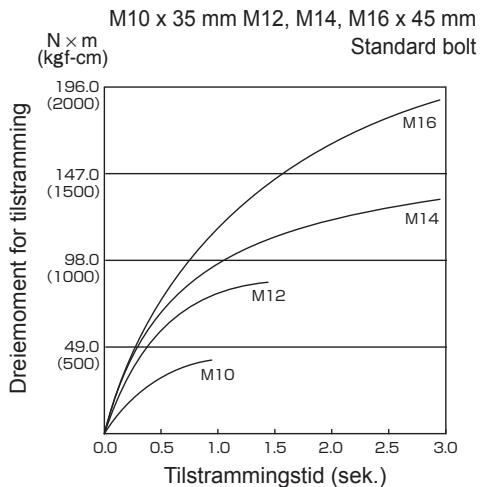

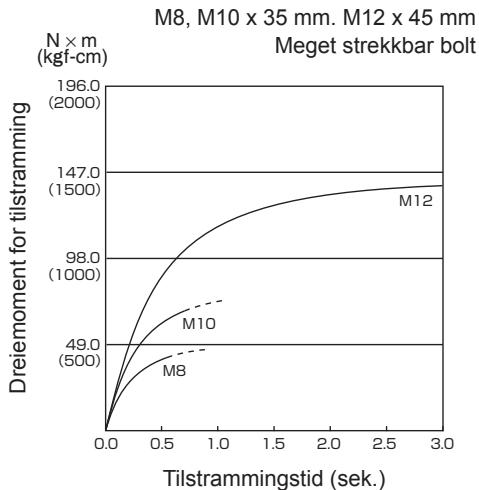

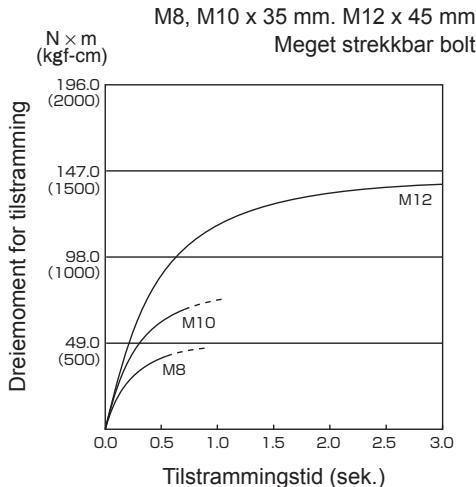

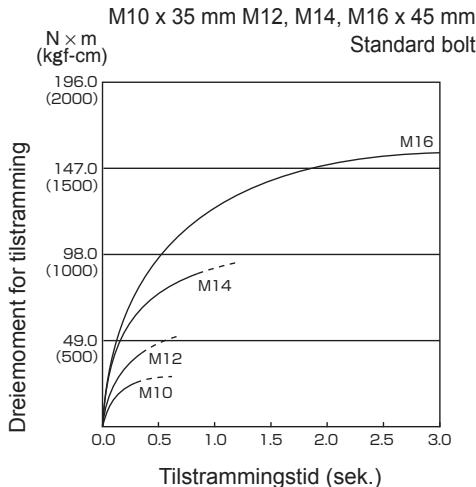

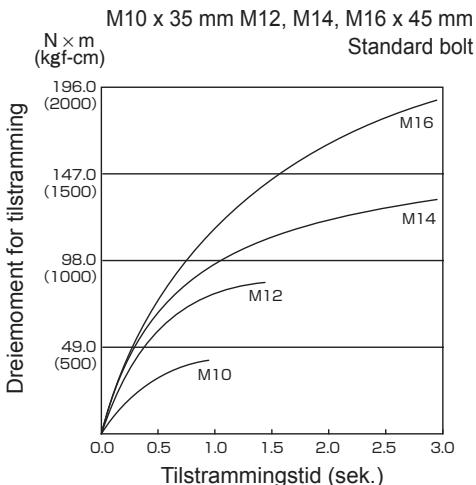

Faktorer som påvirker tiltrekkingsmomentet

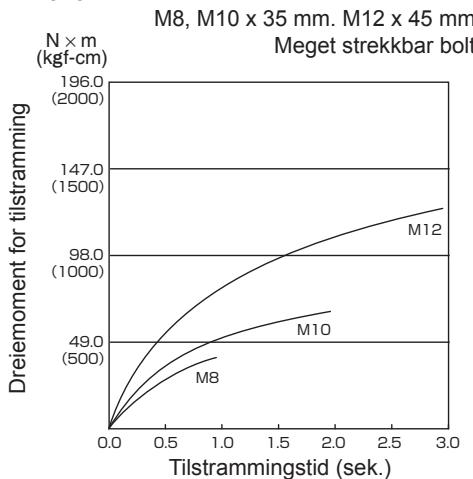

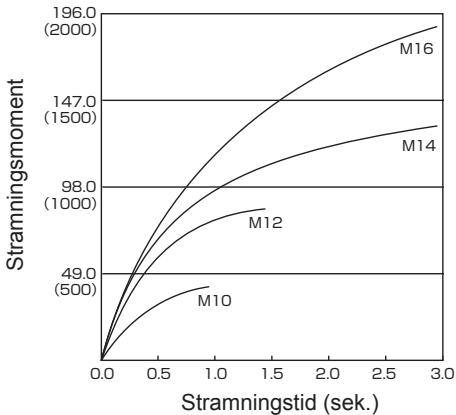

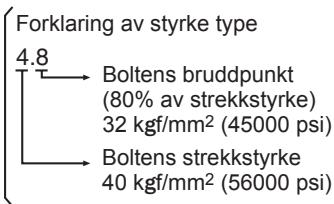

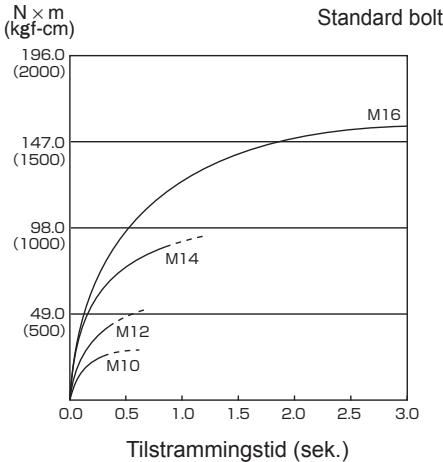

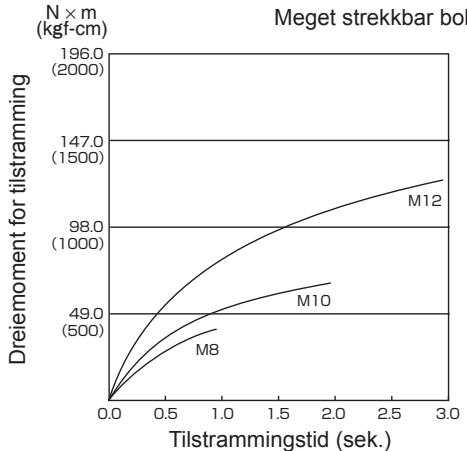

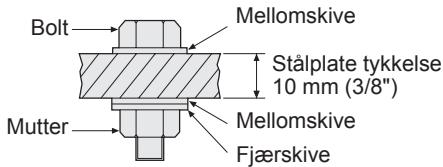

Forhold ved tiltrekking av bolter

EY7546 M10 x 35 mm M12, M14, M16 x 45 mm N×m (kgf-cm) Standard bolt EY7546

Momentet senkes hvis maskinen brukes uten at bryteren er trykket helt ned.

Montering/demontering av hylse

1. Montering av hylse

1. Demontering av hylse

Trekk ut hylsen.

OBSERVERA:

Montering/demontering av batteri

Originale bruksanvisninger: Engelsk Oversettelse av de originale bruksanvisningene: Andre språk

Dette verktøyet, som en komplett enhet med batteripakke, tilfredsstiller tilhørende IP-grader av beskyttelse i henhold til IEC-reglene.

Definisjon av IP-kode

IP5X: Støvinntrenging kan ikke bli helt forhindret, men støv kan trenge inn i mengder som er til hinder for tilfredsstillende drift av verktøyet eller sette brukeren i fare (i tilfelle talkumpulver mindre enn 75 μm trenger inn i verktøyet).

IPX6: Vann som spruter ut i kraftige vannstråler mot verktøyet fra en hvilken som helst retning bør ikke ha noen skadevirkning (i så tilfelle, med en 12,5 mm dyse indre diameter, omtrent 100 L/min av normaltemperaturvann blir sprayet inn i verktøyet i 3 minutter fra 3 meters avstand).

BEGRENSET GARANTI

IP56-klassifiseringen er en kvalifikasjon for at utstyret har minimal vann- eller støvinntrengning, men er ikke en garanti for bruk under slike forhold. Se Sikkerhets- og bruksanvisningen for flere detaljer angående bruk.

Les heftet "Sikkerhetsveiledning" og følgende før du tar i bruk verktøyet.

I. EKSTRA SIKKERHETSREGLER

1) Benytt hørselsvern ved bruk av verktøyet over lengre perioder. 2) Vær klar over at dette verktøyet alltid er klart til bruk, da det ikke må tilkoples et vegguttak for strøm. 3) Når du borer i vegger, gulv, etc., kan du komme i kontakt med strømførende elektriske ledninger. IKKE BERØR HEX-CHUCKEN ELLER NOEN ANNEN METALLDEL FORAN PÅ VERKTØYET! Hold kun verktøyet i plasthåndtaket, slik at du ikke får elektrisk støt dersom du skjærer verktøyet inn i strømførende elektriske ledninger. 4) Bruk IKKE forover-/bakoverbryteren så lenge hovedbryteren er slått på. Batteriet vil bli raskt utladet og det kan oppstå skader på verktøyet. 5) Under opplading kan laderen bli litt varm. Dette er normalt. IKKE lad opp batteriet over lang tid.

6) Under lagring eller transport av verktøyet skal forover-/bakoverbryteren settes i midtstilling (bryterlås). 7) Ikke belast verktøyet ved å holde hovedbryteren halvveis inne (hastighetskontrollmodus) slik at motoren stanser.

Symbol	Betydning
V	Volt
---	Likingstrøm
n0	Hastighet uten belastning
... min-1	Omdreininger eller vekselgang per minut
Ah	Elektrisk kapasitet av batteripakke
	Les bruksanvisingen før bruk.
	For kun brukinne i huset.

ADVARSEL:

• Ikke bruk andre enn Panasonic batteripakker som er laget for bruk med dette oppladbare verktøyet.
• Panasonic er ikke ansvarlig for skader eller ulykker som skjer på grunn av bruk av gjenbrukte eller falske batteripakker.
• Ikke kast batteripakken i åpne flammer eller utsett den for ekstrem varme.
• Ikke slå spiker eller tilsvarende inn i batteriet, utsett det for sjokk, ta det fra hverandre eller forsøk å modifisere det.
• Ikke la metallobjekter berøre polene på batteriet.
• Ikke frakt eller oppbevar batteripakken i samme beholder som spiker eller tilsvarende metallobjekter.
• Ikke lad opp batteriet i områder der det er høy temperatur, som for eksempel ved siden av åpne flammer eller i direkte sollys. Batteriet kan overopphetes, ta fyr, eller eksplodere.
• Ikke bruk andre enn den dedikerte laderen for å lade opp batteriet. Batteriet kan lekke, ta fyr, eller eksplodere.
• Etter at batteriet er tatt ut av verktøyet eller laderen, må du alltid sette pakkedekselet på plass. Dersom ikke det gjøres, kan kontaktene kortsluttes, noe som medfører brannrisiko.
• Dersom batteripakkens ytelse er blitt forringet, skift den ut med en ny en. Fortsatt bruk av en defekt batteripakke kan føre til varmeutvikling, brann eller brudd på batteriet.

II. MONTERING

Montere eller demontere en bit

MERK:

• Før du skal montere eller fjerne en bit, må du koble batteripakken fra verktøyet eller sette hovedbryteren i midtstilling (bryterlås).
• Få fast tak i kragen av hurtigkoplingschuck og trekk den ut.
• Sett biten inn i chucken. La kragen slippe ut.
• Kragen vil returnere til sin opprinnelige posisjon når den slippes.
• Trekk i biten for å være sikker på at det ikke løsner.
• For å fjerne biten skal først kragen trekkes ut på samme måte, og fjern deretter biten.

FORSIKTIG:

• Dersom kragen ikke går tilbake til sin opprinnelige posisjon, eller dersom biten kommer ut når du trekker i den, er ikke biten skikkelig festet. Kontroller at biten er skikkelig festet før du tar i bruk maskinen.

Bruk 6,35 mm (1/4") sekskantede biter. For å få biten forsvarlig låst, bruk kun sekskantede biter med 9,5 mm (3/8") tverrsnitt.

Montering eller demontering av hylse

1. Montering av hylse

Monter hylsen ved å trykke stopperen på bunnen av hylsteret inn til den kvadratiske kjøredelen på hoveddelen.

Forsikre deg om at hylsen er koblet fast til hoveddelen.

1. Demontering av hylster

Trekk av hylsteret.

MERK:

Montering eller demontering av valgfrie originaldeler og hylser

Hold maskinen over frysepunktet (0°C) når valgfrie originaldeler og hylser skal monteres eller demonteres på den kvadratiske kjøredelen på hoveddelen. Gummiputen innebygd i den kvadratiske kjøredelen for å skyve opp kula vil bli for hard under frysepunktet. Dette krever ekstra krefter for påmontering og demontering av hylser.

Montere eller demontere batteripakken

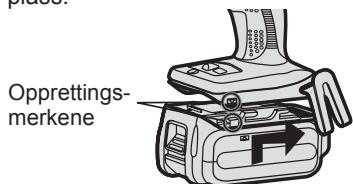

1. For å montere batteripakken:

Oppstill opprettingsmerkene og monter batteripakken.

• Skyv batteripakken inntil den sitter på plass.

1. For å fjerne batteripakken:

Trekk knappen ned for å fjerne batteripakken.

III. BETJENING

ADVARSEL!

• Ikke pust inn eventuell røyk som kommer fra verktøyet eller batteriet fordi den kan være helseskadelig.

[Hoveddel]

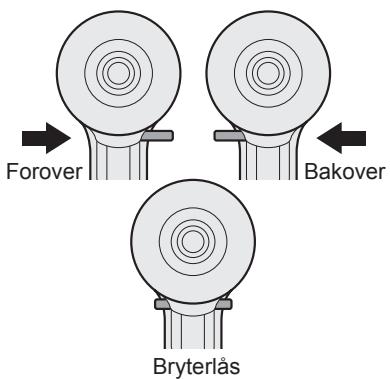

Bruk av forover-/bakoverbryter

FORSIKTIG:

For å unngå skader må du ikke bruke forover-/bakoverbryteren før biten er helt stanset.

Bryterbetjening ved forover rotasjon

1. Skyv retningshendelen i stilling for rotasjon forover.
2. Trykk lett på hovedbryteren for å starte verktøyet med lav hastighet.
3. Hastigheten øker etter hvert som du trykker inn hovedbryteren for effektiv tilstramming av skruer. Bremsen fungerer og stanser biten så snart du slipper hovedbryteren.
4. Etter bruk setter du retningsbryteren i midtstilling (bryterlås).

Bryterbetjening ved bakover rotasjon

1. Skyv retningshendelen i stilling for rotasjon bakover. Kontroller innstillingen før du tar i bruk verktøyet.
2. Trykk lett på hovedbryteren for å starte verktøyet med lav hastighet.
3. Etter bruk setter du retningsbryteren i midtstilling (bryterlås).

FORSIKTIG:

• For å unngå for høy temperaturøkning på verktøyets overflate, må du ikke bruke det kontinuerlig (bruke to eller flere batteripakker på rad). Verktøyet trenger tid på å bli avkjølt før du bytter ut batteripakken.

Hvordan bruke beltekroken

ADVARSEL!

Pass på å feste beltekroken skikkelig til hovedenheten med en godt tilstrammet skrue. Dersom beltekroken ikke er skikkelig festet til hovedenheten kan kroken løsne, og enheten kan dermed falle ned. Dette kan føre til en ulykke eller en skade. - Kontroller regelmessig om skruene er trukket hardt til. Dersom du finner de er løse, stram dem igjen. Pass på å feste beltekroken fast og skikkelig til buksebeltet eller et annet belte. Pass på at enheten ikke glir av beltet. Dette kan føre til en ulykke eller en skade. - Når hovedenheten holdes av beltekroken må du ikke hoppe eller springe rundt med maskinen. Dette kan føre til at kroken hektes av, og at enheten dermed kan falle av. Dette kan føre til en ulykke eller en skade. Når beltekroken ikke benyttes må du passe på å sette den i lagringsstilling. Hvis ikke, kan du hekte fast beltekroken til andre gjenstander. Dette kan føre til en ulykke eller en skade. - Så lenge enheten er hektet på buksebeltet med beltekroken må du ikke montere biter på enheten. En skarp gjenstand, slik som en bit, kan medføre ulykker eller skader.

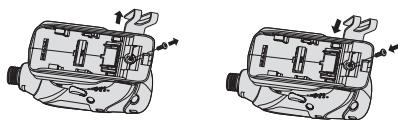

Bytte feste av beltekroken

Beltekroken kan festes på begge sider av enheten.

1. Fjerning av festekrok

(1) Fjern skruen. (2) Dra ut festebraketten.

(1) Valg av slagstyrketype

Trykk på slagstyrkeknappen for å innstille slagstyrken. Slagstyrken skifter til hard – middels – myk hver gang du trykker på knappen.

Fra fabrikken er slagstyrken innstilt til "hard".

Tabell for anbefalt arbeidsmåte

Indicator for slagstyrke	Anbefalt arbeidsområde
0 - 2300 opm/0 - 2500 opm og0 - 3000 slag/min./0 - 3300 slag/min./0 - 3500 slag/min.	Arbeid som krever et høytdreiemoment, der det er ingenfare for bolt-Eller skruebrekk,spissavskjaering, eller lønsningav biten.(Denne ininstillingengir den største styrke.) Velegnetarbeid:· Tilstramming av M8 og større bolter· Tilstramming av ange skrue ved installationsjon avulike innretninger
0 - 1400 opmon - 2800 slag/min.	Arbeid som krever et lavere dreiemoment der det er ingenfare for skrueodeloggelse ullingen skruehode-forskyvning.(Denne ininstillingen gir enmykere styrke.) Velegnet arbeid:· Tilstramming av skrue mer med mindre diamete (M6)· Tilstramming av skruefor metallarbeid vedinstallasjon av innretninger

Arbeid som krever et lavere dreiemoment der det er ingen fare for skrueødeleggelse, ingen skruehode-forskyvning eller ingen fare for å gi skade på en ferdigbehandlet ytterflate på grunn av tilfeldig løsning av biten. Denne innstillingen gir et mykere styrke. Velegnet arbeid:

0-1000 o/min og

0 - 2000 slag/min.

• Tilstramming av mindre skruer enn M6, som lett kan bli knust. Festing av plastfigur
• Installasjon av gipsplater
• slag/min. = Slag per minutt

Unngå å trykke inn bryteren flere ganger når bolter og skruer er godt festet.

Hvis dette ikke overholdes, kan det føre til at starten på rotasjonen forsinkes, eller at slagstyrkemodusdisplayet blinker og hindrer at rotasjonen starter for å beskytte den elektriske kretsen.

(2) LED-lys

For å spare på LED-lyset, skru alltid av strømbryteren en gang.

Trykk på LED-lysets på- og av-knapp.

Lyset bruker svært lite strøm, og påvirker ikke ytelsen til verktøyet ved bruk eller batterikapasiteten.

FORSIKTIG:

• Det innebygde LED-lyset er laget for midlertidig opplysning av små arbeidsområder.
• Ikke bruk det som en erstatning for vanlig lommelykt, da det ikke gir tilstrekkelig lys.
• LED-lampen skrur seg av når verktøyet har vært i bruk i 5 minutter.

Forsiktig: IKKE SE INN I LYSSTRÅLEN.

Bruk av kontroller eller justeringer eller utføring av prosedyrer andre enn de som er spesifisert her, kan føre til skadelig eksponering for kortbølgeenergi.

Blink: Overoppheting. Viser at arbeidet kom i stopp på grunn av overoppheting av batteriet.

Funksjonen for å unngå overoppheting stanser motoren for å beskytte batteripakken mot skade når det skjer overoppheting. Varsellampen på kontrollpanelet blinker når funksjonen er aktiv.

• Dersom funksjonen for å unngå overoppheting trer i kraft, ta nok tid for avkjøling av verktøyet (minst 30 minutter). Verktøyet er klart til bruk igjen når varsellampen er sluknet.
• Unngå å bruke verktøyet på en måte som gjør at funksjonen for å hindre overoppheting trer i kraft gjentatte ganger.

(4) Varsellampe for at batteriet er for lavt

Av (normalt arbeid)

Blinker (for lite strøm). Funksjon for batteribeskyttelse er aktiv.

Fullstendig utladning av Li-ion-batteri reduserer levetiden betydelig. Derfor er batteribeskyttelsesfunksjonen innebygd i verktøyet for å forhindre fullstendig utlading av batteripakken.

• Funksjonen for batteribeskyttelse trer i funksjon like før batteriet er helt tomt, og varsellampen begynner å blinke.
• Dersom varsellampen for lavt batteri blinker, skal batteripakken lades opp umiddelbart.

[Batteripakke]

For riktig bruk av batteripakke

Li-ion-batteripakke (EY9L40/EY9L41)

• Oppbevar batteriet etter bruk uten å lade opp for å sikre lengre levetid.
• Ved oppladning av batteripakken, kontroller at polene på batteriladeren er fri for fremmedlegemer som støv eller vann. Rens polene før du lader opp batteripakken hvis du finner fremmedlegemer på polene. Batteripakkepolenes levetid kan bli påvirket av fremmedlegemer som støv eller vann mens de er i bruk. Når du ikke bruker batteripakken, skal den oppbevares borte fra metallgjenstander som binders, mynter, nøkler, spiker, skruer osv., fordi de kan ha en elektrisk forbindelse med batteripakken.

Kortslutningen kan forårsake gnister, forbrenning eller brann.

Forsikre deg om at arbeidsrommet er godt ventilert under bruk av batteripakken. Når du fjerner batteripakken fra verktøyet, skal batteripakkedekselet lukkes for å hindre at batteripolene blir forurenset av støv eller skitt, noe som kan føre til kortslutning.

Oppbevaring av batteriet

Resirkulering av batteri

LEGG MERKE TIL:

For å resirkulere materialer og beskytte miljøet, sørg for å avhende batteriet på et offisielt godkjent sted hvis et slikt finnes i ditt land.

[Batterilader]

Lading

Forsiktighetsregler for Li-ion-batteripakken

• Dersom temperaturen til batteripakken faller til under -10°C ( 14°F ), vil oppladingen stanse automatisk for å forhindre forringelse av batteriet.

Felles forsiktighetsregler for Li-ion/Ni-MH/Ni-Cd-batteripakken

• Temperaturen må være mellom 0° C (32°F) og 40° C (104°F). Dersom du forsøker å bruke batteripakken når batteritemperaturen er under 0°C (32°F) kan det være at verktøyet ikke fungerer skikkelig.
• Ved opplading av et kaldt batteri (under 0°C (32°F) ) på et varmt sted, la batteriet stå der og vent i over en time for å varme opp batteriet til riktig temperatur. Kjøl ned laderen når det lades mer enn to batteripakker etter hverandre.
• Ikke stikk fingrene inn i kontakthullet når du holder laderen eller under andre omstendigheter.

FORSIKTIG:

For å forhindre brann eller skade på laderen.

• Ikke bruk strøm fra en motorgenerator.
• Ikke dekk til ventilasjonshullene på laderen og batteripakken.
• Trekk laderen ut av kontakten når den ikke er i bruk.

Li-ion-batteripakke

MERK:

Det kan oppstå gnister når støpselet settes i vekselstrømskontakten, men dette er ikke noe sikkerhetsmessig problem.

1. Sett batteriet i laderen. Trykk helt ned.

1 Still opprettingsmerkene og sett batteriet i dokken på laderen.

2 Skyv batteriet forover i retning som pilen viser.

Opprettingsmerkene

1. Under lading lyser ladelampen hele tiden.

Når ladingen er fullført, sørger automatikk i lade-elektronikken for å forhindre overlading.

• Lading vil avbrytes hvis batteriet er for varmt (for eksempel som rett etter ekstremt tunge belastninger).

Den oransjegule ventelampen vil fortsette å blinke inntil at batteriet er avkjølt. Lading vil da gjenopptas automatisk.

1. Ladelampen (grønn) vil blinke sakte når batteriet er ladet opp ca. 80%.
2. Når batteriet er ladet helt opp, vil ladelampen begynne å blinke raskt i grønn farge.
3. Dersom temperaturen på batteripakken er 0°C eller under, tar det lengre tid å lade batteriet helt opp enn vanlig.

Selv om batteriet er ladet helt opp, ville det gi ca. 50% av ytelsen som er oppnådd ved normal arbeidstemperatur.

1. Dersom strømlampen ikke lyser umiddelbart etter at laderen er koblet inn, eller ladelampen ikke blinker raskt i grønn farge etter en vanlig ladetid, må du ta kontakt med en autorisert forhandler.
2. Når du setter en ferdigoppladet batteripakke i batteriladeren igjen, vil indikatorlampen lyse. Etter noen minutter kan ladelampen begynne å blinke raskt for å vise at ladingen er ferdig.
3. Fjern batteripakken mens utløserknappen for batteripakken er oppe.

Batteripakkesikringen/-låsemekanisme

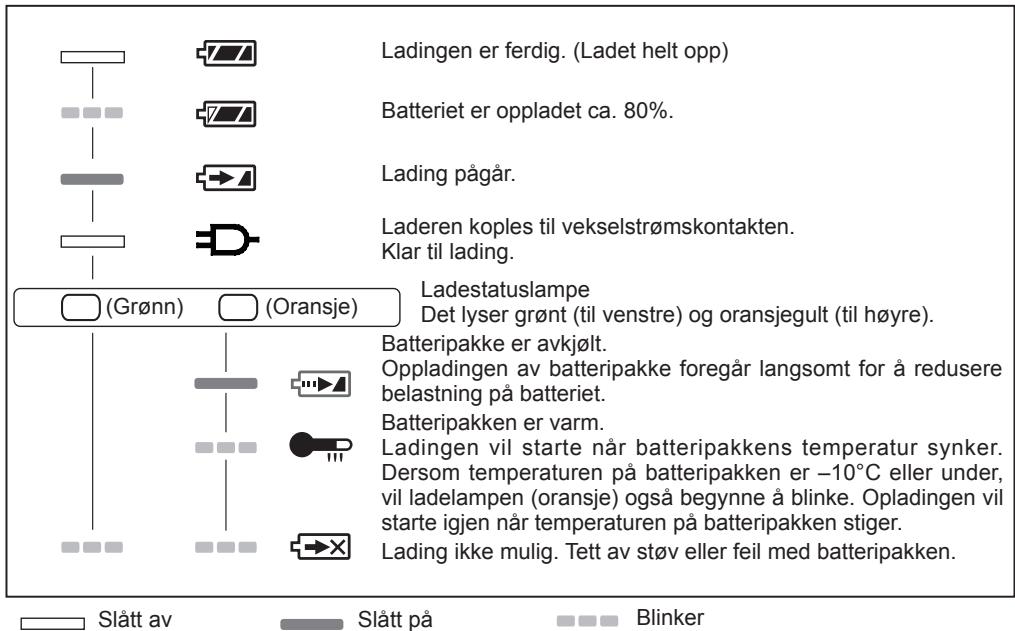

LAMPEINDIKATORER

Brukerinformasjon om innsamling og håndtering av gammelt utstyr og brukte batterier

For riktig håndtering og gjenvinning av gamle produkter og brukte batterier, vennligst lever dem til anvendelige innsamlingssteder, i samsvar med nasjonal lovgivning og direktivene 2002/96/EC og 2006/66/EC.

Ved riktig håndtering av disse produktene og batteriene, hjelper du til med å spare verdifulle ressurser og forhindre potensielle negative effekter på menneskers helse og miljøet, som ellers kan oppstå ved uriktig avfallshåndtering.

For mer informasjon om innsamling og gjenvinning av gamle produkter og batterier, vennligst ta kontakt med kommunen, ditt renovasjonsselskap eller stedet der du kjøpte gjenstandene.

Ukorrekt håndtering av dette avfallet kan medføre straffansvar, i overensstemmelse med nasjonal lovgivning.

For forretningsdrivende brukere i EU

Dersom du ønsker å kaste elektrisk og elektronisk utstyr, vennligst ta kontakt med din forhandler eller leverandør for videre informasjon.

[Informasjon om håndtering i land utenfor EU]

Disse symbolene gjelder bare innenfor EU. Ønsker du å kaste slike gjenstander, vennligst kontakt dine lokale myndigheter eller forhandler og spør etter riktig fremgangsmåte for håndtering.

Merknader for batterisymbol (to nederste symbol-eksempler):

Dette symbolet kan bli brukt i kombinasjon med et kjemisk symbol. I dette tilfellet etterkommer det kravet satt av direktivet for det kjemikaliet det gjelder.

IV. VEDLIKEHOLD

Bruk kun en tørr, myk klut til å tørke av enheten. Bruk ikke en fuktig klut, tynner, bensin eller andre flyktige løsemidler til rengjøring.

V. DREIEMOMENT FOR TILSTRAMMING

Effekten som kreves for å stramme til en bolt vil variere ut fra hva bolten er laget av og dimensjonen, samt hvilke materialer som skrus sammen. Velg tiden for å stramme til ut fra dette.

Referanseverdier er gitt nedenfor.

(Disse kan variere ut fra lokale forhold.)

Faktorer som påvirker dreiemomentet for tilstramming

Dreiemomentet for tilstramming påvirkes av en rekke faktorer, inkludert følgende. Etter tilstramming bør du alltid kontrollere dreiemomentet med en momentnøkkel.

1) Spenning

Når batteripakken blir nesten utladet, synker spenningen og dreiemomentet for tilstramming reduseres.

Tilstrammingsforhold for bolter

EY7546

EY7546

EY7547 M10 x 35 mm M12, M14, M16 x 45 mm EY7547

EY7550

EY7550 M8, M10 x 35 mm. M12 x 45 mm EY7551

EY7551

Tilstrammingsforhold

Følgende bolter er brukt. Standard bolt: Styrke type 4,8 Meget strekkbar type 12,9

2) Tilstrammingstid

Lengre tilstrammingstid medfører økt tilstrammet dreiemoment. Overdrevet tilstramming gir derimot ingen ytterligere effekt, og reduserer verktøyets levetid.

3) Forskjellige boltdiametre

Størrelsen på boltens diameter påvirker tilstrammet dreiemoment. Generelt er det slik at når boltens diameter øker, heves dreiemomentet for tilstramming.

4) Tilstrammingsforhold

• Dreiemomentet for tilstramming vil variere, selv med samme type bolt ut fra grading, lengde og dreiemomentskoeffisient (fastsatt koeffisient angitt av produsent ved tilvirking).
• Dreiemomentet for tilstramming vil variere, selv med samme materiale i bolten (for eksempel stål), ut fra overflatens tilstand.
• Dreiemomentet reduseres vesentlig der som bolt og mutter starter å rotere sammen.

5) Slark i festet

Dreiemomentet blir redusert dersom du bruker maskinen mens hovedbryteren ikke er fullstendig trykt inn.

7) Effekt av tilkoplet adapter

Tilstrammende dreiemoment synker ved bruk av en universalkopling eller et adaptor for tilkoping.

VI. TILEGGSUTSTYR

Bruk kun egnede bitsstørrelser.

Panasonic original valgfri hurtigkoblingschuck (EY9HX110E).

Chuckstørrelse: 6,35 mm (1/4") hex

VII. TILLEGG

STØRSTE ANBEFALTE KAPASITETER

Modell		EY7546	EY7547	EY7550	EY7551
Skrutrekking	Treskrue	φ 3,5 – φ 9,5 mm
	Selvborende skrue	φ 3,5 – φ 6 mm
Feste skruer		Standard skrue: M6 – M16 Skruer med høystrekkfasthet: M6 – M12

VIII. SPESIFIKASJONER

HOVEDENHET

Model		EY7546	EY7547	EY7550	EY7551
Motor		14,4 V		18 V
Hastighet uten belastning	myk slagstyrke	0 - 1000 min-1(opm)
	middels slagstyrke	0 - 1400 min-1(opm)
	hard slagstyrke	0 - 2500 min-1(opm)	0 - 2300 min-1(opm)	0 - 2500 min-1(opm)	0 - 2300 min-1(opm)
Maksimalt dreiemoment		150 N·m (1330 in-lbs)	200 N·m (1770 in-lbs)	155 N·m (1370 in-lbs)	205 N·m (1815 in-lbs)
Slag per minutt	myk slagstyrke	0 - 2000 min-1(slag/min.)
	middels slagstyrke	0 - 2800 min-1(slag/min.)
	hard slagstyrke	0 - 3000 min-1(slag/min.)	0 - 3500 min-1(slag/min.)	0 - 3300 min-1(slag/min.)	0 - 3500 min-1(slag/min.)
Total lenghtde		143 mm (5-5/8")	155 mm (6-1/8")	143 mm (5-5/8")	155 mm (6-1/8")
Vekt (med batteripakke: EY9L44)		1,5 kg (3,3lbs)	1,55 kg (3,4lbs)	——	——
Vekt (med batteripakke: EY9L50)		——	——	1,6 kg (3,5lbs)	1,65 kg (3,6lbs)

BATTERIPAKKE

Model	EY9L41	EY9L42	EY9L44	EY9L50
Batterilagring	Li-ion-Batteri
Batterispensing	14,4 V likestrøm (3,6 V × 4 celler)		14,4 V likestrøm (3,6 V × 8 celler)	14,4 V likestrøm (3,6 V × 10 celler)

BATTERILADER

Modell	EY0L81
Merkedata	Se merkeplaten på bunnen av laderen.
Ladetid	EY9L41	EY9L42	EY9L44	EY9L50
	Brukbar: 45 min.	Brukbar: 30 min.	Brukbar: 50 min.
	Fullt ladet: 60 min.	Fullt ladet: 35 min.	Fullt ladet: 65 min.

MERK: Modell- og tilbehør-utvalg kan variere fra land til land. Ikke alle varianter som er vist her selges i Norge. Se den nyeste hovedkatalog.

Forhandlerens navn og adresse står på det vedlagte garantibeviset.
