Produkttyp	Sladdlös slagborr-/skruvdragare
Märke	Panasonic
Modell	EY6903
Total längd	236 mm
Vikt (med batteri)	2,2 kg
Strömförsörjning	Ni-MH-batteri 12 V DC (1,2 V × 10 celler)
Borrdiameter - Bruk/Tegel	Ø 3 ~ Ø 10 mm
Borrdiameter - Trä	Ø 3 ~ Ø 25 mm
Borrdiameter - Metall	Ø 1,5 ~ Ø 13 mm
Skruvdiameter - Maskinskruv	M3 ~ M5
Skruvdiameter - Träskruv	Ø 2,1 ~ Ø 5,8 mm
Max vridmoment (låg hastighet)	17,8 Nm
Tomgångshastighet - Låg hastighet	80 ~ 550 varv/min
Tomgångshastighet - Hög hastighet	300 ~ 2000 varv/min
Slagtal - Låg hastighet	1200 ~ 8250 slag/min
Chuckkapacitet	Ø 1,5 ~ Ø 13 mm (nyckellös)
Vridmomentinställningar för koppling	5 lägen + slag
Säkerhet	Strömbrytarlås, motorbrons, överlastskydd
Underhåll och rengöring	Rengör med en torr trasa, använd inte vatten eller lösningsmedel
Rekommenderad laddningstemperatur	0 °C ~ 40 °C
Kompatibel laddare	EY0110
Kompatibla batterier	EY9200, EY9201, EY9230, EY9231

Vanliga frågor - EY6903 PANASONIC

Hur sätter man i eller tar bort batteriet?

För att sätta i batteriet, skjut in det i uttaget tills det klickar på plats. För att ta bort det, tryck på de två sidoklackarna och skjut ut det ur verktygskroppen.

Hur byter man borr?

Se till att omkastningsspaken är i mittläge (lås). Vrid chuckens dragring moturs för att lossa, dra sedan ut borren. För att sätta i en ny borr, placera den, dra åt för hand medurs, skjut sedan ringen till LÅST läge.

Hur vänder man rotationsriktningen?

Använd omkastningsspaken för framåt/back nära avtryckaren. Aktivera den aldrig när chucken fortfarande roterar. Mittläget låser strömbrytaren.

Vilken hastighet ska man välja för att borra i metall?

Använd låg hastighet (LOW) för hårda material som metall (upp till Ø13 mm) och hög hastighet (HIGH) för trä eller bruk. Se hastighetsguiden i bruksanvisningen.

Hur lång tid tar det att ladda batteriet?

Laddningstiden varierar beroende på batterimodell: cirka 45 minuter för ett 3,0 Ah-batteri (EY9200) med laddare EY0110. Ett helt urladdat batteri kan behöva upp till 24 timmar om det är nytt eller inte har använts på länge.

Vad gör man om laddarens indikator inte tänds?

Kontrollera att laddaren är ansluten och att batteriet är korrekt isatt. Om batteriet är för varmt eller för kallt förblir den orange vänteindikatorn tänd tills det når normal temperatur. Om problemet kvarstår, kontakta en auktoriserad återförsäljare.

Kan jag använda borren som en manuell skruvmejsel?

Ja, verktyget har en funktion för låsning av borr. När avtryckaren inte är nedtryckt och ett skruvbits är låst i chucken kan du dra åt eller lossa skruvar manuellt (upp till 22,6 Nm).

Hur justerar man åtdragningsmomentet?

Vrid momentinställningsringen till ett av de 5 numrerade lägena (1 till 5). Ju högre siffra, desto högre moment. Använd läge 5 för kraftig skruvdragning och läge T för slagborrning.

Vad gör man om borren fastnar under borrning?

Släpp omedelbart avtryckaren för att undvika överbelastning. Vänd rotationsriktningen för att lossa borren, dra sedan ut den försiktigt. Forcera inte.

Hur underhåller man borren?

Rengör verktyget med en torr och ren trasa. Använd aldrig vatten, lösningsmedel eller flyktiga ämnen. Förvara verktyget på en torr och ren plats med omkastningsspaken i mittläge (låst).

BRUKSANVISNING EY6903 PANASONIC

Sladdlös borrhammare & skruvdragare

Sladdlös borrhammare & skruvdragare

Langaton porakone & ruuvinvännin

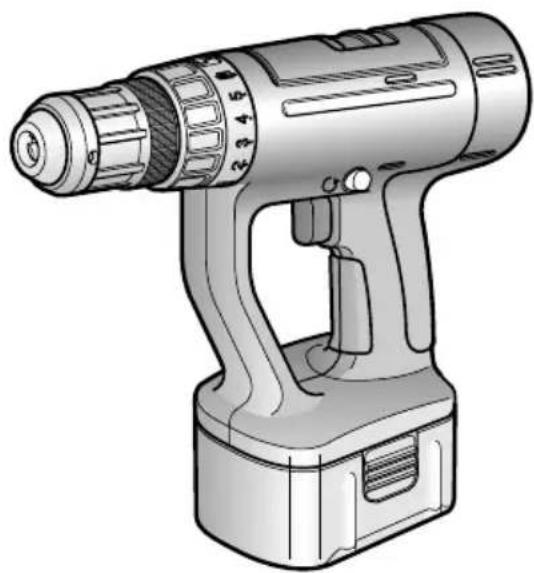

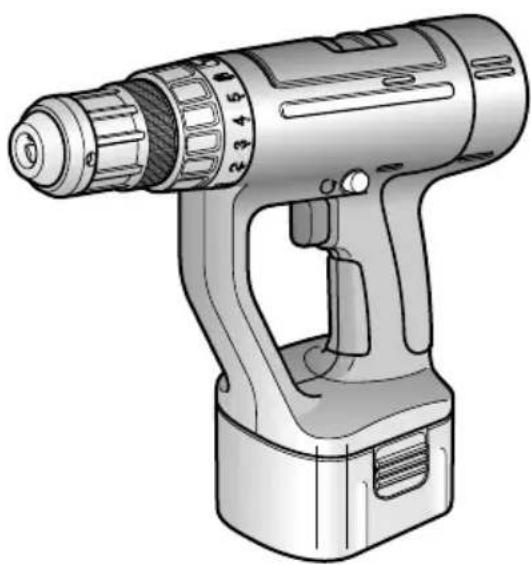

EY6903/EY6932

Läs igenom hela bruksanvisningen innan verktyget tas i bruk. Spara bruksanvisningen för senare användning.

Läs säkerhetsinstruktionerna och följande tillägg innan du använder verktyget.

II. MONTERING

I. TILLÄGG SÄKERHETSINSTRUKTIONER

1) Observera att detta verktyg alltid är i driftstillstånd eftersom det inte behöver vara anslutet till vägguttag, och därför måste förvaras utom räckhåll för barn.

2) Vid borrning eller skruvning i väggar, golv eller dylikt kan man stöta på strömförande elledningar. Stäng först av strömmen om det är möjligt. VIDRÖR INTE CHUCKEN ELLER NÅGRA ANDRA DELAR AV VERKTYGETS FRÄMRE METALLDELAR! För att undvika elstötar om man råkar borra i en strömförande ledning ska verktyget endast hållas i plasthandtaget.

3) Om ett borr fastnar, slå omedelbart av huvudströmbrytaren för att förhindra överbelastning som kan skada batteriet eller motorn. Använd backläget för att lossa borr som fastnat.

4) Ändra INTE riktningsomkopplaren när huvudströmmen är påslagen. Detta laddar ur batteriet väldigt snabbt och kan orsaka skador på enheten.

5) Under laddning blir laddaren lite varm, det är normalt. Låt inte batteriet laddas upp under långa perioder.

6) Rengör maskinen genom att torka den med en mjuk, torr trasa. Använd ej våt trasa, bensin, thinner eller andra kemiska rengöringsmedel.

7) Vid förvaring eller flyttning av verktyget ska riktningsomkopplaren ställas i mittläget (låst läge).

8) Överansträng inte verktyget genom att hålla varvtalsregulatorn halvvägs intryckt så att motorn stannar.

9) Använd hörselskydd när du använder verktyget under längre perioder.

10) Apparaten är inte avsedd för bruk av barn eller sjuka utan tillsyn.

11) Håll småbarn under uppsikt så att de inte leker med apparaten.

Sätta i och ta ut bits

OBS! Kontrollera att fram/back-omkopplaren är i mittläget (låst) före isättning eller urtagning av borr eller bits.

Denna maskin är försedd med snabbchuck.

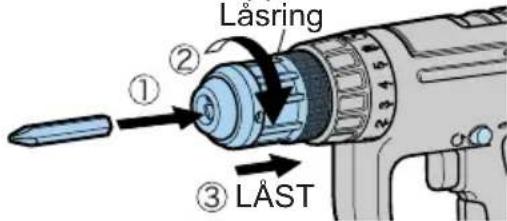

1. Fastsättning

Sätt i en bits och vrid låsringen medurs (sett framifrån) så att den spänns ordentligt.

Skjut låsringen mot den LÅSTA sidan tills den knäpper fast.

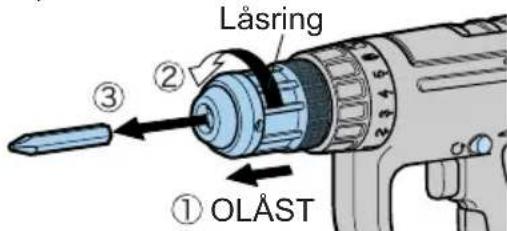

1. Borttagning

Vrid låsringen mot den OLÅSTA sidan.

Vrid låsringen moturs (sett framifrån) och ta därefter bort bitsen.

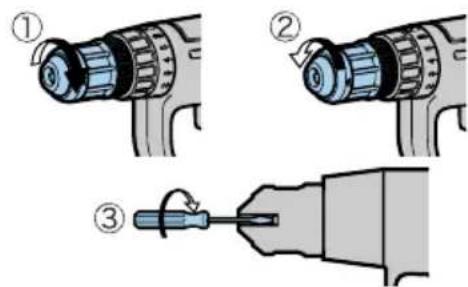

OBS! Gör så här vid för stort chuckglapp: ① håll fast maskinen och dra åt chucken genom att vrida medsols, ② öppna chuckkäftarna genom att skruva upp låsringen och ③ dra åt skruven motsols (sett framifrån; vänstergängad skruv) med en skruvmejsel.

Sätta på och ta av batteriet

1. Isättning av batteri: Skjut in batteriet på plats. Det klickar fast i rätt läge.
2. Borttagning av batteri: Tryck in de två tapparna på batteriets sidor och drag ut batteriet ur maskinkroppen.

III. ANVÄNDNING

Användning av omkopplaren

1. Hastigheten ökar när du trycker hårdare på avtryckaren. När maskinen ska starta långsamt ska du bara trycka ner avtryckaren en aning.
2. En elektronisk återkopplingskontroll används för att ge ett starkt vridmoment även i låg hastighet.
3. Bromsen aktiveras när avtryckaren släpps, och motorn stoppas då omedelbart.

OBS!

När bromsen är igång kan ett bromsande ljud höras. Detta är normalt.

Användning av riktningsomkopplare

(Fram(Strömbrytarlås/Back()

VARNING:

Ändra inte riktningsomkopplarens läge förrän chucken har stannat helt. Omkoppling medan borrskäret fortfarande roterar kan skada borrmaskinen.

Drift med rotation framåt

1. Ställ riktningsomkopplaren i läget för framåt rotation.
2. Tryck in avtryckaren en liten bit för att sakta starta borrmaskinen.
3. Varvtalet ökar i förhållande till hur långt avtryckaren trycks in. Välj lämpligt varvtal för effektiv skruvdragning eller borrning. Så fort avtryckaren släpps upp kopplas bromsen in så att chucken stannar.
4. Ställ riktningsomkopplaren i mittläget (låst läge) efter avslutat arbete.

Drift med rotation bakåt

1. Ställ riktningsomkopplaren i läget för bakåtrotation. Kontrollera rotationsriktningen före arbetsstart.
2. Tryck in avtryckaren en liten bit för att sakta starta borrmaskinen.
3. Ställ riktningsomkopplaren i mittläget (låst läge) efter avslutat arbete.

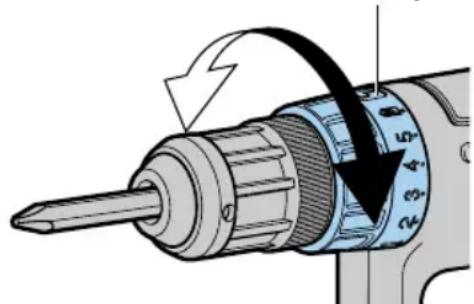

Inställning av vridmoment

Justera momentet i förhållande till arbetet. Maskinen har 5 steg samt ett "1"-steg.

VARNING:

Prova åtdragningsmomentet innan arbetet påbörjas.

Momentkraften ställs in mot linjen.

Skala	Vridmoment An	vändning
1	Ungefär 1,0 Nm(10 kgf-cm aller 8,7 in-lbs.)	Für skruvning avuttagsskruvar
2	Ungefär 1,5 Nm(15 kgf-cm aller 13,0 in-lbs.)	Für skruvning avmaskinskruvar
3	Ungefär 2,5 Nm(25 kgf-cm aller 21,7 in-lbs.)	Für skruvning iñjuka material
4	Ungefär 3,4 Nm(35 kgf-cm aller 30,5 in-lbs.)	Für skruvning ihårda träslag
5	Ungefär 4,4 Nm(45 kgf-cm aller 39,0 in-lbs.)
2	EY6903:17,8 Nm (182 kgf-cm, 158in-lbs.) (Låg hastighet)	Für kraftfull skruv-ning och borning
	EY6932:25,5 Nm (260 kgf-cm, 225in-lbs.) (Låg hastighet)
3	Stöt	Für borning i mur-bruk, tegel osv.

1. När avtryckaren inte är intryckt och en skruvdragarbits sitter på plats, kan verktyget användas som en manuell skruvdragare (upp till 22,6 Nm, 230 kgf-cm, 199 in-lbs). Chucken kommer inte att ha särskilt stort spel, men detta är inget fel.
2. Denna funktion är smidig för att dra åt skruvar som kräver ett större vridmoment än verktygets maximala vridmoment (position på spaken), för att kontrollera åtdragningen för en skruv eller lossa en extremt hårt åtdragen skruv.

Val av hastighet

Välj en låg eller hög hastighet som passar arbetet.

Ju mer du drar i hastighetsavtryckaren, desto högre blir hastigheten.

	Hastighetutan belastning	Vridmoment
LÄG	80-550/min(rpm) Stark
HÖG	300-2000/min(rpm)	Svagit

VARNING:

• Kontrollera hastighetsomkopplaren före användning. Välj en låg hastighet när stark kraft krävs under arbetet. (Om du använder en hög hastighet när stark kraft tillämpas kan motorn haverera.)
• Manövrera inte varvtalsomkopplaren under gång (LOW-HIGH). Det förorsakar snabb-urladdning av batteriet och ev. skador på maskinens mekaniska delar. *Se bilagan för "HASTIGHETSREKOMMENDATIONER".

Rätt användning av batteriet

Ni-MH-batterier

(EY9200/EY9201/EY9230/EY9231)

Ladda upp Ni-MH-batteriet helt innan du lägger undan det. Dess livslängd förbättras då.

Temperaturen i omgivningen skall vara mellan 0°C (32°F) och 40°C (104°F) .

Om batteriet används under fryspunkten 0°C (32°F) , kan verktyget fungera onormalt. I detta fall ska du ladda upp batteriet helt för att vara säker på att batteriet fungerar normalt.

När batteripaketet inte används ska det hållas borta från mynt, nycklar, gem, spikar, skruvar och andra små metallföremål som kan orsaka kortslutning genom att vidröra kontakterna.

En kortslutning av batteriets kontakter kan orsaka gnistor, brand eller brännskador.

När ett Ni-MH-batteri används måste du se till att platsen har god ventilation.

Batteriets livslängd

Batteriet har en begränsad livslängd. Om batteriets kapacitet är extremt kort efter att ha laddats ordentligt, ska det bytas ut mot ett nytt.

OBS!

Under mycket varma eller kalla förhållanden reduceras batteriets kapacitet per laddning.

Batteriåtervinning

VARNING:

Av miljöhänsyn och återvinningsskäl bör du alltid lämna in batteriet på en kommunal insamlingsplats, om en sådan förekommer.

LADDNING

OBS!

När batteriet laddas för första gången, eller efter lång lagring, ska det laddas under 24 timmar för att nå full effekt.

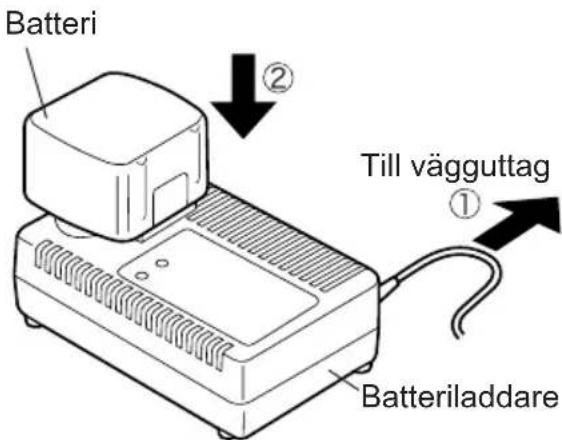

Batteriladdare (EY0110)

1. Anslut laddaren till ett vägguttag.

OBS!

Det kan uppstå gnistor när kontakten är ansluten till ett vägguttag, men detta utgör inte något säkerhetsproblem.

1. Sätt i batteriet ordentligt i laddaren.

1. Under laddningen lyser laddningslampan.

För att förhindra överladdning kopplar laddarens inbyggda brytare automatiskt bort laddningsfunktionen när laddningen är färdig.

• Om batteriet är för varmt (t.ex. direkt efter tungt arbete) startar inte laddningen. Den orange "standby"-lampan lyser tills batteriet svalnat, därefter påbörjas laddningen automatiskt.
• När laddningen är avslutad börjar laddningslampan blinka hastigt i grönt.
• Laddningslampan tänds om batteripaketet är alltför kallt eller om det

inte använts under en längre tid. I detta fall kommer laddningen av batteripaketet att ta något längre än den normala laddningstiden.

• Vid isättning av ett fulladdat batteripaket i laddaren på nytt kommer laddningslampan att tändas. Efter några minuter börjar laddningslampan blinka snabbt för att visa att laddningen är klar.
• Vänd dig till en auktoriserad återförsäljare om laddningslampan inte tänds omedelbart efter att laddaren anslutits till nätet, eller om den inte släcks efter den normala laddningstiden.

OBS!

När du ska ladda ett kallt batteri (under 5°C (41°F)) på ett varmt ställe, ska du låta batteriet ligga på detta ställe minst en timme i förväg så att batteriet får rumstemperatur. I annat fall kan det hända att batteripaketet inte laddas till fullo. Kyl ner laddaren om du tänker ladda mer än två batteripaket i följd. Stick inte in fingrarna i kontakthålet när du håller laddaren i handen eller vid andra tidpunkter.

VARNING:

• Använd inte en motordriven generator som strömkälla.
• Täck inte över ventilationshålen på laddaren och batteriet.
• Koppla bort laddaren när den inte används.

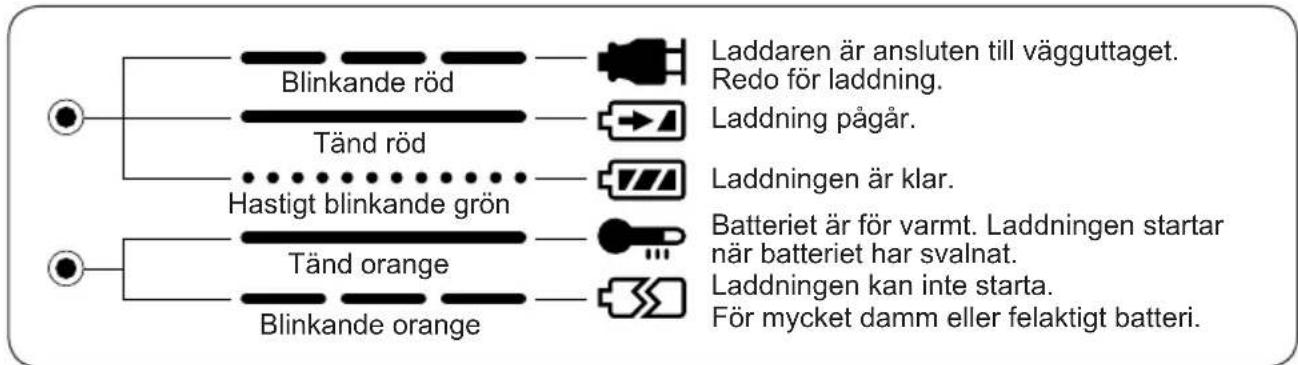

IV. INDIKERINGSLAMPOR

V. TILLBEHÖR

Använd endast bits som passar borrmaskinens chuck.

VI. TILLÄGG

REKOMMENDERAT HASTIGHETSVAL

VARNING:

ANVÄND EN LÅG HASTIGHET NÄR DU BEHÖVER STARK KRAFT UNDER ARBETET. (Om du använder hög hastighet när stark kraft tillämpas kan motorn gå sönder.) Använd följande som en vägledning för att välja låg eller hög hastighet för arbetet.

EY6903

	BORNING				SKRUVATDRAGNING
MATERIAL/FORHÄLLANDE	MURBRUK/TEGEL	TRÄ / GULTALL METALL METALLHÄLSSAG			Träskruvar
		Tjocklek: 40 mm(1-37/64") allermindre	Kallvalsat stål (SPC)Tjocklek: 1,6 mm (1/16") aller mindre
HÖG	Ø 10 mm (3/8")eller mindre	Används inte	Ø 4,5 mm (11/64")eller mindre	Används inte	Ø 3,5 mm (9/64")eller mindre
LåG	Ø 10 mm (3/8")eller mindre(Längsam drift)	Ø 25 mm (63/64")eller mindre	Ø 13 mm (1/2")eller mindre	Ø 26 mm (1-1/64")eller mindre	Ø 6 mm (15/64")eller mindre

EY6932

	BORNING				SKRUVÄTDRAGNING
MATERIALFÖRHÄLLANDE	MURBRUK/TEGEL	TRÄ / GULTALL METALL METALLHÄLSSÄG			Träskruvar
		Tjocklek: 40 mm(1-37/64") allermindre	Kallvalsat stål (SPC)Tjocklek: 1,6 mm (1/16") aller mindre
HÖG	Ø 10 mm (3/8")eller mindre	Används inte	Ø 6,5 mm (1/4")eller mindre	Används inte	Ø 4 mm (5/32")eller mindre
LÄG	Ø 13 mm (1/2")eller mindre(Längsam drift)	Ø 36 mm (1-27/64")eller mindre	Ø 13 mm (1/2")eller mindre	Ø 34 mm (1-11/32")eller mindre	Ø 6,8 mm (17/64")eller mindre

VII. TEKNISKA DATA

HUVUDENHET

Model EY6903 EY6932
Kapacitet	Skruvdrag-ning	Maskinskruv M3 ~	M5 M3 ~ M6
		Träskruv	Ø 2,1 ~ Ø 5,8 mm (5/64" ~ 15/64")	Ø 2,1 ~ Ø 6,8 mm (5/64" ~ 17/64")
		Betongskruv Ø 4 ~	Ø 6 mm (5/32" ~ 15/64")
	Borning	Murbruk/Tegel	Ø 3 ~ Ø 10 mm (1/8" ~ 3/8") Ø 3 ~ Ø 13 mm (1/8" ~ 1/2")
		Trä	Ø 3 ~ Ø 25 mm (1/8" ~ 63/64") Ø 3 ~ Ø 36 mm (1/8" ~ 1-27/64")
		Metall Ø 1,5 ~ Ø 13	mm (1/16" ~ 1/2")
		Metallhålsåg Max.	Ø 26 mm (1-1/64") Max. Ø 34 mm (1-11/32")
Motor Likspänningsmotor 12 V Liksippänningsmotor 15,6 V
Hastighet utan belastning		LÄG	80 ~ 550/min (rpm)
		HÖG	300 ~ 2000/min (rpm)
Slag per minut		LÄG	1200 ~ 8250/min (bpm)
		HÖG	4500 ~ 30000/min (bpm)
Chuckkapacitet			Ø 1,5 ~ Ø 13 mm (1/16" ~ 1/2")
Maximalt vridmoment		LÄG	17,8 Nm, (182 kgf-cm erler 158 in-lbs)	25,5 Nm, (260 kgf-cm erler 225 in-lbs)
		HÖG	4,6 Nm, (47 kgf-cm erler 41 in-lbs) $,9 Nm, (60 kgf-cm erler 52 in-lbs)
Slagstyrka			1,7 kN, (173 kgf, 370 lbs.f)
Totallängd			236 mm (9-5/16")
Vikt (med batteri)			2,2 kg, (4,9 lbs)	2,4 kg, (5,3 lbs)

BATTERI

Modell	EY9200	EY9201	EY9230	EY9231
Förvaring batteri	Ni-MH-batteri
Batterispänning	12 V DC (1,2V × 10 celler)		15,6 V DC (1,2V × 13 celler)

BATTERILADDARE

Modell		EY0110
Elektriska speciifikationer		Se märkpläten på undersidan av laddaren.
Vikt		0,78 kg, (1,72 lbs)
Laddningstid		7,2V	9,6 V	12V	15,6V	18V	24V
	1,2Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7Ah		EY9180	EY9101
			EY9182
			25 min.
	2,0Ah	EY9168		EY9106	EY9136		EY9117
		30 min.		30 min.			60 min.
	3,0Ah			EY9200	EY9230		EY9210
				45 min.			90 min.
	3,5Ah			EY9201	EY9231	EY9251
				55 min.		65 min.

OBS!: Schemat kan innehålla modeller som inte säljs i ditt område. Se katalogen.
