BEDIENUNGSANLEITUNG EY6903 PANASONIC

Akku-Schlagbohrschrauber

Vor Inbetriebnahme des Gerätes, die Betriebsanleitungitte gruldlich durchlen und diee Broschure zum spateren Nachschlagen sorgfattig aufbewahren.

Lesen Sieitte vor der ersten Inbetriebnahme dieseres Gerats das separate Handbuch „SicherheitsmaBregeln" sorgfaltig durch.

I. WEITERE WICHTIGE SICHERHEITSREGELN

1) Denken Sie davon, dass das Werkzeug ständig betriebsbereit ist, da es nicht an die Steckdose angeschlossen werden muß.
2) Beim Bohren in Wänden, Decken usw. besteht die Möglichkeit, dass Sie auf stromführung Leitungen treffen. Daher nie das Futter oder andere vordere Metallteile berühren! DAS WERKZEUG BEIM BOHREN NUR AM KUNSTSTOFFGRIFF HALTHEN, um in solchen Fälle vor elektrischen Schlägen geschützt zu sein.
3) Wenn sich der Bohrer festfrisst, sofort den Auslösehebel freigeben, da das Akkupack und der Motor bei Überlastung beschädigt werden konnen. Zum Lösen des Bohrers auf Linklauf schalten.
4) Betätigten Sie den Vorwarts-/Rückwartshebel NICT, wenn der Hauptschalter eingeschaltet ist. Der Akku entländt sich sonst Schnell, und das Gerät kann beschädigt werden.
5) Beim Aufladen kann sich das Ladegerät etwas erhitzen. Dies ist normal. Das Akkupack davon nicht über lange Zeit aufladen.
6) Das Gerät nur mit einem trockenen, weichen Lappen abwischen. Verwenden Sie zum Reinigen keine feuchten Lappen oder flüchtige Lösungsmittel wie Farbverdünner oder Benzin.
7) Stellen Sie den Vorwarts-/Rückwartshebel zum Lagern oder Tragen des Werkzeugs auf die Mittenstellung (Schaltersperre).
8) Das Gerät wird überbeansprucht, wenn Sie den Betriebsschalter in halb eingeschobener Stellung halten (aktive Drehzahlregulierung) und den Motor abwirgen.
9) Geeigneten Gehorschutz tragen, wenn Werkzeug langere Zeit im Betrieb ist!
10) Das Gerät sollte nicht von jungen Kindern oder gebrechlichen Personen ohne Beaufsichtigung benutzt werden.
11) Junge Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

II.ZUSAMMENBAU

Einen BohrmeiBel befestigen oder abnehmen

Hinweis:

Beim Anbringen oder Entfernen eines neuen Bohrs den Akkumulator vom Werkzeug entfern den Schalter in die Mittelstellung schiben (Schaltersperre)

Dieses Werkzeug ist mit einem Schnellspann-Bohrfutter ausgestattet.

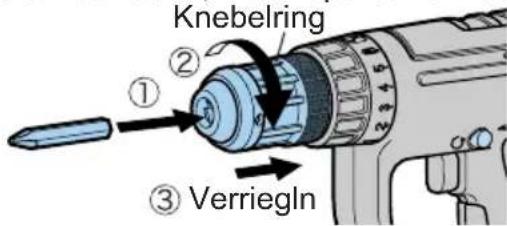

1. Einsetzen

Den Bohrer/Schraubeinsatz einsetzen und zum Festziehenden Knebelringim Uhrzeigersinn(von vomgesehen)drehen.

Den Knebelring zur Verriegelungsseite LOCK schieben, bis er spürbar einrastet

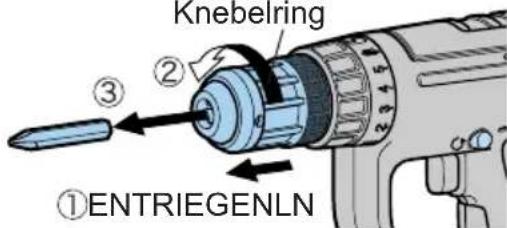

2. Entnehmen

Den Verriegelungsring zur FREIEN.
Seite schieber.

Gegen den Uhrzeigersinn (von vorn gesehen) drehen und den Bohrer - Schraubeinsatz entnehmer.

Knebelring

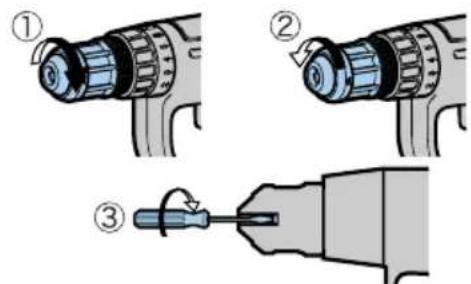

Hinweis:

Bei übermäßigem Spiel im Futter ① den Bohrer/Schraubeinsatz sichern und das Futter durch Drehen von im Uhrzeigersinn festziehen, die Futterbacken durch Lockern des Knebelkranzes öffnen und die Schraube(Linksgewinde)mit einem Schraubendreher gegen den Uhrzeigersinn (von vorn gesehen) festziehen.

Batteriepack befestigen oder abnehmen

1. Anschlieben des Akkupacks:

Schieben Sie das Akkupack in die Halterung. Ein spürbares Einrasten des Akkupacks bedeutet, dass es richtig angeschlossen ist.

1. Entfernen des Akkupacks:

Drücken Sie auf die beiden Laschen an den Seiten des Akkupacks. Ziehen Sie dann das Akkupack aus dem Werkzeug heraus.

III.BETRIEB

Schalterbetrieb

1. Die Geschwindigkeit nimmt mit stärkerem Drucken des Schalters zu. Bei Arbeitsbeginn den Schalter nur leicht drucken, um die Drehung langsam zu starten.
2. Ein elektronischer Rückkopplungs-Steuerkreis dient dazu, auch bei niedriger Drehzahl hohes Drehmorment zu gewährleisten.
3. Beim Loslassen des Auslosers wird die Bremse betätigt und der Motor sofort angehalten.

Hinweis:

Ein Bremsgeräusch zeigt an, dass die Spindel arretiert wird. Dies ist normal.

Betätigung des Vorwarts-/Rückwartshebels

(Rechtslauf, Verriegelung, Linklauf))

Achtung:

Nicht den Vorwärts/Rückwärts-Hebel betätigten, bevor das Futter vollständig zur Ruhe gekommen ist. Durch Umschalten während der Futterdrehung kann die Maschine beschädigt werden.

Vorwärtsdrehung-Schalterbetätigung

1. Für Vorwärtsdrehung stellen Sie den Hebel nach vorne.
2. Drücken Sie den Auslöserleitung, um das Werkzeug langsam zu starten.

3. Die Geschwindigkeit nimmt mit stärkerem Druck auf den Auslöser für effizientes Festziehen von Schrauben und Bohren zu. Die Bremse arbeitet, und das Futter stoppt sofort, wenn der Auslöser losgelassen wird.

4. Nach der Verwendung den Hebel auf Mittenposition zurückstellen (Schaltersperre).

Rückwärtsdrehung-Schalterbetätigung

1. Für Rückwärtsdrehung stellen Sie den Hebel nach vorne. Die Drehrichtung vor dem Betrieb prufen.
2. Drucken Sie den Ausloserleitung, um das Werkzeug langsam zu starten.
3. Nach der Verwendung den Hebel auf Mittenposition zurückstellen (Schaltersperre).

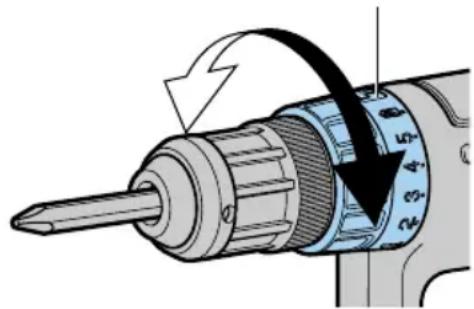

Einstellung des Kupplungsdrehmoments

Wahlen Sie aus den 5 Rasterstellungen das für die vorgesehene Arbeit geeignete Drehmoment aus oder die “2”, “T” position.

Achtung:

Prufen Sie die Einstellung, ehe Sie mit der eigentlichen Arbeit beginnen.

Die Skala an dieser Linie einstellen.

Bezugstabelle zur Einstellung des Drehmomensts

Skala	Drehmoment	Vorgesehene Arbeit
1	Ca 1,0 Nm(10 kgf-cm oder 8,7 in-lbs.)	Zum Eindrehen von Maschinenschrauben
2	Ca 1,5 Nm(15 kgf-cm oder 13,0 in-lbs.)	Zum Eindrehen von Schrauben in weiches Material
3	Ca 2,5 Nm(25 kgf-cm oder 21,7 in-lbs.)	Zum Festziehen von Anschluss-klemmschrauben
4	Ca 3,4 Nm(35 kgf-cm oder 30,5 in-lbs.)	Zum Eindrehen von Schrauben in Hartholz
5	Ca 4,4 Nm(45 kgf-cm oder 39,0 in-lbs.)
2	EY6903: 17,8 Nm(182 kgf-cm,158 in-lbs.) (Niedrige Drehzahl)	Für hohe Leistung beim Schrauben und Bohren
	EY6932: 25,5 Nm(260 kgf-cm,225 in-lbs.) (Niedrige Drehzahl)
T	Schlagbohrmaschine	Bohren von Mörtel, Ziegel usw.

Arretierfungtion

1. Die Spindel ist bei ausgeschalte-tem Schalter arretiert, so dass das Werkzeug fur manuelles Schrauben benutzt werden kann (bis 22,6 Nm, 230 kgf-cm, 199 in-lbs). Die Spindel weist damit etwas Spiel auf. Dies stellt keinen Defekt dar.
2. These Arretierung ist zum Anziehen von Schrauben practisch, die ein hoheres Drehmoment als das maximale Drehmoment des Werkzeugs (Position der Kupplung) erfordern, sowie zum Prufen der Schraubenfestigkeit und zum Lösen von extrem festsitzenden Schrauben.

Geschwindigkeitsauswahl

Wahlen Sie je nach Gebrauch zwischen den Drehzahlbereichen "LOW" und "HIGH". Je weiter der Elektronikschalter hineingedrückt wird,esto hoher wird die Drehzahl.

	Drehmomentht	Drehzahl ohne Last
LOW	80 - 550/min (rpm)	hoch
HIGH	300 - 2000/min (rpm)	niedrig

Achtung:

• Prufen Sie vor der Arbeit den eingestellten Geschwindigkeitsbereich.
  Den niedrigen Drehzahlbereich wahlen, wenn bei der Arbeit ein hohes Drehmoment benotigt wird. (Wenn hingegen ein hohes Drehmoment erforderlich ist und der hohe Drehzahlbereich gewählt wird, kann es zu Schaden am Motor kommt.)
  Den Bereichsschalter (HIGH/LOW) nicht bei gezogenem Betriebsschalter betätigten, da sich dadurch das Akkupack schnell verschreiben oder die Mechanik beschädigt werden kann.

• Siehe den Anhang im Abschnitt „WAHL DER EMPFOHLENEN DREHZAHL".

Für richtige Anwendung des Batteriepacks

Ni-MH-Batteriepacks (EY9200/EY9201/EY9230/EY9231)

Laden Sie vor der Lagerung die NiMH-Batterie vollständig auf, damit eine langere Lebensdauer sichergestellt ist.

• Der Umgebungstemperaturbereich liegt zwischen 0^ (32^) und 40^ (104^) .

Wenn das Batteriepack bei einer Batterietemperatur unter 0^ (32^) benutzt wird, Funktioniert das Werkzeug möglicherweise nicht einwandfrei. In thisem Fall die Batterie für einwandfrei Funktion so lange aufladen, bis der Ladevorgang abgeschlossen ist.

Wenn Sie den Akku nicht benutzen, halten Sieihn von Metallgegenständen fern: z.B. Buroklammern, Munzen, Schlüssel, Nagel, Schrauben oder andere keine Metallobjekte, welche die Kontakte kurzschreibenk konnen.

Das Kurzschlieben der Akkukontakte kann Funken, Verbrennungen oder einen Brand verursachen.

Bei Betrieb mit einem Ni-MH-Akkumulator darauf auf achten, dass für gute Belüftung gesorgt wird.

Lebensdauer des Akkupacks

Das Akkupack hat nur eine begrenzte Lebensdauer. Wenn auch nach einer ordnungsgemäßen Ladung die Betriebszeit extrem kurz ist, muß das Akkupack erneuert werden.

Hinweis:

Beim Arbeiten unter extrem warmen oder kalten Umgebungsbedingungen verkurzt sich die zur Verfügung stehende Betriebszeit je Ladung.

Akku-Recycling

Achtung:

Bei der Entsorgung von Materialien immer alle ortlich geltenden Vorschriften beachten und die Produkte gegebenfalls bei dafür vorgesehenen Sammelstellen abgeben.

Laden

Hinweis:

Beim ersten Aufladen der Akkus oder beim Aufladen nach längerer Ruhezeit die Akkus etwa 24 Stunden lang aufladen, um die volle Kapazität zu erreichen.

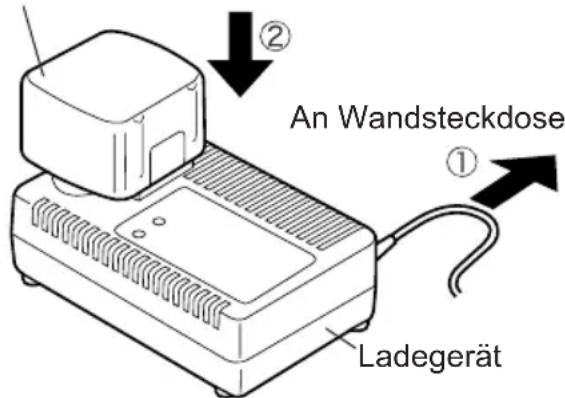

Akkuladegerat (EY0110)

1. Ladegerät an Wandsteckdose anschreiben.

Hinweis:

Beim Einführren des Steckers in eine Netzsteckdose können Funken erzeugt werden, was jedoch in Bezug auf die Sicherheit kein Problem darstellt.

1. Akkupack fest in das Ladegerät schieben.

Akkpack

1. Wahrend des Ladens leuchtet die Ladekontrollampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

Das Laden beginnnt nicht, solange das Akkupack noch heißt ist (wie z.B. unmittelbar nach intensivem Gebrauch). In einem solchen Fall leuchtet die orangefarbene Bereitschaftslampe bis der Akku ausreichend abgekühlt ist. Das Laden beginnnt dann automatisch.

1. Wenn der Ladevorgang beendet ist, beginnt die Ladekontrolllampechnell in Grun zu blinken.
2. Wenn der Akku zu kalt ist oder längerere Zeit nicht benutzt wurde, leuchtet die Ladekontrolllampe. In dieser dem Fall dauert der Ladevorgang länger als die normale Ladezeit, bis der Akku voll aufgeladen ist.

Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrollampe auf. Nach einigen Minuten beginnt die Ladekontrollampe rascher zu blinken und zeigt an, dass der Ladevorgang abgeschlossen ist.

1. Wenn die Ladekontrolllampe nicht unmittelbar nach dem Anschlieben des Netzkabels aufleuchtet oder nach Ablauf der normalen Ladezeit nicht erlischt, wenden Sie sichitte an einen autorisierten Fachhändler.

Hinweis:

• Wenn eine kalte Batterie (von etwa 5^ (41^) oder weniger) in einem warmen Raum aufgeladen werden soll,{lassen Sie die Batterie fur mindestens eine Stunde in dem Raum und laden Sie sie auf, wenn sie sich auf Raumtemperatur erwartt hat. Anderenfalls wird der Akku möglichwerweise nicht voll aufgeladen.
• Den Akku abkühlen{lassen, wenn mehr als zwei Batterie-Sätze hintereinander aufgeladen werden.
• Stecken Sie ihre Finger nicht in Kontaktöffnung, wenn das Ladegerät festgehalten wird oder bei anderen Gelegenheiten.

Achtung:

• Keinen Motorgenerator als Spannungssquelle benutzen.
• Decken Sie die Entlüftungsöffnungen des Ladegerates und den Akkupack nicht ab.
  Das Ladegerat nach dem Gebrauch von der Netzsteckdose trennen.

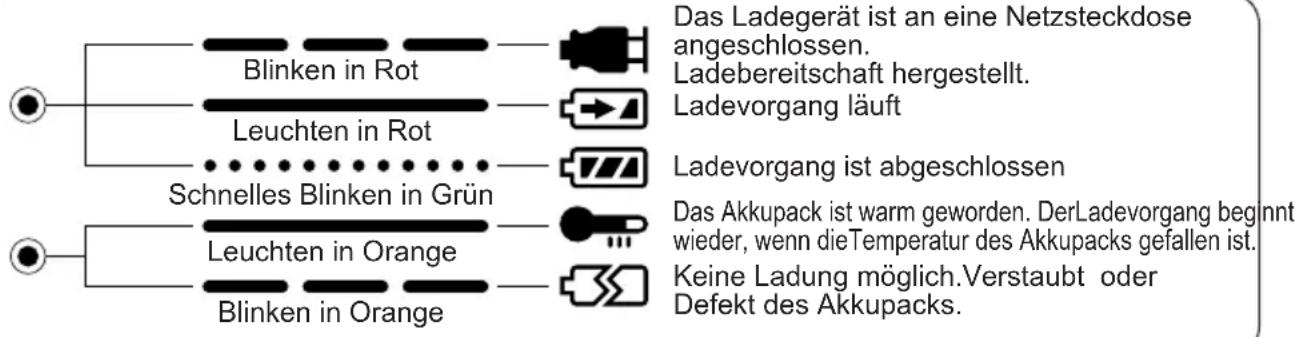

IV. ANZEIGELAMPEN

V. ZUBEHÖR

Nur BohrmeiBel verwenden, die für die Grübe des Bohrfutters geeignet sind.

VI.ANHANG

WAHL DER EMPFOHLENEN DREHZAHL

Achtung:

DEN NIEDRIGEN DREHZAHLBEREICH WAHLEN, WENN BEI DER ARBEIT EIN HOHES DREHMOMENT BENÖTIGT WIRD.

(Wenn hingegen ein hohes Drehmoment erforderlich ist und der hohe Drehzahlbereich gewählt wird, kann es zu Schaden am Motor kommt.)

• Die folgende Tabelle enthalt Richtwerte zur Wahl von niedriger oder hoher Drehzahl für verschiedene Arbeitsgänge.

EY6903

	BOHREN				SCHRAUBEN-FESTZIEHEN
MATERIAL/ZUSTAND	MORTAR / ZIEGEL	HOLZ/TANNE METTAL METAL HOLE SAW			Holz-schrauben
		Dicke: 40 mm(1-37/64") or less	Kaltgewalztes Stahlblech (SPCDicke: 1,6 mm (1/16") oder weniger
HIGH	Ø 10 mm (3/8")oder weniger	Nicht verwendet	Ø 4,5 mm(11/64")oder weniger	Nicht verwendet	Ø 3,5 mm (9/64")oder weniger
LOW	Ø 10 mm (3/8")oder weniger(angsame Funktion)	Ø 25 mm (63/64")oder weniger	Ø 13 mm (1/2")oder weniger	Ø 26 mm (1-1/64") oroder weniger	Ø 6 mm (15/64")oder weniger

EY6932

	BOHREN				SCHRAUBEN-FESTZIEHEN
MATERIAL/ZUSTAND	MORTAR / ZIEGEL	HOLZ/TANNE METTAL METAL HOLE SAW			Holz-schrauben
		Dicke: 40 mm(1-37/64") or less	Kaltgewalztes Stahlblech (SPCDicke: 1,6 mm (1/16") oder weniger
HIGH	Ø 10 mm (3/8")oder weniger	Nicht verwendet	Ø 6,5 mm(1/4")oder weniger	Nicht verwendet	Ø 4 mm (5/32")oder weniger
LOW	Ø 13 mm (1/2")oder weniger(angsame Funktion)	Ø 36 mm (1-27/64")oder weniger	Ø 13 mm (1/2")oder weniger	Ø 34 mm (1-11/ 32")or oder weniger	Ø 6,8 mm (17/64")oder weniger

VII. TECHNISCHE DATEN HAUPTGERÄT

Model EY6903 EY6932
Leis-tungs-vermögen	Schrauben eindre-hen	Maschinenschraube	M3 ~ M5 M3 ~ M6
		Holzschraube	Ø 2,1 ~ Ø 5,8 mm (5/64" ~ 15/64") Ø	2,1 ~ Ø 6,8 mm (5/64" ~ 17/64")
		Mauerschraube Ø	4 ~ Ø 6 mm (5/32" ~ 15/64")
	Bohren	Mortar/Ziegel	Ø 3 ~ Ø 10 mm (1/8" ~ 3/8") Ø 3 ~ Ø 13 mm (1/8" ~ 1/2")
		Holz	Ø 3 ~ Ø 25 mm (1/8" ~ 63/64") Ø 3 ~ Ø 36 mm (1/8" ~ 1-27/64")
		Metall Ø 1	5 ~ Ø 13 mm (1/16" ~ 1/2")
		Metallochsäge Max. Ø 26 mm (1-1/64") Max. Ø 34	mm (1-11/32")
Motor DC Motor 12 V DC Motor 15				,6 V
Freie Drehzahl		LOW 80 ~ 550/min	(rpm)
		HIGH	300 ~ 2000/min (rpm)
Schlagzahl/Min		LOW	1200 ~ 8250/min (bpm)
		HIGH	4500 ~ 30000/min (bpm)
Spannbereich Ø 1,5 ~ Ø 13 mm (1/16" ~ 1/2")
Max. Anzugsmoment		LOW	17,8 Nm, (182 kgf-cm or 158 in-lbs)	25,5 Nm, (260 kgf-cm or 225 in-lbs)
		HIGH	4,6 Nm, (47 kgf-cm or 41 in-lbs)	5,9 Nm, (60 kgf-cm or 52 in-lbs)
Schlagstärke			1,7 kN, (173 kgf, 370 lbs.f)
Gesamtlage			236 mm (9-5/16")
Gewicht (mit Akkupack)			2,2 kg, (4,9 lbs)	2,4 kg, (5,3 lbs)

Akkupack

Modell	EY9200	EY9201	EY9230 EY9231
Speicherbatterie	Ni-MH Batterie
Spannung	12 V DC (1,2 V × 10 Zellen)		15.6 V DC (1,2 V × 13 Zellen)

LADEGERÄT

Modell		EY0110
Elektronische Nennleistung		Siehe Leistungsschild auf der Unterseite des Ladegerätes.
Gewicht		0,78 kg, (1,72 lbs)
Ladezeit		7,2V 9,6	V 12V 15,6V 18V	24V
	1,2Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 Minuten
	1,7Ah		EY9180	EY9101
			EY9182
			25 Minuten
	2,0Ah	EY9168		EY9106	EY9136		EY9117
		30 Minuten		30 Minuten			60 Minuten
	3,0Ah			EY9200	EY9230		EY9210
				45 Minuten			90 Minuten
	3,5Ah			EY9201	EY9231	EY9251
				55 Minuten		65 Minuten

Hinweis: Die Tabelle enthalt u.U. Modelle, die in Ihr dem Land nicht erhältlich sind. Siehe Katalog.

VII. TECHNISCHE GEGEVENS HOOFDGEREEDSCHAP

Model EY6903 EY6932
Capaciteit	Schroe-ven-draaien	Kolomschroef M3	~ M5 M3 ~ M6
		Houtschroef	Ø 2,1 ~ Ø 5,8 mm (5/64" ~ 15/64") Ø 2,1 ~ Ø 6,8 mm (5/64" ~ 17/64")
		Metselbout Ø 4 ~	Ø 6 mm (5/32" ~ 15/64")
	Boren	Cement / steen	Ø 3 ~ Ø 10 mm (1/8" ~ 3/8") Ø 3 ~	Ø 13 mm (1/8" ~ 1/2")
		Hout	Ø 3 ~ Ø 25 mm (1/8" ~ 63/64") Ø 3 ~	Ø 36 mm (1/8" ~ 1-27/64")
		Metaal Ø 1,5 ~ Ø	13 mm (1/16" ~ 1/2")
		Gatenboor metaal	Max. Ø 26 mm (1-1/64") Max. Ø 34 mm (1-11/32")
Motor Gelijkstroommotor 12 V Gelijksstroommotor 15,6 V
Onbelast toe rental		LAAG 80 ~ 550 omw/min
		HOOG	300 ~ 2000 omw/min
Slagen per minuut		LAAG	1200 ~ 8250 /min
		HOOG	4500 ~ 30000 /min
Capaciteit spankop			Ø 1,5 ~ Ø 13 mm (1/16" ~ 1/2")
Maximumaandraaimoment		LAAG	17,8 Nm, (182 kgf-cm of 158 in-lbs)	25,5 Nm, (260 kgf-cm of 225 in-lbs)
		HOOG	4,6 Nm, (47 kgf-cm of 41 in-lbs)	5,9 Nm, (60 kgf-cm of 52 in-lbs)
Slagkracht			1,7 kN, (173 kgf, 370 lbs.f)
Totale lenghte			236 mm (9-5/16")
Gewicht (met.accupack)			2,2 kg, (4,9 lbs)	2,4 kg, (5,3 lbs)

ACCUPACK
