Producttype	Accu-klopboorschroevendraaier
Merk	Panasonic
Model	EY6903
Totale lengte	236 mm
Gewicht (met accu)	2,2 kg
Voeding	Accu Ni-MH 12 V DC (1,2 V × 10 cellen)
Boorgatcapaciteit - Mortel/Baksteen	Ø 3 ~ Ø 10 mm
Boorgatcapaciteit - Hout	Ø 3 ~ Ø 25 mm
Boorgatcapaciteit - Metaal	Ø 1,5 ~ Ø 13 mm
Schroefcapaciteit - Machineschroeven	M3 ~ M5
Schroefcapaciteit - Houtschroeven	Ø 2,1 ~ Ø 5,8 mm
Maximaal koppel (lage snelheid)	17,8 Nm
Onbelaste snelheid - Lage snelheid	80 ~ 550 tpm
Onbelaste snelheid - Hoge snelheid	300 ~ 2000 tpm
Aantal slagen - Lage snelheid	1200 ~ 8250 slagen/min
Boorkopcapaciteit	Ø 1,5 ~ Ø 13 mm (sleutelloos)
Koppelstanden	5 standen + hameren
Veiligheid	Schakelaarvergrendeling, motorrem, overbelastingsbeveiliging
Onderhoud en reiniging	Reinigen met een droge doek, geen water of oplosmiddelen gebruiken
Aanbevolen laadtemperatuur	0 °C ~ 40 °C
Compatibele lader	EY0110
Compatibele accu's	EY9200, EY9201, EY9230, EY9231

Veelgestelde vragen - EY6903 PANASONIC

Hoe de accu plaatsen of verwijderen?

Om de accu te plaatsen, schuif deze in de behuizing totdat deze vastklikt. Om deze te verwijderen, druk op de twee zijkanten en schuif deze uit het gereedschap.

Hoe een boor wisselen?

Zorg ervoor dat de omkeerschakelaar in de middelste stand (vergrendeld) staat. Draai de boorkopring tegen de klok in om los te maken, verwijder dan de boor. Om een nieuwe boor te plaatsen, steek deze erin, draai met de klok mee handvast aan en schuif de ring in de stand VERGRENDELD.

Hoe de draairichting omkeren?

Gebruik de vooruit/achteruit-schakelaar bij de trekker. Bedien deze nooit terwijl de boorkop nog draait. De middelste stand vergrendelt de schakelaar.

Welke snelheid kiezen voor boren in metaal?

Gebruik lage snelheid (LOW) voor harde materialen zoals metaal (tot Ø13 mm) en hoge snelheid (HIGH) voor hout of mortel. Raadpleeg de snelheidsgids in de handleiding.

Hoe lang duurt het opladen van de accu?

De laadtijd varieert per accumodel: ongeveer 45 minuten voor een 3,0 Ah accu (EY9200) met de lader EY0110. Een volledig ontladen accu kan tot 24 uur nodig hebben als deze nieuw of lang niet gebruikt is.

Wat te doen als het lampje van de lader niet brandt?

Controleer of de lader is aangesloten en de accu goed is geplaatst. Als de accu te warm of te koud is, blijft het oranje wachtlampje branden totdat deze een normale temperatuur heeft bereikt. Raadpleeg bij aanhoudende problemen een erkende dealer.

Kan ik de boor als handschroevendraaier gebruiken?

Ja, het gereedschap heeft een boorvergrendelingsfunctie. Wanneer de trekker niet is ingedrukt en een schroefbit is vergrendeld in de boorkop, kunt u handmatig schroeven vast- of losdraaien (tot 22,6 Nm).

Hoe het aandraaikoppel instellen?

Draai de koppelinstelring naar een van de 5 genummerde standen (1 tot 5). Hoe hoger het cijfer, hoe groter het koppel. Gebruik stand 5 voor krachtig schroeven en stand T voor hameren.

Wat te doen als de boor vastzit tijdens het boren?

Laat onmiddellijk de trekker los om overbelasting te voorkomen. Keer de draairichting om om de boor los te maken, verwijder deze dan voorzichtig. Forceer niet.

Hoe onderhoud ik de boor?

Reinig het gereedschap met een droge, schone doek. Gebruik nooit water, oplosmiddelen of vluchtige producten. Berg het gereedschap op in een droge, schone ruimte, met de omkeerschakelaar in de middelste stand (vergrendeld).

GEBRUIKSAANWIJZING EY6903 PANASONIC

Gebruiksaanwijzing Bedienungsanleitung Instructions d'utilisation Istruzioni per l'uso Gebruiksaanwijzing Manual de instrucciones Brugsvejledning Driftsforeskrifter Bruksanvisning Käyttöohjeet

Panasonic®

Snoerloze boorhamer en schroevendraaier

Taladro de martillo e impulsor inalámbrico

Ledningsfri slagbore- og skruemaskine

Lees deze gebruiksaanwijzing aandachtig door voordat u het apparaat in gebruik neemt en bewaar de gebruiksaanwijzing voor eventuele naslag.

Nederlands: Pagina 30

Español: Página 36

Dansk: Side 42

Svenska: Sida 48

Norsk: Side 54

Suomi: Sivu 60

• Ter illustratie wordt verwezen naar EY6932.
• Zur Illustration wird auf EY6932 Bezug genommen.
• Le modèle EY6932 est montré à titre d'exemple.
• Hier wordt verwezen naar EY6932 ter illustratie.
• De EY6932 dient ter illustratie.
• Hier wordt verwezen naar EY6932 ter illustratie.
• Hier wordt verwezen naar EY6932 ter illustratie.
• Het model EY6932 wordt op de afbeeldingen getoond.
• De afbeelding toont EY6932.
• EY6932 verwijst naar de afbeelding.

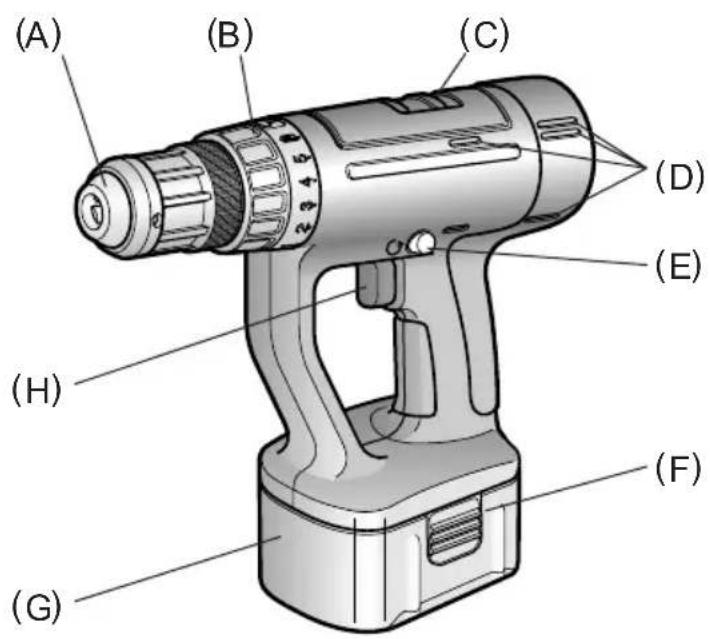

(A)	Keyless drill chuck Schlüsselfreies Bohrfutter Mandrin de perçage sans clé Mandrino alla chive Sleuteloze boorkop Portabocas de apriete sin llave Nøgelerøs borepatron Snabbchuck Nøkkestfri chuck Pikaistukka	(B)	Clutch handle Kupplungskranz Embrayage Manico della frizione Koppelhendel Empuñadura del embrague Koblingshåndtag Momentinställning Momentvelger Momentinsäädin
(C)	Speed selector switch Bereichsschalter Suggesteur de vitesse de rotation Selettore di velocità Snelheidskeuzeschakelaar Conmutador selector de velocidad Hastighedsvælgeromskifter Varvitals omkopplare Gearvekker høy/Iav Nopeusalueen valitsin	(D)	Vent holes Belufungsoffnungen Trous d'áération Fori di ventilazione Ventilatieopeningen Orificios de ventilación Ventilationshuller Ventilationshål Ventilasjonshuller Ilmanvaihtoaukot
(E)	Forward/Reverse lever Vorwärts/Rückwärtss-Hebel Levier d'inversion marche avant-marche arrière Leva di avanzamento/inversione Voorwaarts/achterwaarts-hendel Palanca de avance/inversión Greb til forlæns/baglæns retining Riktningsomkopplare Forover/Revers bryter Eteenpän/taaksepänvipu	(F)	Battery pack release button Akkpack-Entriegelungsknopf Bouton de libération de batterie Tasto di rilascio blocco batteria Accu-ontgrendeltoets Botón de liberación de la batería recargable Udløserknap til batteripakning Batterietis lasknappar Batterietis utløseerknapper Akkupaketin irrotuspainikeet
(G)	Battery pack (EY9201/EY9231) Akkupack (EY9201/EY9231) Batterie (EY9201/EY9231) Pacco batteria (EY9201/EY9231) Accu (EY9201/EY9231) Bloque de pilas (EY9201/EY9231) Batteri (EY9201/EY9231) Batteri (EY9201/EY9231) Batteri-pakke (EY9201/EY9231) Akku (EY9201/EY9231)	(H)	Variable speed control trigger Betriebsschalter Gächette de commande de vitesse Grilletto di controlledo velocità variabile Startschekelaar variabilen snelheid Disparador del control de velocidad variable Kontroludøser for variabel hastighed Steglös varvitalsreglerare Hovedbryter, trinnøs Nopeudensätokytkin
(I)	Battery charger (EY0110) Ladegerät (EY0110) Chargeur de batterie (EY0110) Caricabatteria (EY0110) Acculader (EY0110) Cargador de bateria (EY0110) Batterioplader (EY0110) Laddare (EY0110) Batteri-lader (EY0110) Latauslaite (EY0110)

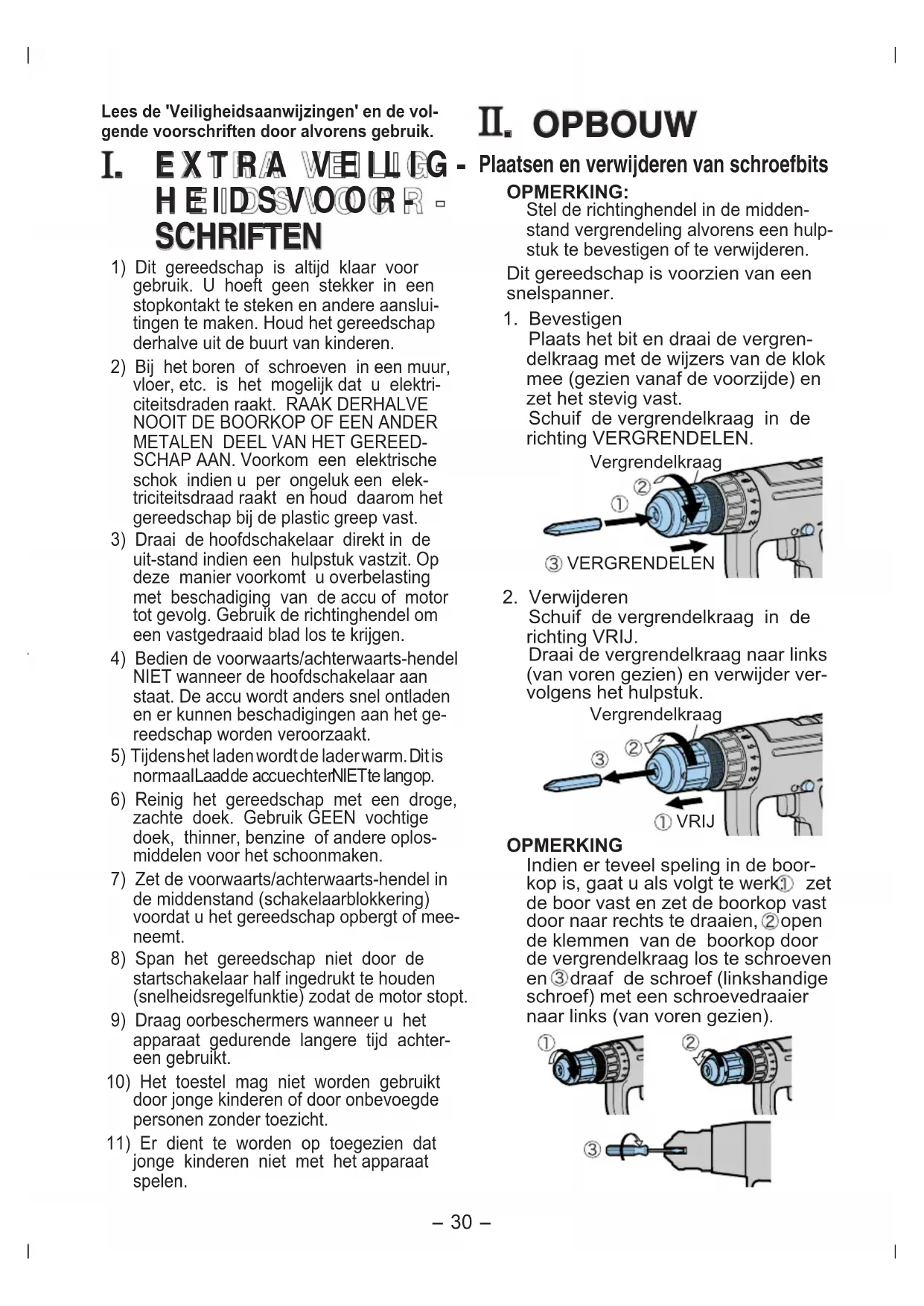

Lees de 'Veiligheidsaanwijzingen' en de volgende voorschriften door alvorens gebruik.

I. EXTRA VEILIGHEIDSVOORSCHRIFTEN

1) Dit gereedschap is altijd klaar voor gebruik. U hoeft geen stekker in een stopcontact te steken en andere aansluitingen te maken. Houd het gereedschap derhalve uit de buurt van kinderen. 2) Bij het boren of schroeven in een muur, vloer, etc. is het mogelijk dat u elektriciteitsdraden raakt. RAAK DERHALVE NOOIT DE BOORKOP OF EEN ANDER METALEN DEEL VAN HET GEREEDSCHAP AAN. Voorkom een elektrische schok indien u per ongeluk een elektriciteitsdraad raakt en houd daarom het gereedschap bij de plastic greep vast. 3) Draai de hoofdschakelaar direct in de uit-stand indien een hulpstuk vastzit. Op deze manier voorkomt u overbelasting met beschadiging van de accu of motor tot gevolg. Gebruik de richtinghendel om een vastgedraaid blad los te krijgen. 4) Bedien de voorwaarts/achterwaarts-hendel NIET wanneer de hoofdschakelaar aan staat. De accu wordt anders snel ontladen en er kunnen beschadigingen aan het gereedschap worden veroorzaakt. 5) Tijdens het laden wordt de lader warm. Dit is normaal. Laad de accu echter NIET te lang op. 6) Reinig het gereedschap met een droge, zachte doek. Gebruik GEEN vochtige doek, thinner, benzine of andere oplosmiddelen voor het schoonmaken. 7) Zet de voorwaarts/achterwaarts-hendel in de middenstand (schakelaarblokkering) voordat u het gereedschap opbergt of meeneemt. 8) Span het gereedschap niet door de startschakelaar half ingedrukt te houden (snelheidsregelfunctie) zodat de motor stopt. 9) Draag oorbeschermers wanneer u het apparaat gedurende langere tijd achtereen gebruikt. 10) Het toestel mag niet worden gebruikt door jonge kinderen of door onbevoegde personen zonder toezicht. 11) Er dient op te worden toegezien dat jonge kinderen niet met het apparaat spelen.

II. OPBOUW

- Plaatsen en verwijderen van schroefbits

OPMERKING:

Stel de richtinghendel in de middenstand (vergrendeling) alvorens een hulpstuk te bevestigen of te verwijderen.

Dit gereedschap is voorzien van een snelspanner.

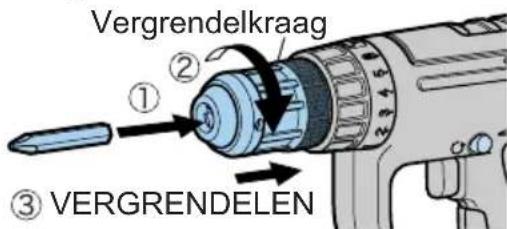

1. Bevestigen

Plaats het bit en draai de vergrendelkraag met de wijzers van de klok mee (gezien vanaf de voorzijde) en zet het stevig vast.

Schuif de vergrendelkraag in de richting VERGRENDELEN.

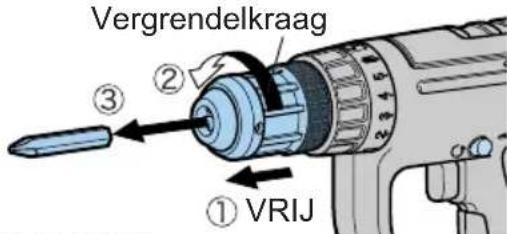

2. Verwijderen

Schuif de vergrendelkraag in de richting VRIJ.

Draai de vergrendelkraag naar links (van voren gezien) en verwijder vervolgens het hulpstuk.

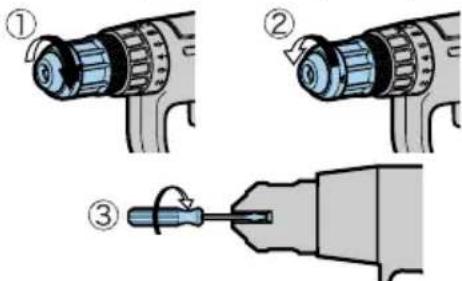

OPMERKING

Indien er teveel speling in de boorkop is, gaat u als volgt te werk: ① zet de boor vast en zet de boorkop vast door naar rechts te draaien, ② open de klemmen van de boorkop door de vergrendelkraag los te schroeven en ③ draai de schroef (linkshandige schroef) met een schroevendraaier naar links (van voren gezien).

Plaatsen en verwijderen van de accu

1. Bevestigen van de accu: Plaats de accu. De accu klikt op zijn plaats vast indien goed aangesloten.
2. Verwijderen van de accu: Druk op de twee lipjes aan de zijden van de accu. Schuif de accu van het gereedschap.
3. De rem werkt wanneer de schakelaar wordt losgelaten en de motor zal dan onmiddellijk stoppen.

III. BEDIENING

Bediening van de trekschakelaar

1. De snelheid neemt toe naarmate de schakelaar dieper wordt ingedrukt. Druk de schakelaar licht in om met een gecontroleerde beweging te beginnen.
2. Door gebruik te maken van een elektronische terugkoppeling is ook bij een laag toerental een hoog draaimoment beschikbaar.

OPMERKING:

U hoort mogelijk een 'remgeluid' wanneer de rem wordt geactiveerd. Dit is normaal.

Bediening van de voorwaarts/achterwaarts-hendel

(Voorwaarts, Vergrendeling, Tegengesteld)

WAARSCHUWING:

Verzet de voorwaarts/achterwaarts-hendel pas nadat de boorkop volledig tot stilstand is gekomen. Als u de hendel bedient terwijl de boorkop nog draait, kan het gereedschap worden beschadigd.

Bediening van de schakelaar voor voorwaartse rotatie

1. Zet de hendel op "voorwaarts" voor voorwaartse rotatie.
2. Druk de startschakelaar lichtjes in om het gereedschap te starten.
3. De snelheid neemt toe wanneer u de schakelaar verder indrukt voor het strakker aandraaien van de schroeven of dieper boren. Wanneer u de schakelaar loslaat, treedt de rem in werking en zal de boor

kop meteen stoppen.

1. Zet de hendel na gebruik in de middenstand (schakelaar-vergrendeling). Bediening van de schakelaar voor achterwaartse rotatie
2. Zet de hendel op "achterwaarts" voor achterwaartse rotatie. Controleer de draairichting voordat u begint.
3. Druk de startschakelaar lichtjes in om het gereedschap te starten.
4. Zet de hendel na gebruik in de middenstand (schakelaar-vergrendeling).

Voor het instellen van het aanhaalmoment

Stel het aandraaimoment in volgens een van de 5 mogelijke instellingen, afhankelijk van de klus.

WAARSCHUWING:

Controleer de instelling alvorens de klus uit te voeren.

Stel de schaal op deze lijn.

Referentie voor het afstellen van het draaimoment

Schaal	Draaimoment	Gebruik
1	Ongeveer 1,0 Nm(10kgf-cm of 8,7 in-lbs.)	Voor het indraaien van klemschroeven
2	Ongeveer 1,5 Nm(15kgf-cm of 13,0 in-lbs.)	Voor het indraaien van kolomschroeven
3	Ongeveer 2,5 Nm(25kgf-cm of 21,7 in-lbs.)	Voor het indraaien van schroeven in zachte materialen
4	Ongeveer 3,4 Nm(35kgf-cm of 30,5in-lbs.)	Voor het indraaien van schroeven inhardhout
5	Ongeveer 4,4 Nm(45 kgf-cm of 39,0 in-lbs.)
2	EY6903: 17,8 Nm(182 kgf-cm,158 in-lbs.) (Langzaam)EY6932: 25,5 Nm(260 kgf-cm,225 in-lbs.) (Langzaam)	Voor krachtig schroeven en boren
T	Hameren	Voor boren in ce-ment,steen enz.

Bitvergrendelfunctie

1. Wanneer het schroefbit vergrendeld is, kan het gereedschap als gewone schroevendraaier worden gebruikt zonder dat de schakelaar wordt ingedrukt (maximaal aandraaimoment 22,6 Nm, 230 kgf-cm, 199 in-lbs). In de schroefkop is een geringe speling voelbaar; dit is echter geen defect.
2. Deze functie is met name handig wanneer schroeven moeten worden ingedraaid met een groter aandraaimoment dan de machine kan leveren (positie op de koppeling), om te controleren of een schroef goed vast zit of om een schroef die extreem vastzit los te draaien.

Instelling van de snelheid

Selecteer de hoge of lage snelheid, afhankelijk van het karwei.

Hoe dieper de snelheidsschakelaar wordt ingedrukt, hoe sneller de machine zal draaien.

	Onbelaste snelheid	Draaimoment
LAAG	80 - 550 omw/min	Sterk
HOOG	300 - 2000 omw/min	Zwak

WAARSCHUWING:

• Stel vóór gebruik de keuzeschakelaar voor de snelheid in.
• Gebruik de machine met een lage snelheid wanneer veel kracht nodig is. (Wanneer veel kracht nodig is en de machine met hoge snelheid wordt gebruikt, kan de motor beschadigd raken.)
• Gebruik de snelheidskeuzeschakelaar (LOW-HIGH) en de startschakelaar niet tegelijkertijd. De accu wordt hierdoor namelijk snel ontladen en de motor kan mogelijk beschadigd raken.
• Zie de bijlage voor 'INSTELLING VAN DE SNELHEID'.

Goed gebruik van de accu

Ni-MH-accu

(EY9200/EY9201/EY9230/EY9231)

Laad de Ni-MH-accu volledig op voordat u hem opbergt. Op deze manier kunt u de levensduur van de accu aanzienlijk verlengen.

De optimale omgevingstemperatuur ligt tussen 0°C (32°F) en 40°C (104°F). Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0°C (32°F), kan het voorkomen dat het elektrisch gereedschap niet goed functioneert. In dat geval laadt u de accu eerst volledig op om zeker te zijn van een goede werking.

Wanneer de accu niet wordt gebruikt, dient u deze uit de buurt te houden van metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die de aansluitpunten van de accu met elkaar in contact kunnen brengen.

Wanneer de aansluitpunten van de accu worden kortgesloten, kan dit leiden tot brandwonden of zelfs brand.

• Gebruik de machine alleen in een goed geventileerde ruimte wanneer deze wordt gebruikt met een Ni-MH-accu.

Levensduur van de accu

De levensduur van de oplaadbare accu is niet onbeperkt. U dient een nieuwe accu aan te schaffen indien de gebruikstijd na het laden van de accu aanzienlijk korter wordt.

OPMERKING:

• De capaciteit per lading is korter bij gebruik onder extreem hete of koude omstandigheden.

Bij dit product zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

Recyclen van de accu

ATTENTIE:

Om het milieu te beschermen en nogmaals bruikbare materialen te recyclen, dient u de accu naar een hiervoor bestemd inzamelpunt te brengen.

Opladen

OPMERKING:

Laad een nieuwe accu, of een accu die u voor een lange tijd niet heeft gebruikt, ca. 24 uur op voor het verkrijgen van een optimale gebruikstijd.

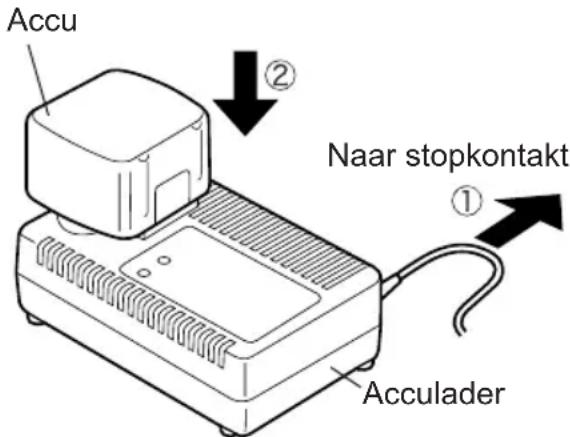

Acculader (EY0110)

1. Steek de lader in een stopcontact.

OPMERKING:

Wanneer de stekker in het stopcontact wordt gestoken, kunnen er vonken zijn, maar dit is niet gevaarlijk.

1. Plaats de accu goed in de lader.

1. De laadindicator licht op tijdens het laden. Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.
2. Wanneer de accu warm is, zal deze worden opgeladen (bijvoorbeeld direct na intensief gebruik). De oranje standby-indicator blijft branden tot de accu is afgekoeld. Vanaf dat moment wordt de accu automatisch opnieuw geladen.
3. Wanneer het opladen is voltooid, zal de laadindicator snel groen gaan knipperen.
4. Als de accu koud is of als de accu gedurende langere tijd niet is gebruikt, zal de laadindicator branden. In dit geval is de tijd die vereist is om de accu volledig op te laden langer dan de standaard oplaadtijd.
5. Als een volledig opgeladen accu opnieuw in de acculader wordt geplaatst, zal het oplaadlampje oplichten.

Na enkele minuten kan het oplaadindicatielampje snel gaan knipperen om aan te geven dat het opladen is voltooid.

1. Als het oplaadindicatielampje niet onmiddellijk oplicht nadat de lader is ingestoken, of als na de normale oplaadtijd het lampje niet dooft, roep dan de hulp in van een erkende dealer.

OPMERKING:

• Laat een koude accu (kouder dan 5°C (41°F)), voordat deze wordt opgeladen in een warme omgeving, eerst minimaal een uur in deze ruimte liggen om op temperatuur te komen. Anders is het mogelijk dat de accu niet volledig wordt opgeladen.
• Laat de lader afkoelen wanneer u meer dan twee accu's na elkaar oplaadt.
• Steek uw vingers niet in de contactopening wanneer u de lader vastpakt.

WAARSCHUWING:

• Gebruik geen stroom van een motorgenerator. Voorkom dat de ventilatiegaten van de lader en de accu worden bedekt. Trek de lader uit wanneer u hem niet gebruikt.

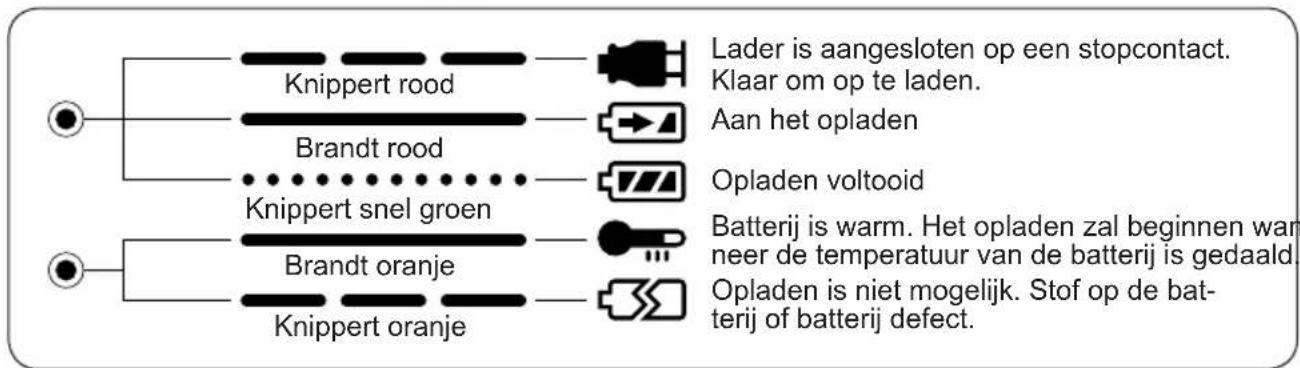

IV. INDICATOREN

V. ACCESSOIRES

Gebruik alleen schroefbits die voor deze boorkop geschikt zijn.

VI. BIJLAGE

INSTELLEN VAN DE SNELHEID

WAARSCHUWING:

• GEBRUIK DE MACHINE MET EEN LAGE SNELHEID WANNEER VEEL KRACHT NODIG IS. (Wanneer veel kracht nodig is en de machine met hoge snelheid wordt gebruikt, kan de motor beschadigen.)
• Gebruik de volgende tabel als leidraad voor het selecteren van de juiste snelheid voor een bepaald karwei.

EY6903

	BOREN				SCHROEVENDRAAIEN
MATERIALIAI / CONDITIE	CEMENT / STEEN	HOUT / VURENHOUT	METTAL	GATENBOOR METAAL	Houtschroeven
		Dikte: 40 mm (1-37/64") of dummer	Koudgewalste staalplaat (SPC) Dikte: 1,6 mm (1/16") of dummer
HOOG	Ø 10 mm (3/8") of dummer	Niet in gebruik	Ø 4,5 mm(11/64") of dummer	Niet in gebruik	Ø 3,5 mm (9/64") of dummer
LAAG	Ø 10 mm (3/8") of dummer (langzame snelheid)	Ø 25 mm (63/64") of dummer	Ø 13 mm (1/2") of dummer	Ø 26 mm (1-1/ 64") of dummer	Ø 6 mm (15/64") of dummer

EY6932

	BOREN				SCHROEVENDRAAIEN
MATERIALIAI / CONDITIE	CEMENT / STEEN	HOUT / VURENHOUT	METTAL	GATENBOOR METAAL	Houtschroeven
		Dikte: 40 mm (1-37/64") of dummer	Koudgewalste staalplaat (SPC) Dikte: 1,6 mm (1/16") of dummer
HOOG	Ø 10 mm (3/8") of dummer	Niet in gebruik	Ø 6,5 mm(1/4") of dummer	Niet in gebruik	Ø 4 mm (5/32") of dummer
LAAG	Ø 13 mm (1/2") of dummer (langzame snelheid)	Ø 36 mm (1-27/64") of dummer	Ø 13 mm (1/2") of dummer	Ø 34 mm (1-11/ 32") of dummer	Ø 6,8 mm (17/64") of dummer

Model	EY9200 EY9201 EY9230		EY9231
Opslag batterijen	Ni-MH batterijen
Voltage batterijen	12 V gelijkstroom (1,2 V × 10 cellen)	15,6 V gelijkstroom (1,2 V × 13 cellen)

ACCULADER

Model		EY0110
Toelaatbaar vermogen		Zie het specificatieplaatje op de onderkant van de acculader.
Gewicht		0,78 kg, (1,72 lbs)
Laadtijd		7,2V	9,6 V	12V	15,6V	18V	24V
	1,2Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7Ah		EY9180	EY9101
			EY9182
			25 min.
	2,0Ah	EY9168		EY9106	EY9136		EY9117
		30 min.		30 min.			60 min.
	3,0Ah			EY9200	EY9230		EY9210
				45 min.			90 min.
	3,5Ah			EY9201	EY9231	EY9251
				55 min.		65 min.

OPMERKING: In deze tabel zijn mogelijk modellen opgenomen die niet in de handel verkrijgbaar zijn. Zie de catalogus.
