MANUALE UTENTE EY6903 PANASONIC

Prima di usare esta unità, leggere complemente queste istruzioni e conservare il manuale per usi futuri.

Leggere il libretto "Istruzioni di sicurezza" e quando segue prima dell'uso.

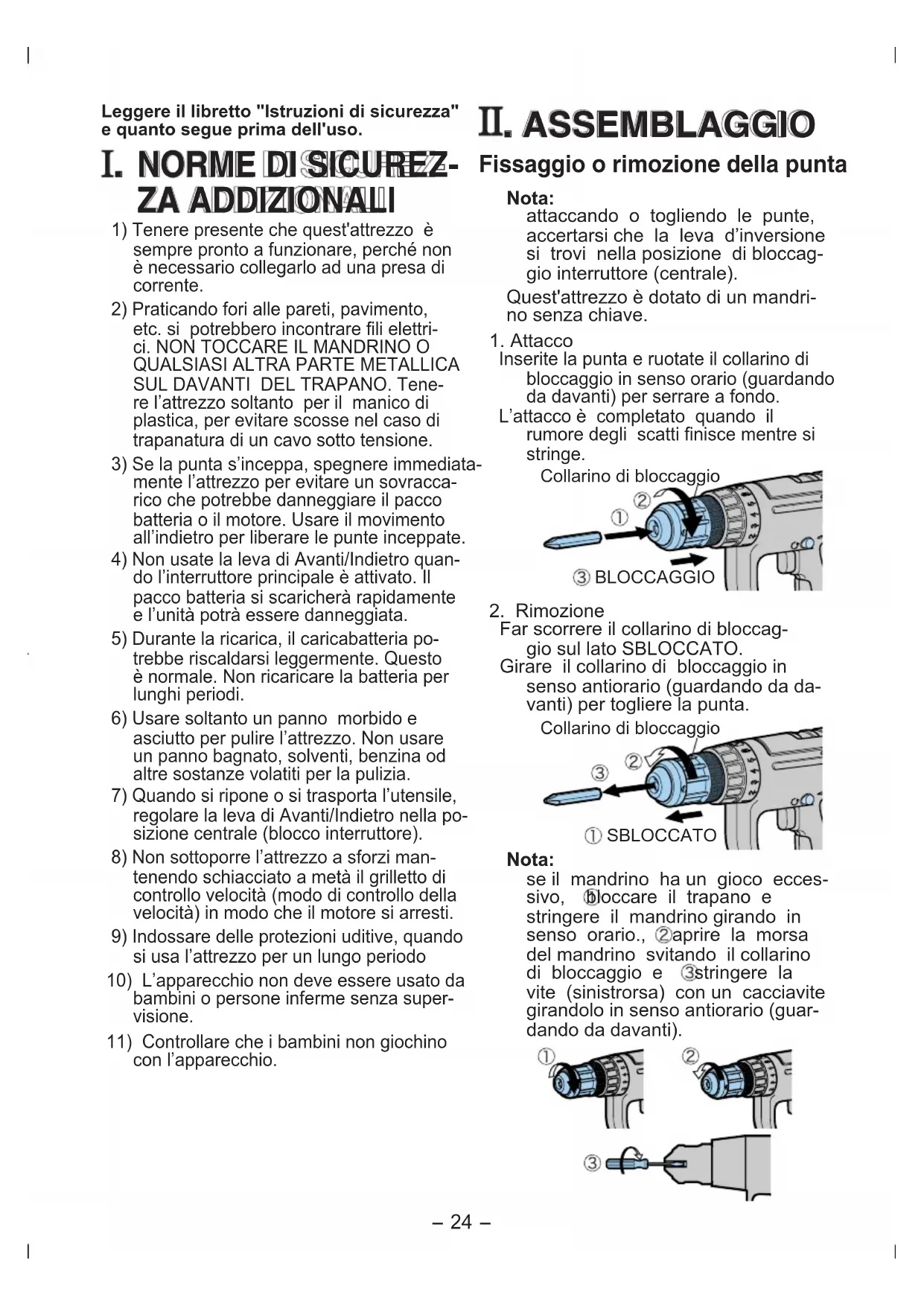

I. NORME DISICUREZZA ADDIZIONALI

1) Tenere presente che quest'attrezzo è sempre pronto a funzionare, perché non è necessario collegarlo ad una presa di corrente.
2) Praticando fori alle pareti, pavimento, etc. si potrebbero incontrare fili elettrici. NON TOCCARE IL MANDRINO O QUALSIASI ALTRA PARTE METALLICA SUL DAVANTI DEL TRAPANO. Tenere l'attrezzo soltanto per il manico di plastica, per evitare scosse nel caso di trapanatura di un cavo sotto tensione.
3) Se la punta s'inceppa, spegnere immediatabmente l'attrezzo per evitare un sovracca-rico che potrebbe danneggiare il pacco batteria o il motore. Usare il movimento all'indietro per liberare le punte inceppate.
4) Non usate la leva di Avanti/Indietro quando l'interruttore principale è attivato. Il pacco batteria si scarichera rapidamente e l'unità potra essere danneggiata.
5) Durante la ricarica, il caricabatteria potrebbe riscaldarsi leggermente. Questo è normale. Non ricaricare la batteria per lunghi periodi.
6) Usare sostanto un panno morbido e asciutto per pulire l'attrezzo. Non usare un panno bagnato, solventi, benzina od altre sostenze volatiti per la pulizia.
7) Quando si ripone o si trasporta l'utensile, regolare la leva di Avanti/Indietro nella posizione centrale (blocco interruptore).
8) Non sottomorre l'attrezzo a sforzi mantenendo schiacciato a metà il grilletto di controlo velocità (modo di controllo della velocità) in modo che il motore si arresti.
9) Indossare delle protezioni uditive, quando si usa l'attrezzo per un lungo periodo
10) L'apparecchio non deve essere usato da bambini o persone inferme alla supervisione.
11) Controllare che i bambini non giochino con l'apparecchio.

II. ASSEMBLAGGIO

Fissaggio o rimozione della punta

Nota:

attaccando o togliendo le punte, accertarsi che la leva d'inversione si trovi nella posizione di bloccaggio interruptore (centrale).

Quest'attrezzo è dotato di un mandrinoswana chiave.

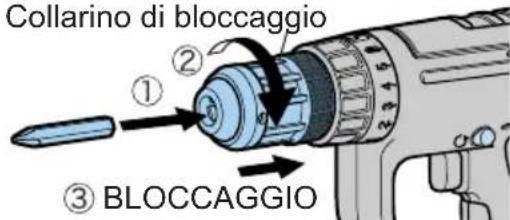

1. Attacco

Inserite la punta e ruotate il collarino di bloccaggio in senso orario (guardando da davanti) per serrare a fondo.

L'attacco è completato quando il rumore degli scatti finisce nelle stringe.

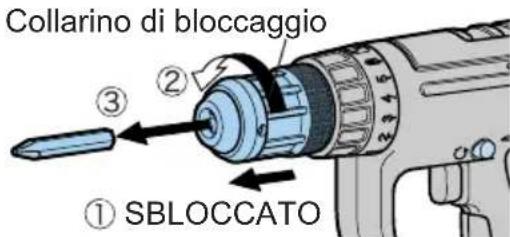

2. Rimozione

Far scorrere il collarino di bloccaggio sul lato SBLOCCATO.

Girare il collarino di bloccaggio in senso antiorario (guardando da davanti) per togliere la punta.

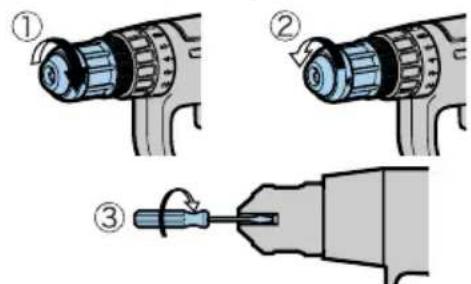

Nota:

se il mandrino ha un gioco eccessivo, bloccare il trapano e stringere il mandrino girando in senso orario., 2apriere la morsa del mandrino svitando il collarino di bloccaggio e stringere la vite (sinistrorsa) con un cacciavite girandolo in senso antiorario (guardando da davanti).

Fissaggio o rimozione del pacco batteria

1. Per collegare il pacco batteria: Inserire il pacco batteria. Il pacco batteria scotta in posizione perindicare che è stato collegato correttamente.

2. Per rimuovere il pacco batteria: Premere le due linguette sui lati del pacco batteria. Fare scorrere in fuori il pacco batteria dal corpo dell'attrezzo.

III.FUNZIONAMENTO

Funzionamento dell'interruttore

1. La velocità allaumenta proportionalmente all'ammontare della pressione applicata al grilletto. Premere con dedicatezza sul grilletto all'inizio del lavoro, per avviare lentamente l'attrezzo.
2. L'attrezzo è dotato di un controllo elettronico a reazione che fornisce una torsione altaanche bassa velocità.
3. Il freno viene attivato quando il grilletto viene rilasciato e il motore siferma immediatamente.

Nota:

quando il freno entra in azione, si potreb
be sentire un rumore. Qesto è normale.

Funzionamento della leva Avanti/Indietro

(Avanti) Bloccaggio interruptore, Indietro

ATTENZIONE:

Non usare la leva di avanti/indietro fino a che il mandrino non si è fermato completamente. Uno spostamento durante la rotazione del mandrino può danneggiare l'utensile.

Uso dell'interruttore di rotazione in avanti

1. Per la rotazione in avanti, regolare la leva sulla posizione di avanzamento.
2. Premere leggermente il grilletto interrottore per avviare lentamente l'utensile.

3. La velocità augenta quando più si preme il grilletto per un serraggio di viti e una trapanatura efficienti. Il freno si attiva e il mandrino si ferma immediatamente quando si rilascia il grilletto.

4. Dopo l'uso, riportare la leva alla posizione centrale (blocco interrottore). Uso dell'interruttore di rotazione indietro

5. Per la rotazione indietro, regolare la leva sulla posizione di inversionione. Controllare la direzione di rotazione prima dell'uso.

6. Premere leggermente il grilletto interruptatore per avviare lentamente l'utensile.

7. Dopo l'uso, riportare la leva alla posizione centrale (blocco interrottore).

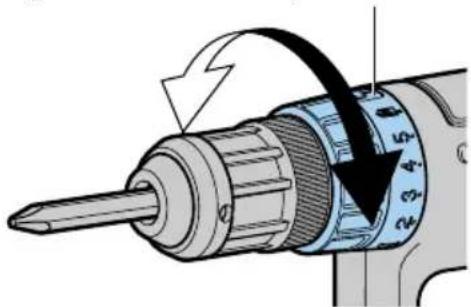

Regolazione della torsione di frizione

Regolate la torsione su una delle 5 possibili regolazioni o nella posizione "2", "Secondo il lavoro da eseguire

ATTENZIONE:

fare una prova della regolazione prima di cominciare il funziona-mentation vero e proprio.

Regolare la Scala su questa linea.

Riferimento per la regolazione della torsione

Scala	Torsione Uso
1	Circa 1,0 Nm(10 kgf-cm o8,7 in-lbs.)	Per avvitare viti terminali
2	Circa 1,5 Nm(15 kgf-cm o13,0 in-lbs.)	Per avvitare viti a ferro
3	Circa 2,5 Nm(25 kgf-cm o21,7 in-lbs.)	Per avvitare viti in materiali morbidi
4	Circa 3,4 Nm(35 kgf-cm o30,5 in-lbs.)	Per avvitare viti nel legno duro
5	Circa 4,4 Nm(45 kgf-cm o 39,0 in-lbs.)
2	EY6903: 17,8 Nm(182 kgf-cm,158 in-lbs.) (Bassa velocità)	Per avvitare e perforare ad alta potenza
	EY6932: 25,5 Nm(260 kgf-cm,225 in-lbs.) (Bassa velocità)
	Percussione	Per perforare malta, mattoni, etc.

Funzione di bloccaggio della punta

1. Senza esercitare pressione sul grilletto e con l'insertimento di una punta a forma di cacciavite, l'attezzo cui assere usato come un cacciavite manuale. (fino a 22,6Nm, 230kgf-cm, 199 in-lbs).

Si potra percepire un po'di gioco nel mandrino, ma quello non deve essere considerato un difetto.
2. Questa funzione è utile quando si devono serrare delle viti che richiedono una torsione superiore a quella massima ottenibile con il cacciavite (posizione sulla frizione), per verificare il serraggio di una vite o per allentare una vite troppo stretta.

Selezione della velocità

Scegliere una velocità Bassa o alta secondo il tipo d'impiego.

Più si tira il grilletto di controlo della velocità e più alla sare la velocità

	Nessuna velocità di carico Torsione
BASSA	80 - 550/giri/min Elevata
ALTA	300 - 2000/giri/min Bassa

ATTENZIONE:

• Controllare il selettore della velocità prima dell'uso dell'attrezzo.
• Usare a bassa velocità quando occorre una forza elevata durante il funzionamento. (L'uso ad alla velocità quando occorre applicare una forza elevata può provocare la rottura del motore).
  Non azionare il selettore di velocità (LOW-HIGH) nelle schiaccia il grilletto di controllo velocità. Questo cui poto causare lo scaricarsi rapido della batteria ricaricabile o danneggiare il meccanismo interno del motore.
• Vedere supplemento per "SELEZIONE VELOCITA CONSIGLIATE".

Per l'utilizzo appropriato del pacco batteria

Pacco batterie Ni-MH (EY9200/EY9201/EY9230/EY9231)

Ricaricare la batteria Ni-MH completamente prima di metterla via per assicurare una lunga durata.

• La temperatura ambientale si deve aggirare tra 0^ (32^) e 40^ (104^) . Se il pacco batteria è usato quando la temperatura è al di sotto di 0^ (32^) , lo strumento smetterà di funzionare correttamente.

Ricaricate la batteria completamente per un suo uso corretto.

Quando il pacco batteria non viene usato, tenerlo lontano da altri oggetti metallici come: clip, monetine, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero create un collegamento da un terminale all'alto. Cortocircuitare i terminali del pacco batteria potrebbe causare scintille, ustioni oppure un incendio.

Quando si usano batterie Ni-MH assicurarsi che il luogo di lavoro sia ben ventilato.

Durata de pacco batteria

Le pile ricaricabili possiedono una durata limitata. Se il tempo di funzionamento diventa extremamente breve dopo la ricarica, sostituire il pacco batteria con uno nuovo.

Nota:

L'uso in condizioni ambientali estremamente calde o fredde riduce la capacité a di funzionamento della carica.

Riciclaggio delle batterie

ATTENZIONE:

Per la salvaguardia dell'ambiente e il riciclaggio dei materiali, gettarle via negli apposti contentitori predisisti dall'ente preposto alla raccolta dei rifiuti, se presente nel proprio paese.

Caricamento

Nota:

Caricare un pacco batteria nuovo o un pacco batteria che non è stato usato per un lungo periodo, per circa 24 ore per riportare la batteria alla sua piena capacité.

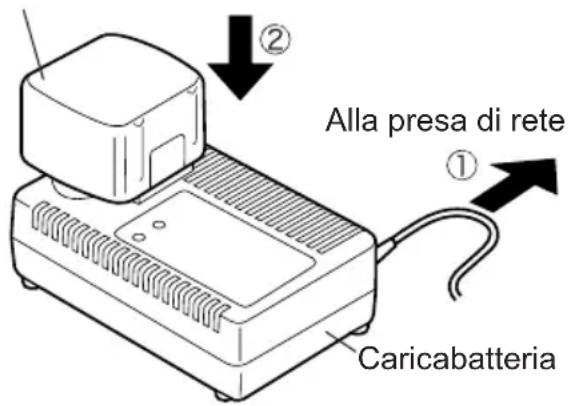

Caricabatteria (EY0110)

1. Collegare il caricatore alla presa di corrente.

Nota:

L'insertimento della spina nella presa di corrente c.a. potrebbe provocare delle scintille, ma quello non è un problema in termini di sicurezza.

1. Inserire saldamente il pacco batteria nel carica-batteria.

Pacco battery

1. Durante la ricarica, la spia di carica si accende.

Quando la ricarica è stata comple tata, un interrottore elettronico in- terno scatta automaticamente per evitare la sovraccarica.

La ricarica non avviene se il pacco batteria è caldo (per esem -pio, subito dopo l'uso per un lavoro - ro pesante).

La spia arancione d'attesa rimane accesa finché il carica-batteria non diventa freddo. La ricarica comincia poi automaticamente.

1. Quando la ricarica è stata completenessa, la spia di ricarica comincera a lampeggiare rapidamente con il colore verde.

2. Qualora il gruppo batteria suaecessivamente freddo o non sia statoutilizzato per un lungo periodo ditempo, la spia di ricarica si accen -de. In quello caso la ricarica protettiva richiede più tempo rispetto allanormale ricarica della batteria.

Se un pacco batteria complemente ricaricato viene inserito di nuovo nel caricabatterie, la spia di carica si illumina. Dopo alcuni minuti la spia di caricamento inizier

a lampeggiare rapidamente per indicare che il caricamento è completato.

1. Se la spia di caricamento non si accende immediatamente dopo aver collegato il carica-batteria oppure se la spia non si spegne al termine del caricamento standard, rivolgetevi ad un rivenditore autorizzato.

Nota:

• Per caricare un pacco batteria freddo (al di sotto di 5^ (41^) ) in un luogo caldo, lasciare il pacco batteria nel locale per altre un'ora per permettere allo stesso di raggiungere la temperature ambiente. Altrimenti il gruppo batteria potrebbe non essere completenessricaricato.
• Lasciate raffreddare il caricatore quando caricate più di due pacchi batterie consecutivamente.
  Non inflate le dita nel foro di contatto per tenere in mano il carica-batterie o altri scopo.

ATTENZIONE:

Non usate l'energia fornita da un generatore a motore.
- Non coprite le presedaria di carica-batterie e gruppo batterie.
- Scollegare il caricatore quando non è usato.

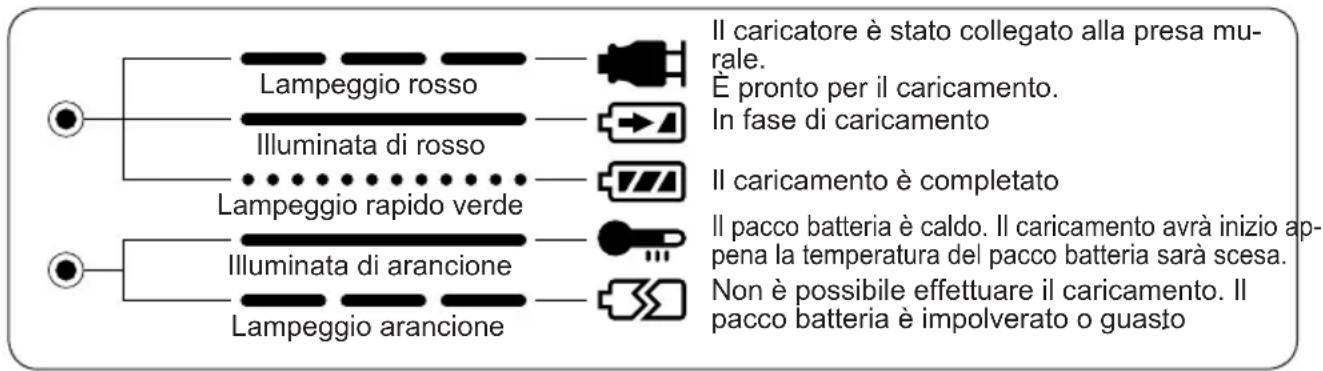

IV. INDICAZIONI DELLE SPIE

V. ACCESSORI

Usate solo delle punte adatte al formato del mandrino del trapano.

VI. APPENDICE

SELEZIONE VECLOCITA CONSIGLIATE

ATTENZIONE:

• USARE A BASSA VELOCITA QUANDO OCCORRE APPLICARE UNA FORZA ELEVATA DURANTE IL FUNZIONAMENTO. (L'uso ad alta velocità con l'applicazione di una forza elevata può provocare la rottura del motore).
• Usare la segunte tabella per selezionare la velocità alta o Bassa secondo l'impiego.

EY6903

	TRAPANATURA SERRAGGIO VITI
MATERIALIE/CONDIZIONE	MALTA/MATTONI	LEGNO / PINO STROBO	METALLO	TRAPANAZIONE FORI NEL METALLO	Viti da legno
		Spessore: 40 mm (1-37/64") o inferiore	Lamiera d'acciaio laminata a freddo (SPC) Spessore: 1,6 mm (1/16") o inferiore
ALTA Ø 10 mm	(3/8") o inferiore Non usato		Ø 4,5 mm(11/64") o inferiore	Non usato	Ø 3,5 mm (9/64") o inferiore
BASSA	Ø 10 mm (3/8") o inferiore (Funzionamento lento)	Ø 25 mm (63/64") o inferiore	Ø 13 mm (1/2") o inferiore	Ø 26 mm (1-1/64") o inferiore	Ø 6 mm (15/64") o inferiore

EY6932

	TRAPANATURA SERRAGGIO VITI
MATERIALIE/CONDIZIONE	MALTA/MATTONI	LEGNO / PINO STROBO	METALLO	TRAPANAZIONE FORI NEL METALLO	Viti da legno
		Spessore: 40 mm (1-37/64") o inferiore	Lamiera d'acciaio laminata a freddo (SPC) Spessore: 1,6 mm (1/16") o inferiore
ALTA Ø 10 mm	(3/8") o inferiore Non usato		Ø 6,5 mm(1/4") o inferiore	Non usato	Ø 4 mm (5/32") o inferiore
BASSA	Ø 13 mm (1/2") o inferiore (Funzionamento lento)	Ø 36 mm (1-27/64") o inferiore	Ø 13 mm (1/2") o inferiore	Ø 34 mm (1-11/32") o inferiore	Ø 6,8 mm (17/64") o inferiore

VII. CARATTERISTICHE TECHNICHE UNITÀ PRINCIPALE

Modello EY6903 EY6932
Capacità	Avvitamento viti	Viti a ferro	M3 ~ M5 M3 ~ M6
		Viti da legno	Ø 2,1 ~ Ø 5,8 mm (5/64" ~ 15/64") Ø	2,1 ~ Ø 6,8 mm (5/64" ~ 17/64")
		Viti da muratura	Ø 4 ~ Ø 6 mm (5/32" ~ 15/64")
	Perforazione	Malta/Mattoni	Ø 3 ~ Ø 10 mm (1/8" ~ 3/8") Ø 3 ~ Ø 13 mm (1/8" ~ 1/2")
		Legno	Ø 3 ~ Ø 25 mm (1/8" ~ 63/64") Ø 3 ~ Ø 36 mm (1/8" ~ 1-27/64")
		Metallo	Ø 1,5 ~ Ø 13 mm (1/16" ~ 1/2")
		Trapanazione fori nel metallo	Max. Ø 26 mm (1-1/64") Max. Ø 34 mm (1-11/32")
Motore Motore C.C. 12 V Motore C.C. 15,6 V
Nessuna velocità del carico		BASSA 80 ~ 550/giri/min
		ALTA 300 ~ 200/giri/min
Colpi al minuto		BASSA 1200 ~ 8250/colpi/min
		ALTA	4500 ~ 30000/colpi/min
Capacità del mandrino			Ø 1,5 ~ Ø 13 mm (1/16" ~ 1/2")
Torsione massima		BASSA	17,8 Nm, (182 kgf-cm or 158 in-lbs)	25,5 Nm, (260 kgf-cm or 225 in-lbs)
		ALTA	4,6 Nm, (47 kgf-cm or 41 in-lbs)	5,9 Nm, (60 kgf-cm or 52 in-lbs)
Forza del colpo			1,7 kN, (173 kgf, 370 lbs.f)
Lunghezza totale			236 mm (9-5/16")
Peso (con batteria)			2,2 kg, (4,9 lbs)	2,4 kg, (5,3 lbs)

PACCO BATTERIA

Modello	EY9200	EY9201	EY9230	EY9231
Batteria di accumulatori	Batteria Ni-MH
Tensione della batteria	12 V CC (1,2 V × 10 elementi) 15,6 V CC (1,2 V × 13 elementi)

CARICA-BATTERIA

Modello		EY0110
Valori elettrici nominali		Vedere la targhetta sulla parte Bassa del caricatore.
Peso		0,78 kg, (1,72 lbs)
Tempo di caricamento		7,2V	9,6 V	12V	15,6V	18V	24V
	1,2Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7Ah		EY9180	EY9101
			EY9182
			25 min.
	2,0Ah	EY9168	30 min. 60 min.	EY9106	EY9136		EY9117
		30 min.		in.
	3,0Ah			EY9200	EY9230		EY9210
				45 min. 90 min.
	3,5Ah			EY9201	EY9231	EY9251
				55 min.		65 min.

Note: Questa tabella può includere dei modelli non disponibili nella propria area. Fare riferimento al catalogo.
