EY6903 - Perceuse sans fil PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse-visseuse à percussion sans fil
Marque	Panasonic
Modèle	EY6903
Longueur hors tout	236 mm
Poids (avec batterie)	2,2 kg
Alimentation	Batterie Ni-MH 12 V CC (1,2 V × 10 piles)
Capacité de perçage - Mortier/Brique	Ø 3 ~ Ø 10 mm
Capacité de perçage - Bois	Ø 3 ~ Ø 25 mm
Capacité de perçage - Métal	Ø 1,5 ~ Ø 13 mm
Capacité de vissage - Vis machines	M3 ~ M5
Capacité de vissage - Vis à bois	Ø 2,1 ~ Ø 5,8 mm
Couple maximum (petite vitesse)	17,8 Nm
Vitesse à vide - Petite vitesse	80 ~ 550 tr/min
Vitesse à vide - Grande vitesse	300 ~ 2000 tr/min
Nombre de percussions - Petite vitesse	1200 ~ 8250 coups/min
Capacité du mandrin	Ø 1,5 ~ Ø 13 mm (sans clé)
Réglages de couple d'embrayage	5 positions + percussion
Sécurité	Verrouillage de l'interrupteur, frein de moteur, protection contre les surcharges
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas utiliser d'eau ni de solvants
Température de charge recommandée	0 °C ~ 40 °C
Chargeur compatible	EY0110
Batteries compatibles	EY9200, EY9201, EY9230, EY9231

FOIRE AUX QUESTIONS - EY6903 PANASONIC

Comment insérer ou retirer la batterie ?

Pour insérer la batterie, faites-la glisser dans le logement jusqu'à ce qu'elle s'encliquette. Pour la retirer, appuyez sur les deux talons latéraux et glissez-la hors du corps de l'outil.

Comment changer une mèche ?

Assurez-vous que le levier d'inversion est en position centrale (verrouillage). Tournez la bague de serrage du mandrin dans le sens inverse des aiguilles d'une montre pour desserrer, puis retirez la mèche. Pour insérer une nouvelle mèche, placez-la, serrez à la main dans le sens horaire, puis faites coulisser la bague vers la position VERROUILLAGE.

Comment inverser le sens de rotation ?

Utilisez le levier d'inversion marche avant/marche arrière situé près de la gâchette. Ne l'actionnez jamais lorsque le mandrin tourne encore. La position centrale verrouille l'interrupteur.

Quelle vitesse choisir pour percer du métal ?

Utilisez la petite vitesse (LOW) pour les matériaux durs comme le métal (jusqu'à Ø13 mm) et la grande vitesse (HIGH) pour le bois ou le mortier. Consultez le guide des vitesses dans la notice.

Combien de temps faut-il pour charger la batterie ?

Le temps de charge varie selon le modèle de batterie : environ 45 minutes pour une batterie 3,0 Ah (EY9200) avec le chargeur EY0110. Une batterie complètement déchargée peut nécessiter jusqu'à 24 heures si elle est neuve ou inutilisée depuis longtemps.

Que faire si le voyant du chargeur ne s'allume pas ?

Vérifiez que le chargeur est branché et que la batterie est bien insérée. Si la batterie est trop chaude ou trop froide, le témoin orange d'attente reste allumé jusqu'à ce qu'elle atteigne une température normale. Si le problème persiste, consultez un revendeur agréé.

Puis utiliser la perceuse comme tournevis manuel ?

Oui, l'outil dispose d'une fonction de verrouillage des mèches. Lorsque la gâchette n'est pas enfoncée et qu'un embout de vissage est verrouillé dans le mandrin, vous pouvez serrer ou desserrer des vis manuellement (jusqu'à 22,6 Nm).

Comment régler le couple de serrage ?

Tournez la bague de réglage du couple sur l'une des 5 positions numérotées (1 à 5). Plus le chiffre est élevé, plus le couple est important. Utilisez le réglage 5 pour les vissages puissants et la position T pour la percussion.

Que faire si la mèche se bloque pendant le perçage ?

Relâchez immédiatement la gâchette pour éviter une surcharge. Inversez le sens de rotation pour dégager la mèche, puis retirez-la délicatement. Ne forcez pas.

Comment entretenir la perceuse ?

Nettoyez l'outil avec un chiffon sec et propre. N'utilisez jamais d'eau, de solvants ou de produits volatils. Rangez l'outil dans un endroit sec et propre, avec le levier d'inversion en position centrale (verrouillé).

MODE D'EMPLOI EY6903 PANASONIC

Perceuse-visseuse à percussion sans fil

Trapano a percussioneenza filo

Line entierement les instructions suivantes avant de faire fonctionner l'appareil et conserver oe mode d'emploi a des fins de consultation ulterieure.

Lisez la brochure "Instructions relatives à la sécurité" et ce qui suit avant d'utiliser l'ordinateil.

I. REGLES DE SECURITECOMPIPLEMENTAIRES

1) N'oubliez pas que cette perceuse est toujours en état de fonctionner puisqu'elle est alimentée par batterie.
2) Sachez que lors du perçage d'un mur, d'un plancher, etc., la mèche peut venir en contact avec un fil électrique. NE TOUCHEZ NI AU MANDRIN NI AUX PARTIES METALLIQUES DE LA PERCEUSE! Maintenez la perceuse au moyen de la poignée en matière plastique afin d'éviter toute secousse électrique si la mèche venait en contact avec un fil électrique.
3) Si la mèche se bloque, mettez immedi- tement la perceuse hors tension afin d'éviter qu'une surcharge n'endom- mage la batterie ou le moteur. Dégagez la mèche en inversant le sens de rotation.
4) NE manœuvrez PAS le levier d'inversion marche avant - marche arrêté lorsque le commutateur principal est sur la position de marche. La batterie se déchargerait rapidement et la perceuse serait endommagée.
5) La température du chargeur peut s'élever en cours d'utilisation. Ce n'est pas la signe d'une anomalie de fonctionnement. Ne chargez pas la batterie pendant une longue période.
6) Nettoyez la perceuse au moyen d'un chiffon sec et propre. N'utilisez ni eau, ni solvant, ni produit de nettoyage volatil.
7) Lorsque vous rangez ou transportez l'outil, mettez le levier d'inversion marche avant - marche arrriere sur la position centrale (verrouillage de commutateur).
8) Veillez à ce que la perceuse ne soit pas soumise à des contraintes excessives provoquant l'arrêt du moteur parce que vous maintenez la gachette à mi-course.
9) Portez des lunettes lorsque vous utilisez l'outil pendant de longues périodes.
10) Les jeunes enfants et les infirmes ne doivent pas utiliser l'appareil sans surveillance.
11) Les jeunes enfants devraient être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

II.MONTAGE

Fixer ouPTRirer la meche

Remarque:

A la pose ou la dépose d'une mèche, assurez-vous que le levier d'inversion est sur la position de verrouillage (centre).

Cette perceuse est pourvue d'un mandrin dont le serrage n'exige pas l'utilisation d'une clé.

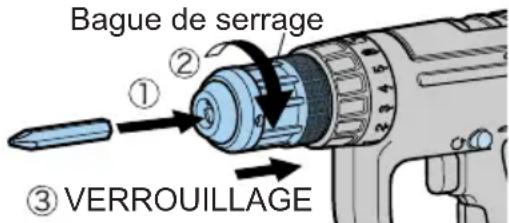

1. Pose d'une mèche

Introduisez la mèche et tournez à fond la bague de serrage du mandrin dans le sens des aiguilles d'une montre (vu de l'avant).

Faites coulisser la bague de serrage vers VERROUILAGE jusqu'à ce qu'elle s'encliquete.

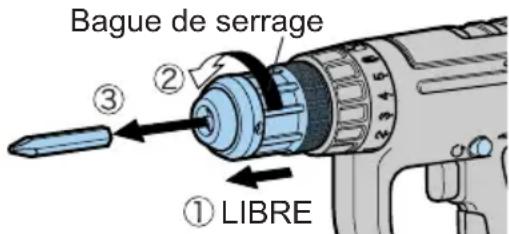

1. Dépose d'une mèche

Faites coulisser la bague de serrage vers LIBRE.

Tournez la bague de serrage dans le sens contraire des aiguilles d'une montre (vu de l'avant) pour libre la mèche.

Remarque:

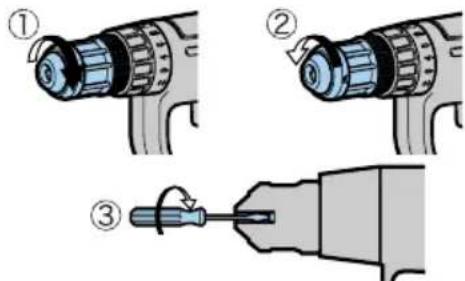

Si le mandrin presente un jeu excessif, ① introduisez la meche et serrez le mandrin en le tournant dans le sens des aiguilles d'une montre, ② ouvre les machoires du mandrin en devissant la bague de serrage, puis ③ serrez la vis (pas à gauche) en la tournant dans le sens contraire des aiguilles d'une montre (vu de l'avant).

Fixer ou retirer la batterie

1. Pour raccarder la batterie: Inserez la batterie. Elle s'encliquete pour indiquer le raccordement correct.

2. Pour-retirer la batterie: Appuyez sur les deux talons sur les cotés de la batterie. Glissez la batterie hors du corps de l'outil.

III.FONCTIONNEMENT

Fonctionnement de l'interrupteur

1. La vitesse augmente avec la force de pression sur la gachette. Lorsque vous commencerz à percer, appuyez légerement sur la gachette pour que l'outil commence à tourner lentement.
2. Une commandelectronique acircuit fermépermét d'obtenir uncouple elevé même a petite vitesse.
3. Le frein fonctionne lorsque vous rel achez la gachette, et le moteur s'arr ete alors immediatement.

Remarque:

Vous pourriez entendre un bruit de freinage lorsque le frein entre en fonction. Ceci est normal.

Utilisation du levier d'inversion marche avant - marche arrière

(Normal( Verrouillage/Inverse()

ATTENTION:

N'actionnez pas le levier d'inversion marche avant - marche arrrière tant que le mandrin de la perceuse ne se soit pas complètement arrêté de tourner. Une commande d'inversion pendant la rotation du mandrin pourrait endommager l'outil.

Commande de l'interrupteur pour une rotation en sens normal

1. Pour obtenir une rotation en sens normal, placez l'interrupteur en position de rotation en sens normal.
2. Appuyez légèrement sur la gachette pour que l'outil commence à tourner lentement.
3. La vitesse augmente en proportion de la force de pression exercée sur la gachette et ceci permet d'effectuer un serrage efficace des vis et de percer des trou. Le frein entre en action et le mandrin s'arrête de tournier immidiatement des que la gachette est relachée.
4. Ramenez le levier en position centrale lorsque vous n'utilise plus la perceuse (verrouillage de l'interrupeur).

Commande de l'interrupteur pour une rotation en sens inverse

1. Pour obtenir une rotation en sens inverse, placez l'interrupteur en position de rotation en sens inverse. Avant d'utiliser la perceuse, vérifie le sens de rotation.
2. Appuyez légèrement sur la gachette pour que l'outil commence à tourner lentement.
3. Ramenez le levier en position centrale lorsque vous n'utilise plus la perceuse (verrouillage de l'interrupeur).

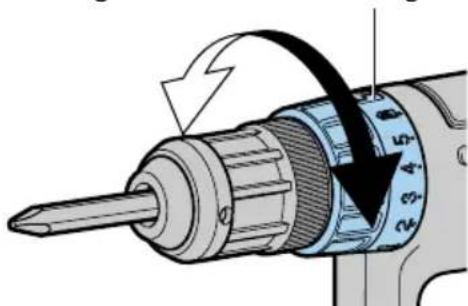

Ajustement du couple d'embrayage

Ajustez le coupleur à l'un des 5 réglages possibles, dans la position "2" ou "1" sur la tâche à effectuer.

ATTENTION:

Testez le réglage avant de faire fonctionner l'appareil.

Réglez l'échelle à cette ligne.

Références de réglage du couple

Réglage	Couple Emploi
1	Env 1,0 Nm(10kgf-cm ou 8,7 po-lbs.)	Vissage bornesVissage machinesVissage matérieltytendres
2	Env 1,5 Nm(15kgf-cm ou 13,0po-lbs.)
3	Env 2,5 Nm(25kgf-cm ou 21,7po-lbs.)
4	Env 3,4 Nm(35kgf-cm ou 30,5po-lbs.)	Vissage bois dur
5	Env 4,4 Nm(45kgf-cm ou 39,0 po-lbs.)
2	EY6903: 17,8 Nm(182 kgf-cm,158 in-lbs.) (Petite vitesse)EY6932: 25,5 Nm(260 kgf-cm,225 in-lbs.) (Grande vitesse)	Vissage et perçagepuissants
T	Percussion	Perçage mortier,brique,etc.

Fonction de verrouillage des mèches

1. L'outil peut être utilisé comme un tournevis manuel (jusqu'à 22,6Nm, 230kgf-cm, 199 po-lb) lorsque la gachette est libre et qu'une mèche de vissage y est verrouillée.

Le léger jeu du mandrin n'est pas le signe d'une anomalie de fonctionnement.

1. Cette fonction permet de serrer des vis nécessitant un couple supérieur au couple maximum de la visseuse (position sur le mandrin), de vérifier le serrage d'une vis ou de desserrer une vis trop serrée.

Selection de la vitesse

Choisissez la petite ou la grande vitesse selon le travail à effectuer. Plus vous appuyez sur la gachette de contrôle de vitesse, plus la vitesse est grande.

	Vitesse sans charge	Couple
Petite vitesse	80 - 550/min (rpm)	Puissant
Grande vitesse	300 - 2000/min (rpm)	Faible

ATTENTION:

• Vérifiez le/selecteur de vitesse avant utilisation.
  Utilisez la petite vitesse lorsqu'une grande force est requise. (Le moteur pourrait tomber en panne si vous utilisiez la grande vitesse pour une grande force.)
• Ne manoeuvrez pas le sélecteur de vitesse (LOW-HIGH) quand vous appuyez sur la gachette. Cela peut endommager la batterie ou le moteur.
• Reportez-vous à l'annexe "VITESES RECOMMANDEE".

Pour un usage approprié de la batterie

Batterie Ni-MH (EY9200/EY9201/EY9230/EY9231)

Rechargez la batterie Ni-MH compl etement avant de la ranger, afin delui assurer une durée de vie plus longue.
Le niveau de température ambiente moyenne se situe entre 0^ (32^) et 40^(104^) .
Si la batterie est utilisée alors que sa température est inférieure à 0^ (32^) , l'outil pourrait ne pas fonctionner correctement. Dans ce cas, rechargez complètement la batterie pour rétablier son fonctionnement normal.
Lorsque vous n'utilisez pas la batterie, éloignez-la d'autres objets métalliques tels que: trombones, pièces de monnaie, clés, clous, vis et autres petits objets métalliques susceptibles de connecter les bornes entre elles.
Si vous court-circuitez les bornes de la batterie, vous risquez de cause des étincelles, de vous brûler ou de provoquer un incendie.
Lorsque you utilisez l'outil avec une batterie Ni-MH, assurez-vous que la piece soit bien ventilée.

Longévité des batteries

Les batteries rechargeables ont une longévite limitee. Si le temps de fonctionnement devient tres court apres la recharge, remplacez la batterie par une neue.

Remarque:

L'emploi en environnement très froid ou très chaud peut réduire la capacité de fonctionnement par charge.

Recyclage de la batterie ATTENTION:

Par souci de respect de l'environnement et de recyclage des matériaux, veilles àmettre au rebut dans un site officiellement recommandé, s'il en existe dans votre pays.

Recharge

Remarque:

Chargez une nouvelle batterie, ou une batterie qui n'a pas ete utilisee pendant une pereode prolongee, pendant 24 heures pour lui redonner sa pleine capacite.

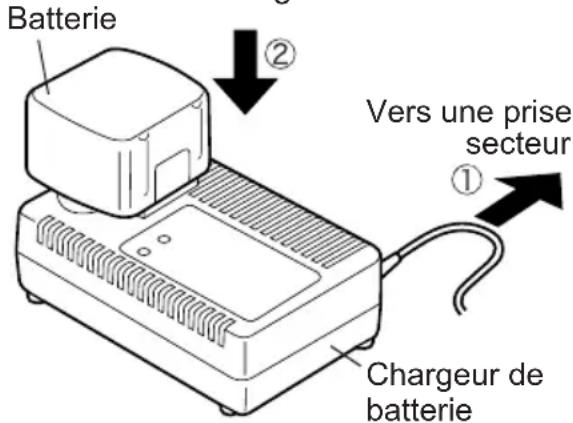

Chargeur de batterie (EY0110)

1. Branchez le cordon d'alimentation du chargeur dans une prise secteur.

Remarque:

Des étincelles peuvent être produites lorsque la fiche est introduite dans la pri se d'alimentation secteur; toutefois, ceci ne pose aucun problème de sécurité.

1. Introduisez soigneusement la batterie dans le chargeur.

1. Pendant la charge, le témoin s'allume.

Lorsque la charge est terminée, un interrupteur electronique s'actionne pour protégger la batterie.

• La charge ne peut pas etre réalisée si la batterie est chaude (par exemple, a la suite d'un long travail de perçage).

Dans ce cas, le témoin d'attente, de couleur orange, reste allumé tant que la batterie n'est pas revenue

a une température normale. La charge commence alors automatiquement.

1. Une fois la charge terminée, le t'émoin de charge clignote rapidement en vert.

2. Lorsque la batterie a subi pour quelque raison que ce soit une tempéra-ture trop BASSE, ou si la batterie n'a pas ete utilisée pendant longtemps, le témoin de charge s'allume. Dans ce cas, il faudra un temps plus long que le temps de charge standard pour charger complètement la batterie.

Si une batterie complètement chargee est a nouveau insereed dans le chargeur, le témoin de charge s'allume. Aprees quelques minutes, le voyant de charge risque de clignoter rapidement pour indiquer que la charge est terminée.

1. Si levoyant de charge ne s'allume pasimmédiatement après le branchement du chargeur ou, si après la durée de charge standard, levoyant ne s'éteint pas, consultez un revendeur agrée pour de l'assistance technique.

Remarque:

• Lorsqu'une batterie froide (endessous de 5^ (41^) ) doit être rechargeée dans une piece chaude, laissez la batterie dans la piecependant une heures au moins et rechargez-la quand elle a atteint la température ambiente. Sinon, il est possible que la batterie ne soit pas complètement chargee.

• Refroidissez le chargeur quand vous rechargez plus de deux ensembles à la suite.

• Ne mettez pas vos doigts dans les troughs des connecteurs lorsque vous prenez les chargeurs ou à n'importe celle occasion.

ATTENTION:

Nutilisez pas de source d'alimentation provenant d'un générateur de moteur.

• Ne bouchez pas les trouss d'airation du chargeur et de la batterie.

• Débrancher le chargeur lorsqu'il ne doit pas être utilisé.

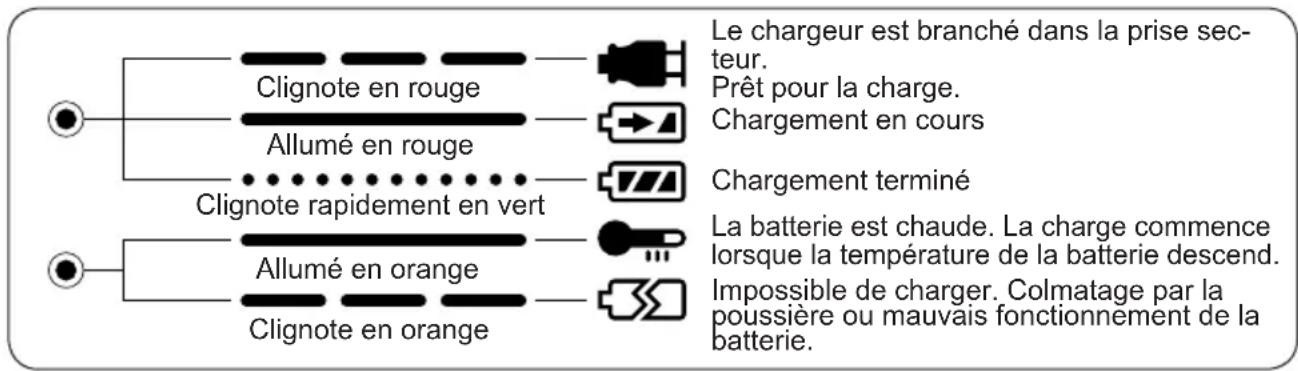

IV. INDICATIONS DUTEMOIN

V.ACCESSOIRES

Utilisez uniquement des mèches allant sur le porte-foret de la perceuse.

VI. ANNEXE

VITESSE RECOMMANDEE

ATTENTION:

• UTILISEZ LA PETITE VITESSE LORSQU'UNE GRANDE FORCE EST REQUISE. (Le moteur pourrait tomber en panne si vous utilisiez la grande vitesse pour une grande force.)
• Servez-vous du tableau suivant comme d'un guide pour sélectionner la petite ou grande vitesse selon le travail à effectuer.

EY6903

	PERCAGE				SERRAGE DES VIS
MATERIALIAU/ CONDITION	MORTIER/ BRIQUE	BOIS / PIN METAL	AL	SCIE A CHANTOUR- NER LE METAL	Vis à bois
		Epaisseur : 40 mm (1-37/64") ou moins	Plaque d'accier laminé à froid (SPC) Epaisseur: 1,6 mm (1/16") ou moins
Grande vitesse	Ø 10 mm (3/8") ou moins	Non utilisée	Ø 4,5 mm(11/64") ou moins	Non utilisée	Ø 3,5 mm (9/64") ou moins
Petite vitesse	Ø 10 mm (3/8") ou moins (perçage lent)	Ø 25 mm (63/64") ou moins	Ø 13 mm (1/2") ou moins	Ø 26 mm (1-1/ 64") ou moinsr	Ø 6 mm (15/64") ou moins

EY6932

	PERCAGE				SERRAGE DES VIS
MATERIALIAU/ CONDITION	MORTIER/ BRIQUE	BOIS / PIN METAL	AL	SCIE A CHANTOUR- NER LE METAL	Vis à bois
		Epaisseur : 40 mm (1-37/64") ou moins	Plaque d'accier laminé à froid (SPC) Epaisseur: 1,6 mm (1/16") ou moins
Grande vitesse	Ø 10 mm (3/8") ou moins	Non utilisée	Ø 6,5 mm(1/4") ou moins	Non utilisée	Ø 4 mm (5/32") ou moins
Petite vitesse	Ø 13 mm (1/2") ou moins (perçage lent)	Ø 36 mm (1-27/64") ou moins	Ø 13 mm (1/2") ou moins	Ø 34 mm (1-11/ 32") ou moins	Ø 6,8 mm (17/64") ou moins

VII. SPECIFICATIONS

UNITE PRINCIPALE

Modèle EY6903 EY6932
Capacité	Vissage	Vis machines M3 ~ M5	M3 ~ M6
		Vis à bois	Ø 2,1 ~ Ø 5,8 mm (5/64" ~ 15/64") Ø	2,1 ~ Ø 6,8 mm (5/64" ~ 17/64")
		Vis de maçonneorie Ø 4	~ Ø 6 mm (5/32" ~ 15/64")
	Perçage	Mortier/Brique	Ø 3 ~ Ø 10 mm (1/8" ~ 3/8") Ø 3 ~	Ø 13 mm (1/8" ~ 1/2")
		Bois	Ø 3 ~ Ø 25 mm (1/8" ~ 63/64") Ø 3 ~ Ø 36 mm (1/8" ~ 1-27/64")
		Métal Ø 1,5 ~ Ø 13 mm	(1/16" ~ 1/2")
		Scie à chantourer le métal	Max. Ø 26 mm (1-1/64") Max. Ø 34 mm (1-11/32")
Moteur Moteur CC 12 V Moteur CC 15,6 V
Vitesse sans charge		Petite vitesse	80 ~ 550/min (rpm)
		Grande vitesse	300 ~ 2000/min (rpm)
Nombre de percus-sions par minute		Petite vitesse	1200 ~ 8250/min (ppm)
		Grande vitesse	4500 ~ 30000/min (ppm)
Capacité du mandrin			Ø 1,5 ~ Ø 13 mm (1/16" ~ 1/2")
Couple maximum		Petite vitesse	17,8 Nm, (182 kgf-cm ou 158 po-lb)	25,5 Nm, (260 kgf-cm ou 225 po-lb)
		Grande vitesse	4,6 Nm, (47 kgf-cm ou 41 po-lb)	5,9 Nm, (60 kgf-cm ou 52 po-lb)
Force de percussion			1,7 kN, (173 kgf, 370 lbs.f)
Longueur hors tout			236 mm (9-5/16")
Poids (avec batterie)			2,2 kg, (4,9 lbs)	2,4 kg, (5,3 lbs)

BATTERIE

Modèle	EY9200	EY9201	EY9230	EY9231
Stockage de la batterie Batterie Ni-MH
Tension de la batterie	12 V CC (1,2V × 10 piles)		15,6 V CC (1,2V × 13 piles)

CHARGEUR DE BATTERIE

Modèle		EY0110
Tension électrique		Voir la plaque signalétique se trouvant sur le côte inférieur du chargeur.
Poids		0,78 kg, (1,72 lbs)
Durée de chargement		7,2V	9,6 V	12V	15,6V	18V	24V
	1,2Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7Ah		EY9180	EY9101
			EY9182
			25min.
	2,0Ah	EY9168		EY9106	EY9136		EY9117
		30 min.		30 min.			60 Minuten
	3,0Ah			EY9200	EY9230		EY9210
				45 min.			90 Minuten
	3,5Ah			EY9201	EY9231	EY9251
				55 min.		65 min.

Remarque: Ce tableau peut inclure des modèles non disponibles dans votre région. Consultez le catalogue.

Ajuste del par motor
