BEDIENUNGSANLEITUNG EY7551 PANASONIC

Original-Anleitung: Englisch Übersetzung der Original-Anleitung: Andere Sprachen

Dieses Werkzeug, als komplette Einheit mit einem Akku, erfüllt die entsprechenden IP-Schutzgrade auf der Basis der IEC-Vorschriften.

Definition des IP-Codes

IP5X: Staubeintritt wird nicht vollständig verhuet, aber Staubarf nicht in einer Menge eindringen, die den zufriedenden stellenden Betrieb des Werkzeugs beintrachtigt oder die Sicherheit gefährdet (Für den Fall, dass Talkumpuder unter 75 m in das Werkzeug eindringt).

IPX6: Wasser, das durch kräftrige Düsen aus allen Richtungen gegen das Werkzeug gespritzt wird, daß keine schädlichen Auswirkungen haben (Für den Fall, dass eine Wassermenge von ca. 100 L/min mit normaler Temperatur aus 3 m Entfernung 3 Minuten lang durch eine Düse von 12,5 mm Innendurchmesser in das Werkzeug injiziert wird).

EINGESCHRANKTE GARANTIE

Die Schutzart IP56 qualifiziert diese Maschine für minimale Auswirkung von Wasser oder Staub, aber nicht für die Zusicherung der Leistung unter solchen Bedingungen. Weitere Einzelheiten zur Funktionstüchtigkeit finden Sie in den Sicherheits- und Gebrauchsanweisungen.

Lesen Sieittevor derersten Inbetriebnahme deseses Gerates das separate Handbuch „SicherheitsmaBregeln" sorgfaltig durch.

I. WEITERE WICHTIGESICHERHEITSREGELN

1) Geeigneten Gehorschutz tragen, wenn das Werkzeug längerere Zeit im Betrieb ist!
2) Denken Sie daran, dass das Werkzeug ständig betriebsbereit ist, da es nicht an die Steckdose angeschlossen werden muss.
3) Beim Schrauben in Wände, Fußboden usw. können stromfuhrende Kabel berührt werden. DAHER NIE DAS VIERKANTSCHNELLSPANFFUTTER ODER ANDERE VORDERE METALLTEILE BERUHREN! Das Werkzeug beim Schrauben nur am Kunststoffgriff halten, um in solchen Fällen vor elektrischen Schlägen geschützt zu sein.

4) Betätigen Sie den Rechts-/Linkslauf-Umschalthebel NICT, wenn der Hauptschalter eingeschaltet ist. Der Akku entländt sich sonst Schnell, und das Gerät kann beschädigt werden.
5) Beim Aufladen kann sich das Ladegerät etwas erhitzen. Dies ist normal. Den Akku dazu NICHT über lange Zeit aufladen.
6) Stellen Sie den Rechts-/Linkslauf-Umschalthebel zum Lagern oder Tragen des Werkzeugs auf die Mittenstellung (Schaltersperre).
7) Belasten Sie das Werkzeug nicht, indem Sie den Elektronikschalter halb gedrückt halten (Drehzahlregelmodus), sodass der Motor stehen bleibt.

Symbol	Bedeutung
V	Volt
---	Gleichstrom
n0	Leerlaufdrehzahl
... min-1	Drehzahl oder Hubzahl pro Minute
Ah	Akkukapazitat in Ampere Stunden
	Lesen Sie die Bedienungsanleitung vor Gebrauch.
	Nur für Inneneinsatz.

WARNING:

• Verwenden Sie nur die Panasonic-Akkus, die für den Einsatz mit dieser Akku-Maschine ausgelegt sind.
• Panasonic übernimmt keine Verantwortung für etwaige Schäden oder Unfälle, die durch den Gebrauch von recyclen oder gefällschemten Akkus verursacht werden.
• Werfen Sie den Akku nicht ins Feuer, und setzen Sieihn auch keiner übermaßigen Wärme aus.
• Unterlassen Sie das Einschlagen von Nageln in den Akku sowie Erschüttern, Zerlegen oder Abändem des Akkus.

• Achten Sie darauf, dass keine Metallgegenstände mit den Kontakten des Akkus in Berührung kommt.

• Unterlassen Sie das Tragen oder Aufbewahren des Akkus zusammen mit Nageln oder ähnlichen Metallgegenständen im Selben Behalter.

• Laden Sie den Akku nicht an einem freißen Ort, wie z. B. in der Nähe eines Feuers oder in direktem Sonnenlicht. Anderenfalls kann der Akku überhitzen, Feuer fangen oder explodieren.
• Verwenden Sie nur das zugehörige Ladegerät zum Laden des Akkus. Anderenfalls kann der Akku auslaufen, überhitzen oder explodieren.
• Nachdem Sie den Akku von der Maschine oder dem Ladegerät abgenommen haben, bringen Sie stets die Akkuabdeckung wieder an. Anderenfalls konnten die Akkukontakte kurzgeschlossen werden, was zu einem Brand führen kann.
• Wenn der Akku schwach geworden ist, ersetzen Sieihn durch einen neuen. Fortgesetzter Gebrauch eines beschädigten Akkus kann zu Wärmeerzeugung, Entzündung oder Bruch führen.

II. BAUGRUPPE

Anbringen oder Abnehmen des Bits

HINWEIS:

• Trennen Sie vor dem Anbringen oder Abnehmer eines Bits den Akku vom Werkzeug ab, oder stellen Sie den Elektronikschalter auf die Mittelstellung (Schaltersperre).

• Die Hülse des Schnellspannfurters halten und vom Schrauber herausziehen.

• Den Bit in das Bohrfutter einsetzen. Die Hülse loslassen.
• Der Ring springt in seine Ausgangsposition zurück, wenn er losgelassen wird.
• An dem Bit ziehen, um sicherzustellen, das er nicht abgezogen werden kann.
• Zum Entfernen des Bits die Hülse auf die gleiche Weise herausziehen.

VORSICHT:

• Wenn der Ring nicht in seine Ausgangsposition zurückkehrt oder wenn sich der Bit lost, wenn an ihm gezogen wird, wurde der Bit nicht ordnungsgemäß eingesetzt. Vor der Inbetriebnahme sicherstellen, dass der Bit ordnungsgemäß befestigt ist.

Verwenden Sie 6,35-mm-(1/4")-Sechskant-bits.

Um einwandfrei Sicherung des Bits zu gewährleisten, verwenden Sie nur Sechs-kantbits mit 9,5 mm (3/8") Arretierung.

Anbringen oder Abnehmen einer Stecknuss

1. Anbringen einer Stecknuss

Bringen Sie die Stecknuss an, indem Sie die Fassung an der Unterseite der Stecknuss auf den Vierkant am Werkzeug schieben.

Vergewissern Sie sich, dass die Stecknuss fest mit dem Werkzeug verbunden ist.

1. Abnehmer einer Stecknuss

Ziehen Sie die Stecknuss ab.

HINWEIS:

Anbringen oder Abnehmen von

Originalzubehör und Stecknüssen

Halten Sie das Werkzeug über dem Gefrierpunkt (0^) , wenn Sie Originalzubehör und Stecknösue am Vierkant des Werkzeugs anbringen oder davon abnehmen. Das Gummikissen im Vierkant, das die Kugel hochdrückt, kann unterhalb des Gefrierpunkts hart werden. Dies erfordert zusätzliche Kraft beim Abnehmer und Anbringen von Stecknösuen.

Anbringen oder Abnehmen des Akkus

1. Zum Anschließen des Akkus:

Die Ausrichtmarkierungen aufeinander austrichten, und den Akku anbringen.
- Den Akku einschieben, bis er einrastet.

Ausrichtmarkierungen

1. Zum Entfernen des Akkus: Zum Abnehmer des Akkus am Knopf an der Vorderseiteziehen.

III. BETRIEB

WARNING!

• Atmen Sie nicht den vom Werkzeug oder vom Akkupack ausströmenden Rauch ein, da er gesundheitsschädlich sein kann.

[Hauptteil]

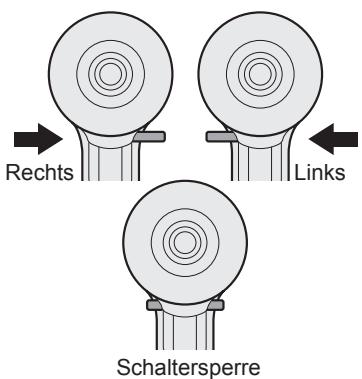

Umschalten und Betätigungs des Rechts-/Linkslauf-Umschalthebels

VORSICHT:

Nicht den Rechts-/Linkslauf-Umschalthebel betätigten, bevor der Bit vollständig zur Ruhe gekommen ist, um Schäden zu verhindern.

Rechtslauf-Schalterbetätigung

1. Für Rechtslauf den Hebel drucken.

2. Drücken Sie den Schalterleitung, um das Werkzeug langsam zu starten.

3. Die Drehzahl nimmt zu, je stärker der Auslöser gedrückt wird, um effizientes Anziehen von Schrauben zu erfolglichen. Beim Loslassen des Auslösers wird die Bremse betätigrt und der Bit sofort angehalten.

4. Nach der Verwendung den Hebel auf die Mittelposition zusückstellen (Schaltersperre).

Linkslauf - Schalterbetätigung

1. Für Linklauf den Hebel drucken. Die Drehrichtung vor dem Betrieb prufen.
2. Drücken Sie den Schalterleitung, um das Werkzeug langsam zu starten.
3. Nach der Verwendung den Hebel auf die Mittelposition zusückstellen (Schaltersperre).

VORSICHT:

• Um übermäßig Temperaturanstieg der Werkzeugoberfläche zu vermeiden, sollte das Werkzeug nicht kontinuierlich mit zwei oder mehr Akkus betrieben werden. Das Werkzeug muss vor dem Anschluss eines anderen Akkus abkühlen.

Verwendendes Riemenhakens

WARNING!

• Unbedingt den Riemenhaken am Hauptgerät sicheren befestigen, indem die Schraube fest angezogen wird. Wenn der Riemenhaken am Hauptgerät nicht gut befestigt ist, kann sich der Haken losen und das Hauptgerät herunterfallen.
  Dies kann einen Unfall oder Verletzungen zur Folge haben.
• Überprüfen Sie die Festigkeit der Schraube regelmäßig. Ist sie locker, muss sie fest angezogen werden.
• Den Riemenhaken unbedingt sicher und gut am Gürtelriemen oder einem anderen Riemen befestigen. Darauf achten, dass das Gerät nicht vom Riemen abrucht. Dies kann einen Unfall oder Verletzungen zur Folge haben.
• Wenn das Hauptgerät vom Riemenhaken gehalten wird, nicht damit springen oder laufen. Anderenfalls kann der Haken abrutschen und herunterfallen.

Dies kann einen Unfall oder Verletzungen zur Folge haben.

• Wenn der Riemenhaken nicht verwendet wird, unbedingt in seine Lagerposition bringen. Der Riemenhaken konnte sich irgendwo verfangen.
  Dies kann einen Unfall oder Verletzungen zur Folge haben.
• Wenn Sie das Werkzeug mit dem Gurtelhaken an den Hüftgürtel hangen, bringen Sie außer Schrauberbits keine anderen Bits am Werkzeug an.

Ändern der Befestigungsseite des Riemenhakens

Der Riemenhaken kann auf beiden Seiten des Gerätes befestigt werden.

1. Entfernen des Hakens

(1) Entfernen Sie die Schraube.
(2) Ziehen Sie den Haken hers.

1. Befestigen des Hakens auf der anderen Seite

(1) Führren Sie den Haken auf der anderen Seite ein.
(2) Ziehen Sie die Schraube gut fest.

Bedienfeld

(1) Wahl des Schlagkraftmodus

• Wahlen Sie einen von 3 Schlagkraftmodi (Schwach, Mittel, Stark).

Drucken Sie die Schlagkraftmodus-Wahltaste. Der Modus wechselmt mit jedem Drucken der Tastes auf „Stark“, „Mittel“ oder „Schwach“.

Der Schrauber wurde werkssheitig vom Hersteller auf den Schlagkraftmodus „Stark" eingestellt.

Tabelle fur empfohlene Arbeitsrichtlinien

Schlagkraftmodus-anzeige	Empfohlene Anwendung
H 0-2300 U/min/0-2500 U/min und0-3000 S/min/0-3300 S/min/0-3500 S/min	Arbeiten, die ein starkes Drehmoment erfordern, wenn keine Gefahr besteht, dass die Schraube bricht, ihr Kopf abschert, oder das Bit sich lost. (Diese Einstellung liefert das maximale Drehmoment.) Geeignete Anwendungen:Anziehen von M8- und größeren SchraubenAnziehen von langen Schrauben bei Innenverschalungsarbeiten
M 0-1400 U/min und0-2800 S/min	Arbeiten, die ein begrenztes Drehmoment erfordern, wenn die Gefahr besteht, dass die Schraube bricht oder ihr Kopf absichert. (Diese Einstellungbegrenzt das Drehmoment.) Geeignete Anwendungen:Anziehen von Schrauben mit kleinerem Durchmesser (M6)Anziehen von Metalschrauben beim Installieren von Beschlagen
S 0-1000 U/min und0-2000 S/min	Arbeiten, die ein begrenztes Drehmoment erfordern, wenn die Gefahr besteht, dass die Schraube bricht, ihr Kopf absichert, oder der Bit sich lost und eine fertige Außenflüchte beschädigt.(Diese Einstellung begrenzt das Drehmoment.)Geeignete Anwendungen:Anziehen von Schrauben, die kleiner als M6 sind und leicht abscherenAnziehen von Schrauben in FormpressmaterialInstallieren von Gipsbau-platten

• S/min = Schläge pro Minute

Vermeiden Sie das wiederholte Niederträcken des Schalters, wenn die Bolzen und Schrauben richtig festgezogen sind.

Anderenfalls kann der Start der Drehbewegung verzögt wurden oder die Schlagkraftmodusanzeige blinken, so dass der Start der Drehbewegung verhindert wird, um die Schaltkreise zu schützen.

(2) LED-Leuchte

Betätigten Sie vor der Benutzung der LED-Leuchte einzelmal den EinAus-Schalter.

Drucken Sie die LED-Leuchten-Einschalttaste

Die Leuchte besteht nur sehr weniger Strom und beeinträchtigt nicht die Leistung der Maschine oder die Akkukapazität während der Benutzung.

VORSICHT:

Die eingebaute LED dient zur vorübergehenden Beleuchtung des kleinen Arbeitsbereichs.
- Benutzen Sie sie nicht als Ersatz für eine reguläre Taschenlampe, weil sie nicht hell genug ist.
Die LED-Leuchte schaltet sich aus, wenn die Maschine 5 Minuten lang nicht benutzt wird.

Vorsicht: SEHEN SIE NICT IN DEN STRAHL.

Die Benutzung von Bedienelementen oder Einstellungen, oder die Durchführung von Vorgängen, die hier nicht beschrieben sind, kann zu gefährlicher Strahlungsfreisetzung führen.

(3) Überhitzungs-Warnlampe
Aus (normaler Betrieb)

Blinken: Überhitzung Zeigt an, dass der Betrieb wegen Akku-Überhitzung angehalten wurde.

Die Überhitzungs-Schutzfunktion hält den Schrauberbetrieb an, um den Akku im Falle einer Überhitzung zu schützen. Wenn diese Funktion aktiv ist, blinking die Überhitzungs-Warnlampe am Bedienfeld.

• Falls die Überhitzungs-Schutzfunktion aktiviert wird,让他们 den Schrauber grundlich abkühlen (mindestens 30 Minuten). Der Schrauber ist wieder einsatzbereit, wenn die Überhitzungs-Warnlampe erlischt.
• Vermeiden Sie einen Betrieb des Schraubers, bei dem die Überhitzungs-Schutzfunktion wiederholt aktiviert wird.

(4) Akkuladungs-Warnlampe

Aus (normaler Betrieb)

Blinken (Keine Ladung) Akkuschutzfunktion aktiv

Übermaßiges (vollständiges) Entladen von Li-lon-Akkus führt zu einer erheblichen Verkürzung ihrer Lebensdauer. Der Schrauber ist mit einer Akkuschutzfunktion ausgestattet, die übermaßiges Entladen des Akkus verhindert.

Die Akkuschutzfunktion wird unmittelbar vor der Erschöpfung des Akkus aktiviert und bewirkt Blinken der Akkuladungs-Wamlampe.
- Wenn Sie bemerken, dass die Akkuladungs-Warnlampe blinkt, laden Sie den Akku unverzüglich auf.

[Akku]

Für richtig Gebrauch des Akkus

Li-Ion-Akku (EY9L40/EY9L41)

Um eine möglichst lange Lebensdauer des Li-lon-Akkus zu erzielen, lagern Sie ihn nach dem Gebrauch, ohne ihn aufzuladen.
- Achten Sie beim Laden des Akkus darauf, dass die Kontakte am Ladegerät frei von Fremdstoffen, wie z. B. Staub und Wasser usw., sind. Reinigen Sie die Kontakte vom dem Laden des Akkus, falls Fremdstoffe auf den Kontakten vorhanden sind.

Die Lebensdauer der Akkukontakte kann durch Anhaften von Fremdstoffen, wie z. B. Staub und Wasser usw., während des Betriebs beeinträchtigt werden.

• Wenn Sie den Akku nicht benutzen, halten Sieihn von Metallgegenständen fern: Buroklammern, Munzen, Schlüssel, Nagel, Schrauben oder andere keine Metallgegenstände können die Kontakte kurzschreiben.
  Das Kurzschlieben der Akkukontakte kann Funken, Verbrennungen oder einen Brand verursachen.
  Sorgen Sie bei Benutzung des Akkus fur ausreichende Beluftung des Arbeitsplatzes.

• Wenn der Akku vom Werkzeug-Hauptteil abgenommen wird, ist die Akkuabdeckung sofort anzubringen, um zu verhufen, dass die Akkukontakte durch Staub oder Schmutz verunreinigt werden und ein Kurzschluss verursacht wird.

Lebensdauer des Akkus

Der Akku hat nur eine begrenzte Lebensdauer. Wenn auch nach einer ordnungsgemüssen Ladung die Betriebszeit extrem kurz ist, muss der Akku erneuert werden.

Batterie-Recycling

ACHTUNG:

Um Umweltschutz und Material-Recycling zu gewährleisten, müssen Sie die Batterie zur ortlichen Entsorgungsstelle bringen, falls eine solche in Ihr dem Land vorhanden ist.

[Ladegerät]

Laden

Vorsichtsmaßnahmen für Li-Ion-Akkus

• Falls die Temperatur des Akkus unter etwa -10^ abfällt, wird der Ladevorgang automatisch abgebrochen, um eine Verschlechterung des Akkus zu verhufen.

Allgemeine Vorsichtsmaßnahmen für Li-Ion/Ni-MH/Ni-Cd-Akkus

• Der Umgebungstemperaturbereich liegt zwischen 0^ und 40^ .
  Wenn der Akku bei einer Akkuttemperatur unter 0^ benutzt wird, Funktioniert die Maschine möglicherweise nicht einwandfrei.
• Wenn ein kalter Akku (von etwa 0^ oder weniger) in einem warmen Raum aufgeladen werden soll, halten Sie den Akku für mindestens eine Stunde in dem Raum und laden Sieihn auf, wenn er sich auf Raumtemperatur erwartt hat.
• Den Akku abkühlen setzen, wenn er mehr als 2 × hintereinander aufgeladen wurde.
• Stecken Sie ihre Finger nicht in die Kontaktöffnung, um das Ladegerät festzhalten oder bei anderen Gelegenheiten.

VORSICHT:

Um die Gefahr eines Brandes oder Schadens am Ladegerät zu verhindern.

• Keinen Motorgenerator als Spannungs-quelle benutzen.
• Decken Sie die Entlüftungsöffnungendes Ladegerätes und den Akku nicht ab.
  Trennen Sie das Ladegerät vom Stromnetz, wenn es nicht benutzt wird.

Li-Ion-Akku

HINWEIS:

Beim Kauf ist Ihr Akku nicht voll aufgeladen. Laden Sie daher den Akku vor Gebrauch auf.

Ladegerät (EY0L80)

1. Ladegerät an Wandsteckdose anschließen.

HINWEIS:

Beim Einführren des Steckers in eine Netzsteckdose konnen Funken erzeugt werden, was jedoch in Bezug auf die Sicherheit kein Problem darstellt.

1. Akku fest in das Ladegerät schieben.

1 Die Ausrichtmarkierungen austrichten, und den Akku in den Schacht des Ladegerates einsetzen.
2 In Pfeilrichtung nach vom schieben.

Ausrichtmarkierungen

1. Wahrend des Ladens leuchtet die Lade-kontrollampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

Das Laden beginnt nicht, solange der Akku noch heißt ist (wie z.B. unmittelbar nach intensivem Gebrauch).
Die Bereitschaftslampe blinkt in Orange, bis der Akku abgekühlt ist.
Das Laden beginnt dann automatisch.

1. Die Ladekontrolllampe (grün) blinkt langsam, wenn der Akku zu etwas 80% aufgeladen ist.

2. Wenn der Ladevorgang beendet ist, beginnt die Ladekontrolllampe schnell in Grun zu blinken.

3. Falls die Akkutemperatur 0^ oder weniger beträgt, dauert der Ladevorgang bis zur vollen Aufladung des Akkus länger als die normale Ladezeit.

Selbst wenn der Akku voll aufgeladen ist, hat er nur etwa 50% der Leistung eines voll aufgeladenen Akkus bei normaler Betriebstemperatur.

1. Falls die Betriebslampe nicht unmittelbar nach dem Anschluss des Ladegerats aufleucht oder die Ladekontrollampe nach Ablauf der normalen Ladezeit nicht schnell in Grün blinkt, konsultieren Sie einen Vertragshandler.

2. Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrolllampe auf. Nach einigen Minuten beginnnt die Ladekontrolllamperascher zu blinken und zeigt an, dass der Ladevorgang abgeschlossen ist.

3. Nehmen Sie den Akku bei angehobenem Akku-Entriebelungsknopfab.

Akku- Entriegelungsknopf

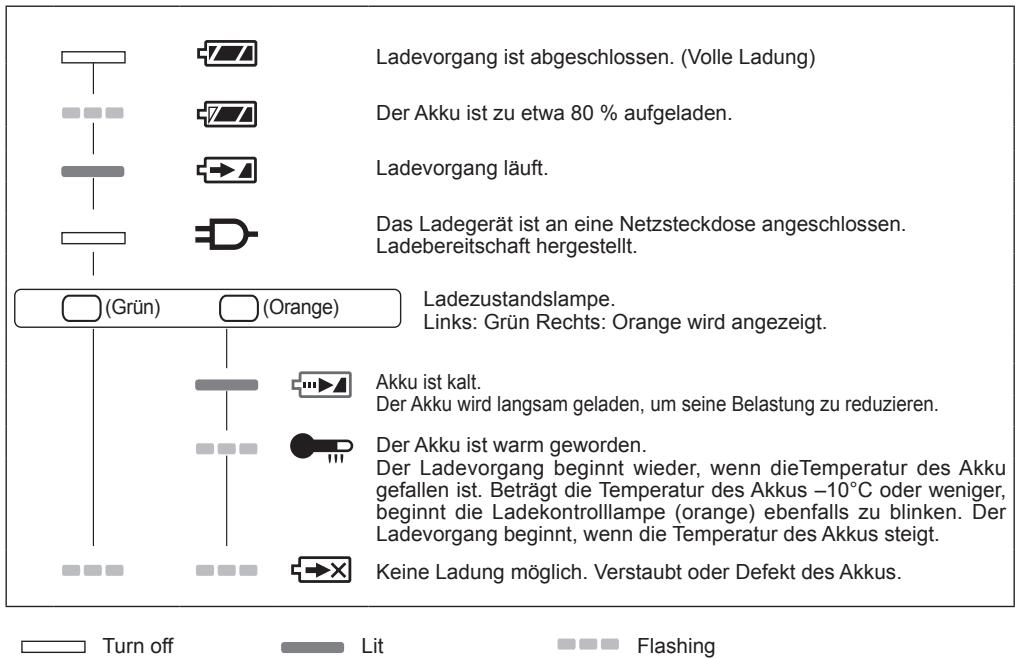

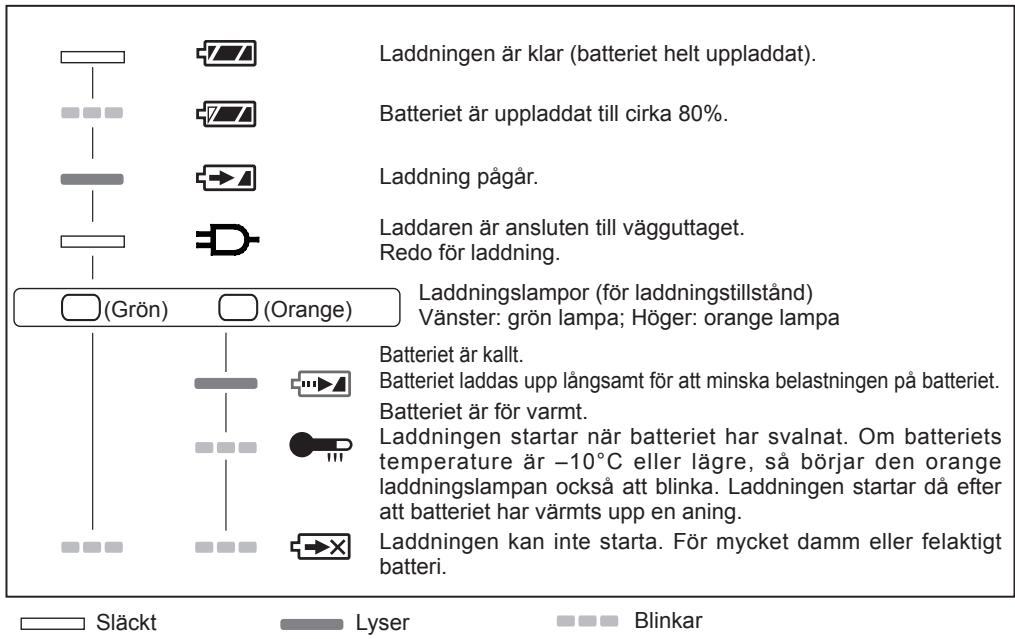

ANZEIGELAMPEN

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

These Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmull gegeben werden sollen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, halten Sie damit, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäß Abfallbehandlung auftreten können.

Wenn Sie ausfuhrlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sichitte an ihre ortlichen Verwaltungsbehörden, ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung desses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationenitte an ihren Handlcr oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

These Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sieitte bei den ortlichen Behörden oder ihrer Handl, welches die ordnungsgemäß Entsorgungsmethode ist.

Hinweis zum Batteriesymbol (unter zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In dieser Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

IV. WARTUNG

Das Gerät nur mit einem trockenen, weichen Lappen abwischen. Verwenden Sie zum Reinigen keine feuchten Lappen oder flüchtige Lösungsmittel wie Farbverträner oder Benzin.

V. ANZIEHDREHMOMENT

Die Kraft, die zum Anziehen eines Bolzens erforderlich ist, variiert je nach Bolzenmaterial und –große sowie Material, auf dem verschraubt wird. Wahlen Sie die Länge der Anziehung entsprechend aus.

Referenzwerte sind unter angegeben.

(Sie konnen je nach Anziehbedingungen variieren.)

Faktoren, die das Anziehdrehnoment beeinflussen

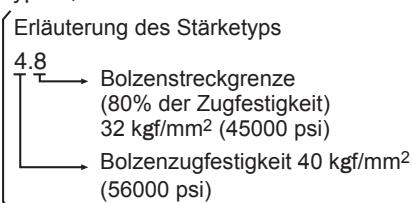

Das Anziehrehmoment wird von einer Reihe Faktoren beeinflusst, einschließlich den fol-genden. Nach dem Anziehen immer das Drehmoment mit einem Drehmomentschlüssel überprüfen.

1) Spannung

Wenn der Akku fast entladen ist, verringt sich die Spannung und das Anziehdrehmoment faltt ab.

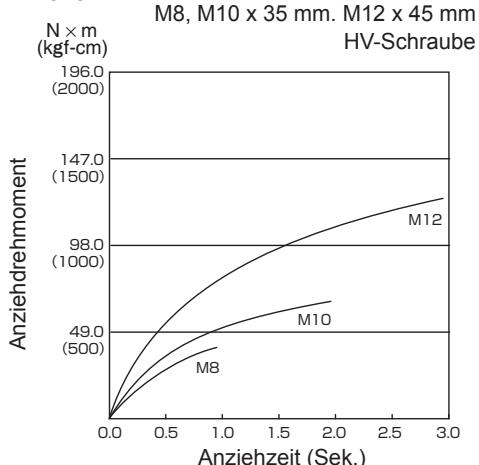

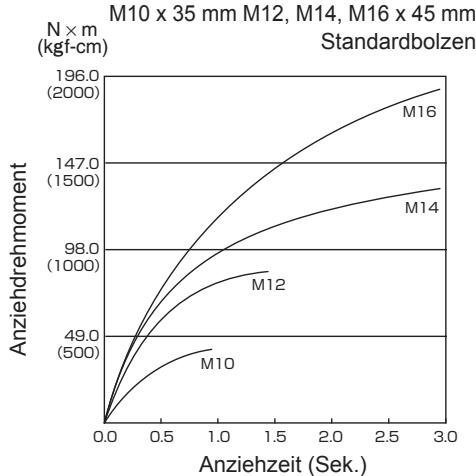

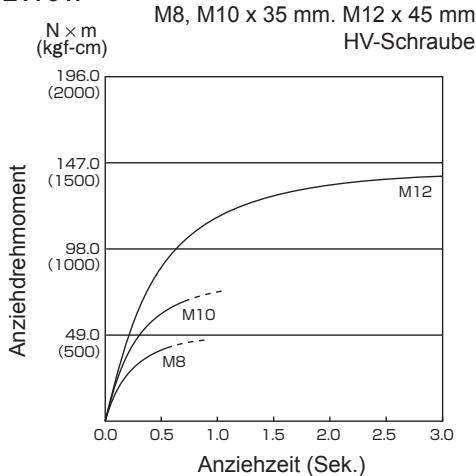

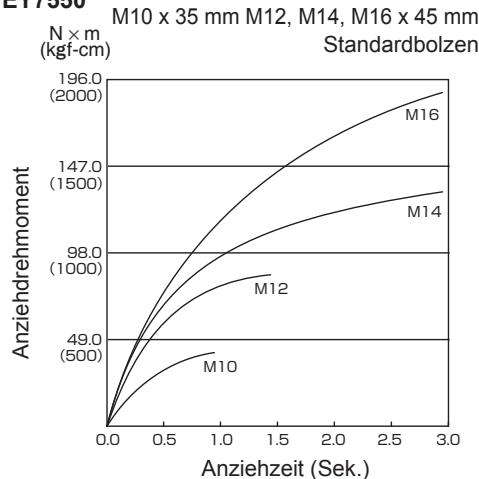

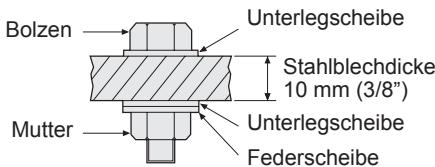

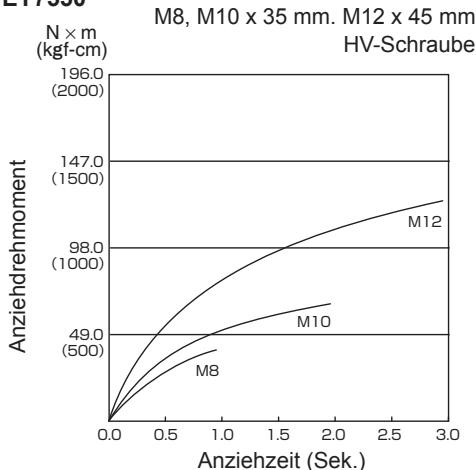

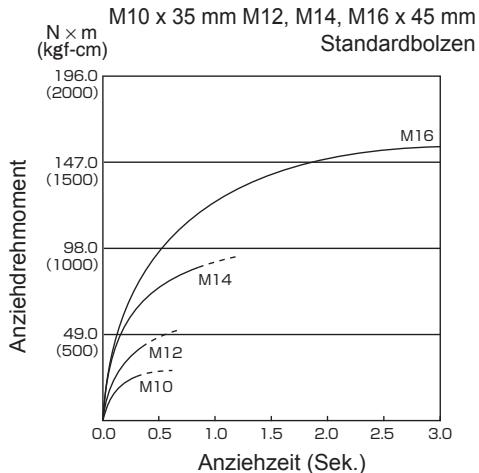

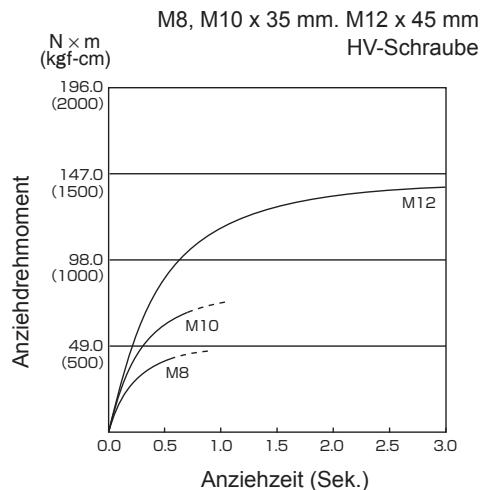

Bedingungen beim Festziehen von Bolzen

EY7546

EY7547

EY7546

EY7550

EY7547

EY7550

EY7551
EY7551

Anziehbedingungen

Die folgenden Bolzen werden verwendet. Standardbolzen: Stärkotyp 4,8 HV-Typ 12,9

2) Anziehungzeit

Längere Anziehzeiten resultieren in einem erhöhten Anziehdrehmoment. Übermaßiges Anziehen ist nicht dienlich und reduziert die Lebensdauer des Werkzeugs.

3) Verschiedene Bolzendurchmesser Die Maß des Bolzendurchmessers beeinfusst das Anziehrehmoment. Das Anziehrehmoment steigt an, wenn der Bolzendurchmesser größser wird.

4) Anziehbedingungen

• Das Anziehrehmoment variiert je nach Grad, Länge und Anziehkoeffizient sarei gleichen Bolzen (fester Koeffizient wird vom Hersteller bei der Produktion angegeben).
• Das Anziehrehmoment variiert je nach Oberflächenbeschaffenheit auch bei gleichen Verschraubmaterialien (z. B. Stahl).
• Das Drehmoment wird drasticisch reduziert, wenn der Bolzen und die Mutter anfangen, sich zusammen zu drehen.

5) Buchsenspiel

Das Drehmoment wird gesenkt, sobald zum Anziehen eines Bolzens eine Sechskant-Konfiguration der Buchse mit falscher Großverwendet wird.

6) Schalter (Betriebsschalter)

Das Drehmoment wird gesenk, wenn nuverstäuolich Schalter der nicht gänzlich hineingedrückt wurde.

7) Wirkung des Anschlussadapters

Das Drehmoment wird gesenkt, wenn das Gerät mit unvollständig gedrücktem Schalter benutzt wird.

VI. ZUBEHÖR

Verwenden Sie nur Bits der geeigneten Groß.

Optionales Original-Schnellwechselfutter von Panasonic (EY9HX110E).

SpannftergroBe: 6,35 mm hexadezimal

VII. ANHANG

MAXIMAL ZULÄSSIGE KAPAZITÄTEN

Modell		EY7546	EY7547	EY7550	EY7551
Schrauben eindreten	Holzschaube	φ 3,5 - φ 9,5 mm
	Selbstbohrende Schraube	φ 3,5 - φ 6 mm
Schrauben anziehen		Standardschaube: M6 - M16 HV-Schaube: M6 - M12

VIII. TECHNISCHE DATEN

HAUPTGERÄT

Modell		EY7546	EY7547	EY7550	EY7551
Motor		14,4 V		18 V
Drehzahl ohne Last	Modus „Schwach“	0 - 1000 min-1(U/min)
	Modus „Mittel“	0 - 1400 min-1(U/min)
	Modus „Stark“	0 - 2500 min-1(U/min)	0 - 2300 min-1(U/min)	0 - 2500 min-1(U/min)	0 - 2300 min-1(U/min)
Maximales Drehmoment		150 N·m (1330 kgf·cm)	200 N·m (1770 kgf·cm)	155 N·m (1370 kgf·cm)	205 N·m (1815 kgf·cm)
Schlagzahl pro Minute	Modus „Schwach“	0 - 2000 min-1(S/min)
	Modus „Mittel“	0 - 2800 min-1(S/min)
	Modus „Stark“	0 - 3000 min-1(S/min)	0 - 3500 min-1(S/min)	0 - 3300 min-1(S/min)	0 - 3500 min-1(S/min)
Gesamtlänge		143 mm (5-5/8")	155 mm (6-1/8")	143 mm (5-5/8")	155 mm (6-1/8")
Gewicht (mit Akku: EY9L44)		1,5 kg (3,3lbs)	1,55 kg (3,4lbs)	—	—
Gewicht (mit Akku: EY9L50)		—	—	1,6 kg (3.5lbs)	1,65 kg (3.6lbs)

AKKU

Modell	EY9L41	EY9L42	EY9L44	EY9L50
Akku	Li-Ion-Akku
Akkuspannung	14,4 V DC (3,6 V × 4 Zellen)		14,4 V DC (3,6 V × 8 Zellen)	14,4 V DC (3,6 V × 10 Zellen)

AKKU-LADEGERÄT

Modell	EY0L81
Nennleistung	Siehe Leistungsschild auf der Unterseite des Ladegerätes.
Ladezeit	EY9L41	EY9L42	EY9L44	EY9L50
	Nutzbar: 45 Min.	Nutzbar: 30 Min.	Nutzbar: 50 Min.
	Voll: 60 Min.	Voll: 35 Min.	Voll: 65 Min.

HINWEIS: Diese Tabelle kann Modelle enthalten, die möglicherweise in Ihr Wohngebiet nicht angeboten werden.

BitnekehmenSieaufdenneustenGeneralkatalogBezug.

Name und Adresse des Händlers entnehmer Sieitte der beiliegenden

Garantiekarte.

VIII. SPECIFICHE TECNICHE

APPARECCHIO PRINCIPALE

VIII. TECHNISCHE GEGEVENS

GEREEDSCHAP

Model		EY7546	EY7547	EY7550	EY7551
Motor		14,4 V		18 V
Onbelast toerental	zacht-stand	0 - 1000 min-1(tpm)
	medium-stand	0 - 1400 min-1(tpm)
	hard-stand	0 - 2500 min-1(tpm)	0 - 2300 min-1(tpm)	0 - 2500 min-1(tpm)	0 - 2300 min-1(tpm)
Maximaal aanhaalmoment		150 N·m (1330 in-lbs)	200 N·m (1770 in-lbs)	155 N·m (1370 in-lbs)	205 N·m (1815 in-lbs)
Slagen per minuut	zacht-stand	0 - 2000 min-1(spm)
	medium-stand	0 - 2800 min-1(spm)
	hard-stand	0 - 3000 min-1(spm)	0 - 3500 min-1(spm)	0 - 3300 min-1(spm)	0 - 3500 min-1(spm)
Totale lenghte		143 mm (5-5/8")	155 mm (6-1/8")	143 mm (5-5/8")	155 mm (6-1/8")
Gewicht (met accu: EY9L44)		1,5 kg (3,3lbs)	1,55 kg (3,4lbs)	—	—
Gewicht (met accu: EY9L50)		—	—	1,6 kg (3,5lbs)	1,65 kg (3,6lbs)

ACCU

funktionen er aktiveret

Lossningsknapp
für batteripaket

LAMPINDIKATIONER
