Produkttyp	Universal fjärrkontroll
Märke	PHILIPS
Modell	SRU7140
Strömförsörjning	2 knappcellsbatterier litium CR2032
Mått (L x B x H)	Ca 200 x 50 x 20 mm
Vikt (med batterier)	Ca 100 g
Infraröd räckvidd	Ca 10 m
Styrbara enheter	TV, DVD, VCR, Förstärkare, CD, Dekoder (satellit/kabel)
Huvudfunktioner	Standby, SHIFT, GUIDE, INFO, Volym +/-, Meny, Markör, OK, SETUP, AV, Nummerknappar, LEARN, Inspelning, BACK, SELECT, PROG +/-, FAV, C, Ljud av
Programmering	Manuell med kod, Automatisk sökning, Sökning efter märke
Inlärning av koder	Ja, från originalfjärrkontroll
Volym direktåtkomst	Ja, för att koppla volymen till en specifik enhet
Lägesindikator	Visar aktivt läge (TV, DVD, STB, AMP)
Kompatibilitet	Fungerar med de flesta märken (kodlista medföljer)
Underhåll	Rengör med torr, mjuk trasa. Undvik vätskor.
Säkerhet	Utsätt inte för värme eller fukt. Förvaras utom räckhåll för barn.
Miljöinformation	Uppfyller WEEE-direktivet. Sorteras inte som hushållsavfall.
Reservdelar	Inga tillgängliga. Ersätt enheten vid livslut.
Reparerbarhet	Inte användarreparabel. Kontakta kundtjänst.

Vanliga frågor - SRU7140 PHILIPS

Hur programmerar jag fjärrkontrollen för min TV?

Sätt på TV:n manuellt. Tryck på SELECT för att välja TV-läge, håll sedan SETUP intryckt tills lampan blinkar och sedan lyser fast. Ange den 4-siffriga koden för ditt märke (finns i medföljande lista) med nummerknapparna. Om koden är giltig släcks lampan. Kontrollera att TV:n svarar.

Vad gör jag om fjärrkontrollen inte fungerar efter programmering?

Kontrollera batterierna (byt vid behov). Prova en annan kod från samma märke. Om inget fungerar, gör en automatisk sökning: håll SETUP intryckt, tryck på PROG+, och vänta tills enheten reagerar. Tryck på ✉ (Tyst) för att installera koden.

Hur använder jag inlärningsfunktionen?

Placera båda fjärrkontrollerna mot varandra på ca 3 cm avstånd. Välj enhetsläge (TV, DVD, etc.) med SELECT. Håll SETUP intryckt tills lampan lyser fast, tryck sedan på LEARN. Tryck därefter på knappen på Philips-fjärrkontrollen (målningsknapp) och sedan på knappen på originalfjärrkontrollen tills lampan blinkar och lyser fast. Upprepa för varje funktion, tryck sedan på SETUP för att avsluta.

Hur raderar jag alla inlärda funktioner för ett läge?

Välj enhetsläge med SELECT. Håll SETUP intryckt tills lampan lyser fast. Tryck två gånger på LEARN (lampan blinkar), tryck sedan på knappen 1. Lampan släcks och alla inlärda funktioner för detta läge raderas.

Hur ställer jag in volym direktåtkomst?

Välj med SELECT läge för den enhet som styr volymen (t.ex. AMP). Håll SETUP intryckt tills lampan lyser fast, håll sedan ✉ (Tyst) intryckt tills en blinkning. Släpp, tryck sedan på ✉ en gång. Nu styr VOL- och ljud av-knapparna denna enhet oavsett valt läge.

Vilken typ av batterier ska jag använda och hur byter jag?

Använd två litiumknappcellsbatterier CR2032. För att byta, dra ut batterifacket genom skåran på baksidan av fjärrkontrollen. Sätt i batterierna med texten uppåt, skjut sedan tillbaka facket. Koderna behålls under bytet.

Fjärrkontrollen styr inte alla funktioner på min enhet, vad gör jag?

Vissa funktioner kanske inte är kompatibla. Försök programmera en annan kod från samma märke. Om problemet kvarstår, använd inlärningsfunktionen för att kopiera saknade knappar från enhetens originalfjärrkontroll.

Hur kommer jag åt extrafunktioner via SHIFT-knappen?

Tryck på SELECT för att välja läge (TV, DVD, etc.). Tryck på SHIFT och släpp. Lägesindikatorn lyser kvar. Använd sedan knapparna (t.ex. MENY, markör) för andranivåfunktioner. Tryck på SHIFT igen för att återgå till normalt läge. Fjärrkontrollen återgår automatiskt efter 20 sekunders inaktivitet.

Hur rengör och underhåller jag fjärrkontrollen?

Rengör utsidan med en torr, mjuk trasa. Använd inga vätskor eller slipande medel. Skydda mot fukt, överdriven värme och stötar. Ta ur batterierna om den inte används under en längre tid.

Vad gör jag om lampan blinkar snabbt efter att ha programmerat en kod?

Det betyder att koden inte är giltig eller att fjärrkontrollen inte accepterade koden. Programmera igen genom att kontrollera koden. Om problemet kvarstår, prova automatisk sökning eller sökning efter märke (med knapparna 1-6).

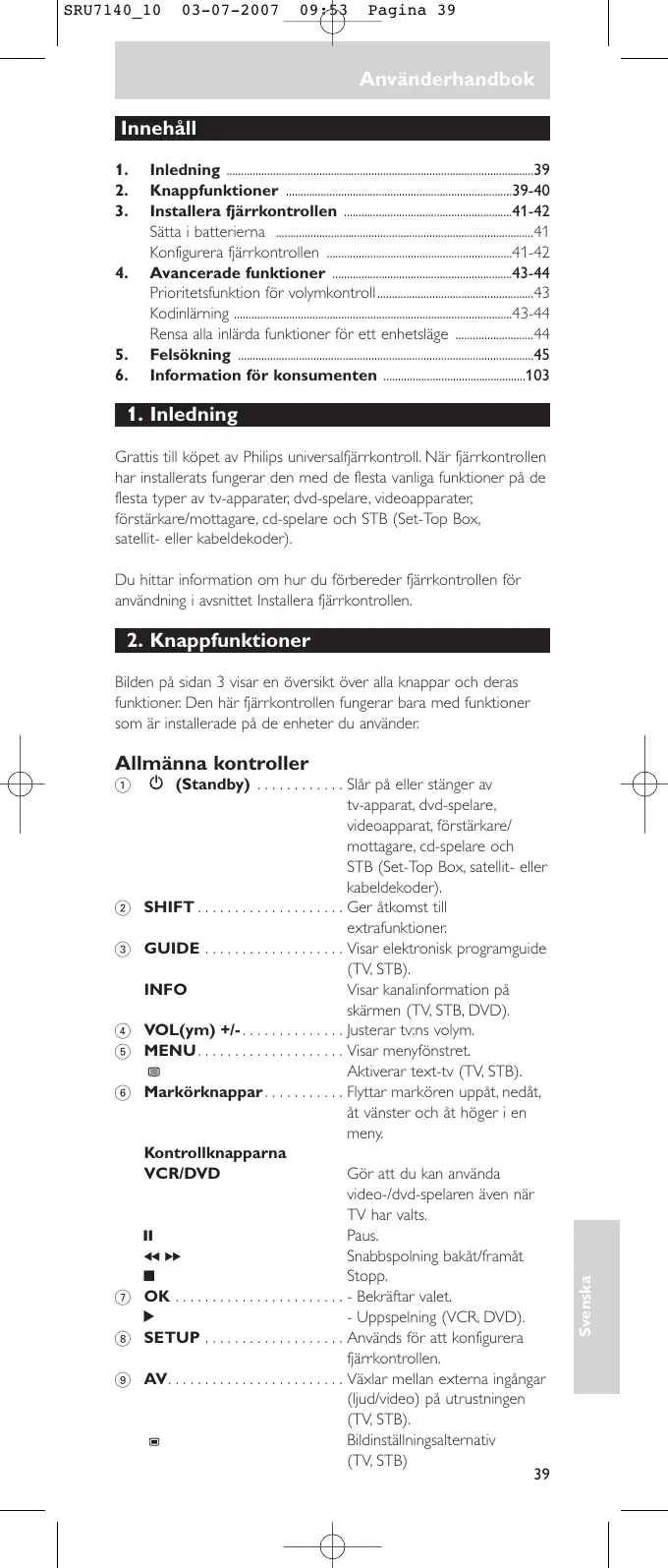

BRUKSANVISNING SRU7140 PHILIPS

1. Inledning 39
2. Knappfunktioner ....39-40
3. Installera fjärrkontrollen 41-42

Sätta i batterierna 41

Konfigurera fjärrkontrollen 41-42

1. Avancerade funktioner 43-44

Prioritetsfunktion för volymkontroll....43

Kodinlärning 43-44

Rensa alla inlärda funktioner för ett enhetsläge ....44

1. Felsökning 45
2. Information för konsumenten 103

1. Inledning

Grattis till köpet av Philips universalfjärrkontroll. När fjärrkontrollen har installerats fungerar den med de flesta vanliga funktioner på de flesta typer av tv-apparater, dvd-spelare, videoapparater, förstärkare/mottagare, cd-spelare och STB (Set-Top Box, satellit- eller kabeldekoder).

Du hittar information om hur du förbereder fjärrkontrollen för användning i avsnittet Installera fjärrkontrollen.

2. Knappfunktioner

Bilden på sidan 3 visar en översikt över alla knappar och deras funktioner. Den här fjärrkontrollen fungerar bara med funktioner som är installerade på de enheter du använder.

Allmänna kontroller

① ⏻ (Standby) ...... Slår på eller stänger av tv-apparat, dvd-spelare, videoapparat, förstärkare/ mottagare, cd-spelare och STB (Set-Top Box, satellit- eller kabeldekoder).
② SHIFT......Ger åtkomst till extrafunktioner.
③ GUIDE ...... Visar elektronisk programguide (TV, STB).
INFO Visar kanalinformation på skärmen (TV, STB, DVD).
④ VOL(ym) +/- . Justerar tv:ns volym.
⑤ MENU. Visar menyfönstret.
Aktiverar text-tv (TV, STB).
⑥ Markörknappar....Flyttar markören uppåt, nedåt, åt vänster och åt höger i en meny.

Kontrollknapparna VCR/DVD

II Paus.
←←▶▶ Snabbspolning bakåt/framåt ■ Stopp.

⑦ OK - Bekräftar valet.

- Uppspelning (VCR, DVD).

⑧ SETUP ...... Används för att konfigurera fjärrkontrollen.

⑨ AV....Växlar mellan externa ingångar (ljud/video) på utrustningen (TV, STB).

Bildinställningsalternativ (TV, STB)

Använderhandbok

⑩ Ljudinställningsalternativ (TV, STB)
⑪ +- ...... Väljer mellan en- och tvåsiffriga kanalnummer (TV, STB).
⑫ Sifferknappar....för direktval av kanaler (TV, STB, AMP). Källvalsknappar välj läge (AMP) – TV, DVD, VCR, TUNER, CD, AUX eller HDD (hårddiskenhet).
⑬ LEARN ....Konfigurerar inlärningsfunktioner.
14 ●....Inspelning.Tryck två gånger för att starta inspelningen. För vissa fabrikat måste du först trycka en gång och sedan en gång till i tre sekunder. Väljer föregående kanal. Pp
⑮ BACK ....Går tillbaka en nivå i menyn eller stänger menyn (TV, STB, DVD).
- avaktiverar text-tv-funktionen.
⑯ SELECT .... Väljer läget TV, DVD, STB eller AMP.
⑰ PROG(ram) +/- ...... Väljer nästa/föregående kanal (TV, STB).
⑱ FAV ...... Väljer nästa/föregående favoritstation (TV, STB).
Stannar vid den aktuella text- tv-bilden (TV, STB). Väljer bredbilds-tv (TV, STB).
⑲ C .... Tömmer spår (TV, STB, DVD) ※ (Tyst) Slår av tv-ljudet.

Använda SHIFT-knappen

Knappen SHIFT används för att växla till andra funktioner för det aktuella enhetsläget, t.ex. Menu (Meny), Exit (Avsluta) markören osv. Alla koder har inte växlingsfunktioner. Så här får du åtkomst till extrafunktionerna:

1 Tryck på SELECT för att välja önskat enhetsläge (TV, DVD, STB eller AMP).

– Lägesindikatorn tänds i väljarfönstret.

2 Tryck ned och släpp SHIFT.

– Lägesindikatorn lyser för att visa att du har växlat läge.

3 Tryck på de andra knapparna om du vill se vilka funktioner som är tillgängliga för det valda enhetsläget. Bara de funktioner som finns på originalfjärrkontrollen är tillgängliga.

4 Tryck ned och släpp SHIFT när du vill återgå till normalt läge.

- Om ingen knapp har tryckts ned i SHIFT-läge återgår fjärrkontrollen till normalläge (ej växlingsläge) efter 20 sekunder.

Installera fjärrkontrollen

Sätta i batterierna.

1 Längst ned på fjärrkontrollen finns en liten infällning. Sätt en finger(nagel) i infällningen och dra ut batterifacket.

2 Sätt i två CR2032-litiumbatterier i facket enligt bilden. Se till att batteriernas textsida är vänd uppåt.

3 Skjut tillbaka facket och snäpp fast det ordentligt.

PHILUS

+ CR2032 + CR2032 Cd11144

Obs!

• Fjärrkontrollen stängs av automatiskt om knapparna tycks ned i mer än 30 sekunder.
• Koderna sparas i fjärrkontrollens minne medan du byter batterier, så du förlorar inga koder.

Konfigurera fjärrkontrollen

Detta är bara nödvändigt om enheten inte svarar på SRU7140. I så fall känner SRU7140 inte av enhetens fabrikat och/eller modell. Då måste du programmera fjärrkontrollen till att göra detta.

Du kan konfigurera fjärrkontrollen antingen genom att ange koden för enhetens fabrikat direkt eller genom att söka i kodbiblioteket tills du hittar en kod som fungerar för din enhet.

Du kan lagra alla typer av koder under valfritt enhetsläge (utom TV). Exempelvis kan du lagra en VCR-kod under AMP, eller en DVD-kod under STB osv. Men du kan bara lagra tv-koder under TV.

Om du konfigurerar ett enhetsläge med en kod kommer alla eventuella kommandon som lärts in för enhetsläget tidigare att tas bort automatiskt.

Manuell kodinmatning

1 Sök rätt på den aktuella enheten i kodlistan (separat blad). En eller flera koder visas för varje fabrikat. Skriv ner den första koden.

2 Slå på enheten manuellt.

3 Tryck på SELECT för att välja önskat enhetsläge (TV, DVD, STB eller AMP).

– Lägesindikatorn tänds i väljarfönstret.

4 Tryck in och håll ned SETUP tills lägesindikatorn blinkar och sedan lyser med fast sken. Släpp sedan knappen.

5 Ange den fyrsiffriga koden som du skrev ned i steg 1 med hjälp av sifferknapparna.

– När du angett den giltiga koden släcks indikatorlampan. Om koden är ogiltig blinkar indikatorlampan.

6 Peka med fjärrkontrollen mot enheten och kontrollera att den svarar som den ska.

- Om enheten svarar är programmeringen klar. Fjärrkontrollen kan nu användas för att styra enheten.

7 Skriv ner koden!

- Om vissa knappar inte fungerar med den aktuella enheten kan du prova en av de andra koderna för fabrikatet.

Använderhandbok

Kodsökning

Om enheten inte svarar efter att du har provat alla koder för det aktuella fabrikatet, eller om fabrikatet inte finns med i listan, kan du prova att söka efter koden. Kodsökningen börjar från den befintliga lagrade koden.

Automatisk kodsökning

Fjärrkontrollen kommer automatiskt att söka efter rätt kod för din enhet.

1 Slå på enheten manuellt.
2 Tryck på SELECT för att välja önskat enhetsläge (TV, DVD, STB eller AMP).
– Lägesindikatorn tänds i väljarfönstret.
3 Tryck in och håll ned SETUP tills lägesindikatorn blinkar och sedan lyser med fast sken. Släpp sedan knappen.
4 Tryck ned och släpp PROG + en gång.
- Fjärrkontrollen börjar nu sända alla kända kommandon för Program + till enheten ett efter ett. Lägesindikatorn släcks för varje skickat kommando.
- Om enheten inte fungerar med knappen PROG+ kan du använda ⏻ (Standby)-knappen istället.
- Om du råkar bläddra förbi den önskade koden backar du genom att trycka på PROG - tills enheten svarar.
5 Tryck ned och släpp ✕ (Tyst) om du vill installera koden.
– När alla koder för ett visst fabrikat har genomsökts blinkar lägesindikatorn i snabb takt i tre sekunder.

Programmera med sökning efter fabrikat

Möjliggör sökning efter en kod för ett visst fabrikat i kodbiblioteket för en viss tillverkare.

• Tabellen med kodbiblioteket finns på sidan 2.

1 Slå på enheten manuellt.
2 Tryck på SELECT för att välja önskat enhetsläge (TV, DVD, STB eller AMP).
– Lägesindikatorn tänds i väljarfönstret.
3 Tryck in och håll ned SETUP tills lägesindikatorn blinkar och sedan lyser med fast sken. Släpp sedan knappen.
4 Tryck på den sifferknapp (1-6) som motsvarar det aktuella fabrikatet (se tabellen).
— Om du trycker på #0# sker en kodsökning enligt ovan.
5 Tryck ned och släpp PROG + (eller ▶ (för VCR) eller ⏻) flera gånger tills enheten svarar.
– Lägesindikatorn släcks för varje skickat kommando.
- Om du råkar bläddra förbi den önskade koden backar du genom att trycka på PROG - tills enheten svarar.
6 Tryck ned och släpp ✉ (Tyst) om du vill installera koden.
– När alla koder för ett visst fabrikat har genomsökts blinkar lägesindikatorn i snabb takt i tre sekunder.

Programmera koder till kombinerade enheter

För vissa kombinerade enheter (t.ex.TV/VCR, TV/DVD, DVD/VCR osv.) krävs att du konfigurerar två olika källvalsknappar för att styra båda delarna av den kombinerade enheten. Om du exempelvis har en kombinerad TV/DVD kanske du måste konfigurera en kod under knappen TV för att styra tv:n och en separat kod under knappen DVD för att styra dvd-spelaren.

Avancerade funktioner

Prioritetsfunktion för volymkontroll

I de flesta hemunderhällningssystem justerar du volymen via en enda enhet (vanligtvis tv:n eller förstärkaren). Det innebär att du alltid måste växla till läget TV eller AMP när du vill justera volymen på en annan enhet.

Om ljudet t.ex. kommer från tv-högtalarna måste fjärrkontrollen vara i läget TV för att du ska kunna justera volymen på t.ex. digitaldekodern.

Tack vare prioritetsfunktionen för volymkontroll kan du ställa in fjärrkontrollknapparna VOL +/- och ⚙ (Tyst) så att de också justerar ljudet på andra enheter i systemet – även enheter som inte har en egen volymkontroll.

1 Först måste du avgöra vilken källvalsknapp du vill konfigurera för volymkontrollen (t.ex. AMP).
2 Tryck på SELECT för att välja önskat enhetsläge (TV, DVD, STB eller AMP).
— Lägesindikatorn tänds i väljarfönstret.
3 Tryck in och håll ned SETUP tills lägesindikatorn blinkar och sedan lyser med fast sken. Släpp sedan knappen.
4 Tryck in och håll ned (Tyst) tills lägesindikatorn blinkar en gång. Släpp sedan knappen.
5 Tryck in och släpp (Tyst).
— Lägesindikatorn släcks.
- Alla andra enheter kommer nu att prioriteras av den valda källan (AMP) för volym-/tystkontroll.
- Indikatorlampan blinkar snabbt i tre sekunder om den valda källan saknar volym-/tystkontroll.
- Du kan återställa volym-/tystkontrollen till fabriksinställningarna genom att upprepa sekvensen ovan.

Kodinlärning

Om vissa funktioner på din ursprungliga fjärrkontroll inte finns på den här fjärrkontrollen, kan du överföra eller “lära in” de funktionerna.

Tips på inlärningsfunktioner

• Endast en ursprunglig fjärrkontrollstyp får läras in per enhetsläge.
• Först måste du tömma alla inlärda funktioner för det aktuella enhetsläget (TV, DVD, STB eller AMP) så att inga tidigare inlärda funktioner finns kvar för läget. Mer information om detta finns i Rensa alla inlärda funktioner för ett enhetsläge.
• Placera fjärrkontrollernas övre delar mot varandra så att lysdioderna för IR-sändning på båda fjärrkontrollerna är i linje med varandra. Du kanske måste justera höjden på den ena fjärrkontrollen för att detta ska fungera.
• Ändra inte avständet mellan fjärrkontrollerna under överförningen.
• Du kan lagra funktioner under de tillgängliga knapparna, utom LEARN, SELECT, SHIFT och SETUP.
• Vissa funktioner kanske inte går att överföra på vissa typer av fjärrkontroller:
• Använd nya batterier till både fjärrkontrollen som funktionerna ska överföras till och den ursprungliga fjärrkontrollen.

Använderhandbok

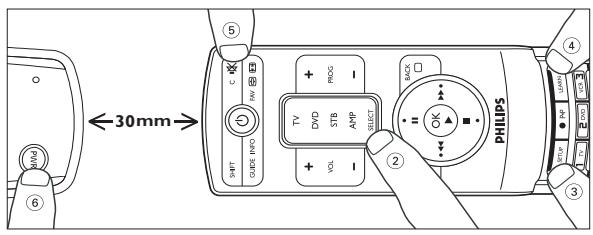

←30mm PHILIPS ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟ ㉟A ㉟B ㉟C ㉟D ㉟E ㉟F ㉟G ㉟H ㉟I ㉟J ㉟K ㉟L ㉟M ㉟N ㉟O ㉟P ㉟Q ㉟R ㉟S ㉟T ㉟U ㉟V ㉟W ㉟X ㉟Y ㉟Z ㉟A ㉟B ㉟C ㉟D ㉟E ㉟F ㉟G ㉟H ㉟I ㉟J ㉟K ㉟L ㉟M ㉟N ㉟O ㉟P ㉟Q ㉟R ㉟S ㉟T ㉟U ㉟V ㉟W ㉟X ㉟T ㉟U ㉟V

1 Placera båda fjärrkontrollerna på en jämn yta (t.ex. ett soffbord) och rikta dess övre delar mot varandra med ca 30 mm mellanrum. Du kanske måste justera höjden på den ena fjärrkontrollen för att detta ska fungera.
2 Tryck på SELECT för att välja önskat enhetsläge (TV, DVD, STB eller AMP).
– Lägesindikatorn tänds i väljarfönstret.
3 Tryck in och håll ned SETUP tills lägesindikatorn blinkar och sedan lyser med fast sken. Släpp sedan knappen.
4 Tryck på LEARN.
— Lägesindikatorn blinkar en gång och lyser sedan med fast sken.
5 Tryck på den knapp du vill överföra en ny funktion till (målknapp).T.ex. ⏻ (Standby). Om du vill tilldela flera (växlings-) funktioner trycker du först på SHIFT och sedan på funktionsknappen. Se Använda SHIFT-knappen.
6 Tryck in och håll ned den knapp du vill kopiera till den ursprungliga fjärrkontrollen (inlärningsknapp, t.ex. POWER) tills lägesindikatorn blinkar en gång och sedan lyser med fast sken.
- Om inlärningen inte fungerar blinkar indikatorlampan i tre sekunder och lyser sedan med fast sken. Om detta sker upprepar du steg 5 till 6.
7 Upprepa steg 5 till 6 för andra funktioner från den valda enheten som du vill överföra till den nya fjärrkontrollen.
8 Tryck på och släpp SETUP när alla önskade funktioner är inlärda. Kodinlärningen är klar.
9 Upprepa stegen ovan för andra enheter som du vill att fjärrkontrollen ska lära sig av.

Rensa alla inlärda funktioner för ett enhetsläge

1 Tryck på SELECT för att välja det enhetsläge (TV, DVD, STB eller AMP) som du vill rensa alla inlärda funktioner i. – Lägesindikatorn tänds i väljarfönstret.

2 Tryck in och håll ned SETUP tills lägesindikatorn blinkar och sedan lyser med fast sken. Släpp sedan knappen.

3 Tryck ned och släpp LEARN två gånger – Lägesindikatorn blinkar.

4 Tryck ned och släpp sifferknappen 1. – Lägesindikatorn stängs av och alla inlärda funktioner för det här läget har nu rensats från fjärrkontrollens minne.

Använderhandbok

Felsökning

Problem	Lösning
Fjärrkontrollen fungerar inte med din produkt.	Lär produktens enhetsknapp att utföra önskade funktioner hos produkten. Se Kodinlärning.Programmera fjärrkontrollen med en ny kod.Installera nya batterier (du kanske måste programmera om fjärrkontrollen när du har installerat nya batterier).
Fjärrkontrollen fungerar inte med vissa funktioner i din produkt.	Fjärrkontrollen kanske inte är kompatibel med din produkt.Programmera fjärrkontrollen med en ny kod.
Lägesindikatorn blinkar i 3 sekunder när du programmerat in en produktkod.	Fjärrkontrollen kanske inte fungerar med alla funktioner på din produkt, eller så kan knapparnas namn skilja sig något på din produkt.Fjärrkontrollen godkände inte koden.Försök att programmera koden igen eller prova en annan kod.

Brukerhåndbok

Innholdsfortegnelse

Svenska: Information till konsumenten

Produkten är utvecklad och tillverkad av högkvalitativa material och komponenter som kan både återvinnas och återanvändas.

När den här symbolen med en överkryssad papperskorg visas på

produkten innebär det att produkten omfattas av det europeiska direktivet 2002/96/EG.

Ta reda på var du kan hitta närmaste återvinningsstation för elektriska och elektroniska produkter.

Följ de lokala reglerna och släng inte dina gamla produkter i det vanliga hushållsavfallet. Genom att kassera dina gamla produkter på rätt sätt kan du bidra till att minska eventuella negativa effekter på miljö och hälsa.

Återförsäljarens namn, adress och namnteckning
