SRU7140 - Telecomando universale PHILIPS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telecomando universale
Marca	PHILIPS
Modello	SRU7140
Alimentazione	2 pile a bottone al litio CR2032
Dimensioni (L x l x H)	Circa 200 x 50 x 20 mm
Peso (con pile)	Circa 100 g
Portata infrarossa	Circa 10 m
Dispositivi controllabili	TV, DVD, VCR, Amplificatore, CD, Decoder (satellite/cavo)
Funzioni principali	Standby, SHIFT, GUIDE, INFO, Volume +/-, Menu, Cursore, OK, SETUP, AV, Tasti numerici, LEARN, Registrazione, BACK, SELECT, PROG +/-, FAV, C, Muto
Programmazione	Manuale per codice, Ricerca automatica, Ricerca per marca
Apprendimento codici	Sì, da un telecomando originale
Regolazione volume in accesso diretto	Sì, per asservire il volume a un dispositivo specifico
Spia della modalità	Indica la modalità attiva (TV, DVD, STB, AMP)
Compatibilità	Funziona con la maggior parte delle marche (lista codici fornita)
Manutenzione	Pulire con un panno asciutto e morbido. Evitare liquidi.
Sicurezza	Non esporre a calore o umidità. Tenere fuori dalla portata dei bambini.
Informazioni ambientali	Rispetta la direttiva RAEE. Non gettare nei rifiuti domestici.
Pezzi di ricambio	Non disponibili. Sostituire l'apparecchio a fine vita.
Riparabilità	Non riparabile dall'utente. Contattare il servizio post-vendita.

Domande frequenti - SRU7140 PHILIPS

Come programmare il telecomando per il mio televisore?

Accendete manualmente il televisore. Premete SELECT per selezionare la modalità TV, quindi tenete premuto SETUP finché la spia non lampeggia e rimane fissa. Inserite il codice a 4 cifre della vostra marca (trovato nell'elenco fornito) usando i tasti numerici. Se il codice è valido, la spia si spegne. Verificate che il televisore risponda.

Cosa fare se il telecomando non funziona dopo la programmazione?

Controllate le pile (sostituite se necessario). Provate un altro codice della stessa marca. Se non funziona, eseguite una ricerca automatica: tenete premuto SETUP, premete PROG+ e attendete che il dispositivo reagisca. Premete ✉ (Muto) per installare il codice.

Come utilizzare la funzione di apprendimento?

Posizionate i due telecomandi uno di fronte all'altro a circa 3 cm. Selezionate la modalità del dispositivo (TV, DVD, ecc.) con SELECT. Tenete premuto SETUP finché la spia non è fissa, quindi premete LEARN. Quindi, premete il tasto del telecomando Philips (tasto bersaglio) e poi il tasto del telecomando originale finché la spia non lampeggia e rimane fissa. Ripetete per ogni funzione, poi premete SETUP per terminare.

Come cancellare tutte le funzioni apprese per una modalità?

Selezionate la modalità del dispositivo con SELECT. Tenete premuto SETUP finché la spia non è fissa. Premete due volte LEARN (la spia lampeggia), poi premete il tasto 1. La spia si spegne e tutte le funzioni apprese per quella modalità vengono cancellate.

Come regolare il volume in accesso diretto?

Selezionate con SELECT la modalità del dispositivo che controlla il volume (ad esempio, AMP). Tenete premuto SETUP finché la spia non è fissa, poi tenete premuto ✉ (Muto) finché non lampeggia. Rilasciate, quindi premete una volta ✉. D'ora in poi, i tasti VOL e muto controlleranno quel dispositivo indipendentemente dalla modalità selezionata.

Quale tipo di pile utilizzare e come sostituirle?

Utilizzate due pile a bottone al litio CR2032. Per sostituirle, tirate il vano pile dall'incavo sul retro del telecomando. Inserite le pile con il testo verso l'alto, quindi spingete indietro il vano. I codici vengono conservati durante il cambio.

Il telecomando non comanda tutte le funzioni del mio dispositivo, cosa fare?

Alcune funzioni potrebbero non essere compatibili. Provate a programmare un altro codice della stessa marca. Se il problema persiste, utilizzate la funzione di apprendimento per copiare i tasti mancanti dal telecomando originale del dispositivo.

Come accedere alle funzioni aggiuntive tramite il tasto SHIFT?

Premete SELECT per scegliere la modalità (TV, DVD, ecc.). Premete SHIFT e rilasciate. La spia della modalità rimane accesa. Utilizzate quindi i tasti (es: MENU, cursore) per le funzioni di secondo livello. Premete nuovamente SHIFT per tornare in modalità normale. Il telecomando torna automaticamente dopo 20 secondi di inattività.

Come pulire e manutenere il telecomando?

Pulite l'esterno con un panno morbido e asciutto. Non utilizzate liquidi o prodotti abrasivi. Proteggetelo dall'umidità, dal calore eccessivo e dagli urti. Rimuovete le pile se non lo utilizzate per un lungo periodo.

Cosa fare se la spia lampeggia rapidamente dopo aver programmato un codice?

Ciò significa che il codice non è valido o che il telecomando non lo ha accettato. Programmate di nuovo verificando il codice. Se il problema persiste, provate la ricerca automatica o la ricerca per marca (usando i tasti 1-6).

MANUALE UTENTE SRU7140 PHILIPS

Sette i batteriene 48

Stille inn fjernkontrollen 48-49

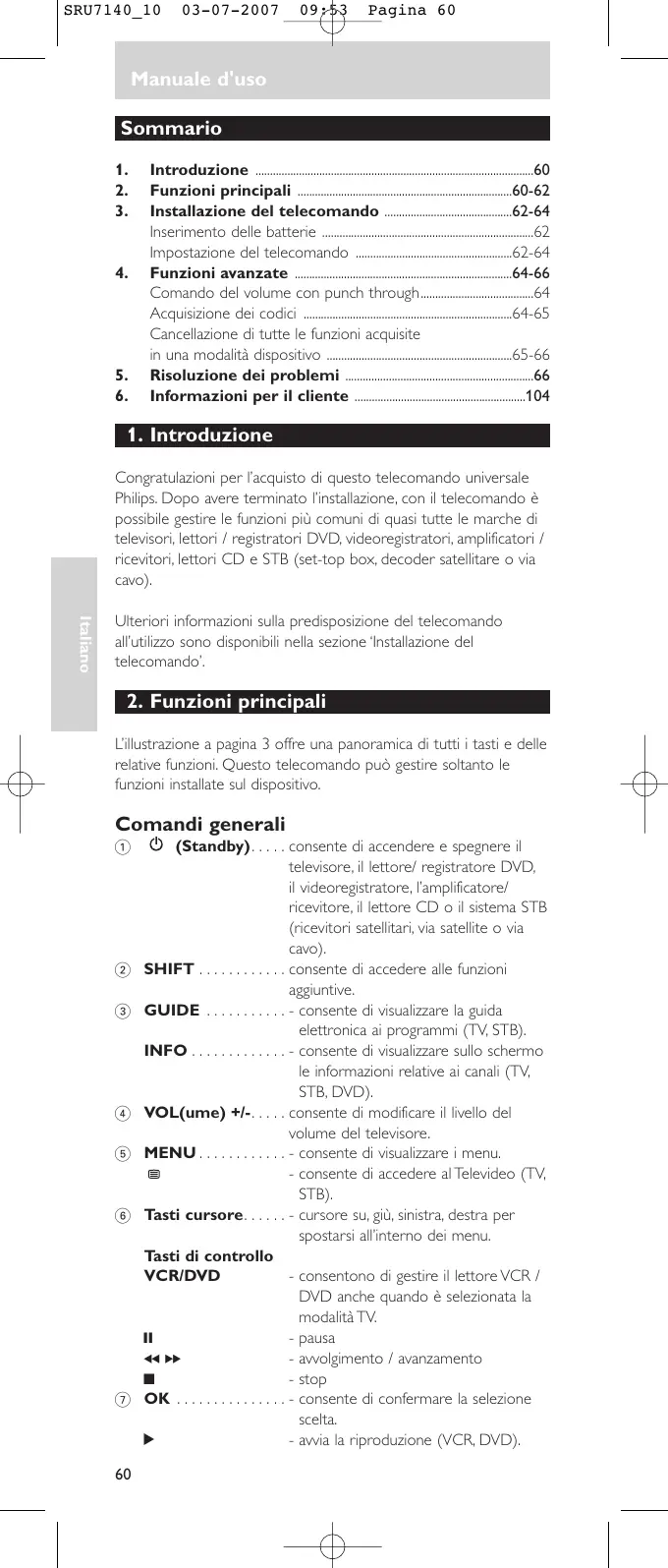

1. Introduzione 60
2. Funzioni principali 60-62
3. Installazione del telecomando 62-64
   Inserimento delle batterie ....62 Impostazione del telecomando ....62-64
4. Funzioni avanzate 64-66
   Comando del volume con punch through....64 Acquisizione dei codici ....64-65 Cancellazione di tutte le funzioni acquisite in una modalità dispositivo ....65-66
5. Risoluzione dei problemi 66
6. Informazioni per il cliente ....104

1. Introduzione

Congratulazioni per l'acquisto di questo telecomando universale Philips. Dopo avere terminato l'installazione, con il telecomando è possibile gestire le funzioni più comuni di quasi tutte le marche di televisori, lettori / registratori DVD, videoregistratori, amplificatori / ricevitori, lettori CD e STB (set-top box, decoder satellitare o via cavo).

Ulteriori informazioni sulla predisposizione del telecomando all'utilizzo sono disponibili nella sezione 'Installazione del telecomando'.

2. Funzioni principali

L'illustrazione a pagina 3 offre una panoramica di tutti i tasti e delle relative funzioni. Questo telecomando può gestire soltanto le funzioni installate sul dispositivo.

Comandi generali

① ⏻ (Standby).... consente di accendere e spegnere il televisore, il lettore/ registratore DVD, il videoregistratore, l'amplificatore/ ricevitore, il lettore CD o il sistema STB (ricevitori satellitari, via satellite o via cavo).
② SHIFT ...... consente di accedere alle funzioni aggiuntive.
③ GUIDE ...... - consente di visualizzare la guida elettronica ai programmi (TV, STB). INFO ...... - consente di visualizzare sullo schermo le informazioni relative ai canali (TV, STB, DVD).
④ VOL(ume) +/- . . . . consente di modificare il livello del volume del televisore.
⑤ MENU ....- consente di visualizzare i menu. ☐ - consente di accedere al Televideo (TV, STB).
⑥ Tasti cursore. . . . . - cursore su, giù, sinistra, destra per spostarsi all'interno dei menu.

Tasti di controllo VCR/DVD

II - pausa
- avvolgimento / avanzamento
- stop

⑦ OK ...... - consente di confermare la selezione scelta.

- avvia la riproduzione (VCR, DVD).

Manuale d'uso

⑧ SETUP ....consente di impostare le opzioni del telecomando.
⑨ AV....consente di passare dall'ingresso audio all'ingresso video del sistema e viceversa (TV, STB).
- opzioni per l'impostazione dell'immagine (TV, STB)
⑩ ✕ opzioni per l'impostazione dell'audio (TV, STB)
⑪ +- ...... consente di selezionare i numeri dei canali a una o due cifre. (TV, STB)
⑫ Tasti numerici .... consentono di selezionare direttamente un canale (TV, STB, AMP).
la modalità: AMP, TV, DVD, VCR, TUNER (RADIO), CD, AUX (AUSILIARIO) o HDD (Unità disco rigido).
⑬ LEARN ....consente di impostare le funzioni di acquisizione.
14 ● ...... - avvia la registrazione. Premere due volte per avviare la registrazione. Per alcuni modelli, è necessario attendere 3 secondi prima di premere il tasto per la seconda volta. PP - consente di tornare al canale precedente.
⑮ BACK.... consente di tornare indietro di un livello all'interno del menu oppure di uscire dal menu (TV, STB, DVD). □ - consente di uscire dal televideo.
⑯ SELECT ....consente di selezionare la modalità TV, DVD, STB o AMP.
⑰ PROG +/- ...... consente di selezionare il canale successivo o precedente (TV, STB).
⑱ FAV....consente di selezionare la stazione preferita precedente o successiva (TV, STB).
consente di fermarsi alla pagina del Televideo desiderata (TV, STB).
consente di selezionare la modalità wide screen del televisore (TV, STB).
⑲ C ...... consente di cancellare le selezioni effettuate (TV, STB, DVD)
(Mute) consente di disattivare l'audio del televisore.

Consentono di selezionare

Uso del tasto Shift

Il tasto SHIFT viene utilizzato per accedere alle funzioni aggiuntive disponibili nella modalità dispositivo selezionata, ad esempio Menu, Exit, cursore, ecc. Non tutti i codici dispongono di funzioni aggiuntive. Per accedere a queste funzioni:

1 Premere SELECT per selezionare la modalità dispositivo desiderata (TV, DVD, STB o AMP).

- La spia modalità dispositivo si accende nella finestra del selettore.

2 Premere e rilasciare il tasto SHIFT.

- La spia modalità dispositivo rimane accesa per indicare la modalità selezionata.

3 Premere altri tasti per individuare le funzioni disponibili nella modalità dispositivo selezionata. È importante ricordare che soltanto le funzioni disponibili sul telecomando originale potranno essere gestite con il telecomando universale.

Manuale d'uso

4 Premere e rilasciare il tasto SHIFT per tornare alla modalità normale.
- Se in modalità shift non viene premuto alcun tasto, il telecomando torna alla modalità normale dopo 20 secondi.

Installazione del telecomando

Inserimento delle batterie

1 Sulla parte inferiore del telecomando si trova una piccola rientranza. Con la punta delle dita, estrarre lo scomparto delle batterie.

PHILIPS

2 Inserire due batterie al litio CR2032 nello scomparto come mostrato nella figura. Controllare che le batterie siano inserite con il lato su cui è riportato il modello rivolto verso l'alto.

+ CR2032 + CR2032 G411MA

3 Reinserire lo scomparto fino ad avvertire uno scatto.

Note:

• Il telecomando si disattiva automaticamente se i pulsanti vengono premuti per più di 30 secondi.
• Durante la sostituzione delle batterie, i codici vengono memorizzati nella memoria del telecomando per evitarne la cancellazione.

Impostazione del telecomando

Questa procedura è necessaria solo se il dispositivo non risponde al telecomando SRU7140. In tal caso, il telecomando SRU7140 non riconosce la marca e/o il modello del dispositivo ed è quindi è necessario programmare il telecomando.

È possibile impostare il telecomando sia inserendo direttamente il codice corrispondente alla marca del dispositivo oppure cercando un codice valido per il dispositivo nella libreria dei codici.
È possibile assegnare qualunque tipo di codice in qualsiasi modalità dispositivo (tranne TV). Ad esempio, è possibile assegnare un codice VCR ad AMP oppure un codice DVD a STB, ecc. Tuttavia, alla modalità TV è possibile assegnare solo codici relativi al televisore.

L'impostazione di una modalità dispositivo con un determinato codice causerà automaticamente la cancellazione di tutti i comandi acquisiti in precedenza per quella modalità.

Inserimento manuale di un codice

1 Individuare la marca del proprio dispositivo nell'elenco dei codici (vedere il foglio a parte). Per ogni marca sono disponibili uno o più codici. Prendere nota del primo codice.
2 Accendere manualmente il dispositivo.
3 Premere SELECT per selezionare la modalità dispositivo desiderata (TV, DVD, STB o AMP).
- La spia modalità dispositivo si accende nella finestra del selettore.
4 Tenere premuto SETUP fino all'accensione della spia modalità dispositivo quindi rilasciare il tasto.
5 Utilizzare i tasti numerici per inserire il codice di 4 cifre, annotato nel passaggio 1.
- Dopo avere inserito un codice valido, la spia si spegne. Se il codice non è valido, la spia lampeggia.

Manuale d'uso

6 Puntare il telecomando verso il dispositivo e controllare che quest'ultimo risponda correttamente.
- Se il dispositivo risponde, non è richiesta alcuna programmazione ulteriore. A questo punto il telecomando è pronto per controllare il dispositivo.
7 Annotare il proprio codice!
? Se alcuni pulsanti non funzionano, provare uno dei codici alternativi per la marca del proprio dispositivo.

Ricerca del codice

Se il dispositivo non risponde dopo avere provato tutti i codici associati alla marca o se quest'ultima non è presente nell'elenco, cercare il codice mediante la funzione di ricerca. La ricerca del codice inizia dal codice già memorizzato.

Ricerca automatica del codice

Il telecomando cercherà automaticamente il codice corretto per il dispositivo in questione.

1 Accendere manualmente il dispositivo.
2 Premere SELECT per selezionare la modalità dispositivo desiderata (TV, DVD, STB o AMP).
- La spia modalità dispositivo si accende nella finestra del selettore.
3 Tenere premuto SETUP fino all'accensione della spia modalità dispositivo, quindi rilasciare il tasto.
4 Premere e rilasciare PROG + una volta.
- Il telecomando a questo punto comincia a inviare al dispositivo tutti i comandi Program + conosciuti uno alla volta. A ogni comando inviato, la spia modalità dispositivo si spegne.
- Se il dispositivo non risponde al tasto PROG+, è possibile utilizzare il tasto ⏻ (Standby).
- Se accidentalmente si supera il codice richiesto, premere PROG - per tornare indietro al codice a cui il dispositivo risponde.
5 Premere e rilasciare ✉ (Mute) per memorizzare il codice.
- Quando tutti i codici di una determinata marca sono stati cercati, la spia modalità dispositivo lampeggia rapidamente per 3 secondi.

Programmazione mediante la ricerca della marca

Questa opzione permette di eseguire la ricerca del codice in base a una marca specifica nella libreria dei codici.

• La tabella della libreria dei codici è disponibile a pagina 2.

1 Accendere manualmente il dispositivo.
2 Premere SELECT per selezionare la modalità dispositivo desiderata (TV, DVD, STB o AMP).
- La spia modalità dispositivo si accende nella finestra del selettore.
3 Tenere premuto SETUP fino all'accensione della spia modalità dispositivo, quindi rilasciare il tasto.
4 Premere il tasto numerico (1-6) corrispondente alla marca desiderata (vedere la tabella).
- Premendo il tasto #0# viene eseguita la ricerca del codice come descritto precedentemente.
5 Premere e rilasciare PROG + (o ▶ (in caso di VCR) o ⏻ ) ripetutamente fino a quando il dispositivo risponde.
- A ogni comando inviato, la spia modalità dispositivo si spegne.
- Se accidentalmente si supera il codice richiesto, premere PROG - per tornare indietro al codice a cui il dispositivo risponde.

Manuale d'uso

6 Premere e rilasciare ✉ (Mute) per memorizzare il codice.
- Quando tutti i codici di una determinata marca sono stati cercati, la spia modalità dispositivo lampeggia rapidamente per 3 secondi.

Programmazione dei codici per dispositivi combo

Per alcuni dispositivi combo (ad esempio TV/VCR, TV/DVD, DVD/VCR, ecc.) è necessario impostare due diversi tasti di selezione della modalità per controllare entrambe le parti del dispositivo. Ad esempio, se il dispositivo combo è TV/DVD, potrebbe essere necessario assegnare un codice al tasto TV per controllare il televisore e un codice diverso al tasto DVD per controllare il DVD.

Funzioni avanzate

Comando del volume con punch through

In molti sistemi di home entertainment, il volume è controllato soltanto da un dispositivo (solitamente il televisore o l'amplificatore). Ciò vuol dire che per regolare il volume degli altri dispositivi, è necessario impostare la modalità TV o AMP.

Se, ad esempio, il suono proviene dagli altoparlanti del televisore, per regolare il volume del sistema STB, è necessario che il telecomando sia in modalità TV.

La funzione 'Comando del volume con punch through' permette di configurare i tasti del telecomando VOL +/- e (Mute) in modo da utilizzarli per regolare l'audio degli altri dispositivi del sistema, perfino di quelli che non dispongono di un proprio controllo del volume.

1 È necessario innanzitutto decidere quale tasto di selezione della modalità si desidera impostare per il controllo del volume (ad esempio AMP).
2 Premere quindi SELECT per selezionare la modalità dispositivo da impostare per il controllo del volume (TV, DVD, STB o AMP).
- La spia modalità dispositivo si accende nella finestra del selettore.
3 Tenere premuto SETUP fino all'accensione della spia modalità dispositivo, quindi rilasciare il tasto.
4 Tenere premuto ✉ (Mute) fino a quando la spia modalità dispositivo lampeggia una volta, quindi rilasciare il tasto.
5 Premere e rilasciare ✉ (Mute).
— La spia modalità dispositivo si spegne.
- A questo punto, tutti gli altri dispositivi utilizzeranno la sorgente selezionata (AMP) per il controllo volume/mute.
- La spia lampeggia rapidamente per 3 secondi se la sorgente selezionata non dispone del controllo volume/mute.
- Riportare il controllo volume/mute all'impostazione predefinita ripetendo la sequenza appena illustrata.

Acquisizione dei codici

Se il telecomando universale non dispone di alcune funzioni presenti nel telecomando originale, è possibile utilizzare la funzione di acquisizione dei codici.

Suggerimenti sull'acquisizione delle funzioni

• Per ogni modalità si consiglia di acquisire soltanto le funzioni di un telecomando originale.
• Innanzitutto è necessario cancellare tutte le funzioni già acquisite per una determinata modalità dispositivo (TV, DVD, STB o AMP). A tale scopo, consultare la sezione 'Cancellazione di tutte le funzioni acquisite in una modalità dispositivo'.

Manuale d'uso

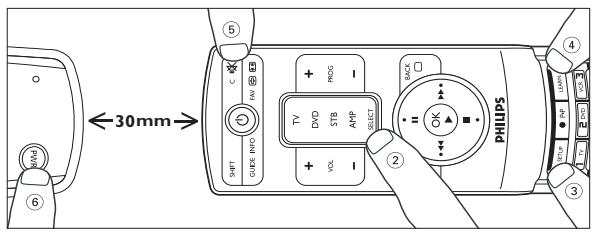

• Posizionare i due telecomandi rivolti l'uno verso l'altro, in modo che i due LED di trasmissione a infrarossi si trovino l'uno di fronte all'altro. A questo scopo, è possibile che si debba regolare l'altezza di uno dei due telecomandi.
• Non modificare la distanza tra i due telecomandi durante l'acquisizione.
• È possibile assegnare una funzione a uno qualunque dei tasti disponibili, tranne ai tasti LEARN, SELECT, SHIFT e SETUP.
• È possibile che alcune funzioni di determinati tipi di telecomandi non vengano acquisite.
  • Utilizzare batterie nuove per entrambi i telecomandi.

←30mm PHILIPS ② ③ ④ ⑤ ⑥ ⑦ ⑧ C K RW @ E TV DVD STB AMP VOL SELECT OFF ON/O GUIDE INFO RNG + - + - 2 OK ① ② ③ ④

1 Posizionare i due telecomandi su una superficie piana (ad esempio un tavolo) e disporli nella posizione l'uno di fronte all'altro lasciando tra di loro uno spazio di 30 mm.
A questo scopo, è possibile che si debba regolare l'altezza di uno dei due telecomandi.
2 Premere SELECT per selezionare la modalità dispositivo desiderata (TV, DVD, STB o AMP).
- La spia modalità dispositivo si accende nella finestra del selettore.
3 Tenere premuto SETUP fino all'accensione della spia modalità dispositivo, quindi rilasciare il tasto.
4 Premere LEARN.
- La spia modalità dispositivo lampeggia una volta, quindi resta accesa.
5 Premere il tasto al quale si desidera assegnare una nuova funzione (tasto di destinazione), ad esempio ⏻ (Standby). Per le funzioni aggiuntive (accessibili tramite tasto Shift), premere SHIFT, quindi il tasto funzione. Vedere 'Utilizzo del tasto SHIFT'.
6 Tenere premuto il tasto che si desidera copiare sul telecomando originale (tasto da acquisire, ad esempio POWER) fino a quando la spia modalità dispositivo lampeggia una volta e resta accesa.
Se nella procedura di acquisizione si verifica un problema, la spia lampeggia per 3 secondi quindi resta accesa. In questo caso, ripetere i passaggi 5 e 6.
7 Ripetere i passaggi 5 e 6 per altre funzioni che si desidera copiare dal dispositivo selezionato al telecomando universale.
8 Premere e rilasciare SETUP quando tutte le funzioni desiderate sono state acquisite. L'acquisizione dei codici è ora completata.
9 Ripetere i passaggi sopra indicati per gli altri dispositivi che si desidera controllare attraverso il telecomando.

Cancellazione di tutte le funzioni acquisite in una modalità dispositivo

1 Premere SELECT per selezionare la modalità dispositivo (TV, DVD, STB o AMP) della quale si desidera cancellare tutte le funzioni acquisite.

- La spia modalità dispositivo si accende nella finestra del selettore.

2 Tenere premuto SETUP fino all'accensione della spia modalità dispositivo, quindi rilasciare il tasto.

Manuale d'uso

3 Premere e rilasciare il tasto LEARN due volte.
— La spia modalità dispositivo lampeggia.
4 Premere e rilasciare il tasto 1.
- La spia modalità dispositivo si spegne e tutte le funzioni acquisite per la modalità selezionata vengono cancellate dalla memoria del telecomando.

Risoluzione dei problemi

Problema	Soluzione
Il dispositivo non risponde al telecomando.	Acquisire il pulsante del dispositivo appropriato per eseguire le funzioni del prodotto desiderate. Vedere ‘Acquisizione dei codici’.Programmare il telecomando con un nuovo codice.Installare delle batterie nuove (dopo l'installazione potrebbe essere necessario riprogrammare il telecomando).
Alcune funzioni del dispositivo non rispondono al telecomando.	È possibile che il telecomando non sia compatibile con il dispositivo in questione.Programmare il telecomando con un nuovo codice.
Dopo avere programmato un codice di prodotto, la spia modalità dispositivo lampeggia per 3 secondi.	È possibile che il telecomando non sia in grado di controllare tutte le funzioni del dispositivo o che i nomi dei tasti siano diversi da quelli del dispositivo.Il telecomando non accetta il codice.Provare a riprogrammare il codice oppure utilizzarne uno diverso.

Índice

Italiano: Informazioni per il consumatore

Smaltimento di vecchi prodotti

Il prodotto è stato progettato e assemblato con materiali e componenti di alta qualità che possono essere riciclati e riutilizzati.

Se su un prodotto si trova il simbolo di un bidone con ruote, ricoperto da una X, vuol dire che il prodotto soddisfa i requisiti della Direttiva comunitaria 2002/96/CE.

Informarsi sulle modalità di raccolta, dei prodotti

elettrici ed elettronici, in vigore nella zona in cui si desidera disfarsi del prodotto.

Attenersi alle normative locali per lo smaltimento dei rifiuti e non gettare i vecchi prodotti nei normali rifiuti domestici.

Uno smaltimento adeguato dei prodotti aiuta a prevenire l'inquinamento ambientale e possibili danni alla salute.

Fecha de compra - Data di acquisto - Data da compra -

Nome, indirizzo e firma del fornitore
