Тип продукта	Универсальный пульт ДУ
Бренд	PHILIPS
Модель	SRU7140
Питание	2 литиевые батарейки CR2032
Размеры (Д x Ш x В)	Примерно 200 x 50 x 20 мм
Вес (с батарейками)	Примерно 100 г
Дальность ИК	Примерно 10 м
Управляемые устройства	ТВ, DVD, видеомагнитофон, усилитель, CD, ресивер (спутник/кабель)
Основные функции	Режим ожидания, SHIFT, GUIDE, INFO, Громкость +/-, Меню, Курсор, OK, SETUP, AV, Цифровые кнопки, LEARN, Запись, BACK, SELECT, PROG +/-, FAV, C, Без звука
Программирование	Вручную по коду, Автопоиск, Поиск по бренду
Обучение кодам	Да, с оригинального пульта
Прямое управление громкостью	Да, для привязки громкости к конкретному устройству
Индикатор режима	Указывает активный режим (TV, DVD, STB, AMP)
Совместимость	Работает с большинством брендов (список кодов прилагается)
Уход	Чистить сухой мягкой тканью. Избегать жидкостей.
Безопасность	Не подвергать воздействию тепла или влаги. Хранить в недоступном для детей месте.
Экологическая информация	Соответствует директиве WEEE. Не выбрасывать с бытовыми отходами.
Запасные части	Не доступны. Заменить устройство по окончании срока службы.
Ремонтопригодность	Не подлежит ремонту пользователем. Обратитесь в сервисный центр.

Часто задаваемые вопросы - SRU7140 PHILIPS

Как запрограммировать пульт для моего телевизора?

Включите телевизор вручную. Нажмите SELECT для выбора режима TV, затем удерживайте SETUP до мигания и стабильного горения индикатора. Введите 4-значный код вашего бренда (находится в прилагаемом списке) с помощью цифровых кнопок. Если код верный, индикатор погаснет. Проверьте, реагирует ли телевизор.

Что делать, если пульт не работает после программирования?

Проверьте батарейки (замените при необходимости). Попробуйте другой код того же бренда. Если ничего не помогает, выполните автопоиск: удерживайте SETUP, нажмите PROG+ и ждите, пока устройство отреагирует. Нажмите ✉ (Без звука) для установки кода.

Как использовать функцию обучения?

Расположите два пульта друг напротив друга на расстоянии около 3 см. Выберите режим устройства (TV, DVD и т.д.) с помощью SELECT. Удерживайте SETUP до стабильного горения индикатора, затем нажмите LEARN. Затем нажмите кнопку на пульте Philips (целевая кнопка), а затем кнопку на оригинальном пульте, пока индикатор не мигнет и не останется гореть. Повторите для каждой функции, затем нажмите SETUP для завершения.

Как удалить все выученные функции для одного режима?

Выберите режим устройства с помощью SELECT. Удерживайте SETUP до стабильного горения индикатора. Нажмите дважды LEARN (индикатор мигает), затем нажмите кнопку 1. Индикатор погаснет, и все выученные функции для этого режима будут удалены.

Как настроить прямое управление громкостью?

Выберите с помощью SELECT режим устройства, управляющего громкостью (например, AMP). Удерживайте SETUP до стабильного горения индикатора, затем удерживайте ✉ (Без звука) до мигания. Отпустите, затем нажмите ✉ один раз. Теперь кнопки громкости и беззвучия будут управлять этим устройством независимо от выбранного режима.

Какие батарейки использовать и как их заменить?

Используйте две литиевые батарейки-таблетки CR2032. Для замены потяните отсек для батареек за выемку на задней панели пульта. Вставьте батарейки текстом вверх, затем задвиньте отсек обратно. Коды сохраняются при замене.

Пульт не управляет всеми функциями моего устройства, что делать?

Некоторые функции могут быть несовместимы. Попробуйте запрограммировать другой код того же бренда. Если проблема не исчезнет, используйте функцию обучения для копирования недостающих кнопок с оригинального пульта устройства.

Как получить доступ к дополнительным функциям через кнопку SHIFT?

Нажмите SELECT для выбора режима (TV, DVD и т.д.). Нажмите SHIFT и отпустите. Индикатор режима останется гореть. Затем используйте кнопки (например, MENU, курсор) для функций второго уровня. Снова нажмите SHIFT для возврата в обычный режим. Пульт автоматически возвращается через 20 секунд бездействия.

Как чистить и ухаживать за пультом?

Протирайте внешнюю поверхность мягкой сухой тканью. Не используйте жидкости или абразивные средства. Защищайте от влаги, чрезмерного тепла и ударов. Извлеките батарейки, если не пользуетесь пультом длительное время.

Что делать, если индикатор быстро мигает после ввода кода?

Это означает, что код недействителен или пульт его не принял. Запрограммируйте снова, проверив код. Если проблема не исчезнет, попробуйте автопоиск или поиск по бренду (используя кнопки 1-6).

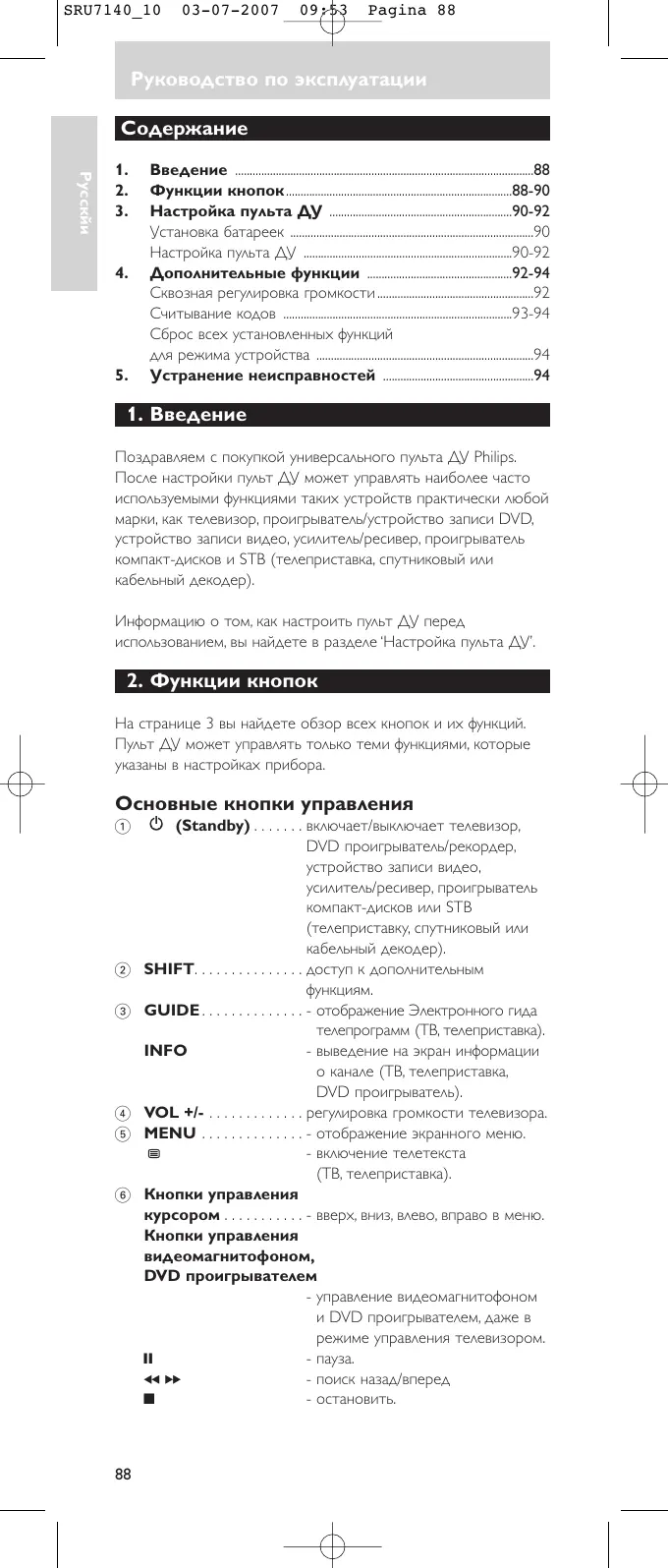

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SRU7140 PHILIPS

Руководство по эксплуатации

Содержание

1. Введение 88
2. Функции кнопок....88-90
3. Настройка пульта ДУ 90-92

Установка батареек 90

Настройка пульта ДУ 90-92

1. Дополнительные функции .....92-94

Сквозная регулировка громкости....92

Считывание кодов 93-94

Сброс всех установленных функций

для режима устройства 94

1. Устранение неисправностей .....94

1. Введение

Поздравляем с покупкой универсального пульта ДУ Philips. После настройки пульт ДУ может управлять наиболее часто используемыми функциями таких устройств практически любой марки, как телевизор, проигрыватель/устройство записи DVD, устройство записи видео, усилитель/ресивер, проигрыватель компакт-дисков и STB (телеприставка, спутниковый или кабельный декодер).

Информацию о том, как настроить пульт ДУ перед использованием, вы найдете в разделе 'Настройка пульта ДУ'.

2. Функции кнопок

На странице 3 вы найдете обзор всех кнопок и их функций. Пульт ДУ может управлять только теми функциями, которые указаны в настройках прибора.

Основные кнопки управления

① ⏻ (Standby) ..... включает/выключает телевизор, DVD проигрыватель/рекордер, устройство записи видео, усилитель/ресивер, проигрыватель компакт-дисков или STB (телеприставку, спутниковый или кабельный декодер).
② SHIFT......доступ к дополнительным функциям.
③ GUIDE.... - отображение Электронного гида телепрограмм (ТВ, телеприставка). INFO - выведение на экран информации о канале (ТВ, телеприставка, DVD проигрыватель).
④ VOL +/- ..... регулировка громкости телевизора.
⑤ MENU .... - отображение экранного меню. - включение телетекста (ТВ, телеприставка).
⑥ Кнопки управления курсором ..... - вверх, вниз, влево, вправо в меню. Кнопки управления видеомагнитофоном, DVD проигрывателем

- управление видеомагнитофоном и DVD проигрывателем, даже в режиме управления телевизором.

- пауза. - поиск назад/вперед - остановить.

Руководство по эксплуатации

⑦ OK.... - подтверждение выбора.
- воспроизведение (видеомагнитофон, DVD проигрыватель).
⑧ SETUP...... настройка пульта ДУ.
⑨ AV ...... - переключение между внешними
(аудио/видео) входами оборудования (ТВ, телеприставки).
- параметры настройки изображения (ТВ, телеприставка)
⑩ ✉……параметры настройки звука (ТВ, телеприставка)
⑪ +- ...... выбор между однозначными и двузначными номерами каналов (ТВ, телеприставка)
⑫ Цифровые кнопки . непосредственный выбор канала (ТВ, телеприставка, усилитель).
TV (TB), DVD (DVD проигрыватель), VCR (видеомагнитофон), TUNER (тюнер), CD (проигрыватель компакт-дисков), AUX или HDD (жесткий диск) (AMP).
⑬ LEARN ..... установка обучающих функций.
14 ●……- запись. Нажмите дважды, чтобы начать запись. Для устройств некоторых марок необходимо нажать кнопку один раз, затем нажать снова и удерживать в течение 3 секунд.
ЫР- выбор предыдущего канала.
⑮ BACK...... - возвращение в меню на один уровень назад или выход из меню (ТВ, телеприставка, DVD проигрыватель).
- отключение телетекста.
⑯ SELECT...... выбор TV (TB), DVD
(DVD проигрывателя), STB (телеприставки) или AMP (усилителя).
⑰ PROG +/- ...... выбор следующего/предыдущего канала (ТВ, телеприставка).
⑱ FAV ...... выбор следующей/предыдущей любимой станции (ТВ, телеприставка).
остановка текущего изображения телетекста (ТВ, телеприставка).
выбор широкоэкранного ТВ (ТВ, телеприставка).
⑲ C......сброс установленных параметров (TB, телеприставка, DVD проигрыватель)
(Звук выкл.) отключение звука ТВ.

Кнопки выбора источника

Использование кнопки переключения регистра

Кнопка SHIFT для доступа к дополнительным функциям для текущего режима устройства, например, Меню, Выход, Курсор и т.д. Дополнительные функции существуют не для всех кодов. Для доступа к дополнительным функциям:

Руководство по эксплуатации

1 Нажмите кнопку SELECT, чтобы выбрать необходимый режим устройства (TV (TB), DVD (DVD проигрыватель), STB (телеприставка) или AMP (усилитель).
— На панели выбора загорится индикатор режима устройства.
2 Нажмите и отпустите кнопку SHIFT.
– Индикатор режима устройства остается подсвеченным, что означает смену режима.
3 Чтобы узнать, какие функции доступны для выбранного режима устройства, воспользуйтесь различными кнопками. Доступны только функции того пульта ДУ, который был заменен на универсальный.
4 Нажмите и отпустите кнопку SHIFT, чтобы вернуться к первоначальному режиму.
– Если в течение 20 секунд, находясь в состоянии смены режима, вы не нажмете никакую кнопку, пульт ДУ вернется в первоначальный режим.

Настройка пульта ДУ

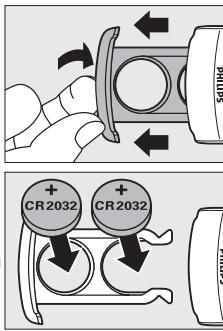

Установка батареек

1 На задней панели пульта ДУ находится небольшое углубление. Подцепите пальцем (ногтем) и выньте отсек для батареек.

SET/HDH CR2032 CR2032 SET/HDH

2 Установите две литиевые батарейки CR2032 в отсек для батареек, как показано на рисунке. Необходимо поместить батарейки в отсек текстом вверх.

3 Установите отсек для батареек на место до щелчка.

+ CR2032 + CR2032 C411H4

Примечания

– Пульт ДУ автоматически отключается, если на кнопки нажимать дольше 30 секунд.
— При замене батареек вы не потеряете коды, поскольку они хранятся в памяти пульта ДУ.

Настройка пульта ДУ

Она необходима только в том случае, если устройство не реагирует на работу пульта SRU7140. Это означает, что пульт SRU7140 не настроен на работу с данной торговой маркой и/или моделью устройства и его необходимо настроить.

Вы можете настроить пульт ДУ, либо посредством введения кода торговой марки устройства напрямую , либо выбрав подходящий для вашей модели код из базы данных.

Вы можете сохранить любой код в любом режиме (кроме TV (TB). Например, можно сохранить код VCR (видеомагнитофон) в режиме AMP (усилитель), или DVD (DVD проигрыватель) в режиме STB (телеприставка). Однако, код TV (TB) сохраняется только в режиме TV (TB).

Настройка режима устройства при помощи некоторого кода автоматически приводит к сбросу всех установленных команд этого режима.

Ввод кода вручную

1 Найдите название торговой марки вашего устройства в списке кодов (на отдельном листе). Для каждой торговой марки указан по крайней мере один код. Запишите найденный код.

2 Включите устройство вручную.

Руководство по эксплуатации

3 Нажмите кнопку SELECT чтобы выбрать необходимый режим устройства (TV (TB), DVD (DVD проигрыватель), STB (телеприставка) или AMP (усилитель).
— На панели выбора загорится индикатор режима устройства.
4 Нажмите и удерживайте кнопку SETUP до тех пор, пока не загорится индикатор режима устройства, затем отпустите.
5 Используйте цифровые кнопки, чтобы ввести четырехзначный код, как описано в пункте I.
– После введения правильного кода индикатор погаснет. Индикатор режима начнет мигать, если код введен неверно.
6 Направьте пульт ДУ на устройство и проверьте, правильна ли реакция устройства.
– Если устройство реагирует, дальнейшей настройки не требуется. Пульт ДУ готов к использованию.
7 Запишите код!
- Если управление какими-либо кнопками нарушено, попробуйте ввести другой код, подходящий для торговой марки вашего устройства.

Поиск кода

Если устройство не реагирует на команды пульта ДУ после введения всех перечисленных кодов для данной торговой марки, либо если для нее не приведено кода, попробуйте найти его при помощи Поиска кода.

Поиск кода начинается с текущего кода.

Автоматический поиск кода

Пульт ДУ автоматически начнет поиск верного кода.

1 Включите устройство вручную.
2 Нажмите кнопку SELECT, чтобы выбрать необходимый режим устройства (TV (TB), DVD (DVD проигрыватель), STB (телеприставка) или AMP (усилитель).
— В окне выбора загорится индикатор режима устройства.
3 Нажмите и удерживайте кнопку SETUP до тех пор, пока не загорится индикатор режима устройства, затем отпустите.
4 Нажмите и отпустите кнопку PROG + .
– Пульт ДУ начинает записывать в устройство по одной все известные команды. После отправки каждой команды индикатор режима гаснет.
- Если в устройстве нет кнопки PROG+, тогда вместо нее можно использовать кнопку ⏻ (Режим ожидания).
- Если вы случайно пропустили необходимый код, нажмите PROG -, чтобы вернуться к искомому коду.
5 Нажмите и отпустите кнопку 🚗 (Звук выкл.) чтобы ввести код.
– Когда все коды для данной торговой марки найдены, индикатор режима устройства будет мигать в течение 3 секунд.

Программирование при помощи поиска торговой марки

Позволяет искать код определенной марки в библиотеке кодов для конкретного производителя.

• На странице 2 вы найдете таблицу кодов.

1 Включите устройство вручную.
2 Нажмите кнопку SELECT, чтобы выбрать необходимый режим устройства (TV (TB), DVD (DVD проигрыватель), STB (телеприставка) или AMP (усилитель).
— На панели выбора загорится индикатор режима устройства.
3 Нажмите и удерживайте кнопку SETUP до тех пор, пока не загорится индикатор режима устройства, затем отпустите.

Руководство по эксплуатации

4 Нажмите цифровую кнопку (1-6), соответствующую торговой марке устройства (см. таблицу).
– Нажатие кнопки '0' запускает поиск кода, как описано выше.
5 Нажимайте и отпускайте кнопку PROG + (или ▶ (для видеомагнитофона) или ⏻), пока устройство не начнет реагировать.
— После отправки каждой команды индикатор режима гаснет.
- Если вы случайно пропустили необходимый код, нажмите PROG - , чтобы вернуться к искомому коду.
6 Нажмите и отпустите кнопку ✉ (Звук выкл.) чтобы ввести код.
– Когда все коды для данной торговой марки найдены, индикатор режима устройства начинает мигать в течение 3 секунд.

Программирование кодов для комбинированных устройств

Для некоторых устройств (например, телевизора с видеомагнитофоном, телевизора с DVD проигрывателем, DVD проигрывателя и видеомагнитофона) необходимо настроить две разные кнопки выбора источника, чтобы управлять обеими частями устройства. Например, для телевизора с DVD проигрывателем может понадобиться установить один код для кнопки управления телевизором и другой - для кнопки управления DVD проигрывателем.

Дополнительные функции

Сквозная регулировка громкости

В большинстве домашних систем развлечения громкость регулируется только одним устройством (обычно кнопками управления телевизором или усилителем). Это означает необходимость постоянного переключения в режим TV (TB) или AMP (усилитель) для регулирования громкости другого устройства.

Если звук исходит, например, из динамиков телевизора, то для того, чтобы регулировать громкость, например, телеприставки, необходимо переключиться в режим TV (TB).

Функция 'Сквозной регулировки громкости' позволяет настроить кнопки пульта ΔΥVOL +/- и ✗ (Звук выкл.), чтобы регулировать также звук других устройств системы, даже тех, у которых нет отдельного регулятора громкости.

1 Для начала выберите, на какой источник установить регулятор громкости (например, на усилитель).
2 Нажмите кнопку SELECT, чтобы выбрать, на какой источник установить регулятор громкости (TV (TB), DVD (DVD проигрыватель), STB (телеприставка) или AMP (усилитель).

— На панели выбора загорится индикатор режима устройства.

3 Нажмите и удерживайте кнопку SETUP до тех пор, пока не загорится индикатор режима устройства, затем отпустите.

4 Нажмите и удерживайте кнопку ✉ (Звук выкл.), пока не замигает индикатор режима устройства, затем отпустите.

5 Нажмите и отпустите кнопку ✉ (Звук выкл.).

– Индикатор режима устройства погаснет.

– Все остальные устройства настроены на регуляцию и отключение звука через выбранный источник (усилитель).

- Индикатор будет мигать в течение 3 секунд, если у выбранного источника нет кнопки отключения и регулировки громкости.

- Повторение описанной выше процедуры приведет к сбросу настроек отключения и регулировки громкости и возвращению к заводским настройкам по умолчанию.

Руководство по эксплуатации

Считывание кодов

Если вам необходимы какие-либо функции того пульта ДУ, который был заменен на универсальный, этот пульт может настроить их при помощи предыдущего.

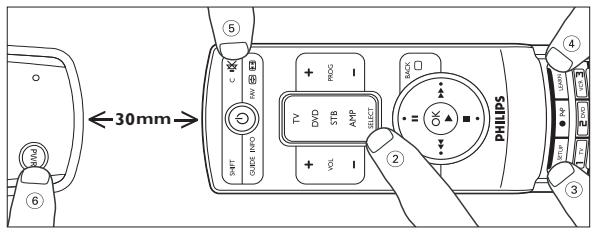

Советы по считыванию функций

• Для каждого режима можно считать только одну функцию с того пульта ДУ, который был заменен на универсальный.
• Для начала удалите все считанные функции для режима устройства (TV (TB), DVD (DVD проигрыватель), STB (телеприставка) или AMP (усилитель), чтобы убедиться, что для этого режима не осталось ранее сохраненных функций. Для этого смотри раздел #Сброс всех установленных функций для режима устройства#.
• Положите пульты ДУ рядом так, чтобы светодиодные индикаторы ИК-передачи# обоих пультов были параллельны. Возможно, вам придется для этого отрегулировать положение одного из пультов.
• Во время считывания не следует передвигать пульты или изменять расстояние между ними.
• Вы можете сохранить считанную функцию на любой кнопке, кроме кнопок LEARN, SELECT, SHIFT и SETUP.
• Некоторые функции определенных типов пультов ДУ не могут быть считаны.
  • Для обоих пультов используйте годные батарейки.

←30mm PHILIPS ② ③ ④ ⑤ ⑥ SWI C K RW @ SHP GUIDE INFO TV DVD STB ANP VOL SELECT + ROG - + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - OK -▲ -■ -● -▼ -▲ -▼ -▲ -▼ -▲ -▼ -▲ -▼ -▲ -▲ -▲ -▲ -▲ -▲ -▲ -▲ -▲ -▲ -▲ -▲ -▲ -▲ -▲ -▲ -▲ -▲ -▲ -▲ -▲ -▲ -▲ -▲ -▲ -▲ -▲ -▲ -▲ -▲ -▲ -▲

1 Положите оба пульта ДУ на ровную горизонтальную поверхность (например, на журнальный столик) и направьте их друга на друга на расстоянии примерно 30 мм. Возможно, вам придется для этого отрегулировать положение одного из пультов.

2 Нажмите кнопку SELECT, чтобы выбрать необходимый режим устройства (TV (TB), DVD (DVD проигрыватель), STB (телеприставка) или AMP (усилитель).

- На панели выбора загорится индикатор режима устройства.

3 Нажмите и удерживайте кнопку SETUP до тех пор, пока не загорится индикатор режима устройства, затем отпустите.

4 Нажмите кнопку LEARN.

• Индикатор режима устройства мигнет и загорится.

5 Нажмите ту кнопку, которой вы хотите потом вызывать считанную функцию (целевая кнопка). Например, кнопку ⏻ (Режим ожидания).

Для установки дополнительных функций нажмите сначала кнопку SHIFT, затем целевую кнопку. См. 'Использование кнопки SHIFT'.

6 Нажмите и удерживайте кнопку на замененном пульте, с которой считывается функция (считываемая кнопка, например, POWER), до тех пор, пока не мигнет и не загорится индикатор режима устройства.

– Если при считывании возникла проблема, индикатор будет мигать в течение 3 секунд, а затем останется гореть. Если это произошло, повторите пункты 5,6.

7 Повторите этапы 5,6 для считывания других необходимых функций выбранного устройства.

Руководство по эксплуатации

8 Нажмите и отпустите кнопку SETUP, когда все необходимые функции считаны. Считывание кодов завершено.
9 Повторите описанную выше процедуру для считывания функций других устройств.

Сброс всех установленных функций для режима устройства

1 Нажмите кнопку SELECT, для выбора устройства (TV (TB), DVD (DVD проигрыватель), STB (телеприставка) или AMP (усилитель) для сброса всех считанных функций.
– На панели выбора загорится индикатор режима устройства.
2 Нажмите и удерживайте кнопку SETUP до тех пор, пока не загорится индикатор режима устройства, затем отпустите.
3 Дважды нажмите и отпустите кнопку LEARN.
– Индикатор режима устройства начинает мигать.
4 Нажмите и отпустите цифровую кнопку 1.
- Индикатор режима устройства погаснет, а все считанные функции для этого режима будут стерты из памяти пульта ДУ.

Устранение неисправностей

Проблема	Решение
Устройство не реагирует на пульт ДУ.	Узнайте, какая кнопка устройства отвечает за выполнение необходимой функции. См. 'Считывание кодов'.Запрограммируйте новый код для пульта ДУ.Установите новые батарейки (возможно, после установки батареек будет необходимо вновь запрограммировать пульт ДУ).
Пульт ДУ не управляет некоторыми функциями устройства.	Возможно, пульт ДУ и устройство несовместимы.Запрограммируйте новый код для пульта ДУ.
После введения кода устройства индикатор режима устройства мигает в течение 3 секунд.	Возможно, пульт ДУ не сможет управлять всеми функциями устройства, или названия кнопок пульта и устройства различаются.Пульт ДУ не принимает введенный код.Попробуйте ввести код еще раз или введите другой код.

İçindekiler
