KÄYTTÖOHJE SRU7140 PHILIPS

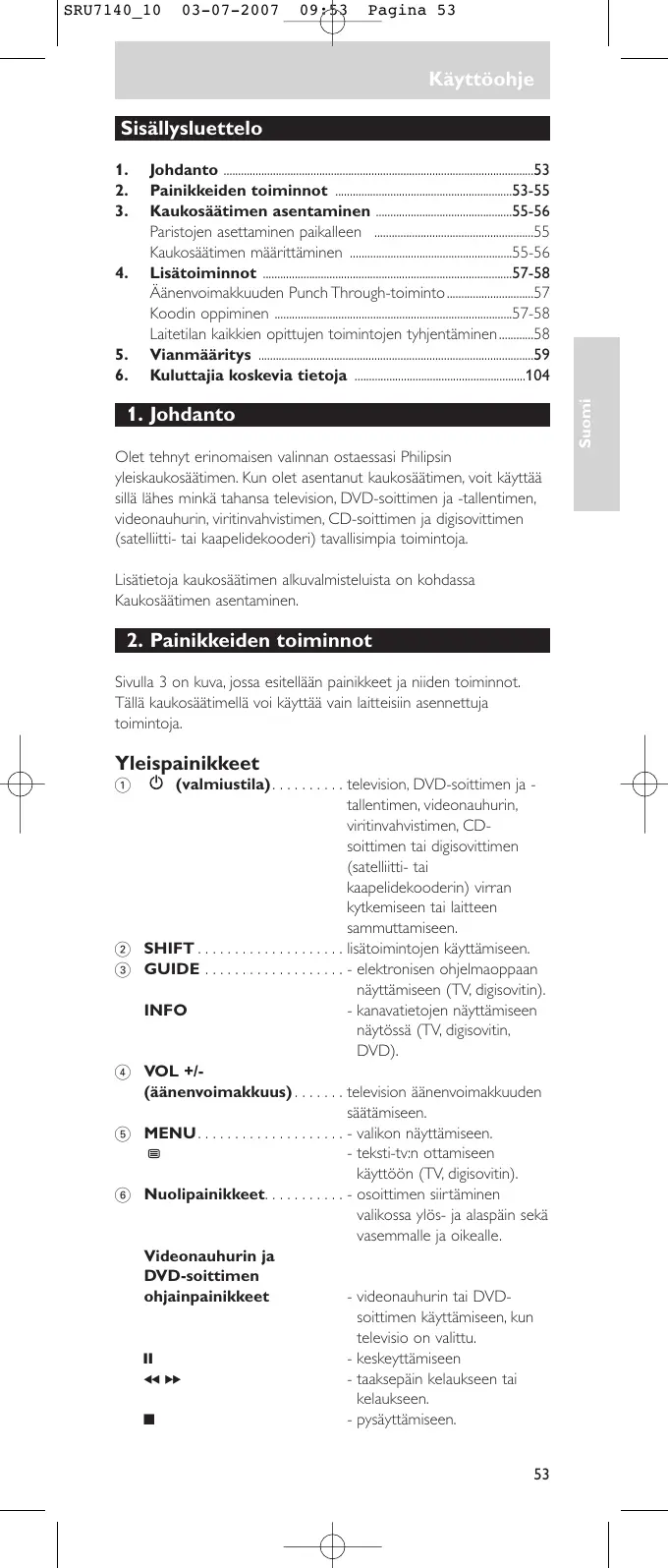

SRU7140_10 03-07-2007 09:53 Pagina 53 Käyttöohje Sisällysluettelo

Olet tehnyt erinomaisen valinnan ostaessasi Philipsin yleiskaukosäätimen. Kun olet asentanut kaukosäätimen, voit käyttää sillä lähes minkä tahansa television, DVD-soittimen ja -tallentimen, videonauhurin, viritinvahvistimen, CD-soittimen ja digisovittimen (satelliitti- tai kaapelidekooderi) tavallisimpia toimintoja. Lisätietoja kaukosäätimen alkuvalmisteluista on kohdassa Kaukosäätimen asentaminen.

2. Painikkeiden toiminnot

Sivulla 3 on kuva, jossa esitellään painikkeet ja niiden toiminnot. Tällä kaukosäätimellä voi käyttää vain laitteisiin asennettuja toimintoja. Yleispainikkeet

(valmiustila) . . . . . . . . . . television, DVD-soittimen ja tallentimen, videonauhurin, viritinvahvistimen, CDsoittimen tai digisovittimen (satelliitti- tai kaapelidekooderin) virran kytkemiseen tai laitteen sammuttamiseen. SHIFT . . . . . . . . . . . . . . . . . . . . lisätoimintojen käyttämiseen. GUIDE . . . . . . . . . . . . . . . . . . . - elektronisen ohjelmaoppaan näyttämiseen (TV, digisovitin). INFO - kanavatietojen näyttämiseen näytössä (TV, digisovitin, DVD). VOL +/(äänenvoimakkuus) . . . . . . . television äänenvoimakkuuden säätämiseen. MENU . . . . . . . . . . . . . . . . . . . . - valikon näyttämiseen. - teksti-tv:n ottamiseen käyttöön (TV, digisovitin). Nuolipainikkeet. . . . . . . . . . . - osoittimen siirtäminen valikossa ylös- ja alaspäin sekä vasemmalle ja oikealle. Videonauhurin ja DVD-soittimen ohjainpainikkeet - videonauhurin tai DVDsoittimen käyttämiseen, kun televisio on valittu. - keskeyttämiseen - taaksepäin kelaukseen tai kelaukseen. - pysäyttämiseen.

SRU7140_10 03-07-2007 09:53 Pagina 54 Käyttöohje Suomi 7 OK . . . . . . . . . . . . . . . . . . . . . . . - valinnan vahvistamiseen. - toistamiseen (videonauhuri, DVD). 8 SETUP . . . . . . . . . . . . . . . . . . . kaukosäätimen asetusten määrittämiseen. 9 AV. . . . . . . . . . . . . . . . . . . . . . . . - laitteen (TV, digisovitin) ulkoisten lähteiden (ääni tai video) välillä siirtymiseen. - kuva-asetukset (TV, digisovitin). . . . . . . . . . . . . . . . . . . . . . . . . ääniasetukset (TV, digisovitin). . . . . . . . . . . . . . . . . . . . . . . . . yksi- tai kaksinumeroisen kanavan valitsemiseen (TV, digisovitin). @ Numeropainikkeet . . . . . . . kanavan valitsemiseen suoraan (TV, digisovitin, viritinvahvistin). Lähteen valintapainikkeet

(videonauhuri)-,TUNER (viritin)-, CD, AUX (lisälaite)tai HDD (kiintolevy) -tilan valitsemiseen (viritinvahvistin). # LEARN . . . . . . . . . . . . . . . . . . . oppimistoimintojen määrittämiseen. $ 0 . . . . . . . . . . . . . . . . . . . . . . . . . - Tallentamiseen. Aloita tallennus painamalla painiketta kaksi kertaa. Joidenkin merkkien kohdalla painiketta painetaan ensin kerran ja sitten uudelleen kolmen sekunnin kuluttua. - edellisen kanavan valitsemiseen. % BACK . . . . . . . . . . . . . . . . . . . . - Siirtyy edelliselle tasolle valikossa tai sammuttaa valikon (TV, digisovitin, DVD). - teksti-tv:n poistamiseen käytöstä. ^ SELECT . . . . . . . . . . . . . . . . . . TV-, DVD-, STB- tai AMP-tilan valitsemiseen. & PROG +/- (ohjelma) . . . . . . seuraavan tai edellisen kanavan valitsemiseen (TV, digisovitin).

• FAV . . . . . . . . . . . . . . . . . . . . . . seuraavan tai edellisen suosikkikanavan valitsemiseen (TV, digisovitin). pysähtyy nykyiseen teksti-tvkuvaan (TV, digisovitin). valitsee laajakuvatelevision (TV, digisovitin). ( C . . . . . . . . . . . . . . . . . . . . . . . . . merkintöjen poistamiseen (TV, digisovitin DVD). (mykistys) poistaa television äänen käytöstä. Shift-painikkeen käyttäminen SHIFT-painikkeella voidaan käyttää käytössä olevan laitetilan, kuten valikon, lopetuksen, nuolipainikkeiden, lisätoimintoja. Kaikkiin koodeihin ei liity Shift-painikkeella käytettäviä toimintoja. Toimintojen käyttäminen:

Valitse laitetila (TV, DVD, STB tai AMP) SELECT-painikkeella. Laitetilan merkkivalo syttyy valintaikkunassa. Paina SHIFT-painiketta ja vapauta painike. Laitetilan merkkivalo palaa ja ilmoittaa, että kyseessä on Shifttila. SRU7140_10 03-07-2007 09:53 Pagina 55 Käyttöohje

Painamalla painikkeita voit tarkistaa, mitä toimintoja valitussa laitetilassa voi käyttää.Vain alkuperäisessä kaukosäätimessä olevat toiminnot ovat käytettävissä. Siirry takaisin normaalitilaan painamalla SHIFT-painiketta ja vapauttamalla painike. Jos mitään painiketta ei paineta Shift-tilassa, kaukosäädin palaa normaaliin tilaan 20 sekunnin kuluttua. Kaukosäätimen asentaminen

Kaukosäätimen alaosassa on pieni syvennys. Vedä paristolokero ulos sormenpäällä tai kynnellä.

Aseta kaksi CR2032-litiumparistoa paristolokeroon kuten kuvassa. Varmista, että pariston tekstipuoli on ylöspäin. Liu’uta lokero takaisin ja napsauta se paikalleen.

Suomi Paristojen asettaminen paikalleen. Huomautus: – Kaukosäädin sammuu automaattisesti, jos painikkeita painetaan yli 30 sekuntia. – Mitään koodeja ei häviä, sillä ne tallennetaan kaukosäätimen muistiin paristojen vaihdon ajaksi. Kaukosäätimen määrittäminen Määritykset on tehtävä vain siinä tapauksessa, että laite ei vastaa SRU7140-kaukosäätimeen.Tällaisessa tapauksessa SRU7140 ei tunnista laitteen merkkiä ja/tai mallia ja kaukosäädin on ohjelmoitava tunnistamaan se. Voit määrittää kaukosäätimen joko syöttämällä laitteen merkkikoodin suoraan tai selaamalla koodikirjastoa, kunnes löydät laitteesi kanssa toimivan koodin. Voit tallentaa koodin mihin tahansa laitetilaan (ei kuitenkaan TV-tilaan).Voit esimerkiksi tallentaa videonauhurikoodin AMP-tilaan tai DVD-koodin STB-tilaan.Televisiokoodin voi kuitenkaan tallentaa vain TV-tilaan. Kun laitetilaan määritetään koodi, kaikki kyseisen tilan aiemmin opitut komennot poistetaan automaattisesti. Koodin syöttäminen manuaalisesti 1 Etsi laitteesi merkki koodiluettelosta (erillinen arkki). Luettelossa on useita koodeja kutakin merkkiä varten. Kirjoita ensimmäinen koodi muistiin. 2 Kytke laitteeseen virta manuaalisesti. 3 Valitse laitetila (TV, DVD, STB tai AMP) SELECT-painikkeella. – Laitetilan merkkivalo syttyy valintaikkunassa. 4 Paina SETUP-painiketta, kun laitetilan merkkivalo ensin vilkkuu ja palaa sitten tasaisesti.Vapauta painike. 5 Syötä vaiheessa 1 muistiinkirjoitettu 4-numeroinen koodi numeropainikkeilla. – Merkkivalo sammuu, kun kelvollinen koodi on syötetty. Jos koodi ei kelpaa, merkkivalo vilkkuu. 6 Osoita kaukosäätimellä laitetta ja varmista, että laite reagoi odotetusti. – Jos laite reagoi, ohjelmoinnin voi lopettaa.Voit nyt käyttää laitetta kaukosäätimellä. 7 Kirjoita koodi muistiin.

• Jos laitetta ei voi käyttää joillakin painikkeilla, kokeile merkin muita koodeja.

SRU7140_10 03-07-2007 09:53 Pagina 56 Käyttöohje Koodihaku Jos olet kokeillut kaikki merkin koodeja eikä laite reagoi tai jos merkkiä ei ole luettelossa, etsi koodi koodihaun avulla. Koodihaku käynnistyy tallennettuna olevasta koodista. Suomi Automaattinen koodihaku Kaukosäädin etsii automaattisesti laitteen koodia. 1 Kytke laitteeseen virta manuaalisesti. 2 Valitse laitetila (TV, DVD, STB tai AMP) SELECT-painikkeella. – Laitetilan merkkivalo syttyy valintaikkunassa. 3 Paina SETUP-painiketta, kun laitetilan merkkivalo ensin vilkkuu ja palaa sitten tasaisesti.Vapauta painike. 4 Paina PROG + -painiketta kerran ja vapauta painike. – Kaukosäädin alkaa nyt lähettämään kaikkia tunnettuja Program + -komentoja laitteeseen yksi kerrallaan. Laitetilan merkkivalo sammuu kunkin lähetetyn koodin jälkeen.

• Jos laitteessa ei voi käyttää PROG+-painiketta, (valmiustila) -painiketta voi käyttää sen sijaan.
• Jos ohitat tarvittavan koodin vahingossa, siirry PROG- -painikkeella taaksepäin, kunnes laite reagoi. 5 Asenna koodi painamalla (mykistys) -painiketta ja vapauttamalla painike. – Kun kaikki tietyn merkin koodit on haettu, laitetilan merkkivalo vilkkuu nopeasti 3 sekuntia. Ohjelmointi merkkihaulla Toiminnolla voi hakea koodikirjastosta tietyn valmistajan tietyn merkin koodin.

Koodikirjastotaulukko on sivulla 2.

Kytke laitteeseen virta manuaalisesti. Valitse laitetila (TV, DVD, STB tai AMP) SELECT-painikkeella. Laitetilan merkkivalo syttyy valintaikkunassa. Paina SETUP-painiketta, kun laitetilan merkkivalo ensin vilkkuu ja palaa sitten tasaisesti.Vapauta painike. Paina valitsemaasi merkkiä vastaavaa numeropainiketta (1–6). (Katso taulukko.) Voit suorittaa edellä kuvatun koodihaun painamalla 0-painiketta. Paina painiketta PROG + (tai painiketta 2, jos kyseessä on videonauhuri tai, painiketta ) ja vapauta painike toistuvasti, kunnes laite reagoi. Laitetilan merkkivalo sammuu kunkin lähetetyn koodin jälkeen. Jos ohitat tarvittavan koodin vahingossa, siirry PROG- -painikkeella taaksepäin, kunnes laite reagoi. Asenna koodi painamalla (mykistys) -painiketta ja vapauttamalla painike. Kun kaikki tietyn merkin koodit on haettu, laitetilan merkkivalo vilkkuu nopeasti 3 sekuntia.

Yhdistelmälaitteiden koodin ohjelmointi Joissakin yhdistelmälaitteissa, kuten TV-videonauhurissa,TV-DVD:ssä tai DVD-videonauhurissa, on määritettävä kaksi erillistä lähteen valintapainiketta, jotta kumpaakin yhdistelmälaitteen osaa voi ohjata. Jos sinulla on esimerkiksi TV-DVD-yhdistelmälaite, sinun on ehkä määritettävä koodi television ohjaamista varten TV-painikkeeseen ja toinen koodi DVD-painikkeeseen DVD-soitinta varten.

SRU7140_10 03-07-2007 09:53 Pagina 57 Käyttöohje Lisätoiminnot Äänenvoimakkuuden Punch Through toiminto Useimmissa kotiviihdejärjestelmistä äänenvoimakkuutta säädetään vain yhdessä laitteessa (yleensä televisiossa tai vahvistimessa). Tämän vuoksi muiden laitteiden äänenvoimakkuutta voi säätää vain siirtymällä TV- tai AMP-tilaan. Jos ääni tulee esimerkiksi television kaiuttimista, kaukosäätimen on oltava TV-tilassa, kun vaikkapa digisovittimen ääntä halutaan säätää.

Suomi Äänenvoimakkuuden Punch Through -toiminnolla voi määrittää kaukosäätimen VOL +/-- ja (mykistys) -painikkeet säätämään myös muiden järjestelmän laitteiden ääntä, myös sellaisten laitteiden, joiden äänenvoimakkuutta ei voi säätää itsenäisesti. Päätä ensimmäiseksi, minkä lähteen valintapainikkeen haluat määrittää äänenvoimakkuutta varten (esimerkiksi AMP). Valitse äänenvoimakkuuden määrittämistä varten laitetila (TV, DVD, STB tai AMP) SELECT-painikkeella. Laitetilan merkkivalo syttyy valintaikkunassa. Paina SETUP-painiketta, kun laitetilan merkkivalo ensin vilkkuu ja palaa sitten tasaisesti.Vapauta painike. Paina (mykistys) -painiketta, kunnes laitetilan merkkivalo vilkkuu kerran, ja vapauta painike. Paina (mykistys) -painiketta ja vapauta painike. Laitetilan merkkivalo sammuu. Kaikki laitteet on nyt liitetty Punch through -toiminnolla valittuun lähteeseen (AMP) äänenvoimakkuuden säätämistä ja mykistystä varten. Merkkivalo vilkkuu nopeasti 3 sekuntia, jos valitsemassasi lähteessä ei ole äänenvoimakkuuden säätöä tai mykistystä. Palauta äänenvoimakkuuden säätö ja mykistys oletusasetuksiin toistamalla edellä mainitut vaiheet. Koodin oppiminen Jos alkuperäisessä kaukosäätimessä on tiettyjä toimintoja, joita haluat käyttää myös tässä kaukosäätimessä, kaukosäädin voi oppia nämä toiminnot alkuperäisestä kaukosäätimestä. Vihjeitä oppimistoiminnoista

• Kullekin yksittäiselle tilalle on syytä opettaa vain yksi alkuperäinen kaukosäädintyyppi.
• Tyhjennä ensimmäiseksi kaikki laitetilan (TV, DVD, STB tai AMP) opitut toiminnot. Näin voit varmistaa, että tilaan ei jää aiemmin opittuja toimintoja. Lisätietoja on kohdassa Kaikkien laitetilan opittujen toimintojen tyhjentäminen.
• Aseta kaukosäätimet vastakkainen siten, että kummankin kaukosäätimen infrapunalähetyksen merkkivalot ovat samassa linjassa. Sinun on ehkä säädettävä jommankumman kaukosäätimen korkeutta tätä varten.
• Älä siirrä kaukosäätimiä tai muuta niiden välistä etäisyyttä, kun oppiminen on meneillään.
• Voit tallentaa toiminnon mihin tahansa vapaaseen painikkeeseen, et kuitenkaan LEARN-, SELECT-, SHIFT- ja SETUP-painikkeisiin.
• Joidenkin kaukosäätimien toimintoja ei voi opettaa.
• Käytä uusia paristoja sekä oppivassa tai alkuperäisessä kaukosäätimessä.

SRU7140_10 03-07-2007 09:53 Pagina 58 Käyttöohje 30 mm

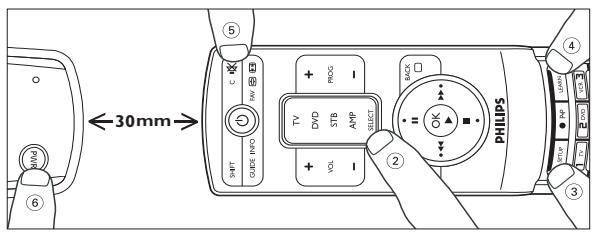

Aseta kumpikin kaukosäädin yläosat vastakkain tasaiselle pinnalle (kuten pöydälle) siten, että niiden välissä on noin 30 mm. Jommankumman kaukosäätimen korkeutta on ehkä säädettävä tätä toimintoa varten. Valitse laitetila (TV, DVD, STB tai AMP) SELECT-painikkeella. Laitetilan merkkivalo syttyy valintaikkunassa. Paina SETUP-painiketta, kun laitetilan merkkivalo ensin vilkkuu ja palaa sitten tasaisesti.Vapauta painike. Paina LEARN-painiketta. Laitetilan merkkivalo vilkkuu kerran ja jää palamaan. Paina sitä painiketta, jonka haluat oppivan uuden toiminnon (kohdepainike) Esimerkki: (valmiustila). Saat lisätietoja Shift-painikkeen toiminnoista painamalla ensin SHIFT-painiketta ja sitten toimintopainiketta. Katso SHIFT-painikkeen käyttäminen. Pidä painettuna sitä alkuperäisen kaukosäätimen painiketta, jonka haluat kopioida (oppimispainike, kuten POWER), kunnes laitetilan merkkivalo vilkkuu kerran ja jää palamaan. Jos oppiminen ei onnistu, merkkivalo vilkkuu 3 sekuntia ja jää palamaan.Toista tässä tapauksessa vaiheet 5–6. Toista vaiheet 5–6 niiden valitun laitteen toimintojen osalta, jotka haluat kaukosäätimen oppivan. Paina SETUP-painiketta ja vapauta se, kun kaikki haluamasi toiminnot on opittu. Koodin oppiminen on nyt suoritettu. Toista edellä mainitut vaiheet muiden sellaisten laitteiden osalta, joista haluat kaukosäätimen oppivan. Laitetilan kaikkien opittujen toimintojen tyhjentäminen

Valitse SELECT-painikkeella se laitetila (TV, DVD, STB tai AMP), josta haluat tyhjentää kaikki opitut toiminnot. – Laitetilan merkkivalo syttyy valintaikkunassa. 2 Paina SETUP-painiketta, kun laitetilan merkkivalo ensin vilkkuu ja palaa sitten tasaisesti.Vapauta painike. 3 Paina LEARN-painiketta ja vapauta painike.Toista. -– Laitetilan merkkivalo vilkkuu. 4 Paina numeropainiketta 1 ja vapauta se. – Laitetilan merkkivalo sammuu ja kaikki tämän tilan opitut toiminnot on nyt poistettu kaukosäätimen muistista.

SRU7140_10 03-07-2007 09:53 Pagina 59 Käyttöohje Vianmääritys Ongelma Ratkaisu Tuotetta ei voi käyttää kaukosäätimellä. Opeta tuotteen laitepainike käyttämään haluamasi toimintoja tuotteessa. Katso ‘Koodin oppiminen’. Aseta kaukosäätimeen uudet paristot. (Kaukosäädin on ehkä ohjelmoitava paristojen vaihdon jälkeen.) Kaukosäätimellä ei voi käyttää joitakin tuotteen toimintoja. Kaukosäädin ei ehkä ole yhteensopiva tuotteen kanssa. Ohjelmoi kaukosäätimeen uusi koodi. Laitetilan merkkivalo vilkkuu 3 sekuntia sen jälkeen, kun tuotekoodi on ohjelmoitu. Kaukosäädin ei ehkä voi käyttää kaikki tuotteen toimintoja, tai painikkeiden nimet voivat olla erilaiset kuin tuotteessa. Kaukosäädin ei hyväksy koodia. Yritä ohjelmoida koodi uudelleen tai kokeile toista koodia.

Suomi Ohjelmoi kaukosäätimeen uusi koodi. SRU7140_10 03-07-2007 09:53 Pagina 60 Manuale d'uso Sommario
