MANUALE UTENTE SRU7060 PHILIPS

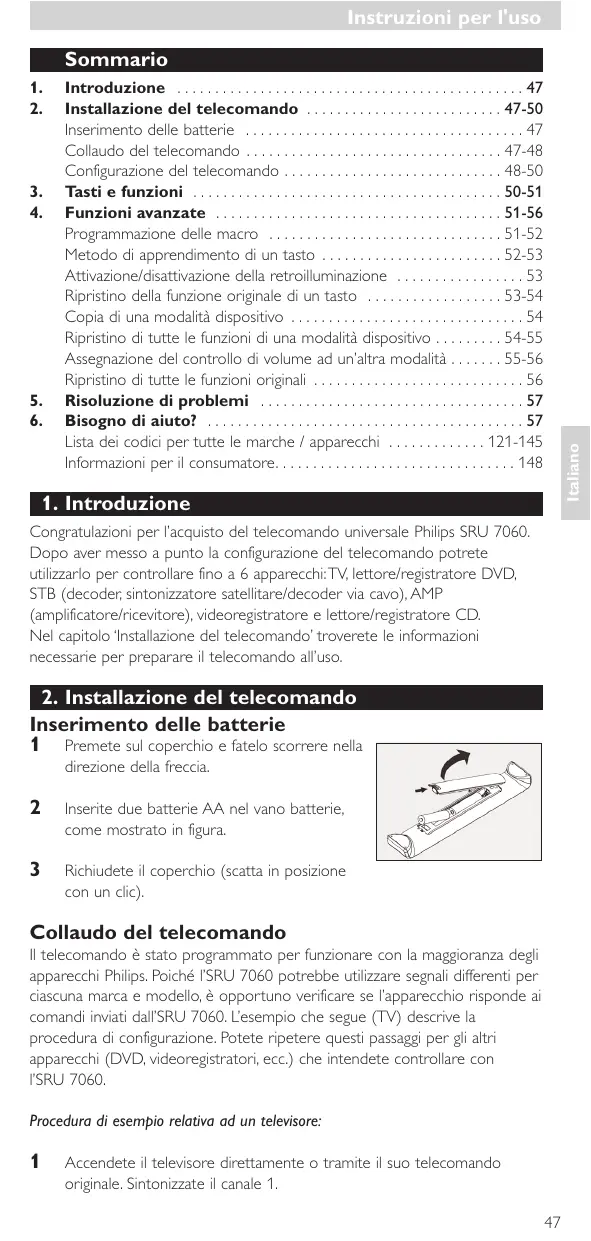

1. Introduzione 47
2. Installazione del telecomando 47-50

Inserimento delle batterie 47

Collaudio del telecomando 47-48

Configurazione del telecomando 48-50

1. Tasti e funzioni 50-51
2. Funzioni avanzate 51-56

Programmazione delle macro 51-52
Metodo di apprendimento di un tasto 52-53
Attivazione/disattivazione della retroilluminazione 53
Ripristino della funzione originale di un tasto 53-54
Copia di una modalità dispositivo 54
Ripristino di tutte le funzioni di una modalità dispositivo 54-55
Assegnazione del controllo di volume ad un'altra modalità 55-56
Ripristino di tutte le funzioni originali 56

1. Risoluzione di problemi 57
2. Bisogno di aiuto? 57

Liadelcodici per tutte le marche /apparecchi 121-145

Informazioni per il consumatore. 148

1. Introduzione

Congratulazioni per l'acquisto del telecomando universale Philips SRU 7060. Dopao averMESSOa punto la configurazione del telecomando potrete utilizzarlo per controllare fino a 6 appearecchi:TV,lettore/Registraratore DVD, STB (decoder,sintonizzatore satellitare/decoder via cavo),AMP (amplificatore/ricevitore), videoregistratore elettore/registrarore CD. Nel capitolo 'Installazione del telecomando'troverete le informazioni necessarie per preparare il telecomando all'uso.

2. Installazione del telecomando

Inserimento delle batterie

1 Premete sul coperchio e fateo scorrere nella direzione della frezza.
2 Inserite due batterie AA nel vano batterie, come molto in figura.
3 Richiudete il coperchio (scatta in posizione con un cli).

Collaudio del telecomando

Il telecommando è stato programmato per funzionare con la maggioranza degli apparecchi Philips. Poiché l'SRU 7060 potrebbe utilizzato segnali differenti per ciascunamarca e modello, è opportuno verificare se l'apparechio risponde ai comandi inviati dall'SRU 7060. L'esempio che segue (TV) describes la procedura di configurazione. Potete ripetere quosti passaggi per gli altri apparecchi (DVD, videoregistratori, ecc.) che intendete controllare con l'SRU 7060.

Procedura di esempio relativa ad un tevisore:

1 Accendete il teilevisore direttamente o tramite il suo telecomando originale. Sintonizzate il canale 1.

2 Utilizzate il selettore di modalità dell'SRU 7060 per selezionare TV. Premete il tasting SELECT finché si illuminata l'anello attorno al tasting Standby.

Per selezionare altri apparecchi, premetere ripeturamente il tasto SELECT finché si illumina il symbolo (scritta) dell'apparechio da controllare.

Se non si illumina né il tasto Standby, né uno dei symboli, controllate se le batterie sono inserte correttamente (vedi 'Inserimento delle batterie').

3 Controllate se funzionano tutti i tasti. Per una panoramicaca sui tasti e le relative funzioni, consultate '3. Tasti e funzioni'. Se il TV risponde correttamente a tutti i comandi abbinati ai tasti, l'SRU 7060 è pronto per l'uso.

• Se l'apparecchio non risponde del tutto od ignora alcuni comandi, passate alle istruzioni descritte in 'Configurazione del telecomando', oppure per l'impostazione in linea andate al site: www.philips.com/urc.

Configurazione del telecomando

Questa procedura va svolta solo se l'apparecchio non risponde ai comandi inviati dall'SRU 7060. Se ciò accade significha che l'SRU 7060 non riconosce lamarca e/o il modello dell'apparecchio ed è quindi necessario programmare il telecomando in base alle specifiche dell'apparecchio. L'esempio che segue (TV) describes la procedura di configurazione. Potete ripetere quosti passaggi per gli altri applicecchi (DVD, videoregistratori, ecc.) che intendete controllare con l'SRU 7060.

Impostazione automatica del telecomando

Il telecomando ricercherà automaticamente il codice esatto del proprio disposativo.

Procedura di esempio relativa ad un tevisore:

1 Assicuratevi che il TV sia acceso e selezionate un canale mediante il suo telecomando originale, od i tasti del pannello del teilevisore (ad esempio il canale 1).
- Se si tratta di unlettore/Registraratore DV o di un videoregistraratore, inserte un disco o nastro ed aviate la riproduzione.

2 Selezionate il modo TV del disposativo con il tasto SELECT. Premete il tasto SELECT finché non si accende la spia del tasto standby

3 Tenete, quindi, premuti contemporaneamente i tasti 1 e 3 per tre secondi finché la spia del tasto standby non lampeggia due volte e rimane accesa.

4 Tenete premuto brevamente il tasto standby del telecomando SRU 7060.

• Il telecomando SRU 7060 inizia ad emettere tutti i segnali 'spegnimento TV' conosciuti, uno per uno.

Ogni volta che si invia un codice, la spia del tasto standby si accende.

5 Quando si spegne il teilevisore (standby), rilasciare immediatamente il tasto standby del telecomando SRU 7060.

• Il telecomando SRU 7060 ha rilevato un codice adatto al tevisore.

6 Controllate che siano attive tutte le funzioni del teilevisore con il telecomando SRU 7060.
- In caso contrario, ripetete la procedura di configurazione automatica. L'SRU 7060 ricercara quando un codice che forse risulterà migliorare del precedente.
- Quando l'SRU 7060 ha inviato tutti i codici niti, la ricerca si arresta automaticamente e l'anello termina di lampeggiare.
- La programmazione automatica di un TV richiede fino a 3 minuti. Per DVD, CD, VCR, AMP e STB occorrono 2 minuti.

Impostazione manuale del telecomando

Procedura di esempio relativa ad un tevisore:

1 Accendete il televisore direttamente o tramite il suo telecomando originale. Sintonizzate il canale 1.
2 Individuate lamarca del vostro TV nella lista dei codici inclusa alla fine di esta guida. Per ciascauna marca sono elencati uno o più codici a quattro cifre. Annotate il primo codice.

Prestate attenzione! Vi sono tabelle separare per le varie categorie di appearechi:TV, VCR, DVD, ecc.

Sul nostro除去 www.philips.com/urc potete selezionare direttamente il numero dell'apparechio per trovare il codice giusto.

Prelevate i codici alla tabella corretta.

3 Premete il tasto SELECT finché non si accende la spia del tasto standby.

4 Tenete, quindi, premuti contemporaneamente i tasti 1 e 3 per tre secondi finché la spia del tasto standby non lampeggia due volte e rimane accesa.

5 Inserite il codice annotato al punto 2, mediante i tasti numerici.
L'anello lampeggia due volte.

Se lampeggia una volta per un periodo di tempo più lungo, il codice non è stato inserito correttamente, oppure si tratta di un codice errato. Ripetete la procedura a partire dal punto 2.

6 Punctate l'SRU 7060 in direzione del TV e verificate se l'apparecchio risponde correttamente ai comandi inviati.
Se il TV risponde a tutti i comandi abbinati ai tasti, l'SRU 7060 è pronto per l'uso. Non scordate di annotare il codice.

• Se l'apparecchio non risponde del tutto od ignora alcuni comandi, ripetete la procedura a partire dal punto 2 inserendo il secondo codice elencato nella lista.

3. Tasti e funzioni

L'illustrazione a pagina 3 fornisce una panoramicica di tutti i tasti e le relative funzioni.

① Standby. accende o spegne il telecomando.
(2) LEARN. selezione la modalità di programmazione od apprendimento dell'SRU 7060.
(3) MENU ..................... attiva o disattiva il menu.
(4) Anello cursore .. sposta il cursore in alto, in basso a destra ed a sinistra all'interno di un menu.
(5) AV. selezione l'ingresso (o gli ingressi) audio/video esterni.
⑥ -Δ+ . . . . . . . . . . . . . . . . . . . . . . . . Volume su / giù del televisore od amplificatore.
⑦ Tasti numerici... - selezione diretta dei canali e di altre funzioni.

• selezione della sorgente in modalità AMP (amplificatore). Premete il tasting SHIFT asseme al tasting della Sorgente desiderata (TV, DVD, VCR, TUNER, CD, AUX, TAPE, VCR2).

⑧ SHIFT. accede a funzioni aggiuntive. Se premuto simultaneamente ad un'alto tasting, il secondo tasting attiva la seconda funzione associata. Ad esempio:

SHIFT +▶:......registr

SHIFT + «: . . . . traccia precedente

SHIFT +▶: . . . . . traccia successiva

SHIFT + BACK:. menu di sistema menu (DVD).

Provate altre combinazioni del tasting SHIFT con il

vosto reproducchio per verificare le funzioni

disponibili. Sono disponibili sono le funzioni presenti

nel telecomando originale.

(9) VCR/CD/DVD: Riawolge il nastro o il disco.

1. VCR/CD/DVD: Arresta il nastro od il disco.

TV/STB/CBL:Tasto fasttext verde.

(1) VCR/CD/DVD: Riproduce il nastro od il disco.

SHIFT+Registra.

TV/STB/CBL: Tasto fasttext bianco.

12 VCR/CD/DVD: Pausa.

TV/STB/CBL: Tasto fasttext giallo.

13 VCR/CD/DVD:Awolge il nastro o il disco.

TV/STB/CBL:Tasto fasttext blu.

14) ---. selezione tra numeri di canale ad una e due cifre.
15 . abbassa completeness il volume audio del TV o dell'amplificatore.
16 - P + . programma su/giù, canale su/giù, successivo/precedente.
17 P-P .programma/canale precedente.
18 OK. OK, Invio, Notifica.
19 BACK. torna al livello precedente del menu o chiude il menu.
20 11 11 . . . . TV: teletext on/off, hold, movie expand, television disattivato.

VCR: testo, testo attivato/disattivato, mantenere testo testo, Showview, Videoplus, cancellare.

STB: testo, testo attivato/disattivato, informazioni, OSD, sottotitoli, preferiti.

DVD: menu, menu disco, informazioni, display, sottotitoli, angolazione.

AMP: menu superiore, titolo, disco, RDS, informazioni, modo Dolby, ripetizione.

CD: disco, informazioni, display, programmà, ripetizione

②GUIDE………Guida, info o bianco.
22 SELECT... selezione l'apparecchio da utilizzare:TV, VCR, STB (decoder, sintonizzatoe satellitare/decoder via cavo), AMP, DVD o CD. L'indicatore della periferica corrispondente si accende nella finestra di selezione (per TV è il LED attorno al tasting Standby (心) ).

Se l'apparecchio non risponde del tutto od ignora alcuni comandi, passate alle istruzioni descripte in 'Configurazione del telecomando'. Puo essere necessario insertre un altre codice per l'apparecchio.

4. Funzioni aggiuntive

Programmazione delle macro

Una macro consente di automatizzare delle azioni svolte di frequente con il telecomando. Ad esempio, per guardare un DVD, sare necessario accendere illettore, accendere il tevisore, accendere il ricevitore/amplificatore, selezionare il canale d'ingresso del DVD sull'amplificatore ed avviare la riproduzione del DVD. I vari tasti da premere per impartire tutti quosti comandi possono essere abbinati ad un singolo tasting. In quello modo con un solo tasting predisporrete il systema per la visione di un DVD.

Esempio di macro per 'guardare un DVD':

1 Selezionate la modalità richiesta con il tasto SELECT, ad esempio la modalità DVD.
2 Premete i tasti 1 e 6 dell'SRU 7060 simultaneamente per 5 secondi finché il symbolo DVD lampeggia due volte e poi rimane illuminato.
3 Premete i tasti 9, 9 ed 1, in quello ordine.

4 Premete il tasting al quale associere la macro, p.e. il tasting P-P. Note:

Non appena la macro è stata associata ad un tasto, la funzione originale del tasto non sare più utilizzabile.
- Per memorizzare la macro poteteanche premere il tasto Shift asieme al tasto desiderato (in quello modo il tasto manterrà la sua funzione originale).
Non è possibile abbinare macro ai tasti SELECT, LEARN o SHIFT.

5 Inserite la sequenza di tasti che compongono la macro da memorizzare, p.e.:

• Selezionate la modalità DVD con il tasting SELECT e premete il tasting Standby.
• Selezionate la modalità TV con il tasto SELECT e premete 1.
• Selezionate la modalità AMP con il tasto SELECT e premete il tasto Standby.
• Selezionate la modalità DVD con il tasting SELECT e premete.

6 Per conclusere la macro, premete il tasto LEARN.
Il simbolo DVD lampeggia due volte per confermare il comando.
- Selezionando la modalità DVD e premendo il tasto P-P, il telecomando accenderà DVD, TV ed AMP ed avviare la riproduzione del disco.

Metodo di appendimento di un tasting

Se alcune funzioni non sono disponibili, l'SRU 7060 è in grado di apprenderle dal telecommando originale. Le funzioni possono essere associate a qualsiastato dell'SRU 7060, eccetto LEARN, SELECT e SHIFT. Tenete presente che se ad un tasto è più abbinata una funzione,QLA sua operazione ne comportera la sostituzione con quella nuova.

Esempio per un VCR:

Tenete il telecomando originale del VCR a portata di mano.

1 Selezionate la modalità VCR con il tasting SELECT.
2 Mantenete premuto il tasto LEARN ed il tasto desiderato dell'SRU 7060 simultaneamente per 5 secondi, finché il symbolo VCR lampeggia due volte e poi rimane illuminato.
3 Poggiate entrambi i telecomandi su una superficie piana (per esempio un tavolino) e rivolgeteli uno di fronte all'alto a circa 10 cm di distanza tra loro.

4 Premete il tasting da copiare del telecomando originale.

Se l'SRU 7060 ha appreso il codice, il symbolo VCR lampeggerà due volte per confirmare la memorizzazione del segnale.
Se il symbolo VCR lampeggia una volta sola per un periodo più lungo, il segnale IR non è stato appreso dall'SRU 7060. Riprovate alcune volte e controllate che i telecomandi siano allineati correttamente, come descririto nel punto 3.

Se l'SRU 7060 non è in grado di apprendere il codice nonostante i ripetu tentiativi, le cause possibili potrebbero essere:

• Il segnale IR del telecomando originale è fuori gamma (I'SRU 7060 accetta escludamente segnali IR con portante compresa tra 30 e 60 kHz.
  La memoria dell'SRU 7060 è piena.
  L'SRU 7060 interrompe il processo di appendimento trascorsi 20 secondi in cui non riceve alcun segnale IR. Controllate se il telecomando originale funzione correttamente.

Attivazione/disattivazione della retroilluminazione

Grazie alla retroilluminazione dell'SRU 7060 troverete il tasto giustoanche in ambienti scarsamente illuminati. Poiché la retroilluminazione consuma corrente, la durata della batteria viene ridotta se la utilizzate frequentemente. Per quello motivo è possible disabilitare esta funzione.

Per abilitare la retroilluminazione:

• Premete i tasti 7 e 9 simultaneamente per 5 secondi.
• Standby lampeggerà due volte per confirmare l'abilitazione della funzione di retroilluminazione.
• Ogni volta che premete un tasting del telecomando, la retroilluminazione verrà attivata; trascorsi 5 secondi verrà spenta automaticamente.

Per disabilitare la retroilluminazione:

• Premete i tasti 1 e 9 simultaneamente per 5 secondi. Standby lampeggerà due volte per confirmare la disabilitazione della funzione di retroilluminazione.

La retroilluminazione non verrà più attivata alla pressione di un tasting.

Ripristino della funzione originale di un tasting

Per eliminare una funzione appresa o una macro dal un tasting e ripristinarne la funzione originale, procedete come descritto di seguito:

1 Selezionate la modalità dell'apparecchio corretta per la quale ripristinare la funzione originale del tasting.
2 Premete i tasti 1 e 6 simultaneamente per 5 secondi finché il symbolo della modalità selezionata lampeggia due volte, poi rimane illuminato.

3 Premete i tasti 9, 9 ed 6, in quello ordine.

4 Premete due volte il tasto da ripristinare.
Il simbolo della modalità selezionata lampeggerà due volte per confermare che il codice appreso (o la macro) è stato cancellato e che la funzione originale è stata ripristinata.

Copia di una modalità disposativo

Se avete due televisori, è possibile utilizzato una delle modalità dispositivo dell'SRU 7060 per controllare il secondo TV.

Esembio: Avete due tevisori ma nessun satellite o un ricevitore via cavo.

1 Selezionate la modalità STB con il tasto SELECT.

2 Premete i tasti 1 e 6 simultaneamente per 5 secondi finché il symbolo della modalità selezionata lampeggia due volte, poi rimane illuminato.
3 Premete i tasti 9, 9 e 2, in quello ordine.
4 Selezionate la modalità (TV) che intendete copiare.

Premete il tasto 1.

Il simbolo STB lampeggia due volte per confermare il lavoro. Ora potete programmare la modalità STB per controllare il secondo tevisore. Per i dettagli, fate riferimento la capitolo 2 'Installazione del telecomando'.
Le specifiche dell'apparecchio satellitare, i tasti appresi e le macro memorizzati nella modalità STB verranno eliminati.
- Se la modalità lampeggia una volta per un periodo più lungo, la funzione di copia non ha avuto esito positivo.

Ripetete la procedura a partire dal punto 1.

Ripristino di tutte le funzioni di una modalità disposativo

E' possibile ripristinare le impostazioni predefinite di una modalità dispositivo, oppure cancellare tutti i tasti appresi e le macro memorizzati in但这a modalità.

1 Selezionate la modalità da ripristinare con il tasto SELECT.

2 Premete i tasti 1 e 6 simultaneamente per 5 secondi finché il symbolo della modalità selezionata lampeggia due volte, poi rimane illuminato.
3 Premete i tasti 9, 9 ed 6, in quello ordine.

4 Premete due volte il tasto SELECT per confermare.

• Il simbolo della modalità lampeggerà due volte per confermare il ripristino delle impostazioni originali.
  Se la modalità lampeggia una volta per un periodo più lungo, la funzione di ripristino non ha avuto esito positivo. Ripetete la procedura a partire dal punto 1.

Assegnazione del controllo di volume ad un'altra modalità

I controlli di volume (Volume su, Volume giù e Muto) dell'SRU 7060 sono assegnati al TV od all'amplificatore/ricevitore, a seconda dell'apparecchio selezionato;

MODALITA CONTROLLI DI VOLUME

Modalità TV............I controlli di volume funzionano con il TV

Modalità VCR............ I controlli di volume funzionano con l'amplificatore/ricevitore

Modalità DVD............ I controlli di volume funzionano con l'amplificatore/ricevitore

Modalità STB............I controlli di volume funzionano con il TV

Modalità ricevitore............ I controlli di volume funzionano con l'amplificatore/ricevitore

Modalità CD. I controlli di volume funzionano con l'amplificatore/ricevitore

Per cancellare configurazione, è possible agar sull'assegnazione del controllo di volume.

Esembio: In modalità VCR desiderate controllare il volume del tevisore.

1 Selezionate la modalità VCR con il tasting SELECT.
2 Premete i tasti 1 e 6 simultaneamente per 5 secondi finché il symbolo della modalità selezionata lampeggia due volte, poi rimane illuminato.

3 Premete i tasti 9, 9 ed 3, in quello ordine.

4 Selezionate la modalità TV con il tasto SELECT.

5 Premete il tasting 1.

Il simbolo della modalità lampeggerà due volte per confirmare l'assegazione dei controlli di volume VCR al TV.
- Se la modalità lampeggia una volta per un periodo più lungo, l'assegnazione dei controlli di volume non ha avuto esito positivo.

Ripetete la procedura a partire dal punto 1.

Ripristino di tutte le funzioni originali

Per riportare l'SRU 7060 alle impostazioni predefinite, procedete come descritto di seguito:

1 Premete i tasti 1 e 6 simultaneamente per 5 secondi finché il symbolo della modalità selezionata lampeggia due volte, poi rimane illuminato.
2 Premete i tasti 9,8 ed 1,in甚么 ordine.
La modalità lampeggerà due volte per confermare l'avvenuto ripristino. Il telecomando è stato riportato alla configurazione originale.

5. Risuzione di problemi

• Problema
  Solutione
• L'apparecchio da controllare non risponde ed il relative significato non lampeggia alla pressione di un tasting.
  Sostituite le batterie con due batterie R03, UM4 o AA da 1,5 Volt nuove.
• L'apparecchio da controllare non risponde, ma il relative significolo lampeggia alla pressione di un tasting.
• Punctate l'SRU 7060 in direzione dell'apparecchio ed assicuratevi che non visiano ostacoli tra l'SRU 7060 e l'apparecchio.
  L'SRU 7060 non risponde correttamente ai comandi.
• Forse state utilizzato il codice errato. Provate a riprogrammare l'SRU 7060 con un'alto codice, tra quelli elencati sotto alla marca del vostro apparecchio, oppure ripristinate la configurazione svolgendo la ricerca automatica del codice corretto. Se l'apparecchio non risponde ancora ai comandi, contattate la nostra helpline, oppure per l'impostazione in linea andate al situ: www.philips.com/urc.
  L'utilizzo di tutte le funzioni dell'apparecchio è dificoltoso.
• Probabilmente è necessario adattare l'SRU 7060 al modello dell'apparecchio. Per maggiori dettagli contattate la nostra helpline. Per gli aiuto online, visitate: www.philips.com/urc.
  La marca dell'apparecchio non è elencata nella lista dei codici.
• Provate a configurare automaticamente I'SRU 7060.
  Fate riferimento a 'Configurazione automatica del telecomando'.
• Nessuno dei codici funzioni durante la configurazione manuale del telecomando.
• In questo caso, seguite le istruzioni riportate nelle a 'Configurazione automatica del telecomando'.

6. Bisogno di aalto?

Se avete dei quesiti da porre relativi all'SRU 7060, contattate la nostra helpline dedicata. Il numero di Telefono si trovava alla lista dei codici inclusa alla fine di esta guida. Per gli aiuto online, visitate: www.philips.com/urc.

Prima di richiedere assistenza, leggete attendamente questo manuale.
Certamente sarete in grado di risolverve la maggiorationa delle difficoltà personalmente. Se non trovate risposta ai nostri problemi, annotate i dettagli relativi al vostro apparecchio nella lista dei codici presente alla fine di quello manuale. In quello modo i nostri operatori saranno in grado di assistervi con maggiore rapidità, offrendovi un servizio di migliorare qualità. Individuate i numero di modello nelle istruzioni allegate o imprese sul retro dell'apparechio. Prima di chiaremare la nostra helpline verificate di poter accederere all'apparechio in modo che i nostri operatori possano aiutarvi a verificare se il telecomando funzione correttamente.

Il codice del vostro telecomando universale Philips è SRU 7060/10.

Data di acquireo:

/

(giorno/mese/anno)

Contenido

1 Selezione o modo STB com a tecla SELECT.

Atribuir controlo de volume a altri modo

1 Selezione o modo de VCR com a tecla SELECT.

Sette inn batteriene

IT Informazioni per il consumatore

Smaltimento di vecchi prodotti

Il prodotto è stato progettato e assemblato con materiali e componenti di alta qualità che sono essere riciclati e riutilizzati.

Se su un prodotto si trova il significato di un bidone con ruote, ricoperto da una X, vuol dire che il prodotto soddisfa i requisiti della Direttiva comunitaria 2002/96/CE.

Informarsi sulle modalità di raccolta, dei prodotti elettrici ed elettronici, in vigore nella zona in cui si desidera disfarsi del prodotto.

Attenersi alle normale locali per lo smaltimento dei rifuti e non gettare i vecchi prodotti nei normali rifuti domestici. Uno smaltimento adeguito dei prodotti aiuita a prevenire l'inquinamento ambientale e possibili danni alla salute.

Nome, indirizzo e firma del fornitore
