BRUKSANVISNING ERGB86 PANASONIC

Opladningsindikatorlampe

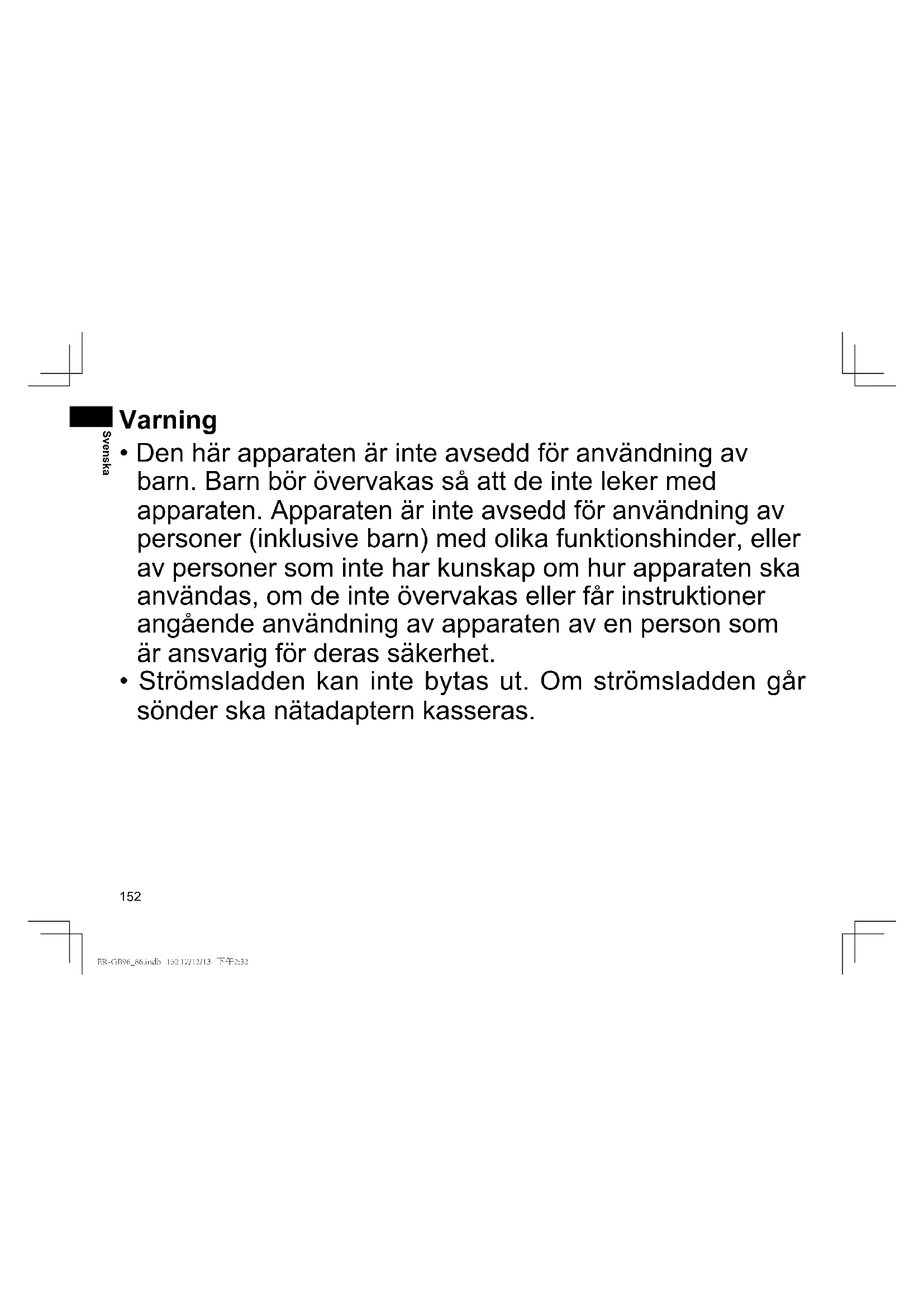

• Den här apparaten är inte avsedd för användning av barn. Barn bör övervakas så att de inte leker med apparaten. Apparaten är inte avsedd för användning av personer (inklusive barn) med olika funktionshinder, eller av personer som inte har kunskap om hur apparaten ska användas, om de inte övervakas eller får instruktioner angående användning av apparaten av en person som är ansvarig för deras säkerhet.

• Strömsladden kan inte bytas ut. Om strömsladden går sönder ska nätadaptern kasseras. ER-GB96_86.indb 152 17/12/13 下午2:32153 Svenska

• Följande symbol anger att den är lämplig för rengöring under rinnande vatten.

Rengör inte med vatten när nätadaptern är ansluten.

• Använd aldrig någon annan adapter än den medföljande nätadaptern. Använd inte heller någon annan produkt med den medföljande nätadaptern. (Se sidan 158.)

• Följandesymbolindikerarattenspeciklöstagbar strömförsörjningsenhet krävs för att ansluta den elektriska apparaten till elnätet. Typreferensen för strömförsörjningsenheten är markerad nära symbolen. ER-GB96_86.indb 153 17/12/13 下午2:32154 Svenska Säkerhetsföreskrifter För att minska risken för personskada, dödsfall, elstöt, brand och skada på egendom, måste du alltid följa säkerhetsföreskrifterna nedan. Förklaring av symboler Följandesymboleranvändsförattklassiceraochbeskriva nivån av fara, personskada och egendomsskada som kan uppstå om säkerhetsföreskriften inte åtföljs och apparaten används på ett felaktigt sätt. FARA Betecknar en potentiell risk som resulterar i allvarlig personskada eller dödsfall. VARNING Betecknar en potentiell risk som kan resultera i allvarlig personskada eller dödsfall. FÖRSIKTIGHET Betecknar en fara som kan resultera i en mindre personskada eller skada på egendom. Följandesymboleranvändsförattklassiceraochbeskriva vilka typer av instruktioner som ska beaktas. Denna symbol används för att uppmärksamma användarenpåenspecikanvändningsprocedursom inte får utföras. Denna symbol används för att uppmärksamma användarenpåenspecikanvändningsprocedursom måste utföras för säker användning av apparaten. VARNING Denna produkt Denna apparat har ett inbyggt, laddningsbart batteri. Apparaten får inte kastas in i öppen eld eller hetta.

Det kan orsaka överhettning, antändning eller explosion. Modifiering eller reparation är inte tillåtet. - Det kan orsaka brand, elstöt eller personskada.

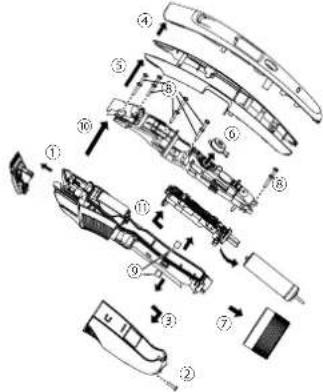

Kontakta ett auktoriserat servicecenter för reparation (batteribyte osv.). Apparaten får inte monteras isär, med undantag för vid kassering. - Det kan orsaka brand, elstöt eller personskada. Vid avvikande funktion eller funktionsfel Avbryt genast användningen och koppla bort adaptern från vägguttaget vid avvikande funktion eller funktionsfel. - Underlåtenhet att göra detta kan resultera i brand, elstöt eller kroppsskada. <Avvikande funktion eller funktionsfel> Huvudenheten eller nätadaptern är deformerad eller ovanligt varm. Huvudenheten eller nätadaptern luktar bränt. Det hörs konstiga ljud under användning eller laddning av huvudenheten eller nätadaptern.

Begär genast en kontroll eller reparation hos ett auktoriserat servicecenter. ER-GB96_86.indb 154 17/12/13 下午2:32155 Svenska VARNING Strömförsörjning Anslut inte och koppla inte bort adaptern till ett vägguttag med fuktiga händer. - Det kan leda till en elstöt eller orsaka personskada. Sänk inte ner nätadaptern i vatten och tvätta inte av den med vatten. Placera inte nätadaptern över eller nära ett vattenfyllt handfat eller badkar. Använd aldrig apparaten om nätadaptern är trasig eller om strömkontakten sitter alltför löst i vägguttaget. Du får inte skada eller modifiera, eller alltför kraftfullt böja, dra eller vrida strömsladden. Placera inga tunga föremål ovanpå sladden och se till att den inte kommer i kläm. - I annat fall kan det resultera i en elstöt eller brand pga. kortslutning. Använd inte apparaten på ett sätt som överskrider graderingen för nätströmmen eller sladdragningen. - Att överskrida graderingen genom att ansluta alltför många kontakter till ett och samma vägguttag kan orsaka brand pga. överhettning. Se alltid till att apparaten används med en strömkälla som stämmer med märkspänningen som indikeras på nätadaptern. Anslut adaptern fullständigt. - Underlåtenhet att göra detta kan resultera i brand eller elstöt. Koppla alltid bort adaptern från vägguttaget inför rengöring. - I annat fall kan det resultera i elstöt eller personskada. Rengör regelbundet strömkontakten och laddningskontakten för att förhindra att damm ansamlas. - I annat fall kan det uppstå brand på grund av isoleringsfel som orsakats av fukt. Koppla bort adaptern och torka av den med en torr trasa. Förhindra olyckor Apparaten ska förvaras utom räckhåll för barn. Låt inga barn använda apparaten. - Om skärblad, rengöringsborste och/eller oljebehållare kommer in i munnen kan det orsaka olyckor och personskada. Om oljan sväljs av misstag, framkalla inte kräkning. utan drick rikligt med vatten och kontakta läkare. Om oljan kommer i kontakt med ögonen, skölj genast grundligt under rinnande vatten och kontakta läkare. - Underlåtenhet att göra detta kan leda till fysiska problem. ER-GB96_86.indb 155 17/12/13 下午2:32156 Svenska Håll i strömkontakten eller adaptern för att koppla bort laddningskontakt eller adaptern, håll inte i strömsladden. - I annat fall kan det resultera i elstöt eller personskada. ► Hantering av urtaget batteri vid kassering FARA Det laddningsbara batteriet är endast till för användning i denna apparaten. Använd inte batteriet med andra produkter. Ladda inte batteriet när det har tagits bort från produkten. Kasta inte i eld eller utsätt för värme. Varken löd, ta isär eller modiera batteriet. Låt inte batteriets positiva och negativa poler komma i kontakt med varandra genom något metallföremål. Bär inte eller förvara inte batteriet tillsammans med metallsmycken, såsom halsband och hårnålar. Ta aldrig av höljet på batteriet. - Det kan orsaka överhettning, antändning eller explosion. Batteriet innehåller alkalisk vätska. Om den kommer i kontakt med ögonen, gnid inte ögonen och skölj ordentligt med rent vatten, så som kranvatten. - I annat fall kan det orsaka synförlust. Kontakta läkare omedelbart.

FÖRSIKTIGHET Skydda huden Tryck inte bladet hårt mot din hud eller mot dina läppar. Använd inte denna produkt för annat syfte än trimning av skägg. Placera inte bladen på öron eller grov hud (såsom svullnader, skador eller skönhetsfläckar). - Detta kan orsaka skador på öron och ojämn hud. Kontrollera före bruk att bladen inte är skadade eller deformerade. - I annat fall kan det orsaka hudskada. Observera följande försiktighetsåtgärder Låt inte metallföremål eller skräp fastna på strömkontakten eller laddningskontakten. - I annat fall kan det resultera i en elstöt eller brand pga. kortslutning. Apparaten får inte tappas eller utsättas för stötar. - Detta kan orsaka personskada. Linda inte strömsladden runt adaptern vid förvaring. - Då kan strömsladden gå sönder av belastningen och orsaka brand pga. kortslutning. Koppla bort adaptern från vägguttaget när den inte används. - Om du inte gör detta kan det resultera i elstöt eller brand pga. läckström orsakad av försämrad isolering. ER-GB96_86.indb 156 17/12/13 下午2:32157 Svenska

VARNING Efter att du tagit bort batteriet, förvara det inte inom räckhåll för barn och spädbarn. - Batteriet orsakar skador på kroppen om du råkar svälja det. Om detta inträffar, kontakta läkare omedelbart. Batteriet innehåller alkalisk vätska. Om den kommer i kontakt med hud eller, skölj ordentligt med rent vatten, så som kranvatten. - I annat fall kan det orsaka hudskada. Avsedd användning Se till att montera fast tillbehöret efter användning. Annars kan småbarn ta bladet och råka svälja det, eller så kan bladet deformeras. Applicera olja på bladet före och efter varje användning. (Se sidan 163.) Underlåtenhet att applicera oljan kan orsaka följande problem. - Apparaten är slö. - Kortare drifttid. - Högre ljud. Apparaten kan bli varm under användning och/eller laddning. Detta är normalt. Rengör endast höljet med en mjuk trasa som har fuktats lätt med kranvatten eller en blandning av kranvatten och rengöringsmedel. Använd inte thinner, bensin, alkohol eller andra kemikalier. Innan ett tillbehör används, kontrollera att det har monterats ordentligt. Om detta inte görs kan håret trimmas för kort. Förvara apparaten på en plats med låg luftfuktighet efter användning. Apparaten får inte användas på djur. ER-GB96_86.indb 157 17/12/13 下午2:32158 Svenska Delidentikation

Indikator för trimhöjd

Laddningsstatuslampa

Tillbehör för detaljtrimning ER-GB96

Nätadapter (RE9-86) (Formen på strömkontakten varierar beroende på geograskt område.)

Laddningskontakt Tillbehör

Resefodral Laddning Stäng av apparaten.

Sätt in adaptern i ett vägguttag.

• Kontrollera att laddningsstatuslampan lyser.

• Laddningen är avslutad efter ungefär 1 timme.

Ta ur adaptern när laddningsstatuslampan slutar att lysa. (av säkerhetsskäl och för att minska energiförbrukningen) <För att kontrollera att laddningen är avslutad>

• Om du tar ut och stoppar in laddningskontakten medan den laddas så tänds laddningsstatuslampan och slocknar efter ungefär 5 sekunder. Anmärkningar

• Fortsatt laddning av batteriet kommer inte att påverka dess prestanda.

• Om du hör oljud från radioapparater eller andra enheter under användning eller laddning av produkten, använd produkten på ett annat ställe.

• När apparaten inte används under 6 månader eller längre kommer batteriet att försvagas (läcka batterivätska, etc.). Ladda upp batteriet en gång var 6:e månad.

• Du kan ladda batteriet innan det är helt urladdat. Det rekommenderas dock att ladda när batteriet är helt urladdat. Batterilivslängden beror huvudsakligen på faktorer som hur det används och förvaras. ER-GB96_86.indb 158 17/12/13 下午2:32159 Svenska

• Rekommenderad omgivningstemperatur vid laddning är 0 – 35 °C. Batteriets förmåga kan minska i extremt låga eller höga temperaturer.

• En full laddning ger tillräckligt med ström för ca. 50 minuters användning. (Baserat på torr användning vid

Drifttiden kan variera beroende på hur ofta apparaten används och hur den används.

• När man laddar trimmern för första gången eller när den inte använts på mer än 6 månader kan det hända att laddningsstatuslampan inte lyser under ett par minuter, eller så kan drifttiden förkortas. I dessa fall ska den laddas i minst 8 timmar. Ansluten användning Om du ansluter adaptern till apparaten på samma sätt som vid laddning och slår på strömmen så kan du använda den.

• Om det återstående batteriet är för lågt kan bladen röra sig långsamt eller stanna även med strömmen ansluten. I detta fall, ladda batteriet i 1 minut eller mer.

• Batteriet kommer att urladdas även med strömmen ansluten. Användning Stäng av apparaten. Applicera olja på bladet före och efter varje användning. (Se sidan 163.) Använd inte med raklödder eller när skägget är blött. Blött skägg kan fastna på huden eller klumpa ihop sig vilket gör det svårt att trimma. Före trimning, kamma din mustach med en kam. Apparaten kanske inte fungerar i en omgivningstemperatur lägre än cirka 0 °C.

Montera önskat tillbehör och justera trimningshöjden efter behov. (Se sidan 160.)

• Den kan även användas utan tillbehöret. (Trimlängd: ca 0,5 mm)

Tryck på strömbrytaren för att slå på strömmen. Montering och avlägsning av tillbehören. Var försiktig med skärbladet vid avlägsning och montering av tillbehöret för att inte orsaka skador på händer eller dylikt. ►Montering av tillbehöret För ned tillbehöret på huvudenheten tills det att ett klick hörs. Om tillbehöret inte är korrekt anslutet kan det röra på sig vid användning och eventuellt klippa för mycket. click ►Ta bort tillbehöret Håll huvuddelen i ett fast grepp och avlägsna tillbehöret från huvuddelen. ER-GB96_86.indb 159 17/12/13 下午2:32160 Svenska Kamtillbehör

• Den faktiska hårlängden kommer att vara lite längre än höjden du ställer in.

• Inställning för 10,5 mm eller 20,5 mm är inte tillgängliga.

• Hårrester kan samlas inuti tillbehöret när stora mängder skägg klipps, så dessa bör avlägsnas efter varje användning. ►Användning av kamtillbehöret Montera det önskade tillbehöret och vrid på reglaget för att ytta trimhöjdsindikatorn till önskad trimningslängd.

Kamtillbehör [ ] Indikator 1 • 2 • 3 • 4 • 5 •Trimhöjd (mm) (uppskattning)1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 Indikator 6 • 7 • 8 • 9 • 10Trimhöjd (mm) (uppskattning)6 6,5 7 7,5 8 8,5 9 9,5 10 Kamtillbehör [ ] Indikator 11 • 12 • 13 • 14 • 15 •Trimhöjd (mm) (uppskattning) 11 11,5 12 12,5 13 13,5 14 14,5 15 15,5 Indikator 16 • 17 • 18 • 19 • 20Trimhöjd (mm) (uppskattning) 16 16,5 17 17,5 18 18,5 19 19,5 20 Kamtillbehör

Indikator 21 • 22 • 23 • 24 • 25 •Trimhöjd (mm) (uppskattning) 21 21,5 22 22,5 23 23,5 24 24,5 25 25,5 Indikator 26 • 27 • 28 • 29 • 30Trimhöjd (mm) (uppskattning) 26 26,5 27 27,5 28 28,5 29 29,5 30 Trimning till en jämn längd Håll apparaten med strömbrytaren utåt, trimma genom att hålla skärbladet i kontakt med huden och rör trimmern mot skäggets riktning.

• Trimhöjden kan inte justeras. ►Användning av tillbehör för detaljtrimning Flytta tillbehöret för detaljtrimning för att byta position på bladet som ska användas beroende på vilket område som ska klippas. ►Trimma skägget i snäva områden eller med detaljerad formgivning Dra bladet längs huden för att trimma. Utan tillbehöret. (Trimlängd: ca 0,5 mm)

• Apparaten kan inte trimma hår kortare än 0,5 mm. ►Trimning av mjukt hår Håll apparaten med strömbrytaren vänd utåt, trimma genom att sätta skärbladet mot huden. ►Forma precisa linjer

Placera bladet på en rät vinkel på gränsen mot där du vill göra en precis linje.

Dra bladet bort och nedåt från det område du vill lämna och klipp det återstående skägget. Över och under läppar Håll apparaten med strömbrytaren nedåt, klipp längs en linje med skärbladet i 90° vinkel mot huden. ER-GB96_86.indb 161 17/12/13 下午2:33162 Svenska Rengöring Rengör huvuddelen, bladet och tillbehöret efter varje användning. (Utan rengöring blir rörligheten försämrad och skärpan försämras.) Stäng av apparaten. Avlägsna huvuddelen från nätadaptern. Med vatten För att avlägsna lätt smuts Mycket smutsig rakapparat

1. Avlägsna tillbehöret och

2. Häll vatten genom

vatteninloppet på framsidan av huvuddelen och skölj grundligt under ca 20 sekunder och stäng sedan av apparaten.

1. Avlägsna tillbehöret och

skärbladet och tillbehören under rinnande vatten. Var noga med att inte stöta emot handfatet eller något annat föremål med huvuddelen när dränering av vatten sker. Underlåtenhet att göra detta kan orsaka fel. Sköljmedvattenochskakauppochnereragångerföratt få bort vattnet. Helskägg Håll apparaten med strömbrytaren nedåt och med bladet i en 90° vinkel mot hårets riktning, trimma och forma skägget efter önskan. Kanter på mustasch Håll apparaten med strömbrytaren vänd utåt, trimma gradvis från kanterna genom att föra skärbladet mot huden. ER-GB96_86.indb 162 17/12/13 下午2:33163 Svenska

3. Torka av vattnet med en handduk

och låt den självtorka. Den torkar snabbare med bladet borttaget.

4. Applicera olja på bladet när det är

torrt. (Se denna sida.)

5. Sätt på tillbehöret och bladet på

apparaten. Med borsten

1. Avlägsna tillbehöret och bladet.

2. Borsta bort eventuellt hår från

huvuddelen och runt knivbladet.

3. Borsta bort eventuellt hår mellan det

fasta och rörliga knivbladet och tryck samtidigt ned rengöringsspaken för att lyfta det rörliga knivbladet.

4. Applicera olja på bladet. (Se denna sida.)

5. Sätt på tillbehöret och bladet på apparaten.

• Applicera olja på bladet före och efter varje användning.

Ta av skärbladet. (Se sidan 164.) Applicera en droppe av oljan på varje indikerad punkt. Fäst bladet på huvuddelen, slå på strömmen och lämna den på i ungefär 5 sekunder. ►Reservdelar Reservdelnnshosdinåterförsäljareellerdittservicecenter. Reservdel för ER-GB96/ER-GB86 Skärblad WER9620 Smörjolja WES003P

• Använd inget annat skärblad än det dedikerade bladet då det kan orsaka nedsatt prestanda.

Ta av skärbladet Håll huvuddelen med strömbrytaren vänd uppåt och tryck skärbladet med din tumme medan du tar emot bladet i din andra hand. Montera tillbaka knivbladet Placera monteringskroken (

) i bladmunstycket (

) på apparaten och tryck sedan in tills du hör att det klickar till. Felsökning Problem Åtgärd Apparaten är slö. Drifttiden är kort. Apparaten slutade att fungera. Följ varje procedur nedan tills problemen lösts:

2. Gör rent bladet och stryk på

olja. (Se sidorna 162 och 163.)

auktoriserad serviceverkstad. Ladda batteriet kontinuerligt i ungefär 8 timmar för väcka liv i det. Om drifttiden är avsevärt kortare även efter en full laddning så har batteriet nått slutet av sin livslängd. (Vätska kan läcka ut på grund av slitage vid slutet av batteriets livslängd.) Kontakta ett auktoriserat servicecenter för reparation. Apparaten kan inte laddas. Sätt in apparatens kontakt ordentligt i huvuddelen och se till så att laddningsstatuslampan lyser. Ladda inom rekommenderad laddningstemperatur på 0 °C till 35 °C. ER-GB96_86.indb 164 17/12/13 下午2:33165 Svenska Problem Åtgärd Det hörs ett högt ljud. Applicera olja. (Se sidan 163.) Se till att bladet monterats ordentligt. Om problemen inte kan lösas, kontakta butiken där du köpte enheten eller en serviceverkstad auktoriserad av Panasonic för reparation. Bladets livslängd Bladets livslängd varierar beroende på hur ofta och länge trimmern används. Till exempel; knivbladets livslängd är cirka 3 år vid trimning i 5 minuter 10 gånger i månaden. Byt ut knivbladen om trimningens effektivitet minskar betydligt trots noggrant underhåll. Batteriets livslängd Batteriets livslängd varierar beroende på hur ofta och länge trimmern används. Om batteriet laddas en gång per månad är dess livslängd ca 3 år. Om drifttiden är avsevärt kortare även efter en full laddning kan batteriet ha nått slutet av dess livslängd. Ta ut det inbyggda uppladdningsbara batteriet Ta bort det inbyggda uppladdningsbara batteriet innan du kasserar trimmern. Batteriet måste kasseras på ett säkert sätt. Lämna in batteriet på en återvinningsstation för batterier om ensådannns. Den här bilden ska endast följas vid kassering av trimmern, och får inte användas för att reparera den. Om du monterar ned trimmern själv är den inte längre vattentät, vilket kan leda till funktionsfel. Avlägsna trimmern från nätadaptern. Tryck på strömbrytaren för att slå på strömmen och låt sedan strömmen vara på till dess att batteriet är helt urladdat. Gå igenom steg a till k och lyft upp batteriet för att ta bort det. Var försiktig så att inte plus- och minuspolerna på borttagna batterier kortsluts och isolera polerna genom att sätta tejp på dem.

• Miljöskydd och återvinningsbara material Den här apparaten innehåller ett nickelhybridbatteri. Lämna in batteriet på en återvinningsstation för batterier om ensådannns. Specikationer Kraftkälla Se nätadapterns märkplåt. (Automatisk spänningsomvandling) Motorspänning 1,2 V Laddningstid Ca 1 timme Luftburet akustiskt buller 65 (dB (A) re 1 pW) Produkten är endast avsedd för användning i hemmet. Avfallshantering av produkter och batterier Endast för Europeiska Unionen och länder med återvinningssystem Dessa symboler på produkter, förpackningar och/ eller medföljande dokument betyder att förbrukade elektriska och elektroniska produkter och batterier inte får blandas med vanliga hushållssopor. För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska dom lämnas till passande uppsamlingsställe i enlighet med nationella bestämmelser. Genom att ta göra det korrekt hjälper du till att spara värdefulla resurser och förhindrar eventuella negativa effekter på människors hälsa och på miljön. För mer information om insamling och återvinning kontakta din kommun. Olämplig avfallshantering kan beläggas med böter i enlighet med nationella bestämmelser. Notering till batterisymbolen (nedanför) Denna symbol kan användas i kombination med en kemisk symbol. I detta fall uppfyller den de krav som ställs i direktivet för den aktuella kemikalien. ER-GB96_86.indb 166 17/12/13 下午2:33167 Suomi Kiitos tämän Panasonic-tuotteen hankinnasta. Ennen tämän tuotteen käyttöä, ole hyvä ja lue käyttöohjeet huolella ja tallenna ne tulevaisuuden käyttöä varten. Sisällysluettelo Käyttöohjeet (Taloustarvike) Verkkokäyttöinen/Ladattava Parranleikkaaja Mallinro ER-GB96/ER-GB86 Turvallisuuden varotoimet p. 170
