BRUKSANVISNING Rebel 26 Reach DIRT DEVIL

** Priset för samtal från utlandet är beroende av respektive lands teleoperatörer och deras aktuella tarier.

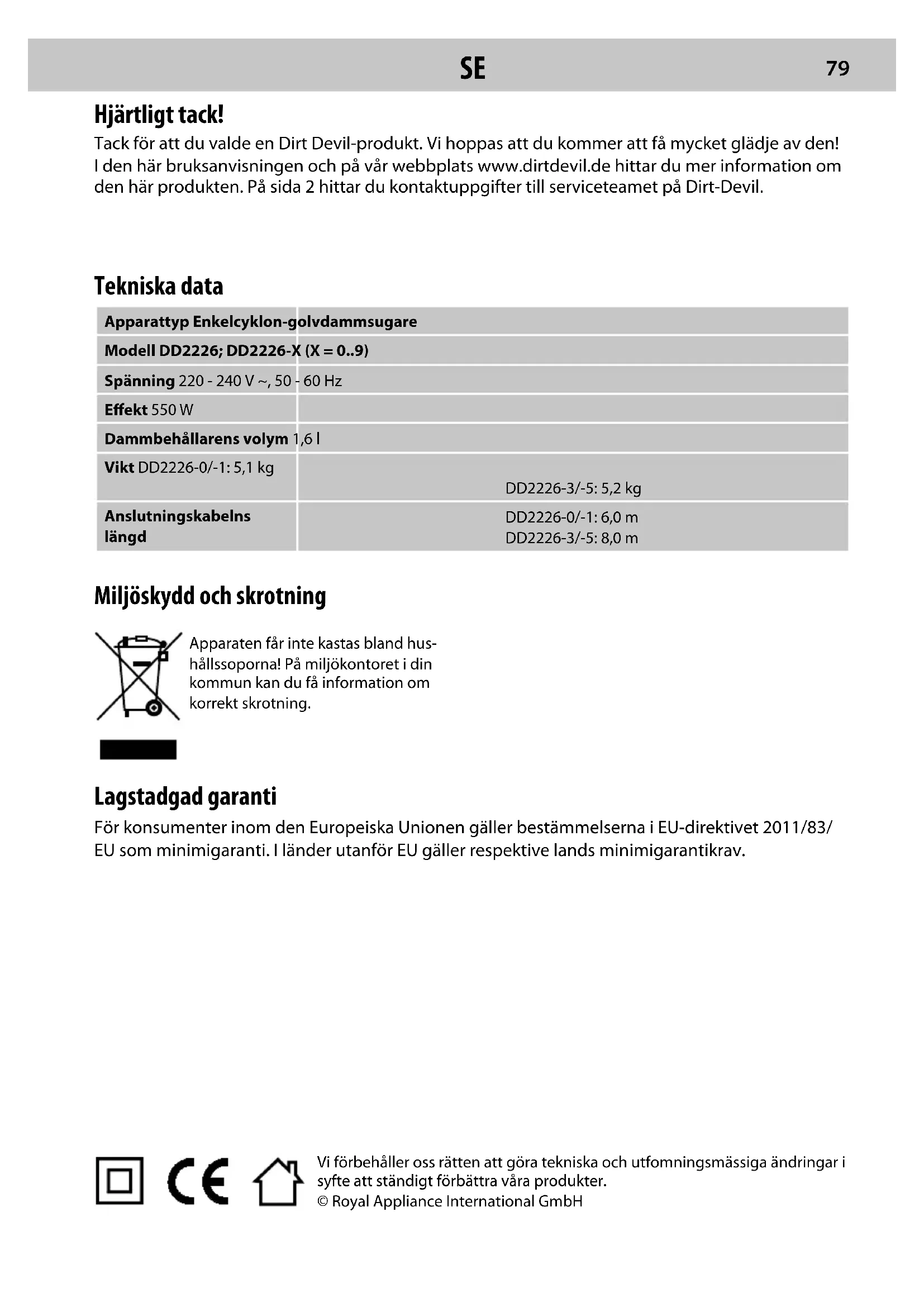

FIVi förbehåller oss rätten att göra tekniska och utfomningsmässiga ändringar i syfte att ständigt förbättra våra produkter. © Royal Appliance International GmbH Hjärtligt tack! Tack för att du valde en Dirt Devil-produkt. Vi hoppas att du kommer att få mycket glädje av den! I den här bruksanvisningen och på vår webbplats www.dirtdevil.de hittar du mer information om den här produkten. På sida 2 hittar du kontaktuppgifter till serviceteamet på Dirt-Devil. Tekniska data Apparattyp Enkelcyklon-golvdammsugare Modell DD2226; DD2226-X (X = 0..9) Spänning 220 - 240 V ~, 50 - 60 Hz Eekt 550 W Dammbehållarens volym 1,6 l Vikt DD2226-0/-1: 5,1 kg DD2226-3/-5: 5,2 kg Anslutningskabelns längd DD2226-0/-1: 6,0 m DD2226-3/-5: 8,0 m Miljöskydd och skrotning Apparaten får inte kastas bland hus- hållssoporna! På miljökontoret i din kommun kan du få information om korrekt skrotning. Lagstadgad garanti För konsumenter inom den Europeiska Unionen gäller bestämmelserna i EU-direktivet 2011/83/ EU som minimigaranti. I länder utanför EU gäller respektive lands minimigarantikrav.

79SÄKERHETSANVISNINGAR Om bruksanvisningen Läs noggrant igenom hela bruksanvisning- en, innan du börjar använda apparaten. För- vara den här bruksanvisningen noga. Över- lämnar du apparaten till tredje person, ska bruksanvisningen följa med. Ignorering av den här bruksanvisningen kan leda till svåra personskador eller till skador på apparaten. Vi ansvarar inte för skador som uppstår till följd av att den här bruksanvisningen har ignorerats. Viktiga anvisningar utanför det här kapitlet har markerats på följande sätt: VARNING! Varnar för hälsorisker och hänvisar till eventuella skaderisker. OBSERVERA! Hänvisar till möjliga risker för apparaten och an-dra föremål. ANVISNING Lyfter fram tips och upplysningar. Du kan när som helst ladda ned den här bruksanvisningen från vår webbplats, se: www.dirtdevil.de Om vissa persongrupper Den här apparaten får användas av barn från 8 års ålder och personer med nedsatta, fysiska, känslomässiga eller mentala egen- skaper eller brist på erfarenhet och/eller kunskaper, om de är under uppsikt eller har instruerats om säker användning av apparaten och är medvetna om riskerna vid felaktig användning. Rengöring och underhåll får utföras av barn, endast om de står under uppsikt. Barn får inte leka med apparaten. Förpackningsmaterialen och de små delarna får inte användas som leksaker. Det nns risk för kvävning. Barn under 8 år ska hållas på avstånd från apparaten och anslutningskabeln, medan apparaten är påslagen, ansluten till ett eluttag eller svalnar. Om strömförsörjningen Apparaten drivs med elektrisk ström. Därför nns det risk för en elektrisk stöt. Var därför extra uppmärksam på följande: Doppa aldrig apparaten i vatten eller andra vätskor. Håll alltid i stickkontakten, om du vill dra ut anslutningskabeln ur vägguttaget. Dra aldrig i anslutningskabeln. Se till att anslutningskabeln varken kan vikas, klämmas fast, köras över eller komma i kontakt med värmekällor. Kontrollera om anslutningskabeln är skadad, innan apparaten används. Använd aldrig en stickkontakt eller en anslutnings- kabel som är skadad. Säkerställ att apparaten är avstängd och att anslutningskabeln inte sitter i ett eluttag, innan du börjar att rengöra eller underhålla apparaten.

SEOm den roterande borstvalsen Borstvalsen i miniturboborsten (tillval) roterar med ett högt varvtal. Från den utgår olika faror för människor, djur och föremål: Sug aldrig på människor, djur eller väx- ter. Håll kroppsdelar och kläder borta från rörliga delar och öppningar på apparaten, om den är påslagen. De kan annars sugas in, vilket kan förorsaka personskador. Stäng av apparaten, innan du drar av eller sätter på respektive öppnar eller rengör golvmunstycket. Kör inte över någon kabel eller liknande, eftersom de kan trassla in sig och skadas i den roterande borstvalsen. Håll den roterande borstvalsen borta från alla känsliga ytor. Annars kan det upp- stå skador. Följ tillverkarens anvisningar om rengöring och skötsel. Håll den roterande borstvalsen borta även från gardiner, draperier, långa fransar och liknande. Sådana föremål kan dras in och skadas. Om apparaten är defekt Är apparaten eller anslutningskabeln skadad, måste de bytas ut av tillverkaren, dennes kundtjänst eller en person med motsvarande kvalikationer, så att risker förhindras. Lämna in en defekt apparat för repara- tion hos en auktoriserad fackhandlare eller hos Dirt Devils kundtjänst, se >„Internatio- nal Service“ på sida 2. Använd aldrig en defekt apparat eller en defekt anslutningskabel. Om avsedd användning Apparaten får användas endast i hushållet. Den är inte lämplig att använda yrkesmäs- sigt. Använd apparaten uteslutande för rengöring av lätt smutsiga, torra, hårda golv, mattor och liknande. All annan användning är felaktig och därför förbjuden. I synnerhet är följande förbjudet: Dammsugning av – Människor, djur, växter eller påtagna kläder hög risk för personskador! – Glödande aska, brinnande cigaretter, tändstickor och lättantändliga material brandrisk! – Vatten och andra vätskor risk för kortslutning! – Toner (till laserskrivare, kopiatorer med era) brand- och explosionsrisk! Användning – I närheten av explosiva eller lättan- tändliga ämnen brand- och explosionsrisk! – Utomhus risk att den förstörs av regn och smuts! – Av tillbehör som inte är original påverkar apparatsäkerheten nega- tivt!

81 Egna reparationer risk för personskador och anspråk på kostnadsfri ersättning upphör att gälla! Om skrotning Skrota apparaten på ett miljövänligt sätt, när den har gjort sitt, se >”Miljöskydd och skrotning” på sida 79. Förberedelser Lära känna apparaten Bild

Undre lås för dammbehållarlock;

Övre lås för dammbehållarlock;

Lock på utblåsningsl- tret;

Regulator för sugeekt;

Teleskoprör Tillbehör (tillval):

Miniturboborste Uppackning och montering

Kontrollera att det uppackade innehållet är full- ständigt (bild

). Kontakta omgående din återför- säljare, om du upptäcker en transportskada eller om något saknas.

Sätt sedan sugslangen i uttaget för sugslang tills att den hakar fast hör- och kännbart (bild

Anslut handtaget till teleskopröret och ställ in längden på teleskopröret (bild

Anslut teleskopröret till det omkopplingsbara golvmunstycket (bild

Säkerställ att sidolufts- reglaget (bild

) är helt stängt. Användning av tillbehör OBSERVERA! Säkerställ vid användning av miniturboborsten (tillval) (bild

) att underlaget för den rote- rande borstvalsen inte skadas. ANVISNING: För att kunna använda möbelborsten ska du trycka på lossningsknappen (bild

) och dra möbelborsten över fogborsten, tills att den hakar fast.

Sätt det önskade tillbehöret antingen på handta- get eller på teleskopröret (bild

Säkerställ att tillbehöret sitter fast ordentligt. ➔ Apparaten kan anslutas.

SEAnslutning av apparaten OBSERVERA! Om den röda markeringen (bild

) syns, ska anslutningskabeln rullas in igen fram till den gula markeringen med hjälp av knappen till kabelvin- dan (bild

Sätt kontakten i ett eluttag. Dammsugning Flexibel dammsugning OBSERVERA! Se vid dammsugning av trappor till att du alltid benner dig ovanför dammsugaren. Annars nns det risk för att apparaten faller och skadar dig. OBSERVERA! Använd det omkopplingsbara golvmunstycket enbart med utkörd borste (bild

) till ett hårt golv, eftersom golvet annars kan skadas. ANVISNING: Sidoluftsreglaget måste i normala fall vara helt stängt. Med hjälp av sidoluftsreglaget kan man vid behov snabbt reducera sugeekten, exempel- vis för att frigöra insugna gardiner. Skjut sidoluftsreglaget neråt för att stänga det. Skjut sidoluftsreglaget uppåt för att öppna det (bild

Anslut det önskade tillbehöret >”Användning av tillbehör” på sida 82.

) för att slå på apparaten. ➔ Apparaten börjar att suga.

Dra apparaten ef- ter dig vid dammsugning, precis som om den vore en kälke.

Tryck en gång till på strömbrytaren för att stänga av apparaten (bild

). ➔ Apparaten stängs av. Reglering av sugeekt Sugeekten kan ställas in steglöst efter behov: Vrid regulatorn för sugeekt åt vänster för att re- ducera sugeekten. Vrid regulatorn för sugeekt åt höger för att öka sugeekten (bild

Förvaring av apparaten

Stäng av dammsugaren och dra ut stickkontak- ten ur eluttaget.

Tryck på knappen till kabelvin- dan (bild

), ända tills att hela anslutningskabeln har dragits in.

Häng upp det golv- eller parkett- munstycke som satt på teleskopröret eller handtaget i parkeringshållaren (bild

Underhåll av apparaten Tömning och rengöring av dammbehållaren

Stäng av dammsugaren och dra ut stickkontak- ten ur eluttaget.

Tryck på dammbehållarlåset och ta ut dammbehållaren ur apparaten (bild

Håll dammbehållaren över en sophink och lossa det und- re locket till dammbehållaren (bild

Stäng det undre locket till dammbehållaren.

Håll dammbehållaren över en sophink och lossa det övre locket till dammbehållaren (bild

). Ta bort ludd eller hår från dammbehållaren.

Stäng det övre locket till dammbehållaren.

Tryck kraftigt till- baka dammbehållaren i sin konsol tills den hakar fast hör- och kännbart (bild

Rengöring av motorskyddsltret ANVISNING: Apparaten och motorskyddsltret ska rengöras regelbundet, så att sugeekten bibehålls.

Stäng av dammsugaren och dra ut stickkontakten ur eluttaget.

Tryck på dammbehållarlåset och ta ut dammbehållaren ur apparaten (bild

Ta ut l- terhållaren tillsammans med motorskyddsltret (bild

Ta ut motorskyddsltret ur lterhållaren (bild

Rengör motorskyddsltret noga under rinnande vatten och låt det torka helt i minst 24 tim- mar i rumstemperatur.

Sätt motorskyddsltret i lterhållaren och sätt tillbaka lterhållaren i sin öpp- ning.

Tryck kraftigt tillbaka dammbehållaren i sin konsol tills den hakar fast hör- och kännbart (bild

83Rengöring av utblåsningsltret OBSERVERA! De na lamellerna i utblåsningsltret är känsliga. Rengör aldrig lamellerna med vatten och använd enbart mjuka borstar att rengöra med. ANVISNING: Byt ut skadade, mycket smutsiga, missfärgade eller deformerade utblåsningslter mot nya. Tryck på de båda knapparna för att lossa locket på utblåsningsltret och fäll locket på utblåsningsltret bakåt (bild

Ta bort utblåsningsltret genom att dra i låset (bild

Knacka ur utblåsningsltret försiktigt. Rengör utblåsningsltret försiktigt med en mjuk borste (bild

Sätt tillbaka utblåsnings-ltret i sin konsol i apparaten. Sätt locket på ut-blåsningsltret först nertill i sin öppning och fäll det sedan uppåt, tills att det hakar fast hör- och kännbart (bild

Ta bort miniturbomunstycket från sugslangen res-pektive från teleskopröret. Skruva bort låsringen moturs (bild

Fäll försiktigt upp ovansidan av miniturboborstens hölje (bild

Rengör borsten noga för hand. Använd en pincett eller en sax försik-tigt till hårt sittande smuts (bild

Sätt ovansi-dan av höljet på de 3 klackarna på undersidan av höl-jet och fäll ovansidan försiktigt neråt (bild

Skruva fast låsringen igen medurs (bild

Tillbehör och reservdelar

• Filtersats (1 utblåsningslter + 1 motorlter) – 2226022 (bild

• Långt, exibelt fogmunstycke – M232 (bild

• Munstycke för hårda golv – M236-1 (bild

/F) Åtgärder vid problem Leta först efter lösningar på och åtgärder vid pro-blem bland de många anvisningarna inom servi-ceområdet på vår webbplats, innan du kontaktar Dirt-Devils serviceteam eller sänder apparaten dit, se. www.dirtdevil.de/service VARNING! Stäng av dammsugaren och dra ut stickkontakten ur eluttaget, innan du börjar leta efter orsaken till störningen. Använd aldrig en defekt apparat.
