MANUALE UTENTE Rebel 26 Reach DIRT DEVIL

** Le tariffe delle chiamate dall'estero dipendonno dai prezzi degli operatori Telefonici stranieri e dalle tariffe di volta in volta in vigore.

ES

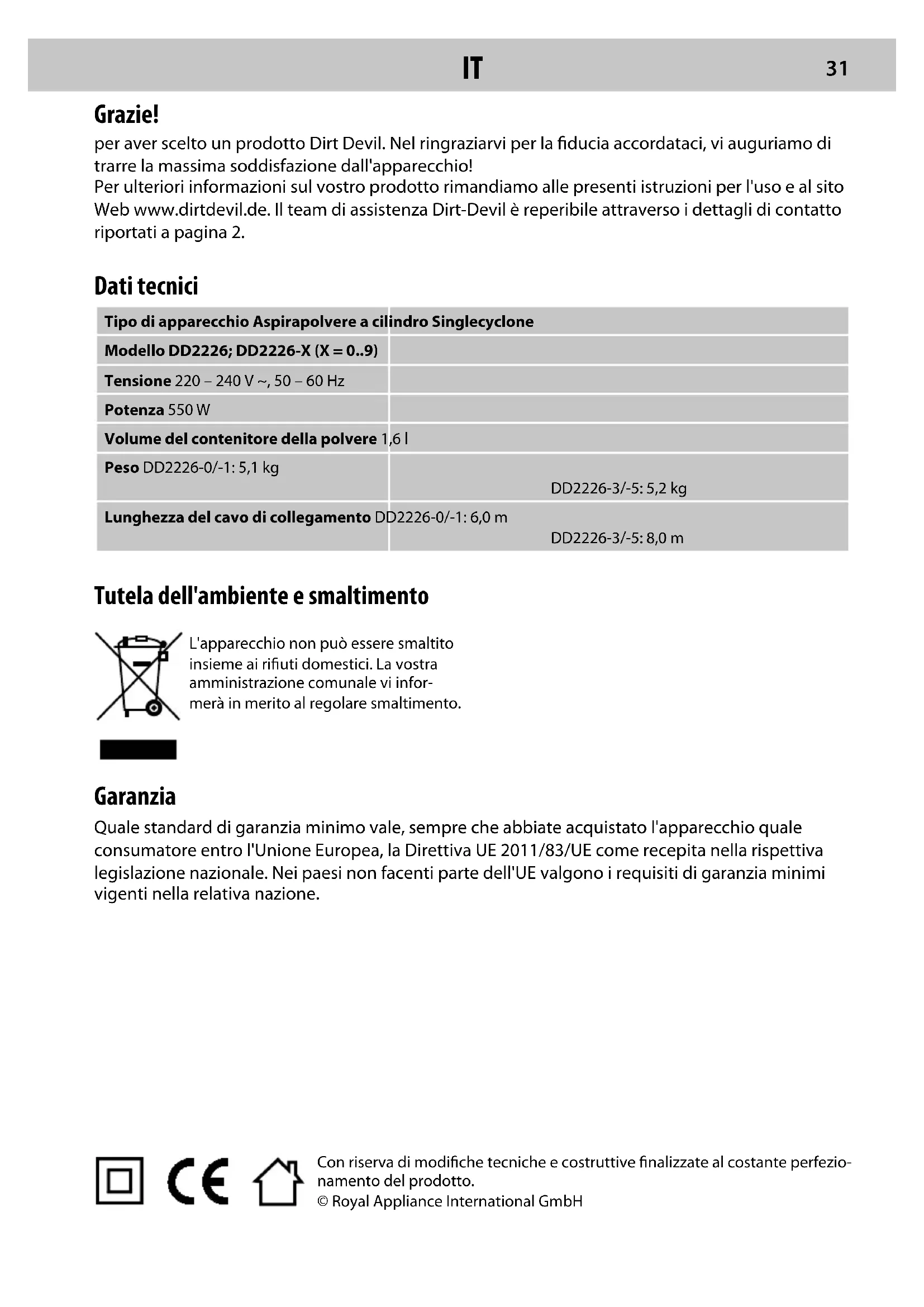

per aver scelto un prodotto Dirt Devil. Nel ringraziarvi per la fiducia accordataci, vi auguriamo di trarrre la massima soddisfazione dall'apparecchio!

Per ulteriori informazioni sul,vostro prodotto rimandiamo alle presenti istruzioni per l'uso e al sito Web www.dirtdevil.de. Il team di assistenza Dirt-Devil è reperibileattraverso i dettagli di contatto riportati a pagina 2.

Dati tecnici

Tipodi apparecchio Aspirapolvere a cilindro Singlecyclone
Modello DD2226; DD2226-X (X = 0..9)
Tensione 220 – 240 V ~, 50 – 60 Hz
Potenza 550 W
Volume del contentatore della polvere 1,6 l
Peso DD2226-0/-1: 5,1 kg	DD2226-3/-5: 5,2 kg
Lunghezza del cavo di collegamento DD2226-0/-1: 6,0 m	DD2226-3/-5: 8,0 m

Tutela dell'ambiente e smaltimento

L'apparecchio non più essere smaltito insieme ai rifiuti domestici. La vostra amministrazione comunale vi informera in merito al regolare smaltimento.

Garanzia

Quale standard di garanzia minimo vale, sempre che abbiate acquistato l'apparecchio quale consumatore entro l'Unione Europea, la Direttiva UE 2011/83/UE come receptita nella rispettoa legislazione nazionale. Nei paesi non facenti parte dell'UE valgono i requisiti di garanzia minimi vigenti nella relativa nazione.

AVVERTENZE DI SICUREZZA

sulle istruzioni per l'uso

Prima di lavorare con l'apparecchio leggere interamente e conattenzione le presenti istruzioni per l'uso. Conservare accuramente le presenti istruzioni per l'uso. Se l'apparecchio è ceduto a terzi consegnare ancche queste istruzioni per l'uso. La mancata osservanza delle presenti istruzioni per l'uso può causare gravi lesioni o danni all'apparecchio. Non rispondiamo di eventuali danni derivanti alla mancata osservanza delle presenti istruzioni per l'uso. Le avventenze importanti al di fuori del presente capitolo sono contrassegnate come segue:

AVVERTIMENTO!

Avverte di pericoli sanitari e possibili rischi di lesionsi.

ATTENZIONE!

Segnala possibili pericoli di danni all'apparecchio o ad altri oggetti.

AVVERTENZA

Evidenzia suggerimenti e informazioni.

Queste istruzioni per l'uso possono essere ancche scaricate in qualsiasi momento dal nostro site web: www.dirtdevil.de

su determinati gruppi di persona

L'apparecchio può essere usato dai bambini a partire dagli 8 anni di età e da persone con limitate capacità fisiche, sen

soriali o intellettive o che non disponano di sufficiente esperienza e/o conoscenze soltanto tutto sorvegianza o se sono state istruite sull'uso sicuro dell'apparecchio e hanno compreso i pericoli che ne derivano.

Pulizia e manutenzione non devono essere eseguite da bambini non sorvegliati. I bambini non devono giocare con l'apparecchio.
I materiali da imballaggio e minuteria non devono essere usati per giocare. Pericolo di soffocamento.
Quando l'apparecchio è acceso, collegato alla presa elettrica o in fase di raffreddamento deve essere tenuto fuori alla porta dei bambini di età inferioreagli 8 anni.

sull'alimentazione elettrica

L'apparecchio funziona con corrente elettrica. Esiste sostanzialmente il pericolodi discosse elettriche.

Pertanto è necessario osservare quando segue:

Non immershere mai l'apparecchio in acqua o altri liquidi.
Per staccare il cavo di collegamento alla presa elettrica, afferrare sempre direttamente la spina e mai il relativo cavo di collegamento.
- Verificare che il cavo di collegamento non sia piegato o incastrato, che non venga calpestato e che non entri a contatto con fonti di calore.

Prima dell'uso controllare che il cavo di

collegamento non presenti danni. Non usare mai un cavo di collegamento se la relativa spina o il relativo cavo sono danneggiati.

Prima di pulire o sottoporre a manuten

zione l'apparecchio, accertarsi che sia spento e che il cavo di collegamento sia disconnesso alla presa.

sul rullo spazzola rotante

Il rullo spazzola nella mini-spazzola turbo (opzionale) ruota ad alta velocità. Questo da origine a diversi pericoli per persona, animali e oggetti:

Non aspirare mai persone, animali o piante. Mantenere parti del corpo e indumenti lontani dai componenti mobili e dai fori dell'apparecchio in funzione. Diversamente possono venir risucchiati, causando lesioni.
Prima di staccare o attaccare o rispettivamente aprire o pulire la bocchetta per pavimento, spegnere l'apparecchio.
Non passare mai con l'apparecchio su cavi, condutture ecc. che potrebbero ingarbugliarsi nel rullo spazzola rotante e danneggiarsi.
Mantenere il rullo spazzola rotante lone, pertanto, vietato.

tano da tutte le superfici delicate. Diversamente possono verificarsi danni. Rispettare le avventenze per la pulizia e la cura del relativivo produttore.

i Inoltre,mantere il rullo spazzola rotante lontano da tendine,tende,frange lunghe e simili.Diversamente questi oggetti possono essere risucchiati e danneggiati.

se l'apparecchio è difettoso

Se sono danneggiati l'apparecchio o il cavò di collegamento, essi devono essere sostituiti dal produttore, dal servizio assistenza o da una persona adeguatamente qualificata per prevenir eventuali pericoli.

Per la riparazione inviare l'apparecchio difettoso a un centro specializzato autorizzato o all'assistenza clienti Dirt Devil, >International Service" a pagina 2.
Non usare mai l'apparecchio se questo o il relativo cavo di collegamento sono difet-tosi.

sull'impiego conforme alla destinazione d'uso

L'apparecchio può essere usato soltanto in ambito domestico. Non è adatto per l'im-piego industriale. Utilizzare l'apparecchio esclusivamente per pulire pavimenti duri o tappeti e moquette o accessori leggermente sporchi e asciutti. Ogni altri utilizzo è considerato non conforme alla destinazione d'uso

Aspirare
- persone, animali, piante o indumenti indossati
Elevato pericolodi lesions!

• genere incandescente, sigarette o fiammiferi accesi e sostanze lavormente inflammabili Pericolo di incendio!
• acqua e altri liquidi
  Pericolo di cortocircuito!
  toner (per stampanti laser, fotocopiatri ci, ecc.)
  Pericolo di incendio e di esplosione!

L'impiego

• vicino a sostanje explosive o migliorente inflammabili
  Pericolo di incendio e di esplosione!
• all'aperto Pericolo diistruzione dovuto a pioggia e sporcizia!
• di accessori non originali
  Riduzione della sicurezza dell'apparecchio!

Interventi autonomi di riparazione
Pericolo di lesioni e perdita del diritto a sostituzione gratuite!

sullo smaltimento

Al terminè dell'utilizzo smaltire l'apparecchio esclusivamente con le modalità ecologicamente corrente illustrate, > "Tutela dell'ambiente e smaltimento" a pagina 31.

Preparativi

Conoscere l'apparecchio

Fig.1: ① Raccordo tubo flessibile di aspirazione; ② Sblocco inferiore del contentitore della polvere; ③ Contenitore della polvere; ④ Sblocco superiore del contentitore della polvere; ⑤ Manico; ⑥ Tasto ON/OFF; ⑦ Tasto avvolgicavo; ⑧ Cavo di collegamento; ⑨ Copertura del filtrlo dell'aria uscente; ⑩ Supporto da parcheggio; ⑪ Regolatore della potenza di aspirazione; ⑫ Sblocco contentitore della polvere; ⑬ Impugnatura; ⑭ Tubo flessibile di aspirazione; ⑮ Regolatore dell'aria secondaria; ⑯ Sblocco tubo flessibile di aspirazione; ⑰ Bocchetta per pavimenti commutabile; ⑱ Elemento di arresto tubo telescopico; ⑲ Tubo telescopico Accessori (opzionali): ① Bocchetta combinata 3 in 1; ② Bocchetta per parquet; ③ Mini-spazzola turbo

Disimballaggio e montaggio

1 Controllare che il contentuto sia completo (fig. 1). Se si rilevano danni da trasporto o se mancano dei componenti, rivolgersi immediatamente al rivendito re di fiducia. 2 Infilare il tubo flessibile di aspirazione nel raccordo del tubo flessibile di aspirazione sono a che non scatterà in posizione in maniera percettibile a livello sua uditivo che tattile (fig. 2). 3 Collegare l'impugnatura con il tubo telescopico e regolare la lunghezza del tubo telescopico (fig. 3). 4 Collegare il tubo telescopico e la bocchetta per pavimenti commutabile (fig. 4). 5 Assicurarsi che il regolatore dell'aria secondaria (fig. 1/15) sia completamente chiuso.

Utilizzo degli accessori

ATTENZIONE!

Utilizzato una mini-spazzola turbo (opzionale) (fig. 1 ), assicurarsi che la superficie resista alla forza del rullo spazzola rotanteenza riportare danni.

AVVERTENZA:

Per poter utilizzare la spazzola per mobili, pre-mere il tasto di sblocco (fig. 6/1) e calzare la spazzola per mobili sulla spazzola per fughe, forn a sentire lo scatto in posizione.

1 Inserire l'accessorio desiderato nell'impugnatura o nel tubo telescopico (fig. 5).2 Accertarsi che l'accessorio sia collegato saldamente. L'apparecchio cui quod estere collegato.

Collegamento dell'apparecchio

ATTENZIONE!

Se il contrassegno rosso risulta visible (fig. 8/2), riavvolgere il cavo di collegamento tramite il tasto avvolgicavo sino al contrassegno giallo (fig. 8/1) (fig. 9). Diversamente il cavo di collegamento può rianere danneggiato.

Estrarre il cavo di collegamento dall'apparecchio (fig. 7). Inserire la spina in una presa elettrica.

Aspirazione della polvere

Aspirazione flessible

ATTENZIONE!

In particolare quando si usa l'aspirapolvere su scale controllare di trovarsi sempre sopra all'apparecchio. Altrimenti sussiste il pericolo che l'apparecchio cada e La ferisca.

ATTENZIONE!

Per pavimenti duri utilizzato la bocchetta per pavimenti commutabile soltanto con la spazzola estratta (fig. 11), poché altrimenti si potrebbe danneggiare il pavimento duro.

AVVERTENZA:

Nel caso normale il regolatore dell'aria secondaria deve essere completenesschiuso. Tramite il regolatore dell'aria secondaria, all'occorrenza, è possible ridurre velocemente la potenza di aspirazione, ad esempio per liberare tendine aspirate. Per chiudere il regolatore dell'aria secondaria, spingerlo verso il basso. Per aprire il regolatore dell'aria secondaria, spingerlo verso l'alto (fig. 12).

1 Collegare l'accessorio desiderato > Utilizzo degli accessori" a pagina 34.2 Collegare l'apparecchio > Collegamento dell'apparecchio" a pagina 35.
3 Per accendere l'apparecchio, premere il tasto ON/ OFF (fig. 10). L'apparecchio comincia ad aspirare.
4 Per aspirare trascinare l'apparecchio dietro di se come una slitta. 5 Per spegnere l'apparecchio, pre-mere nuovamente il tasting ON/OFF (fig.10). L'apparecchio si spegne.

Regolazione della potenza di aspirazione

In caso di necessità la potenza di aspirazione può essere regolata progressivement:

Per ridurre la potenza di aspirazione, girare il regolatore della potenza di aspirazione in senso antiorario. Per augmentare la potenza di aspirazione, girare il regolatore della potenza di aspirazione in senso orario (fig. 13).

Conservazione dell'apparecchio

1 Spegnere l'apparecchio e staccare la spina alla presa elettrica. 2 Premere il tasto avvolgicavo (fig. 9), fino a che il cavo di collegamento non sare retratto completamente. 3 Agganciare nel supporto da parcheggio (fig. 14) la bocchetta per pavimenti o per parquet collegata con il tubo telescopico o con l'impugnatura.

Manutenzione dell'apparecchio

Svuotamento e pulizia del contentitore della polvere

1 Spagnere l'apparecchio e staccare la spina da la presa elettrica. 2 Premere l'elemento di sblocco del contentitore della polvere ed estrarre il contentatore della polvere dall'apparecchio (fig. 15). 3 Tenere il contentitore della polvere rasente sopra un secchio delle immondizie e sbloccare il coperchio inferiore del contentitore della polvere (fig.16). La polvere cade giù. 4 Chiudere il coperchio inferiore del contentitore della polvere. 5 Tenere il contentitore della polvere rasente sopra un secchio delle immondizie e sbloccare il coperchio superiore del contentitore della polvere (fig. 17). Rimuovere pelucchi, capelli o peli dal contentitore della polvere. 6 Chiudere il coperchio superiore del contentitore della polvere. 7 Premere il contentitore della polvere saldamente indietro nella relativa mensola, finché scatta in posizione in maniera percettibile e udibile (fig. 18).

Pulizia del filtro di protezione del motore

AVVERTENZA:

Per mantenere la potenza di aspirazione, si dovrebbero pulire periodicamente l'apparecchio e il filtr di protezione del motore.

1 Spagnere l'apparecchio e staccare la spina da la presa elettrica. 2 Premere l'elemento di sblocco del contentatore della polvere ed estrarre il contentore della polvere dall'apparecchio (fig. 15). 3 Asportare il portafiltro unitamente al filtro di protezione del motore (Fig. 19). 4 Estrarre il filtro di protezione del motore dal portafiltro (fig. 20). 5 Pulire scrupoloso-mente il filtro di protezione del motore fatto acqua corrente e lasciarlo asciugare completeness per almeno 24 ore a temperature ambiente.

6 Inserire il filtro di protezione del motore nel portafiltro e ribaltare il portafiltro all'indietro, nella relativa aperture. 7 Premere il contentatore della polvere saldamente indietro nella relativa mensola, finché scatta in posizione in maniera percettibile e udibile (fig. 18).

Pulizia del filtro dell'aria uscente

ATTENZIONE!

Le lamelle fini del filtro dell'aria uscente sono sensibili. Non pulire mai le lamelle con acqua e per la loro pulizia utilizzare esclusivamente spazzole morbide.

AVVERTENZA:

Sostituire filtri dell'aria uscente difettosi, molto sporchi, scoloriti o deformati con filtri nuovi.

1 Premere i due tasti per sbloccare la copertura del filtro dell'aria uscente e ribaltarla all'indietro (fig. 21). 2 Togliere il filtro dell'aria uscente tirando I'elemento di bloccaggio (fig. 22). Picchiettare cautamente il filtrto dell'aria uscente.4 Pulire con cautela il filtro dell'aria uscente utilizzato una spazzola morbida (fig. 23).5 Rimettere il filtrto dell'aria uscente nella relativa mensola nell'apparecchio.6 Infilare la copertura del filtrto dell'aria uscente daprima in basso, nella sua aperture e poi ribaltarla verso l'alto finché scatta in posizione in maniera percettabile e udibile (fig. 24).

Pulire la mini-spazzola turbo (opzionale)

1 Staccare la mini-spazzola turbo dal tubo flessibili de aspirazione o dal tubo telescopico. 2 Svitare l'anello di sicurezza in senso antiorario (fig. 25). 3 Apri-re la parte superiore dell'alloggiamento della mini-spazzola turbo (fig. 25). 4 Pulire accuramente la spazzola a mano. In caso di sporco ostinato usare con cautela una pinzetta o delle forbici (Fig 26). 5 Applicare la parte superiore dell'alloggiamento sui 3 nasellii della parte inferiore dell'alloggiamento e chiuderla con cautela (fig. 27). 6 Riavvitare l'anello di sicurezza in senso orario (fig. 27).

Accessoriericambi

• Set di filtri (1 filtro dell'aria uscente + 1 filtro di protezione del motore) - 2226022 (fig.28/A)
• Spazzola per parquet - M203-5 (Fig. 28/B)
• Mini-spazzola turbo „Fellino“ - M219 (Fig.28/C)
• Spazzola turbo midi - M221 (Fig. 28/D)
• Bocchetta per fughe flessibile lunga - M232 (fig.28 /E)
• Spazzola per pavimenti duri - M236-1 (fig. 28 /F)

Risoluzione dei problemi

Prima di contattare il nostro team di assistenza o di inviare l'apparecchio al servizio di assistenza Dirt Devil, consultare il nostro site Web dove sono riportate avventenze supplementari in merito a soluzioni e rimedi di problemi.

Prima di procedere con la diagnostica, spegnere l'apparecchio e staccare la spina della presa elettrica. Non usare mai l'apparecchio se difettoso.
