BEDIENUNGSANLEITUNG Rebel 26 Reach DIRT DEVIL

Royal Appliance International GmbH
Abt. Kundenservice
Jagenbergstraße 19
41468 Neuss
GERMANY

[e-mail]

www.dirtdevil.de

0049 (0) 180 - 501 50 50*

0049(0)2131-60906095

AT

[e-mail]

0043-720-884954**

CH

[e-mail]

0041-31-5280557**

BE

[e-mail]

0032-2-8085065**

LU

[e-mail]

00352-2-0880506**

FR

[e-mail]

0033-9-75 18 30 17**

ES

[e-mail]

0034-91-1982787**

IT

[e-mail]

0039-06-94801618**

PT

[e-mail]

00351-21-1141327**

NL

[e-mail]

0031-20-8085408**

PL

[e-mail]

0048-22-3970223**

cz

[e-mail]

00420-2-46019541**

HU

[e-mail]

0036-1-8480686**

TR

[e-mail]

0090-8503901980**

FI

[e-mail]

00358-9-42450412**

SE

[e-mail]

0046-844682150**

DK

[e-mail]

0045-78-774495**

SK

[e-mail]

0042-1232784549**

NO

[e-mail]

0047-21999489**

GR

[e-mail]

0030-2-111981203**

RO

[e-mail]

0040-316303651**

BG

[e-mail]

00359-2-4925116**

HR

[e-mail]

00385-1-6666441**

LT

[e-mail]

00370-52141798**

LV

[e-mail]

00371-66090470**

EE

[e-mail]

00372-8801167**

SI

[e-mail]

00386-18888074**

DE

• 0,14 €/min aus dem deutschen Festnetz (deutscher Mobilfunkpreis 0,42 €/min). Die Kosten für Telefonate aus dem Ausland richten sich nach den Gebühren der jeweiligen ausländischen Anbieter und der jeweiligen aktuellen Tarife.

EN

** Die Kosten für Telefonate aus dem Ausland richten sich nach den Gebühren der jeweiligen ausländischen Anbieter und der jeweiligen aktuellen Tarife.

NL, BE, LU

Es freut uns, dass Sie sich für ein Dirt Devil Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät und danken Ihnen für den Kauf!

Weitere Informationen zu Ihr dem Produkt finden Sie in dieser Bedienungsanleitung und auf unserer Seiten www.dirtdevil.de. Unser Dirt Devil Serviceteam erreichen Sie über die auf Seite 2 angegebenen Kontaktdetails.

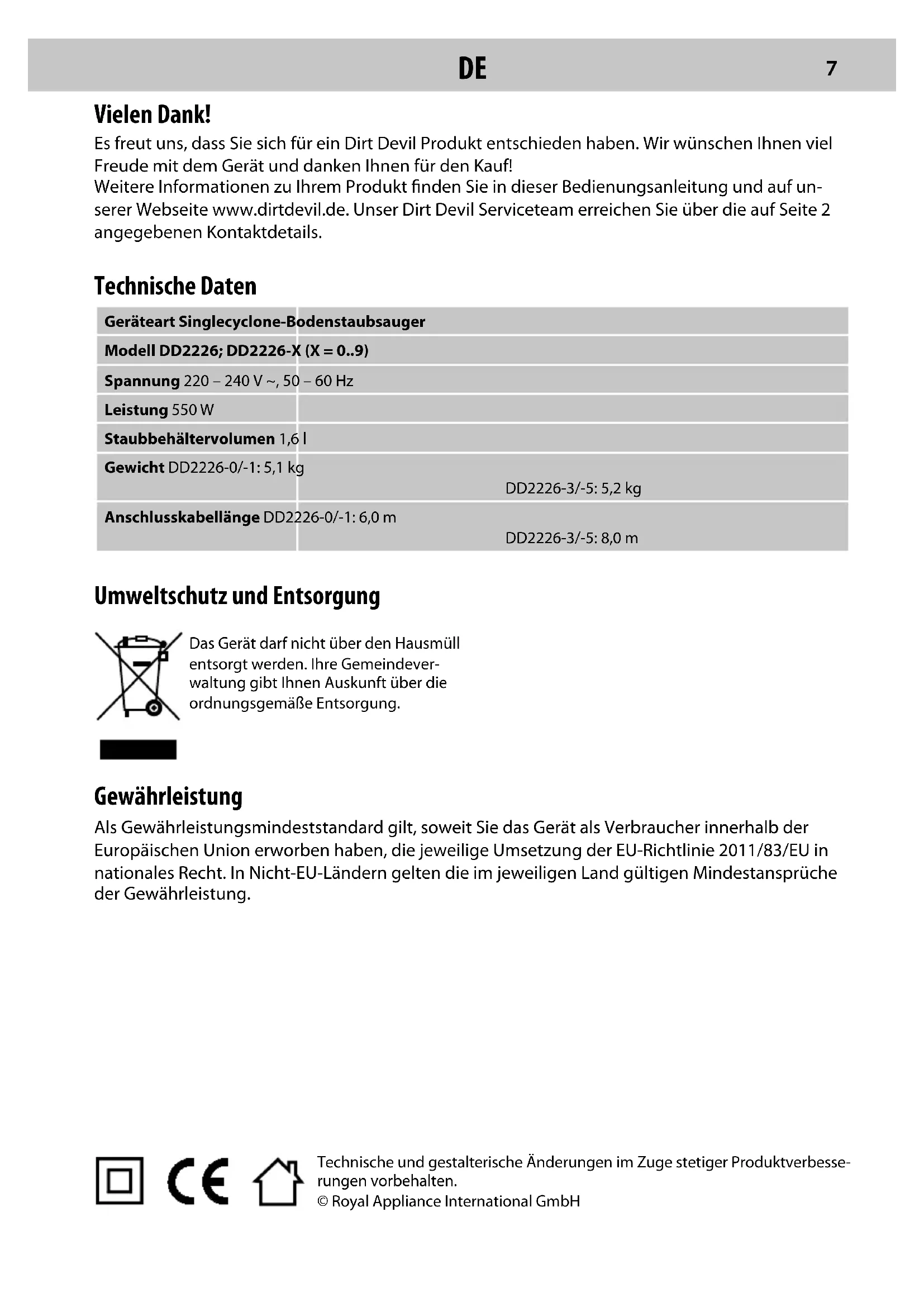

Technische Daten

Geräteart Singlecyclone-Bodenstaubsauger
Modell DD2226; DD2226-X (X = 0..9)
Spannung 220 - 240 V ~, 50 - 60 Hz
Leistung 550 W
Staubbehältervolumen 1,6 l
Gewicht DD2226-0/-1: 5,1 kg	DD2226-3/-5: 5,2 kg
Anschlusskabellänge DD2226-0/-1: 6,0 m	DD2226-3/-5: 8,0 m

Umweltschutz und Entsorgung

Das Gerat darf nicht über den Hausmull entsorgt werden. Ihr Gemeindeverwaltung gibt Ihnen Auskunft über die ordnungsgemäße Entsorgung.

Gewährleistung

Als Gewährleistungsmindestandard gilt, sowieit Sie das Gerät als Verbraucher innerhalb der Europäischen Union erworben haben, die jeweilige Umsetzung der EU-Richtlinie 2011/83/EU in nationales Recht. In Nicht-EU-Ländern gelten die im jeweiligen Land gültigen Mindestansprüche der Gewährleistung.

SICHERHEITSHINWEISE

zur Bedienungsanleitung

Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie mit dem Gerät arbeiten. Bewahren Sie diese Bedienungsanleitung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch diese Bedienungsanleitung mit. Die Nichtbeachtung dieser Bedienungsanleitung kann zu schweren Verletzungen oder Schäden am Gerät führen. Für Schäden, die aufgrund der Nichtbeachtung dieser Bedienungsanleitung entstehen, übernehmen wir keine Haftung.

Wichtige Hinweise außerhalb desses Kapitels sind wie folgt gekennzeichnet:

WARNING!

Warnt vor Gefahren für ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNG!

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEIS

Hebt Tipps und Informationen hervor.

Sie können diese Bedienungsanleitung auch jederzeit von unserer Websites herunterla-den: www.dirtdevil.de

zu bestimmen Personengruppen

Das Gerät kann von Kindern ab 8 Jahren und von Personen mit verringerten physischen, sensorischen oder mentalen

Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die darauf resultierenden Gefahren verstanden haben.

Reinigung und Benutzerwartung)durrenf nicht durch Kinder ohne Beaufsichtigung durchgefuhrt werden. Kinder durrenf nicht mit dem Gerat spielen.
Verpackungsmaterialien und Kleinteile)dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr.
Kinder unter 8 Jahren sollenn vom Gerät und vom Anschlusskabel ferngehalten werden, solange das Gerät eingeschaltet ist, mit der Steckdose verbunden ist oder abkühlt.

zur Stromversorgung

Das Gerät wird mit elektrischem Strom betrieben. Dabei besteht grundsätzlich die Gefahr eines elektrischen Schlags. Achten Sie daher auf Folgendes:

Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeiten.
Wenn Sie das Anschlusskabel aus der Steckdose Herausziehen wollen,ziehen Sie immer direkt am Stecker. Ziehen Sie niemals am Anschlusskabel.
Achten Sie darauf, dass das Anschluss-kabel nicht geknickt, eingeklemmt oder überfahren wird oder mit Hitzequellen in Berührung kommt.

Kontrollieren Sie das Anschlusskabel vor

dem Benutzen auf eventuelle Beschädigungen. Verwenden Sie niemals ein Anschluss-kabel, dessen Stecker oder Kabel beschadigt ist.

Bevor Sie damit beginnen, das Gerät zu

reinigen oder zu warten, stellen Sie sicher, dass das Gerät ausgeschelt und das Anschlusskabel nicht angeschlossen ist.

zur rotierenden Bürstwalze

Die Bürstwalze in der Mini-Turbobürste (optional) rotiert mit hoher Drehzahl. Hiervon gehen verschiedene Gefahren für Menschen, Tiere und Gegenstände aus:

Saugen Sie niemals Menschen, Tiere

oder Pflanzen. Halten Sie Körperteile und Kleidungsstücke von bewegten Teilen und Öffnungen des im Betrieb befindlichen Geräts fern. Anderenfalls können diese eingezogen und Verletzungen verursacht werden.

Bevor Sie die Bodendüse abziehen oder

aufstecken sowie öffnen oder reinigen, schalten Sie das Gerät aus.

Überfahren Sie keine Kabel, Leitungen

usw., da sich diese in der rotierenden Bürstwalze verheddern und dadurch beschädigt werden können.

Halten Sie die rotierende Bürstwalze v

samtlichen empfindlichen Oberflächen fern. Anderenfalls konnen Schäden verursacht werden. Beachten Sie die Reinigungs- und Pflegehinweise der Hersteller.

Halten Sie die rotierende Bürstwalze?

ebenso von Gardinen, Vorhängen, langen Fransen und dergleichen fern. These Gegenstände können sonst eingezogen und beschädigt werden.

bei defektem Gerät

Wenn das Gerät oder das Anschlusskabel beschädigt ist, muss es durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Geben Sie ein defektes Gerät zur Reparatur an einen autorisierten Fach betrieb oder den Dirt Devil Kundendienst, > International Service" auf Seite 2.
Verwenden Sie niemals ein defektes Gerät oder ein defektes Anschlusskabel.

zur bestimmungsgemäßen Verwendung

Das Gerätarf nur im Haushalt eingesetzt Werden. Es ist für eine gewerbliche Nutzung nicht geeignet. Verwenden Sie das Gerät ausschließlich zum Reinigen leicht verschmutzter, trockener Hartböden, Teppiche oder Garnituren. Jedi weitere Verwendung gilt als nicht bestimmungsgemäß und ist untersagt.

Verboten ist insbesondere Folgendes:

Das Saugen von
- Menschen, Tieren, Pflanzen oder am Körper behindlichen Kleidungsstücken
Hohes Verletzungsrisiko!

glühender Asche, brennenden Zigaretten, Streichhöl zern und leicht entzündlichen Stoffen Brandgefahr!
— Wasser und anderen Flüssigkeiten
Kurzschlussgefahr!
- Toner (für Laserdrucker, Kopierer etc.)
Brand- und Explosionsgefahr!

Die Verwendung

• in der Höhe von explosiven oder leicht entzündlichen Stoffen Brand- und Explosionsgefahr!
• imFreien Zerstörungsgefahr durch Regen und Schmutz!
  -vonNicht-Originalzubehör Beeinträchtigung der Gerätesicherheit!

Selbstständige Reparaturengriffe

Verletzungsgefahr und Erlöschen des Anspruchs auf kostenfreien Ersatz!

zur Entsorgung

Entsorgen Sie das Gerät nach Gebrauchende ausschließlich umwelt gerecht und wie bescriben, > Umweltschutz und Entsorgung auf Seite 7.

Vorbereitungen

Gerät kennenlernen

Abb.1: ① Saugschlauch-Anschluss; ② Untere Staubbehalterdeckel-Entriegelung; ③ Staubbehalter; ④ Obere Staubbehalterdeckel-Entriegelung; ⑤ Tragegriff; ⑥ EIN/AUS-Taster; ⑦ Kabelaufrolltaste; ⑧ Anschlusskabel; ⑨ Ausblasfilter-Abdeckung; ⑩ Parkhalterung; ⑪ Saugleistungsregler; ⑫ Staubbehalter-Entriegelung; ⑬ Handgriff; ⑭ Saugschlauch; ⑮ Nebenluftregler; ⑯ Saugschlauch-Entriegelung; ⑰ Umschaltbare Bodendüse; ⑱ Teleskoprohr-Arretierung; ⑲ Teleskoprohr Zubehor (optional): A 3in1-Kombidüse; B Parkett-düse; C Mini-Turbobürste

Auspaken und montieren

1 Überprüfen Sie den ausgepackten Inhalt auf Vollständigkeit (Abb. 1). Sollten Sie einen Transportscha-den bemerken oder sollene etwas fehlen, wenden Sie sich umgehend an ihren Handlier. 2 Stecken Sie den Saugschlauch in den Saugschlauch-Anschluss, bis er hör- und spürbar einrastet (Abb. 2). 3 Verbinden Sie den Handgriff mit dem Teleskoprohr und stellen Sie die Länge des Teleskoprohrs ein (Abb. 3). 4 Verbinden Sie das Teleskoprohr und die umschaltbare Bodendüse (Abb. 4). 5 Stellen Sie safer, dass der Nebenluftregler (Abb. 1/15) vollständig geschlossen ist.

Zubehör verwenden

ACHTUNG!

1. Stellen Sie bei Verwendung der Mini-Turbobürste (optional) (Abb. 1 /c) sicher, dass der Untergrund der rotierenden Bürstwalze unbeschadet standhalt.

HINWEIS:

Um die Möbelbürste nutzen zu konnen, drücken Sie die Entriegelungstaste (Abb. 6/1) undziehen Sie die Möbelbürste über die Fugenbürste, bis sie einrastet.

1 Stecken Sie das gewünschte Zubehörteil auf den Handgriff oder auf das Teleskoprohr (Abb.5). 2 Stellen Sie sicher, dass das Zubehörteil fest verbunden ist. Das Gerät kann angeschlossen werden.

Gerät anschließen

ACHTUNG!

Falls die rote Markierung sightbar ist (Abb. 8/2),ziehen Sie das Anschlusskabel mit Hilfe der Kabelaufrolltaste wieder bis zur gelben Markierung (Abb. 8/1) ein (Abb. 9). Anderenfalls kann das Anschlusskabel beschadigt werden.

1 Ziehen Sie das Anschlusskabel aus dem Gerät (Abb. 7). Stecken Sie den Stecker in eine Steckdose.

Staubsaugen

Flexibel saugen

ACHTUNG!

Achten Sie insbesondere beim Saugen von Treppen daraufuf, dass Sie sich stets oberhalb des Geräts befinden. Anderenfalls besteht die Gefahr, dass das Gerät herabstürzt und Sie verletzt.

ACHTUNG!

Verwenden Sie bei Hartböden die umschaltbare Bodendüse nur mit ausgefahrenrer Bürste (Abb. 11), da der Hartboden sonst beschädigt werden kann.

HINWEIS:

Der Nebenluftregler muss im Normalfall vollständig geschlossen sein. Mit Hilfe des Nebenluft-reglers können Sie bei Bedarf die Saugleistung Schnell reduzieren, z. B. um eingesaugte Gardinen wieder freiizugegeben.

Um den Nebenluftregler zu schlieben, schiben Sieihn nach unten. Um den Nebenluftregler zu öffnen, schiben Sieihn nach oben (Abb. 12).

1 Schlieben Sie das gewünschte Zubehör an > Zubehör verwenden auf Seite 11. Schlieben Sie das Gerät an > Gerät anschließen auf Seite 11.
3 Um das Gerät einzuschalten, drücken Sie den EIN/AUS-Taster (Abb.10). Das Gerät beginnnt zu saugen. 4 Ziehen Sie das Gerät zum Saugen wie einen Schlitten hinter sich her. 5 Um das Gerät auszuschalten, drücken Sie den EIN/AUS-Taster erneut (Abb.10). Das Gerät schaltet sich aus.

Saugleistung regulieren

Die Saugleistung lassst sich nach Bedarf stufenlos einstehen:

Um die Saugleistung zu verringern, drehen Sie den Saugleistungsregler nach links. Um die Saugleistung zu erhöhen, drehen Sie den Saugleistungsregler nach rechts (Abb. 13).

Gerä aufbewahren

1 Schalten Sie das Gerät aus undziehen Sie den Stecker aus der Steckdose.2 Drucken Sie die Kabelaufrolltaste (Abb.9), bis das Anschlusskabel vollständig eingezogen ist.3 Hangen Sie die mit Teleskoprohr oder Handgriff verbundene Boden- oder Parkettdüse in die Parkhalterung ein (Abb. 14).

Gerät warten

Staubbehalter leeren und reinigen

1 Schalten Sie das Gerät aus undziehen Sie den Stecker aus der Steckdose. Drucken Sie die Staubbehälter-Entriegelung und behnmen Sie den Staubbehälter aus dem Gerät (Abb. 15). Halten Sie den Staubbehälter über einen Mülleimer und entriegeln Sie den unteren Staubbehälterdeckel (Abb. 16). → Staub fällt hersa. Schlieben Sie den unteren Staubbehälterdeckel. Halten Sie den Staubbehälter über einen Mülleimer und entriegeln Sie den oberen Staubbehälterdeckel (Abb. 17). Entfernen Sie Flusen oder Haare aus dem Staubbehälter. Schlieben Sie den oberen Staubbehälterdeckel. Drucken Sie den Staubbehälter kräftig darüber in seine Konsole, bis er hör- und spürbar einrastet (Abb. 18).

Motorschutzfilter reinigen

HINWEIS:

Damit die Saugleistung erhalten bleibt, sollenen Gerät und Motorschutzfilter regelmäßig gereinigt werden.

1 Schalten Sie das Gerät aus undziehen Sie den Stecker aus der Steckdose. 2 Drucken Sie die Staubbehälter-Entriegelung und behnmen Sie den Staubbehälter aus dem Gerät (Abb. 15). 3 Entnehmen Sie den Filterhalter mitsamt Motorschutzfilter (Abb. 19).
Entnehmen Sie den Motorschutzfilter aus dem Filterhalter (Abb. 20). Reinigen Sie den Motorschutzfilter gründlich unter fliebendem Wasser und lasen Sieihn min. 24 h vollständig bei Raumtemperatur trocknen. Setzen Sie den Motorschutzfilter in den Filterhalter und setzen Sie den Filterhalter zurück in seine Öffnung. Drücken Sie den Staubbehälter kraftig zurück in seine Konsole, bis er hör- und spürbar einrastet (Abb. 18).

Ausblasfilter reinigen

ACHTUNG!

Die feinen Lamellen des Ausblasfilters sind empfindlich. Reinigen Sie die Lamellen nie mit Wasser und verwenden Sie ausschließlich weiche Bürsten zur Reinigung.

HINWEIS:

Ersetzen Sie beschädigte, sehr stark verschutzte, verfürbte oder verformte Ausblasfilter durch neue.

1 Drücken Sie die beiden Tasten zur Entriegelung der Ausblasfilter-Abdeckung und klappen Sie die Ausblasfilter-Abdeckung nach hinten weg (Abb. 21).
Entnehmen Sie den Ausblasfilter durch Ziehen an der Verriegelung (Abb. 22). Klopfen Sie den Ausblasfilter vorsichtig aus. Reinigen Sie den Ausblasfilter vorsichtig mit einer weichen Bürste (Abb. 23).
Setzen Sie den Ausblasfilter wieder in seine Konsole im Gerät ein. Setzen Sie die Ausblasfilter-Abdeckung zuerst unter in ihre Öffnung und klappen Sie sie dann nach oben, bis sie hör-und spürbar einrastet (Abb. 24).

Mini-Turbobürste reinigen (optional)

1 Ziehen Sie die Mini-Turbobürste vom Saugschlauch bzw. vom Teleskoprohr ab.2 Schrauben Sie den Sicherungsring gegen den Uhrzeigersinn ab (Abb. 25).3 Klappen Sie die Gehäuseberseite der Mini-Turbobürste vorsichtig auf (Abb. 25).4 Reinigen Sie die Bürste gründlich von Hand. Machen Sie bei hartnackigen Verschmutzungen vorsichtig Gebrauch von einer Pinzette oder einer Schere (Abb. 26).
Setzen Sie die Gehäuseoberseite auf die 3 Nasen der Gehäuseunterseite und klappen Sie die Gehäuseoberseite dann vorsichtig an (Abb.27). Schrauben Sie den Sicherungsring im Uhrzeigersinn wieder auf (Abb.27).

Zubehor und Ersatzteile

• Filterset (1 Ausblasfilter + 1 Motorfilter) - 2226022 (Abb.28/A)
• Parkettbürste - M203-5 (Abb. 28/B)
• Mini-Turbobürste „Fellino" - M219 (Abb.28 /C)
• Midi-Turbobürste - M221 (Abb. 28/D)
  Lange, flexible Fugendüse - M232 (Abb. 28/E)
  Hartbodenduse - M236-1 (Abb. 28/F)

Problembehebung

Bevor Sie unser Dirt Devil Serviceteam kontaktieren oder das Gerät an den Dirt Devil Kundendienst setzen,finden Sie vorab vielsezatsliche Hinweise im Servicebereich unserer Website zur Lösung und Behebung von Problemen.

www.dirtdevil.de/service

WARNING!

Bevor Sie sich auf Problemsuche begeben, schalten Sie das Gerät aus undziehen Sie den Stecker aus der Steckdose. Verwenden Sie niemals ein defektes Gerät.

Thank you!

www.dirtdevil.de/service

WARNING!

www.dirtdevil.de/service

AVERTISSEMENT!

www.dirtdevil.de/service

AVVERTIMENTO!

Geldt als nicht-doelmatig en is nicht toegestaan.

Cisteni mini turbokartace (volitelné vybaveni)

www.dirtdevil.de/service

VYSTRAHA!

www.dirtdevil.de/service

FIGYELMEZTETÉS!

www.dirtdevil.de/service

UYARI!

Folgende er spesielt forbudt:

www.dirtdevil.de/service

ADVARSEL!

För du begyinner Å se erter feil slár du av apparatet, og drar stopselet ut av stikkontakten. Bruk aldri et defekt apparat!

Σaç ευχαριστούμε!

XaipómaoTe nou anopaoioge va anoktnoeté eva npoiov Dirt Devil. EuxómaoTe va μeivetε ikavo- toinévoi μe tn ouokeuñ kal oac euyapiotouμy iα tnv ayopa oac!

IepaTePw nnpopopiec yia to npoiov mnpeite va p e i t e otic napouoec odnyiec xpnoc kai otnv 1oToeia da www.dirtdevil.de. Ateuovtheiotnv ouad a eepic tnc Dirt Devil avatpexovtac ota oToiyia enikoivwviac tn c eia32.

Texvika xapaktnpioTik

www.dirtdevil.de/service

ПЕДУПЕХДECHNE!

www.dirtdevil.de/service

UPOZORENJE!

Prije Ngo sto zapoceanetraziti uzrok nekog problema,iskljucite uredaj i izvucite utikaic iz uticnice. Nikada nemojte upotreblavati neispravan uredaj.

Labai aciu!

*Indikativer jährlicher Energieverbrauch (kWh pro Jahr), basierend auf 50 Reinigungsvorgängen. Der tatsächliche jährliche Energieverbrauch hangt davon ab, wie von dem Gerät Gebrauch gemacht wird. Die Angaben basieren auf der Delegierten Verordnung (EU) Nr. 665/2013 der Kommission vom 3. Mai 2013 zur Ergänzung der Richtlinie 2010/30/EU. Alle in dieser Anweisung nicht genauer beschrieben Venfahren wurden auf Basis der DIN EN 60312-1:2014 ausgeführht. Stand: Juli 2017

Hinweise zum Energielabel

Dier. Universa staubsger errecht die deklarierte Energieeffzienklae und die angegebene Reinigungsklasse auf Teppich mit der mitgelieferten flexiblen Bodenduse, wenn die Burste eingefahren ist. Die Reinigungsklasse auf Hartboden mit Fugen und Ritzen wird mit der mitgelieferten Bodenduse erreicht, wenn der Umschalter auf "Hartboden" steht (Abb. 11).
