GCET 2522 - Grästrimmer EINHELL - Gratis bruksanvisning och manual

Produkttyp	Elektrisk röjsåg
Märke	Einhell
Modell	GCET 2522
Nätspänning	230-240 V ~ 50 Hz
Effekt	250 W
Skärkrets	22 cm
Rotationshastighet	12000 varv/min
Skärtrådsdiameter	1,2 mm
Vikt	1,25 kg
Ljudtrycksnivå (L_pA)	81,3 dB(A)
Ljudeffektnivå (L_WA)	94,4 dB(A)
Vibrationsemissionsvärde (a_h)	6,53 m/s² (K=1,5 m/s²)
Trådförlängningssystem	Halvautomatisk
Skyddskåpa	Ja
Avsedd användning	Privata trädgårdar och fritidsområden
Garanti	24 månader
Rengöring och underhåll	Koppla ur före rengöring; fuktig trasa och tvål
Reservdelar	Trådrulle (art.nr 34.050.75)

Vanliga frågor - GCET 2522 EINHELL

Hur monterar jag röjsågen GCET 2522?

Sätt i övre, mellersta och nedre skaftet i pilens riktning och lås med skruven. Sätt skyddskåpan på motorhuvudet och vrid den moturs till stoppet och fäst med skruven.

Hur byter jag ut trådrullen?

Koppla ur apparaten. Vrid rullhållaren moturs och ta bort den. Ta bort den tomma rullen. För in trådändarna i den nya rullen genom öglorna och låt ca 10 cm sticka ut. Sätt tillbaka hållaren och vrid medurs tills den snäpper fast.

Vad gör jag om apparaten inte startar?

Kontrollera att elkabeln är korrekt ansluten och kontrollera säkringarna. Om spänning finns men apparaten inte fungerar, skicka den till kundtjänst.

Hur använder jag det halvautomatiska trådförlängningssystemet?

Vid användning förlängs tråden automatiskt varje gång systemet aktiveras. Om tråden är för kort vid första användning, tryck på rullknappen och dra i tråden. Skyddskåpans blad kapar överskottet.

Vilken effekt och skärkrets har den?

Effekten är 250 W och skärkretsen är 22 cm.

Vilka är de viktiga säkerhetsanvisningarna?

Bär ögon- och hörselskydd. Håll andra personer utanför riskområdet. Koppla alltid ur apparaten före ingrepp. Verktyget fortsätter att rotera av inbromsning efter avstängning.

Hur rengör jag röjsågen?

Koppla ur apparaten. Rengör den med en fuktig trasa och lite tvål. Använd inte aggressiva rengöringsmedel. Ta bort avlagringar från skyddskåpan med en borste.

Vilken typ av skärtråd ska användas?

Skärtrådens diameter ska vara 1,2 mm. Använd en kompatibel reservrulle, till exempel artikelnummer 34.050.75.

Hur går jag tillväga för att kassera apparaten?

Kasta inte apparaten i hushållssoporna. Lämna den på en lämplig återvinningsstation. Förpackningen kan återanvändas eller återvinnas.

Hur förvarar jag apparaten?

Förvara apparaten på en torr plats, frostfritt och oåtkomligt för barn. Optimal förvaringstemperatur är mellan 5 och 30 °C. Förvara den i originalförpackningen.

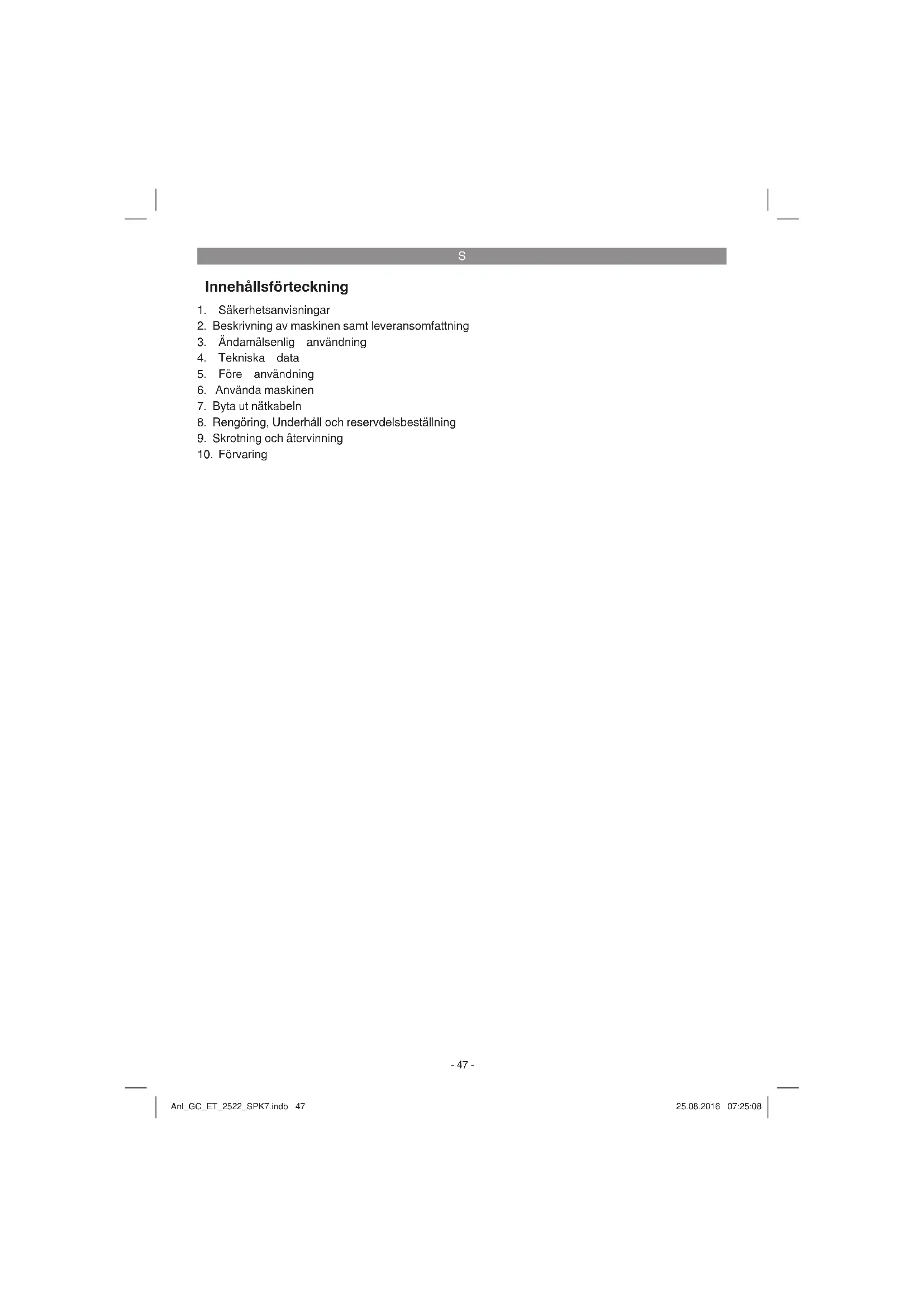

BRUKSANVISNING GCET 2522 EINHELL

Smid inte el-verktyg ut som vanligt hushållsavfall!

1. Säkerhetsanvisningar
2. Beskrivning av maskinen samt leveransomfattning
3. Ändamålsenlig användning
4. Tekniska data
5. Före användning
6. Använda maskinen
7. Byta ut nätkabeln
8. Rengöring, underhåll och reservdelsbeställning
9. Skrotning och återvinning
10. Förvaring

S

Fara!

Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosatts.

Läs alla säkerhetsanvisningar och instruktioner. Försummelser vid iakttagandet av säkerhetsanvisningarna och instruktionerna kan förorsaka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden.

Förklaring av skylten på maskinen (se bild 11)

A Varning! B Läs igenom bruksanvisningen noggrant innan du använder maskinen! C Bär ögonskydd och hörselskydd! D Skydda mot fuktig omgivning! E Dra ut stickkontakten innan du kontrollerar en skadad nätkabel! F Se till att inga andra personer finns i farozonen! G Verktyget efterträder!

2. Beskrivning av maskinen som leveransomfattning

2.1 Beskrivning av maskinen (bild 1/2)

1. Nätkabel 2. Övre handtag
2. Strömbrytare
3. Stödhandtag
4. Övre stång
5. Undre stång
6. Skyddskåpa
7. Skruv för montering av skyddskåpa
8. Trådspole
9. Skruv för montering av stång
10. Mellanstång

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas, kontakta vår servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av bruksanvisningen.

• Öppna förpackningen och ta försiktigt ut produkten ur förpackningen. Ta bort förpackningsmaterialet samt förpacknings- och transportsäkringar (om sådana finns).
• Kontrollera att leveransen är komplett.
• Kontrollera om produkten eller tillbehörsdelarna har skadats i transporten.
• Spara om möjligt på förpackningen tills garantitiden har gått ut.

Fara!

Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

Original-bruksanvisning Säkerhetsanvisningar

3. Ändamålsenlig användning

Maskinen är avsedd för trimning av gräsmattor och mindre gräsytor i privata och hobbyanlagda trädgårdar.

Maskiner för sådana trädgårdar får inte användas till allmänna grönområden, parker, sportanläggningar, gator eller inom lant- och skogsbruk. En förutsättning för ändamålsenlig användning av maskinen är att tillverkarens bruksanvisning beaktas.

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materiella skador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv. Tillverkaren påtar sig inget ansvar.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktivitet.

4. Tekniska data

Nätspänning 230-240 V ~ 50 Hz

Upptagen effekt 250 W

Snittdiameter 22 cm

Tomgångsvarvtal 12000 min

Trimmertrådens diameter 1,2 mm

Vikt 1,25 kg

Buller och vibration

Ljudtrycksnivå L. 81,3 dB(A)

Osäkerhet K_pA 3 dB

Ljudeffektnivå 94,4 dB(A)

Buller kan leda till att hörseln förstörs.

Vibrationsemissionsvärde a_h = 6,53 m/s²

Osäkerhet K = 1,5 m/s²

Varning!

Vibrationsemissionsvärdet som anges här har mätts upp med en standardiserad provningsmetod och kan variera beroende på vilket sätt som elverktyget används. I undantagsfall kan det faktiska värdet avvika från det angivna värdet.

Vibrationsemissionsvärdet som anges kan användas om man vill jämföra olika elverktyg.

Vibrationsemissionsvärdet som anges kan även användas för en första bedömning av inverkan från elverktyget.

Begränsa uppkomsten av buller och vibration till ett minimum!

Använd endast intakta maskiner.

Underhåll och rengör maskinen regelbundet. Anpassa ditt arbetssätt till maskinen. Överbelasta inte maskinen. Lämna in maskinen för översyn vid behov. Slå ifrån maskinen om den inte används. Bär handskar.

Obs!

Kvarstående risker

Kvarstående risker föreligger alltid även om detta elverktyg används enligt föreskrift. Följande risker kan uppstå på grund av elverktygets konstruktion och utförande:

1. Lungskador om ingen lämplig dammfiltermask används.
2. Hörselskador om inget lämpligt hörselskydd används.
3. Hälsoskador som uppstår av hand- och armvibrationer om maskinen används under längre tid eller om det inte hanteras och underhålls enligt föreskrift.

5. Före användning

Innan du ansluter maskinen måste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data.

Varning!

Dra alltid ut stickkontakten innan du gör några inställningar på maskinen.

5.1 Montera grästrimmern (bild 3a-5b)

• Skjut samman den övre stången (bild 3a/pos. 5), mellanstången (bild 3a/pos. 11) och den undre stången (bild 3a/pos. 6) i pilens riktning. Fixera stängens olika delar med skruv

(bild 3b/pos. 10).

Sätt skyddskåpan inkl. skruv (bild 4/pos. 7) på motorhuvudet och dra åt i motsols riktning tills det tar emot. Fixera skyddskåpan med skruv (bild 5/pos. 8).

6. Använda maskinen

Grästrimmern innehåller ett delautomatiskt trådförlängningssystem. Varje gång det delautomatiska trådförlängningssystemet aktiveras, förlängs tråden automatiskt så att du alltid kan trimma gräset med optimal trimningsbredd. Tänk på att tråden slits fortare ju oftare du använder trådförlängningsautomatiken.

Obs! Om du tar maskinen i drift för första gången, kommer kniven i skyddskåpan att korta av eventuell överflödig tråd.

Om tråden är för kort vid första driftstart, tryck in knappen på trådspolen och ryck kraftigt ut tråden. Vid första uppstart kommer trimmer tråden automatiskt att kortas till optimal längd.

Beakta följande anvisningar för att få ut största möjliga prestanda av din grästrimmer:

Använd inte grästrimmern utan skyddsanordning. Använd inte grästrimmern om gräset är blött. Bästa resultat får du om gräset är torrt. Anslut nätkabeln till förlängningskabeln och häng in den i kabeldragavlastningen (bild 6/pos. A). För att slå på grästrimmern, tryck in brytarsperren (bild 6/pos. A) och därefter strömbrytaren (bild 6/pos. A). Tryck in strömbrytaren (bild 6/pos. 3) för att koppla ifrån grästrimmern. För endast grästrimmern mot gräset medan du håller strömbrytaren intryckt, dvs. grästrimmern är i drift. För att gräsoja på rätt sätt ska du luta grästrimmern en aning och svänga den medan du går framåt. Håll grästrimmern i ca 30° lutning (se bild 8 och bild 9). - Om gräset är högt måste du kapa det stegvis (se bild 10). Använd skyddskåpan för att undvika att nylontråden slits onödigt mycket. Kör inte med grästrimmern intill hårda föremål eftersom detta leder till onödigt slitage på tråden.

7. Byta ut nätkabeln

Fara!

Om nätkabeln till denna produkt har skadats måste den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet eftersom det annars finns risk för personskador.

8. Rengöring, underhåll och reservdelsbeställning

Fara!

Dra alltid ut stickkontakten inför alla rengöringsarbeten.

8.1 Rengöra maskinen

• Håll skyddsanordningarna, ventilationsöppningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck.
• Vi rekommenderar att du rengör maskinen efter varje användningstillfälle. Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg höjs risken för elektriska slag. Ta bort avlagringar på skyddskåpan med en borste.

Vrid spolhållaren i motsols riktning och ta sedan ut den (bild 7a). Ta ut den tomma trådspolen. För in den nya spolens trådände genom öppningen i spolhållaren (bild 7b) och låt tråden skjuta ut ca 10 cm. Sätt tillbaka spollocket i spolhållaren. Vrid spolhållaren i medsols riktning tills det snäpper in. När du startar upp maskinen för första gången kommer trimmerlinan automatiskt att kortas till optimal längd.

Lämna följande uppgifter vid beställning av reservdelar:

• Maskintyp
• Maskinens artikelnummer
• Maskinens identnummer

Reservdelsnummer för erforderlig reservdel. Aktuella priser och ytterligare information finns på www.isc-gmbh.info

Reservtrådspole, art.nr.: 34.050.75

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material, t.ex. metaller och plaster. Defekta produkter får inte kastas i hushållssoporna. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe finns.

10. Förvaring

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30°C. Förvara elverktyget i originalförpackningen.

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning.

Återvinningsalternativ till begäran om återsändning:

Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidra till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.

Med förbehåll för tekniska ändringar.

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners finns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom reparation och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial.

Kategori Exempel
Slitagedelar* Spolfäste
Förbrukningsmaterial/förbrukningsdeler* Trådspole
Delar som saknas

• ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du även anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

• Fungerade produkten först eller var den defekt från början?
• Märkte du av någonting innan produkten slutade att fungera (symptom före defekt)?
• Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)? Beskriv den felaktiga funktionen.

Garantibevis

Bästa kund,

Våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.
2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller tillverkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.
3. Garantin omfattar inte:
4. Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, asidosatt bruksanvisning (t.ex. anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsatts för onormala miljöfaktorer eller bristfällig skötsel och underhåll.
5. Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t.ex. överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t.ex. sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t.ex. skador efter att produkten fallit ned).
6. Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage.
7. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.
8. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-gmbh.info. Se till att du har sparat kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som skickas in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identifieras. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller en ny produkt av oss.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.

För slitage- och förbrukningsdelar eller för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning.

Innehåll

1. Säkerhetsanvisningar
2. Beskrivning av apparaten och leveransens innehåll
3. Avsedd användning
4. Tekniska data
5. Före idrifttagning
6. Hantering
7. Byte av nätkabel
8. Rengöring, underhåll och beställning av reservdelar
9. Avfallshantering och återvinning
10. Förvaring
11. Störningar

HR/BIH

Varning!

Vid användning av apparaten måste du följa säkerhetsföreskrifterna för att förhindra skador och olyckor. Läs därför noggrant igenom dessa bruksanvisningar/säkerhetsanvisningar. Spara dem väl så att informationen alltid finns till hands. Om du överlämnar apparaten till andra personer, vänligen överlämna även dessa bruksanvisningar. Vi tar inget ansvar för skador som uppstår på grund av att dessa bruksanvisningar och säkerhetsanvisningar inte följs.

1. Säkerhetsanvisningar

Lämpliga säkerhetsanvisningar finns i den bifogade broschyren.

Varning!

Läs alla säkerhetsanvisningar och instruktioner.

Vi försäkrar härmed att denna produkt överensstämmer med gällande EU-direktiv och standarder.
