BRUKSANVISNING RH429 LD DOMETIC

Hold en afstand på ca. 10 cm.

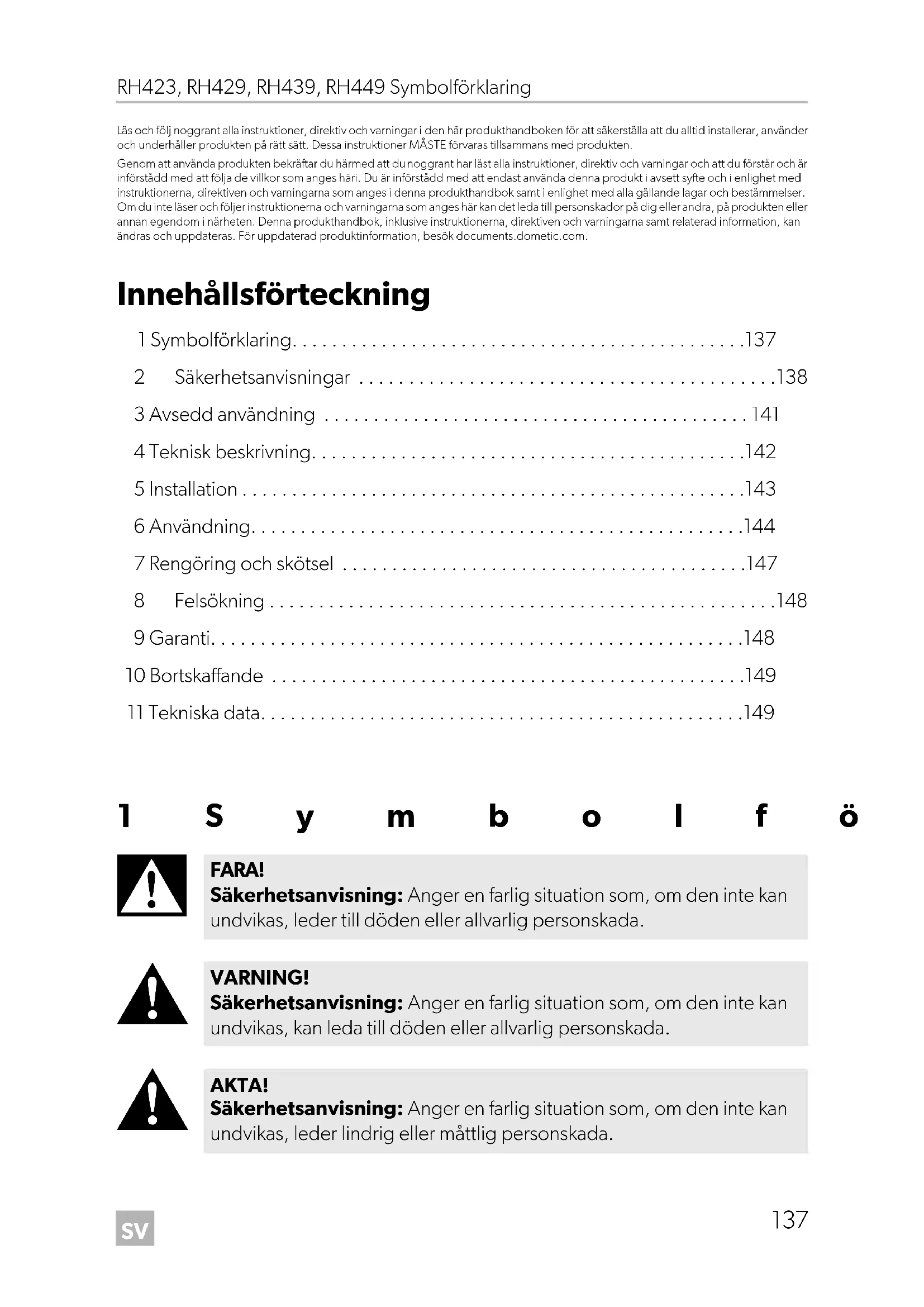

• Läs och följ noggrant alla instruktioner, direktiv och varningar i den här produkthandboken för att säkerställa att du alltid installerar, använder och underhåller produkten på rätt sätt. Dessa instruktioner MÅSTE förvaras tillsammans med produkten. Genom att använda produkten bekräftar du härmed att du noggrant har läst alla instruktioner, direktiv och varningar och att du förstår och är införstådd med att följa de villkor som anges häri. Du är införstådd med att endast använda denna produkt i avsett syfte och i enlighet med instruktionerna, direktiven och varningarna som anges i denna produkthandbok samt i enlighet med alla gällande lagar och bestämmelser. Om du inte läser och följer instruktionerna och varningarna som anges här kan det leda till personskador på dig eller andra, på produkten eller annan egendom i närheten. Denna produkthandbok, inklusive instruktionerna, direktiven och varningarna samt relaterad information, kan ändras och uppdateras. För uppdaterad produktinformation, besök documents.dometic.com. Innehållsförteckning 1 Symbolförklaring p. 137
• 2 Säkerhetsanvisningar p. 138
• 3 Avsedd användning p. 141
• 4 Teknisk beskrivning p. 142
• 5 Installation p. 143
• 6 Användning p. 144
• 7 Rengöring och skötsel p. 147
• 8 Felsökning p. 148
• 9 Garanti p. 148
• 10 Bortskaffande p. 149
• 11 Tekniska data 1Symbolförklaring p. 149

FARA! Säkerhetsanvisning: Anger en farlig situation som, om den inte kan undvikas, leder till döden eller allvarlig personskada. VARNING! Säkerhetsanvisning: Anger en farlig situation som, om den inte kan undvikas, kan leda till döden eller allvarlig personskada. AKTA! Säkerhetsanvisning: Anger en farlig situation som, om den inte kan undvikas, leder lindrig eller måttlig personskada.SV Säkerhetsanvisningar RH423, RH429, RH439, RH449

2.1 Allmänna säkerhetsanvisningar

VARNING! Om man underlåter att följa de här varningarna kan följden bli dödsfall eller allvarlig personskada. Risk för dödsfall på grund av elektricitet

• Säkerställ att minibaren har installerats av en behörig tekniker enligt Dometics installationsmanual.

• Om minibaren uppvisar synliga skador får den inte användas.

• Om minbarens anslutningskabel skadas måste den, av säkerhetsskäl, bytas ut av tillverkaren, servicerepresentanten eller annan person med motsvarande behörighet.

• Denna minibar får endast repareras av härför utbildad personal. Icke fackmässiga reparationer kan medföra allvarliga risker.

• Kontrollera att elsladden inte har fastnat eller skadats i samband med placering av minibaren.

• Placera inte ut flera bärbara uttag eller bärbara nätaggregat bakom apparaten.

• Koppla in enheten i uttag med garanterat korrekt anslutning när enhe- ten behöver jordas. Brandrisk

• Kylmedlet i kylkretsloppet är lättantändligt. Vid skador på kylkretsen: – Stäng av minibaren. – Undvik öppen eld och gnistbildning. – Ventilera rummet noga. Explosionsrisk

• Lagra inga ämnen som kan explodera i minibaren, som t.ex. spraybur- kar med drivgas. OBSERVERA! Anger en situation som, om den inte kan undvikas, kan leda till materiell skada. ANVISNING Kompletterande information om användning av produkten.SV RH423, RH429, RH439, RH449 Säkerhetsanvisningar

• Öppna aldrig absorptionsaggregatet. Det står under högt tryck och kan ge upphov till skador om det öppnas.

• Barn från åtta års ålder, personer med nedsatt fysisk, sensorisk eller mental förmåga, eller personer med bristande erfarenhet och kunska- per får använda den här minibaren förutsatt att de hålls under uppsikt eller om de har fått anvisningar om hur man använder den här miniba- ren på ett säkert sätt och känner till vilka risker som är förknippade med användningen.

• Barn får inte leka med minibaren.

• Utan uppsikt får barn inte utföra rengörings- eller underhållsarbeten.

• Barn i åldrarna tre till åtta år får lasta in eller ut varor i eller ur minibaren.

AKTA! Om man underlåter att följa de här försiktighetsåtgär- derna kan följden bli lindrig eller måttlig personskada. Krossrisk

• Håll fingrarna borta från gångjärnen. Hälsorisk

• Livsmedel får endast förvaras i originalförpackningarna eller i andra lämpliga behållare.

OBSERVERA! Risk för skada

• Jämför spänningsuppgifterna på typskylten med elförsörjningen på plats.

• Minibaren är inte ämnad för lagring av frätande ämnen eller ämnen som innehåller lösningsmedel.

• Kylapparatens isolering innehåller brännbart cyklopentan och det krävs särskilda rutiner för avfallshanteringen. När kylapparaten har uppnått slutet av livscykeln ska den lämnas till lämplig återvinningscen- tral.

• Se till att utloppsöppningen alltid är ren.

• Öppna aldrig kylkretsloppet.

2.2 Använda minibaren på ett säkert sätt

FARA! Om man underlåter att följa de här varningarna blir följ- den dödsfall eller allvarlig personskada. Risk för dödsfall på grund av elektricitet

• Ta inte tag i avskalade ledningar med händerna.

AKTA! Om man underlåter att följa de här försiktighetsåtgär- derna kan följden bli lindrig eller måttlig personskada. Risk för dödsfall på grund av elektricitet

• Kontrollera, innan minibaren tas i drift, att elkabeln och stickkontakten är torra. Hälsorisk

• Se till att det endast finns föremål resp. varor i minibaren som får kylas till den inställda temperaturen.

• Livsmedel får endast förvaras i originalförpackningarna eller i andra lämpliga behållare.

• Om dörren hålls öppen under lång tid finns det risk att man får en bety- dande ökning av temperaturen i minibaren.

• Rengör med jämna mellanrum ytor som kan komma i kontakt med livs- medel och åtkomliga avloppssystem.

• Om minibaren står tom under lång tid: – Stäng av minibaren. – Avfrosta minibaren. – Rengör och torka minibaren. – Lämna dörren öppen för att förhindra att det bildas mögel i miniba- ren.

OBSERVERA! Risk för skada

• Använd inga elektriska apparater för arbeten inne i minibaren. Undan- tag: apparaterna rekommenderas för sådan användning av tillverka- ren.

• Ställ inte upp den i närheten av öppen eld eller andra värmekällor (vär- meelement, starkt solljus, gasspisar osv.).

• Se till att ventilationsöppningarna inte är täckta.

• Doppa aldrig ner minibaren i vatten.

• Skydda minibaren och kablarna mot värme och fukt.

• Se till att livsmedlen i kylskåpet inte vidrör väggarna i kylen.SV RH423, RH429, RH439, RH449 Avsedd användning

3 Avsedd användning Kylapparaten (även kallad minibaren) är avsedd att användas i hushåll och liknande, som:

• Ipersonalkök, kontor eller andra arbetsområden

• Catering och liknande utan försäljning Minibaren är inte lämplig för att monteras i husvagnar eller husbilar. Minibaren är avsedd att användas antingen som inbyggd eller fristående kylapparat. Se monteringsanvisningarna. Minibaren är endast utformad för kylning och förvaring av drycker eller livsmedel i förslutna behållare. Minibaren är inte avsedd för förvaring av färska livsmedel och läkemedel eller djup- frysta livsmedel. Minibaren lämpar sig endast för avsedd användning i enlighet med dessa instruktio- ner. Den här manualen informerar om vad som krävs för att installera och/eller använda minibaren på rätt sätt. Felaktig installation och/eller användning eller felaktigt under- håll kommer leda till att produkten inte fungerar optimalt och riskerar gå sönder. Tillverkaren åtar sig inget ansvar för personskador eller materiella skador på miniba- ren som uppstår till följd av:

• Felaktig montering eller anslutning, inklusive för hög spänning

• Felaktigt underhåll eller användning av reservdelar som inte är originaldelar från tillverkaren

• Ändringar av minibaren som utförts utan uttryckligt medgivande från tillverkaren

• Användning för andra ändamål än de som beskrivs i denna bruksanvisning Dometic förbehåller sig rätten att ändra produktens utseende och specifikationer.SV Teknisk beskrivning RH423, RH429, RH439, RH449

4 Teknisk beskrivning Med hjälp av minibaren kan man kyla och hålla produkter kalla. Med ett galler kan man skilja på olika livsmedel, t.ex. mellan flaskor och godis.

4.1 Reglage på minibaren

4.2 Fjärrkontroll (tillval)

Nr påbild 1, sida 3Beskrivning1 Förångare2 Förångarskydd3 LED för innerbelysning med dörröppningssensor4 Dörröppningssensor (bakom förångaren)5Lucka6 Dörrlås (tillval)7 Fot8 Automatisk dörrstyrning med lysdiod (tillval) 9 Luftsensor10 Hyllor11 Dörrhyllor ANVISNING För apparater med dörrlås tar inte tillverkaren något ansvar om nycklarna tappas bort eller skadas. I detta fall kan ett komplett dörrlås levereras (se dometic.com/dealer). Nr påbild 0, sida 6Beskrivning1 Röd knapp: Återställer dörrstyrningsmonitorn2 Svart knapp: Återställer minibaren3 Gul knapp: Ställ in innertemperaturen på 3 °C eller 7 °C 4 Blå knapp: Ställ in innertemperaturen på 5 °C eller 12 °CSV RH423, RH429, RH439, RH449 Installation

Minibaren är utformad för fristående installation, men kan byggas in om nedanstå- ende villkor uppfylls så att tillfredsställande drift och maximal kyleffekt kan garanteras.

• Nivellera minibaren noggrant så att den fungerar korrekt.

• Det måste gå att komma åt uttaget för elanslutningen utan några hinder.

• Minibaren får inte utsättas för värmestrålning (solljus, element, ugn).

5.1 Omhängning av dörren

1. Kopplat bort nätsladden.

2. Lägg försiktigt ner minibaren med baksidan mot golvet.

3. Gå tillväga enligt bilderna (bild 2, sida 4 – bild 5, sida 4).

4. Kontrollera att dörrarna går lätt att stänga och att tätningen fungerar.

5.2 Ändra dekorplattan (endast fristående version)

➤ Gå tillväga enligt bilderna (bild 6, sida 5 – bild 9, sida 5).

5.3 Fastgöra minibaren

Ventilation (bild a, sida 7)

• Ventilation måste tillföras enligt alternativ A, B, C eller D.

• Vid användning av ventilationsgaller (1) måste varje öppning vara minst 200 cm². AKTA! Hälsorisk Fastsätt apparaten enligt anvisningarna så att det inte uppstår risker till följd av instabilitet. OBSERVERA! Risk för skada Använd inte förlängningskablar eller ojordade (tvåstifts) adaptrar. ANVISNING Använd ett annat gångjärn om dörren ska hängas om.SV Användning RH423, RH429, RH439, RH449

• Det minsta fria utrymmet mellan minibarens baksida och de omgivande konstruk- tionerna bör vara:

• Ventilationskanalen måste vara minst 105 mm x minibarens bredd.

• Hela kylapparaten måste, som på bilden, skjuta fram i ventilationskanalen.

• Luft som passerar genom ventilationskanalen får inte förvärmas av någon värme- källa.

• Det får inte finnas några blockeringar i ventilationskanalen. Förvara i synnerhet inte bärbara grenuttag eller nätaggregat, som kan bli varma, bakom minibaren. ➤ Fastgör minibaren med hjälp av fästfötterna enligt bilden (bild b, sida 8). 6Användning

6.1 Före den första användningen

Innan minibaren används för första gången måste den rengöras på insidan och utsi- dan med en fuktig trasa med tanke på hygienen (se även kapitel ”Rengöring och skötsel” på sidan 147).

• Öppna inte minibaren oftare och håll den inte öppen längre än nödvändigt.

• Undvik en onödigt låg temperatur inne i kylen.

• För bästa möjliga energiförbrukning ska du placera hyllorna och lådorna såsom de var placerade vid leveransen.

• Kontrollera med jämna mellanrum att dörrens tätning fortfarande sitter korrekt.

• Ta regelbundet bort damm och smuts från kondensatorn. Nr på bild a, sida 7 Minimiavstånd 220mm 3105mmSV RH423, RH429, RH439, RH449 Användning

1. Ställ minibaren på ett fast underlag.

2. Anslut anslutningskabeln till växelströmsnätet.

✔ Minibaren genomför ett självtest. Efter ca 10 sekunder tänds innerbelysningen (bild 1 3, sida 3) i 2 sekunder. Om ett fel inträffar, börjar innerbelysningen blinka konstant. ✔ Minibaren startar och kyler kylfacket. VARNING! Kvävningsrisk Om barn klättrar in i oanvända minibarer och stänger dörren finns det risk att de kvävs inuti apparaten. Om minibaren ska stå oanvänd under en längre tid ska man vidta de ned- anstående försiktighetsåtgärderna:

• Låt hyllorna vara kvar så att barn inte utan vidare kan klättra in i skåpet. OBSERVERA! Risk för skada

• Se till att det endast finns varor i minibaren som får kylas till den inställda temperaturen.

• Se till att vätskor eller matvaror i glasbehållare inte kyls ner för mycket. Vätskor kan expandera när de fryser och kan därför förstöra glasbe- hållare.

• Minibaren måste ha god ventilation så att värmen avleds ordentligt. Annars kan inte korrekt funktion garanteras. Särskilt ventilationsöpp- ningarna får inte vara övertäckta. ANVISNING

• Det tar ungefär 6 till 7 timmar i normal omgivningstemperatur innan rätt innertemperatur nås i minibaren.

• Om minibaren har kylts ner under en längre tid kan det bildas några vattendroppar inuti apparaten. Detta är bara normalt eftersom fukten i luften kondenserar när temperaturen i minibaren sjunker. Det bety- der inte att minibaren är defekt. Torka vid behov bort vattnet med en torr trasa.SV Användning RH423, RH429, RH439, RH449

6.4 Ställa in temperaturen

Observera följande så att du inte behöver kasta bort livsmedel:

• Temperaturen ska vara så jämn som möjligt. Öppna inte minibaren oftare och håll den inte öppen längre än nödvändigt. Förvara livsmedlen på så sätt att luften kan cirkulera.

• Minibaren har en automatisk temperaturregleringsfunktion. Välj medelvärdet för de möjliga temperaturvärdena.

• Justera temperaturen efter mängden och typen av livsmedel. Minibaren har en automatisk temperaturregleringsfunktion. Med fjärrkontrollen som tillval (bild 0, sida 6) kan du justera temperaturen i fyra olika nivåer med två knappar (på fjärrkontrollen). Varje gång man trycker på fjärrkontrollen växlar kyltemperaturen mellan de två möj- liga värdena. När man trycker på en knapp tänds en röd lysdiod på fjärrkontrollen.

1. Ta bort plastisoleringen från batterihållaren före den första användningen.

2. Rikta in fjärrkontrollens ovansida mot dörröppningssensorn (bild 1 4, sida 3).

Håll ett avstånd på cirka 10 cm.

1. Dra ur anslutningskabeln för att stänga av minibaren.

2. Rengör invändigt för att säkerställa att apparaten är tillräckligt torr.

ANVISNING Den röda lysdioden tänds så fort det har skickats en signal. Kontrollera batterierna om lysdioden inte tänds. Knapp (bild 0 sida 6) Innertemperatur Lysdiodssignal Gul knapp (

3 °C eller 7 °C Om innerbelysningens LED blinkar 3 gånger är temperaturen inställd på 3 °C. Om innerbelysningens LED blinkar 7 gånger är temperaturen inställd på 7 °C. Blå knapp (

5 °C eller 12 °C Om innerbelysningens LED blinkar 5 gånger är temperaturen inställd på 5 °C. Om innerbelysningens LED blinkar 12 gånger är temperaturen inställd på 12 °C.SV RH423, RH429, RH439, RH449 Rengöring och skötsel

6.6 Använda den automatiska dörrstyrningen (tillval)

Den automatiska dörrstyrningen (tillval) visar med hjälp av en LED (bild 1 8, sida 3) att dörren har öppnats. Vid tänd LED:

2. Fyll på minibaren vid behov.

3. Återställ den automatiska dörrstyrningen med fjärrkontrollen (tillval).

– Håll fjärrkontrollen mot dörröppningssensorn (bild 1 4, sida 3). – Tryck en gång på den röda knappen (bild 0 1, sida 6).

7 Rengöring och skötsel

1. Använd en mjuk trasa, ljummet vatten och ett milt rengöringsmedel för att ren-

göra minibaren invändigt.

2. Tvätta ur minibaren med rent vatten och torka den noggrant.

3. Med jämna intervaller under året ska man damma av kylaggregatet bakom mini-

baren med hjälp av en borste eller en mjuk trasa. OBSERVERA! Risk för skada Lampan får endast bytas ut av tillverkaren, kundtjänst eller en person med liknande kvalifikationer för att förhindra fara. VARNING! Risk för dödsfall på grund av elektricitet Koppla alltid bort apparaten från elnätet före rengöring och skötsel. OBSERVERA! Risk för skada

• Rengör aldrig minibaren under rinnande vatten eller i diskvatten.

• Använd inga frätande rengöringsmedel eller hårda föremål vid ren- göring, då dessa kan skada minibaren.SV Felsökning RH423, RH429, RH439, RH449

8Felsökning 9 Garanti Den lagstadgade garantitiden gäller. Kontakta din återförsäljare eller tillverkarens avdelningskontor i ditt land (se dometic.com/dealer) om produkten är defekt. Vid reparations- och garantiärenden ska följande dokument skickas med när du retur- nerar produkten:

• En kopia på fakturan med inköpsdatum

• En reklamationsbeskrivning eller felbeskrivning Observera att självständiga eller icke professionella reparationer kan påverka säker- heten och leda till att garantin blir ogiltig. Problem Möjlig orsak Lösning Kylningen fungerar dåligt. Det har lagts in för mycket livsmedel. Ta bord en del livsmedel. Dörren är inte riktigt stängd. Stäng dörren. Den inre luftcirkulationen är begränsad. Tillhandahåll inre luftcirkulation. Kylningen fungerar inte. Kontakten är inte korrekt ansluten till eluttaget. Sätt in kontakten i eluttaget korrekt. Det finns ingen spänning i eluttaget. Tillhandahåll spänning. Innerbelysningens LED blinkar konstant. Förångarens temperatur är för hög. Kontrollera om minibaren är överfylld. Ta bord en del livsmedel. Kontrollera att dörren är ordentligt stängd. Kontrollera att minibaren står jämnt. Kontrollera att minibaren har god ven- tilation.SV RH423, RH429, RH439, RH449 Bortskaffande

10 Bortskaffande Återvinning av förpackningsmaterial Återvinning av produkter med icke-utbytbara batterier, laddningsbara batterier eller ljuskällor 11 Tekniska data Läs in QR-koden på energimärkningen i bilderna för mer information om produkten eller besök eprel.ec.europa.eu. ➤ Lämna om möjligt förpackningsmaterialet till återvinning. ➤ Om produkten innehåller icke-utbytbara batterier, laddningsbara batterier eller ljuskällor behöver du inte avlägsna dem före kassering. ➤ När produkten slutgiltigt tas ur bruk: Informera dig om gällande bestämmel- ser hos närmaste återvinningscentral eller hos återförsäljaren. ➤ Produkten kan kasseras utan avgift. RH423LDA RH423LDBI RH429LD RH429LDAG Total volym: 24 l 20 l Anslutningsspänning: 220 – 240 Vw Effektförbrukning: 65 W 65 W Temperaturområde: +3 °C till +12 °C Energiförbrukning (omgivningstemperatur +12 °C till +25 °C): Tvåglasdörr: Treglasdörr: 0,627 kWh/ 24 h 0,64 kWh/ 24 h 0,530 kWh/ 24 h 0,794 kWh/ 24 h 0,637 kWh/ 24 h Klimatklass: N Avsedd användning av omgivningstemperatu- ren: +16 °C till +32 °CSV Tekniska data RH423, RH429, RH439, RH449

Total volym: 28 l 29 l Anslutningsspänning: 220 – 240 Vw Effektförbrukning: 65 W 75 W Temperaturområde: +3 °C till +12 °C Energiförbrukning (omgivningstemperatur +12 °C till +25 °C): 0,628 kWh/24 h 0,641 kWh/24 h 0,798 kWh/24 h Klimatklass: N Avsedd användning av omgivningstemperatu- ren: +16 °C till +32 °C Köldmedium: 147 g H

Total volym: 35 l 36 Anslutningsspänning: 220 – 240 Vw Effektförbrukning: 65 W 75 W Temperaturområde: +3 °C till +12 °C Energiförbrukning (omgivningstemperatur +12 °C till +25 °C): 0,633 kWh/24 h 0,645 kWh/24 h 0,803 kWh/24 h Klimatklass: N Avsedd användning av omgivningstemperatu- ren: +16 °C till +32 °C Köldmedium: 147 g H
