AGM1095P - Polermaskin Ferm - Gratis bruksanvisning och manual

Produkttyp	Polermaskin (vinkelslip)
Varumärke	Ferm
Modell	AGM1095P
Strömförsörjning	220-240 V~, 50 Hz
Absorberad effekt	950 W
Nominell hastighet	12 000 varv/min
Skivans diameter	125 mm
Skivans håldiameter	22 mm
Axelgänga	M14
Vikt	2,1 kg
Skyddsklass	Dubbel isolering (klass II)
Ljudtrycksnivå	89 + 3 dB(A)
Ljudeffektnivå	100 + 3 dB(A)
Vibration (finbearbetning slipning)	11,2 ± 1,5 m/s²
Avsedd användning	Polering, slipning, avgradning, kapning (med särskild kåpa)
Strömbrytare	På/av (dragströmbrytare)
Axelspärr	Ja, för byte av skiva
Sidhandtag	Ja, montering möjlig på båda sidor
Skyddskåpa	Ja, medföljer, för slipning och polering
Underhåll	Rengöring med mjuk trasa; byte av kolborstar av fackman
Garanti	Enligt medföljande certifikat
Medföljande tillbehör	Sidhandtag, nyckel, fläns, spännmutter
Standarder	Överensstämmer med EU-direktiv

Vanliga frågor - AGM1095P Ferm

Hur byter jag polerskivan?

För att byta skivan, koppla först bort verktyget. Håll ned axelspärrknappen (1) och använd medföljande nyckel (12) för att lossa spännmuttern (11). Ta bort den gamla skivan, placera den nya på axeln (8) efter att ha monterat flänsen (9), dra sedan åt muttern ordentligt medan du håller axelspärren intryckt.

Vilken är den ideala hastigheten för polering?

Polermaskinen Ferm AGM1095P har en nominell hastighet på 12 000 varv/min. För polering rekommenderas att använda lämpliga skivor och arbeta med hög hastighet. Justera trycket för att undvika att bränna ytan.

Kan jag använda denna polermaskin för slipning?

Ja, denna maskin är avsedd för slipning, avgradning och polering. För slipning, använd en lämplig slipskiva och den medföljande skyddskåpan. För kapning krävs en särskild kåpa (ingår ej).

Hur rengör jag polermaskinen efter användning?

Koppla alltid bort verktyget före rengöring. Använd en mjuk, lätt fuktad trasa med tvålskum. Använd inte lösningsmedel som bensin eller alkohol som kan skada syntetdelarna.

Vad gör jag om kolborstarna är slitna?

Kolborstarna måste bytas av tillverkaren, dess serviceverkstad eller en kvalificerad person. Använd endast lämpliga borstar för att undvika att skada motorn.

Vilken typ av skiva kan jag använda?

Använd skivor med diameter 125 mm och håldiameter 22 mm. Tjockleken får inte överstiga 6 mm för slipning och 3 mm för kapning. Den monterade skivan får inte vidröra skyddskåpan.

Hur byter jag en skadad strömkabel?

Strömkabeln måste bytas av tillverkaren, dess serviceverkstad eller en kvalificerad person för att undvika fara. Försök inte reparera den själv.

Vilka säkerhetsåtgärder ska jag vidta?

Använd alltid skyddsglasögon, handskar och hörselskydd. Håll åskådare på avstånd. Se till att skyddskåpan är korrekt monterad. Använd aldrig verktyget utan kåpa. Koppla bort före justeringar.

Hur undviker jag kast vid polering?

Håll verktyget stadigt med båda händerna, använd sidhandtaget. Tvinga inte skivan. Om skivan fastnar, släpp omedelbart strömbrytaren och vänta tills den stannat helt innan du tar bort skivan.

Är polermaskinen lämplig för metallytor?

Ja, den är lämplig för polering av stål och andra metaller. Använd lämpliga polerskivor och arbeta med fram- och återgående rörelse med lätt tryck för att undvika överhettning.

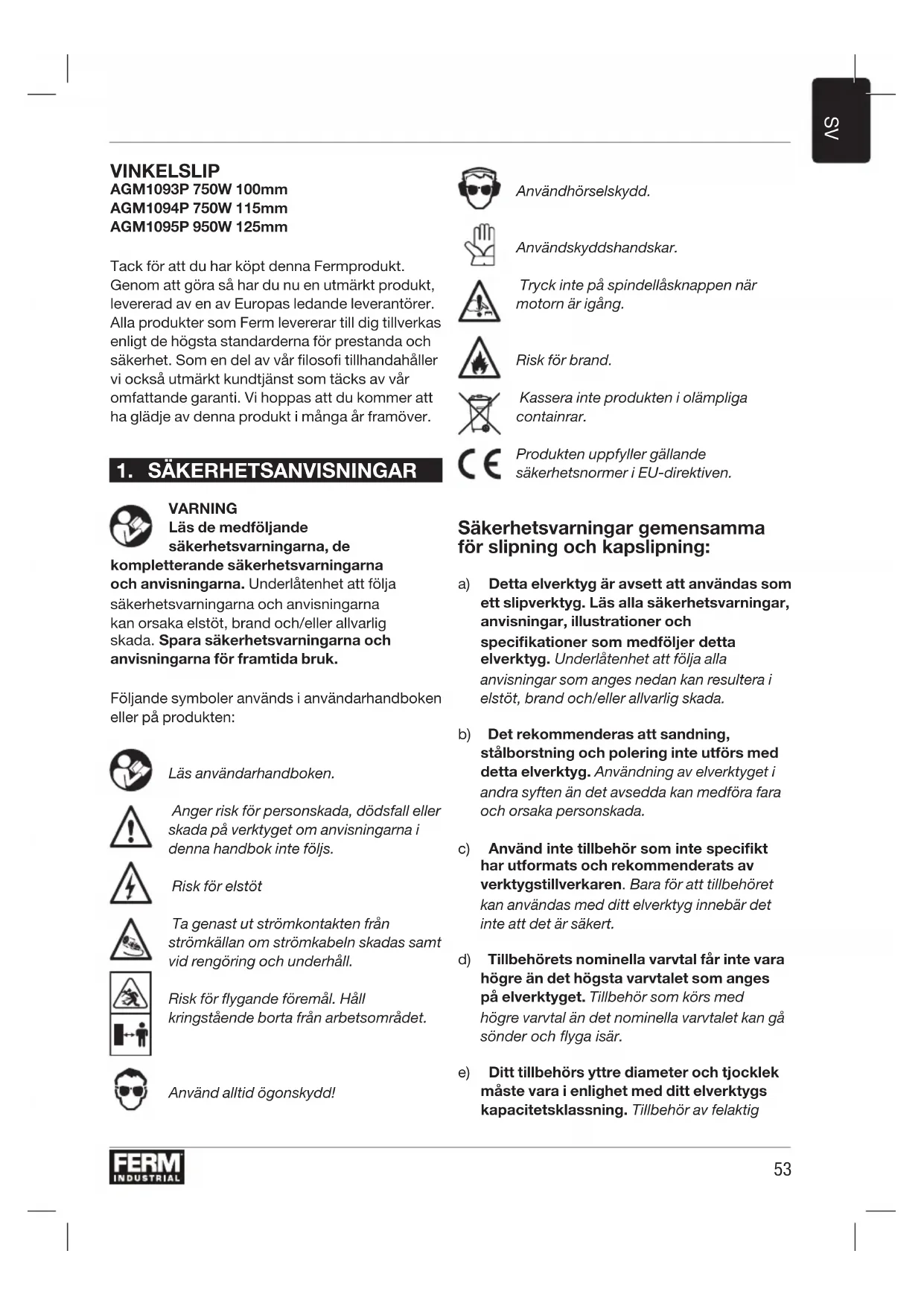

BRUKSANVISNING AGM1095P Ferm

Tack for att du har kochtenna Fermprodukt. Genom att gora sa har du nu en utmärkt produit, levererad av en av Europas ledande leverantörer. Allaprodukter som Ferm levererar till dig tillverkas enligt de hogsta standarderna for prestanda och sakerhet. Som en del av var filosofi tillhandahaller vi ocksa utmärkt kundtjanst som tacks av var omfattande garantiet. Vi hoppas att du kommt att ha glädje avenna produit i manga ar framover.

1. SÄKERHETSANVISNINGAR

WARNING

Läs de medfoljande sakerhetsvarningarna, de

komplettere sakerhetsvarningarna och anvisingarna. Underlatenhet att folja sakerhetsvarningarna och anvisingarna kan orsaka elstot, brand och/eller allvarlig skada. Spara sakerhetsvarningarna och anvisingarna for framtida bruk.

Följande symboler används i användarhandboken aller på Produkten:

Läs användarhandboken.

Anger risk for personskada, dödsfall aller skada på verktyget om anvisningarna ienna handbok inte följs.

Risk for elstöt

Ta genast ut stromkontakten fran strömkällan om stromkabeln skadas samt vid rengöring och underhäll.

Risk for flygande foremal. Hall kringstaende borta fran arbetsomradet.

Använd alltid ögonskydd!

Användhörselskydd.

Användskyddshandskar.

Tryck inte på spindellåsknappen Near motorn ar igang.

Risk for brand.

Kassera inte Produkten i olampliga containrar.

Produkten uppfyller gällande sakerhetsnormer i EU-direktiven.

Sakerhetsvarningar gemensamma for slipning och kapslipning:

a) Detta elverktyg ar avsett att anvandas som ett slipverktyg. Läs alla sakerhetsvarningar, anvisningar, illustrationer och Specificationer som medfoljer detta elverktyg. Underlåtenhet att folja alla anvisningar som anges nedan kan resultera i elstöt, brand och/eller allvarlig skada.
b) Det rekommenderas att sandning, stalborstning och polering inte utfors med detta elverktyg. Anvandning av elverktyget i andra syften an det avsedda kan medfora fara och orsaka personskada.
c) Använd inte tillbehör som inte speciifik hat utformats och rekommenderats av verktygstillverkaren. Bar for att tillbehoret kan anvandas med ditt elverktyg innebär det inte att det ar sakert.
d) Tillbehorets nominella varvital fär inte vara högre an det högsta varvtalet som anges pa elverktyget. Tillbehör som körns med högre varvital an det nominella varvtalet kan gå sönder och flyga isär.
e) Ditt tillbehörs ytre diameter och tjocklek maste vara i enlighet med ditt elverktygs kapacitetsklassning. Tillbehör av felaktig

storlek kan inte skyddas och kontrolleras i tillracklig utstrackning.

f) Tillbehör med gänginsats mäste passa exakt till slipspindels gänga. Om tillbehör monteras med fläns mäste tillbehörets haldiameter passa till flänsens infästningsdiameter. Tillbehör som inte passar elverktygets monteringshårdvarakommen att vara i obalans och vibrera for mycket, vilket kan leda till att du fölorar kontrollen.
g) Använd inte att skadat tillbehör. Inspektera slipskivor och siliplattor für flisor, sprickor och slitage samt stålborsten für lösä eller spruckna ledninger före användning. Om elverktyget aller att tillbehör tappas, inspektera det für skador aller installera ett oskadat tillbehör. Efter inspektion och installation avett tillbehör, häll dig själv och kringstaende borta frän det roterande tillbehörets rotationsplan och kör verktyget med maximal tomgängsvarvtal i en minut. Skadade tillbehör faler normalt sönder underenna testtid.
h) Bär personlig skyddsutrustning. Använd ansiktsmask eller skyddsglasögon beroende på tillampning. Bär dammask, hörskyldd, handskar och skyddsförkläde som kan stoppa små bitar av slipmaterial och arbetsstycken. Ögonskyddet måste kunna stoppa flygande flisor som skapas vid olika tillampningar. Dammasken erler andningsmasken måste kunna filtrera partiklar som skapas vid ditt arbete. Läng exponering for buller kan orsaka hörselnedsättning.
i) Håll kringstaende på att sækert avstand frän arbetsområdet. Alla som befinner sig på arbetsområdet måste bara skyddsutrustning. Bitar av arbetsstycken aller trasiga tillbehör kan flyga ivag och orsaka skada även bortom arbetsområdets omedelbara narrhet.
j) Häll endast elverktyget i de isolerade greppsytorna när du utfor arbete där skärtillbehör kan komma i kontakt med dolda ledninger erler den egna sladden.

Skärtillbehör somkommenikontakt med en stromforande ledning kan orsaka att elverktygets synliga metalldelar blir stromforande och ger användaren en elstöt.

k) Håll sladden borta frän det roterande tillbehöret. Om du fölorar kontrollen kan sladden kapas eller fastna och din hand ell er arm kan dras in i det roterande tillbehöret.
I) Lagg aldrig ifran dig elverktyget fore tillbehoret har stannat helt. Det roterande tillbehoret kan f tag i ytan och dra med sig elverktyget sa att du forlorar kontrollen.
m) Låt inte elverktyget vara igång nar du bär det vid din sida. Det roterande tillbehöret kan oavsiktligt fastna i dina kläder och dra verktyget mot din kropp.
n) Rengör ditt elverktygs luftventiler regelbundet. Motorns fläkt drar in damm i huset och stor ansamling av metalldamm kan orsaka elfara.
o) Använd inte elverktyget nara lättantändiga material. Gnistor kan anteanda sādana material.
p) Använd inte tillbehör som kräver kylvatskor.
Användning av vatten aller andra kylvatskor kan resultera i elstöt aller elchock.

Rekyl och relaterade varninger

Rekyl ar en plotslig reaktion på en klåmd eller fastkörd roterande skiva, slipplatta, borste eller nagot annat tillbehör. Klämning erler fastkörning orsakar snabb overstegring hos det roterande tillbehöret, vilket i sin tur tvingar det okontrollerade elverktyget i motsatt riktning mot tillbehörets rotation vid punkten)där detkommen i klam. Om en slipskiva till exempl fastnar erler klams fasti arbetsstycket kan skivans kant som gär in i en klämpunkt grava in sig i materialets yta, vilket kan orsaka att skivan gär av. Skivan kan antingen hoppa mot erler frän användaren, beroende pa skivans rörelseriktning vid punkten där det fastnar. Slipskivor kan också gå sönder under dessa forhällanden. Rekyl ar ett resultat av verktygsmissbruk och/eller felaktiga arbetsprocedurer erller forhällanden

och kan undvikas genom tillampning av forsiktighetsatgärderna som beskrivs nedan.

a) Haett stadigt grepp om elverktyget och placera din kropp och arm paett satt som gorr att du ta upp rekylkrafterna. Anvand alltid stodhandtag om sadana finns for maximal kontroll over rekyl- och momentreakactioner under igangsattning. Anvandaren kan ha kontroll over momentreakactioner och rekylkrafter om ratt forsiktighetsatgärder vidtas.
b) Placera aldrig din hand nara det roterande tillbehore. Tillbehorekan rekylera over din hand.
c) Placera inte din kropp i omraret dit elverktyget kommer att rora sig i handelse av rekyl. Rekylkraften driver verktyget i motsatt riktning mot slipskivans rorelse vid punkten dar det fastnar.
d) Var särskilt fösaktig Near du bearbetar hörn, skarpa kanter osv. Undvik att lata tillbehöret studsa aller fastna. Hörn, skarpa kanter och studsning har en tendens att fdet roterande tillbehöret att fastna och orsaka forlust av kontroll aller rekyl.
e) Montera inte en sagkedja for trakarvning ell ertt tandat sagblad. Sdana blad orsakar ofta rekyl och forlust av kontroll.

Särskilda sakerhetsvarningar for slipning och kapslipning:

a) Använd endast skivtyper som rekommenderas for ditt elverktyg och skyddsvakter som har utformats for valid skiva. Skivor som inte har utformats for elverktyget kan inte skyddas i tillracklig utstrackning och de ar osäka.
b) Skålade slipskivor måste monteras ä att skivans slipyta inte skjuter ut över skyddskantens plan. En felaktigt monterad skiva som skjuter ut över skyddskantens plan kan inte skyddas i tillräcklig utsträckning.
c) Skyddsvakten mäste säkras till elverktyget och placeras sa att sa lite som möjligt

av skivan exponeras mot användaren for maximal sakerhet. Skyddsvakten skyddar användaren fran bitar av trasiga skivor, oavsiktlig kontakt med skivor och gnistor som kan anteanda kläder.

d) Skivor fär endast användas for
rekommenderade tillampningar. Slipa till
exempel inte med sidan av en kapskiva.
Kapskivor med slipfunktion ar avsedda für
perifer slipning. Om de utsätts für sidotryck kan
de brytas sönder.
e) Använd alltid oskadade skivflänsar av ratt storlek och form für din valda skiva. Rätt skivflänsar stödjer skivan och detta minskar risken für att skivan gär sönder. Flänsarna für kapskivor kan skilja sig是从 flansarna for slipskivor.
f) Använd inte utslitna skivor frän större elverktyg. Skivor avsedda für större elverktyg ar inte lampliga für högre varvital med mindre verktyg. De kan gå sönder.

Komplettenderande sakerhetsvarningar for kapslipning:

Kapning ar endast lamplig med en särskild skyddsvakt (ingar inte).

a) Se till att kapskivan intekommen i klam och utsatt den inte for högt tryck. Forsok inte skära for djupt. Om skivan pafrestas for mycket kan den overbelastas. Risken ökar d'for att den snedvrids aller kommer i klam, orsakar rekyl erler att skivan gär sönder.
b) Placera inte din kropp framfor och bakom den roterande skivan. Om skivan ror sig bort fran din kropp nar elverktyget ar igang kan det slungas direkt mot dig i handelse av rekyl.
c) Om skivankommen i klam ell er arbetet avbryts av nagon anledning, koppla fran elverktyget och hall det stadigt tills skivan stannar helt. Forsok aldrig dra ut den roterande kapskivan ur skarsparet d'a detta kan leda till rekyl. Undersok anledningen for inklammingen och vidta korrigerande atgarder.

d) Starta inte om kapingen om elverktyget ar i arbetsstycket. Lat skivan uppnà fullt varvthal och for forsiktigt in den i skärspåret. I annat fall kan skivan klämmas fast, hoppa ur arbetsstycket eller orsaka rekyl.
e) Stöd paneler och stora arbetsstycken for att minimera risiken for att skivor kläms fast och for rekyl. Stora arbetsstycken tenderar att ge after till följd av deras eigenvikt. Stöd maste)därfor placeras under arbetsstycket, nara skärspåret och vid kanten, pā bada sider om skivan.
f) Var särskilt fösiktig vid "fickkapning" i befintliga vaggar aller andra dolda områden. Den utstående skivan kan kapa gas-eller vattenledninger, elledninger aller foremal som kan orsaka rekyl.

Elsakerhet

Följ alltid sakerhetsfreskrifterna som gäller i ditt land nar du arbetar med elverktyg for att minska risken for brand, elstöt och persanskada. Läs följande sakerhetsanvisningar och även de medfoljande sakerhetsanvisiningarna.

Kontrollera alltid att strömspanninger motsvarar spanningen som anges pär marketitetten.

Klass II-maskin - dubbel isolering - du behöver ingen jordad kontakt.

Använd jordfelsskydd (RCD) om arbete med att elverktyg i fuktig miljö ar oundvikligt. Användning av RCD minskar risken for elstöt.

2. MASKINFORMATION

Avsedd användning

Din vinkelslip har utformats for slipning av murverk och stalmaterial utan anvandning av vatten. Vid kapning maste en särskild skyddsvakt anvandas (ingar inte).

Tekniska specificationer

AGM1093P AGM1094P AGM1095P
Strömspanning 220-240 V~ 230-240 V~
Strömeffekt 50 Hz
Ineffekt 750W 750W 950W
Nominell varvtil	11.000/min	11.000/min	12.000/min
Slipskiva
Diameter 100 mm 115 mm 125 mm
Hål 16 mm	22 mm	22 mm
Spindelgänga		M10	M14 M14
Vikt		1.9 kg	2.0 kg 2.1 kg
Ljudtryck (LpA)			89 + 3 dB(A)
Ljudeffekt (LwA)			100 + 3 dB(A)
Vibration "ytslipining" aH,AG			11.2 + 1.5 m/s2

Vibrationsniva

Vibrationsutsläppsniván som anges ienna braksanvisning har uppmàttis i enlighet med ett standardiserat test i EN 60745, som kan anvandas for att jämfora verktyg med varandra och som en preliminar bedömming av exponering for vibrationer nár du anvander verktyget for angiva arbeten

• användning av verktyget für andrataillampninger,ller med olica eller dalgittunderhällna tillbehör kan avsevär toka exponeringsnivan
• de gänger då verktyget stängs av erler ar pa men eigentligen inte används kan minska exponeringsnivān betydligt.

Skydda dig mot effekterna av vibrationer genom att underhalla verktyget och dess tillbehör, hälla handerna varma och organisera ditt arbeitsmönster.

Beskrivning

Siffrorna i texten hänvisar till diagrammen pa sidorna 2-3

Fig. A

1. Spindelläsknapp
2. Växelbrytare
3. Skyddsvakt

Fig.B

1. Spindel
2. Monteringsfläns
3. Slipskiva (ingar inte)
4. Spannmutter
5. Skiftnyckel
6. Sidohandtag

Montering

Stäng alltid av maskinen och ta ut stromkontakten frän strömköllan innan montering.

Montering av skyddsvakten (fig. A och B)

• Placera maskinen pàett bord med spindeln (8) pekandes uppàt.
• Placera skyddsvakten (3) over maskinhuvudet enligt figur C. Se till att skyddsvaktens räflor faller in i maskinhuvudets skåror.
  Vrid skyddsvakten moturs.

Forsok aldrig anecdva maskinen utan skyddsvakten.

Montering och borttagning av skiva (fig. B)

• Använd alltid lämpliga slipskivor medenna maskin med diametern 0100mm / 0115mm / 0125mm samt hål frän 16 / 22 / 22 mm. Skivans tjocklek skara vara 6 mm for slipskivor och 3 mm for kapskivor. Den monteradeslipskivan fär inte vidröra skyddsvakten.

Montering

• Placera maskinen på att bord med skyddsvakten (3) pekandes uppåt.
• Montera flänsen (9) pá spindeln (8).
• Placera slipskivan (10) på spindeln (8).
  Häll spindellåsknappen (1) nedtryckt och dra at spann muttern (11) ordentlich på spindeln (8) med skiftnyckeln (12).

Borttagning

• Placera maskinen på att bord med skyddsvakten (3) pekandes uppåt.
• Håll spindellåsknappen (1) nedtryckt och lossa spannmuttern (11) med skiftnyckeln (12).
• Ta bort slipskivan (10) frän spindeln (8).
• Håll spindellåsknappen (1) nedtryckt och dra at spannmuttern (11) ordentlich med skiftnyckeln (12).

3.ANVANDNING

Se till att arbetsstycket fär tillräckligt stöd och att det ar fixerat och häll strömsladden borta frän arbetsområdet.

Igangsattning och avstängning (fig. A)

Tryck samtidigt pa vaxelbrytaren (2) for att satta igang maskinen.
- Frigör växelbrytaren (2) für att stänga av maskinen.

Häll maskinen borta frän arbetsstycket när du sätter igäng den och stänger av den eftersom slipskivan kan skada arbetsstycket.

• Spann fast arbetsstycket ordentigt aller se pa annat satt till att arbetsstycket inte kan flytta sig under bearbetningen.
• Kontrollera skivorna regelbundet. Slitna slipskivor paverkar maskinens effektivitet negativt. Byt till ny slipskiva i god tid.
• Stäng alltid av maskinen after användning innan du tar ut kontakten fran uttaget.

Gradning (fig. C)

En lutningsvinkel på 30^ till 40^ ger bösta gradningsresultat. Rör maskinen fram och tillbaka under lätt tryck. Detta forhindrar att arbetsstychket missfargas eller blir for varmt och att spar skapas.

Anvand aldrig kapskivor med slipfunktion vid gradning!

Kapning (fig. D)

Vid kapning maste en särskild skyddsvakt
anvandas (ingar inte).

Upprathall stadig kontakt med arbetsstystcket for att undvika vibrationer. Luta inte och anbringa inte tryck vid kapning. Använd latt tryck vid bearbetning, lampligt for materialet som du arbetar med. Sakta inte ner kapskivor genom att anbringa sidledes mottryck. Kapningsriktningen ar viktig. Maskinen maste alltid arbeta mot kapningsriktningen. Flytta aldrig maskinen i motsatt riktning! Det finns en risk for att maskinen fastnar i skärspåret och orsakar en rekyl, vilket kan göra att du forlorar kontrollen.

Tips for optimal användning

• Spann fast arbetsstychet. Använd en spännenhet für små arbetsstychen.

• Häll maskinen med båda händerna.
  Sattigangmaskinen.
  Vanta tills maskinen har uppnatt full hastiget.

• Placera slipskivan pa arbetsstycket.
  Ror sakta maskinen langs arbetsstycket genom att stadigt trycka slipskivan mot det.
  Tryckinte maskinen for hart. Lat maskinen gora arbetet.
• Stäng av maskinen och vänta tills maskinen stär helt still innan du lagger ifrám dig den.

4.UNDERHÄLL

Byte av strömkontakt (endast Storbritannien)

Om den gjutna 3-stiftskontakten som medfoljer enhanceskadas och behover bytas ar det viktigt att den forstors pa ratt satt och byts mot en godkand BS 1363/7A-sakringskontakt och att foljande kabeldragningsanvisningar foljs.

Ledningarna i stromkabeln ar fargkodade enligt foljande:

blà neutral

brun strömforande

Gör sā här eftersom färgerna på ledningarna i strömkabeln kanske inte motsvarar färgmarkeringarna som identiferar terminalerna i kontakten:

• Ledningen som ar blaffargad maste anslutas till terminalen som ar markerad med bokstaven N eller som ar svartfargad.
• Ledningen som ar brunfargumente anslutas till terminalen som ar markerad med bokstaven L eller som ar rodfargument.

Stäng alltid av maskinen och ta ut stromkontakten fran strömköllan innan rengöring och underhall.

Rengör maskinen hus regelbundet med en mjuk trasa, helst after varje gang du anvander maskinen. Se till att ventilationsöppningarna ar fria frän damm och smuts. Ta bort mycket ihallande smuts med en mjuk trasa fuktad med tvällösning. Använd inte losningsmedel som bensin, alkohol, ammoniak osv. Sādana kemikalier skadar de syntetiska komponenterna.

Byte av strömsladdar

Om en strömsladd ar skadad mäste den bytas av tillverkaren, tillverkarens serviceombud aller liknande kvalificerad personal für att undvika fara.

Kontroll och byte av kolborstar

Om kolborstarna ar slitna maste de bytas av tillverkarens kundtjänstavdelning erler liknande kvalificerad personal.

Använd endast rätt kolborstar av originaltyp.

GARANTI

Garantivillkoren finns på separat medfoljande garantikort.

MILJO

Felaktig och/eller kasserad elektrisk ellerelektronisk utrustning maste lamnas in pä lampliga Återvinningsstationer.

Kassera inte elverktyg i hushållsavfall. Enligt den europeiska riktlinjen 2012/19/EU om kasserad elektrisk och elektronisk utrustning och dess tillampning i nationell rätt maste elverktyg som inte langre ar användbara samlas in separat och kasseras på att miljövänligt satt.

Produkten och användarhandboken kan andras. Specificationerna kan andrasutan forvarning.
