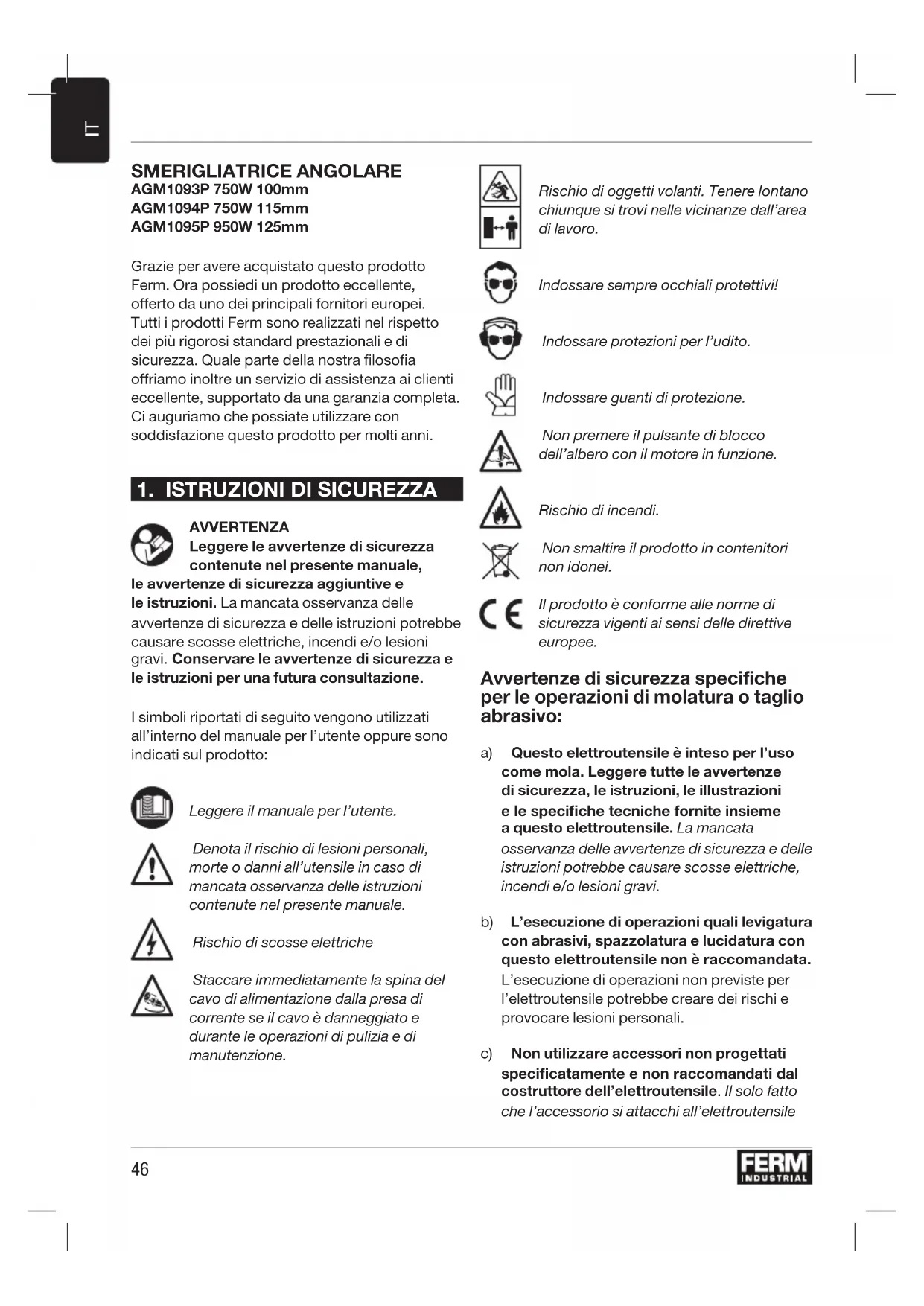

SMERIGLIATRICE ANGOLARE AGM1093P 750W 100mm AGM1094P 750W 115mm AGM1095P 950W 125mm Grazie per avere acquistato questo prodotto Ferm. Ora possiedi un prodotto eccellente, offerto da uno dei principali fornitori europei. Tutti i prodotti Ferm sono realizzati nel rispetto dei più rigorosi standard prestazionali e di sicurezza. Quale parte della nostra filosofia offriamo inoltre un servizio di assistenza ai clienti eccellente, supportato da una garanzia completa. Ci auguriamo che possiate utilizzare con soddisfazione questo prodotto per molti anni.

1. ISTRUZIONI DI SICUREZZA

AVVERTENZA Leggere le avvertenze di sicurezza contenute nel presente manuale, le avvertenze di sicurezza aggiuntive e le istruzioni. La mancata osservanza delle avvertenze di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendi e/o lesioni gravi. Conservare le avvertenze di sicurezza e le istruzioni per una futura consultazione. I simboli riportati di seguito vengono utilizzati all’interno del manuale per l’utente oppure sono indicati sul prodotto: Leggere il manuale per l’utente. Denota il rischio di lesioni personali, morte o danni all’utensile in caso di mancata osservanza delle istruzioni contenute nel presente manuale. Rischio di scosse elettriche Staccare immediatamente la spina del cavo di alimentazione dalla presa di corrente se il cavo è danneggiato e durante le operazioni di pulizia e di manutenzione. Rischio di oggetti volanti. Tenere lontano chiunque si trovi nelle vicinanze dall’area di lavoro. Indossare sempre occhiali protettivi! Indossare protezioni per l’udito. Indossare guanti di protezione. Non premere il pulsante di blocco dell’albero con il motore in funzione. Rischio di incendi. Non smaltire il prodotto in contenitori non idonei. Il prodotto è conforme alle norme di sicurezza vigenti ai sensi delle direttive europee. Avvertenze di sicurezza specifiche per le operazioni di molatura o taglio abrasivo: a) Questo elettroutensile è inteso per l’uso come mola. Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le speciche tecniche fornite insieme a questo elettroutensile. La mancata osservanza delle avvertenze di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendi e/o lesioni gravi. b) L’esecuzione di operazioni quali levigatura con abrasivi, spazzolatura e lucidatura con questo elettroutensile non è raccomandata. L’esecuzione di operazioni non previste per l’elettroutensile potrebbe creare dei rischi e provocare lesioni personali. c) Non utilizzare accessori non progettati specicatamente e non raccomandati dal costruttore dell’elettroutensile. Il solo fatto che l’accessorio si attacchi all’elettroutensile47

non assicura la sicurezza operativa. d) La velocità nominale dell’accessorio deve essere almeno pari alla velocità massima indicata sull’elettroutensile. Gli accessori che funzionano a una velocità superiore alla propria velocità nominale possono rompersi e staccarsi. e) Il diametro esterno e lo spessore dell’accessorio devono rientrare nella capacità nominale dell’elettroutensile. GIi accessori di dimensioni non corrette non possono essere adeguatamente protetti o controllati. f) La lettatura degli accessori deve corrispondere al letto del mandrino della smerigliatrice. Per gli accessori attaccati tramite angia, il foro dell’albero dell’accessorio deve corrispondere al diametro della angia. Gli accessori il cui sistema di attacco non corrisponde alla struttura di montaggio dell’elettroutensile si sbilanciano, vibrano eccessivamente e possono causare la perdita di controllo. g) Non utilizzare un accessorio danneggiato. Prima di ogni utilizzo controllare gli accessori per vericare ad esempio che sui dischi abrasivi non vi siano scheggiature e lesioni, che non siano presenti crepe o segni eccessivi di usura sul platorello, che le spazzole metalliche non abbiano lamenti metallici staccati o spezzati. Se l’elettroutensile o l’accessorio cade, vericare gli eventuali danni o montare un accessorio integro. Dopo aver controllato e montato un accessorio, l’operatore e le altre persone eventualmente presenti devono sistemarsi lontano dal piano dell’accessorio rotante e l’elettroutensile deve essere fatto girare a vuoto alla massima velocità per un minuto. Gli accessori danneggiati normalmente si rompono durante questa fase di verica. h) Indossare dispositivi di protezione individuale. A seconda delle operazioni da eseguire, utilizzare una maschera o occhiali protettivi. Se opportuno, indossare una maschera antipolvere, protezioni acustiche, guanti e un grembiule da lavoro in grado di arrestare frammenti abrasivi o di lavorazione di piccole dimensioni. Il dispositivo di protezione oculare deve impedire ai detriti volanti prodotti durante l’esecuzione delle varie lavorazioni di raggiungere gli occhi. La maschera antipolvere o il respiratore devono essere in grado di ltrare le particelle generate durante l’esecuzione delle varie lavorazioni. L’esposizione prolungata a rumori di elevata intensità può causare la perdita dell’udito.

i) Tenere le persone presenti a distanza di

sicurezza dall’area di lavoro. Chiunque acceda all’area di lavoro deve indossare dispositivi di protezione individuale adeguati. Frammenti del pezzo da lavorare o di un accessorio rotto possono volare e causare danni o lesioni anche oltre l’immediata area di lavoro. j) Quando si eseguono operazioni in cui l’accessorio di taglio può entrare in contatto con li elettrici nascosti o con il cavo di alimentazione dell’elettroutensile, tenerlo esclusivamente dalle impugnature, che sono isolate. Gli accessori da taglio che vengono a contatto con un cavo sotto tensione trasmettono la corrente elettrica anche alle parti metalliche esposte dell’elettroutensile con il pericolo di provocare la folgorazione dell’operatore. k) Posizionare il cavo di alimentazione lontano dall’accessorio rotante. In caso di perdita di controllo, il cavo potrebbe essere tagliato o impigliarsi, trascinando la mano o il braccio dell’operatore verso l’accessorio rotante. l) Non appoggiare mai l’elettroutensile nché l’accessorio non si sia completamente arrestato. L’accessorio rotante potrebbe fare presa sulla supercie e trascinare l’elettroutensile facendone perdere il controllo. m) Non accendere l’elettroutensile mentre lo si trasporta sul anco. Un contatto accidentale con l’accessorio rotante potrebbe farlo impigliare agli indumenti dell’operatore trascinandolo verso il suo corpo.48

n) Pulire regolarmente le prese d’aria dell’elettroutensile. La ventola di raffreddamento del motore attira la polvere all’interno dell’alloggiamento e l’accumulo eccessivo di metallo polverizzato può causare rischi elettrici. o) Non utilizzare l’elettroutensile in prossimità di materiali inammabili. Le scintille potrebbero incendiare tali materiali. p) Non utilizzare accessori che richiedono refrigeranti liquidi. L’utilizzo di acqua o altri liquidi refrigeranti può provocare elettrocuzione o scosse elettriche. Contraccolpo e relative avvertenze Il contraccolpo è una reazione improvvisa provocata da un disco, un platorello, una spazzola o qualsiasi altro accessorio in rotazione che rimanga schiacciato o impigliato. Ciò provoca un arresto immediato dell’accessorio rotante che a sua volta causa la perdita di controllo dell’elettroutensile, che viene spinto nella direzione opposta rispetto alla rotazione dell’accessorio nel punto in cui è stato trattenuto. Ad esempio, se il disco abrasivo rimane schiacciato o impigliato dal pezzo da lavorare, il bordo del disco penetrato nel punto di schiacciamento può scavare nel materiale e causare lo scavalcamento o il contraccolpo del disco. Il disco può saltare sia verso l’operatore che in direzione opposta a seconda della direzione del movimento del disco nel punto di schiacciamento. In queste condizioni i dischi abrasivi possono anche rompersi. Il contraccolpo è il risultato di un uso errato dell’elettroutensile e/o di metodi o condizioni di lavoro scorretti e può essere evitato prendendo le appropriate precauzioni, come descritto di seguito. a) Mantenere una presa salda sull’elettroutensile, posizionando il corpo e le braccia in modo da resistere alle forze di contraccolpo. Utilizzare sempre l’impugnatura ausiliaria, se presente, per avere il massimo controllo sulla forza di contraccolpo o sulla reazione di coppia durante l’avviamento. Con le necessarie precauzioni, l’operatore può controllare le reazioni di coppia e le forza di contraccolpo. b) Non porre mai le mani vicino all’accessorio in rotazione. L’accessorio potrebbe subire un contraccolpo rimbalzando sulle mani dell’operatore. c) Non posizionarsi nell’area verso cui potrebbe dirigersi l’elettroutensile in caso di contraccolpo. Il contraccolpo spinge l’elettroutensile nella direzione opposta al movimento del disco nel punto in cui si impiglia. d) Prestare particolare attenzione quando si lavorano angoli, estremità appuntite ecc. Evitare che l’accessorio rimbalzi o si impigli. Angoli, estremità appuntite o rimbalzi tendono a fare impigliare l’accessorio rotante, provocando la perdita di controllo o il contraccolpo dell’elettroutensile. e) Non collegare una lama da motosega per legno o una lama dentata. Queste lame creano contraccolpi e perdita di controllo frequenti. Avvertenze di sicurezza specifiche per le operazioni di smerigliatura o taglio abrasivo: a) Utilizzare esclusivamente tipi di dischi raccomandati per il proprio elettroutensile e la protezione specica per il disco selezionato. I dischi non concepiti per quell’elettroutensile non possono essere protetti adeguatamente e non sono sicuri. b) La supercie di smerigliatura dei dischi a centro depresso deve essere montata sotto al piano della linguetta della protezione. Non è possibile fornire una protezione adeguata a un disco non montato correttamente che sporge dal piano della linguetta della protezione. c) La protezione deve essere ssata saldamente all’elettroutensile e posizionata in modo da garantire la massima sicurezza, facendo sì che il disco sporga il meno possibile verso l’operatore. La protezione serve a proteggere l’operatore da frammenti del disco rotti, dal contatto accidentale con il disco e dalle scintille che potrebbero incendiare gli indumenti.49

I dischi devono essere usati solo per eseguire le lavorazioni per cui sono raccomandate. Per esempio, non molare utilizzando il disco dal lato di taglio. I dischi per taglio abrasivo sono progettati per la smerigliatura periferica. Forze laterali applicate a questi dischi possono causarne la frantumazione. e) Per i dischi utilizzare sempre ange non danneggiate, della dimensione e forma corretta per il disco scelto. Se le ange sono appropriate, sostengono il disco, riducendo la possibilità di rottura. Le ange per i dischi da taglio abrasivo possono essere diverse da quelle per i dischi da smerigliatura. f) Non utilizzare dischi usurati di elettroutensili più grandi. I dischi destinati ad elettroutensili più grandi non sono adatti alle maggiori velocità degli elettroutensili più piccoli e potrebbero spaccarsi. Avvertenze di sicurezza aggiuntive specifiche per le operazioni di taglio abrasivo: Le operazioni di taglio abrasivo possono essere eseguite solo in presenza di una speciale protezione (non inclusa) Fig. A - 3 a) Non far incastrare il disco da taglio né applicare una pressione eccessiva. Non tentare di eseguire tagli troppo profondi. Eccessive sollecitazioni del disco ne aumentano il carico e la suscettibilità alla torsione o all’inceppamento nel taglio, con la possibilità di contraccolpi o di rotture. b) Non posizionarsi con il corpo allineato al disco in rotazione e rimanere dietro di esso. Quando il disco si muove nella direzione di allontanamento dal corpo, il possibile contraccolpo potrebbe la mola in rotazione e l’elettroutensile direttamente verso di sé. c) Quando il disco si inceppa o quando un taglio si interrompe per qualsiasi ragione, spegnere l’elettroutensile e tenerlo immobile no al suo completo arresto. Non tentare mai di rimuovere il disco da taglio mentre è in movimento, altrimenti potrebbe vericarsi un contraccolpo. Esaminare e intraprendere azioni correttive per eliminare le cause che inceppano la lama. d) Non riprendere il taglio nel pezzo in lavorazione. Far raggiungere la massima velocità al disco e poi rientrare con attenzione nel taglio. Se l’elettroutensile viene riavviato quando è ancora dentro al pezzo in lavorazione il disco potrebbe incepparsi, scavalcare il pezzo o subire un contraccolpo. e) Pannelli o altri pezzi di grandi dimensioni devono essere sorretti per ridurre al minimo il rischio che la mola si schiacci o subisca un contraccolpo. I pezzi più grandi tendono a incurvarsi sotto il loro stesso peso. È opportuno collocare dei supporti sotto al pezzo da entrambi i lati, vicino la linea di taglio e alle estremità del pannello, da entrambi i lati del disco. f) Prestare ancora più attenzione quando si eseguono “tagli a tuffo”all’interno di pareti esistenti o di altre aree cieche. La parte sporgente del disco potrebbe tagliare tubi del gas o dell’acqua, cavi elettrici od oggetti che possono provocare un contraccolpo. Sicurezza elettrica Quando si utilizzano apparecchi elettrici, osservare sempre le norme di sicurezza vigenti nel proprio paese per ridurre il rischio di incendi, scosse elettriche e lesioni personali. Leggere le istruzioni di sicurezza riportate di seguito oltre a quelle allegate al presente manuale. Verificare sempre che la tensione della rete di alimentazione corrisponda al valore riportato sulla targhetta dei valori nominali dell’elettroutensile. Apparecchio di Classe II - Doppio isolamento - Non è necessario il collegamento a terra. Se non è possibile evitare l’uso di un elettroutensile in ambiente umido, usare una rete di alimentazione protetta da un interruttore50

differenziale (salvavita). L’uso di un salvavita riduce il rischio di scosse elettriche.

2. INFORMAZIONI RELATIVE

ALL’APPARECCHIO Uso previsto Questa smerigliatrice angolare è stata progettata per la smerigliatura di muratura e acciaio senza l’uso di acqua. Per le operazioni di taglio deve essere utilizzata una protezione speciale (non inclusa). Fig. A - 3 Dati tecnici Model No AGM1093P AGM1094P AGM1095P Tensione di rete 220-240 V~ 230-240 V~ Frequenza di rete 50 Hz Potenza assorbita 750W 750W 950W Velocità nominale 11.000/min 11.000/min 12.000/min Disco da smerigliatura Diametro est. 100 mm 115 mm 125 mm Diametro int. 16 mm 22 mm 22 mm Spessore M10 M14 M14 Peso 1.9 kg 2.0 kg 2.1 kg Pressione sonora (L

) 100 + 3 dB(A) Vibrazioni “smerigliatura di superficie” a h,AG

Livello di emissione di vibrazioni Il livello di emissione di vibrazioni indicato nel presente manuale d’istruzioni è stato misurato in base al test standardizzato previsto dalla normativa EN 60745; può essere utilizzato per confrontare vari apparecchi fra loro e come valutazione preliminare dell’esposizione alle vibrazioni quando si utilizza l’utensile per le applicazioni menzionate.

• L’uso dell’utensile per applicazioni o con accessori diversi o in condizioni di scarsa manutenzione, potrebbe aumentare notevolmente il livello di esposizione a vibrazioni.

• I momenti in cui l’utensile è spento o quando è acceso ma non viene utilizzato potrebbero ridurre sensibilmente il livello di esposizione a vibrazioni. Proteggersi contro gli effetti delle vibrazioni sottoponendo l’utensile e i relativi accessori a regolare manutenzione, evitare il raffreddamento delle mani, organizzare opportunamente i turni di lavoro. Descrizione I numeri che compaiono nel testo si riferiscono agli schemi riportati alle pagine 2-3. Fig. A

1. Pulsante di blocco mandrino

9. Flangia di montaggio

10. Disco (nonincluso)

11. Dado di serraggio

Montaggio Prima del montaggio spegnere sempre l’elettroutensile e staccare la spina dalla presa di corrente. Montaggio della protezione (Fig. A e B)

• Appoggiare l’elettroutensile su un tavolo con il mandrino (8) rivolto verso l’alto.

• Collocare la protezione (3) sopra la testa dell’elettroutensile, come illustrato nella Figura C, assicurandosi che i bordi in rilievo sulla protezione si incastrino nelle tacche della testa dell’elettroutensile

• Ruotare la protezione in senso antiorario come illustrato nella Figura D e serrare la levetta di sgancio della protezione (3). Non tentare mai di rimuovere la protezione.51

Inserimento e rimozione del disco (Fig. B)

• Utilizzare sempre un disco adatto per questo elettroutensile, con un diametro esterno di Ø100mm / Ø115mm / Ø125mm e un diametro interno di 16 / 22 / 22 mm. Lo spessore del disco da smerigliatura deve essere di 6 mm mentre quello del disco da taglio deve essere di 3 mm. Il disco non deve toccare la protezione di sicurezza. Inserimento

• Appoggiare l’elettroutensile su un tavolo con la protezione (3) rivolta verso l’alto.

• Inserire la flangia (9) sul mandrino (8).

• Collocare il disco (10) sul mandrino (8).

• Mantenere premuto il pulsante di blocco del mandrino (1) e stringere saldamente il dado di serraggio (11) sul mandrino (8) con la chiave (12). Rimozione

• Appoggiare l’elettroutensile su un tavolo con la protezione (3) rivolta verso l’alto.

• Mantenere premuto il pulsante di blocco del mandrino (1) e allentare il dado di serraggio (11) con la chiave (12).

• Rimuovere il disco (10) dal mandrino (8).

• Mantenere premuto il pulsante di blocco del mandrino (1) e stringere saldamente il dado di serraggio (11) con la chiave (12).

Assicurarsi che il pezzo da lavorare sia adeguatamente sostenuto e fissato e mantenere il cavo di alimentazione lontano dall’area di lavoro. Accensione e spegnimento (Fig. A)

• Per accendere l’elettroutensile rilasciare l’interruttore On/Off (2).

• Per spegnere l’elettroutensile rilasciare l’interruttore On/Off (2). Quando si accende o si spegne l’elettroutensile, mantenerlo lontano dal pezzo da lavorare, perché il disco potrebbe danneggiarlo.

• Bloccare saldamente il pezzo da lavorare in una morsa oppure utilizzare un altro metodo per fare in modo che rimanga fermo durante la lavorazione.

• Verificare regolarmente le condizioni dei dischi. I dischi usurati incidono negativamente sull’efficienza dell’elettroutensile. Sostituire i dischi in tempo utile.

• Dopo l’uso spegnere subito l’elettroutensile prima di staccare la spina dalla presa di corrente. Sbavatura (Fig. C) Un angolo d’inclinazione di 30-40° darà i migliori risultati durante l’operazione di sbavatura. Spostare l’elettroutensile indietro e avanti esercitando una leggera pressione. In questo modo si eviterà che il pezzo da lavorare si scolori o si riscaldi troppo e che si formino scanalature. Non utilizzare dischi da taglio abrasivo per l’operazione di sbavatura. Taglio (Fig. D) Per le operazioni di taglio deve essere utilizzata una protezione speciale (non inclusa). Mantenere una presa salda sul pezzo da lavorare per prevenire vibrazioni e non inclinare l’elettroutensile o esercitare pressione durante il taglio. Durante la lavorazione applicare una pressione moderata, adatta al materiale sul quale si sta lavorando. Non frenare i dischi applicando una contropressione laterale. La direzione in cui si desidera eseguire il taglio è importante. L’elettroutensile deve sempre funzionare nella direzione opposta a quella del taglio, perciò non muovere mai l’elettroutensile nell’altra direzione! Vi è il rischio che l’elettroutensile si incagli nel taglio provocando un contraccolpo e la conseguente perdita di controllo. Suggerimenti per un utilizzo ottimale

• Bloccare il pezzo da lavorare in una morsa. Utilizzare un morsetto per i pezzi di piccole dimensioni.

• Tenere l’elettroutensile con entrambe le mani.

• Accendere l’elettroutensile.

• Attendere che l’elettroutensile raggiunga la velocità piena.

• Posizionare il disco sul pezzo da lavorare.

• Muovere lentamente l’elettroutensile lungo il pezzo da lavorare, premendo con decisione il disco contro il pezzo.

• Non esercitare troppa pressione sull’elettroutensile. Lasciare che l’elettroutensile svolga il lavoro.52

• Spegnere l’elettroutensile e attendere che si arresti completamente prima di appoggiarlo.

Sostituzione della spina (solo per il Regno Unito) Se la spina tripolare stampata attaccata al cavo di alimentazione dell’elettroutensile è danneggiata e deve essere sostituita, è importante che sia correttamente demolita e sostituita con una spina fusa BS 1363/7A omologata e che si seguano le seguenti istruzioni per il collegamento dei fili elettrici. I fili all’interno del cavo di alimentazione sono colorati in base al seguente codice: blu neutro marrone sotto tensione Poiché i colori dei fili all’interno del cavo di alimentazione potrebbero non corrispondere alle marcature colorate che identificano i terminali nella spina, procedere come segue:

• il filo blu deve essere collegato al terminale contrassegnato con la lettera N o di colore nero;

• il filo marrone deve essere collegato al terminale contrassegnato con la lettera L o di colore rosso. Prima di eseguire qualsiasi operazione di pulizia e intervento di manutenzione spegnere sempre l’elettroutensile e staccare la spina dalla presa di corrente. Pulire regolarmente il corpo dell’elettroutensile con un panno morbido, preferibilmente dopo ogni uso. Assicurarsi che le prese d’aria siano libere da polvere e sporcizia. Rimuovere lo sporco particolarmente ostinato con un panno morbido inumidito con acqua e sapone. Non utilizzare solventi come benzina, alcol, ammoniaca, ecc. Le sostanze chimiche di questo tipo danneggiano i componenti sintetici. Sostituire il cavo di alimentazione Se il cavo di alimentazione è danneggiato, deve essere sostituito dal costruttore, da un suo rappresentante addetto all’assistenza o da altre persone con qualifica similare al fine di evitare rischi per la sicurezza. Spazzole in carbonio Se le spazzole in carbonio sono usurate, devono essere sostituite da un operatore del servizio di assistenza del costruttore o da un’altra persona con qualifica similare. Utilizzare esclusivamente spazzole in carbonio originali. GARANZIA Le condizioni della garanzia possono essere consultate sul foglio di garanzia separato allegato al presente manuale. RISPETTO AMBIENTALE Le apparecchiature elettriche o elettroniche difettose e/o scartate devono essere raccolte presso gli opportuni siti di riciclaggio. Solo per i Paesi CE Non smaltire gli elettroutensili insieme ai rifiuti domestici. Secondo la Direttiva europea 2002/96/ EC sui rifiuti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle normative locali, gli elettroutensili ormai inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecologico. Il prodotto e il manuale per l’utente sono soggetti a modifiche. I dati tecnici possono essere modificati senza ulteriore notifica.53
