AGM1095P - Kiillotin Ferm - Ilmainen käyttöohje ja opas

Tekniset tiedot	Levykiillotuskone, teho 900 W, säädettävä nopeus 1000–3000 kierrosta/min
Käyttö	Erinomainen autojen, huonekalujen ja muiden sileiden pintojen kiillotukseen
Huolto ja korjaus	Puhdista ilmansuodatin säännöllisesti, tarkista kaapelien ja harjojen kunto
Turvallisuus	Käytä suojalaseja ja käsineitä, älä käytä kosteissa ympäristöissä
Yleistä tietoa	Kevyt paino helppoon käsittelyyn, 2 vuoden takuu

Usein kysytyt kysymykset - AGM1095P Ferm

Kuinka käynnistän Ferm AGM1095P -kiillotuskoneen?

Käynnistääksesi kiillotuskoneen, kytke laite pistorasiaan ja paina sitten koneen rungossa olevaa virtapainiketta.

Minkä tyyppistä kiillotuskiekkoa minun tulisi käyttää Ferm AGM1095P:n kanssa?

Käytä kiillotuskiekkoja, jotka sopivat käsiteltäville pinnoille. Varmista, että ne ovat yhteensopivia kiillotuskoneen akselin koon kanssa.

Kiillotuskone pitää epänormaalia ääntä, mitä tehdä?

Jos kiillotuskone pitää epänormaalia ääntä, sammuta se välittömästi ja irrota pistoke. Tarkista, onko moottorin tiellä roskia tai onko kiekko huonosti kiinnitetty. Jos ongelma jatkuu, ota yhteyttä huoltoon.

Kuinka puhdistan ja huollan Ferm AGM1095P -kiillotuskoneeni?

Käytön jälkeen irrota laite pistorasiasta ja puhdista se pehmeällä liinalla. Tarkista kiekot säännöllisesti ja vaihda ne tarvittaessa. Säilytä kiillotuskone kuivassa paikassa.

Kiillotuskone ei toimi, mitä minun tulisi tarkistaa?

Tarkista ensin, että kiillotuskone on kytketty oikein. Tarkista sitten virtajohto mahdollisten vaurioiden varalta. Jos kaikki vaikuttaa olevan kunnossa, moottori saattaa olla viallinen.

Voinko käyttää Ferm AGM1095P:tä puupinnoilla?

Kyllä, voit käyttää kiillotuskonetta puupinnoilla, mutta varmista, että käytät sopivaa kiillotuskiekkoa puun vahingoittumisen välttämiseksi.

Mikä on Ferm AGM1095P -kiillotuskoneen teho?

Ferm AGM1095P -kiillotuskoneen teho on 950 W, mikä mahdollistaa erilaisten pintojen tehokkaan käsittelyn.

Onko Ferm AGM1095P sopiva aloittelijoille?

Kyllä, kiillotuskone on suunniteltu helppokäyttöiseksi, joten se sopii aloittelijoille. Varmista, että luet käyttöohjeen turvallista käyttöä varten.

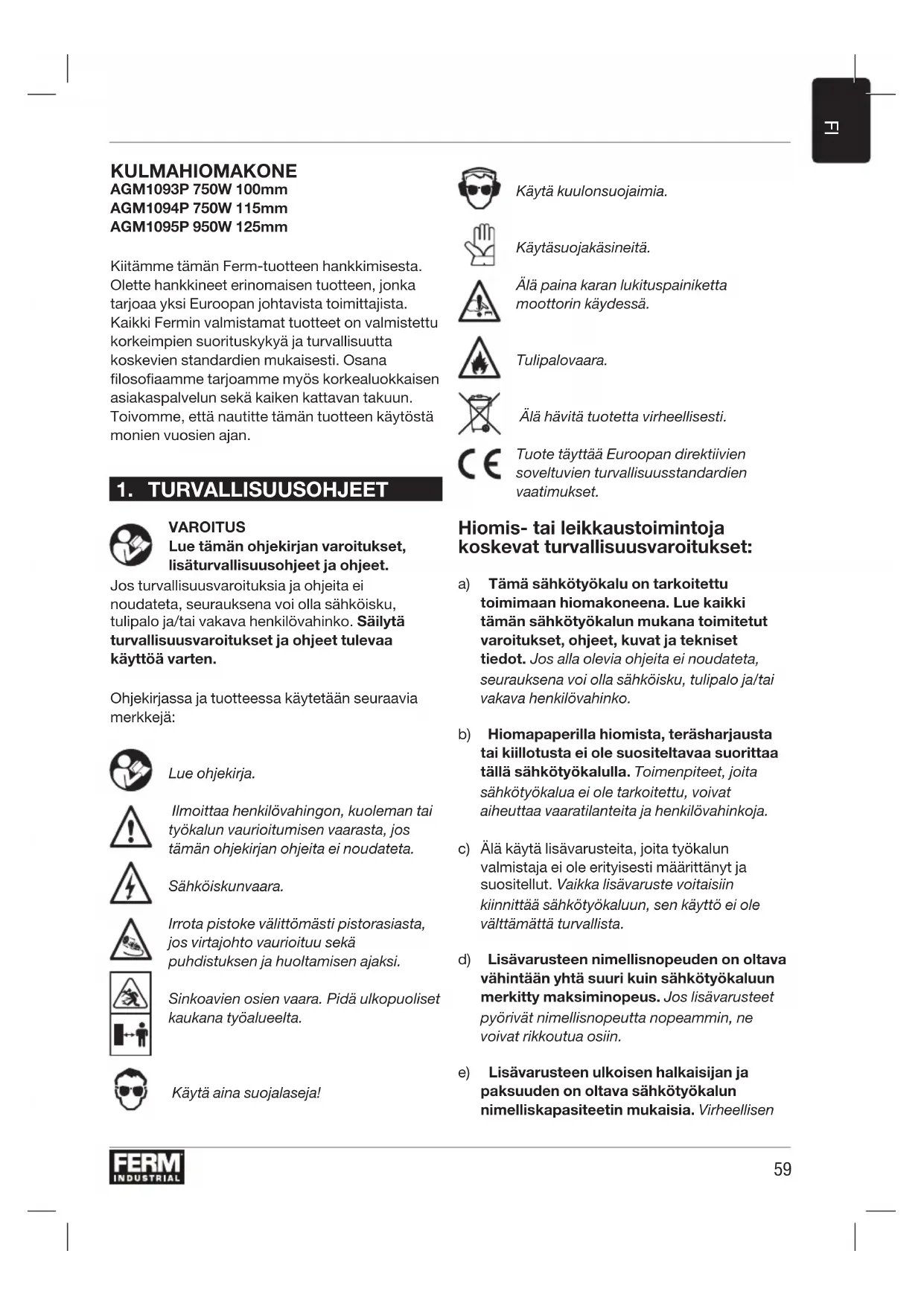

KÄYTTÖOHJE AGM1095P Ferm

Kiitämme tämän Ferm-tuotteen hankkimisesta. Olette hankkineet erinomaisen tuotteen,jonka tarjoaa yksi Europan johtavista toimittajista. Kaikki Fermin valmistamat tuotteet on valmistetu korkeimpien suorituskyka ja turvallisuutta koskevien standardien mukaisesti.Osana filosofiaamme tarjoamme myos korkealuokkaisen asiakaspalvelun sekka kaiken kattavan takuen.Toivonne,ettnautitte tämän tuotteen kaytostamonien vuosien ajan.

1. TURVALLISUUSOHJEET

VAROITUS

Lue tāmān ohjekirjan varoitukset, lisāturvallisuusohjeet ja ohejt.

Jos turvallisuusvaroituksa ja ohjeita ei noudateta, seurauktena voi olla sahköisku, tulipalo ja/taivakava henkilovahinko. Sailytā turvallisuusvaroitukset ja ohjeet tulevaa käytöä varten.

Ohjekirjassa ja tuotteessa käytetän seuraavia merkkeja:

Lue ohjekirja.

Ilmoittaa henkilovahingon,kuoleman tai tyokalun vauroitumisen vaarasta,jostamän ohjekirjan oheita ei noudateta.

Sahköiskunvaara.

Irrota pistoke valittomasti pistorasiasta, jos virtajho t vauroituu sekau puhdistuksen ja huoltamisen ajaksi.

Sinkoavien osien vaara. Pida ulkopuoliset kaukana työalueelta.

Käytäina suojalaseja!

Käytä kuulonsuojaimia.

Käytäsuojakäsineita.

Alā paina karan lukituspainiketta moottorin kaydessa.

Tulipalovaara.

Ala hviata tuotetta virheellisesti.

Tuote tayttä Europan direktiivien soveltuvien turvallisuusstandardien vaatimukset.

Hiomis- tai leikkaustoimintoja koskevat turvallisuusvaroitukset:

a) Tämä sahkötyokalu on tarkoitetu toimimaan biomakoneena. Lue kaikki tamän sahkötyokalun mukana toimitetut varoitukset, ohjeet, kuvat ja tekniset tiedot. Jos alla olevia ohjeita ei noudateta, seurauksena voi olla sahkoisku, tulipalo ja/tai yakava henkilovahinko.
b) Hiomapaperilla himista, terasharjausta tai kiillotusta ei ole suositeltavaa suorittaa talla sahkötyokalulla. Toimenpiteet, joita sahkötyokalua ei ole tarkoitettu, voivat aiheuttaa vaaratilanteita ja henkilovahinkoja.
c) Älä käytä lisavarusteita, joita työkalun valmistaja ei ole erityisesti maärittänyt ja suositellut. Vaikka lisavaruste voitaisiin kiinnittä sahkötyokaluun, sen käytö ei ole välttamatturvallista.
d) Lisavarusteen nimellisnopeuden on oltava vahintaan yhta suuri kuin sahkotyokaluun merkitty maksiminopeus. Jos lisavarusteet pyorivat nimellisnopeutta nopeammin, ne voivat rikkoutua osiin.
e) Lisavarusteen ulkoisen halkaisijan ja paksuuden on oltava sahkötyökalin nimelliskapasiteetin mukaisia. Virheellisen

kokoisia lisavarusteita ei voida suojata tai hallita riittavän hyvin.

f) Lisavarusteiden kierteiden on oltava biomakoneen karan kierteiden mukaisia. Kun lisavarusteet asennetaan laippoja kayttäen, lisavarusteen kiinnitsreian on oltava laipan halkaisijan mukainen. Jos lisavarusteet eivat sovi sahkötyokalun asennusosiin, kone joutuu epatasapainoon, se tärise liikaa ja seurauksena voi olla hallinnan menetas.
g) Älä käytä vauroitunutta lisāvarustetta. Tarkista lisāvaruste ennen jokaista käyttokertaa: hiomalaikat lovien ja halkeamien varalta, alusta halkeamien ja kulumien varalta, terasharja lösien tai haljenneiden lankojen varalta. Jos sähkötyokalu tai lisāvaruste pudotetaan, tarkista se vauroiden varalta tai asenna ehjä lisāvaruste. Kun lisāvaruste on tarkistetu ja asennettu, asetu pois pyörivän lisāvarusteen tasosta varmistamalla, että myös muut henkilövat pois siitä, ja käytä sähkötyokalua maksimaalisella kuormittamattomalla nopeudella yhden minuutin ajan. Vauroituneet lisāvarusteet rikkoutuvat normalaliesti tämän testiajan aikana.
h) Käytä henkilökohtaisia suojavarusteita. Käytä sovelluksesta riippuen kasvosuojaa tai suojalaseja. Käytä tarvittaessa hengityssuojaa, kuulonsuojaimia, suojakäsineita ja suojavaatteita, jotka suojaavat pieniltä hankaavila sirpaleilta tai työkappaleen sirpaleilta. Silmälasien on voitava esta eri toimenpiteista syntyvat lentavät jaamät. Hengityssuojan tai hengityslaitteen on suodatettava toimenpiteestä aiheutuneet hiukkaset. Pitkäikainen altistuminen suurelle melutasolle voi aiheuttaa kuulovaurioita.
i) Pidä ohikulkijat turvallisen valimatkan päässä työvalueelta. Kaikkien työvaluettelevien henkilöiden on käytettäven henkilökohtaisia suojavarusteita.

Työstkappaleen tai rikkoutuneen lisävarusteen pienet osat voivat singota ja aiheuttaa henkilövahinkoja valittöman työvalueenulkopuolella.

j) Pida sahkötyokalua vain eristetyistä pinnoista, kun leikkausvaline voi kayton aikana koskettaa piilossa oleviin sahkjohtoihin tai laitteen virtajohtoon. Jos leikkausvaline koskettaa jannitteenalaiseen johtoon, vira voi valittyä sahkötyokalun metalliosin ja sahköiskuvaara on olemassa kayttajalle.
k) Vie johto pois pyörivästa lisavarusteesta. Jos hallinta menetetaan, johto voi leikkautua tai kiertya ja käytäjan kasi tai käsivarsi voi joutua vetvoiman seurauksena pyörivään lisavarusteeseen.
1) Alä koskaan aseta sahkötyökalua alas ennen kuin se on pysahtynyt kokonaan. Pyörivä lisävaruste voi kiinnittyä pintaan ja vetää sahkötyökalua, jolloin seurauksena on hallinnan menetys.
m) Älä käynnista sahkötyokalua, kun kuljetat sitä sivussa. Jos pyörivaan lisavarusteeseen kosketetaan vahingossa, se voi juuttua vaatteisiisi vetäen lisavarusteen kehoosi.
n) Puhdista sahkotyokalun tuuletusaukot saannollisesti. Moottorin puhallin imee polyn kotelon sisalle ja metallipolyn lian suuri kertyminen voi aiheuttaa sahkovaaroja.
o) Älä käytä sahkötyokalua syttyvien materiaalien lahellä. Kipinät voivat sytyttäkyseiset materiaalit.
p) Älä käytä lisävarusteita, jotka vaativat nestemäisten jäähdytsaineiden käytto. Veden tai muiden jäähdytsnesteiden käytto voj johtaa sahkötapaturmaan tai -iskuun.

Takaisinisku ja vastaavat varoitukset

Takaisinisku on pyorivan laikan, alustan, harjan
tai muun lisavarusteen kiinni juuttumisen
reactio. Kiinni juuttuminen aiheuttaa pyorivan
lisavarusteen nopean pysahtymisen, joloin
kontrolloimaton tyokalu siirtyy voimalla
lisavarusteen kiertoa vastakkaiseen suuntaan
kiinni juuttumisen kohdassa.
Jos esimeriksi hiomalaikka juuttuu
kiinni tyostokappaleeseen, laikan kiinni
juuttumiskohtaan siirtyvareuna voi siirtyä

syvemmas materiaalin pintaan aiheuttaen laikan siirtymisen ylos tai takaisiniskun. Laikka voj joko hypahtaa eteenpain tai kayttajasta poispain laikan kiertosuunnasta riippuen kiinn juuttumisen aikana. Hiomalaikat voivat myos rikkoutua naissa olosuheissa. Takaisinisku johtuu sahkotyokalun vaarinkaytostaa ja/tai virheellisista toimenpiteista tai olosuheista ja ne voidaan valttaa noudattamalla asianmukaisia alla kuvattuja varotoimia.

a) Säilytä hyvä ote sahkötyökalusta ja aseta keho ja varsi niin, etta voit vastata takaisiniskuun. Käytä aina lisäkahvaa (jos olemassa) saïlyttäksesi maksimaalisen takaisiniskun tai vaantoreaktion hallinnan käynnistymisen aikana. Käytäja voi hallita vaantoreaktioita tai takaisiniskuvoimia, jos oikeaoppiset varotoimenpiteet suoritetaan.
b) Alä koskaan aseta kättä kiertävän lisāvarusteen lahelle. Lisāvaruste voi iskeytyä takaisin käteesi.
c) Alä aseta kehoa alueelle, johon sähkötyokalu siirtyy mahdollisen takaisiniskun aikana. Takaisinisku siirtä tyokalua vastakkaiseen suuntaan laikan suuntaan nahden kiinni juuttumisen hetkella.
d) Ole erityisen varovainen kulmien, terävien reunojen jne. kohdalla. Välta lisävarusteen hypähtelyä ja kiinni juuttumista. Pyörivä lisävaruste voi juuttua helposti kiinni ja aiheuttaa hallinnan menetyksen tai takaisiniskun kulmissa, terävissä reunoissa tai hypähtelyn seurauksena.
e) Alä kiinnitā sahan ketjun puunveistoteräa tai hammadettua sahanteräa. Kyseiset terat aiheuttavat usein takaisiniskuja ja hallinnan menetyksen.

Erityisesti himis- tai leikkaustoimintoja koskevat turvallisuusvaroitukset:

a) Käytä ainoastaan sahkötyokaluun suositeluja laikkatyppejä sekä valittuun laikkaan tarkoitettua suojsta. Laikat, johin sahkötyokalua ei ole tarkoitettu, ei voida suojata asianmukaisesti ja ne ovat vaarallisia.

b) Keskeltä painettujen laikkojen hioma-alue tulee asentaa suojuksen huulen tason alapuolle. Virheellisesti asennettua laikkaa, joka siirtyu suojuksen huulen lapi, ei voida suojata asianmukaisesti.
c) Suojus tulee kiinnittä hyvin sähkötyökaluun ja sijoittaa maksimaalista turvallisuutta varten niin, etta käytäjä altistuu mahdollisimman vähän laikalle. Suojus auttaa suojaamaan käytäjan rikkoutuneilta laikan osila, laikkaan vahingossa koskettamiselta sekä kipinöiltä, jotka voivat sytyttä vaatetuksen.
d) Laikkoja tulee kayttä vain suositeltuihin kayttotarkoituksiin. Esimerkki: alä hio leikkauslaikan sivulla. Hiomakoneen leikkauslaikat on tarkoitettu reunan biomiseen, ne voivat rikkoitua mahdollisten sivusuuntaisten voimien seurauksena.
e) Käytä aina ehjä laikan laippoja, joiden kokoja muoto ovat oikeita valittuun laikkaan. Asianmukaiset laikan laipat tukevat laikkaa ja vähentävat taten niiden rikkoutumisen vaaraa. Leikkauslaikkojen laipat voivat poiketa biomalaikan laipoista.
f) Älä käytä suurempien sahkötyokalujen kuluneita laikkoja. Suurempiin sahkötyokaluih in tarkoitetu laikka ei sovi pienemmän koneen suurempaan nopeuteen ja se voi pirstoutua.

Hiomakoneella suoritettuja leikkaustoimenpiteita koskevat lisaturvallisusuusvaroitukset:

Leikkaustoimenpiteet voidaan suorittaa vain erityisellä suojuksella (eikuulu pakkaukseen).

a) Älä ylikuormita tai kohdista liialista paineitta leikkauslaikkaan. Älä yritä suorittaa liian syvää leikkausta. Laikan ylikuormitus lisää sen rasitusta ja käantymisen tai kiinni juuttumisen vaaraa sekä takaisiniskun tai laikan rikkoutumisen vaaraa.

b) Älä aseta kehoa samalle linjalle pyörivän laikan kanssa tai sen taakse. Kun laikka siirtyk kayton aikana kehosta poispän, mahdollinen takaisinisku voi aiheuttaa laikan ja sahkötyokalun pyöriramisen suoraan sinua kohti.
c) Jos laikka on juuttunut kiinni tai leikkaus keskeytyy jostakin syystä, kytke sahkötyokalu pois pälta ja pidä sitä paikoillaan, kunnes laikka pysahtyy kokonaan. Alä koskaan yritä poistaa leikkauslaikkaa leikkauksesta laikan ollessa liikkeessä. Muutoin vaarana on takaisinisku. Määrità laikan kiinni juuttumisen syy ja pyri poistamaan se.
d) Älä käynnista konetta uudelleen laikan ollessa kiinni työstkappaleessa. Anna laikan saavuttaa tāysi nopeus ja aseta se sen jälleen varoen leikkaukseen. Laikka voj juuttua kiinni, siirtyä ylospain tai iskeä takaisin, jos sahkötyokalu käynnistetään laikan ollessa kiinni työstkappaleessa.
e) Tue paneeleja tai muita liian suuria tyostokappaleita, jotta laikka ei juuttuisi kiinni tai takaisiniskuja ei syntyisi. Suuret tyostokappaleet painuvat yleensa Oman painonsa vuoksi. Tukikappaleet tulee asettaa tyostokappaleen alapuolle leikkauslinjan lahelle ja tyostokappaleen reunan lahelle laikan molemmilla puolilla.
f) Ole erityisen varovainen, kun suoritat "taskuleikkauksen" olemassa oleviin seiniin tai muihin umpinaisiin alueisiin. Ulos tuleva laikka voi leikata kaasu- tai vesiputkia, sahkjohtoja tai takaisiniskun aiheuttavia kohteita.

Sahkoturvallisuus

Noudata aina sahkötyokaluihin soveltuvia
maakohtaisia turvallisuusmaarayksiä tulipalon,
sahköiskun ja henkilovahinkovaaran välttamiseksi.
Lue seuraavat turvallisuusohjeet sekä tuotteen
mukana toimitetut turvallisuusohjeet.

Tarkista aina, etta virtalähteen jannite
vastaa laitteen tyyppikilven jannitearvoa.

Luokan II kone - Kaksoiseristys - Maadoitettu pistoke ei ole tarpeen.

Jos sahkötyokalua on kaytettävasteassaymparistossa, kayta vikavirtasuojakytkintä (RCD).Vikavirtasuojakytkimen kayttö vahentaa sahköiskun vaaraa.

2. KONEEN TIEDOT

Käytötarkoitus

Kulmahiomakone on tarkoitetu muurauksen ja terasmaterialiaalien homiseen vetta kayttamattt. Erityista suojusta on kaytettavaleikkaamseen (ei sisally pakkaukeen).

Tekniset tiedot

	AGM1093P	AGM1094P	AGM1095P
Verkkojännite 220-240 V~ 230-240 V~
Verkkotaajuus 50 Hz
Ottoteho 750W 750W 950W
Nimellisnopeus	11.000/min	11.000/min	12.000/min
Hiomaläikkna
Halkaisija 100 mm 115 mm 125 mm
Sylinterin halkaisija 16 mm	22 mm	22 mm
Karan kierteet	M10	M14	M14
Paino	1.9 kg	2.0 kg	2.1 kg
Äänipaine (LpA)		89 + 3 dB(A)
Ääniteho (LwA)		100 + 3 dB(A)
Tärinä "Pintahionta" a, AG		11.2 + 1.5 m/s2

Tärinataso

Tässä ohjekirjassa annettu tärinätaso on mitattu standardin EN 60745 mukaisen standardisoidun testin mukaisesti. Sen avulla voidaan verrata eri tyokaluja ja sitä voidaan käyttaa tärinälle altistumisen alustavaan arvointiin, kun tyokalua käytetaan mainittuihin käytötarkoituksiin

• jos työkalua käytetaan eri sovelluksiin tai erillä tai huonokuntaisilla lisävarusteilla, altistumistaso voi olla huomattavasti suurempi
• sammutusajat tai käytämattomät ajat voivat huomattavasti laskea altistumistasoa.

Sujaudu tarin vaikutuknila yllapitamallä tyokalua ja sen lisavarusteita, pidä kdet lampiminä ja kayta organisoituja tyotoimenpiteita.

Kuvaus

Tekstin numerot viittaavat sivujen 2-3 kaavioihin.

Kuva A

1. Karan lukituspainike
2. Virtakytkin
3. Suojus

Kuva B

1. Kara
2. Asennuslaippa
3. Laikka (ei kuulu pakkaukseen)
4. Kiinnitysmutteri
5. Ruaviavain
6. Sivukahva

Asentaminen

Sammuta kone ja irrota pistoke sahkoverkosta aina ennen asentamista.

Suojuksen asentaminen (kuva A ja B)

• Aseta kone pöydälle kara (8) ylöspäin osoittäen.
• Aseta suojus (3) koneen paan paallee kuvan C mukaisesti varmistaen, etta suojuksen harjat sopivat koneen paass oleviin urin.
• Kännä suojusta vastapäivään.

Alä koskaan yritä kayttäkonetta ilman suojusta.

Laikan asentaminen ja poistaminen (kuva B)

• Käytä aina koneeseen sopivaa laikkaa, jonka halkaisija on Ø100mm / Ø115mm / Ø125mm ja sylinterin halkaisija 16 / 22 / 22 mm. Laikan paksuuden on oltava 6 mm hiomalaikan kohdalla ja 3 mm leikkauslaikan kohdalla. Asennettu laikka ei saa koskettaa suojukseen.

Asentaminen

• Aseta kone pöydälde suojus (3) ylöspäin osoittäen.
• Asenna laippa (9) karaan (8).
• Asenna laikka (10) karaan (8).
• Pidä karan lukituspainiketta (1) alhaalla ja kiristä kiinnitysmutteri (11) tiukasti karaan (8) ruuviavainta (12) kayttäen.

Poistaminen

• Aseta kone pöydälde suojus (3) ylöspäin osoittäen.

• Pidä karan lukituspainiketta (1) alhaalla ja lóysää kiinnitysmutteri (11) ruviavainta (12) käyttaen.

• Poista laikka (10) karasta (8).
• Pidä karan lukituspainiketta (1) alhaalla ja kiristä kiinnitysmutteri (11) ruuviavainta (12) kayttäen.

3.KAYTTÖ

Varmista, etta tyostokappaletta tuetaan oikeaoppisesti tai etta se on kiinnitety ja pida virtajohto kaukana työalueelta.

Päälle ja pois päältä kytkeminen (kuva A)

• Kytke kone pälle painamalla virtakytkintä (2).
• Kytke kone.POIS paalta vapauttamalla virtakytkin (2).

Pidä konetta kaukana työstkappaleesta sen päälle ja.POIS paälta kytkemisen aikana, koska laikka voi vaurioittaa työstkappaletta.

Kiinnitta tyostokkappale hyvin tai varmista muulla tavoin, etta se ei voi liikkua kayton aikana.
- Tarkista laikat saannollisesti. Kuluneet laikat heikentavat koneen tehoa. Vaihda ajoissa uuteen laikkaan.
- Kytke kone aina ensin pois päältä kayton jälkeen ennen pistokkeen irrottamista pistorasiasta.

Purseenpoisto (kuva C)

Kallistuskulma 30^ - 40^ mahdollistaa parhaat tulokset purseenpoiston aikana. Siirra konetta taakse- ja eteenpain kevell paineella. Taten estat tyostokappaleen varimuutokset tai kuumentumisen lian kuumaksi ja epatasaisuksien syntymisen.

Älä koskaan käytä leikkauslaikkkoja purseuenpoistoon!

Leikkaaminen (kuva D)

Erityistä suljettua suojusta on käytettvä
leikkaamiseen (ei sisally pakkaukseen).
Säilytä hyvä kosketus työstkappaleeseen
tarinan estämiseksi, alä kallista tai käytä
painetta leikkaamisen aikana. Käytä kohtalaista
painetta käytön aikana työstettävän materiaalin
mukaan. Alä hidasta laikkaa kohdistamalla sihen

vastapainetta sivusuunnassa. Leikkaussunta on tärkeä. Koneen tulee aina toimia leikkaussuntaa vastakkaiseen suuntaan. Älä koskaan siirä konetta toiseen suuntaan! Kone voi muutoin juuttua leikkaukseen, aiheuttaa takaisiniskun ja hallinnan menetyksen.

Vinkkejä optimaalista käytöä varten

Kiinnitaytostokappalepaikoilleen.Kayt puristuslaitettpienien tostokappaleiden kohdalla.
- Pidä koneesta kiinni molemmilla käsillä.
Kytke kone toimintaan.
- Odota, kunnes kone on saavuttanut tayden nopeuden.
- Asenna laikka koneeseen.
- Siirra konetta hitaasti tyostokappaletta pitkin, painaa laikkaa hyvin tyostokappaletta vasten.
- Alä kohdista koneeseen liikaa painetta. Anna koneen hoitaa tehtävä.
- Sammuta kone ja odota, kunnes se pysahtyy kokonaan ennen kuin asetat koneen alas.

4.HUOLTO

Pistokkeen vaihto (koskee vain Isoa-Britanniaa)

Jos laitteeseen liitetty valettu 3-nastainen pistoke on vaurioitunut ja sen vaihto on tarpeen, se tulee havittaa oikeaoppisesti ja vaihtaa hyväksyttyyn BS 1363/13A sulakkeella varustettuun pistokkeeseen ja seuraavia johdotusohjeita on noudatettava. Virtajohdon johtimet on varikoodattu seuraavasti: sininennollajohdin ruskeajannitteenalainenjohdin

Koska laitteen virtajohdon johtimien varit eivat valttamatta vastaa pistokteen liitantojen varimerkintoja, toimi seuraavasti:

• Sininen johdin tulee liittäa kirjaimella N tai mustalla varillä merkittyyn liitantaan.
  Ruskea johdin tulee liittä kirjaimella L tai punaisella varillä merkittyyn liitantaan.

Sammuta kone ja irrota pistoke sahkoverkosta aina ennen puhdistusta ja huoltoa.

Puhdista koneen ulkokuoret saannollisesti pehmealli liinalla, mieluiten jokaisen kayttokerran jalkeen. Varmista, etta tuuletsaukoissa e ie olpolya tai likaa. Poista vaikeat tahr katyttamalla saippuavaahtoon kostutettua pehmea liinaa.

Alä käytä liuottimia, kuten bensiiniä, alkoholia, ammoniakkia jne. Vastaavat kemikaalit vauroittavat synteettisä componentteja.

Virtajtojen vaihto

Jos virtajohto on vauroitunut, se tulee vaihdattaa valmistajalla, valmistajan huoltopalvelussa tai vastaavalla patevallä asiantuntijalla vaarojen valttamiseksi.

Hiiliharjojen tarkistaminen ja vaihtaminen (kuva A ja G)

Jos hiilharjat ovat kuluneet, ne tulee vaihdattaa valmistajan asiakaspalvelussa tai vastaavalla patevallä asiantuntijalla.

Käytä ainoastaan alkuperäisia hiiliharjoja.

• Poista hiiliharjan kannet (4) kiertämällä ruuvi auki, avaa kansi nostamalla se pois koneesta.
  Vapauta jousi (14) hiilharjasta ja pidä jousi (14) paikoillaan ruuvimeisselillä. Poista hiilharja (15) vastaavasta pidikkeestä (pidä kuparijohto (16) kiinni koneessa).
• Pidä jousi (14) paikoillaan ja aseta uusi hiilharja pidikkeen sisään.
  Vapauta jousi (14) takaisin paikoilleen ja varmista, etta se pitaa harjan paikoillaan (kuvan G mukaisesti).
• Löysää ruuvia (13), joka vapauttaa vanhan harjan kuparijohdon (16). Kiristä ruuvi (13) uudelleen varmistamalla, etta uuden hiiliharjaksen kuparijohto (16) on valissä.
• Aseta kansi (4) takaisin paikoilleen varmistamalla, ettei johtoja jää välin ja kiristä ruuvi.
  Vaihda aina molemmat hiilharjat samanaikaisesti.
• Anna koneen käydä kuormittamalla nopeudella 15 minuutin ajan uusien hiilharjojen asentamisen jälkeen.

TAKUU

Takuehdot loytyvat erillisestata takuukortista.

YMPÄRISTÖ

Vialiset ja/tai havitetyt sahkö- ja elektroniset laitteet tulee viedä asianmukaisin erilliskerayksiin.

Vain EU-maat

Alä havitta sähkötyokaluja kotitalousjätteen mukana. Sahko- ja elektroniikkalaitteita koskevan direktiivn 2012/19/EU ja vastaavien kansallisten lakien mukaisesti sähkötyokalut tuleh havittä erilliskerayksessä ja ymparistöystavallisesti niiden käytöän paatyttyä.

Tuotteeseen ja ohjekirjaan voidaan tehdä muutoksia. Teknisin tietoin voidaan tehdä muutoksia ilmoituksetta.

VINKELSLIPER

AGM1093P 750W 100mm

AGM1094P 750W 115mm

AGM1095P 950W 125mm

Ogles suku pärbaude un nomaina

ohutusteavetjauhiseid.Ohutusteabe

1. Völlilukustusnupp
2. Käivitusluliti
3. Kaitsekate

Joon.B

1. Voll
2. Paigaldusäärik
3. Ketas (ei kuulu komplekti)
   11.Kinnituskruvi
   12.Mutrivoti
   13.Kulgkaepide

Osade vahetamine
