BRUKSANVISNING DEEBOT MINI ECOVACS

Bruksanvisningen finns på fler språk på: https://www.ecovacs.com

Du finner bruksanvisningen på flere språk på: https://www.ecovacs.com

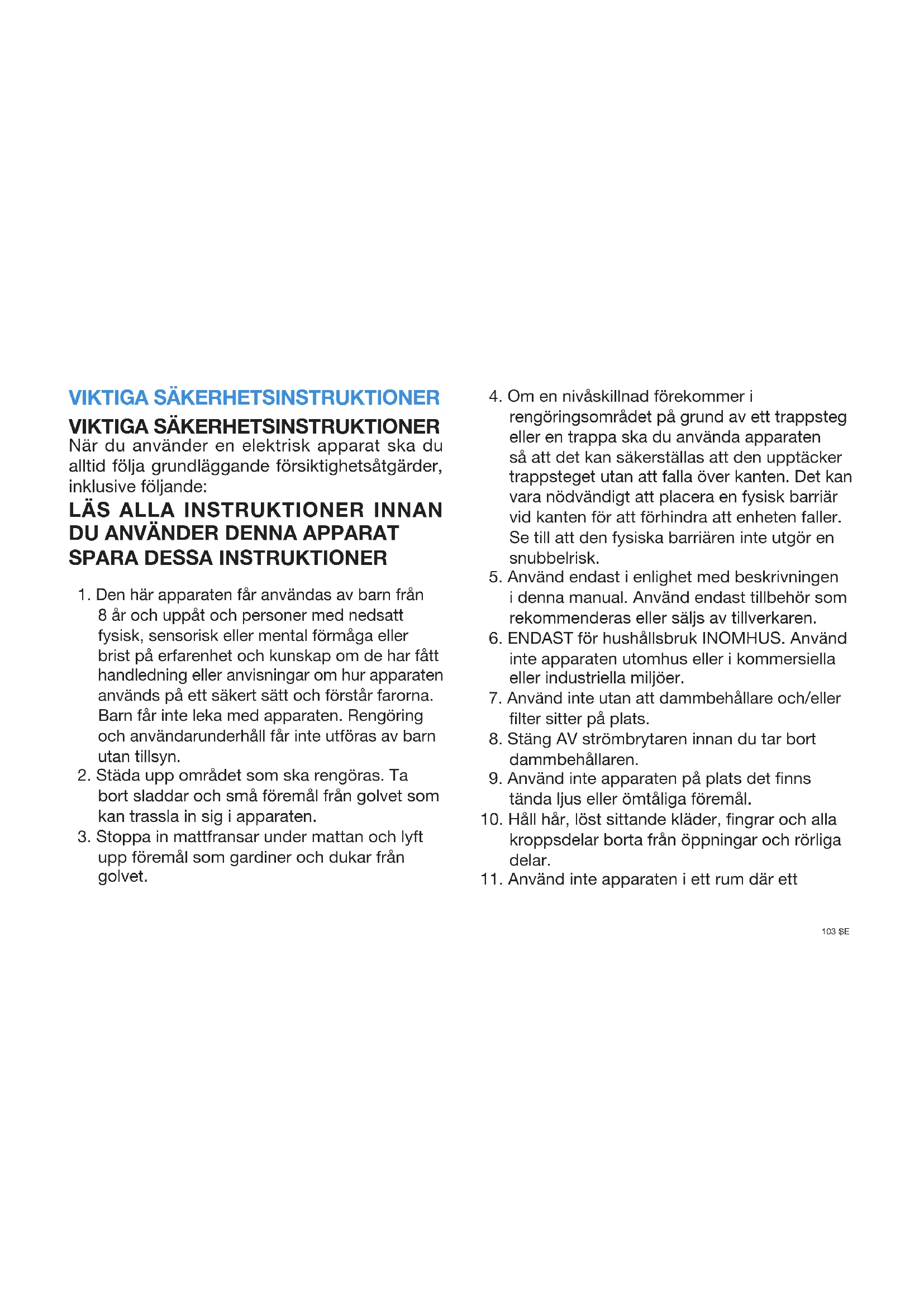

1. Den här apparaten får användas av barn från

8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de har fått handledning eller anvisningar om hur apparaten används på ett säkert sätt och förstår farorna. Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.

2. Städa upp området som ska rengöras. Ta

bort sladdar och små föremål från golvet som kan trassla in sig i apparaten.

3. Stoppa in mattfransar under mattan och lyft

upp föremål som gardiner och dukar från golvet.

När du använder en elektrisk apparat ska du alltid följa grundläggande försiktighetsåtgärder, inklusive följande:

4. Om en nivåskillnad förekommer i

rengöringsområdet på grund av ett trappsteg eller en trappa ska du använda apparaten så att det kan säkerställas att den upptäcker trappsteget utan att falla över kanten. Det kan vara nödvändigt att placera en fysisk barriär vid kanten för att förhindra att enheten faller. Se till att den fysiska barriären inte utgör en snubbelrisk.

5. Använd endast i enlighet med beskrivningen

i denna manual. Använd endast tillbehör som rekommenderas eller säljs av tillverkaren.

6. ENDAST för hushållsbruk INOMHUS. Använd

inte apparaten utomhus eller i kommersiella eller industriella miljöer.

7. Använd inte utan att dammbehållare och/eller

filter sitter på plats.

8. Stäng AV strömbrytaren innan du tar bort

9. Använd inte apparaten på plats det finns

tända ljus eller ömtåliga föremål.

10. Håll hår, löst sittande kläder, fingrar och alla

kroppsdelar borta från öppningar och rörliga delar.

11. Använd inte apparaten i ett rum där ett104SE

spädbarn eller barn sover.

12. Använd inte apparaten på våta ytor eller ytor

13. Låt inte apparaten plocka upp stora föremål

såsom stenar, stora pappersbitar eller andra föremål som kan täppa igen apparaten.

14. Använd inte apparaten för att ta upp

lättantändliga eller brännbara material såsom bensin eller toner för skrivare eller kopieringsmaskiner, och använd inte i områden där sådana material kan finnas.

15. Använd inte apparaten för att ta upp något

som brinner eller ryker, t.ex. cigaretter, tändstickor, het aska eller annat som kan orsaka brand.

16. Placera inga föremål i sugintaget. Använd

inte om sugintaget är blockerat. Håll intaget rent från damm, ludd, hår och annat som kan minska luftflödet.

17. Om nätsladden är skadad måste den bytas

ut av tillverkaren, dess serviceagent för att undvika fara.

18. Stäng AV strömbrytaren innan du rengör eller

underhåller apparaten.

19. Den typ av litiumbatteri som är lämplig för

CH24B7 har max. 4 celler, max. nominell spänning på DC 14,4V och nominell kapacitet på 3200mAh. Batteriet måste avlägsnas och kasseras i enlighet med lokala lagar och förordningar innan apparaten kasseras.

20. Kassera använda batterier i enlighet med

lokala lagar och förordningar.

21. Bränn inte apparaten även om den är allvarligt

skadad. Batterierna kan explodera i en brand.

22. Apparaten måste användas i enlighet med

anvisningarna i denna användarmanual. Ecovacs Home Service Robotics kan inte hållas ansvarigt eller ansvarigt för skadestånd eller skador som orsakats av felaktig användning.

23. Roboten innehåller batterier som endast kan

bytas av utbildad personal. Kontakta kundtjänst för att byta batteri i roboten.

24. Se till att strömkällans spänning matchar

den strömspänning som anges på OMNI- stationen.

25. Använd endast det laddningsbara

originalbatteriet och OMNI-stationen som medföljer apparaten från tillverkaren. Ej uppladdningsbara batterier är förbjudna.105 SE

26. Se till att inte skada nätsladden. Dra eller bär

inte apparaten eller OMNI-stationen i sladden, använd inte sladden som handtag, stäng inte en dörr på sladden och dra inte sladden runt vassa kanter eller hörn. Kör inte apparaten över sladden. Håll sladden borta från heta ytor.

27. Använd inte OMNI-stationen om den är

skadad. Strömförsörjningen ska inte repareras eller användas längre om den är skadad eller defekt.

28. Använd inte med en skadad nätsladd eller

skadat uttag. Använd inte apparaten eller OMNI-stationen om den inte fungerar som den ska, har tappats, skadats, lämnats utomhus eller varit i kontakt med vatten. Den måste repareras av tillverkaren eller dess servicerepresentant för att undvika fara.

29. Kontakten måste dras ut ur uttaget före

rengöring eller underhåll av OMNI-stationen.

30. Ta bort apparaten från OMNI-stationen och

stäng AV apparatens strömbrytare innan du tar bort batteriet för att kassera apparaten.

31. Om du inte använder OMNI-stationen under

en längre tid, koppla ur den.

32. Om roboten inte ska användas under en

längre tid, stäng AV den för förvaring och koppla ur OMNI-stationen.

33. VARNING – Tillsätt endast rent vatten i den

den löstagbara enhet, CH24B7, som medföljer apparaten. För att uppfylla kraven för RF-exponering ska ett avstånd på 20cm eller mer upprätthållas mellan denna enhet och personer när enheten används. För att säkerställa regelöverensstämmelse rekommenderas inte drift på kortare avstånd än detta. Antennen som används för denna sändare får inte placeras tillsammans med annan antenn eller sändare. Uppdatering av enheten Vanligtvis uppdateras vissa enheter varannan månad, men det är inte alltid så exakt. Vissa enheter, särskilt de som såldes för mer än tre år sedan, uppdateras bara om en kritisk sårbarhet hittas och åtgärdas. Se till att roboten alltid är ansluten till ett nätverk för att de smarta funktionerna ska fungera korrekt.106SE Klass II Kortslutningssäker säkerhetsisoleringstransforma tor Omkopplingsläge för strömförsörjning Endast för inomhusbruk Likström Växelström Läs instruktionerna innan du laddar. Polaritet för laddningsporten Tidsfördröjd miniatyrsäkringslänk Fjärrövervakningen är avsedd för absolut privat användning av icke-offentliga, privatägda platser för rent självskydd och endast för en enda kontroll. Var medveten om de lokala dataskyddsbaserade juridiska skyldigheterna vid användning. Ingen övervakning av offentliga platser, särskilt med hemliga avsikter och/eller från arbetsgivarens sida utan motiverade skäl. Sådan omotiverad användning sker endast på användarens risk och ansvar. Redogörelse för EU-överensstämmelse Information om bortskaffande för användare av avfall som utgörs av elektrisk och elektronisk utrustning Den här symbolen på produkten eller dess förpackning visar att begagnade elektriska och elektroniska produkter inte får blandas med osorterat kommunalt avfall. För en korrekt hantering är det ditt ansvar att kassera din maskin genom att lämna in den på ett avsett insamlingsställe. Om du gör dig av med denna produkt på rätt sätt sparar du värdefulla resurser och förebygger eventuella negativa effekter på människors hälsa och miljön som annars skulle kunna uppstå till följd av olämplig avfallshantering. Om du vill lämna tillbaka din använda enhet kan du använda retur- och insamlingssystemen eller kontakta återförsäljaren där produkten köptes, vilket är kostnadsfritt. Kontakta din lokala myndighet för mer information om närmaste avsedda insamlingsplats. Påföljder kan tillämpas för felaktigt bortskaffande av detta avfall, i enlighet med nationell lagstiftning.107 SE Information om avfallshantering för användare av begagnade batterier Den här symbolen anger att batterier och ackumulatorer som är uttjänta inte får blandas med osorterat kommunalt avfall. Ditt deltagande är en viktig del av arbetet med att minimera batteriers och ackumulatorers inverkan på miljön och människors hälsa. För korrekt återvinning kan du återlämna denna produkt eller de batterier eller ackumulatorer som den innehåller till din leverantör eller till en avsedd insamlingsplats, vilket är kostnadsfritt. Om du gör dig av med denna produkt på rätt sätt sparar du värdefulla resurser och förebygger eventuella negativa effekter på människors hälsa och miljön som annars skulle kunna uppstå till följd av olämplig avfallshantering. Påföljder kan tillämpas för felaktigt bortskaffande av detta avfall i enlighet med nationell lagstiftning. Det finns separata insamlingssystem för förbrukade batterier och ackumulatorer. Kassera batterier och ackumulatorer på rätt sätt på din lokala avfallsinsamlings-/återvinningscentral. Direktivet om begränsning av användningen av vissa farliga ämnen (RoHS) Direktiv om radioutrustning Auktoriserad europeisk representant: Ecovacs Home Service Robotics Co., Ltd. försäkrar härmed att hela produkten inklusive delar (kablar, sladdar och så vidare) uppfyller kraven i RoHS- direktivet 2011/65/EU och ändringen kommissionens delegerade direktiv (EU) 2015/863 om begränsning av användningen av vissa farliga ämnen i elektriska och elektroniska produkter (”RoHS-omarbetningen” eller ”RoHS 2.0”). Ecovacs Home Service Robotics Co., Ltd. försäkrar härmed att den produkt som anges i detta avsnitt uppfyller de grundläggande kraven och andra relevanta bestämmelser i direktivet om radioutrustning 2014/53/EU. Ecovacs Home Service Robotics Co., Ltd. försäkrar härmed att produkten uppfyller de grundläggande kraven och andra relevanta bestämmelser i RoHS- direktivet 2011/65/EU och ändringen kommissionens delegerade direktiv (EU) 2015/863, direktivet om radioutrustning 2014/53/EU. Förklaringen om överensstämmelse kan läsas på följande adress: https://www.ecovacs.com/global/ compliance. ECOVACS Europe GmbH Holzstrasse 2 | D-40221 Düsseldorf | Germany108SE PAKETKOMPONENTER

Förpackningens innehåll

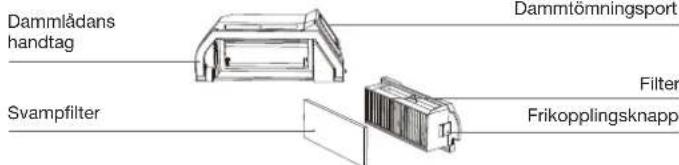

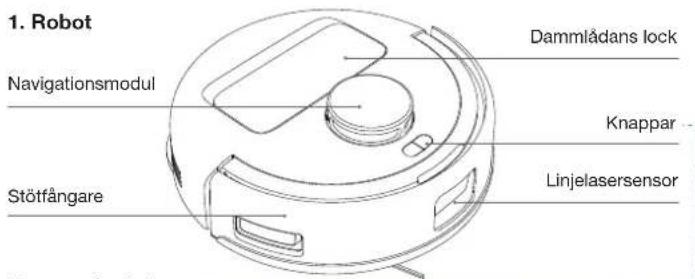

Produktdiagram Robot OMNI-station Bas Bruksanvisning Observera: Siffrorna i den här bruksanvisningen är endast för referens och kan skilja sig från apparaten. Produktens design och specifikationer kan ändras utan föregående meddelande. Sidoborste Strömsladd

Dammlådans lock Stötfångare Knappar Linjelasersensor Navigationsmodul

2. Vy bakifrån av undersidan

Drivhjul Universalhjul Sidoborste Mattavkänningssensor Huvudborste Trappsensorer Spärrar för frigöring av borsten Monteringsspår för montering av moppdynor Knappar på roboten: Tryck: Avsluta/återvänd till stationen Tryck och håll ner: Självrengöring i stationen (endast tillgängligt när roboten är i stationen) Tryck: Växla Start/Paus/Fortsätt Tryck och håll ner: Ström på/Ström av + Tryck och håll ner: BarnlåsBruksanvisning109 SE Laddningskontakter

3. Inuti roboten (Under dammlådans lock)

Knapp för ÅTERSTÄLLNING Tryck: Nätverksinställningar Tryck och håll ner: Återställ Nätverksinställningar: Tryck på knappen för ÅTERSTÄLLNING så kommer du att höra en röstuppmaning om att ansluta roboten till Appen. Återställ standardinställningar: Tryck på knappen för ÅTERSTÄLLNING och håll nere. När du hör röstuppmaningen spelas startmusiken och roboten återställs till standardinställningarna.

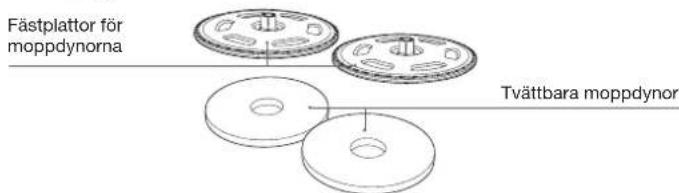

Fästplattor för moppdynorna Tvättbara moppdynor Kantsensor

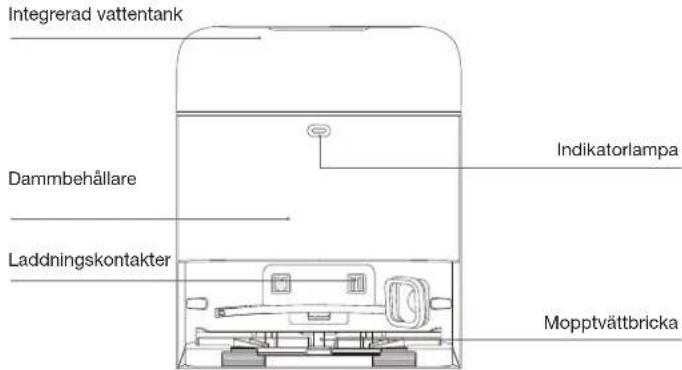

6. OMNI-station (framifrån)

Integrerad vattentank Dammbehållare Observera

Indikatorlampa Mopptvättbricka Laddningskontakter

• Blinkar rött: Se anledningen i ECOVACS HOME-appen.

• Om roboten inte laddas ska du torka av laddningskontakterna med en ren och torr trasa. Handtag för dammpåse110SE

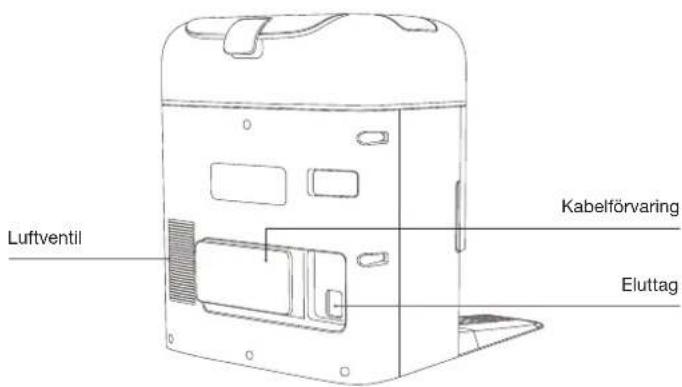

8. OMNI-station (bakifrån)

Luftventil Eluttag Kabelförvaring Namn Funktionsbeskrivning Navigationsmodul Baserat på triangulering mellan den utgående lasern och den mottagna lasern som reflekteras från objekt i närheten beräknar navigationsmodul algoritmerna det exakta avståndet mellan roboten och närliggande objekt. När roboten rör sig bestäms positionerna för omgivande föremål för att skapa en rumslig karta över dess omgivning. Mätområdet är 6m. Linjelasersensor Laseravståndsmätning används för att mäta avståndet mellan roboten och omgivande föremål inom 0,3 m genom att sända ut laserstrålar och detektera reflekterat ljus. När sensorn känner av ett föremål i närheten som överskrider den maximala höjden svänger roboten automatiskt för att undvika det. Trappsensorer Med infraröd avståndsmätning mäter de infraröda sensorerna på robotens undersida avståndet mellan dess undersida och marken. Roboten rör sig inte framåt när det finns trappor framför den (t.ex. när höjden till den vita ytan är 70mm eller mer, eller när höjden till den svarta ytan är 55mm eller mer), och det identifierade avståndet överstiger det förinställda avståndet vilket aktiverar därmed funktionen för att förhindra fall. Mattavkänningssensor Sensorn avger ett ultraljud på 300kHz vars energi absorberas av mattan, vilket får den reflekterade energin att bli lägre än tröskelvärdet. På så vis upptäcker roboten mattor. I ECOVACS-laboratoriet identifieras mer än 50 typer av matta som finns på marknaden. Krocksensor Med Optocoupler Switch-principen undviker roboten hinder när den är på väg att krocka. Kantsensor Med infraröd mätning kan kantsensorn upptäcka avståndet mellan roboten och föremål vid sidan om den. När det finns en vägg eller ett hinder på höger sida utför roboten kantstädning för att inte missa något område och för att förhindra kollisioner.

10. Översikt över sensorer

Indikator Ljusindikatorer Status Robot Andas vitt Laddar Fast vitt sken Fulladdad/Kör/Paus Fast röd Låg batterinivå Blinkande röd Larm Station Fast vitt sken Standby/kör Blinkande röd Problem Slocknar Strömavbrott/Djupt viloläge111 SE FÖRSTA INSTÄLLNING OCH ANVÄNDNING För att städa så stor yta som möjligt ska du placera möbler såsom bord, stolar och golvfläktar på deras rätta plats och ställa undan låga föremål, t.ex. vågar, innan du använder roboten. Öppna alla rumsdörrar för att hjälpa roboten utforska ditt hem fullt ut under den första användningen. Om du tar bort moppdynan växlar roboten automatiskt till endast dammsugning. Städa upp området som ska städas Öppna dörrar och hjälp DEEBOT att utforska Placera en fysisk barriär vid kanten av en nivåskillnad, t.ex. trappor och trappsteg, för att förhindra att roboten faller över kanten. Förhindra att DEEBOT faller

Anmärkningar före rengöring Plocka upp föremål såsom sladdar, kläder och tofflor från golvet för att förbättra rengöringseffektiviteten. Innan du använder produkten på en matta med fransar i kanterna, stoppa in fransarna under mattan. Stå inte i trånga utrymmen, t.ex. korridorer, för att undvika att blockera navigationsmodul.

2. Montering och placering av stationen

Observera:• Om det finns reflekterande föremål såsom speglar och golvlister nära stationen bör de nedre 14cm av föremålen täckas. • Placera inte stationen i direkt solljus.• Placera stationen på en plats med en stark Wi-Fi-signal för en bättre användarupplevelse.• Använd inte apparaten på våta ytor eller ytor med stående vatten.• Torka inte av roboten eller stationen med en fuktig trasa och använd inga vätskor. Placera OMNI-stationen mot en vägg på en jämn, hård yta. Placera inga föremål inom 0,05 m på vardera sidan och 0,8 m framför.

• Du rekommenderas att använda ECOVACS DEEBOT rengöringslösning (säljs separat). Du kan köpa den i ECOVACS HOME-appen eller via https://www. ecovacs.com.

• Använd endast ECOVACS DEEBOT rengöringslösning för att undvika funktionsfel.

• Använd en ren, torr trasa för att torka bort vattnet på tankens yta innan du sätter den på plats.

• Se till att tankpluggen i inloppet för rent vatten är ordentligt stängd och att locket för avloppsvattenutloppet är ordentligt förseglat före användning.

• Eventuella vattenmärken i vattentankarna är från funktionstester. Använd det med tillförsikt. Ta ut den integrerade vattentanken, ta bort tankpluggen och fyll tanken med vatten upp till den rekommenderade vattennivån. Sätt i kontakten och sätt tillbaka tanken för rent vatten.

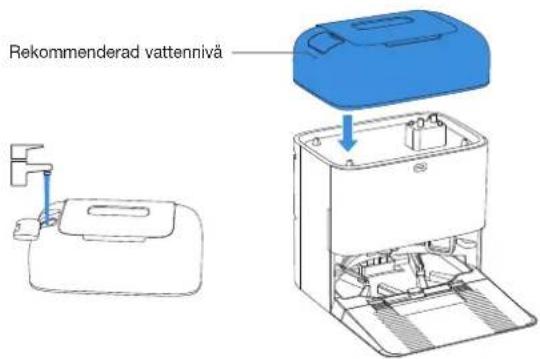

Påfyllning av den integrerade vattentanken Observera: Följ anvisningarna i appen för att slutföra registrering, inloggning och anslutning.

1. Ladda ner appen genom att skanna QR-koden under det övre locket.

2. Sök efter ”ECOVACS HOME” i App Store eller Google Play för att ladda ner

appen. För att få tillgång till alla tillgängliga funktioner rekommenderas det att du styr din robot via ECOVACS HOME-appen. Under dammlådan ECOVACS HOME Rekommenderad vattennivå113 SE Wi-Fi-indikatorlampa (på/av-knapp) Information om nätverksgränssnittet Långsamt blinkande vitt ljus Bortkopplad från Wi-Fi Snabbt blinkande vitt ljus Ansluter Fast vitt ljus Ansluten till Wi-Fi Namn Beskrivning Wi-Fi* Underlätta överföringen av data mellan appen och roboten och göra det möjligt att styra roboten via appen. ECOVACS HOME- appen ECOVACS-produkter erbjuder smarta funktioner såsom nätverksinstallation, kartläggning och val av rengöringsläge (specifikt för varje produkt). För att kunna använda de här funktionerna måste du ladda ner och använda den officiella ECOVACS HOME- appen.

Anslut DEEBOT till appen Wi-Fi-nätverkskrav:

• Du använder ett 2,4GHz eller 2,4/5 GHz blandat nätverk.

• Din router stöder 802.11b/g/n och IPv4-protokollet.

• Använd inte VPN (virtuellt privat nätverk) eller en proxyserver.

• Använd inte ett dolt nätverk.

• WPA och WPA2 med TKIP-, PSK-, AES/CCMP-kryptering.

• WEP EAP (Enterprise Authentication Protocol) stöds inte.

• Använd Wi-Fi-kanalerna 1-11 i Nordamerika och kanalerna 1-13 utanför Nordamerika (se lokala tillsynsmyndigheter).

• Om du använder en nätverksförlängare/-repeater är nätverksnamnet (SSID) och lösenordet desamma som för ditt primära nätverk.

• Aktivera WPA2 på din router. Tryck och håll ner , placera sedan roboten framför stationen som är ansluten till strömförsörjningen.

Starta roboten Tänk på att intelligenta funktioner som fjärrstart, röstinteraktion, 2D-kartvisning och kontrollinställningar samt anpassad rengöring (beroende på apparaten) kräver ECOVACS HOME-appen, som uppdateras ständigt. Du måste godkänna vår integritetspolicy och vårt användaravtal så att vi kan behandla vissa av dina väsentliga och nödvändiga uppgifter innan du kan använda vissa funktioner i ECOVACS HOME-appen för att styra enheten. Om du inte samtycker till vår integritetspolicy och vårt användaravtal är sådana funktioner inte tillgängliga. Du kan dock fortfarande använda apparatens grundläggande funktioner för manuell drift.

• Robotdammsugarna i DEEBOT-serien är avsedda för städning i hemmet. Ett Wi-Fi-nätverk i hemmet krävs för drift och du kan kongurera DDOS-skydd via routerinställningarna. Tryck och håll ner114SE Se till att roboten är i stationen och är fulladdad före första städningen. Tryck på på roboten för att starta. Du kan också starta den från ECOVACS HOME- appen eller med röststyrning.

1. Starta kartläggning

När du skapar en karta för första gången, bör du följa efter roboten och hjälpa den med smärre problem. Roboten kan fastna under möbler. Se följande lösningar:

Höj lägre möbler om möjligt;

Ställ in en virtuell gräns via appen. Roboten kan ha problem med att registrera mattor när den kartlägger. Det löser du på följande sätt: Innan kartläggningen kan du ta bort moppdynan så att roboten kan köra in i rum med mattor och kartlägga.

Användning av DEEBOT

• Roboten återgår automatiskt till stationen för dammuppsamling och mopptvätt, utan manuella ingrepp.

• Roboten känner av golvtyp under städningen och undviker automatiskt mattor. För bästa resultat ska du inte använda roboten på mattor. Det rekommenderas att mattor viks upp under städning. Observera:

• Ta inte bort de tvättbara moppdynorna ofta.

• Repa inte moppdynornas fästplattor med en trasa eller andra föremål.

• Byt ut moppdynorna i tid enligt anvisningarna från appen. Utforska fler tillbehör i ECOVACS HOME-appen eller på https://www.ecovacs.com.

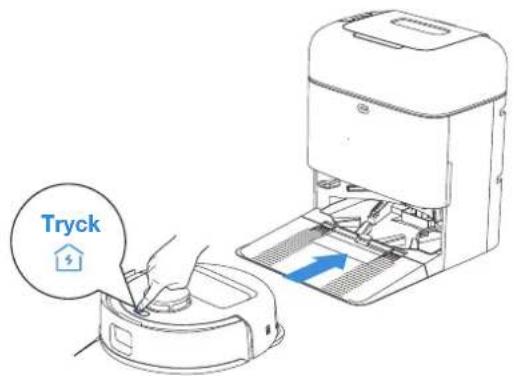

Slå på och ladda DEEBOT Använd ECOVACS HOME-appen eller tryck på roboten för att låta roboten docka för laddning. Observera:

• Roboten kan inte laddas när den är avstängd.

• När roboten inte används bör den vara påslagen och laddas.

• Det rekommenderas att påbörja städning från stationen. Flytta inte stationen under pågående städning. Tryck Tryck115 SE Tryck på på roboten för att pausa den när den används. Du kan också använda ECOVACS HOME-appen för att pausa roboten.

När roboten har pausats en stund släcks alla indikatorlampor. Aktivera roboten genom att trycka på .

Använd ECOVACS HOME-appen för att återkalla roboten eller tryck på -knappen på roboten för att låta roboten docka för laddning.

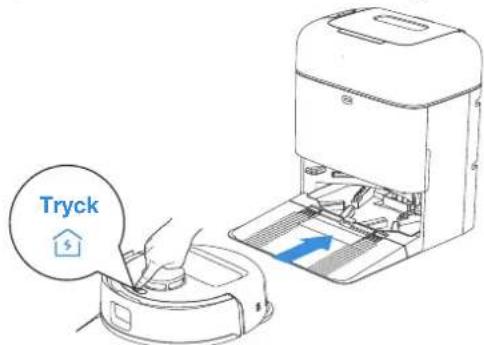

5. Tillbaka till stationen

Roboten försätts i djupt viloläge om den stannar utanför stationen i cirka 5 timmar för att skydda batteriet. Försök att starta om roboten för att återaktivera den.

För att hålla roboten igång med bästa möjliga prestanda ska du utföra underhåll och byta ut delar med följande tidsintervall: Robotens delar Underhållsfrekvens Utbytesfrekvens Tvättbar moppdyna / Varje/varannan månad Dammpåse / När det anges i appen Sidoborste Varannan vecka Var 3–6:e månad Huvudborste Varje vecka Var 6–12:e månad Filter Varje vecka Var 3–6:e månad Linjelasersensor Universalhjul Trappsensorer Stötfångare Laddningskontakterna på DEEBOT Laddningskontakter på OMNI- stationen Navigationsmodul Ungefär varje månad

Integrerad vattentank Varje månad / Dammbehållare Varje månad / Stationens hölje och undersida Varje månad / Observera: Se fler tillbehör i ECOVACS HOME-appen eller på https://www. ecovacs.com.

Underhåll dammlåda och filter

2. Öppna lternätet och ta bort ltret

1. Öppna dammlådans lock och töm den.

3. Rengör damm från båda sidor av lternätet.117 SE

• Skölj filtret med vatten enligt bilden.

• Rengör inte filtret med fingrarna eller en borste. Observera: Låt ltret torka helt före användning.

4. Skölj dammbehållaren och ltret med vatten och skaka av vattendropparna.

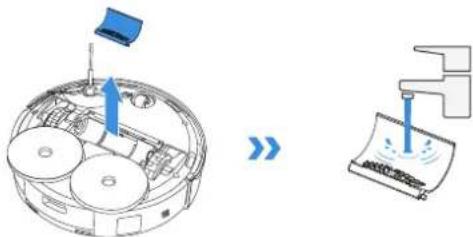

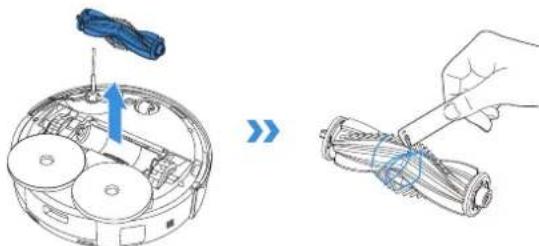

Rengöra huvudborsten

2. Ta bort och rengör huvudborsten.

3. Ta bort borstkammen, rengör den och torka den sedan torr.

Underhåll av huvudborste och sidoborste118SE

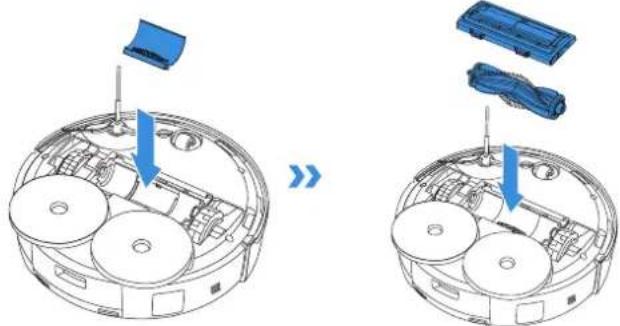

4. Installera borstkammen, huvudborsten och huvudborstens skydd.

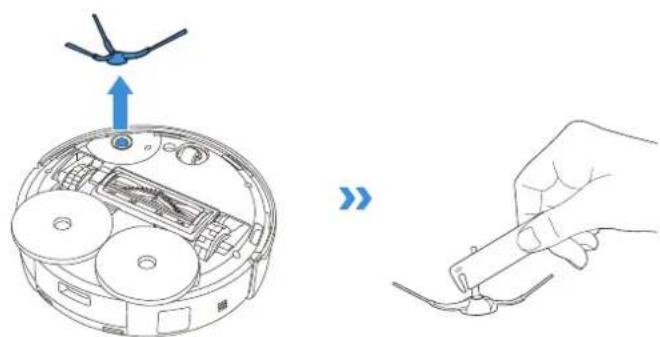

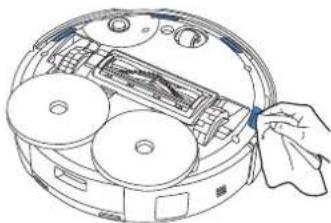

Rengöring av sidoborsten Ta bort och rengör sidoborsten. Rengör sensorfönstret

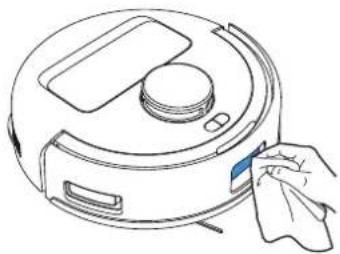

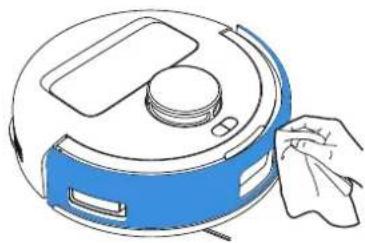

Underhåll andra komponenter Rengör stötfångaren Observera: Se fler tillbehör i ECOVACS HOME-appen eller på https://www. ecovacs.com.119 SE Observera:

• Se fler tillbehör i ECOVACS HOME-appen eller på https://www.ecovacs.com

• Torka av komponenterna med en ren, torr trasa. Använd aldrig en våt trasa. Använd inte rengöringsspray eller rengöringsmedel.

• Laddningskontakterna innehåller känsliga elektroniska komponenter. Rengör dem med en torr trasa. Undvik att använda en våt trasa för att förhindra vattenskador. Rengör laddningskontakterna Rengör trappsensorerna Rengör kantsensorn Rengör drivhjulen Rengör universalhjulet120SE

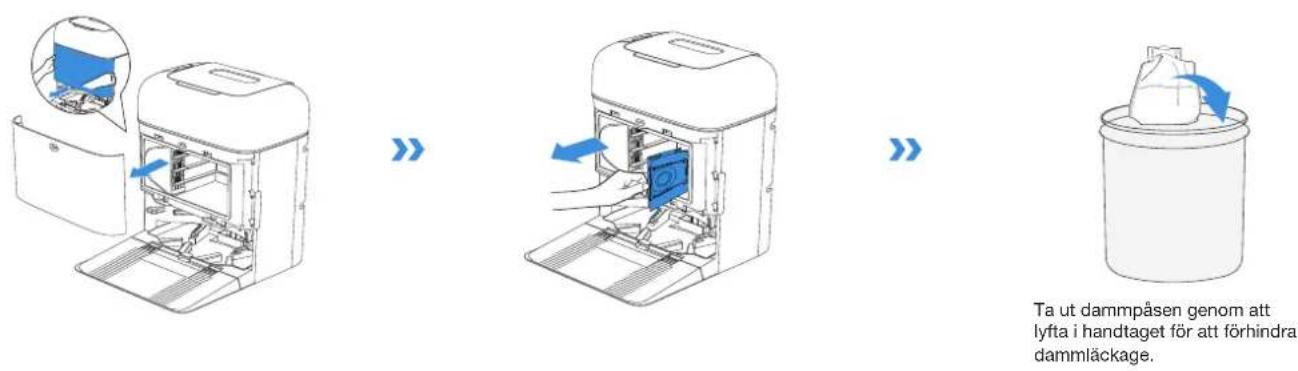

1. Kassera dammpåsen.

Ta ut dammpåsen genom att lyfta i handtaget för att förhindra dammläckage. 2. Rengör dammbehållaren med en torr trasa och sätt i en ny dammpåse. 3. Sätt in toppen av dammbehållarens lock i skåran och tryck ner den för att säkerställa att den är stängd.

Underhåll av dammlådan121 SE

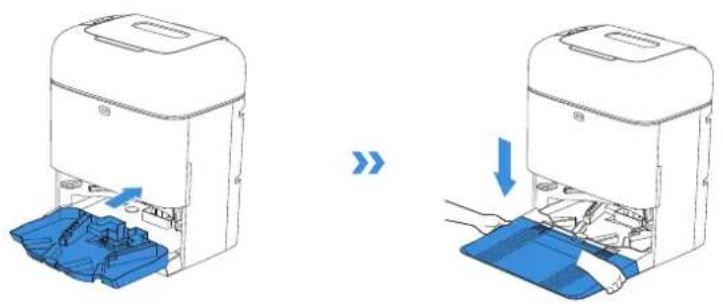

2. Installera den rengjorda basen och mopptvättbrickan.

1. Ta av basen och tvättbrickan för mopparna och rengör dem.

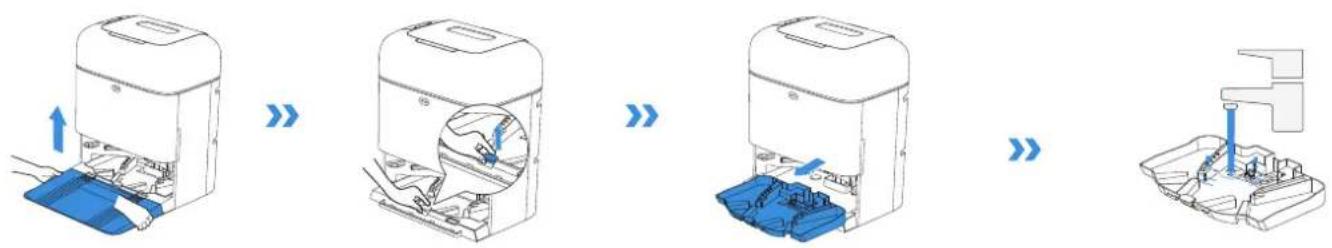

Underhåll av mopptvättbrickan Observera: Installera mopptvättbrickan korrekt för smidig drift.122SE Roboten kan inte laddas när den är avstängd. Ladda roboten fullt och stäng av den inför förvaring. Placera tillbaka roboten i stationen innan du trycker och håller ner för att stänga av roboten. Ladda om den var sjätte vecka för att förhindra att batteriet laddas ur alltför mycket.

• När roboten inte används rekommenderar vi att den ska vara påslagen och laddas.

• Om batteriet är överurladdat eller inte används under en längre tid kanske roboten inte kan laddas. Kontakta ECOVACS för att få hjälp. Ta inte isär den själv.

Förvaring Tryck och håll ner123 SE Om du stöter på följande under användning av apparaten, se tabellen nedan för lösningar. Nr Problem Möjliga orsaker Lösningar

Roboten kan inte ansluta till ECOVACS HOME-appen. Felaktigt Wi-Fi-namn eller lösenord har angetts. Ange rätt Wi-Fi-användarnamn och lösenord. Roboten har ingen Wi-Fi-täckning. Se till att roboten är inom räckhåll för din hem-Wi-Fi-signal. Försök att hålla dig så nära routern som möjligt. Roboten är inte i konfigurationsläge. Se till att roboten är ansluten till strömförsörjning och påslagen. Öppna locket och tryck på knappen för ÅTERSTÄLLNING. Roboten går in i konfigurationsläget när du hör en röstuppmaning. Det finns inget hem-Wi-Fi på Wi-Fi-listan.

1. Kontrollera om Wi-Fi-namnet innehåller specialtecken. Använd inte

specialtecken som ! @#& ¥%/\.

2. Använd inte ett 5GHz-nätverk.

Fel app installerad. Ladda ner och installera ECOVACS HOME-appen. Du använder inte ett 2,4GHz eller 2,4/5 GHz blandat nätverk. Roboten stöder inte 5 GHz-nätverk. Använd ett 2,4 GHz eller 2,4/5 GHz blandat nätverk. 2 Kartan har förlorats. Kartan kan gå förlorad om du flyttar på roboten när den städar. Ställ roboten framför stationen för att återställa kartan. Leta upp den lagrade kartan i Karthantering och tryck på ”Använd den här kartan” för att återställa den. Om problemet kvarstår, starta om kartläggningen. Att flytta roboten under pågående städning kan det leda till att kartan går förlorad. Flytta inte roboten under städning. Den automatiska rengöringen är inte avslutad. Se till att roboten automatiskt återgår till stationen efter rengöring.

Det går inte att skapa möbelkartan i appen. Om roboten flyttas under pågående rengöring kan det leda till att kartan går förlorad. Flytta inte roboten under rengöring. Automatisk rengöring är inte avslutad. Se till att roboten automatiskt återgår till stationen efter rengöring. 4 Sidoborsten faller av. Sidoborsten är inte korrekt installerad. Se till att du hör ett ”klick” när du installerar sidoborsten så att den säkert sitter fast.

Nr Problem Möjliga orsaker Lösningar

Ingen signal hittades. Roboten kan inte återvända till stationen. Stationen är inte korrekt placerad. Placera stationen korrekt enligt instruktionerna i avsnittet [Power on and Charge DEEBOT]. Stationen är strömlös eller har flyttats. Kontrollera att stationen är ansluten till ett eluttag. Flytta inte på stationen. Roboten startade inte rengöringen från stationen. Det rekommenderas att roboten påbörjar rengöringen från stationen. Vägen till dockningsstationen är blockerad. Om till exempel dörren till rummet med stationen är stängd. Håll vägen till dockningsstationen fri från hinder.

Roboten återvänder till stationen innan den har avslutat rengöringen. Rummet är för stort och roboten måste återvända till stationen för laddning. Aktivera Automatisk återstart. För mer information, följ instruktionerna i appen. Roboten kan inte nå vissa områden som är blockerade av möbler eller hinder. Ställ i ordning det område som ska rengöras genom att placera möbler och mindre föremål på deras rätt plats. 7 Roboten kan inte laddas. Roboten är inte påslagen. Tryck och håll ner på roboten för att aktivera den innan laddning. Laddningskontakterna på roboten är inte anslutna till de på stationen. Se till att robotens laddningskontakter är anslutna till stationen och att blinkar. Kontrollera om laddningskontakterna på roboten eller stationen är smutsiga. Rengör dem i enlighet med [Maintenance]- avsnitten. Stationen är inte ansluten till en strömkälla. Se till att stationen är ansluten till en strömkälla. Basen är inte korrekt installerad. Läs avsnittet [Quick start] för korrekt installation. Batteriet kommer att bli överurladdat om roboten inte används under en längre tid. Du rekommenderas att använda roboten regelbundet. Om batteriet inte kan laddas på grund av att det inte har använts på länge behöver du kontakta kundtjänst för hjälp.

Höga ljud under rengöring. Huvudborsten/sidoborsten är trasslig eller dammlådan/filtret är blockerat. Vi rekommenderar att huvudborsten, sidoborsten, dammlådan, filtret etc. rengörs regelbundet. Roboten är i Max-läge. Växla till standardläge.

Roboten fastnar medan den arbetar och stannar. Roboten har trasslat in sig i föremål på golvet (sladdar, gardiner, mattfransar etc.) Roboten kommer att försöka frigöra sig på olika sätt. Om den inte lyckas med detta, ta bort hindren manuellt och starta om. Roboten kan sitta fast under möbler med en ingång av liknande höjd. Placera ett fysiskt hinder eller ställ in en virtuell gräns via ECOVACS HOME-appen. Roboten har fastnat i ett trångt utrymme. Städa upp bostaden, placera ut ett fysiskt hinder eller ställ in en virtuell gräns via ECOVACS HOME-appen.125 SE Nr Problem Möjliga orsaker Lösningar

Roboten stöter på problem som en oordnad rutt, partiska rörelser, upprepad rengöring på samma ställen och missar små områden. (Om roboten tillfälligt missar ett stort område återvänder den dock automatiskt för att se till att det är noggrant rengjort). Föremål som kablar och tofflor på marken påverkar robotens normala drift. Innan rengöring, se till att avlägsna sladdar, tofflor och andra föremål på golvet så gott det går. Om områden missas under rengöringen återvänder roboten för att se till att de rengörs ordentligt. Ingrip inte (flytta t.ex. inte på roboten och blockera inte dess väg). Drivhjulen kan glida på golvet när roboten klättrar uppför trappsteg, över trösklar och över tröskellister, vilket kan påverka dess förmåga att navigera igenom hela hemmiljön. Det rekommenderas att dörren till det berörda området stängs och att det rengörs separat. Efter rengöring återgår roboten till sin startplats. Använd den här metoden med tillförsikt. På nyvaxade eller polerade golv samt på släta kakelplattor kan friktionen mellan drivhjulen och golvet minska. Vänta tills vaxet har torkat före rengöring. Beroende på variationer i olika hemmiljöer kan vissa områden inte rengöras. När dammsugnings- och moppläget är aktiverat undviker den mattor eftersom de hindrar inträde. Vik mattor eller ta bort moppdynan före rengöring. 11 Fjärrkontrollen är fördröjd. Svag Wi-Fi-signal, saktar ner videoladdningen. Du rekommenderas att använda roboten i områden med bra Wi-Fi- signal.

Roboten tömmer inte dammlådan när den har återvänt till stationen. Dammbehållaren är inte stängd. Stäng dammbehållaren. Funktionen för automatisk tömning har inte aktiverats i ECOVACS HOME-appen. Aktivera funktionen för automatisk tömning i ECOVACS HOME-appen. Dammpåsen är inte installerad i stationen. Installera dammpåsen och stäng dammbehållaren. Att manuellt flytta tillbaka roboten till stationen kanske inte utlöser funktionen för automatisk tömning. Vi rekommenderar att du låter roboten få återvända till stationen på egen hand. Flytta den inte för hand. I Stör ej-läget tömmer roboten inte dammlådan när den har återvänt till stationen. Stäng av Stör ej i ECOVACS HOME-appen eller starta dammtömningen manuellt. Om ovanstående orsaker har uteslutits kan det bero på en avvikelse i stationens komponenter. Kontakta kundtjänst för att få hjälp.

Roboten lyckas inte tömma dammlådan OMNI-stationen upptäcker minskad tömningseffektivitet. Byt ut dammpåsen enligt avsnittet [REGULAR MAINTENANCE] och stäng dammbehållaren. Om dammpåsen inte är full kan du ta ut den och sätta i den igen. Dammtömningsporten är blockerad av främmande föremål. Ta ut dammlådan och ta bort de främmande föremålen från dammtömningsporten.126SE Nr Problem Möjliga orsaker Lösningar

Insidan av dammbehållaren är smutsig. Små partiklar absorberas av dammbehållaren insida genom dammpåsen. Rengör insidan av dammbehållaren. Dammpåsen är trasig. Inspektera och byt ut dammpåsen.

Damm läcker när roboten är i drift. Dammtömningsporten är blockerad av främmande föremål. Ta ut dammlådan och ta bort de främmande föremålen från dammtömningsporten.

Moppdynornas fästplattor kan inte rotera. Fästplattorna är inte korrekt installerade. Installera moppdynornas fästplattor ordentligt. Tryck in moppdynan i monteringsspåren för montering av moppdynan tills du hör ett ”klick”. Moppdynornas fästplattor blockeras av främmande föremål. Ta bort främmande föremål. 17 Drivhjulen har fastnat. Drivhjulen är intrasslade eller har fastnat på grund av främmande föremål. Rotera och tryck på drivhjulen för att kontrollera och ta bort främmande föremål som har trasslats in eller fastnat. Om problemet kvarstår behöver du kontakta kundtjänst för att få hjälp.

Mopptvättbrickan är full med vatten och kan inte tömmas. En röst varnar för att mopptvättbrickan är full. Den integrerade vattentanken är inte korrekt installerad. Tryck försiktigt ned den integrerade vattentanken för att säkerställa att den är korrekt installerad. Smutsvattentankens lock sitter inte tätt. Se till att smutsvattentankens lock är stängt ordentligt. Vattnet kan inte tömmas som normalt från stationen. Tryck och håll ner för att se om stationen tömmer ut vatten som den ska. Om problemet uppstår under rengöringsprocessen för moppdynor, avslutar du uppgiften via appen och trycker sedan på och håller ner för att se om stationen dränerar vattnet ordentligt. Om vatten töms som det ska behöver du torka av vattenspillsensorn på mopptvättbrickan. Om stationen inte tömmer ut vatten behöver du kontrollera om något har fastnat mellan smutsvattentanken och stationen och ta bort det. Sugöppningen på mopptvättbrickan är blockerad av främmande föremål. Se till att det inte finns några främmande föremål i sugporten på mopptvättbrickan. Mopptvättbrickan är smutsig. Ta ut mopptvättbrickan och skölj det rena med vatten. Om det inte finns något vatten i den löstagbara brickan behöver du kontrollera om flottören har fastnat och inte lyckas sänkas till rätt läge. Ta ut mopptvättbrickan och placera flottören i rätt läge. Röstmeddelandet finns fortfarande kvar efter att ha provat ovanstående lösningar. Koppla ur stationen och koppla in den igen. Om problemet kvarstår behöver du kontakta kundtjänst för att få hjälp.

Moppdynornas fästplattor fungerar inte. Moppdynornas fästplattor har trasslats in i eller blockerats av främmande föremål. Ta bort främmande föremål. Moppdynornas fästplattor har lossnat. Sätt tillbaka moppdynornas fästplattor och se till att du hör ett ”klick” som indikerar att moppdynornas fästplattor är korrekt installerade.127 SE TEKNISKA SPECIFIKATIONER Modell DJX11 Nominell ingångseffekt 20 V 2 A Laddningstid Cirka 4 timmar Stationsmodell CH24B7 Nominell ingångseffekt 220-240 V

50-60 Hz Nominell utgångseffekt 20 V 2 A Nominell ingångsström (laddning) 0,5A Ström (tömning) 400 W Ström (tvätt av moppdynor) 35 W Ström (torkning) 90 W Frekvensband 2400–2483,5 MHz Nätverksansluten standby-ström Mindre än 2,00 W Använd mobilkameran för att skanna QR- koden och få bruksanvisningen. Uteffekten för den trådlösa modulen är mindre än 100mW. Observera: Tekniska specifikationer och designspecifikationer kan komma att ändras för kontinuerlig produktförbättring. Se fler tillbehör på https://www.ecovacs.com. Baserat på produktkrav (funktionalitet och användarupplevelse) använder våra produkter en enhetsarkitektur som inte har ultralåg effekt, så det finns inget av- läge och inget standby-läge. Efter att maskinen är fulladdad går den in i nätverkets standby-läge inom 20 minuter. Nätverksanslutet standby-läges effekt är 1.6 W128NO
