BRUKSANVISNING Gran Style GG 2016 GAGGIA

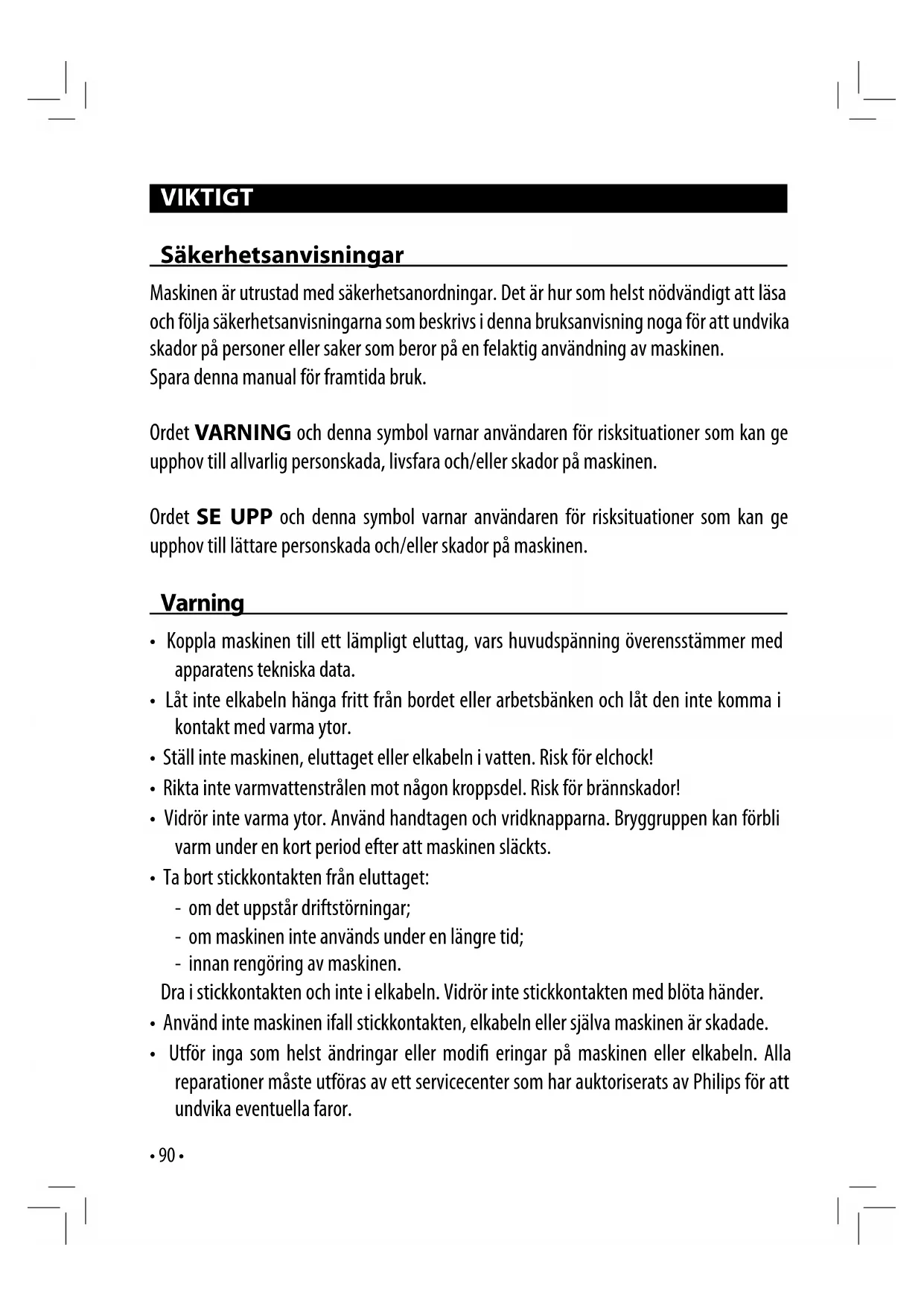

VIKTIGT Säkerhetsanvisningar Maskinen är utrustad med säkerhetsanordningar. Det är hur som helst nödvändigt att läsa och följa säkerhetsanvisningarna som beskrivs i denna bruksanvisning noga för att undvika skador på personer eller saker som beror på en felaktig användning av maskinen. Spara denna manual för framtida bruk. Ordet VARNING och denna symbol varnar användaren för risksituationer som kan ge upphov till allvarlig personskada, livsfara och/eller skador på maskinen. Ordet SE UPP och denna symbol varnar användaren för risksituationer som kan ge upphov till lättare personskada och/eller skador på maskinen. Varning

• Koppla maskinen till ett lämpligt eluttag, vars huvudspänning överensstämmer med apparatens tekniska data.

• Låt inte elkabeln hänga fritt från bordet eller arbetsbänken och låt den inte komma i kontakt med varma ytor.

• Ställ inte maskinen, eluttaget eller elkabeln i vatten. Risk för elchock!

• Rikta inte varmvattenstrålen mot någon kroppsdel. Risk för brännskador!

• Vidrör inte varma ytor. Använd handtagen och vridknapparna. Bryggruppen kan förbli varm under en kort period efter att maskinen släckts.

• Ta bort stickkontakten från eluttaget: - om det uppstår driftstörningar; - om maskinen inte används under en längre tid; - innan rengöring av maskinen. Dra i stickkontakten och inte i elkabeln. Vidrör inte stickkontakten med blöta händer.

• Använd inte maskinen ifall stickkontakten, elkabeln eller själva maskinen är skadade.

• Utför inga som helst ändringar eller modi eringar på maskinen eller elkabeln. Alla reparationer måste utföras av ett servicecenter som har auktoriserats av Philips för att undvika eventuella faror.• 91 • Svenska

• Maskinen är inte avsedd för användning av barn som är under 8 år.

• Maskinen kan användas av barn som är 8 år (eller äldre) om de tidigare har instruerats om hur man använder maskinen korrekt och är medvetna om tillhörande faror eller är under vuxnas uppsyn.

• Rengöring och underhåll får inte utföras av barn om de inte är över 8 år och inte utan en vuxen persons uppsyn.

• Håll maskinen och dess elkabel utom räckhåll för barn som är under 8 år.

• Maskinen kan användas av personer med fysiska, mentala eller sensoriella funktionshinder eller med otillräcklig erfarenhet och/eller kompetens om de tidigare har instruerats om hur man använder maskinen korrekt och är medvetna om tillhörande faror eller är under en vuxen persons uppsyn.

• Håll barn under uppsyn för att vara säker på att de inte leker med apparaten. Försiktighetsåtgärder

• Maskinen är endast avsedd för hemmabruk och är inte lämplig för användning i miljöer såsom matsalar eller kök i a ärer, kontor, bondgårdar eller i andra arbetsmiljöer.

• Placera alltid maskinen på en plan och stabil yta.

• Ställ inte maskinen på varma ytor, i närheten av varma ugnar, uppvärmningsanordningar eller liknande värmekällor.

• Låt maskinen svalna innan du för in eller tar bort någon komponent.

• Fyll inte på vattenbehållaren med varmt eller kokande vatten. Använd endast kallt dricksvatten utan kolsyra.

• Använd inte slipmedel eller aggressiva rengöringsmedel vid rengöring. Det räcker med en mjuk trasa som har fuktats med vatten.

• Utför regelbundet avkalkning av maskinen. Om detta moment inte utförs kommer apparaten sluta att fungera korrekt. I detta fall täcks inte reparationen av garantin!

• Förvara inte ka emaskinen vid temperaturer som understiger 0 °C. Det vatten som nns kvar i uppvärmningsanordningen kan frysa och skada maskinen.

• Lämna inte vatten i vattenbehållaren om maskinen inte kommer att användas under en längre period. Vattnet skulle kunna utsättas för föroreningar. Använd alltid friskt dricksvatten vid användning av maskinen.• 92 • Överensstämmelse med standarder Maskinen överensstämmer med artikel 13 i det italienska lagdekretet, av den 25 juli 2005, nr. 151 "Implementering av direktiven 2005/95/EG, 2002/96/EG och 2003/108/EG gällande en minskad användning av farliga ämnen i elektriska och elektroniska apparater, samt bortska ande av avfall". Denna maskin överensstämmer med det europeiska direktivet 2002/96/EG. Den här Philips-apparaten överensstämmer med alla tillämpliga standarder och bestämmelser som berör exponering för elektromagnetiska fält.• 93 • Svenska

1 ALLMÄN INFORMATION

Ka emaskinen är avsedd för tillredning av 1 eller 2 koppar es- pressoka e och ka emaskinen har ett vridbart rör för ut öde av ånga och varmt vatten. Kontrollerna på framsidan av appa- raten är märkta med symboler som är enkla att tolka. Maskinen har tillverkats för användning i hemmet och inte för professionell oavbruten användning. Varning. Inget ansvar tas för eventuella skador vid fall av:

• Felaktig och oförutsedd användning;

• Reparationer som inte utförts hos auktoriserade servicecentrer;

• Åverkan på elkabeln;

• Åverkan på vilken som helst maskinkomponent;

• Användning av icke originala reservdelar och tillbe- hör;

• Avsaknad avkalkning och förvaring i lokaler under 0°C. I dessa fall kommer garantin att upphävas.

1.1 För att underlätta läsningen

Varningstriangeln gör dig uppmärksam på alla anvisningar som är viktiga för användarens säkerhet. Följ anvisningarna noggrant för att undvika allvarliga skador! Hänvisning till bilder, apparatens delar eller kontrolldelar, osv. är indikerade med nummer eller bokstäver; i detta fall hänvisar man till bilden. Denna symbol framhäver den viktigaste infor- mationen, för ett bättre användande av maski- nen. Textens motsvarande bilder hittar man i manualens första sidor. Hänvisa till dessa sidor under läsningen av bruksanvisningen.

1.2 Användning av denna bruksanvisning

Förvara bruksanvisningen på ett säkert ställe och låt den med- följa ka emaskinen om du överlåter den till andra användare. För ytterligare information eller om problem uppstår, vänd er till ett auktoriserat servicecenter. 2 TEKNISKA DATA Tillverkaren förbehåller sig rätten att ändra produktens tek- niska egenskaper. Nominell spänning - Nominell e ekt - Strömförsörjning Se märkskylten på apparaten Material maskinkropp Plast/stål Storlek (b x h x d) (cm) 210 x 300 x 280 Vikt 3,9 kg Kontrollpanel På framdel Filterhållare Trycksatt Pannarello ( nns endast på modellerna Style, Deluxe och Prestige) Specialdel för cappuccino Vattenbehållare 1,25 liter - Uttagbar Pumptryck 15 bar Säkerhetsanordningar Termostat med manuell återställning - Termosäkring 3 MASKINENS HUVUDSAKLIGA DELAR (SID.2) 1 Kontrollpanel 2 Lock till vattenbehållare 3 Ratt varmvatten / ånga 4 Plats för tillbehör 5 Vattenbehållare 6 Stöd för koppens placering 7 Vattenuppsamlare + bricka (om sådan nns) 8 Bryggrupp 9 (*) Ångrör (Pannarello) 10 Elkabel 11 Trycksatt lterhållare 12 Mått för malt ka e 13 (*) Filter för malt ka e (det enda för bryggning av 1 eller 2 koppar) 14 (*) Adapter för ka epod lter 15 (*) Ka epod lter 16 ON/OFF-knapp (*) Finns endast på modellerna Style, Deluxe och Prestige• 94 • 17 Kontrollampa "Påslagen maskin" Tänd = Påslagen maskin Släckt = Avslagen maskin 18 Brytare för bryggning av ka e 19 Lysdiod ka e / vatten - "Maskinen redo" Tänd = OK för bryggning av ka e / ut öde av varmt vat- ten Släckt = Låg temperatur för ka e / varmt vatten 20 Brytare för ånga 21 Kontrollampa "Ångskummare redo" Tänd = OK för ut öde av ånga Släckt = Låg temperatur för ånga 4 INSTALLATION För er egen och utomståendes säkerhet bör "Säkerhets- bestämmelser" i kapitel 3 följas noggrant.

Originalemballaget har skapats och tillverkats för att skydda maskinen under transporten. Det är tillrådligt att spara embal- laget för eventuella framtida transporter.

4.2 Försiktighetsåtgärder vid installationen

Innan du installerar maskinen, håll dig till följande säkerhets- föreskrifter:

• ställ maskinen på en säker plats;

• försäkra dig om att inga barn har möjligheten att leka med maskinen;

• undvik att placera maskinen på heta ytor eller i närheten av levande eld. Ka emaskinen är nu redo att anslutas till elnätet. Obs: det rekommenderas att du rengör kompo- nenterna innan deras första användning och/ eller när de har stått oanvända under en längre period.

• (Fig.1A) - Ta bort locket till vattenbehållaren (2) genom att lyfta upp det.

• (Fig.1B) - Ta ut vattenbehållaren (5). Obs: bredvid vattenbehållaren (5) nns maski- nens tillbehör.

• (Fig.2) - Skölj av vattenbehållaren och fyll på den med friskt dricksvatten utan att överstiga den MAX-nivån som har markerats på vattenbehållaren. Häll alltid och endast friskt vatten utan kolsyra i vattenbehållaren. Varmvatten samt övriga vätskor kan skada behållaren. Använd inte maskinen utan vatten: se till att det nns tillräckligt med vatten i vattenbehållaren.

• (Fig.3) - Sätt tillbaka vattenbehållaren på dess rätta plats och sätt tillbaka locket (2). Se till att behållaren är korrekt isatt i maskinen genom att trycka ordentligt tills det tar stopp (REFERENSMÄRKET I FIG.4 MÅSTE VARA HELT SYNLIGT) för att undvika att vatten läcker ut från botten.

4.4 Maskinens anslutning

Elström kan vara farligt! På grund av det, håll dig alltid noggrant till säkerhetsföreskrifterna. Använd aldrig skadade sladdar! De skadade sladdarna och kontakterna måste ersättas omedelbart av ett Auk- toriserat Servicecenter. Apparatens spänning har ställts in i fabriken. Kontrollera att nätets spänning motsvarar de anvisningar som står på iden- ti kationsskylten i botten på apparaten.

• Sätt in kontakten i ett vägguttag med rätt spänning.

4.5 Laddning av kretsen

Vid första användningen, efter att ånga har kommit ut eller efter att vattnet är slut i behållaren, måste maskinens krets alltid laddas om.

• (Fig.5) - Tryck på ON/OFF-knappen (16). Lysdioden (17) tänds och anger att maskinen är påslagen.

• (Fig.6) - Ställ en behållare under ångröret. Öppna ratten (3) "varmvatten/ånga" genom att vrida den moturs.

• (Fig.7) - Tryck på ka ebrytaren (18).

• Vänta tills ångröret (Pannarellon) släpper ut en jämn vat- tenstråle.

• (Fig.7) - Tryck igen på ka ebrytaren (18) för att avbryta ut ödet.

• (Fig.8) - Stäng ratten (3) "varmvatten/ånga" genom att vrida den medurs. Ta bort behållaren. Maskinen är nu klar för ka ebryggning och ut öde av ånga; för detaljer om hur de fungerar hänvisar vi till deras respektive kapitel.• 95 • Svenska

4.6 Maskinen används för första gången

eller har stått oanvänd under en längre period Denna enkla åtgärd försäkrar en god bryggning och måste följas: - när maskinen startas för första gången; - eller när maskinen fått stå oanvänd ett längre tag (i över 2 veckor). Vattnet som kommer ut under denna process ska tömmas i en särskild slask och får inte drick- as. Om behållaren fylls på, under cykeln, stoppa brygg- ningen och töm den innan bryggningen återupptas. A (Fig.2) - Skölj vattenbehållaren och fyll den med friskt dricksvatten. B (Fig.6) - Ställ en behållare under ångröret. Öppna lång- samt vridknappen (3) genom att vrida den moturs. (Fig.7) - Tryck på ka ebrytaren (18). C Låt hela vattenbehållarens innehåll ut öda genom ång-/ varmvattenröret. (Fig.7) - Tryck igen på ka ebrytaren (18) för att avbryta ut ödet. (Fig.8) - Stäng vridknappen (3) genom att vrida den med- urs. D (Fig.2) - Fyll på behållaren med friskt dricksvatten. E (Fig.15-16) - Sätt in lterhållaren underifrån i bryggrup- pen (8) och vrid den från vänster till höger tills den låses på plats. F Ställ en lämplig behållare under lterhållaren. G (Fig.18) - Tryck på ka ebrytaren (18) och låt vattnet i vat- tenbehållaren rinna ut. När vattenbehållaren tömts helt på vatten, stoppa ut ödet genom att åter trycka på ka ebry- taren (18). När ut ödet avslutats, töm behållaren. H (Fig.20) - Ta bort lterhållaren från gruppen genom att vrida den från höger till vänster och skölj den med friskt dricksvatten. I Maskinen är sedan redo för användning.

5 BRYGGNING AV KAFFE

Varning! Under bryggningen av ka et är det förbjudet att ta bort den trycksatta lterhål- laren genom att manuellt vrida den medurs. Risk för brännskador.

• Under denna fas kan kontrollampan "maskinen redo" (19) tändas och släckas; detta skeende är normalt och ska inte räknas som en avvikelse.

• Försäkra dig om, vid första användningstillfället, att ratten (3) varmvatten/ånga är stängd och att vattenbehållaren till maskinen är fylld med tillräckligt med vatten.

• (Fig.5) - Tryck på ON/OFF-knappen (16). Lysdioden (17) tänds och anger att maskinen är påslagen.

• Vänta tills kontrollampan "maskinen redo" (19) tänds; nu är maskinen klar för ka ebryggning. Tillbehören för bryggning av ka e placeras på en lämplig plats som har utformats särskilt för att göra dessa moment snabba och lätta. För måttet för det malda ka et och/eller nödvändiga lter, lyft på locket (2) och ta det du vill ha (Fig.35 och Fig.36). Om det, efter att du har tryckt på bryggknappen (18) INTE kommer ut något ka e, tryck återigen på bryggknappen (18) och se tabellen "Felsökning" in- nan du tar bort lterhållaren.

• (Fig.9) - Sätt in ltret (13) i den trycksatta lterhållaren (11); vid första användningen är det redan insatt.

• (Fig.15) - Sätt in den trycksatta lterhållaren i bryggrup- pen (8) underifrån.

• (Fig.16) - Rotera lterhållaren från vänster till höger tills den nått låst läge. Släpp handtaget till den trycksatta l- terhållaren. Ett automatiskt system för nu lätt handtaget till vänster. Denna rörelse garanterar ett perfekt fungerande av den trycksatta lterhållaren.

• (Fig.18) - Förvärm den trycksatta lterhållaren genom att trycka på ka ebrytaren (18); vattnet börjar att ut öda från den trycksatta lterhållaren (denna åtgärd behövs bara för den första koppen ka e).

• Efter att ha låtit 150 ml vatten rinna, tryck igen på ka e- brytaren (18) för att stoppa varmvattenut ödet.• 96 •

• (Fig.16) - Ta bort lterhållaren från maskinen genom att vrida den från höger till vänster och töm vattnet som är kvar.

• (Fig.35) - Ta måttet från maskinen.

• (Fig.10) - Häll på 1-1,5 mått för att brygga en enkel es- presso eller 2 släta mått för en dubbel espresso; rengör lterhållarens kant från ka erester.

• (Fig.15) - Sätt in lterhållaren (11) i bryggruppen (8) un- derifrån

• (Fig.16) - Rotera lterhållaren från vänster till höger tills den nått låst läge.

• (Fig.17) - Ta 1 eller 2 förvärmda koppar och placera dem under lterhållaren; kontrollera att de är placerade precis under rören för ut öde av ka et.

• (Fig.18) - Tryck på ka ebrytaren (18).

• När önskad mängd ka e uppnåtts, tryck igen på ka ebry- taren (18) för att stoppa ka ebryggningen och ta ut kaf- fekopparna (Fig.19).

• (Fig.20) - Vid slutet av bryggningen vänta några sekun- der, ta ut lterhållaren och töm den på sumprester. Obs: i lterhållaren blir det kvar lite vatten; detta är normalt och hör till lterhållarens egenskaper. Viktigt: Filtret (13) måste hållas rent för att ett perfekt resultat ska uppnås. Rengör dagligen efter användning (Fig.21).

Viktig anmärkning: den här funktionen nns endast på modellerna Style, Deluxe och Pre- stige.

• (Fig.11) - Ta bort ltret för malt ka e (13) från den tryck- satta lterhållaren (11) genom att använda en tesked.

• (Fig.12) - Sätt in, i den trycksatta lterhållaren (11), podsadaptern (14), med den rundade delen vänd neråt.

• (Fig.13) - Efteråt, sätt in pods ltret (15) i den trycksatta lterhållaren (11).

• (Fig.15) - Sätt in den trycksatta lterhållaren i bryggrup- pen (8) underifrån.

• (Fig.16) - Rotera lterhållaren från vänster till höger tills den nått låst läge. Släpp handtaget till den trycksatta l- terhållaren. Ett automatiskt system för nu lätt handtaget till vänster. Denna rörelse garanterar ett perfekt fungerande av den trycksatta lterhållaren.

• (Fig.18) - Förvärm den trycksatta lterhållaren genom att trycka på ka ebrytaren (18); vattnet börjar att ut öda från den trycksatta lterhållaren (denna åtgärd behövs bara för den första koppen ka e).

• Efter att ha låtit 150 ml vatten rinna, tryck igen på ka e- brytaren (18) för att stoppa varmvattenut ödet.

• (Fig.20) - Ta bort den trycksatta lterhållaren från maski- nen genom att vrida den från höger till vänster och töm vattnet som är kvar.

• (Fig.14) - Sätt in podsen i lterhållaren; se till att podsens papper inte åker ut från lterhållaren.

• (Fig.15) - Sätt in den trycksatta lterhållaren i bryggrup- pen (8) underifrån.

• (Fig.16) - Rotera lterhållaren från vänster till höger tills den nått låst läge.

• Ta 1 förvärmd kopp och placera den under lterhållaren; kontrollera att den är placerad precis under rören för ut- öde av ka e.

• (Fig.18) - Tryck på ka ebrytaren (18).

• När önskad mängd ka e uppnåtts, tryck igen på ka ebry- taren (18) för att stoppa ka ebryggningen; ta ut koppen med ka e.

• (Fig.20) - Vid slutet av bryggningen vänta några sekunder, ta bort lterhållaren och släng den använda podsen. Viktigt: Filtret (15) och adaptern (14) måste hållas rena för att ett perfekt resultat ska upp- nås. Rengör dagligen efter användning (Fig.21).

6 VAL AV KAFFE - REKOMMENDATIONER

Generellt sätt kan man använda alla ka etyper som nns tillgängliga ute i handeln. Men ka e är trots allt en naturpro- dukt och dess smak kan skilja sig åt beroende på ursprung och blandning; det är därför rekommenderat att testa olika typer, tills man hittar den som man bäst tycker om. För bästa resultat rekommenderas det att använda blandningar som är gjorda för espressomaskiner. Ka et ska alltid ut öda med jämn stråle, utan att droppa, från den trycksatta lterhållaren. Hastigheten av ka eut ödet kan modi eras genom att försiktigt byta ka edosen i ltret och/ eller använda ka e med en annan malnings nhet. För ett bättre resultat i koppen och för att underlätta rengöring och• 97 • Svenska förberedning, rekommenderar GAGGIA att använda enkeldos ka epods av märket ESE. Obs: satsen med pods ESE nns endast på mo- dellerna Style, Deluxe och Prestige. INNAN MAN UTFÖR VILKEN SOM HELST ÅTGÄRD SOM ÄR RELEVANT FÖR UTFLÖDET AV ÅNGAN ELLER VARMVATTNET, KONTROLLERA ATT ÅNGRÖRET ÄR PLACERAT ÖVER VATTENUPPSAMLAREN. 7 VARMT VATTEN Risk för brännskador! I början av ut ödet kan det uppstå små stänk av varmvatten. Ångröret kan uppnå höga temperaturer: undvik att röra röret direkt med händerna.

• Försäkra dig, vid första användningstillfället, om att vridknappen (3) för varmvatten/ånga är stängd och att maskinens vattenbehållare är fylld med tillräckligt med vatten.

• (Fig.5) - Tryck på ON/OFF-knappen (16). Lysdioden (17) tänds och anger att maskinen är påslagen.

• Vänta tills kontrollampan (19) "maskinen redo" tänds; nu är maskinen klar.

• Under denna fas kan kontrollampan "maskinen redo" (19) tändas och släckas; detta skeende är normalt och ska inte räknas som en avvikelse.

• (Fig.22) - Ställ en behållare under ångröret. Öppna ratten (3) "varmvatten/ånga" genom att vrida den moturs.

• (Fig.23) - Tryck på ka ebrytaren (18).

• (Fig.23) - När man tagit önskad mängd varmt vatten, tryck igen på ka ebrytaren (18).

• (Fig.24) - Stäng ratten (3) "varmvatten/ånga" genom att vrida den medurs. Ta bort behållaren. 8 ÅNGA / CAPPUCCINO Risk för brännskador! I början av ut ödet kan det uppstå små stänk av varmvatten. Ångröret kan uppnå höga temperaturer: undvik att röra röret direkt med händerna. Varning! Brygg inte ka e när ångfunktionen har valts eftersom temperaturen är för hög och det nns risk för brännskador. Varning! Under ut ödet av ånga är det förbju- det att ta bort lterhållaren (ifall sådan är in- stallerad) genom att manuellt vrida den medurs. Risk för brännskador! Filterhållaren kan tas bort först efter det att ångfunktionen har kopplats bort genom att strömbrytaren (20) har tryckts in och efter att maski- nen har kallnat med hjälp av proceduren som beskrivs i avsnitt 4.5.

• Under denna fas kan kontrollampan "maskin redo" (19) tändas och släckas; detta skeende är normalt och ska inte räknas som en avvikelse.

• (Fig.5) - Tryck på ON/OFF-knappen (16). Lysdioden (17) tänds och anger att maskinen är påslagen.

• Vänta tills kontrollampan (19) "maskinen redo" tänds.

• (Fig.19) - Tryck på brytaren för ånga (20). Kontrollampan "maskinen redo" (19) släcks.

• Vänta tills kontrollampan "maskinen redo" (19) och kon- trollampan "ångskummare redo" (21) tänds; nu är maski- nen redo för ut ödet av ånga.

• Under denna fas kan kontrollamporna (19) och (21) tändas och släckas; detta skeende är normalt och ska inte räknas som en avvikelse.

• (Fig.26) - Ställ en behållare under ångröret och öppna rat- ten (3) för ett ögonblick så att det kvarstående vattnet i ång- röret rinner ut; efter en stund kommer det endast ut ånga.

• (Fig.27) - Stäng kranen (3) och ta bort behållaren.

• Fyll på behållaren som ska användas för tillredning av cap- puccinon med kall mjölk till 1/3. Använd kall mjölk för ett bättre resultat

• (Fig.28) - Sänk ner ångröret i mjölken och öppna ratten (3) genom att vrida den moturs; rotera mjölkbehållaren långsamt, upp och ner, så att all mjölk värms upp.

• (Fig.29) - För att avsluta, stäng ratten (3); ta koppen med den skummade mjölken.• 98 •

• (Fig.25) - Tryck igen på brytaren för ånga (20).

• Fortsätt med laddningen av kretsen så som står beskrivet i avsnitt 4.5 för att göra maskinen brukbar. Brygg inte ka e när brytaren ( ) är nedtryckt eller när kontrollampan 21 är tänd eftersom ångfunktionen är aktiverad och kokaren har en för hög temperatur. Vänta tills tillståndet för ka e redo (kontrollampa 19 tänd) uppstår innan du brygger en ka e. Obs: maskinen är brukbar när kontrollampan "maskinen redo" (19) är regelbundet tänd. Obs: om man inte lyckas brygga en cappuccino så som står beskrivet, måste man ladda om kretsen som i avsnitt 4.5 och därefter upprepa åtgär- derna. Samma tillvägagångssätt kan användas vid uppvärmning av övriga drycker.

• Rengör ångröret med en fuktig trasa efter denna åtgärd. 9 ENERGIBESPARING Maskinen har en automatisk släckningsfunktion för energibe- sparing. För att starta maskinen räcker det att trycka på ON/OFF-knap- pen (16). Lysdioden (17) "maskin påslagen" tänds. Vänta tills kontrollampan (19) "maskin redo" tänds. 10 RENGÖRING Underhåll och rengöring kan endast utföras när maskinen har kallnat och kopplats ut ur elnätet.

• Doppa inte maskinen i vatten och tvätta inte några av komponenterna i diskmaskin.

• Använd inte etanol, lösningsmedel och/eller aggressiva kemiska medel.

• Vi rekommenderar en daglig rengöring av vattenbehålla- ren och att fylla den med friskt vatten.

• (Fig.31-33) - Dagligen efter uppvärmning av mjölken: av- lägsna Pannarellons yttersta del och rengör den med friskt dricksvatten.

• (Fig.31-32-33) - Ångröret ska rengöras varje vecka. För att utföra detta moment, gör följande: - avlägsna Pannarellons ytterdel (för en god rengöring); - dra av Pannarellons överdel från ångröret; - rengör Pannarellons överdel med friskt dricksvatten; - rengör ångröret med en fuktig trasa och avlägsna eventu- ella mjölkrester; - sätt tillbaka ångrörets överdel (försäkra er om att den är ordentligt insatt); - sätt tillbaka Pannarellons ytterdel.

• (Fig.34) - Töm och rengör droppuppsamlaren dagligen.

• Använd en trasa som fuktats med vatten för att rengöra apparaten.

• (Fig.21) - För att rengöra den trycksatta lterhållaren, gör som följande: - (Fig.11) - ta bort ltret, tvätta det noggrant med varmt vatten. - ta bort adaptern (om be ntlig), tvätta den noggrant med varmt vatten. - tvätta den trycksatta lterhållarens insida.

• Torka inte maskinen och/eller dess delar i mikrovågsugn och/eller i vanlig ugn. 11 AVKALKNING Att kalkbildningar uppstår i samband med apparatens an- vändning är normalt. Avkalkningen måste göras var eller var- annan månad under maskinens användning och/eller när en minskning av vatten ödet uppmärksammas. Använd endast avkalkningsmedlet GAGGIA. Om anvisningarna skiljer sig åt ska bruks- och underhållsanvisningen tas i anspråk i första hand och instruktioner på tillbehör och/eller material som säljs separat i andra hand. Använd endast avkalk- ningsmedlet GAGGIA. Produkten har utarbetats för att hålla maskinens prestanda och funktionalitet på en optimal nivå under maskinens hela livs- längd, samt, om rätt använd, för att undvika skiftningar i kvalitet hos den bryggda slutprodukten. Avkalkningsmedlet skall ska as bort enligt tillverkarens instruk- tioner och/eller gällande regler i användarlandet.• 99 • Svenska 12 (Fig.2) - Fyll på behållaren med friskt dricksvatten. 13 (Fig.17) - Ställ en lämplig behållare under lterhållaren. 14 (Fig.18) - Tryck på ka ebrytaren (18) och låt vattnet i vat- tenbehållaren rinna ut. När vattenbehållaren tömts helt på vatten, stoppa ut ödet genom att åter trycka på ka ebry- taren (18). När ut ödet avslutats, töm behållaren. 15 Gör om momenten från punkt (9) för sammanlagt 4 be- hållare. Maskinen är sedan redo för användning. (Fig.20) - Ta bort lterhållaren från gruppen genom att vrida den från höger till vänster och skölj den med friskt dricksvatten. Avkalkningscykeln är nu klar. (Fig.2) - Fyll på behållaren med friskt dricksvatten igen. Om nödvändigt, utför laddningen av kretsen så som beskrivet i avsnitt 4.5 i bruksanvisningen. Sätt därefter tillbaka Pannarellon (eller Cappuccinatoren) som tidigare var installerad på ångröret. 12 BORTSKAFFANDE

• Sätt oanvända apparater ur funktion

• Dra ur kontakten från eluttaget och frånkoppla elkabeln.

• Ta apparaten till en lämplig avfallssortering när dess livs- längd löpt ut. Produkten är förenlig med Eu-direktivet 2002/96/EG. Symbolen på produkten eller på produktens förpack- ning indikerar att produkten inte får behandlas som hushålls- avfall utan ska lämnas in på en lämplig avfallssorteringsstation för återvinning av elektrisk och elektronisk utrustning. Genom att se till att produkten ska as bort på rätt sätt bidrar du till att motverka möjliga negativa bie ekter på miljön och hälsan som en oriktig avfallshantering av produkten kan orsaka. För mer detaljerad information om återvinningen av denna pro- dukt, var god kontakta din kommun, din hushållsavfallsservice eller a ären där du köpte produkten. Drick inte av avkalkningsmedlet och bryggda drycker innan cykeln har avslutats. Använd ab- solut inte vinäger som avkalkningsmedel. 1 (Fig.15-16) - Sätt in lterhållaren (utan ka e) underifrån i bryggruppen (8) och vrid den från vänster till höger tills den låses på plats. 2 (Fig.1) - Lyft ut vattenbehållaren och töm den på vatten. 3 (Fig.2) - Häll HELA innehållet i askan med koncentrerat avkalkningsmedel GAGGIA i maskinens vattenbehållare och fyll på den med friskt dricksvatten till och med Max- nivån. 4 Ta bort Pannarellon (eller Cappuccinatoren) som eventu- ellt installerats på ångröret. 5 Sätt på maskinen genom att trycka på ON/OFF-knappen (16). Lysdioden (17) tänds och anger att maskinen är på- slagen. Låt 2 koppar vatten (cirka 150 ml vardera) till öda från ång-/ varmvattenröret (såsom beskrivs i kapitlet "VARM- VATTEN" i bruksanvisningen). Stäng sedan av maskinen genom att trycka på ON/OFF-knappen (16); kontrollam- pan (17) slocknar. 6 Låt avkalkningsmedlet verka i 15-20 minuter med maski- nen avslagen. 7 Sätt på maskinen genom att trycka på ON/OFF-knappen (16). Lysdioden (17) tänds och anger att maskinen är på- slagen. Låt (såsom beskrivs i kapitlet "VARMVATTEN" i bruksan- visningen) 2 koppar vatten (cirka 150 ml vardera) till öda från ång-/ varmvattenröret. Stäng sedan av maskinen ge- nom att trycka på ON/OFF-knappen (16) och låt den vara avstängd i 3 minuter. 8 Upprepa momenten i punkt 7 tills vattenbehållaren tömts helt. 9 (Fig.2) - Skölj vattenbehållaren och fyll den med friskt dricksvatten. Sätt på maskinen genom att trycka på ON/ OFF-knappen (16). Lysdioden (17) tänds och anger att ma- skinen är påslagen. 10 (Fig.6) - Ställ en behållare under ångröret (Pannarellon). Öppna långsamt vridknappen (3) genom att vrida den moturs. (Fig.7) - Tryck på ka ebrytaren (18). 11 Låt hela vattenbehållarens innehåll ut öda genom ång-/ varmvattenröret. (Fig.7) - Tryck igen på ka ebrytaren (18) för att avbryta ut ödet. (Fig.8) - Stäng vridknappen (3) genom att vrida den med- urs.• 100 • Skada Möjliga orsaker Åtgärd Maskinen sätts inte igång. Maskinen är inte kopplad till elnätet. Koppla maskinen till elnätet. Maskinen släcks vid bryggning/ till öde av ka e eller varmvatten. Energibesparingen har aktiverats. Tryck på knappen ON/OFF (16) för att sätta på maskinen och starta om bryggningen. Pumpen är mycket högljudd. Vatten saknas i vattenbehållaren. Fyll på med vatten och ladda kretsen (avsnitt 4.5). Det kommer inte ut något ka e efter att ha tryckt på bryggknap- pen (18). Filterhållaren är tilltäppt. Tryck återigen på bryggknappen (18). Stäng av maskinen och vänta tills den har kallnat (ungefär 1 timme). Ta därefter bort lterhål- laren och rengör den noggrant. Om problemet uppstår igen, kontakta servicecenter. Ka et är för kallt. Kontrollampan "ka e redo" (19) var släckt när brytaren (14) trycktes ner

Vänta tills kontrollampan "ka e redo" (19) tänds. Filterhållaren är inte insatt för förvärm- ningen (kap. 5). Förvärm lterhållaren. Kalla koppar. Förvärm kopparna med varmt vatten. Det bildas inget mjölkskum. Det går inte förbereda en cap- puccino. Olämplig mjölk: pulvermjölk, lättmjölk. Använd helmjölk. Ångröret är smutsigt. Rengör ångröret såsom står beskrivet i Kap.10. Det nns inte längre ånga i kokaren. Ladda om kretsen (avsnitt 4.5) och upprepa åtgärderna som beskrivs i Kap.8. Ka et rinner ut för fort och inget skum bildas. För lite ka e i lterhållaren. Tillsätt ka et (kap. 5). Malningen är för grov. Använd en annan blandning (kap.6). Gammalt eller inte lämpligt ka e. Använd en annan blandning (kap.6). Ka et rinner inte ut eller bara droppar ut. Vatten saknas. Fyll på med vatten och ladda kretsen (avsnitt 4.5). Malningen är för n. Använd en annan blandning (kap.6). Ka e är pressat i lterhållaren. Ta bort det malda ka et. För mycket ka e i lterhållaren. Minska på ka emängden i lterhållaren. Ratt (3) öppen. Stäng ratten (3). Maskinen är förkalkad. Utför en avkalkning av maskinen (kap.11). Filtret i lterhållaren är tilltäppt. Rengör ltret (kap.10). Ka et rinner ut längs kanterna. Filterhållaren är dåligt insatt i bryggrup- pen. Sätt in lterhållaren korrekt (kap.5). Övre kanten på lterhållaren är smutsig. Rengör kanten på lterhållaren. För mycket ka e i lterhållaren. Minska på ka emängden med måttet. Kontakta ett servicecenter för skador som inte nns med i tabellen ovan eller om åtgärderna som föreslagits inte löser problemen. 13 FELSÖKNING• 101 • Svenska• 102 • VIKTIG Sikkerhetsindikasjoner Maskinen er utstyrt med sikkerhetsinnretninger. Du må likevel lese og følge sikkerhets- anvisningene som er beskrevet i denne bruksanvisningen nøye, slik at du unngår skader på personer eller gjenstander som følge av feilaktig bruk av maskinen. Ta vare på denne bruksanvisningen for eventuell fremtidig referanse. Begrepet ADVARSEL og dette symbolet varsler brukeren om faresituasjoner som kan forårsake alvorlige personskader, livsfare og/eller skader på maskinen. Begrepet FORSIKTIG og dette symbolet varsler brukeren om farlige situasjoner som kan forårsake lettere personskader og/eller skader på maskinen. Advarsel
