Produkttyp	Barnvagn
Märke	Anex
Modell	Cross
Rekommenderad åldersgrupp	0 till 36 månader
Maximal barnvikt	15 kg
Maximal vikt för förvaringskorgen	2 kg
Maximal vikt för handtaget	1 kg
Parkeringsbroms	Ja, på bakhjulen
Säkerhetsbälte	5-punktsbälte
Svängbara framhjul	Ja, låsbara
Stötdämpare	Ja, justerbara
Solskydd	Fällbart, med ventilation
Monteringsalternativ	Babylift, sittdel, bilbarnstol
Handtagsjustering	Ja, i höjdled
Ramens material	Metall
Underhåll	Rengör med fuktig svamp och milt rengöringsmedel
Garanti	12 månader från inköpsdatum
Säkerhetsstandarder	Uppfyller EU-standarder
Däcktryck (om tillämpligt)	Överskrid inte 0,8 bar
Reparerbarhet	Reservdelar rekommenderas av tillverkaren

Vanliga frågor - Cross Anex

Hur fäller man ihop barnvagnsramen?

För att fälla ihop ramen, tryck och håll in den röda knappen på ramens högra spak. Dra samtidigt i spakarna på båda sidor om ramen. Dra försiktigt ramen till ursprungsläget.

Hur justerar man handtagets höjd?

Tryck samtidigt på de runda knapparna på båda sidor av handtaget. Justera handtagets höjd bekvämt.

Hur monterar och demonterar man hjulen?

För att montera ett hjul, tryck på dess mittknapp, sätt det på axeln tills det klickar. För att demontera, tryck på mittknappen och dra längs axeln.

Hur installerar man babyliften på ramen?

Sätt babyliftens adaptrar i fickorna på ramens insida. Adptrarna låses automatiskt. För att demontera, tryck på adptrarnas knappar samtidigt som du lyfter babyliften.

Hur spänner man fast 5-punktsbältet?

Sätt i bälteslåsen i hållaren och dra åt remmarna. För att lossa, tryck på knappen och ta bort låsen från hållaren.

Hur justerar man stötdämparen?

Stötdämparen justeras via en omkopplare under dämparen. Justera alltid båda sidorna lika.

Vilken är maxvikten för förvaringskorgen?

Förvaringskorgen tål en maxvikt på 2 kg.

Hur rengör man barnvagnen?

Rengör stoppningen med fuktig svamp eller trasa och milt rengöringsmedel. Metalldelar torkas med torr trasa. Undvik långvarig exponering för sol.

Kan jag använda en bilbarnstol med denna ram?

Ja, ramen är kompatibel med en bilbarnstol. Använd särskilt utformade adaptrar (fig. 33). Fäst bilbarnstolen på adaptrarna som sitter i ramens fickor.

Vad gör man vid funktionsfel?

Om en del är trasig eller om ett funktionsfel upptäcks, använd inte barnvagnen. Kontakta din återförsäljare eller ett auktoriserat servicecenter för reparation under garanti.

BRUKSANVISNING Cross Anex

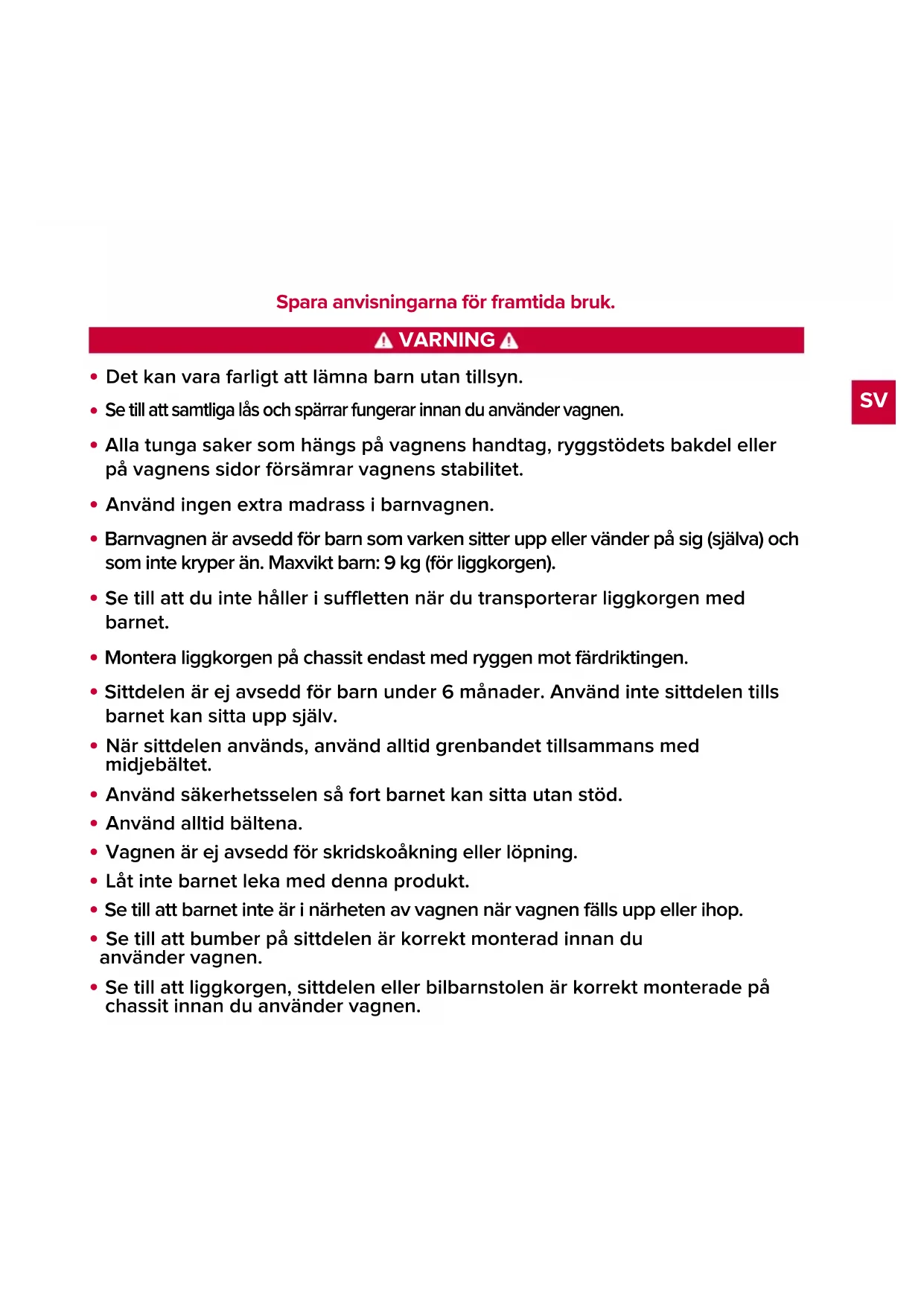

• Det kan vara farligt att lamna barnutan tillsyn.
• Set till att samtiga lás och spärrar fungerar innan du använder vignen.
• Alla tunga saker som hangs på vagnens handtag, ryggstödets bakdel eller på vagnens sider försämrar vagnens stabilitet.
• Använd ingen extra madrass i barnvagnen.
• Barnvagnen År avsedd for barn som varken sitter upp eller vander på sig (själva) och som inte kryper än. Maxvikt barn: 9 kg (for liggkorgen).
• Se till att du inte häller i suffletten när du transporterar liggkorgen med barnet.
• Montera liggkorgen på chassit endast med ryggen mot fardriktingen.
• Sittdelen are ej avsedd for barn under 6 manader. Använd inte sittdelen tills barnet kan sitta upp själv.
  När sittdelen används, använd alltid grenbandet tillsammans med midjebaltet.
• Använd sakerhetsselen på fort barnet kan sittautan stöd.
  Använd alltid bältna.
  Vagnen ar ej avsedd for skridskoåkning aller lopning.
• Låt inte barnet leka medenna produit.
• Set till att barnet inte ar i narheten av vagnen nar vagnen fälls upp eller ihop.
• Se till att bumber på sittdelen ar korrekt monterad innan du anvander vignen.
• Se till att liggkorgen, sittdelen eller bilbarnstolen ar korrekt monterade på chassit innan du anvander vignen.

WARNING

Läs anvisingarna noga före användning.

• Det kan vara farligt for ditt barn om inte sakerhetsforeskrifterna foljs.
  Vagen ar avsedd for bara ett barn.
  Vagnen ar avsedd for barn fran 0 till 36 manader, max 15 kg.
  Bilbarnstolen ar avsedd for barn fran 0 till 6 manader, max 13kg , och passar spdbarn som varken sitter upp erler vander pa sig (sjalva) och som inte kryper an.
• Om ni har for avsikt att anvanda bilstolen tillsammans med chassit, kom ihåg att vignen inte ár sama som en liggkorg eller en sang; tank på att om barnet ska sova att lögga det i en liggkorg eller en vagga.
• Det ar forbjudet att lamna vignen med barnet i den pa lutandeytor aven om vignen ar bromsad.
• Se till att vignen ar bromsad nar du lyfter i och ur barnet.
• Det ar forbjudet att anvanda vagnen även i fall bara ett av smagli lås eller sparrar inte fungerar.
• Se till att Produkten och dess biständsdelar inte har nagra fel före montering; om det finns nagra fel på dem använd

inteprodukten.

• Justera vagren på sä sätt att dess rörliga delar inte skadar barnet.
  Lämna aldrig vagnen obromsad när du stav pa plats.
• Maxlast für handtaget ar 1 kg, für varukorgen - 2 kg.
• Handväskor och andra tunga saker som höngs på vagenö forsamrar vagnens stabilitet.
  Anvendasttilbehör godkändavtilverkaren.
• Använd endast reservdelar godkända aller framställda av tillverkaren/ distributoren.
• Luft upp framhjulen for att köra over en vägkant aller ettt trappstag.
  Undvik trappor.
  Kör inte upp och ner für trappor aller andra lutande ytor med barnet i vagen.
  Lufttrycket i hjulen skara varax 0.8 bar.
• Man fãr anvãda chassit med liggkorgen, sittdelen och bilstolen.
  Forvara vagnen utom rackhall for barn.

MONTERINGINSTRUKTIONER

MONTERA / PACKA UPP BARNVAGN

Ta vagnens chassis ut forpackningen och lagg det horisontellt p a golvet (Bild 1). Lossa chassilaset (Bld Dra styrdhandtaget kraftigt uppat tills systemet faststa (da hor man ett typiskt klickjud) (Bild 3, 4).

För att fälla ihop ramen tryck på röda knappen på chassits högra sparre. Dra spärrarna som finns på bada sider om chassit samtidigt mot dig (Bild 5). Dra ramen lite grann uppät for att fär den till SAMMA laget som Near vagnen var i förpackningen (Bild 1).

REGLERA HANDTAG LAGE

Tryck pä de runda knapparna som sitter parallellt pa báda sider om handtaget och välj det bösta laget (Bild 6).

MONTERA / LOSSA HJULEN

Innan du monterar hjulet, trycker du pa roda knappen och samtidigt skjuter in hjulaxelin (Bld 7). Slapp knappen att satta fast axeln (da hor man att typiskt klickljud). For att montera hjulet trycker du in knappen som sitter mitt i hjulet, skjuter in hjulet pa axeln, slapper knappen och drar hjulet tills det lases fast (Bld 8). For att lossa hjulet trycker du pa mitten och for hjulet utat langs axeln tills du tar av det (Bld 8). Man tar av hjulet utan axeln, men det gár ocksà att ta av det med axeln. Tryck pa roda knappen for att avmontera bada detaljerna (Bld 7).

AVMONTERING AV SVANGANDE FRAMHJUL / BLOCKERING

Det finns två svängande - i 360^ - framhjul pa chassit. For att avmontera ett framhjul trycker du vertikalt pa knappen som sitter over hjulet och hjulet tes av tillsammans med axeln (Bild 9).For att blockera de svängande hjulen vrider du laset under knappen som hjälper att ta av dem (Bild 10).

BROMS

Vagnen har ett eget bromssystem som blockerar bakhjulen (Bild 11).For att bromsa vignen trampar du ner bromspedalen som blockerar bakhjulen (Bild 11).For att lossa bromsen for du upp bromspedalen igen (Bild 11).

STÖTDÄMPNING

Vagnen har en fjädring som garantarar att barnet trivs

här (Bild 12). Fjädringen justeras av ett vred som finns under den (Bild 12). Se till att báda sidor alltid regleras på sama sätt.

MONTERA / TA AV LIGGKORG

For att montera liggkorgen monterar du adaptrar i adapterfastena som finns pa ramens inre sida (Bild 13). Liggkorgens adaptrar blockeras automatiskt. For att ta av liggkorgen trycker du pa adaptrarnas knappar och lyfter samtidigt upp korgen (Bild 13). Om det behovs kan man ta av inre delen av liggkorgen for att tvatta den (Bild 14, 15). Ryggstodet som finns under madrassen av kokosfiber justeras med hjälp av ett vred pa korgens baksida (Bild 16). For att reglera ryggstodets lage tryck pa vredet och vrid det tills stodet ar tillrackligt högt.

SUFFLETT, VINDSKYDD FÖR LIGGDEL

Liggkorgen förses med en bekväm sufflett som skyddar barnet mot väder (vind, sol, snö, regn). Sufflettens lage anpassas med hjälp av knappar langst ner på suffletten (Bild 17). Det finns också ett extra handtag for transporting av liggkorgen (Bild 18). Liggkorgen ar utrustad med att vindskydd for barnets fötter som placeras langst fram på den och sätts fast med hjälp av tryckknappar på bada sider om liggkorgen (Bild 19). Suffletten ventileras tack en dragkedja langst ner på den som ger möjlighet att falla ner lagsta delen (Bild 20). Vagnen ar utrustad med att insektsnät (Bild 21) och ett regnskydd som också passar perfekt bade liggkorgen och sittdelen (Bild 23, 24). Liggkorgen har eget ventilationssystem (Bild 22). Vänd vredet motsols für att öppna ventilationen och medsols für att stänga den (Bild 22).

MONTERA / TA AV SITTDEL

For att montera sittdelen trycker du adaptrar i adapterfastena som finns pa chassits inre sida (Bild 25). Sittdelens adaptrar blockeras automatiskt. For att ta av sittdelen trycker du pa knapparna som losrar sittdelens adaptrar och lyfter upp den lite (Bild 25). Sittdelens ryggstod justeras med hjalp av ett vred pa baksidan som behovs for att valja det basta laget (Bild 26).

SITTDEL SUFFLETT, VINDSKYDD FOR SITTDEL

Sittdelen förses med en bekväm sufflett (fälls ner vid behöv) som skyddar barnet mot väder (vind, sol, snö, regn). Sufflettens lage anpassas med att tryck på dess främre del (Bild 27). Sittdelen är utrustad med att vindskydd for barnets fötter som placeras langst fram på sittdelen och sätts fast med hjälp av tryckknappar på báda sidor om den (Bild 28). Sittdelens sufflett ventileras tack en dragkedja som öppnas på taket. Det ger möjlighet att falla ner den lagsta delen mot bumpern (Bild 28).

REGLERA FOTSTÖD

Tryck samtidigt pa knapparna som sitter parallellt pa bada sider om fotstodet och valj det basta laget (Bild 29).

BUMPER PÅ SITTDEL

Varje sittdel har en bumper som garanterar barnets sakerhet - det kan inte krypa ur vagnen tack en skyddsmekanism som koplas till bumpern. Tryck samtidigt pa roda knapparna som sitter parallelt om bumpern for att valja det basta laget (Bild 30). For att ta av bumpern trycker du pa dess knappar och drar upp den lite grann (Bild 31). For att montera bumpern trycker du in den i fastena som finns pa bada siderom sittdelen (da hör man ett typiskt klickljud) (Bild 31).

SÄKERHETSBÄLTEN

Sittdelen förses med en fertpunktsele. För att skydda barnet med sakerheltbälten for du dem in i fästet och spanner

bältna (Bild 32). För att lossa bältna trycker du på knappen och drar dem ur fästet (Bild 32).

BILBARNSTOL

Man kan ocks montera en bilbarnstol pà vagnens chassi med hjälp av speciella adaptrar (Bild 33). For att montera en mobil bilbarnstol for du adaptrar in i adapterfastena (Bild 33) och sätter fast stolen (Bild 34). Adaptrarna lases automatiskt. For att ta av adaptrarna frán chassit trycker du pa knappen pa dess inre sida (Bild 35). Bilbarnstolen ar utrustad med ett vindskydd for barnets fötter som sätts fast pa stolen med hjälp av tryckknappar (Bild 34), samt sakerhetsbälten. For att ta av bilbarnstolen frán chassit trycker du samtidigt pa knapparna pa bada sidor om stolen (Bld 36). Man kan montera stolarna i bilar bade med hjälp av vanliga sakerhetsbälten som finns där och ISOFIX systemet.

UNDERHÄLL OCH TVÄATTRÄD

Se till att vagen ar torr och ren (bade kladseln och chassit). Det behovs inte att ta av kladseln. Man kan tvatta kladseln med en blot borste eller trasa med lite tvattmedel. Kolla slitage av hjulen, akta hjulen fransmuts och sand. Smorj hjulaxlarna med ett par droppar smorjolja mellan axeln och navet. Omvagen blir blot, torka kladseln och se till att torka även metalldilar med en torr trasa. Direkt solljus kan bleka materialen och tyget vid langvarig exponering.

GARANTI/GARANTIVILLKOR

Vi har ratt att vagra garantiservice om det ar uppenbart att man ej ffoljt rekommenderade skoselanvisningar angivna i instruktionen.

• Garantin gäller endast mot uppvisande av inköps bevis med datum stämplat i butik.
• Anex ger en 12 manaders garanti pa vagen raknat fran inkopsdatum som galler endast om man foljer använd nings- och monteringsinstruktioner.
• Kontakte butiken dar Produkten ar kocht angående reklamationer om defekter.
• Garantireparation utförs av tillverkaren erer av en servicecentral som saljaren hänvisar till.
• Alla fysiska defekter på vagen som uppstár under garantiperioden repareras gratis inom 21 dagar rak nat frán denen nar vagen lämnas in på servicecentralen.
• Garantiperioden kan förlängas respektive repareringsperiod.
  Det ar garantiutfardaren som bestämmer om hur vagnen sca repareras.
  Produkten med reklamationer lamnas in ren.
• Ingen kopia utfardas i fall man saknar garantin.
• Garantin gäller i länderna där det finns officiella representanter for TM ANEX.

GARANTI GALLER INTE

Defekter som upkommen pa grund av felaktig anvandning eller skotsel.
- Reparation som utfors av olegitimadere specialist.
- Normalt slitage vid anvandning, tex.: hjulen.
Defekter och skador som uppstar paprodukten genom felaktig anvandning.
- För begagnade hjul, som skadats eller punkterats på grund av mekanisk Åverkan, naturlig forslitning aller utarmning av resurser.
- Vid oavsiktiga skador som orsakats av kunds agerande, underlåtenhet eller vårdlös användning; skador som orsakats av naturkatastrofer (naturfenomen).
- Fall nar tyget ar blekt pa ground av langvarig exponering for solen.

Enligtnya EU-standardder anses barnvagnar vara ett landfordon utan nagon utbytesratt.

Företaget har rätt att góraändringar i projetet som förbättrarprodukten eigenskaper utan att informera köparen om det.
