BRUKSANVISNING BAR928 OREGON SCIENTIFIC

• Batterier till Huvudenheten, 4 x UM-3 (AA) 1.5V

• Fjärrkontrollsbatterier 2 x UM-4 (AAA) 1.5V

• Fjärrenhetsbatterier 2 x UM-3 (AA) 1.5V THGR328N (5-kanaler) och THR228N (3-Kanaler) trådlösa sensorer är också kompatibla med denna väderstation. Om du köper en THGR328N sensor, kommer inte luftfuktigheten att visas på din BAR289. Extra fjärrenheter säljs separat. Kontakta din närmaste återförsäljare för mer information. Ha denna manual till hands när du använder din nya produkt. Den innehåller en praktisk steg-för-steg instruktion, samt teknisk specifikation och varningsmeddelanden som du bör känna till. NOTERING Väderstation med Fjärrkontroll Modell: BAR289 Användarmanual BAR289 Swedish R4 OP 8/23/04, 8:10 PM1 Black2 SWE

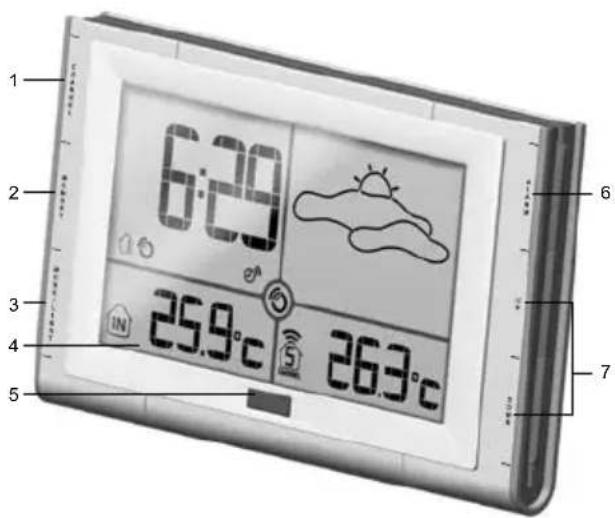

1. CHANNEL: Växla mellan fjärrenheter

2. MEMORY: Visa nuvarande, högsta och lägsta

3. MODE / LIGHT: Ändra display/inställningar, aktivera

6. ALARM: Visa alarmstatus; alarminställning

7. UP / DOWN: Öka / minska inställning, aktivera /

4. Återställningsknapp

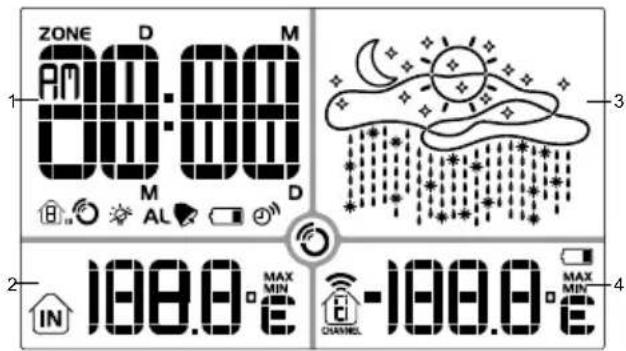

2. Inomhustemperatursområde: Visa nuvarande,

högsta och lägsta mätning

3. Väderprognosområde: Animerad väderprognos

4. Utomhustemperatursområde: Visa nuvarande,

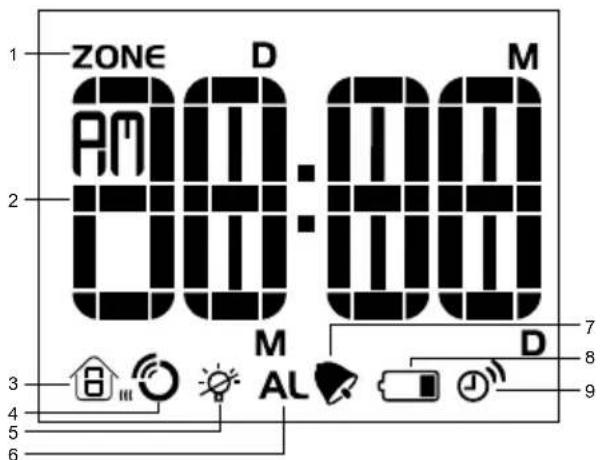

högsta och lägsta mätning; kanalnummer för sensorn Klocka / Alarm / Kalenderområde

5. Bakgrundsbelysningen är inaktiverad

(vid låg batterinivå)

6. Alarminställningar

8. Ikon för låg batterinivå i huvudenheten

Inomhustemperatursområde

Utomhustemperatursområde

3. Ikon för låg batterinivå i sensorn

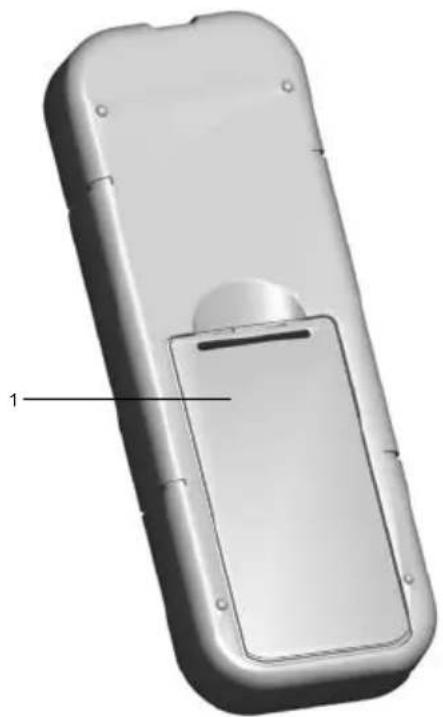

1. Infraröd signalsändare

Aktiverar snooze och bakgrundsbelysningen på basenheten

3. CHANNEL: Växla mellan fjärrenheter

: Visa alarmstatus; alarminställning

5. MEMORY: Visa nuvarande, högsta och lägsta

: Öka / minska inställning, aktivera / inaktivera radiokontrollerad klocka

7. MODE: Ändra display / inställningar

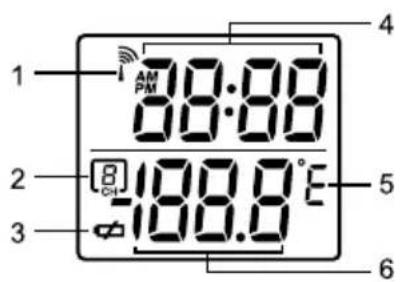

3. Indikator för låg batterinivå

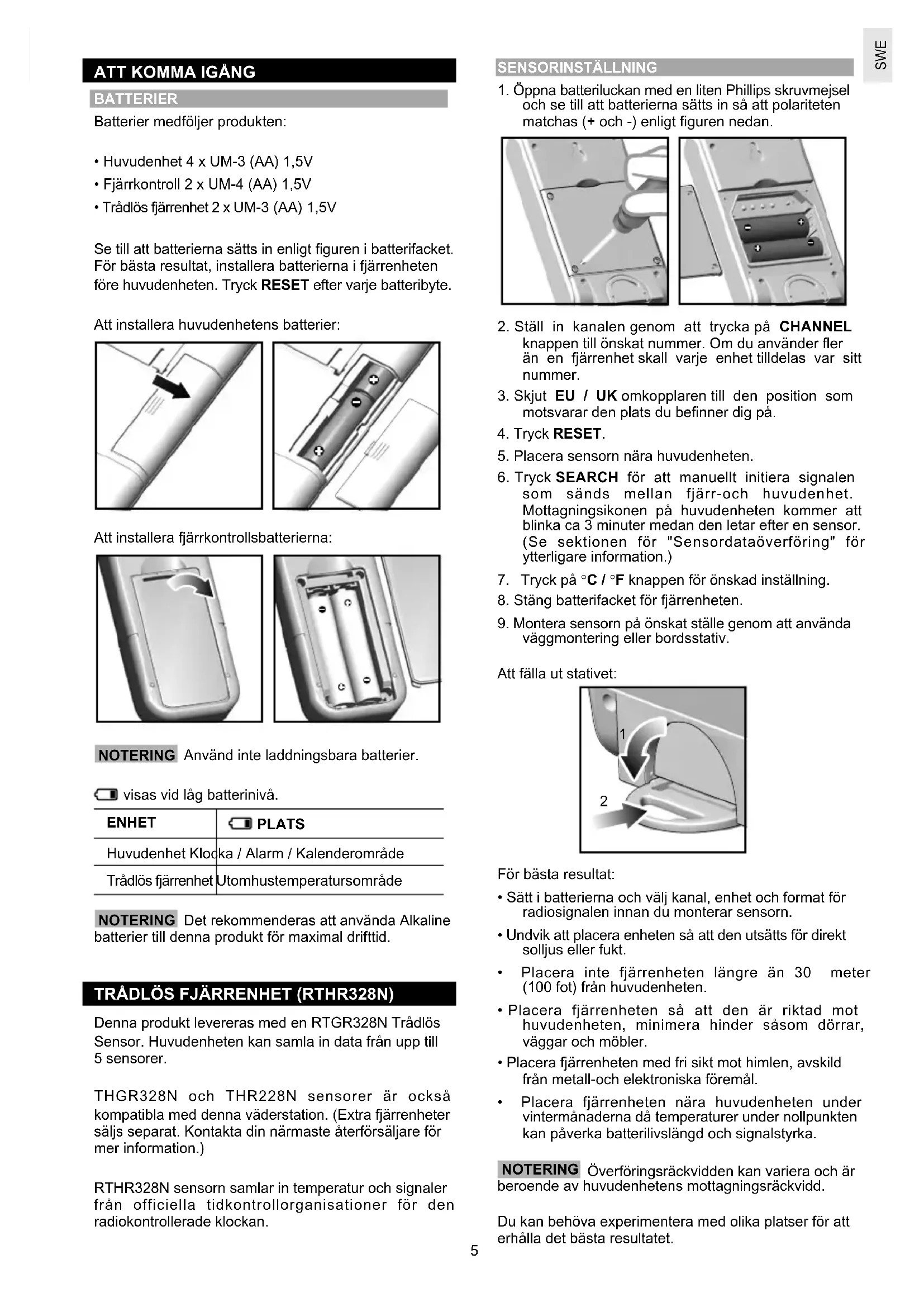

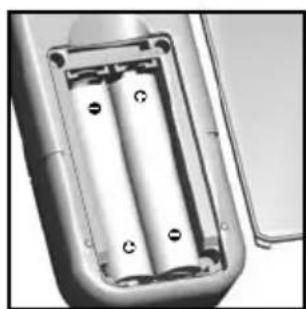

BATTERIER Batterier medföljer produkten:

• Huvudenhet 4 x UM-3 (AA) 1,5V

• Fjärrkontroll 2 x UM-4 (AA) 1,5V

• Trådlös fjärrenhet 2 x UM-3 (AA) 1,5V Se till att batterierna sätts in enligt figuren i batterifacket. För bästa resultat, installera batterierna i fjärrenheten före huvudenheten. Tryck RESET efter varje batteribyte. Att installera huvudenhetens batterier: Att installera fjärrkontrollsbatterierna: ENHET PLATS Huvudenhet Klocka / Alarm / Kalenderområde Trådlös fjärrenhet Utomhustemperatursområde Använd inte laddningsbara batterier. visas vid låg batterinivå. Det rekommenderas att använda Alkaline batterier till denna produkt för maximal drifttid. TRÅDLÖS FJÄRRENHET (RTHR328N) Denna produkt levereras med en RTGR328N Trådlös Sensor. Huvudenheten kan samla in data från upp till 5 sensorer. THGR328N och THR228N sensorer är också kompatibla med denna väderstation. (Extra fjärrenheter säljs separat. Kontakta din närmaste återförsäljare för mer information.) RTHR328N sensorn samlar in temperatur och signaler från officiella tidkontrollorganisationer för den radiokontrollerade klockan. NOTERING SENSORINSTÄLLNING

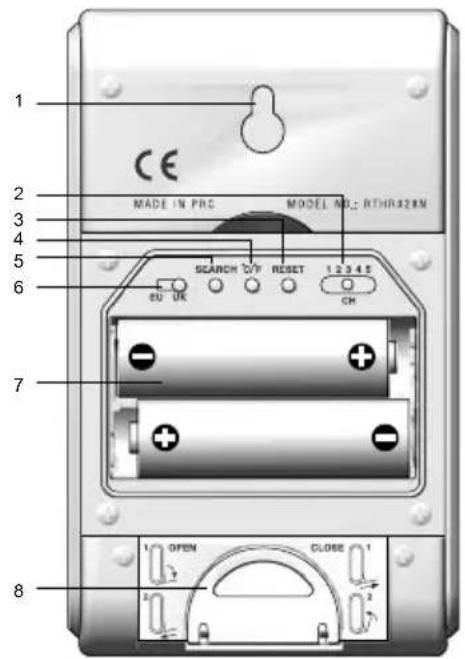

1. Öppna batteriluckan med en liten Phillips skruvmejsel

och se till att batterierna sätts in så att polariteten matchas (+ och -) enligt figuren nedan.

2. Ställ in kanalen genom att trycka på CHANNEL

knappen till önskat nummer. Om du använder fler än en fjärrenhet skall varje enhet tilldelas var sitt nummer.

3. Skjut EU / UK omkopplaren till den position som

motsvarar den plats du befinner dig på.

5. Placera sensorn nära huvudenheten.

6. Tryck SEARCH för att manuellt initiera signalen

som sänds mellan fjärr-och huvudenhet. Mottagningsikonen på huvudenheten kommer att blinka ca 3 minuter medan den letar efter en sensor. (Se sektionen för "Sensordataöverföring" för ytterligare information.)

7. Tryck på °C / °F knappen för önskad inställning.

8. Stäng batterifacket för fjärrenheten.

9. Montera sensorn på önskat ställe genom att använda

väggmontering eller bordsstativ. Att fälla ut stativet:

• Sätt i batterierna och välj kanal, enhet och format för radiosignalen innan du monterar sensorn.

• Undvik att placera enheten så att den utsätts för direkt solljus eller fukt.

• Placera inte fjärrenheten längre än 30 meter (100 fot) från huvudenheten.

• Placera fjärrenheten så att den är riktad mot huvudenheten, minimera hinder såsom dörrar, väggar och möbler.

• Placera fjärrenheten med fri sikt mot himlen, avskild från metall-och elektroniska föremål.

• Placera fjärrenheten nära huvudenheten under vintermånaderna då temperaturer under nollpunkten kan påverka batterilivslängd och signalstyrka. Överföringsräckvidden kan variera och är beroende av huvudenhetens mottagningsräckvidd. Du kan behöva experimentera med olika platser för att erhålla det bästa resultatet. NOTERING NOTERING BAR289 Swedish R4 OP 8/23/04, 8:11 PM5 Black6 SWE

SENSORDATAÖVERFÖRING

Data sänds från sensorn var 60: e sekund. Mottagningsikonen som visas i Utomhustemperatursområdet visar statusen.

Tryck CHANNEL på huvudenheten för att växla mellan fjärrenheterna 1-5. Husikonen visar den valda sensorn. För automatisk växling av sensorer, tryck och håll inne CHANNEL i 2 sekunder. Varje fjärrenhets data kommer att visas i 3 sekunder. För att avsluta automatisk växling, tryck CHANNEL eller MEMORY.

SÖKNING AV FJÄRRENHETER

För att söka efter en fjärrenhet, tryck och håll inne MEMORY och CHANNEL samtidigt i 2 sekunder. om fjärrenheten fortfarande inte kan hittas, kontrollera batterierna.

Denna produkt inhämtar tid och datum m h a radiosignaler som mottagits av fjärrenheten RTHR328N eller genom manuell inställning. RADIOKONTROLLERAD KLOCKA Denna produkt synkroniserar automatiskt datum och tid med den officiella tidskontrollorganisationen i Frankfurt (Tyskland) och Rugby (England) såvida du inte inaktiverar funktionen. Signalerna tas emot av fjärrenheten (RTHR328N) när den är inom 1500 km (932 miles) avstånd från en signal. Den initiala mottagningen tar 2-10 minuter och är initierad så fort du ställt in enheten och även när RESET tryckts in. Så fort den har mottagit informationen kommer mottagningsikonen att sluta blinka. Ikonen

som visas i klockområdet indikerar 2 faktorer:

• Kontakt mellan huvudenheten och sensorn som inhämtar RF-signalerna (

Hur dessa signaler fungerar tillsammans: För att göra en manuell sökning av klocksignalen, tryck och håll inne SEARCH på sensorn (RTHR328N) i 2 sekunder. SLÅ TILL / FRÅN DEN RADIOKONTROLLERADE KLOCKAN Om du önskar att ställa in klockan manuellt måste du först inaktivera radiokontrollfunktionen. För att göra detta måste du se till att du inte är i inställningsläget, tryck därefter och håll inne DOWN på huvudenheten i 2 sekunder. För att aktivera den, tryck UP i 2 sekunder.

• När RF klockan är aktiverad kommer denna ikon att visas i displayen.

• När RF klockan är inaktiverad kommer denna ikonen INTE att visas i displayen.

Du behöver endast göra detta om du har inaktiverat klockfunktionen (t.ex. om du är för långt ifrån eller inte kan mottaga en signal).

1. Tryck och håll inne MODE / LIGHT i 2 sekunder för

att gå in i inställningsläget.

2. Inställningen kommer att blinka för att indikera att den

3. Tryck UP eller DOWN för att ändra inställning.

4. Tryck MODE / LIGHT för att verkställa och gå till nästa

inställning. Ordningen för inställningarna är: offset för tidszon (+ / - 23 timmar), 12 / 24 timmarsformat, timme, minut, år, dag/månadsformat, månad, dag, språk och timslagsfunktion (AV / PÅ). Huvudenheten söker efter fjärrenheter. Minst en kanal har hittats. Sensor 1 sänder data (Siffran visar vald sensor.) Vald sensor kan inte hittas. Sök efter fjärrenheten eller byt batterier. IKON BESKRIVNING --- visas i Temperaturområdet

Enheten har kontakt med sensorn och har synkroniserat tiden. Enheten har kontakt med sensorn men tiden har ej synkroniserats. Enheten har förlorat kontakt med sensorn men har synkroniserat tiden. Enheten har förlorat kontakt med sensorn och tiden är ej synkroniserad. Enheten kan inte nå fjärrsensorn. NOTERING BAR289 Swedish R4 OP 8/23/04, 8:11 PM6 Black7 SWE Varje displayläge kommer att vara bakgrundsbelyst i 5 sekunder för att sedan återgå till huvudläget efter 10 sekunder. TIMSLAG När timslagsfunktionen är PÅ kommer klockan att pipa i början av varje hel timme och timslagsikonen

kommer att visas. ALARM Denna produkt är utrustad med ett 2-minuters crescendo alarm.

VISA ALARMINSTÄLLNINGAR

Tryck på ALARM. Alarmtid och alarmstatus visas i klockområdet. ALARMINSTÄLLNING

1. Tryck ALARM för att växla till Alarmläget.

Du kan välja 1 av de 5 följande språken.

ÄNDRA KLOCKANS DISPLAY

Tryck MODE / LIGHT för att växla mellan följande displaylägen:

• Timinställning för tidszon

2. Tryck och håll inne ALARM igen i 2 sekunder.

Alarminställningen kommer att blinka.

3. Välj timme och minut Tryck UP eller DOWN för att

ändra inställning. Tryck ALARM för att bekräfta. Alarmet kommer att aktiveras automatiskt. AKTIVERA ALARM Tryck ALARM två gånger för att börja växla mellan alarm PÅ och alarm AV. visas i Klock / Alarmområdet när alarmet är aktiverat. Tryck MODE, eller vänta 1 minut för att återgå till klockläget.

När alarmtiden är nådd kommer bakgrundsbelysningen att tändas i 5 sekunder och crescendo alarmet att låta i 2 minuter. För att stänga av alarmet:

• Tryck på fjärrkontrollen för att stänga av alarmet i 8 minuter. ELLER

• Tryck på valfri knapp, på fjärrkontrollen eller huvudenheten, förutom för att stänga av larmet i 24 timmar. Om du inte trycker på någon knapp, kommer alarmet automatiskt att stoppa efter 2 min.

Engelska Tyska Franska Italienska Spanska NOTERING BAR289 Swedish R4 OP 8/23/04, 8:11 PM7 Black8 SWE LCD-displayen visar en animerad ikon som indikerar det förutspådda vädret.

IKONER FÖR VÄDERPROGNOSEN

IKON BESKRIVNING Klart Halvklart Molnigt Regnigt Snöigt Dag / Natt Dag / Natt VÄDERPROGNOS Denna produkt förutspår vädret för de kommande 12 till 24 timmarna inom en 30-50 km (19 --31 miles) radie. Väderprognosen baseras på trenden för lufttrycket.

Nattetidsikonen visas från 06.00 till 18.00. TEMPERATUR Denna produkt kan visa nuvarande, lägsta och högsta temperatur som har inhämtats av fjärrenheterna och huvudenheten.

MAX / MIN TEMPERATUR

• Tryck MEMORY för att växla mellan nuvarande, högsta (MAX) och lägsta (MIN) temperatur.

• För att nollställa minnet, tryck och håll inne MEMORY i 2 sekunder. Ett pip hörs när minnet nollställts.

Tryck på °C / °F knappen för önskad inställning. Displayen kan visa inomhustemperaturen inom intervallet -5°C till +50°C (23°F till 122°F). BAKGRUNDSBELYSNING För att tända bakgrundsbelysningen i 5 sekunder:

• Tryck MODE / LIGHT på huvudenheten. ELLER

• Tryck SNOOZE / LIGHT på fjärrkontrollen. När

visas är bakgrundsbelysningen inaktiverad pga. låg batterinivå. Byt ut gamla mot nya batterier för att kunna använda denna funktion igen.

ÅTERSTÄLLNING AV PRODUKTEN

För in ett gem (eller liknande) i hålet under RESET för att återställa enheten till grundinställning. När du trycker på RESET kommer produkten att återställas till fabriksinställning och all sparad information kommer att försvinna. FJÄRRKONTROLL (RE289) Fjärrkontrollen kommunicerar med huvudenheten m h a infraröd teknik. Knapparna på fjärrkontrollen utför samma funktioner som knapparna på framsidan av huvudenheten. Se funktionerna i listan nedan för att få hänvisning om var du kan hitta ytterligare information om respektive funktion:

• Visa manuellt data för 1 av 5 sensorer eller visa varje kanal i 3 sekunder genom att använda auto - scan - se "Val av Kanalnummer".

• Gör en manuell sökning av RF - klocksignalen - se "Radiokontrollerad Klocka".

• Aktivera / inaktivera den radiokontrollerade klockan - se "Slå Till / Från den Radiokontrollerade Klockan".

• Ställ in klockan, datumet och veckodagen manuellt - se "Ställ in Klockan".

• Visa de 5 olika klockdisplayerna - se "Ändra Klockans Display".

• Visa alarminställning, ställ in alarmet, aktivera alarmet och stäng av alarmet - se "Alarm".

• Visa temperaturmätningar - se "Max / Min Temperatur". Sensorns autosök funktion kan inte styras från fjärrkontrollen. Huvudenheten får inte vara mer än 4 meter (13 fot) från fjärrkontrollen för att anslutningen ska lyckas. Rikta fjärrkontrollen mot huvudenhetens infraröda port för optimal prestanda. Fjärrkontrollen fungerar inte om det finns ett hinder mellan de två enheterna. NOTERING NOTERING NOTERING NOTERING NOTERING BAR289 Swedish R4 OP 8/23/04, 8:11 PM8 Black9 SWE

SÄKERHET OCH UNDERHÅLL

Rengör produkten med en lätt fuktad trasa och milt alkoholfritt tvättmedel. Undvik att tappa produkten eller att placera den i ett högtrafikerat område ( signalmässigt). VARNINGSMEDDELANDEN Denna produkt är designad för att ge dig många års glädje om den hanteras på ett korrekt sätt. Oregon Scientific är inte ansvariga om några avsteg från instruktionsmanualen gällande användningen av produkten görs eller om icke godkända förändringar eller reparationer utförs. Se följande anvisningar:

• Lägg aldrig ner produkten i vatten. Detta kan orsaka en elektrisk stöt som förstör produkten.

• Utsätt inte huvudenheten för extrema krafter, stötar eller variationer i temperatur eller luftfuktighet.

• Mixtra inte med interna komponenter.

• Blanda inte gamla och nya batterier eller batterier av olika fabrikat.

• Använd inte laddningsbara batterier till denna produkt.

• Plocka ur batterierna om produkten skall förvaras under en längre period.

• Repa inte LCD displayen. De tekniska specifikationerna och innehållet i denna manual kan komma att ändras utan vidare upplysning. Bilderna är inte ritade i skala. FELSÖKNING NOTERING PROBLEM SYMTOM ÅTGÄRD Datum Konstig dag / månad Ändra språk Klocka Kan inte justera klockan Inaktivera radiokontrollerad klocka Kan inte auto- synkronisera

radio-controlled clock Temp Visar " LLL" eller "HHH". Temperaturen är utanför temperatursmätområdet Trådlös fjärrenhet Hittar inte fjärrenhet Kontrollera batterierna SPECIFIKATIONER Dimensioner för huvudenheten L x B x H 225 x 24 x 141 mm (8,86 x 0,94 x 14,10 cm) Vikt 542 gram (1,19 lbs) utan batteri Dimensioner för Fjärrkontrollen L x B x H 108 x 17 x 39 mm (4,25 x 0,67 x 3,91 cm) Vikt 34 gram (0,08 lbs) utan batteri Dimensioner för Fjärrenheten L x B x H 70 x 24,5 x 116 mm (2,76 x 0,96 x 7.3 tum) Vikt 108 gram (0,24 lbs) utan batteri Temperatur Enhet °C eller °F Mätområde Inomhus -5°C till 50°C (29°F till 122°F) Mätområde Utomhus -20°C till 60°C (-4°F till 140°F) Upplösning 0.1°C ( 0.2°F) Minne Min / Max Väderprognos Display Soligt (dag / natt), halvklart (dag / natt), molnigt, regnigt, snöigt Trådlös Fjärrenhet (RTHR328N) RF frekvens 433 MHz Avstånd Upp till 30 meter (100 fot) vid fri sikt Sändning Ca. varje minut Kanal Nummer 1, 2, 3, 4 eller 5 Enhet °C eller °F Radiokontrollerad Klocka Synkronisering Auto eller inaktiverad Klock display HH:MM Timformat 12 timmars AM / PM (MSF format) 24 timmars (DCF format) Datum DD/MM eller MM / DD Veckodag på 5 språk (E, T, F, I, S) Alarm Dagligt, 2 minuters stigande i ljudstyrka Snooze 8-minuters snooze (kan endast styras med fjärrenheten) Strömförsörjning Huvudenhet Batterier 4 x UM-3 (AA) 1,5V Fjärrkontrollerad Batterier 2 x UM-4 (AA) 1,5V Trådlös fjärrenhet Batterier 2 x UM-3 (AA) 1,5V BAR289 Swedish R4 OP 8/23/04, 8:11 PM9 Black10 SWE

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Den här produkten överensstämmer med de viktigaste kraven i "Artikel 3 i R&TTE 1999 / 5 / EC-direktiven" om den används för avsett bruk och följande standards har tillämpats: Säkerhet för informationsteknologisk utrustning (Artikel 3.1.a i R&TTE-direktivet) Tillämpad standard EN 60950: 2000 Elektromagnetisk kompatibilitet (Artikel 3.1.b i R&TTE-direktivet) Tillämpad standard ETSI EN 301 489-1-3 (Ver.1.4.1): 2002-08 Effektivt utnyttjande av spektrat för radiofrekvens (Artikel 3.2 i R&TTE-direktivet) Tillämpad standard ETSI EN 300 220-3 (Ver.1.1.1): 2000-09 Ytterligare information: Produkten är anpassad till "Low Voltage Directive 73 / 23 / EC", "EMC Directive 89 / 336 / EC" och "R&TTE direktivet 1999 / 5 / EC (bilaga II)" och är försedd med respektive CEmärkning. Carmelo Cubito Agrate Brianza (MI) / Italien January 2004 R&TTE representant för tillverkaren

LÄNDER SOM OMFATTAS RTTE-DIREKTIVET

Alla länder inom EU, Schweiz CH och Norge N Det rekommenderas att använda Alkaline batterier till denna produkt för maximal drifttid.

OM OREGON SCIENTIFIC

Besök vår hemsida (www.oregonscientific.se) för att se mer av våra produkter såsom digitalkameror; MP3 spelare; projektionsklockor; hälsoprodukter; väderstationer; DECT-telefoner och konferenstelefoner. Hemsidan innehåller också information för våra kunder i de fall ni behöver ta kontakt med oss eller behöver ladda ner information. Vi hoppas du hittar all information du behöver på vår hemsida och om du vill komma i kontakt med Oregon Scientific kundkontakt besöker du vår lokala hemsida www.oregonscientific.se eller www.oregonscientific.com för att finna telefonnummer till respektive supportavdelning. NOTERING BAR289 Swedish R4 OP 8/23/04, 8:11 PM10 BlackN =EF
