BAR928 - Wetterstation OREGON SCIENTIFIC - Kostenlose Bedienungsanleitung

Produkttyp	Wetterstation
Marke	Oregon Scientific
Modell	BAR928
Abmessungen (Hauptgerät)	182 (L) x 133 (B) x 28 (H) mm
Gewicht (Hauptgerät)	306 g
Gewicht (Außensensor)	100 g
Stromversorgung (Hauptgerät)	4 Alkaline-Batterien UM-3 oder R6 1,5V
Stromversorgung (Außensensor)	2 Alkaline-Batterien UM-4 oder LR3 1,5V
Innenbereich Temperaturbereich (Anzeige)	-50,0 °C bis +70,0 °C
Außenbereich Temperaturbereich (Anzeige)	-50,0 °C bis +70,0 °C
Betriebstemperaturbereich (Sensor)	-20,0 °C bis +60,0 °C
Genauigkeit der Temperaturmessung	0,1 °C (0,2 °F)
Innenbereich relative Luftfeuchtigkeit	25 % bis 95 % RH
Luftdruckbereich	795 bis 1050 mb/hPa (23,48 bis 31,01 inHg)
RF-Übertragungsfrequenz	433 MHz
Reichweite	20 bis 30 Meter unter normalen Bedingungen
Abtastzyklus Temperatur	ca. 30 Sekunden
Abtastzyklus Druck	15 Minuten
Uhrentyp	Funkgesteuert DCF77
Zeitanzeige	12h oder 24h, mit Sekunden
Kalender	Bis 2089
Mondphasen	Von 1990 bis 2089 (8 Phasen)
Hintergrundbeleuchtung	HiGlo, 5 Sekunden
Alarm	Crescendo in 3 Stufen, Wiederholung 8 Minuten
Wettervorhersage	Symbole für 12 bis 24h, Radius 30-50 km
Sprachen der Wochentage	Englisch, Italienisch, Deutsch, Französisch, Spanisch
Wartung und Reinigung	Mit einem weichen, fusselfreien Tuch reinigen. Keine Scheuermittel verwenden. Nicht eintauchen.
Sicherheit	Verwenden Sie nur Batterien des angegebenen Typs. Mischen Sie keine alten und neuen Batterien. Öffnen Sie das Gerät nicht.
Ersatzteile und Reparierbarkeit	Das Gerät enthält keine vom Benutzer reparierbaren Teile. Keine Ersatzteile verfügbar.
Allgemeine Informationen	CE-Zertifizierung, konform mit R&TTE-Richtlinien.

Häufig gestellte Fragen - BAR928 OREGON SCIENTIFIC

Wie installiere ich die Batterien im Außensensor?

Schrauben Sie den Deckel des Batteriefachs ab. Legen Sie zwei AAA-Batterien unter Beachtung der Polarität ein. Wählen Sie die °C/°F-Anzeige mit dem Schalter. Setzen Sie den Deckel wieder auf und schrauben Sie ihn fest.

Wie stelle ich die Uhr manuell ein?

Im Zeitanzeigemodus drücken Sie MODE 3 Sekunden lang. Die Ziffern des 12/24h-Formats blinken. Verwenden Sie UP/DOWN zur Auswahl. Drücken Sie MODE, um zu den Stunden und dann zu den Minuten zu gelangen. Drücken Sie MODE zur Bestätigung.

Wie aktiviere oder deaktiviere ich den Funkempfang?

Zum Deaktivieren der Funksynchronisation drücken Sie gleichzeitig MODE und DOWN. Zur Reaktivierung drücken Sie gleichzeitig MODE und UP.

Wie zeige ich die Innen- und Außentemperatur an?

Drücken Sie THERMO, bis die Anzeige IN (Innen) oder OUT (Außen) aufleuchtet. Die Temperatur wird im entsprechenden Fenster angezeigt.

Wie sehe ich die aufgezeichneten Max-/Min-Temperaturen?

Drücken Sie MEMORY, um durch die Höchst-, Tiefst- und aktuelle Temperatur zu blättern. Die Anzeigen MAX oder MIN erscheinen. Um den Speicher zu löschen, halten Sie MEMORY 3 Sekunden lang gedrückt.

Wie stelle ich die Höhe für den Luftdruck ein?

Bei der Kalendereinstellung ist der erste blinkende Wert die Höhenkompensation. Verwenden Sie UP/DOWN, um einen Wert zwischen 0 und 2500 Metern einzugeben. Bestätigen Sie mit MODE.

Wie verwende ich den Mondphasen-Scanner?

Drücken Sie UP oder DOWN, um in den Scanmodus zu gelangen. Verwenden Sie die Tasten, um zwischen den Daten von 1990 bis 2089 zu navigieren. Die entsprechende Mondphase wird angezeigt. Das Gerät verlässt diesen Modus nach 15 Sekunden Inaktivität.

Was tun, wenn das Display nichts anzeigt oder das Gerät nicht reagiert?

Überprüfen Sie die Batterien und ersetzen Sie sie bei Bedarf. Wenn das Problem weiterhin besteht, verwenden Sie die RESET-Taste im Batteriefach mit einem spitzen Gegenstand.

Wie reinige ich das Gerät?

Wischen Sie das Gerät mit einem weichen, fusselfreien Tuch ab. Verwenden Sie keine Scheuer- oder ätzenden Mittel. Tauchen Sie es nicht in Wasser.

Wie groß ist die Übertragungsreichweite zwischen den Einheiten?

Unter normalen Bedingungen beträgt die Reichweite etwa 20 bis 30 Meter. Vermeiden Sie Metallhindernisse und elektrische Störungen für einen besseren Empfang.

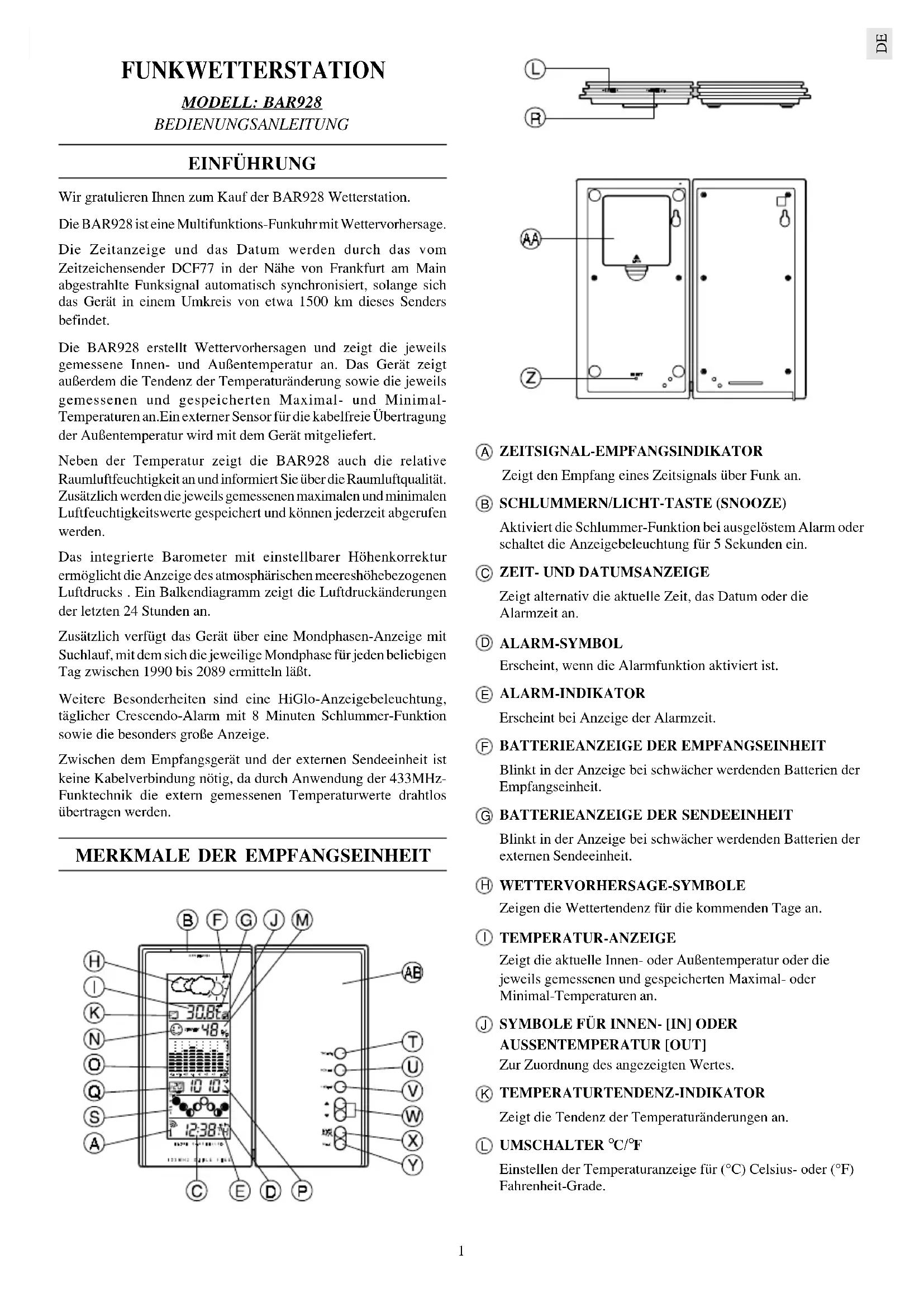

BEDIENUNGSANLEITUNG BAR928 OREGON SCIENTIFIC

MODELL: BAR928 BEDIENUNG SANLEITUNG

EINFUHRUNG

Wir gratulieren Ihnen zum Kauf der BAR928 Wetterstation.

Die BAR928 ist eine Multifunktions-Funkuhr mit Wettervorhersage.

Die Zeitanzeige und das Datum werden durch das vom Zeitzeichensender DCF77 in der Höhe von Frankfurt am Main abgestrahnte Funksignal automatisch synchronisiert, solange sich das Gerät in einem Umkreis von etwa 1500km these Senders befindet.

Die BAR928 erstellt Wettervorhersagen und zeigt die jeweils gemessene Innen- und AuBentemperatur an. Das Gerät zeigt außer dem die Tendenz der Temperaturänderung sowie die jeweils gemessenen und gespeicherten Maximal- und Minimal-Temperaturen an. Ein externer Sensor für die kabelfreiie Übertragung der AuBentemperatur wird mit dem Gerät mitglicfert.

Neben der Temperatur zeigt die BAR928 auch die relative Raumluftfeuchtigkeit an und informiert Sie über die Raumluftqualität. Zusätzlich werden die jeweils gemessenen maximalen und minimalen Luftfeuchtigkeitswerte gespeichert und können jederzeit abgerufen werden.

Das integrierte Barometer mit cinstellbarer Höhenkorrektur ermöglicht die Anzeige des atmospharischen Meereshöhebezogenen Luftdrucks. Ein Balkendiagramm zeigt die Luftdruckänderungen der letzten 24 Stunden an.

Zusätzlich verfügt das Gerät über eine Mondphasen-Anzeige mit Suchlauf, mit dem sich die jeweilige Mondphase für jeder beliebigen Tag zwischen 1990 bis 2089 crmitteln laßt.

Weitere Besonderheiten sind eine HiGlo-Anzeigebeleuchtung, tätiglicher Crescendo-Alarm mit 8 Minuten Schlummer-Funktion sowie die besondersen große Anzeige.

Zwischen dem Empfangsgerät und der externen Sendecinheit ist keine Kabelverbindung nötig, da durch Anwendung der 433MHz-Funktechnik die extern gemessenen Temperaturwerte drahtlos übertragen werden.

MERKMALE DER EMPFANGSEINHEIT

A ZEITSIGNAL-EMPFANGSINDIKATOR

Zeigt den Empfang eines Zeitsignals über Funk an.

SCHLUMMERN/LICHT-TASTE (SNOOZE)

Aktiviert die Schlummer-Funktion bei ausgelöstem Alarm oder schaltet die Anzeigebeleuchting für 5 Sekunden ein.

ZEIT- UND DATUMSANZEIGE

Zeigt alternativ die aktuelle Zeit, das Datum oder die Alarmzeit an.

ALARM-SYMBOL

Erscheint, wenn die Alarmfunktion aktiviert ist.

(ELARM-INDIKATOR

Erschint bei Anzeige der Alarmzeit.

F BATTERIEANZEIGE DER EMPFANGSEINHEIT

Blink in der Anzeige bei schwacher werden den Batterien der Empfangseinheit.

BATTERIEANZEIGE DER SENDEEINHEIT

Blink in der Anzeige bei schwacher werden den Batterien der externen Sendecinheit.

WETTEVORHERSAGE-SYMBOLE

Zeigen die Wettertendenz für dieCOMMenden Tage an.

① TEMPERATUR-ANZEIGE

Zeigt die aktuelle Innen- oder Aufentemperatur oder die jeweils gemessenen und gespeicherten Maximal- oder Minimal-Temperaturen an.

SYMBOLE FÜR INNEN- [IN] ODER AUSSENTEMPERATUR [OUT]

Zur Zuordnung des angezeigten Wertes.

TEMPERATURTENDENZ-INDIKATOR

Zeigt die Tendenz der Temperaturänderungen an.

UMSCHALTER ^ / ^

Einstellen der Temperaturanzeige für (^) Celsius- oder (^) Fahrenheit-Grade.

MUFTFEUCHTIGKEIT

Zeigt die relative Raumluftfeuchtigkeit an.

KOMFORT-INDIKATOR

Zur Anzeige des aktuellen Raumklimas.

LUFTDRUCK-BALKENDIAGRAMM

Grafische Darstellung der Luftdruckentwicklung der vergangenen 24 Stunden.

LUFTDRUCK-ANZEIGE

Zeigt den aktuell gemessenen oder die zurückliegenden gespeicherten Luftdruckwerte an.

LUFTDRUCK-ENTWICKLUNG (HISTORY)

Anzeige der Stunden zu den gespeicherten Luftdruckwerten.

UMSCHALTER FÜR LUFTDRUCK-MASSEINHEIT

Auswahl der Luftdruckanzeige in "mb/hPa" oder "in/Hg".

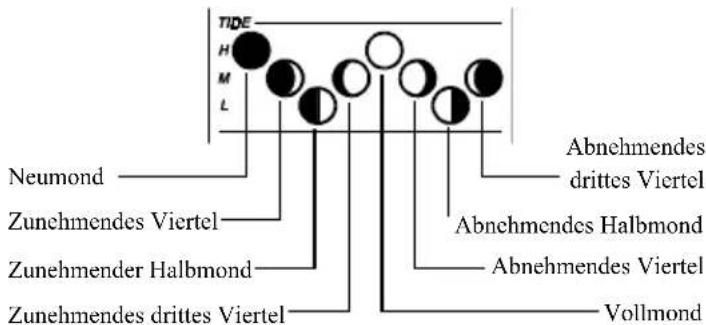

⑤ MONDPHASEN

Anzeige der aktuellen Mondphase oder der Mondphase des jeweils aufgerufenen Datum.

THERMO-TASTE

Umschaltung der Anzeige für Innen- oder Außentemperatur.

① MEMORY-TASTE

Aufrufen oder Löschen der gespeicherten maximalen und minimalen Temperaturwerte.

HISTORY-TASTE

Aufrufen der gespeicherten Luftdruckwerte während der vorausgehenden 24 Stunden.

W AUF- [UND AB- ]-ASTEN

Vergroßern oder Verkleinern eines eingestellen Wertes oder Durchschaften des Mondphasen-Suchlaufs.

ALARM EIN/AUS TASTE

Anzeige der Alarmzeit oder Einstellen der Alarmfunktion.

MODE-TASTE

Zum Umschalten der Zeitanzeige (Sekunden / Wochentag / Datum) oder zur manuellen Einstellung der Uhr oder der Hoheneinstellung des Barometers.

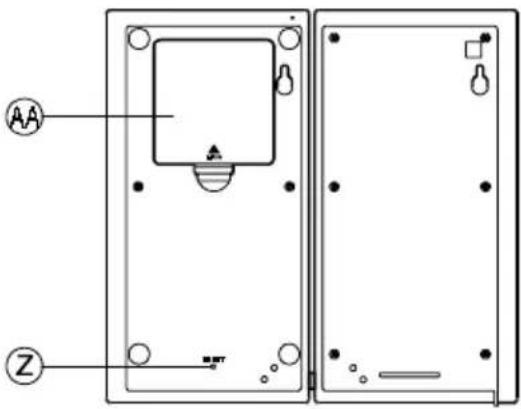

② RUCKSETZ-TASTE (RESET)

Zum Rücksetzen auf die Grundeinstellungen.

A BATTERIEFACH

Zur Aufnahme von vier Batterien des Typs UM-3 bzw. "AA" (Mignon).

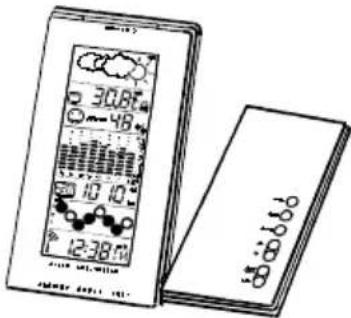

AB STANDFUSS UND BEDIENFELD

Bedienfeld und Unterlage bei Tischeaufstellung des Gerätes.

MERKMALE DER SENDEEINHEIT

LCD-ANZEIGE

Zeigt die aktuell gemessene und an die Empfangseinheit übertragene Temperatur.

⑧ LED-INDIKATOR

Blinkt während der Sendung der Temperaturdaten kurz auf.

UMSCHALTER ^ C / ^

Einstellen der Temperaturanzeige für (^) Celsius- oder (^) Fahrenheit-Grade.

RUCKSETZ-TASTE (RESET)

Zum Rücksetzen auf die Grundeinstellungen.

BATTERIEFACH

Zur Aufnahme von zwei Batterien des Typs UM-4 bzw. "AAA" (Micro).

F HALTER FÜR WANDAUFHÄNGUNG

Nimmt die externe Sendeeinheit bei Wandmontage auf.

EINSTECKBARER STANDBUGEL

Zur Aufstellung der externen Sendeeinheit auf einer ebenen Oberfläche.

BITTE VOR DEM EINSATZ BEACHTEN

Beachten Sieitte die folgenden Hinweise, um eine optimale Funktion der Geräte zu gewährleisten:

1. Legen Sie die Batterien in die externe Sendeeinheit ein, bevor Sie die Batterien in die Empfangseinheit einlagen.

2. Stellen Sie die Empfangseinheit und die externe Sendeeinheit innerhalb der möglichen Reichweite der Geräte auf, d.h. in einem Umkreis von bis zu 20 bis 30 Metern.

Beachten Sie, daß die tatsächliche Reichweite des Senders von den jeweils verwendeten Baumaterialien der Gebäude sowie der jeweiligen Position der externen Sendeeinheit abhängt. Testen

Sie verschiedene Aufstellorte, um optimale Resultate zu erzielen.

Bringen Sie die Sendeinheit keinesfalls auf Metall, feuchtem Mauerwerk oder feuchtem Holz oder zu nahe dem Erdboden an.

Obwohl die externe Sendeeinheit wetterfest ist, sollen den Sie dieser nicht an einem Ort aufstellen, an der diese direkter Sonneneinstrahlung, Regen oder Schnee ausgesetzt ist.

VORBEREITUNG DER EXTERNEN SENDEEINHEIT

Die externe Sendecinheit besteht zwei Batterien des Types "AAA" (Micro).Gehen Sie zur Inbetriebnahme wie folgt v

1. Nehmen Sie die Batteriefachabdeckung ab.
2. Stellen Sie die Temperaturanzeige mittels des mit ^ C bzw. ^ bezeichneten Schalters auf die gewündte Maßeinheit ein.
3. Legen Sie die Batterien entsprechend der gekennzeichneten Polarityt ein (oder entfernen Sie bei bereits mitgelicferten Batterien den roten Transportschutzstreifen).
4. Schrauben Sie die Batteriefachabdeckung wieder auf.

Wichtige Hinweise:

Bitte achtenden Sie darauf, daß nach jeder Änderung einer Einstellung an der externen Sendeinheit unbedingt die Rücksetztaste (RESET) mittels eines dünnen Drahtes (Büroklammer o.ä.) betätig wird.

Erneern Sie die Batterien, wenn das durchgestrichene Batteriesymbol in der Anzeige der Sendeeinheit bzw. in der Außentemperatur-Anzeige der Empfangseinheit erscheint.

VORBEREITUNG DER EMPFANGSEINHEIT

Die Empfangseinheit besteht vier Batterien des Typs "AA" (Mignon).itte gehen Sie wie folgt vor:

1. Offnen Sie das Batteriefach auf der Rückseite des Gerätes.
2. Legen Sie die Batterien entsprechend der gekennzeichnen Polarität ein (oder entfern den Sie bei bereits mitgelieferten Batterien den roten Transportschutzstreifen).

1. Schlieben Sie das Batteriefach wieder.

Wichtige Hinweise:

Erneumann Sie die Batterien, wenn das durchgestrichene Batteriesymbol im Wettervorhersagefeld der Empfangseinheit erscheint.

Betätigten Sie die Rücksetztaste (RESET) bei der Empfangseinheit, falls einmal eine Störung auftreten sollen. Damit werden alle Funktionen der Empfangseinheit neu gestartet.

Hinweis: zum Schutz unserer Umwelt / Batterieentsorgung

Batterien gehören nicht in den Hausmull. Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien zurückzugegeben. Sie können ihre alten Batterien bei den öffentlichen Sammelstellen in ihrer Gemeinde oder überall Dort abgeben, wo Batterien der betreffenden Art verkauft werden.

ANZEIGEBELEUCHTUNG

Betätigten Sie die SCHLUMMERN/LICHT-TASTE (SNOOZE) einmal. Die Anzeigebeleuchtung bleibt nun fünf Sekunden lang cingschacht.

ZEITANZEIGE-MODI

Die aktuelle Zeit und das Datum konnen in drei verschiedene Modi angezeigt werden:

"Stunde-Minute-Sekunde", "Stunde-Minute-Wochentag" und TagMonat-Jahr. Betätigten Sie die MODE-Taste, um durch die Anzeigemodi zu schalten.

Betätigten Sie die ALARM-Taste, während ciner dieser Anzeigemodi aktiviert ist, um die eingestellte Alarmzeit anzuzeigen. Betätigten Sie die Taste nochmals, um die Alarmfunktion zu deaktivieren. Betätigten Sie die MODE-Taste, um wieder in die Uhrzeitanzeige oder die Datumsanzeige zurückzuschalten.

HINWEISE ZUM EMPFANG DES ZEITSIGNALS

Solange sich Ihr BAR928 innerhalb der Reichweite von etwa 1500 km des amtlichen Zeitzeichensenders DCF77 (in der Höhe von Frankfurt am Main) befindet, wird diesen Zeitsignal tätig cheskmal empfangen und Uhrzeit sowie Datum automatisch synchronisiert.

Für einen gute Empfang这点 Zeitsignals sollen Sie das Gerät nicht in der Näre von metallischen Gegenständen oder elektrischen Geräten aufstellen, um Störungen möglichst gering zu halten.

Bei der ersten Inbetriebnahme (nach Einsetzen der Batterien oder nach einem Rücksetzen) beginnt das Gerät das Zeitsignal zu empfangen und der Empfangsindikator beginnt zu blinken.

Der vollständige Empfang des Signals dauert normalerweise etwa 2 bis 10 Minuten; abhängig von der Stärke des empfangenen Zeitsignals.

Nachdem der Empfang abgeschlossen ist, blinkt der Empfangsindikator nicht mehr, sondern zeitigt jetzt die Stärke des zuvor empfangenen Zeitsignals an.

	- Zeitsignal wurde empfangen.
	- Schwaches Signal und nicht ausreichende Synchronisation. Versuchen Sie, die Position oder den Aufstellort zu verändern.
	- Signal zu schwach; kein Empfang.
	- Blinkendes Symbol: Empfang erfolgtGeradc.

Um den Empfang des Zeitsignals abzuschalten, drücken Sieitte gleichzeitig die Tasten [MODE] und AB [] .

Durch gleichzeitiges Drucken der Tasten [MODE] und AUF [▲] können Sie den Empfang des Zeitsignals wieder eingehalten.

MANUELLE EINSTELLUNG DER UHR

Falls das Grot einmal außerhalb des Empfangsbereiches für das Funksignal betrieben werden soll,alandt sich die Uhr auch manuell einstehen:

Drücken Sie während der normalen Uhrzeit-Anzeige die MODE-Taste 3 Sekunden lang. Die 12-Stunden-oder 24-Stunden-Zeitanzeige beginnnt zu blinken.

Drücken Sie die AUF- [▲] oder AB- [▼] Taste, um das jeweils gewünschte Anzeigeformat auszuwahlen. Ein Indikator für “AM (Vormittag)” oder “PM (Nachmittag)” erscheint, wenn das 12-Stunden-Anzeigeformat eingestellt ist.

Betätigten Sie wieder die MODE-Taste. Die Stundenanzeige beginnnt nun zu blinken. Verwenden Sie die AUF- [▲] oder AB- [Taste, um die Stundenanzeige einzustellen. Halten Sie die jeweilige Taste gedrückt, um größere Zeitabschnittschnell einzustellen. Betätigten Sie die MODE-Taste erneut, um die Minutenanzeige einzustellen. Betätigten Sie abschlussend die MODE-Taste nochmals, um die Einstellung zu bestätigen und zu beenden.

EINSTELLUNG DER HÖHENKORREKTUR

Damit das Gerät die Anzeige des barometrischen Luftdrucks auf den Meereshöhebezogenen Wert umrechnen kann, muß die Höhe des Aufstellorts eingespeichert werden.

Drücken Sie während der Daten sanzeige die MODE-Taste drei Sekunden lang. Die Höhenausgleichsanzeige im Luftdruckfenster beginnnt zu blinken.

Stellen Sie nun mit der AUF- [ ] oder AB- Taste die Hohe (in Metern) Hisrs Wohnortes ein.

Drücken Sic abschließlich mehrmals die MODE-Taste, bis Datum und Uhrzeit nicht mehr blinken. Damit ist die Einstellung bestätig und beendet. Nach einigen Minuten erscheint der umgerechnete Meereshöhebezogene Luftdruckwert.

MANUELLE EINSTELLUNG DES DATUMS

Schalten Sie durch Drucken der MODE-Taste die Daten sanzeige ein und halten Sie dann die MODE-Taste 3 Sekunden gedrückt. Betätigten Sie die MODE-Taste nochmals und die Jahreszahl beginnnt zu blinken.

Benutzen Sie die AUF- [▲] oder AB- [▼ - Taste, um das gewünschte Jahr einzuststellen.

Drücken Sie wieder die MODE-Taste. Die Indikatoren "D" und "M" blinken nun. Wahlen Sie mit der AUF- [ ]oder AB- [ ] - Taste das gewünschte Datumformat ("D"- "M" für "Tag-Monat" oder "M"- "D" für "Monat-Tag".

Betätigten Sie die MODE-Taste erneut, um nacheinander das Datum einzustellen.

MEHRSPRACHIGE WOCHENTAGS-ANZEIGE

Schalten Sic durch Drucken der MODE-Taste die Daten sanzeige ein und halten Sie dann die MODE-Taste 3 Sekunden gedrückt. Betätigten Sic die MODE-Taste mehrmals, bis einer der Sprach-Indikatoren "E", "I", "D", "F" oder "S" blinkt. Wahlen Sie mit der AUF- [▲] oder AB- [▼] Taste die gewünschte Wochentags-Sprache aus ("E" für Englisch, "I" für Italienisch, "D" für Deutsch, "F" für Französisch oder "S" für Spanish).

Betätigten Sie wieder die MODE-Taste. Der Wochentags-Indikator blinkt nun. Wahlen Sie wieder mit der AUF- [▲] oder AB- [Taste den Wochentag und drücken Sie abschreiben nochmals die MODE-Taste, um die Einstellung zu bestätigen und zu beenden.

Die Anzeigesprache des Wochentags kann während der Kalendereinstellung ausgewählten werden. Die Abkürzungen der Wochentage in den verschiedenen Sprachen finden Sie in der nachfolgenden Tabelle:

Sprache	Montag	Dienstag	Mittwoch	Donnerstag	Freitag	Samstag	Sonntag
Englisch	E	Mo	Tu	WE	TH	Fr	SA	Su
Deutsch	I	Mo	M	M	Bo	Fr	SA	So
Französisch	F	Lu	Ma	ME	DE	VE	SA	III
Italienisch	I	Lu	Ma	ME	GI	VE	SA	No
Spanisch	S	Lu	Ma	M	GU	II	SA	Bo

EINSTELLEN DER ALARMZEIT UND AKTIVIEREN DER ALARMFUNKTION

Halten Sie während der Alarmzeitanzeige die ALARM-Taste drei Sekunden gedrückt.

Stellen Sie mit der AUF- [ ▲oder AB- [ Taste die Stundenanzeige ein. Betätigten Sie nochmals die ALARM-Taste für die Minuteneinstellung. Stellen Sie die Minutenanzeige ein und drücken Sie abschiede die ALARM-Taste nochmals, um die Einstellung zu bestätigen.

Die Alarmfunktion wird automatisch aktiviert. Betätigten Sie die ALARM-Taste während der Alarmzeitanzeige ein- oder mehrmals, um die Alarmfunktion zu deaktivieren oder erneut zu aktivieren. Schalten Sie mit der MODE-Taste wieder in die normale Zeitanzeige zurück.

ALARM- UND SCHLUMMER-FUNKTION

Wenn die Alarmfunktion aktiviert ist, wird der Alarm zur eingestellen Zeit aktiviert. Die Anzeige leuchtet nun f芮f Sekunden lang auf, und der "ALARM"-Indikator blinkt.

Der Crescendo-Alarm wird langsam in drei Stufen lauter. Der Alarm certont 1 Minute lang, falls Sie den Alarm nicht vorher abschalten.

Betätigten Sie eine beliebige Taste, um den Alarm abzuschalten. Wenn Sie die SCHLUMMERN/LICHT-Taste (SNOOZE) betätigten, wird die Schlummer-Funktion aktiviert. Das Glockensymbol blinkt nun nicht mehr, und der Alarm wird nun 8 Minuten lang unterbrochen und ertont anschließend erneut.

AUFRUFEN DER INNEN- UND AUSSEN- TEMPERATUREEN

Betätigen Sie die THERMO-Taste bis der Indikator "IN" entscheid, um die gemessene Innentemperatur anzuzeigen.

Betätigen Sie die THERMO-Taste bis der Indikator "OUT" erscheint, um die gemessene Außentemperatur anzuzeigen.

Die Temperatur kann in Celsius-Graden (^) oder Fahrenheit-Graden (^) angezeigt werden. Die Einstellung erfolgt mittels des "C/F"-Umschalters. Bringen Sie den Schalter in die Einstellung

“C” für Celsius-Grade, und in die Einstellung “F” für Fahrenheit-Grade.

Die externe Sendecinheit kann Temperaturen von -50^ (-58^) bis +70^ (+158^) messen. Wenn die Temperatur über oder unter diesen Grenzwerten liegt, blinkt "70" oder "-50" in der Anzeige.

HINWEISE ZUR AUSSENTEMPERATUR-ANZEIGE

Sobald die Batterien in die externe Sendeeinheit eingesetzt sind, sendet diese die gemessene Temperatur in Abständen von 30 Sekunden an die Empfangseinheit.

Wenn keine Signale empfangen werden, erscheinen bei Aufrufen der Außentemperatur Striche in der Anzeige. Halten Sie die THERMO-Taste so lange gedrückt, bis durch den damit ausgelösten Suchlauf nach den gesendeten Temperaturdaten eine Anzeige erscheidt und dadurch Sende- sowie Empfangseinheit synchronisiert werden.

Sollte danach kein Empfang erfolgen, überprüfen Sieitte:

1. Sind die Batterien in der Empfangseinheit sowie in der Sendeeinheit noch leistungsfähig?
2. Ist die Sendeeinheit innerhalb der möglichen Reichweite installiert? Im Zweifelsfall hilft, den Standort versuchswise zuändern.
3. Bei langcranhaltenden Temperaturen unter dem Gefrierpunkt kann die Batterieleistung und damit die mögliche Reichweite deutlich nachlassen. Bei higheren Temperatren kehrt dann die ursprüngliche Batterieleistung wieder zurück.
4. Befindet sich die Empfangseinheit zu nahe an einem Fernsehgerät oder Computer-Monitor? Diese Geräte verursachen ein starkes Störfeld, das unter Umständen die Empfangseinheit beceinflübt. Verändern Sie versuchsweise den Standort der Empfangseinheit.
5. Andre Geräte mit Funkanwendungen wie beispelsweise Garagentöröffner, Alarmanlagen oder drahtlose Kopfhörer können ebenfalls Empfangsstörungen verursachen. Der Empfang der Temperatursignale wird jedoch fortgesetzt, sobald die Störung vorüber ist.

ANZEIGE IN ^ ODER ^

Die Maßeinheit der Temperaturanzeige kann wahlweise mittels des "°C/°F"-Schalters an der Empfangseinheit eingestellt werden. Beachten Sieitte, daß die Temperaturanzeige der Empfangseinheit durch diese Wahl bestimmt wird. Die Temperaturdaten der externen Sendeeinheit werden bei der Übertragung automatisch in die an der Empfangseinheit eingestellte Maßeinheit umgewandelt.

Die gemessenen maximalen und minimalen Innen- sowie Außen-Temperaturen werden automatisch gespeichert. Betätigten Sie während der entsprechenden Anzeige der Innen- oder Außenanzeige die MEMORY-Taste, um fortlaufend die Anzeige der Maximalund Minimal-Temperaturen sowie der aktuellen Temperatur aufzurufen. Die Indikatoren "MAX" oder "MIN" erschinen entsprechend.

Halten Sie die MEMORY-Taste drei Sekunden lang gedrückt, um die gespeicherten Werte zu loschen. Wenn Sie nun die MEMORY-Taste betätigten, erschweit solange die aktuell gemessene Temperatur bis erneut Maximal- und Minimal-Temperaturwerte gemessen wurden.

TEMPERATUR-TENDENZANZEIGE

Der Indikator für die Temperatur-Tendenz zeigt den Trend der Temperaturänderung während der letzten Minuten an. Es erscheinen drei verschicddene Indikatoren - "stcgend", "konstant" und "fallend".

Pfeil-Anzeige	TEMP	TEMP	TEMP
Luftdruk-Tendenz		Konstant Fal	endSteigend

WETTERMORHERSAGE

Ihr BAR928 errechnet aufgrund der barometrischen Luftdruckänderungen die Wetterentwicklung für die

kommenden Tage. Die Trefferquote liegt bei etwa 70% und ist je nach Großwettcrlage im allgemeinen für ein Gebiet von 50 bis 100 Kilometer gültig.

Symbol in der Anzeige
Vorhorsage		Leicht BewöltkSonstgewölkt	Regnerisch

RELATIVE LUFTFEUCHTIGKEIT

Die relative Raumluftfeuchtigkeit wird automatisch gemessen. Die Anzeige erscheint im Anzeigefenster für die relative Luftfeuchtigkeit.

Die gemessenen Maximal- und Minimalwerte werden, wie die Meßwerte für die Temperatur, im Speicher festgehalten. Betätigten Sie die MEMORY-Taste, um die gemessenen Maximal- und Minimalwerte für die relative Luftfeuchtigkeit nacheinander in die Anzeige aufzurufen. Die Indikatoren “MAX” und “MIN” erschinen entsprechend.

Halten Sie die MEMORY-Taste drei Sekunden lang gedrückt, um die gespeicherten Werte zu loschen. Wenn Sie nun die MEMORY-Taste betätigten, erscheidt solange der aktuell gemessene Luftfeuchtgkeitenwert bis erneut Maximal- und Minimalwerte gemessen wurden.

KOMFORT-ANZEIGE

Die Anzeige für den Raumluft-Komfort basiert auf den gespeicherten Werten für die relative Luftfeuchtigkeit. Ein Indikator zeigt an, ob die Raumluft "angenehm" (COMFORT), "feucht" (WET) oder "trocken" (DRY) ist.

HINWEISE ZUR LUFTDRUCK-MESSUNG

Der aktuelle atmosphärische Luftdruck erscheint im entspruchenden Anzeigefenster. Beachten Sie die Hinweise des Abschnittes EINSTELLUNG DER HÖHENKORREKTUR für die Einstellung des Höhenausgleichs.

Der Luftdruck kann in "Mb/hPa" oder "InHg" angezeigt werden. Die Auswahl des jeweiligen Bezugssystems für den Luftdruck

erfolgt mittels des entsprechenden Schalters.

Bctätigen Sie die HISTORY-Taste, falls Sie die Tendenz der Luftdruckwerte für eine bestimmte Stunde innerhalb der letzten 24 Stunden abfragen möchten. Mit jedem Druck auf die Taste springt die Anzeige eine Stunde rückwärts. Halten Sie die Taste gedrückt, um die Anzeige beschleunigt durchlaufen zu halten.

Die Luftdruckänderungen während der vorausgegangenen 24 Stunden werden als Balkendiagramm über dem Anzeigefenster für die Luftdruckwerte angezeigt.

DER MONDPHASEN-SUCHLAUF

Ihr BAR928 ist mit einer kinetischen Mondphasen-Anzeige ausgestattet und zeigt 8 Mondphasen für den zunehmenden und abnehmenden Mond an. Die jeweilige Mondphase für den aktuellen Tag blinkt in der Anzeige.

Die acht Mondphasen sind:

Drucken Sie die AUF- [▲] oder AB- [▼ - Taste, um die Mondphase für einen bestimmten Tag aufzurufen. Das Gerät schaltet nun in den Mondphasen-Suchlauf.

Halten Sie die AUF- [Aoder AB- [] -waste gedrückt bis zu dem Datum, fur das Sie die zugehörige Mondphase finden möchten. Der Kalender schaltet in thisem Modus in Tages-Intervallen weiter.

Sie können jeder beliebigen Tag vom Jahr 1990 bis 2089 aufsuchen. Die entsprechende Mondphase wird gleichzeitig angezeigt.

Das Gerät schaltet wieder in den zuletzt eingestellen Anzeigemodus zurück, wenn Sie die AUF- [▲] oder AB- [Taste 15 Sekunden lang nicht betätigten.

WANDAUFHÄNGUNG ODER TISCHAUFSTELLUNG

Sie konnen das Gerät mittels der Ösen auf der Rückseite an einer Wand befestigen oder mittels des Bedienfeldes auf einer ebenen Oberfläche aufstellen. Legen Sie das Bedienfeld flach auf eine Oberfläche und stellen Sie nun den Neigungswinkel der Anzeigeeinheit optimal ein.

Tischaufstellung

RÜCKSETZEN DES GERÄTES

Mit der Rücksetztaste (RESET) konnen Sie eine Rücksetzung aller Einstellungen auf die Vorgabewerte durchführten.

Eine Rücksetzung ist empfehlenswert, wenn die Batterien erneuert wurden, wenn eine Funktionstörung aufreten sollen oder der Standort des Gerätes verändert wurde.

Die Rücksetz-Taste befindet sich auf der Rückseite der Bedieneinheit. Benutzen Sie einen dünnen Draht (Büroklammer o.ä.), um die Taste zu betätigten.

ZEITZONEN UND TABELLE

PFLEGEHINWEISE

Beachten Sieitte die folgenden Hinweise:

1. Schützen Sie das Gerät vor Nasse, Staub, Stöhen und extremen Temperaturen und reinigen Sie es nur mit einem trockenen Tuch ohne aggressive Lösungsmittel.

2. Nehmen Sie keine Eingriffe in das Gerät vor, da sonst die Gewährleistung erlischt.

3. Verwenden Sie ausschließlich neue Batterien und mischen Sie niemals alte und neue Batterien.itte denken Siuch aran,

TECHNISCHE DATEN

- Temperaturmessung

Empfangseinheit

Messbereich Innentemperatur : -50^ bis +70^ (-58^ bis +158^)

Empfohlene Betriebstemperatur -5^ bis +50^ (23^ bis +122^)

Auflosung der Temperaturanzeige : 0,1^ (0,2^)

External Sendeeinheit

Messbereich Außentemperatur : -50°C bis +70°C (-58°F bis +158°F)

Empfohlene Betriebstemperatur : -20^ bis +70^ (-4^ bis +140^)

Auflösung der Temperaturanzeige : 0,1^ (0,2^)

Übertragungsfrequency : 433MHz

Anzahl der externen Sendeinheiten : 1

Senderreichweite : max. 30 Meter (Freifeld)

MeBzyklus : ca. 30 Sekunden

- Messung der relativen Luftfeuchtigkeit

Messbereich: 25% r.F. bis 95% r.F.

- Barometrische Luftdruckmessung

Luftdruck-Meßbereich : 795 bis 1050mb / hPa (23.48 bis 31.01 inHg)

MeBzyklus:15Minuten

- Mondphasen-Suchlauf

Suchlauf-Zeitspanne : 1990 bis 2089

Funkgesteuerte Uhr

• Einstellung und Synchronisation der Normalzeit mittels Zeitsignal DCF77 für Europa
  -Einstellbares 12-Stunden- oder 24-Stunden-Anzeigeformat "SS:MM:SS"
• Datumsformat: Tag-Monat-Jahr oder Monat-Tag-Jahr
• Wochentaganzeige in 5 Sprachen (E, F, D, I, Sp)
  -2 Minuten Crescendo-Alarm

- Stromversorgung

Empfangseinheit:4Alkaline-Batterien

UM-3 bzw. "AA" bzw. "Mignon" (1,5V)

Sendecinheit :2Alkaline-Batterien UM-4 bzw. "AAA" bzw. "Micro" (1,5V)

Gewichte

Empfangseinheit:306g

Sendeeinheit : 100g

Abmessungen

Empfangseinheit :200(H)x206(B)x23(T) mm

Sendceinheit :92(H)x60(B)x21(T) mm

BITTE BEACHTEN

Aufgrund von Einschränkungen der Druckmöglichkeiten kann die Darstellung der Anzeige in dieser Bedienungsanleitung von der tatsächlichen Anzeige abweichen.
- Der Inhalt dieser Bedienungsanleitungarf nicht ohne die Zustimmung des Herstellers vervielfaltigt werden.
- Änderungen vorbehalten!

ÜBER OREGON SCIENTIFIC

Besuchen Sie unsere Website (www.oregonscientific.de) und erfolhen Sie mehr über unsere Oregon Scientific-Produkte wie zum Beispiel Digitalk cameras, MP3-Player, Kinderlerncomputer und Spiele, Projektriesfunkuhren, Produkte für Gesundheit und Fitness, Wetterstationen und Digital- und Konferenztelefone. Auf der Website finden Sie auch Informationen, wie Sic im Bedarfsfall unseren Kundendienst erreichen und Daten herunterlagen können.

Wir hoffen, dass Sie alle wichtigen Informationen auf unserer Website finden. Für internationale Anfrage besuchen Sieitte unsere Website: www2.oregonscientific.com/about/international/ default.asp

EG-KONFORMITÄTSERKLÄRUNG

Dieses Produkt enthalt das genchmigte Sendemodul, welche bei bestimmungsgemäß Verwendung den grundlegenden Anforderungen des Artikels 3 der R & TTE 1999 / 5 / EG Richtlinie entspricht. Folgende(r) Standard(s) wurde(n) angewandt:

Schutz der Gesundheit und Sicherheit des Benutzers

(Artikel 3.1.a der R & TTE Richtlinie)

Angewandte(r) Standard(s) EN 60950-1 : 2001

Elektromagnetische Verträglichkeit

(Artikel 3.1.b der R & TTE Richtlinie)

Angewandte(r) Standard(s)

Effizienter Gebrauch des Funkfrequenzspektrums

(Artikel 3.2 der R & TTE Richtlinie)

Angewandte(r) Standard(s)

ETSI EN 300 220-3 (Ver1.1.1) : 2000-09

Zusätzliche Information:

Damit ist das Produkt konform mit der Niederspannungsrichtlinie 73 / 23 / EG , der Richtlinie für elektromagnetische Verträglichkeit 89 / 336 / EG und entspricht den Anforderungen des Artikels 3 der R & TTE 1999 / 5 / EG Richtlinie und tragt die entsprechende CE Kennzeichnung.

Carmelo Cubito

Agrate Brianza (MI) / Italien January 2004

R&TTE Repräsentant des Herstellers

KONFORM IN FOLGENDEN LÄNDERN

Alle EG Staaten, die Schweiz

und Norwegen

TOP WEATHER STATION

MODELO:BAR928 MANUAL DEL USUARIO

INTRODUCCION

Elektromagnetische congruente

Innehall 1
Introduktion 1

Produktoversikt 2

Batterier medfoljer Produkten:

Huvudenhet 4 x UM-3 (AA) 1.5V
Fjarrkontroll 2 x UM-4 (AA) 1,5V
- Tradios fiarrenhet 2 x UM-3 (AA) 1.5V

ÄTERSTÄLLNING AV PRODUKTEN
