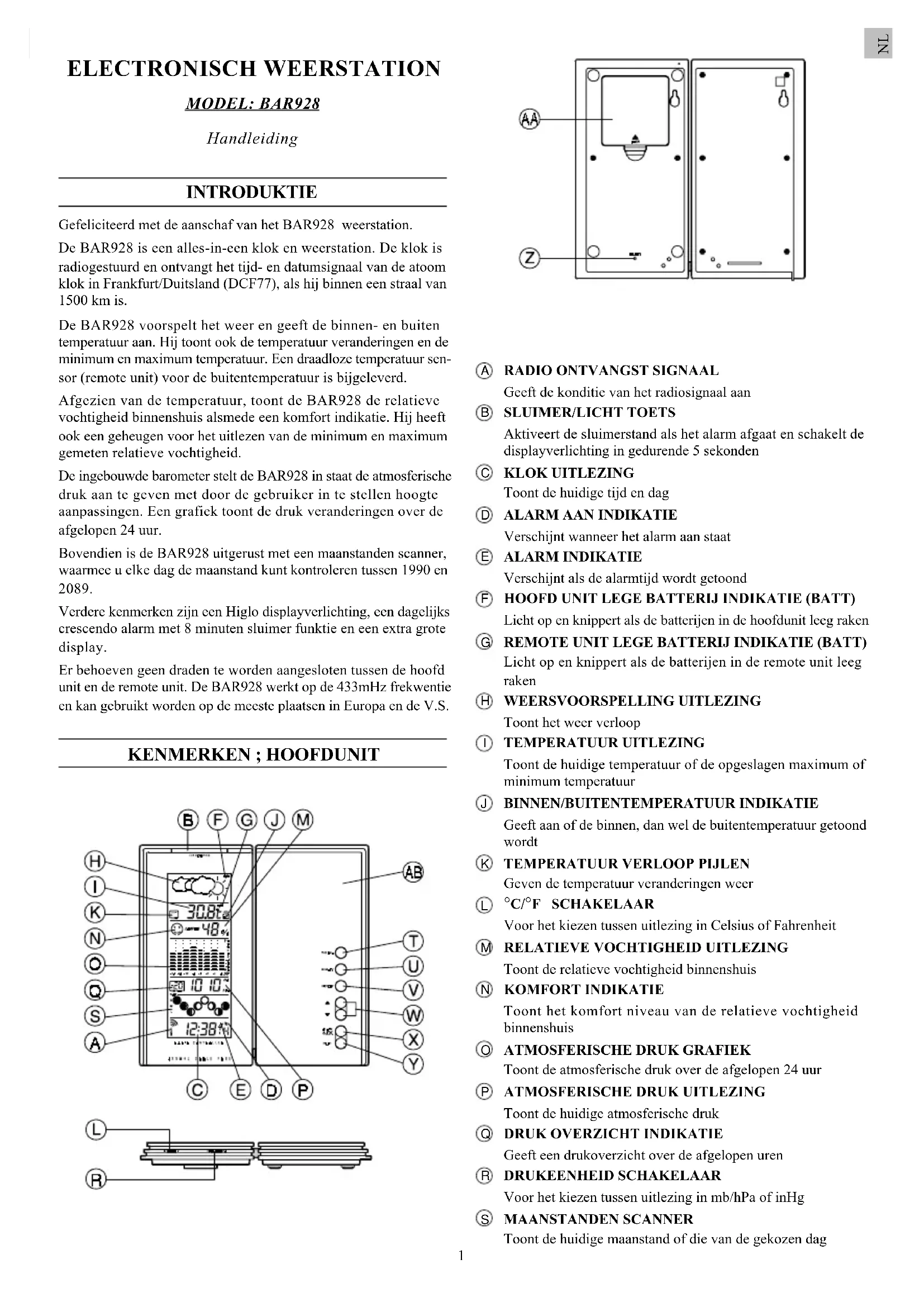

GEBRUIKSAANWIJZING BAR928 OREGON SCIENTIFIC
Gefeliciteerd met de aanschaf van het BAR928 weerstation.
De BAR928 is een alles-in-een klok en weerstation. De klok is radiogestuurd en ontvangt het tijd- en datumsgnaal van de atoom klok in Frankfurt/Duitsland (DCF77), als hij binnen een straal van 1500km is.
De BAR928 voorspelt het werk en geeft de binnen- en buiten temperatuur aan. Hij toont ook de temperatuur veranderingen en de minimum en maximum temperatuur. Een draadloze temperatuur sensor (remote unit) voor de buitentemperatuur is bijgeleverd.
Afgezien van de temperatuur, toont de BAR928 de relatieve vochtigheid binnenshuis alsmede een komfort indikatie. Hij hebft ook een gchugen voor het uitlezen van dc minimum cn maximum gemeten relatieve vochtigheid.
De ingebouwde barometer stelt de BAR928 in staat de atmosferische druk aan te Geven met door de gebruiker in te stellen hoogte aanpassingen. Een grafiek toont de druk veranderingen over de afgelopen 24 uur.
Bovendien is de BAR928 uitgerust met een maanstanden scanner, waarmee u elke dag de maanstand kunt kontrolerenussen 1990 en 2089.
Verdere kenmerken zijn een Higlo displayverlichting, een dagelijkscrescendo alarm met 8 minuten sluimer funktie en een extra große display.
Er behooven geen draden te worden aangesloten:tussen de hoofd unit en de remote unit. De BAR928 werkt op de 433mHz frekwentie en kan gebruikt worden op de meesteplaatsen in Europa en de V.S.

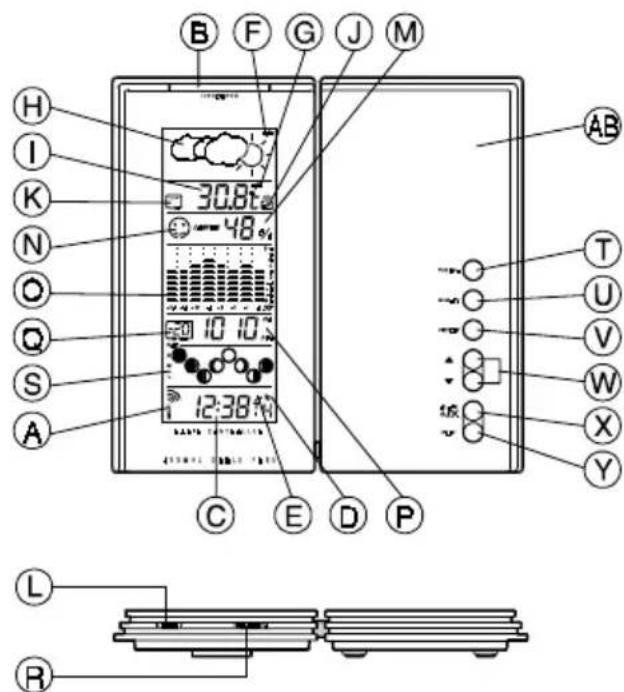

KENMERKEN ; HOOFDUNIT
RADIO ONTVANGST SIGNALA
Gecft de konditie van het radiosignaal aan
SLUIMER/LICHT TOETS
Aktivecrt dc sluimerstand als het alarm afgaat en schakelt dc displayverlichting in gedurende 5 sekonden
KLOK UITLEZING
Toont dc huidigeijd en dag
ALARM AAN INDIKATIE
Verschijnt wonneer het alarm aan staat
E ALARM INDIKATIE
Verschijnt als de alarmtijd worden getoond
F HOOFD UNIT LEGE BATTERIJ INDIKATIE (BATT)
Licht op en knippert als de batterijen in de hoofdunit lecg raken
REMOTE UNIT LEGE BATTERIJ INDIKATIE (BATT) Licht op en knippert als dc batterijen in de remote unit lecg raken
WEERSVOORSPELLING UITLEZING
Toont het weeverloop
① TEMPERATUUR UITLEZING
Toont de huidige temperatuur of de opgeslagen maximum of minimum temperatuur
BINNEN/BUITENTEMPERATUUR INDIKATIE
Gecft aan of dc binnen, dan wel dc buitentemperatuur gotoond wordt
TEMPERATUUR VERLOOP PIJLEN
Geven de temperatuur veranderingen weer
C / F SCHAKELAAR
Voor het kiezen tussen uitlezing in Celsius of Fahrenheit
RELATIEVE VOCHTIGHEID UITLEZING
Toont de relatieve vochtigheid binnenshuis
KOMFORT INDIKATIE
Toont het komfort niveau van de relatieve vochtigheid binnenshuis
ATMOSFERISCHE DRUK GRAFIEK
Toont de atmosferische druk over de afgelopen 24 uu
ATMOSFERISCHE DRUK UITLEZING
Toont de huidige atmosferische druk
DRUK OVERZICHT INDIKATIE
Geeft een drukoverzicht over de afgelopen uren
DRUKEENHEID SCHAKELAAR
Voor het kiezen tussen uitlezing in mb/hPa of inHg
MAANSTANDEN SCANNER
Toont de huidige maanstand of die van de gekozen dag
THERMO TOETS
Voor het kiezen+tussen uitlezing binnen of buitentemperatuur
① GEHEUGENTOETS
Voor het oproepen van de maximum en minimum temperatuur of relatieve vochtigheid en voor het wissen van het geheugen
DRUK OVERZICHIT TOETS
Toont het drukoverzicht over de afgelopen uren
OP（▲ENNEER（）YOETSEN
Verhoogt of verlaagt een instelling en voor het doorlopen van de maanstanden
Toont de alarmtijd of stelt de alarmstatus in
INSTEL TOETS
Veranderd de uitlezing van de klok en voor het handmatig instellen van de klok
② RESET TOETS
Voor het herzetten van de hoofd unitaar de fabrieks waarden
BATTERIJVAKJE
Dient als ondersteuning als de unit op een tafel geplaatst worden

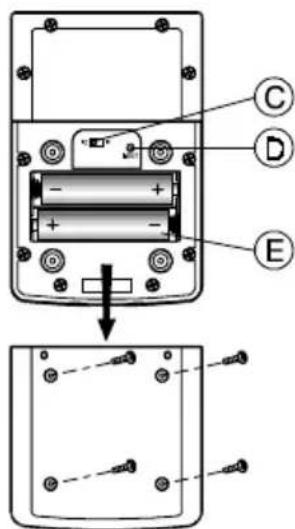

KENMERKEN: REMOTE UNIT
LCD DISPLAY
Toont de huidige temperatuur zoals gemeten door de remote unit
⑧ LEDINDIKATIE
Knippert als de remote unit een signaal overzende.
C ^ / ^ SCHAKELAAR
Voor het kiezen tussen uitlezing in Celsius of Fahrenheit
RESET TOETS
Voor het herzetten van de remote unit maar de fabrieks waarden
BATTERIJVAKJE
Voor het bevestigen van de remote unit op een wand
TAFEL STANDAARD
Voor hetplaatsen van de remote unit op eenvlakke ondergrond
VOORDATUBEGINT
BELANGRIJK:
- Plaats eerst batterijen in de remote unit alvorens ze in de hoofd unit tcplaatscn
- Plaats de hoofd en de remote unit binnen elkaars bereik, dit is, onder normale omstandigheden, 30 meter
Hoewel de remote units weersbestendig zich, dienen ze nicht in direkt zonlicht geplaatst te worden of opplaatsen waar ze natIRON worden

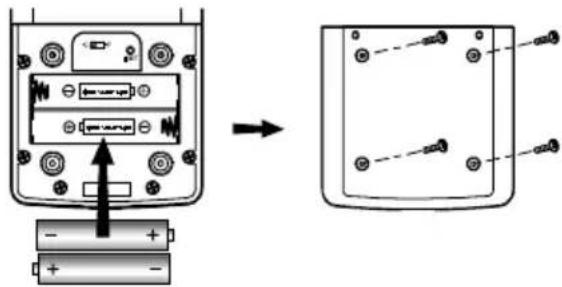

BATTERIJ INSTALLATIE : REMOTE UNIT
De remote unit werkt op twee eAAA batterijen. Installeer ze als volgt:
- Verwijder de schroeven op het batterijvakje.
- Plaats de batterijen en let hierbij op de + en - tekens zoals aangcgeven in hetvakje.
- Kies de uitlezing in graden Celsius of graden Fahrenheit met de ^ C / ^ schakclaar.
- Plaats het batterij klepje terug en bevestig de schroeven.
Vervang de batterijen in de remote unit zodra de batterij indicatie oplicht in de buiten temperatuur display op de hoofd unit. (Herhaal de stappen zoals beschreiben in het hoofdstuk eVoordat u beginti).

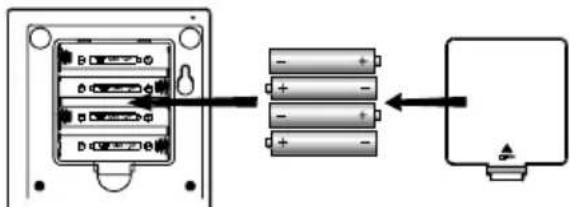

BATTERIJ INSTALLATIE : HOOFD UNIT
- Druk zacht op het battcrij klepje en til het op aan het lipjc
- Plaats vier AA batterijen en let hierbij op de + en n tekens in het batterrij vakje
- Breng het batterijklepje weeer aan
Vervang de batterijen zodra de BATT indikatie in de weersvoorspelling display oplicht
HET GEBRUIK VAN DE DISPLAY VERLIGHTING
Druk ccnmaal op dc SNOOZE/LIGHT tocts, dc verlichting wordt gedurende vijf sekonden ingeschakeld
HET UITLEZEN VAN DE TIED EN DATUM
De huidige tijd en datum können op 3 manieren uitgelezen worden: uren-minuten-sekonden, uren-minuten-weekdag en dag-maand-jaar. Druk anschter elkaar op de MODE toets om van de ene maar de andere uitlezing te schakelen.
Door op de ALARM toets te drukken gedurende een van de bovenstaande uitlezingen, worden de alarmtijd getoond. Nogmaals indrukken zet het alarm aan ofuit. Druk op de MODE toets om in de normalearenduitlezing te komen.
DE RADIO ONTVANGST
De BAR928 is zodanig ontworpen dat het klok/calender gedeelte automatisch het DCF77 signaal van de atoomklok in Frankfurt opvangt als hij binnen een straal van 1500km worden geplaatst. Het tijdsignaal wordt zes maal per dag opgevangen en eventucl aangepast.
Als de BAR928 binnen het berecik van dc zender is, worden alle handmatige instellungen vanijd en datum overschreiben door het radiosignaaluit Frankfurt. Dcklok begint te lopen vanaf 00:00:00 en de datum op 1-1 (Januari 1), donderdag, 98.
Wanneer de unit een radio signaal ontvangt, begint het radio signaal tekentje te knipperen. Een volledige ontvangst vindt gemiddeldplaatsussen de 2 en 10 minuteu, afhankelijk van de sterkte van het signaal.
Als de ontvangst compiect is, stopt het signaal met knipperen. De sterkte van het signaal over het的那一 hele uur worden weergegeven.
| - Sterk |
| - Zwak |
| - Geen signalaal |
| - Ontvangst |
Voor de Beste ontvangst dient u de unit uit de buurt te plaatsen van metalen voorwerpen en electrische apparaten teneinde storing tot een minimum te beperken.
HET HANDMATIG INSTELLEN VAN DE KLOK
Met de display uitlezing in de normaleijd, houdt u de MODE toets 3 sekonden ingedrukt. De 12/24 uur aanduiding knippert. Gebruik de OP en NEER Zoetsen om een van beiden te kiezen. Als u dc 12 uur aanduiding kiest, wordt dcijd gotoond met de AM of PM indicatie.
Druk op MODE. De uuraanduiding knippert. Gebruik de OP en NEER toetsen om het juiste uur in te stellen. Het ingedrukt houden van dcze toctsen versnelt het instellen. Druk op MODE om maar dc minuten te gaan, stel deze in zoals de uren. Druk nogmaals op de MODE tocts om dc instellingen tc bevestigen en af tc sluiten.
Als u veranderingen aanbrengt gedurende dit proces, beginnen desckonden op 00.
HET HANDMATIG INSTellenEN VAN DE DATUM
Met de display aanduiding in de kalender stand, houdt u de MODE tocts 3 sukonden ingedrukt. De hoogte kompensatic uitlezing in het atmosferische druk venster (5'regel) knippert. Gebruik de OP en NEER toetsen om dc gewenste waarde in te voeren.
Druk op MODE. Het jaarcijfer knippert. Gebruik de OP en NEER toetsen om het gewensteJAar in te voeren.
Druk op MODE. De D en M indikatie knippert. Gebruik de OP en NEER toetsen om D te kiezen voor dag-maand uitlezing of M voor maand-dag uitlezing.
Druk op MODE en volg bezelfde procedure om de maand en de dagvan-de-maand in te stellen.
Druk op MODE. Het E, I, D, F of S taal tekentje knippert. Gebruik de OP en NEER toetsen om de volgende talen voor de dagaanduiding te kiezen: E voor Engels, I voor Italiaans, D voor Duits, F voor Frans en S voor Spaans.
Druk op MODE. De dagaanduiding knippert, gebruik de OP en NEER toctscn om dc juiste dag in tc stellen cn druk nogmaals op MODE om tc bevestigen cn af tc sluiten.
MEER-TALIGEDAGAANDUIDING
De taal van de dagaanduiding worden gekozenijdens het instellen van de kalender. De vremeinde talen cn hun betekenis zich als volgt:
Als de alarmtijd worden gtoond, houdt u de ALARM toets 3 sekonden ingedrukt, de alarm uren knipperen. Gebruik de OP en NEER toetsen om het gewenste uur in te stellen en druk op ALARM om tc bevestigen. De minuten knipperen, Gebruik de OP en NEER toetsen om de minutes in te stellen. Druk op ALARM om te bevestigen en af te sluiten.
Het alarm is automatisch geaktiveerd. Om het af te zetten drukt u op ALARM als dc alarmtijd wordt gtoond. Daarna kut u dc OP cn NEER toetsen gebruiken om het alarm wee aan ofuit te zetten.
ALARM EN SLUIMER FUNKTIE
Als het alarm aan staat, gaat het af op de ingesteldearend. De display verlichting Licht op gedurende 5 sekonden en het alarm tekentje knippert.
Het crescendo alarm begint langzaam en gaat in 3 stappen sneller en luider af. Als u geen toets indrukt gaat het alarm gedurende 2 minutes af.
Om het alarm af te zetten, drukt u op een willekeurige toets. Als u op de SNOOZE/LIGHT toets drukt, treedt de sluimer funktie in werkung, het alarm stopt en gaat 8 minutes later opnieuw af, waar bij het alarmtckentje knippert.
HET KONTROLEREN VAN BINNEN- EN BUITEN TEMPERATUREEN
Om de binnentemperatuur in te zien, drukt u op de THERMO toets totdat de IN indicatie in de display verschijnt.
Om de buitentemperatuur in te zien, drukt u op de THERMO toets totdat de OUT indicatie in de display verschijnt.
De temperatuur kan weergegeven worden in Celsius (^) of Fahrenheit (^) , gebruik hiervoorde ^ C / ^ schakelaar.
De BAR928 heeft een meetbercik van -50^ (-58^) tot +70^ (+158^) . Als de temperatuur beneden of boven deze waarden komt, geeft de display knipperend aan "50" of "70".
DE BUITENTEMPERATUUR UTITLEZING
Zodra u batterijen in de remote unit heeft gezet, begint deze elke 30Seconden de temperatuurgegevensaar de hoofd unit te zenden (het rode LEDjelicht even op).
Als de hoofd unit die gegevens nicht ontvangt verschijnen in de temperatuur display liggende streepjes. Houdt dan de THERMO tocts even ingcdrukt om een ezockaktiei tc starten. Dit helpt om het zenden en ontvangen te synchroniseren.
Mocht dit Niet helpen, kontrleer dan of de remote unit nog op+zijn plaatzit en nog binnen het bereik van dc hoofd unit is. Kontroleer tevens op obstakels of storingen.
Herhaal deze procedure als u verschellen bemerkt in de uitlezing:tussen de hoofd unit en de remote unit.
UITLEZINGIN CEN F
De buitentemperatuur uitlezing op de hoofdunit worden bepaald door de stand van de ^ C / F schakelaar op de hoofdunit. Op welke stand u de schakelaar op de remote unit ook zet, de uitlezing in de hoofdunit volgt de stand van de schakelaar zoals gezet op de hoofdunit.
MAXIMUM EN MINIMUM TEMPERATUUR
De maximum en minimum temperatures werden automatisch in het geheugen opgeslagcn. Om ze in te zien, drukt u op MEMORY om door de maximum, minimum en huidige temperatuur te bladeren. De MIN en MAX indikaties verschijnen in de display.
Om het geheugen te wissen, houdt u de MEMORY 3 sekonden ingedrukt, de maximum en minimum temperatuur worden gewist. Als u nu op MEMORY drukt zich de minimum en maximum temperatuur gelijk aan de huidige, totdat neue waarden geregisteerd worden.
TEMPERATUURTREND
De temperatuur trend indikatie toont de temperatuurs veranderingen over de staatste minuten. 3 trends können getoond worden: stijgend, gelijkblijvend en dalend.
| Piji
indicatie | TEMP | TEMP | TEMP |
| Temperature
trend | | Bestendig | DalendStjgen |
WEERSVOORSPELLING
De unit is in staat atmosferische drukverschillen te registrieren en, op basis van de ontvangen gegevens, een weersvoorspellig te geleven over dc komende 12 tot 24 uur. Het effektieve brecik beslaat een gebied van 30 tot 50~km
| Display
indicatie | | | | |
| Voorspelling | Zonning | Licht Bewolkt | Bewolht | Regen |
Opmerking:
- De nauwkeurigheid van de voorspelling gebaseerd op algemcen drukwaarden is ca. 70 75% en wij+kennen derhalve geen aansprakelijkheid aanvaarden voor ongemakken veroorzaakt door een onnauwkeurige weersvoorspelling.
- De weersvoorspelling geldt voor de komende 12 tot 24 uur en hoeft dus Niet te gelden voor de huidige kondities.
- Een izonnige voorspelling gedurende dc nightly beteknt dat het een heldere noct is.
RELATIEVE VOCHTIGHEID BINNENSHUIS
De relatieve vochtigheid binnenshuis worden automatisch gedetekteerd. De uitlezing vindt plaats op de 3 regel van de display.
Net zoals bij de temperatuur, worden de maximum en minimum relativie vochtigheids percentages opgeslagen in het geheugen. Gcbruik de MEMORY tocts om deze waardenuit te lezen, dc aanduidingen MAX en MIN verschijnen in de display.
Om het gechugen te wissen, houdt u de MODE tocts 3 sekonden ingedrukt. De maximum en minimum waarden worden gewist. Als u nu op MEMORY drukt zich en maximum en minimum waarden bezelfde als de huidige, totdat neue waarden worden geregisteerd.
KOMFORT INDIKATIE
De komfort indikaties zijn gabaseerd op de relatieve vochtigheid waarde. Deze indikatie geeft aan of de waarden aangenaam (comfort), droog (dry) of vochtig (wet) zich.
ATMOSFERISCHE DRUK
De huidige atmosferische druk worden weergegeven op de 5^ regel van de display. Als u de hoogte kompensatie wilt aanpassen, volg dan de procedure zoals omschreiben in HET HANDMATIG INSTELLEN VAN DE DATUM. De atmosferische druk kanuitgelezen worden in mb/hPa of inHg. Gebruik dc schakelaar aan de onderzijde (unit gedeelte met de display).
Als u de druk van een bepaald uur over de afgelopen 24 uur wilt inzien, drukt u op dc HISTORY tocts. Met elke druk op de tocts gaat u een uur terug. Het ingedrukt houden van deze toets versnelt het inzien.
De opgeslagen veranderingen in druk over de afgelopen 24 uur worden grafisch aangegeven op de 4^ regel van de display.

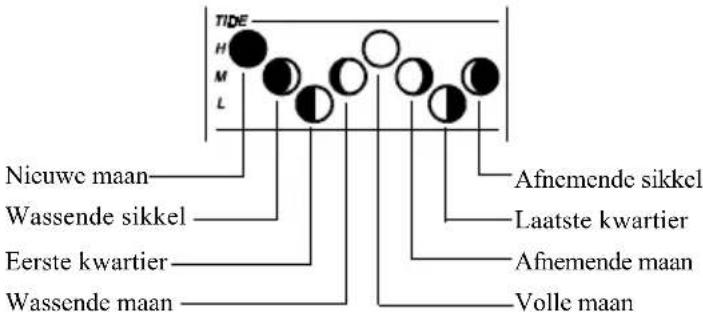

HET GEBRUIK EN DOORLOPEN VAN DE MAANFASE
De BAR928 is uitgrust met een staatenden scanner waarmee 8 staatenden getoond worden, van neue maan tot afnemende sikkel. De voor de huidige dag geldende stand knippert in de display.
Als het volle maan of weitere maan is, knippert het teken sneller.
De acht standen zich:
Om de maanstand voor een bepaalde dag in te zien, drukt u op de OP of NEER tocts, de klok komt in de maanfase uitlees stand.
Gebruik de OP of NEER toets om de dag die u wilt inzien op te rocpen. Dc kalender verspringt per dag in dcze uitlezing.
U kunt teruggaan in dcijd of maar dc tockomst gaan, clkc willekeurige dag van 1990 tot 2089, de bijbehorende maanstand versuschijnt direkt in beeld.
De display keert'erug maar de normale tijduitlezing als u de OP en NEER toctsen 15 sekonden nicht aanraakt.

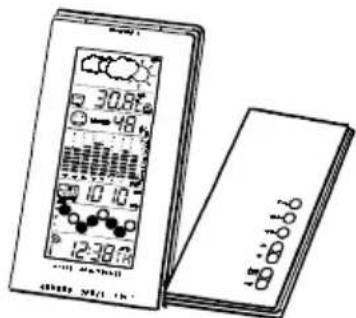

WAND-OF BUREAU GEBRUIK
De unit kan aan de wand worden gehangen met behulp van de 2 schroef uitsparingen aan dechterzijde of op een bureau of tafel worden geplaatst door het bedienings paneel plat te leggen en het display gedeelte zodanig in te stellen dat u de display good kunt uitlezen.
Wandbevestiging
Tafelstandaard
HETHERZETTEN VAN DE UNIT
De RESET knop zorgt ervoor dat alle instellingentering gaan maar dc de fabricks waarden. Gebruik deze knop alleen als dc unit nicht goed funktioneert.
De RESET knop bevindt zich aan dechterzijde (display gedeelte). Gebruik een stomp voorwerp (ballpoint punt o.i.d.) om de RESET knop in tc drukkcn.
VOORZORGSAATREGELEN
De volgende suggesties helpen u een jarenlang plezier van uw BAR928 tc hcbbcn:
-
Houd de unit droog. Als hij nat worden, droog hem dan onmiddelijk af. Gebruik een nicht pluizende, eventuclicht bevochtigde doek. Gebruik geen scherpe schoonmaakmiddelen zoals wasbenzine of terpentine, dcze konnen het oppervlak beschadigen.
-
Behandel de unit voorzichtig. Door stoten of vallen kan het elektronische circuit beschadigen waardeoor dc unit nict optimaalmeer werk.
-
Houd de klok weg van stof en vuil, hetgeen tot vroegtijdige slijtage kan leiden. Gebruik alleen neue batterijen en verwijder oudc of slechte batterijen onmiddelijk. Ze konnen gaan lekken en het elektronische circuit beschadigen.
-
Probeer een eventuele defekt Niet zich te verhelpen, maar LAST over aan personen die hiertoc bcvoegd zich, anders hebt u kans dat uw garantie vervalt.
TIJDZONE TABEL
SPECIFIKATIES
Hoofd unit
Binnenshuis temperatuur meting
Getoond IN temperatuurbereik: -50^ tot +70^ (-58^ tot 158^)
Voorgestelde werktemperatuur: -5^ tot +50^ (23^ tot 122^)
Temperatuur resolutie 0.1^(0.2^)
Remote temperatuur meting
Getoond OUT temperatuurbereik : -50^ tot +70^ (-58°F tot 158°F)
Voorgestelde werktemperatuur: -5^ tot +50^ (23^ tot 122^)
Temperatuur resolutie 0.1^(0.2^)
Remote unit
Getoond bereik: -50^ tot +70^ (-58°F tot 158°F)
Voorgestelde werktemperatuar -20^ tot +60^) (-4^ tot 140^)
Temperatuur resolutie : 0.1^(0.2^)
RF zend frekwentie:433 MHz
Aantal Remote units:cen
RF zendbereik : maximaal 30 meter
Temperatuur meet cyclus : ca. 30 sekonden
- Relatieve vochtigheid meting
Binnenshuis relatieve vochtigheids meetbereik van 25% RH tot 95% RH
- Barometer druk meting
Druk meetberecik : 795 tot 1050 mb/hPa (23.48 tot 31.0 inHg)
Druk meet cyclus : 15 minutes
Maanfase funktic
Maanfase scanner bereik : Van 1990 tot 2089
- Radio gesturde klok
- Tijd instelling/synchronisatie via het DCF77 radiosignal vanuit Frankfurt
- door gebruiker in te stellen 12 of 24 aur systeem met uren n minuten- sekonden
- datum uitlezing: Dag-maand-jaar of Maand-dag-jaar
- weekdag uitlezing in 5 talen (E, F, D, I, S)
- 2 minuten crescendo alarm
- Stroomvoorziening
Hoofd unit:4 stuks UM-3 iAAi
batterij
Remote unit: 2 stuks UM-4 iAAA1
batterij
Gewicht
Hoofd unit : 306 gram
Remote unit : 100 gram
- Afmetingen
Hoofd unit:200(L)x210(B)x20(D)
mm
Remote unit
92(L) x 60(B) x 21(D)
mm
WAARSCHUWING
- Dc inhoud van deze gebruiksaanwijzing kan zonder voorafgaande mededeling wijzigen.
- Wegens drukbeperking van de print können de afbeeldingen in deze gebruiksaanwijzing verschillen van de eigenlijke voorstelling.
- De inhoud van deze gebruiksaanwijzing mag Niet worden vermeerderd zonder toestemming van de fabrikant.
OVER OREGON SCIENTIFIC
Bczoek once website (www.oregonscientific.com) ommeer te weten over uw十几年e product en andere Oregon Scientific producten zoals digitale fototoestellen, gezondheids- en fitnessuitrusting en weerstations. Op deze website vindt u tevens de informatatie over once klantendienst, voor het geval u ons wenst te contacteren.
EG-VERKLARING VAN GELIJKVORMIGHEID
Dit product bevat een goedgekeurde zendermodule en voldoet aan de essentiecle vercisten van Artikel 3 van de R&TTE-richtlijnen 1999 / 5 / EC , indien gebruikt als aangewezen en dat volgende normen werden toegepast:
(Artikel 3.1.a van de R&TTE-richtlijnen)
Toegepastes normen: EN 60950-1 : 2001
(Artikel 3.1.b van de R&TTE-richtlijnen)
Toegepastes normen:
Efficient gebruik van het radiofrequenciesiespectrum
(Artikel 3.2 van de R&TTE-richtlijnen)
Toegepasten normen:
ETSI EN 300 220-3 (Ver1.1.1) : 2000-09
Bijkomende informatie:
Dit product is bijgevolg conform de Richtlijn voor Laagspanning 73/23/EC, de EMC-richtlijn 89/336/EC en de R&TTE-richtlijn 1999/5/EC (appendix II) en is voorzien van de overeenkomstige CE-markering.
Carmelo Cubito
R&TTE-vertegenwoordiger van de fabrikant
LANDEN DIE ZIJN ONDERWORPEN AAN RTT&E
Alle EEG-landen, Zwitserland CH
en Noorwegen N
Väderstation med Fjärrkontroll Modell: BAR289
Användarmanual
INNEHÄLL
