Producttype	Professioneel weerstation
Merk	Oregon Scientific
Model	WMR300A
Afmetingen hoofdeenheid (L x B x H)	205 x 146 x 52,5 mm
Gewicht hoofdeenheid (met batterijen)	740 g
Voeding hoofdeenheid	3 C-batterijen 1,5 V (alkaline aanbevolen) + AC/DC-adapter 6V 100mA
Voeding zendkast	Zonnepaneel + oplaadbare NiMH-batterij 1,2 V (optionele AC/DC-adapter)
Inbegrepen sensoren	Anemometer (WGR300), regenmeter (PCR300), temperatuur/vochtigheidssensor (THGN300)
Max. aantal temperatuur/vochtigheidssensoren	8
Draadloos bereik	300 m (zichtlijn)
Radiofrequentie	915 MHz (US), 868 MHz (EU/UK)
Binnentemperatuurbereik	0 °C tot 60 °C
Buitentemperatuurbereik	-40 °C tot 65 °C
Barometrisch bereik	540 tot 1100 mb/hPa
Nauwkeurigheid barometer	± 1 mb/hPa tussen 677 en 1016 hPa
Nauwkeurigheid temperatuur	± 0,5 °C (binnen/buiten)
Resolutie regenmeter	0,254 mm (0,01 inch)
Hoofdfuncties	Weersverwachtingen, maanfasen, zonsopgang/ondergang, aanpasbare alarmen, geheugen max/min, trendgrafieken, USB-export naar pc
Onderhoud en reiniging	Reinig met een zachte doek en milde zeep; gebruik geen schurende middelen; controleer en reinig periodiek het filter van de regenmeter en de emmers.
Veiligheid en voorzorgsmaatregelen	Niet blootstellen aan schokken, extreme temperaturen of langdurige zon; niet demonteren; gebruik alleen gespecificeerde batterijen.
Onderdelen en repareerbaarheid	Extra sensoren verkrijgbaar via dealer; geen door de gebruiker te repareren onderdelen; neem contact op met de klantenservice voor reparatie.

Veelgestelde vragen - WMR300A OREGON SCIENTIFIC

Waarom geeft het scherm van de hoofdeenheid streepjes (_-_) weer?

Dit duidt op verlies van communicatie met de sensoren. Controleer: 1) de kabelverbindingen met de zendkast, 2) de kanaalinstelling (SW1), 3) of het koppelen correct is uitgevoerd (zie sectie Sensoren koppelen).

Hoe de windrichting kalibreren?

Zorg ervoor dat de windvaan naar het noorden wijst voordat u de anemometer koppelt. Houd vervolgens in de zendkast de KEY-knop 2 seconden ingedrukt: het rode lampje knippert eenmaal bij succes. U kunt de hoek ook aanpassen vanaf de hoofdeenheid (zone WIND, dan SET en pijltjes).

Hoe een nieuwe sensor koppelen?

1) Zorg ervoor dat schakelaar SW4 van de zendkast op ON staat. 2) Druk op de hoofdeenheid op de zone TODAY, houd vervolgens SET en UNIT ingedrukt tot '--' verschijnt. 3) Selecteer het vrije kanaal met √ of Δ. 4) Houd SET 2 seconden ingedrukt (piep). 5) Het pictogram SEARCH knippert; zodra het verdwijnt, is het koppelen geslaagd.

De klok synchroniseert niet automatisch. Wat te doen?

Controleer of de ontvangst van het tijdsignaal is ingeschakeld (lang indrukken van de zone TODAY). Als het signaal zwak is, plaats de hoofdeenheid dan bij een raam. Voor de WMR300A wordt het WWVB-60-signaal ontvangen. Schakel indien nodig de ontvangst uit en stel de handmatig in (zie Handmatige klokinstelling).

Waarom geeft de regenmeter geen meting weer?

1) Controleer of de kabelbinder van de kantelbak is doorgeknipt. 2) Zorg ervoor dat de waterpas waterpas staat. 3) Reinig het plastic filter van de opvangbak. 4) Controleer de kabelverbindingen met de zendkast (aansluiting RAIN).

Hoe weergegevens exporteren naar een pc?

Gebruik de meegeleverde USB-kabel om de hoofdeenheid op de computer aan te sluiten. Installeer eerst de pc-software (niet meegeleverd met de handleiding). Het USB-pictogram verschijnt op het scherm. Selecteer de opnamefrequentie in het menu DATA LOG (1/5/15/60 min) om het opslaan te automatiseren.

De hoofdeenheid gaat niet aan, zelfs niet met nieuwe batterijen.

Controleer de polariteit van de batterijen (+/-). Als de AC/DC-adapter is aangesloten, zorg er dan voor dat deze 6V levert en dat het stopcontact niet wordt bediend door een schakelaar. Probeer op de RESET-knop in het batterijvak te drukken.

Hoe de weersverwichtingspictogrammen interpreteren?

De pictogrammen geven de verwachting voor de komende 12-24 uur binnen een straal van 30-50 km: ☀️ Zonnig, ⛅ Wisselvallig, ☁️ Bewolkt, ️ Regenachtig, ❄️ Sneeuwachtig. De nauwkeurigheid is ongeveer 75%.

De ventilator of anemometer lijkt traag. Wat te doen?

Reinig de cups en de windvaan: verwijder vuil, spinnenwebben of insecten. Controleer of de O-ring van de as een opening van ongeveer 0,3 mm met het plastic laat. Bij wrijving neemt de nauwkeurigheid van de windsnelheid af.

Hoe de batterijen van de zendkast vervangen?

Open de behuizing door de schroeven los te draaien. Verwijder de oude oplaadbare batterij (1,2V NiMH) en plaats een nieuwe met de juiste polariteit. Als het zonnepaneel is aangesloten, wordt de batterij automatisch opgeladen. U kunt ook een optionele AC/DC-adapter van 3V gebruiken.

GEBRUIKSAANWIJZING WMR300A OREGON SCIENTIFIC

Journal De Donnees 10

Alarme 11

Retroeclairage 11

Reinitialisation 11

Entretien 11

Resolution De Problemes 12

Precautions 12

Inhoud Van De Verpakking 1

Basisstation 1

Zendkastje 1

Neerslagmeter 1

Temperatuur- En Vochtigheidssensor 2

Windsensor 2

Overige Onderdelen 2

Accessoires - Sensoren 2

Overzicht 2

Apparaat 2

Zendkastje 2

Neerslagmeter 3

Temperatur- En Vochtigheidssensor 3

Windsensor 3

Gedetailleerd Overzicht LCD-schem 3

LCD-schem 3

Binnentemperatuur en -vochtigheid 3

Buitentemperatuur en -vochtigheid 4

Dauwpunt / Hitte-index / Gevoelstemperatuur 4

Zonsopkomst/-undergang 4

Windsnelheid/Windrichting 4

Klok / Welkner / Weersverwachting / Maanstand 4

Staafdiagram 4

Barometer 5

Neerslag 5

Installatie 5

Neerslagsensor/thermo-/Hygrosensoren Opstellen 5

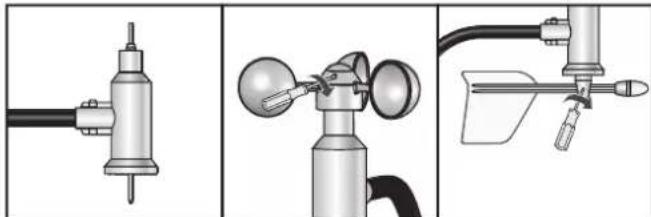

Plaatsen Windsensor 5

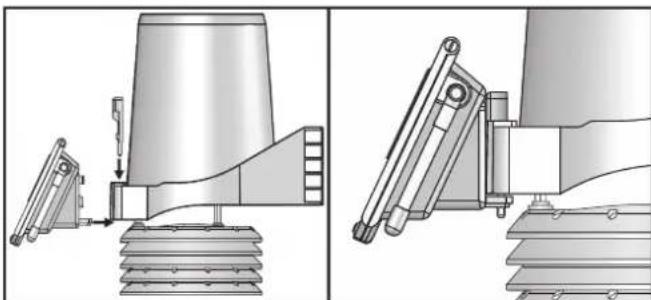

Zendkastje Opstellen 5

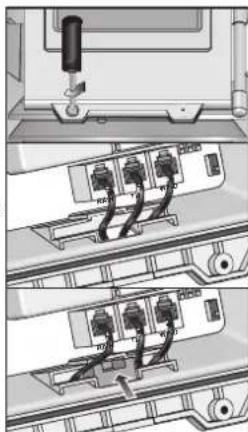

Kabelaansluitingen 5

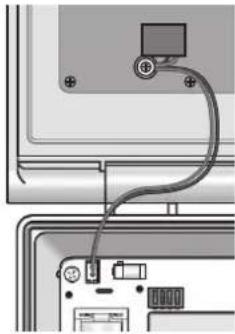

Plaatsing Batterij Zendkastje 6

Kanaal Instellen 6

Instelling Verwijderen 6

Indicatielampjes 6

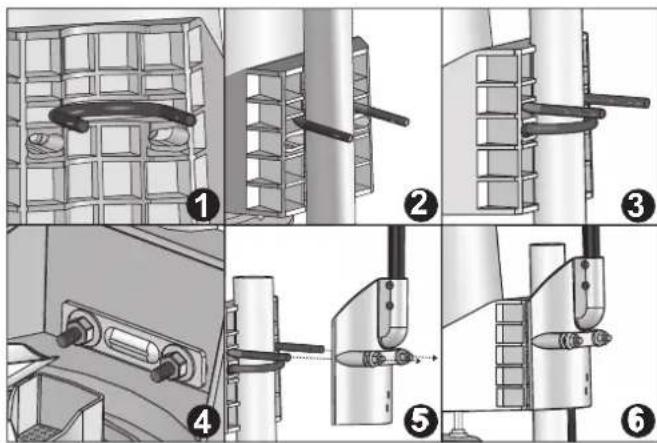

Sensoren Plaatsen 6

Batterij Basisstation Plaatsen 7

Sensoren Koppelen / Verwijderen 7

Klok 7

Klok Handmatig Instellen 7

Klok Ontvangst 8

Wekker 8

Maanstand 8

Weersverwachting 8

Temperatuur En Vochtigheid 8

Dauwpunt / Hitte-index / Gevoeltemperatuur 9

Zonsopkomst / -ondergang 9

Wind 9

Windrichting Ijken 9

Windsnelheid/Windrichting 9

Luchtdruk 9

Neerslag 9

Totale Neerslag 10

Staefdiagram 10

Geheugen 10

Max / Min meting vandaag / Deze maand 10

Uurmetingen 10

Datalog 10

Alarm 10

Schermverlichting 11

Reset 11

Maintenance 11

Problemen oplossen 11

Precautions 12

Specificaties 12

Over Oregon Scientific 13

Dank u dat u gekozen hebt voor het Oregon Scientific™ Ultra nauwkeurig professioneel weersysteme (WMR300 / WMR300A).

Dit system voorziet u van weergegevens die verzameld zijn van verschillende sensoren meteen groe naukeurigheid. Alle sensoren zich via een kabel verbonden met een zendkastje dat van stroom voorzien wordt door een batterij en zonnecellen om de weergegevens le verzenden en weer te geven op het LCD-schem van het basisstation.

Dit systeem verzameld de gegevens over een bepaalde periode, zodat u de weerstatus=kunt bijhonden en analyseren. U kunt de gegevens ook via een kabel exporteren maar de PC om ze systematisch te beheren en analyseren.

Aan het systeme kunnen tot 8 thermometers en vochtigheidsmeters verbonden worden, en het is compatibel met andere weersensoren. Om extra sensoren aan te schaffen,(Intu contact opnemen met uwplaatselijke dealer.

NB Houd deze handleiding bij de hand verwijl u uw nieuwe product gebruikt. Deze bevat praktische stap-voor-stap instructies, evenals de technische specificaties en belangrijke waarschuwingen.

INHOUVD VAN DE VERPAKKING

BASISSTATION

1 x Basisstation

1xUSB-kabel 1xAdapter

3xC1,5VBatterjen

ZENDKASTJE

1xZendkastje
(STC300/300A)

1 x Bevestigings-steun

1xAA1,2V
Oplaadbare balterij

NEERSLAGMETER

1 x Regenreservoir

1 x Plastic vulilfilter

1 x Neerslagmeter
(PCR300)

1 x Metalen bevestigingsplaatje

1xU-bout
(met 2 x borgring, 2 x platte
ring en 2 x moer)

1 x Thermo/hydro-behuiizing met geinstalleerde sensor (THGN300)

3x Schroef (Type B, met 3 x borgring en 3x platte ring)

WINDSENSOR

1xWindsensor (WGR300)

1 x Windvanger

1 x Windvaan

4 x Nylon kabelbinder
(mel 2 x borgring, 2 x platte ring en 2 x moer)

OVERIGE ONDERDELEN

2x Schroef (Type A met 2 x borgring en 2 x platte ring)

1 x Schroevendraaier

Het system kan uitgebrecht worden met maximaal 8 themo- en hygrosensoren en is compatibel met de onderstaande weersensoren (van Oregon Scientific) om de prestaties van uw werkstation te maximaliseren. Deze optione weersensoren worden in de nabijie toekomst op de markt gebracht. Voor十几年 overdeze sensoren bezoekt u onsite website op www.oregonscientific.com vooreer informatie.*

• Draadloze versterker (vergroot het zendbereik)
  UV-sensor (UV-index en UV-dosis)
• Zonnestralingsensor (zonnestraling, THSW en evapotranspiratie (ET))
  Aanzuigende ventilator (vergrootte nauwkeurigheid van temp-/vochtigkeitssensor)
• Grond/bladsensor (vochtigheid/temperatuur grond en natheid bladeren)
• Functies en accessoires ze zichn Niet in alle landen beschikbaar.

OVERZIGHT

APPARAAT

Afbeelding 1 - Voorkant

1. LCD-schem
2. Antenna

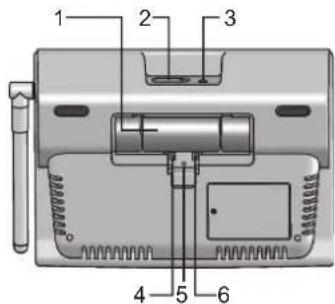

Afbeelding 2 - Achterkant

1. Batterijyak
2. USB-aansluiting
3. Adapteransluiting
4. Schermverlichting (continu)-schakelaar ON/OFF
5. RESET: Het apparatus terugzetten op de standardinstellenen
6. EU/UK-schakelaar (uitsluitend WMR300)

ZENDKASTJE

Afbeelding 3 - Voorkant

1. Zonnepaneel
2. Antenne
3. Schroefgaten

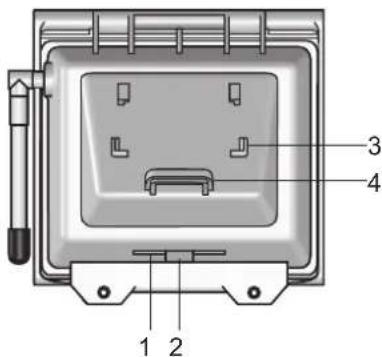

Afbeeling 4 - Achterkant

1. Kabelopening
2. Rubber stopper
3. Bevestigingsstuk
4. Bevestigingsring

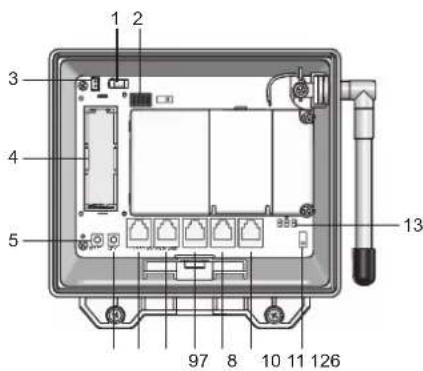

Afbeeling 5 - Binnenkant

1. Adapteransluiting (optioneel)
2. Kanaalschakelaars (SW1)
3. Aansluitingen met kleurcodering voor een zonnepaneel
4. Vak voor oplaadbare batterijen
5. RESET-toets
6. KEY-toets: voor ijken windrichting
7. UV-sensoraansluiting (momenteel nicht beschikkaar)
8. SOLAR-sensoraansluiting (momenteel nicht beschikkaar)
9. RAIN (NEERSLAG)-sensoraansluiting
10. TH (temperatuur- en vochtigheidssensor)-aansluiting
11. WIND-sensoraansluiting
12. Koppelschakelaar (SW4)
13. LED-lampjes (blauw/groen/rood)

NEERSLAGMETER
Afbeeling 6 - Bovenkant

1. Plastic vuilfilter
2. Regenreservoir
3. Reservoirgat

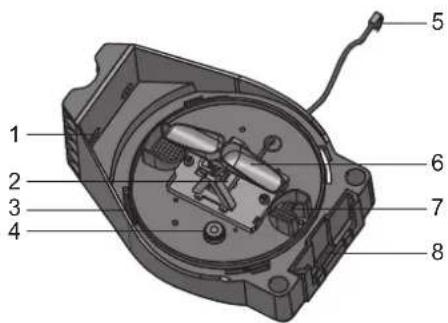

Afbeelding 7 - Onderkant

1. Schroefgaten
2. Regensensor
3. Installatiegat regenreservoir
4. Balansindicator
5. Sensorkabel
6. Kiepvat
7. Drainagegaten
8. Gat voor bevestigingssteun

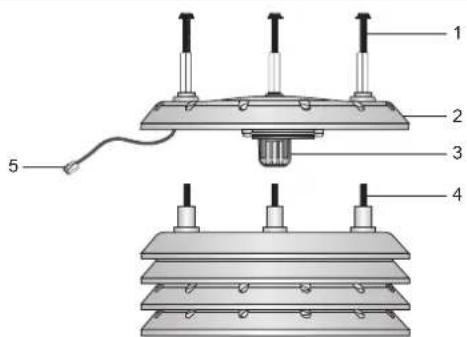

TEMPERATUUR- EN VOCHTIGHEIDSSensor
Figuur 8

1. Schroeven (Type B)
2. Sensorbehuizing
3. Temperatuur-en vochtigheidssensor
4. Schroeven (vooraf geinstalleerd)
5. Sensorkabel

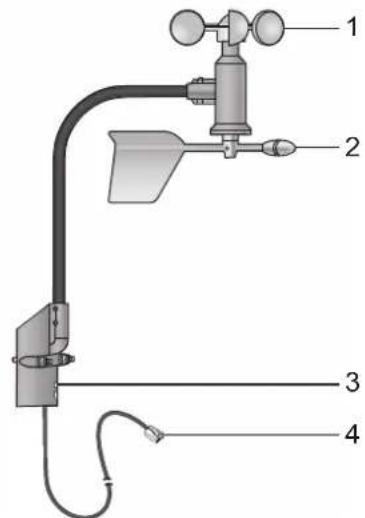

WINDSENSOR

Figuur 9

1. Windvanger (anemometer)
2. Windyaan
3. Houser windsensor
4. Sensorkabel

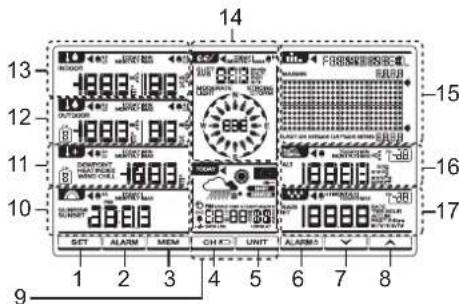

GEDETAILLEERD OVERZICT LCD-SCHERM
LCD-SCHERM

1. Caaar instellingsmodussen

2. ALARM

3. MEM
4. CH
   5.：WHTnal
   6 ALARMO
8. TODAY S
9. S
10. 12
    13
11. 8
12. S
13. S
14. S
15. S

1. Indicator Binnentemperatuur en -vochtigkeit
2. HI/LO-alarm: Alarmen voor hoge of lage binnentemperatuur
3. Binnentemperatuurgegevens
4. C/F: Temperatur-eenheid
5. Binnentemperatuurtrend
6. Binnenvochtigheidsgegevens
7. % Vochtigheidseenheid
8. Trend binnenvochtigkeit
9. TODAY/MONTHLY/MIN/MAX: Toont maximum/minimum binnentemperature / -vochtigkeit van vandaag/deze maand
10. HI/LO-alarm: Alarmen voor hoge of lage binnenvoctighideid

1. Indicator Buitentemperatuur en -vochtigheid
2. I/LO-alarm: Alarmen voor hoge of lage buitentemperatuur
3. Selecteer een kanaal
4. Buitentemperatuurmeting
5. C/F: Temperatuur-eenheid
6. Buitentemperatuurtrend
7. Buitenvochtigheidsmeting
8. %: Vochtigheidseenheid
9. Trend buitenvochligheid
10. TODAY/MONTHLY/MIN/MAX: Toon maximum/minimum bultentemperatuur / -vochtigheid van vandaag/deze maand
11. HI/LO-alarm: Alarmen voor hoge of lage buitenvochtigheid

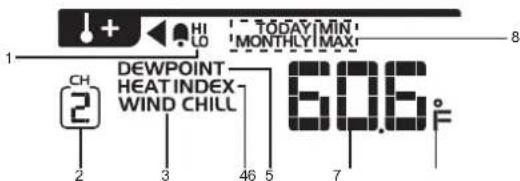

DAUWPUNT / HITTE-INDEX / GEVOELSTEMPERATUUR

1. I/LO-alarm: Alarmen voor hoge of lage temperatuur
2. Selecteer een kanaal
3. Indicator gevoelstemperatuur
4. Indicator hitte-index
5. Indicator dauwpunt
6. Dauwpunt / Hitte-index / gevoelstemperatuur
7. C/F: temperatuurenheid
8. TODAY/MONTHLY/MIN/MAX: Toon maximum/minimum dauwpunt / hitte-index / gevoelstemperatuur van vandaag/deze maand

ZONSOPKOMST/-ONDERGANG

1. AM/PM
2. Indicator Zonsopkomst
3. Indicator Zonsondergang
4. Tijdweergave

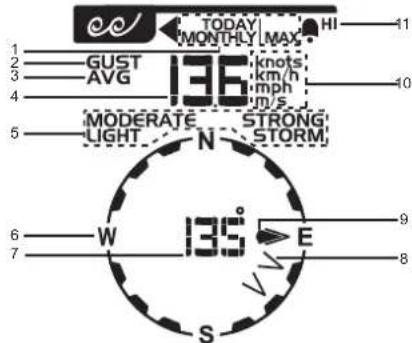

WINDSNELHEID/WINDRICHING

1. TODAY/MONTHLY/MIN/MAX: Toon maximale windsnelheid vandaag/deze maand
2. Indicator Windstoten
3. Indicator Gemiddelde windsnelheid
4. Meting windsnelheid
5. MODERATE/LIGHT/STRONG/STORM: Indicator Windsnelheidsniveau
6. W(west) / S(zuid) / E(oot) / N(noord)
7. Meting windrichting/hoekcalibrated
8. Windrichtingsindicator(en) afgelopen 1 uu
9. Indicator Windstoot / gemiddelde windrichting
10. Knots / km/h / mph / m/s: Eenheid Windsnelheid
11. HI-alarm: Alarm voor hoge windsnelheid

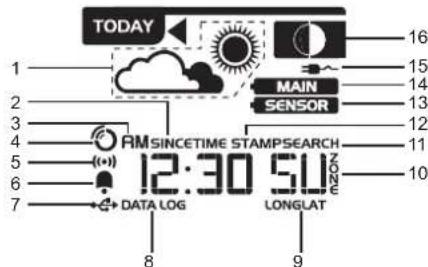

KLOK / WEKKER / WEERSVERWAGHTING / MAANSTAND

1. Schermvak Weersverwachtingspictogram
2. SINCE: Startdatum van cumulatieve neerslag
3. AM/PM
4. Ontvangstindicator van RF-kloksignaal
5. Weergavemodus Alarm
6. Indicator dagelijks alarm
7. USB-poort is met succes aangesloten
8. DATA LOG: Weergave gegevens histor
9. LONG/LAT: Lengtegraad/breedtegraad
10. Ingestelde Tijdzone
11. SEARCH: Zendkastjes zoeken
12. TIME STAMP: De tijndcode van het geseleeteerde geheugen
13. Batterij van zendkastje raakt leeg
14. Batterij van het basisstation raakt leeg
15. Adapter is aangesloten
16. Schermvak Maanstand

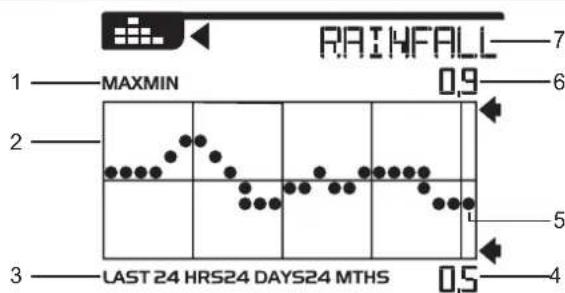

STAAFDIAGRAM

1. MAX/MIN: indicator maximale/minimale meting geselecteerde schermvak
2. Staafdiagramschem
3. LAST 24HRS/24DAYS/24 MTHS: Tijdsperiode
4. Minimummeting voor referentie
5. Actuele grafische weergave van betreffende schermvak
6. Maximummeting voor referentie
7. IN TEMP/IN HUM/OUT TEMP/OUT HUM/DEWPOINT/HEAT INDEX/WIND CHILL/WIND/BARO/RAINFALL: Indicatoren diagrammodus

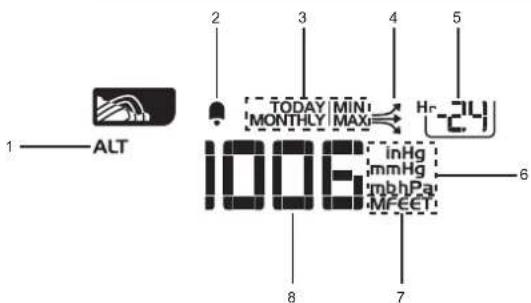

BAROMETER

1. Indicator schemvak Hoogte
2. : Alarm voor veranderingen in lucktdruk
3. TODAY/MONTHLY/MIN/MAX: Toon maximum/minimum luchtdruk van vandaag/deze maand
4. Barometertrend
5. Indicator uurmetingen (van -24 tot 0)
6. inHg / mmHg / mb / hPa: Barometereenheid
7. M/FEET: Hoogte-eenheid
8. Barometergegevens

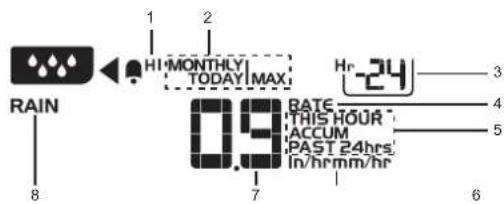

NEERSLAG

1. I-alarm: Alarmen voor neerslagintensiteit en neerslag afgelopen 24 urr.
2. TODAY/MONTHLY/MAX: Toon de maximummeting voor neerslag/
   neerslagintensileit van vandaag/deze maand
3. Indicator uurmetingen (van -24 tot 0)
4. RATE: Neerslagintensiteit
5. THIS HOUR/ACCUM/PAST 24hrs:Geseleeteerde periode
6. In/mm: Eenheid neerslag; In/hr / mm/hr: Eenheid neerslagintensiteit
7. Weergave neerslagmeting
8. Indicator schermvak Neerslag

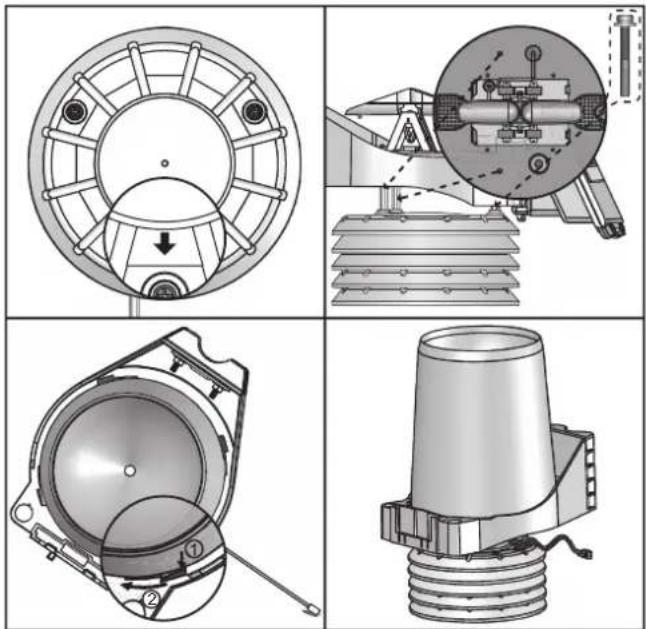

INSTALLATIE

Zorg dat u gereedschap bij de hand hebt voordat u uw installmentie begint. U hebt verzischlende soorten schroevendraaiers en sleutels of een schroefboomchine nodig.

De neerslagmeter verzamell regen en meet neerslaggegevens. Het zendkastje kan draadloos gevevens verzenden maar het basisstation.

1. Controller of de gegraveerde pij in derrichting van de locatie van het zendkastje wijst.
2. Houd de drie schroefgaten van de neerslagmeter met drie dubbelzijdige bouten op de behuizing van de thermo-/hygrosensor.
3. Drie drie Schroeven van type B stevig vast in de dubbelzijdige bouten om te zorgen voor een stevige verbinding.
4. Plaats het regenreservoir op de juiste wijze op de neerslagmeter, en draai hem goed vast met de klok mee.
5. Plaats het plastic vuilfilter in het regenreservoir.

NB Knip de kabelbinder van het klepyat af voor gebruik.

PLAATSEN WINDSENSOR

De windsensor meet windrichting en -snelheid.

1. Draai de schroeven op de windvanger en de windvaan los.
2. Steek de top van de windsensor stevig en met enige druk in de windvanger, en draai hem stevig vast.
3. Steek de onderkant van de windsensor stevig en met enige druk in de windvaan, en draai hem stevig vast.

NB Er zit een rubber ring om de bovenkant van de windsensor om te voorkomen dat dezeijdens installmentie beschadigd raakt. U kunst de rubber ring iets omhoog bewegen voordat u de windvanger erin steekt.

ZENDKASTJE OPSTELLEN

1. Houd de bevestigingsring van het zendkastje boven het onderkant van het gat van de neerslagmeter.
2. Plaats de bevestigingsrand in de bevestigingsring van het zendkastje, met enige druk door het gat van de neerslagmeter. U hoor en klik.

NB Het zendkastje bevat geavanceerde elektronische onderdelen, dus behandeldeze met zorg.

KABELAANSLUITINGEN

Het is raadzaam alle sensorkabels aan te sluiten op het zendkastje alvorens de paal te positioneren.

1. Schroef het zendkastje open.
2. Verwijder der rubber stopperuit de kabelopening.
3. Sluit de kabels van alle sensoren aan via het kabelopening.
4. Steek de sensorkabels in de betreffende aansluitingen. Onder elke aansluiting worden de naam weergegeven. U hoor en klik.
5. Plaats de rubber stopper terug in de kabelopening.

PLAATSING BATTERIJ ZENDKASTJE

Het zonnepaneel op het zendkastjeClient ter energiebesparing, en is een milieuvriendelijk oplossing om de sensoren van stroom te voorzien, zodal de batterijen langer meegaan. Het kan de meegeleverde oplaadbare batterij volledig van stroom voorzien. Sensoren konnen alleen op batterijen lopen. Plaats het zendkastje in direct zonlicht om te zorgen dat het zonnepaneel stroom kan produceren.

De spanning van de meegeleverde oplaadbare batterij is Niet optimaal en za tijdens transport verder zichen afgenomen. We raden u aan de batterij enkele uren op te laden door het zonnepaneel aan te sluiten.

Een adapter is apart verkrijgbaar. Hiermee kut u het zendkastje direct van stroom voorzien. De adapter levert een spanning van 3V. Zorg dat deadapterkelb door de kabelopening loopt.

Controleer de verbinding met het zonnepaneel. Sluit het zonnepaneel Indien nodig opnieuw aan:

Stek het uiteinde van de kleurgecodeerde plug in de betreffende aansluiting van het zendkastje, zoals hieronder aangegeven, en verberg de kabels netjes in het kastje.

Om de oplaadbare batterijen te plaatsen:

Plaats de batterijen in het batterijvak. Let waar bij op de polariteit +/-

KANAAL INSTELLLEN

Uw weerstation kan uitgebrecht worden met 8 sets temperatuur en vochligheidssensoren, een windsensor en een neerslagsensor. Deze delen het scherm van het basisstation om de weergegevens op wee ter geven. U kunt elk zendkastje een afzonderlijk kanaalnummer (1-8) geven door de verschillende schakelaars te gebruiken.

Volg het onderstaande diagram om de schakelaars van de SW1 in te stellen:

NB De 0 in het onderstaande diagram staat voor ult en de 1 voor aan.

CH PIN 2 PIN 3 PIN 4
Kanaal 1 0 0 0
Kanaal 2 0 0 1
Kanaal 3 0 1 0
Kanaal 4 0 1 1
Kanaal 5 1 0 0
Kanaal 6 1 0 1
Kanaal 7 1 1 0
Kanaal 8 1 1 1

Om de status van elk kanaal duidelijk aan te geven, kut u het individielampje van het betreffende zendkastje door PIN 1 maar 1 te schaken.

Functie PIN 1
Lampje uitschakelen 0
Lampje inschakelen 1

Na het instellen kunt u het indicatielampje uitschakelen door PIN 1 maar 0 te schuiven. Zo bespaart u energia. Sluit verzolgens het zendkastje door de schroeven aan te draaien.

NB Een knipperend indicatielampje geeft aan dat de verbinding normalaal is (zie Indicatielampjes).

INSTELLING VERWJDEREN

Om de vorige instelling van een zendkastje te verwijderen, houdt u tegelijkkertijd de knappen RESET en KEY ingedrukt. Laatervoigens alleen RESET los. Het rode lampje knippert 5 koer. Laat KEY los. De kanaalinstelling en de geijekte windrichting worden gewist uit het zendkastje.

INDICATIELAMPJES

Er bevinden zich indicatielampjes in drie kleuren op het zenkdastje: groen, rood en blauw. Verschillende kleurcombinations给他们 verschillende statussen aan.

Kleur lampje Handelungen
Blauw->groen->rood	Knippert een maal wonneer u RESET (ingedrukt houdt en) loslaat
Rood knippert om de seconde	Na 5 koer knipperen worden de instellingen voor alle sensoren gewist uit het zendkastje (zie sectie Instelling verwijderen)
Rood Windrichting	Ijenken (zie Windrichting lijken).
Blauw knippert Verbindung is normalaal (WMR300A)
Groen knippert Verbindung is normalaal (WMR300)

SENSOREN PLAATSEN

U heeft drie opties om sensoren te plaatsen.

Het zendkastje kan gevevens draadloos ontvangen binnen een zendbereik van 300m (1000 voet). De ideale locatie voor de sensor is op het dak van een gebouw in een open gebied,uit de buurt van bomen of andere obstructies die de windstroom konnen beinvoelden en de metingen minder nauweurig maken. Plaats het zendkastje in direct zonlicht om te zorgen dat het zonnepaneel stroom kan produceren.

Richting zonnepaneel: Als u wootont op het:

Noord Zuidelijk halfrond

Zuid Noordelijk halfrond

NB Plaats de temperatuur-en vochtigheidssensor ten minste 1,5 meter boven de grond om te voorkomen dat de grondtemperatuur de nauwkeurigheid van de metingen van de sensor beinvloed.

Optie 1: Alle sensoren worden op een paal geplaatst.

NB Neem voor installment het regenreservoir af en kies een paal met een diameter van ongeveer 32-45mm.

1. Steek een U-bout zonder ringen of moeren in de gaten van de neerslagmeter (afbeelding 1).
2. Zorg dat de paal gegen de ronding van de U-bout drukt(affbeelding 1).
3. Steek de andere U-bout zonder ringen of moeren in de schroef gaten van de neerslagmeter (afbeelding 3).
4. Plaats het metalen bevestigingsplaatje over de U-bout en plaatss twee platteringen, twee borgringen en twee bouten om de U-bout, over het metalen bevestigingsplaatje (afbeelding 4) en draai ze stevig aan met een sleutel.
5. Plaats de twee uiteinden van de eerste U-bout in de schroefgaten van de windsensor (afbeelding 5).
6. Draai de twee platte ringen, borgringen en bouten stevig op de U-bout van de windsensor met een sleutel (afbeelding 6).

NB Controller of de luchtbel op de neerslagmeter binnen de cirkel blijft. Controller regelmatig of de balans nog in orde is. Dit vergroot de nauwkeurigheid van de neerslagmetingen.

1. Volg de instructies op in de secties Kabelaansluitingen, Plaatsing batterij zendkastje en Kanaal instellen.
2. Plaats de paal stevig op de gewenste locatie in de buitenlucht.
3. Werk overtollige stukken kabel netjes weg door middel van de meegeleverde kabelbinders.
   NB er wordt 6 meter kabel meegeleverd voor de windsensor zodat u de windsensor op eenplaats enigszinsuit de buurt van de paal sunt installeren,zoals Optie 2 en Optie 3. Werk overtollige stukken kabel indien nodig netjes weg.
   NB Plaats het plastic vuilfilter in het regenreservoir, Controleer regelmatig of het filter Niet volledig verstopt is door bladeren of ander vuil.

Optie 2: De windsensor要去 afzonderlijk geinstalleerd worden. De andere sensoren worden met het zendkastje op een paal bevestigd.

1. Volg stappen 3-4 in Optie 1 om de temperatuur/vochtigheidssensor en de neerslagsensor aan de paal te bevestigen.
2. Steek schroeven van type A in de windsensor. Draai ze stevig vast op de gewenste locatie door middel van een steeksleutel.
3. Volg stappen 7-9 in Optie 1 om de installmente te voitooien.

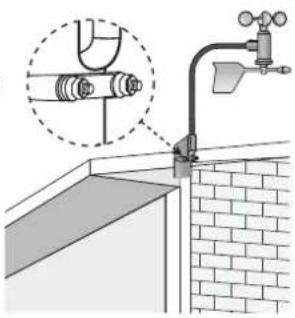

Optie 3: Behalve de windsensor, die geinstalleerdwordtopeenpaal, wordende andere sensoren afzonderlijk geinstalleerd.

1. Volg stappen 5-6 in Optle 1 om de windsensor aan een paal te bevestigen.
2. Steek schroeven van type A in de neerslagmeter. Draai ze stevig vast op de gewenste locatie door middel van een steeksleutel.
3. Volg stappen 7-9 in Optie 1 om de installment te voltooien.

BATTERIJ BASISSTATION PLAATSEN

Om batterijen teplaatsen:

1. Verwijder het klepje van het batterijvak.
2. Plaats de meegeleverde batterijen in het batterijvak. Let waar bij op de polariteit (+/-) .
3. Druk op RESET in het batterijvak.
4. Plaats de klep van het batterijvak waar terug.

NB Gebruik geen oplaadbare batterijen. U wordt aangeraden alkalinebatterijen in dit producte gebruiken voor langere prestaties.

Batterijstatusindicatoren:

Pictogram Betekenis
MAIN	Batterij van het apparaat zwak
SENSOR	Batterij zendkastje raakt leeg
	Een batterij van zendkastje / basisstation raakt leeg

Voor continu gelebruik dient u een adapter aan te sluiten. De batterijen zijn alleen bedoeld als noodvoorziening. Steek de adapter in een stopcontact dat Niet door een schakelaar bediend worden.

NB De adapter dient gebruikt te worden in een verticale stand of op de vloer. De pinnen van de stekker zichniet bedoeld om ondersteboven geplaatst to worden,

Power Adapter

Zorg dat er een gemakkelijk bereikbaar stopcontact in de buurt van het apparaat is.

SENSOREN KOPPELEN/VERWIJDEREN

Wanner u de eerste keer koppelt, moet u het basisstation zich bij de zender op zonne-energie plaatsen, zodat het signaal duidelijk ontvangen worden.

Om een sensor te koppelen:

1. De SW4-koppelschakelaar in het zendkastje moet ingesteld worden op 1 (ON).
2. Druk op schermvak
3. Houd SET en tegelijkerijnd ingedrukt, totdat de instellingsmodus geopend worden (alle sensormelingen verdwijnen van het scherm, --verschijnt.)
4. Druk op of om het kanaal te kiezen dat je aan de sensor wilt toevoegen. Het kanaal in actieve modus ( SET wordt weergegeven) kan gekoppeld worden met en sensor.
5. Houd SET 2 seconden ingedrukt. Er volgt een piep. Druk waar dan ook op het scherm, behalve in het schermvak TODAY
6. SEARCH-indicator in het schermvak TODAY knippert om te koppelen.
7. Wanner Search verdwijnt en het geseleterde kanaal van de sensor de weergegevens weergeeft op het scherm, dan is de koppeling met succes voltooid.

NB Het basisstation Zoekt ongeveer 10 minuten naar sensoren. Voltooi het koppelen binnen een uur nadat u de koppelschakelaar op aan heeft gezet op het betreffende zendkastje. Zo Niet, dan moet u de schakelaar uitschakelen en weer inschakelen.
NB Ijk de windrichting voordat u de windsensor koppelt. Zie Windrichting ijken voormeer informatie.
TIP Het zendbereik kan variieren, afhankelijk van allerlei factoren. U kunt het best verzillende plekken uitproberen

om de Beste voor uw sensor te vinden. Controller of de antennene van het zendkastje en die op het basisstation parallel aan elkaar staan. Hierdoor wordt het koppelen vergemakkelijkt.

Om een sensor te verwijderen:

1. Druk op schermyak
2. Houd SET en tetMelierijnd ingedrukt, totdat de instellingsmodus geopend worden (de weergegeveens verdwijnen van het scherm, --verschijnt.)
3. Druk op of om het kanaal te selecteren van de sensor die u wilt verwijdenen. Je kunt alleen een sensor verwijdenen runawayer het kanaal inactief is (MEM wordt weergegeven).
4. Houd MEM ten minste 2 seconden ingedrukt. U hoor een piep en op het schem verschijnt -- De sensor is Niet met succes ontkoppei van het basisstation.

KLOK

KLOK HANDMATIG INSTELLEN

NB Om deijd/datum handmatig in te stellen,要去 u eerst kloksignaalontvangst uitschaken (zie Om signaalontvangst aan/uit te zetten).

Om de hijd/datum handmatig in te stellen:

1. Druk op het schermvak TODAY om te activeren. <wordt weergegeven naast het schermvak en de taalkbalk toont het onderstaande op het scherm.
2. Houd inefukop de taalkbalk. Kies vovlgens om een SET tijdzone, zomertijd, 12/24-uurs formaat, uren, minuten, jaren, dag / maand, maand, dag, taal voor Weekdagen, bredtegraad en lengtegraad in te stellen.
3. Zodra u de juiste functie gezonden heeft, drukt u op of om de instellenen te wijzigen.
   4.Druk:

on tevestigen en door te gaan met de volgende instelling OF
- Raak het schermvak aan (behalte taakkalk) om te bevestigen en af te sluiten.

NB Op de WMR300 kan de tijdzone ingesteld worden op een waarde van -12 tot +12. Indien u handmatig de tijdzone voor uw locatie invoert, neem dan contact op met uwplaatselijke weerstation voor meer informatie. Voor Hongkong要去 de tijdzone bijvoorbeld ingesteld worden op +8.

NB De taalopties zich Engels (E), Russisch (R), Spaans (S), Italiaans (I), Duits (D) en Frans (F).

NB U moet de lengtegraad en bredtegraad voor uw locatie invoeren. Kijk voor meer informatie op de website van uwplaatselijke weerstation. De lengtegraad en bredtegraad die u invoert, zichen van invloed op de lijd van de zonsopkomst en-ondergang.

NB Behalve de lengtegraad en bredtegraad, zich ook deinstallingen van AUTO/DST (zomertijd)/ST (wintertijd) van invloed op de lijd van de zonsopkomst en -ondergang. Als AUTO is ingesteld, volgen de zonsopkomst en -ndergang de DST/ST-instellenen van het kloksignal. Als ST is ingesteld, wordt voor de lijd van de zonsopkomst en -ondergang uitgegaan van de wintertijd. Als DST is ingesteld, worden voor de lijd van de zonsopkomst en -ondergang uitgegaan van de zomertijd.

Om de klok weergavemodus te selecteren:

Druh herhaaldelijk op het schermvak TODAY om te schakelenussen:

Klok met seconden
Klok met dag van de week
- Datum met়

KLOK ONTVANGST

Dit product is ontworpen om+zijn klok automatisch te synchroniseren door middel van een kloksignaal.

WMR300:

Gebruik de EU / UK-schakelaar om het gewenste signala te selecleren en de klok handmatig in te stellen door de tijdzone in te stellen op een waarde+tussen -12 en +12.

EU: DCF-77 sigmaal, binnen 1500km (932 mil) van Frankfurt, Duitsland.
- VK: MSF-60-signaal, binnen 1500km (932 mil) van Anthorn, Engeland.

NB Druk op RESET wonneer u de EU / UK-instelling verandert.

WMR300A:

• WWVB-60 sigmaal: binnen 3200km (2000 mijl) van Fort Collins, Colorado. Stel de tijdzone handmatig in op Westkust (P)/Geberge (M)/Centraal (C)/Oostkust (E).

Het onderstaande pictogram geeft de status van de ontvangst van het kloksignaal aan.

Pictogram	Betekenis
○	Tijd is gesynchroniseerd, maar niel bijgewerkt in de afgelopen 48 uu.
knippert	Ontvangen signaal is zwak.
○	Tijd is gesynchroniseerd en in de afgelopen 48 uu ten minste één koer bijgewerkt.
knippert	Ontvangen signaal is sterk

NB Ontvangst voor synchronisatie kan 4-10 minutes duren.

Om sigmaalontvangst aan/ult te zetten:

Houd het schermvak TODAY ingedrukt om signaontvangst in /uit te schakelen. U hoor een piep als bevestiging van uw actie.

WEKKER

Om het dagelijks alarm in te stellen:

1. Druk op het schermvak TODAY om te activeren.ordt weergegeven naast het schermvak en de taakkalk toont het onderstaande op het scherm.
   2.Druk op ALARM

2. Druk op Asfarlagelijke wekker aan te zieten. en worden weergegeven.

Druk op ALARMcagelijke wekker uit te zeiten. verdwij
3. Druk op UNIT om de tijd te schakelenussen 12/24-uurs formaat.
4. Houd ALARM ingedrukt om in te stellen
5. Druk op of om de waarde te wijzigen en op om te bev estigen.
6. Druk waar dan ook, behalve in het schermvak TODAY om de instellingsmodus af te sluiten.

MAANSTAND

Op het noordelijk halfrond groeit de maan (het werk zichtaar worden na de neue maan) vanaf de rechterkant. Dus de beschenen Kant van de maan beweegt van rechtsaar links op het noordelijk halfrond. Op het zuidelijk halfrond beweegt het van linksaar rechts. De richting hangt af van de breedtegraad waarop de observeerder zich bevindt.

Hieronder staan twee tabellen die aangeven hoe de maan worden weergegeven op het basisstation.

Noordelijk halffrond

●	Nieuwe Maan Volle Maan	○
●	Wassende Halve Maan	○	Afnemende Volle Maan
○	Eerste kwartier	○	Derde kwartier
○	Wassende Volle Maan	○	Afnemende Halve Maan

Afnemende Halve Maan

Nieuwe Maan	○ Volle Maan
Wassende Halve Maan	○ Afnemende Volle Maan
Eerste kwartier	○ Derde kwartier
Wassende Volle Maan	○ Afnemende Halve Maan

Om de maanstand te bekijken:

1. Druk op het klokschemr TODAY om te activeren.
2. Druk of om de maanstand voor een bepaalde datum te bekijken

WEERSVERWACHTING

Dit product voorspel de volgende 12 tot 24aar weer in een straal van 30 - 50km (19-31 milieu). (VS - met een nauwkeurigheid van 75%

Pictogram	Betekenis
	Zonnig
	Half bewolkt
	Bewolkt
	Regenachtig
	Sneeuw

Om het schermvak Temperatuur te bekijken:

• Druk op de schermvakken INDOOR / OUTDOOR, wordt boven de temperatuurmeting weergegeven.
  Om van kanaal te veranderen (alleen buit entemperatuur):
• Druk op omfet kahaal te wijzigen.
  Om de meeteenheid van de temperatuur te selecteren:
• Druk op UNIT om te kienzen:tussen ^ C / ^

NB Dit verandert de eenheid van alle temperatuurgegevens tegelijkkeltijd.

Om de vochtigheidsgegevens te bekijken:

• Druk op het schermvak INDOOR / OUTDOOR vochtigkeit.
• worden boven de vochtigheidsmeting weergegeven.

Om de trendelijk van temperatuur en vochigheid te bekijken:

De trendpictogrammen voor temperatuur en vochtigheid zichen gebaseerd op recente sensormetingen.

De trendlijnen worden weergegeven naast de temperatuur-en

vochtigheidsgegevens. De trend worden als volgt weergegeben:

Stijgend	Stabel	Dalend
→	→	→

DAUWPUNT / HITTE-INDEX / GEVOELSTEMPERATUUR

Om dauwpunt te bekijken:

• Druh herhaaldelijk op het schermvak + totdat DEWPOINT verschijnt.

Omhitte-index tebekijken:

• Druh herhaaldelijk op het schermvak + totdat HEAT INDEX verschijnt.

Temperatuurbereik Opgelet Betekenis
27°C tot 32°C(80°F tot 89°F)	Let op Mogeilijke uitputting doorHSV
32°C tot 40°C(90°F tot 104°F)	Extreem Let op Mogeilijke uitputting doorHSV
41°C tot 54°C(105°F tot 129°F)	Gevaar Uitputting doorHSV waarschijnlijk
54°C tot 92°C(130°F tot 151°F)	Extreem gevaar	Groot gevaar van niudroging/zonnesteek

NB De Hitte-index worden alleen berekend wanneer de temperatuur 80^ / 27^ of hoger is.

Om de gevoeltemperatuur te bekijken:

• Druh herhaaldelijk op het schermvak ↓+ totdat WIND CHILL verschijnt.

ZONSOPKOMST /-ONDERGANG

NB Voer de lenghtegraad en bredtegraad van uw locatie in in het schermvak TODAY . Dit beinvoed deijd van zonsopkomst en -ondergang.

NB Behalve de lengtegraad en bredtegraad, zich ook de instelleningen van zomertijd en winterlijk van invloed op de lijd van de zonsopkomst en -ondergang. (zie Klok handmatig Instellen)

U kunt deijd van zonsopkomst en -onderganbekijken in het schermvak

• Druk op het schermvak SUNRISE/SUNSET.
  wordt boven dearend weergegeven.
  Druk op onuantij te schaken tussen 12/24-uurs formaat.

WIND

WINDRICHING IJKEN

Voordat u een windsensor koppelt, controller u erst of de kop van de windvaansensoraar het noorden wijst, terwij u KEY op het zendkastje 2 seconden ingedrukt houdt om de richting te ijken. Als het ijken gelukt is, knippert het rode lampje een keer. U kunt indien nodig een kompas gebruiken om het precieze noorden te vinden.

Als u zichECHter in de Verenigde Staten bevindt, wijkt uw kompasmeting zo'n 15^ (grades) af van het ware noorden. U kurz voor meer informatie contact opnemen met uwplaatselijke observatorium.

Als het moeilijk is om de windvaan goed le positioneren, dan kut u het ijken naukeurigeruitvoeren op het basisstation.

1. Doe een meting van de windvaan met een kompas.
2. Bereken de hoekussen de huidige richting en het noorden.
3. Druk op het windschemr om te activeren.
4. Houd SET ingedrukt en druk verwolgens op of om de hoek bij te stellen.
5. Druk op SET om de instelling te bevestigen.

Als u bijvoorbeeld de hoek wilt invoeren die u als het noorden wilt instellen: Als de huidige richting 25 graden is, en u wilt die hoek als het noorden instellen, voer dan 25 graden in in de ijkmodus. Wanner de ijkmodus afgesloten is, geeft het scherm 0 waar. Dit is nu het noorden.

NB Als u de windsensor wilt verplaaten, zult u de sensor opniew moeten ijken.

WINDSNELHEID/WINDRIGHTING

Om de windmodus te selecteren:

Druk op het windschemm , om te schakelenussen:

GUST (Windstoot)
AVG (Gemiddeld)

Om de eenheid van windsnelheid te selecteren: Druk op UNIT om te schakelenussen

Knopen (knots)
- Kilometer per uur (km/h)
Mijl per uur (mph)
Meter per seconde (m / s)

Het windniveau worden aangegeven met een serie pictogrammen:

LIGHT MODE	RATE STRONG STORM
3-13 km/u(2-8 mph)	9-25 km/h(14-41 mph)	42-87 km/u(26-54 mph)	>88 km/u(>55 mph)

Om de windrichting af te lezen:

Status	WindrichtingIndicator	Betekenis
GUST	▲	Actuele windrichting
AVG	▲	Actuele gemiddelde windrichting
AVG	>(Max 6 sets)	Windrichting van afgelopen 1 uur

NB De gevoelstemperatuurlfactor is gebaseerd op de gecombineerde effecten van temperatuur en windsnelheid. De weergegeven gevoelstemperatuur wordt uitsluitend berekend met de gevevens van de temperatuur-en vochtigheidssensoren op kanaal 1.

LUCHTDRUK

De hoogte is de hoogte boven zeeniveau op uw locatie.

Om de hoogtecompensatie voor de luchtdrukmetingen in te stellen:

1. Druk op het schermvak om te activeren. [wordt weergegeven naast het schermvak en de taakbalk toont het onderstaande op het scherm.
2. Druk op het vak todat ALT wordt weergegeven op het scherm. U heeft nu de Hoogtemodus geopend.
3. Houd SET ingedrukt op de taerkbalk.
4. Druk op of om aan te passen. U kunt op drukken UNIT om de hoogte-eenheid te schakelenussen M (meter) en FEET (voet) tijdens het instellen.
5. Druk op SET of raak het scherm aan (behalte taerk Balk / schermvak luchtdruk) om te bevestigen.
6. Na het instellen van de hoogte worden de(APieuwe instellingen Niet direct van kracht. Het ALT-pictogram knippert en stopt met knipperen na de erestvolgende Iuchtdukmeting. De(APieuwe hoogte wordt van kracht vanaf de erestvolgende Iuchtdukmeting.

NB Wanner u de hoogte instelt op 0 meter, is de luchtdrukmeting de lokale luchtdruk. Als de hoogte is ingesteld voor uw huidige locatie, is de nieuwe luchtdruk een afgeleide van de luchtdruk op zeeniveau.

Om de meeteenheid voor de luchtdruk te kiezen:

1. Druk het barometerschem om te schakenenussen hoogte / huidige barometer
2. Druk op UNIT om inHg (inches kwik) / mmHg (millimetres kwik) / mb (millibars per hectopascal) / hPa te kiezen.

Om de luchtdruktrend te bekijken:

De pictogrammen van de luchtdruktrend zijn gebaseerd op recente sensormetingen.

De trendlijnen worden weergegeven naast de luchtdrukgegevens. De trend worden als volgt weergegeven:

Stijgend	Stabel	Dalend
→	→	→

NEERSLAG

Omdweergavemodusneerslagteselecteren:

Druk op het neerslagschem, om te schakelenussen:

THIS HOUR (Neerslag per uur)
- RATE (Neerslagintensiteit)
ACCUM (Totale neerslag)
PAST 24 hrs (Neerslag gedurende de afgelopen 24研究成果)

Om de weergavemodus neerslag te selecteren:

Druk op UNIT om te kiezen:tussen mm (millimeter) en In (inch).

Om de meeteenheid voor neerslagintensiteit te kiezen:

Druk op UNIT om te kiezen tussen in/hr (inch per eer) en mm/hr (millimeter per eer).

TOTALE NEERSLAG

Om de totale neerslag wee te geben:

Druh herhaaldelijk op het neerslagschemr totdat ACCUM wordt weergegeven. (SINCE in het klokschem TODAY geegt de startdatum / -ijd van de gemeten neerslag aan).

Om de SINDS-tijd te resetten:

Houd MEM ingedrukt om de huidigeijd in te stellen als startdatum van de totale neerslag. Het neerslaggeheugen worden geseset en gaat terug op 0.

STAAFDIAGRAM

Het lagram geegt de gegevens wee terwijl u op het betreffende schermvak drukt.

Om de weergavemodus diagram te selecteren:

Druk op de onderstaande schermvakken om het betreffende staeldiagram op te roepen:

• IN TEMP (Binnentemperatuur)
  IN HUM (Binnenvochtigheid)
  OUT TEMP (Buitentemperatuur)
  OUT HUM (Buitenvochtigheid)
• DEWPOINT (Dauwpunt)
• HEAT INDEX (Hitte-index)
  WIND CHILL (Gevoeltemperatuur)
  WIND (Windsnelheid)
• BARO (Barometer)
• RAINFALL (Neerslag)

Om de weergavemodus tijdsbereik te selecteren:

Druk op het schermvak staafdiagram om de volgende instelling voor tijsdereik te kiezen.

LAST 24 HRS (Agelopen 24 uur)
LAST 24 DAYS (Afgelopen 24 dagen)
LAST 24 MTHS (Afgelopen 24 maanden)

Om de weergavemodus gegevensbereik te selecteren:

Druk op het schermvak staafdiagram en verwolgens op om volgende instelling voor gegevensbereik te kiezen.

MAX (Maximummeting)
MIN (Maximummeting)

NB Het doel van het staafdiagram is om een nsel vergelijkkend overzicht van de gegevens te bieden. Als u de meeteenheid wijzigt, zal dit het correspondende effect hebben op het staafdiagram.

GEHEUGEN

MAX / MIN METING VANDAAG / DEZE MAAND

Area Type	Geheugen Indicatoren
Temperatuur	Huidige binnen-/buitentemperatuur	MAANDELIJKS	MAX
			MIN
		VANDAAG	MAX
			MIN
	Hitte-index	MAANDELIJKS	MAX
		VANDAAG
	Gevoeltemperatuur	MAANDELIJKS	MIN
		VANDAAG
	Dauwpunt	MAANDELIJKS MAX
		VANDAAG MIN
Vochtigkeit	Huidige binnen-/buitenv ochtigkeit	MAANDELIJKS	MAX
			MIN
		VANDAAG	MAX
			MIN
Wind Snelheid	Huidige windsohen	MAANDELIJKS	MAX
		VANDAAG
Barometer Barometer	Huidige barometer	MAANDELIJKS	MAX
			MIN
		VANDAAG	MAX
			MIN

Regen	Neerslagintensiteit	MAANDELIJKS	MAX
		VANDAAG
	Neerslag	MAANDELIJKS	MAX
		VANDAAG

Om de gegevens in het geheugen te bekijken:

1. Druh het gewenste scherm om te activeren.
2. Druk op MEM om te schakelenussen MIN/MAX metingen van TODAY/MONTHLY.

Om individuelle records te wissen:

1. Kies een meting in het geheugen.
2. Houd MEM 2 seconden ingedrukt.
3. Het wissen is voltooid wanneer het scherm de huidige meting toont.

NB Wanner MAX / MIN metingen worden weergegeven, worden het bijbehorende tijdstempel weergegeven in het schermvak TODAY

UURMETINGEN

Scherm Metingen per uur tot
Barometer	24 uur bzwug
Neerslag per uur	24 uur bzwug

Om de uurmetingen te bekijken:

1. Druk op het gewenste schermvak om te activeren tot het uurbereik getoond wordt.
2. Druk op of on de huidige meting (0 hr) / uermeting (van -1hr tot -24hr) te bekijken.

DATABLOG

De weergegevens können automatisch opgeslagen worden door een datalogger in te stellen. Vervolgens kutu de geveens op uw pc te bekijken door ze te uploaden.

1. Druk op het schermvak TODAY . Druk verzolgens op omniDATA LOG-modus te activeren.
2. Houd SET ingedrukt.
3. Druk op of om de meetfrequentie te selecteren (1 / 5 / 15 / 60 minutes).
   4.Druk op SET
4. Het aantal dagen dat het geheugen gegevens kan meten, wordt weergegeven.

Frequentie in minutes	Aantal voor datalogging beschikbare階段en in het beschikbare geheugen
1	22D (3 weken)
5	113D (3,5 maanden)
15	341D (10,5 maanden)
60	1364D (3,5aar)

Om het aantal resterende dagen te bekijken:

Druk op schemvak MEM

NB Wonneer het DATA LOG bijna vol is, za DATA LOG knipperen om u eraan te herinneren dat u de gegevens要去 uploaden maar de PC. Als de datalogger vol is, kutu geen gegevenseer opslaan.

Om gegevens maar de pc te sturen:

Steek het smalle uiteinde van de USB-kabel in de USB-poort van het basisstation. Steek het andere uiteinde van de kabel in de USB-poort van de PC. De gegevens worden geuploadd maar de software op uw PC via de USB-kabel.

Wordt weergegeven in het schermvak TODAY op het basisstation.

NB Het bijgeleverde PC programme moet zijn geinstalleerd voordat u gegevens kunt uploaden.

Om gegevens te wissen:

1. Druk op het schemvak TODAY envervolgens op .DRAALOG wordt weergegeven.
2. Houd MEM ingedrukt.
3. Nadat alle gegevens gewist zich, toont het scherm de neue resterendeijd. Het verwijderen is met succès voltoid.

ALARM

Weeralarmen konnen u attenderen op bepaalde weersomstandigheden. Wanner het alarm geactiveerd is, za het afgaan en knipperen zodiaan bepaalde criteria wordt voldaan. Het alarm keert pas terug waar de normale stand wanner de meting nicht meer voor bij de ingestelde grens komt.

Area Type alarm
Klok Dagelijks alarm
Temperatuur	Huidige binnen- / buitentemperatuur	HOOG
		LAAG
	Hitte-index HOOG
	Dauwpunt	HOOG
		LAAG
	Lage gevoeltemperatuur LAAG
Vochtigkeit Huidige binnen- / buitenvochtigkeit		HOOG
		LAAG
Wind Snelheid windstoten	HOOG
Barometer Luchtdruk *
Gegen	Neerslagintensiteit HOOG
	Neerslag afgelopen 24aar HOOG

*Luchtdrukalarm is gaat af bij een sterke daling van de luchtdruk

De wekker instellen:

1. Druk het gewenste scherm om te activeren.
2. Druk op ALARM tot de huidige meting en HI/ LO alarm wordt weergegeven.
   3.Houd ALARM ingedrukt.
   4.Druk op of om de gewenste waarden in te stellen.
   5.Druk

ALARM om te bevestigen en door te gaan met de volgende instelling OF
- Raak het schermvak aan (behalve taakkalk / schermvak TODAY) om te bevestigen en af te sluiten.

Om de alarmen te activeren / deactiveren:

1. Druh het gewenste scherm om te activeren
2. Druk op ALARM om het ingestelde HI / LO alarm weerte given.
3. Druk op ALARM om het alarm aan ofuit te zetten

NB -- geefl aan dat het alarm Niet ingesteld is /uit staat.

NB Het geluid van de wekker is anders dan dat van de weeralarmen, zatat u zenakkelijkuit elkaar kunt honden.

Om een alarm uit te zetten:

• Druk op een willekeurige plek op het aanraakpaneel.
  OF
• Het alarm gaat na 2 minuten automatisch UIT.
  NB Wanner het alarm ingeschakeld is, knippert het kanaalnummer van het geactiveerde alarm en gaat het 2 minutes af.

SCHERMVERLIGHTING

Druk waar dan ook op het aanraakpaneel om de schermverlichting 8 seconden te activeren.

OF

Als het basissstation van stroom worden voorzien door een adapter, dan kut u LIGHT op ON zetten in het batterijvak van het basissstation. Hetlicht gaat aan totdat u de schakelaar op OFF zet.

NB U moet het klepje van het batterijvak verwijden om de schakelaar te bedieren.

RESET

Basisstation:

Druk RESET om de standardinstellungen te gebruiken.

NB U moet het klepje van het batterijvak verwijderen om de schakelaar te bedieren.

Zendkastje:

Druk op RESET om de geijekte windrichting te verwijdenen.

MAINTAINANCE

Elke sensor in deze kit is voorzien van en stevige plastic behuizing, waardoor ze jaren mee zonden moelen gaan. We raden u aan om elk half jaar de sensoren te onderhonden, om de nauwkeurigheid optimaal te honden. Reinig de behuizing alleen met een zachte,licht vochtige doek met eventueel wat milde zoep. Gebruik metien nodig een schroevendraier of sleutel om bepaalde onderdelen te verwijderen.

Onweer kan soms stroomstolen verroorzaken waardoor elektronische apparatuur beschadigd kan raken. Voor uw eigengeiligheid raden wij aan tijdens onweer het basisstation Niet te gebruiken en geen onderhoud te plegen.

De thermo/hygrosensor (THGN300) onderhoden

1. Verwijder het regenreservoir van de neerslagmeter.
2. Draai de drie schroeven van type B uit de neerslagmeter.
3. Draai de drie schroeven onderop de behuizing van de thermo/hygrosensor los.
4. Verwijder het witte beschemmkapje van de sensor door het van beiden zichden met enige kracht samen te drukken.
5. Verwijder de binnenkant en het filterschem van de buitenkant.

6. Reinig het filterschem en de behuizing met water.

7. Herbevestig alle onderdelen zodia ze volledig droog zijn.

NB Als de temperatuur- en vochtigheidsgeevens nog steeds Niet kloppen, overweeg dan de betreffende sensor te verrangen. Neem contact op met de klantenservice voor meer informatie.

De neerslagmeter (PCR300) onderhoden

Om de nauwkeurigheid te behouden is het belangrijk om het gat van het regenreservoir en het kiepyat te reinigen.

1. Controleer regelmatig of het filter niet volledig verstoit is door bladeren of ander vuil. Reinig het gat van het regenreservoir met water.
2. Trek aan de vathouder om het kiepvate kunnen verwijderen en te reinigen met water. Controller voordat u het kiepvat terug plaatst of er geen druppeltjes op het oppervlak van het kiepvat zitten. Dit kan de nauwkeurigheid bevinploeden.
3. Reinig de drainagegaten aan de onderkant van de neerslagmeter.

NB Verbreek de verbinding met de regensensor voor het reinigen. Anders blijt het kiepvat gegevens verzenden.

De windsensor (WGR 300) onderhoden

Als de windvanger Niet of Niet snel genoeg draait

1. Verwijder de windvanger en was eventuele vuiligheid weg.
2. Zorg dat de ring om de stang 0,3mm vrijloopt van het plastic. Als er frictie of interferentie ontstaat tussen de ring en het plastic, za de windvanger langzamer draaien en de nauwkeurigheid van de gegevens beinvloed worden.

NB Gebruik geen vloeijaar smeermiddel op de stang of de lager. Dit kan de elektronische componenten beschadigen.

PROBLEM OPLOSSEN

Probleem	Symptom	Remedie
Barometer	Vreemde metingen	Controler de hoogteinstelling op het basisstation
Windsensor	Geen gevevens over de windrichting	Controler de windvaan.
	Op het basisstation worden streepjes weergegeven	1. Controler de verbindingen.2. Controler de kanaalinstellenen.3. Controler of de sensor gekoppeld is.
Regensensor	Geem geveenvs	1. Controler of u de kabelbinder op het kiepvat los geknipt heeft.2. Controler het waterpas.3. Controler het plastic vuilfilter in het regenreservoir.4. Controler de verbindingen.
	Vreemde metingen	1. Controler het plastic vuilfilter in het regenreservoir.2. Controler het waterpas.
Thermo/ hygrosensor	Geeft streepjes weeR	1. Controller de verbindingen. 2. Controller de koppeling. 3. Controller de kanaalinstellungen.
	Geen gegevens van de buiten thermo/ hygrosensor	1. Controller de oplaadbare batterij in het zendkastje. 2. Controller de batterijstatus van het basisstation en of de adapter is aangesloten. 3. Reinig de sensor.
Kalender Vreernde datum / maand		1. Wijzig de taal. 2. Controller de datuminstelling.
Klok Kan de klok	niet instellen	Deactiveer Radiogestuurde klok
	Kan Niet automatisch synchroniseren	1. Controller de batterijstatus 2. Reset het basisslation. 3. Handmatig geactiveerde Radiogestuurde klok
Zonsopkomst/ -ondergang	Vreemdet metingen	1. Stel lengtegraad/breedtegraad in. 2. Controller de zomertijdinstelling.
Zendkastje Ind	catielampjes knipperen Niet	1. Controller de schakelaar. 2. Controller de polariteit van de oplaadbare batterij. 3. Controller de aansluiting van het zonnepaneel.
Sensoren koppelen	Het duurt te lang 1.	Zorg dat de antennes parallel staan. 2. Zet de koppelschakelaar uit en wee aan.

PRECAUTIONS

• Reinig het apparaat met een zacht,licht vochtige doek met eventueel wat milde zeep.
• Stel het product Niet bloot aan extreme klappen, schokken, stof, temperatuurschommelingen of vochtigheid. Stel het product nooit te lang bloot aan direct zonlicht. Dit kan fouten veroorzaken.
• Laat de interne componenten met rust. Doet u dit niet dan zail de garantie verrallen en kan schade ontstaan. Het apparaat bevat geen door gebruiker te repareren onderdelen.
• Kras nicht met harde voorwerpen langus het LCD scherm, want het kan beschadigd raken.
• Verwijder de batterijen als u het product voor langereijd op gaat bergen.
• Wanner u de batterijen verrangt, gebruik dan alleen neue batterijen zoals aangegeven in deze handleiding.
• Dit product is een precisie-instrument. Probeer dit apparaat nooit UIT elkaar te halen. Neem contact op met uw verkoper of once klantenservice als het product gerepareerd er moist worden.
• Wegens drukbeperkingen kan het in deze handleiding weergegeven scherm afwijken van het daadwerklijke scherm.
• De in houd van deze handleiding snel aan de slag mag zich worden vermenigvuldigzondertoestemming van de fabrikant.

NB De technische specificaties van dit product en de inhoud van de handleiding zijn zonder voorafgaande waarschuwing aan veranderingen onderhevig. Voor volledige instructies bij het gebruik van dit product raadpleegt u de online gebruikershandleiding.

Bezoek www.oregonscientific.com. De Engelstalige versie van deze handleiding bevat de meest actuèle informatie over de diverse functies.

SPECIFICATIONS

HET BASISSTATION
Afmetingen(L x B x H)	205 x 146 x 52,5 mm(8,07 x 5,75 x 2,07 inch)
Gewicht 740g (1,63lbs) met batterijen; 540 g (1,2lbs) zonder batterijen
Batterij 3 x C 1,5V	batterijen
Adapter 6V 100mA	wisselstroomadapter
Ondersteunde kanalen	1wind, 1neerslag, 1UV, 1zon en 1~8 thermo/hygro

BINNENBAROMETER

Barometereenheid	Mb,hPa, inHg en mmHg
Meetbereik 540 tot	1100 mb/hPa
Nauwkeurigheid +/-	1mb/hPa tussen 677 en 1016 hPa
Resolutie	0,1mb/hPa ,0,01inHg, 0,1mmHg (opmerking: inHg en mmHg omgerekend van een drukresolutie van 0,1mb)

Hoopte-instelling	-600m ~ 4570m (-999 voet ~ 14993 voet)Door gebruiker in te stellen hoogteverschil met luchtdruk op zeiniveau
Weersverwachting	Zonnig, sneeuw, halfbewolkt, bewolkt en regenachtig
Weergavemodussen	Huidig, Max, Min, historische gegevens voor afgelopen 24 uur
Weergavemodussen	Max en min vandaag, maandelijks max en min (met lijdstempel)
Alarm	Alarm drukverschil

BINNENTEMPERATUUR

Temp. eenheid	°C of °F
Weergavebereik	0°C tot 60°C
Gebruiksbereik	0°C tot 60°C
Nauwkeurigheid	+/- 0.5°C of 1°F op kamertemperatuur
Resolutie	0,1°C of 0,1°F (opmerking: °F wordt omgerekend van 0,1°C)
Weergavemodussen	Huidige, min en max
Geheugenmodussen	Maxen min vandaag, maandelijks maxen min (mettijdstempel)
Alarm	Hi / Lo

RELATIEVE VOCHTIGHEID BINNEN

Weergavebereik	0% tot 99%RH
Gebruiksbereik	0% tot 99%RH
Resolutie	1%
Nauwkeurigheid	+/-3% (typisch) op 25°C
Weergavemodussen	Huidige, min en max
Weergavemodussen	Max en min vandaag, maandelijks maxen min (metijdstempel)
Alarm	Hi / Lo

RADIOGESTUURDE/ATOOMKLOK
BUITENSENSOR TEMPERATUUR / VOCHTIGHEID

Synchronisatie	Auto of nitgeschakeld
Klokweergave UU:M	M:SS / UU:MM Dag van de week
Uuriformaat	12uur AM/PM of 24uur
Kalender	DD/MM/JJ of MM/DD/JJ
Weekdag in 6 talen EN, FR, DE, IT, ES, RU

RELATIEVE TEMPERATUUR

Afmetingen(Ø x H)	Ø190 x 126 mm(Ø7,48 x 4,96 inch)
Gewicht 580g(1,28lbs)
Temp. eenheid	°C / °F
Weergavebereik	-40°C tot 65°C
Gebruksbereik	-40°C tot 65°C
Opslagtemperatuur	-45°C tot 70°C
Resolutie 0.1°C
Nauwkeurighed	+/- 0,5 °C
Geheugen	Max en min vandaag, maandelijks max en min (metijdstepel)Temperatureuur dauwpunt Max en minGevoeltemperatuur MixTemperatuur hitte-index Max
Alarm	Hi / Lo voor huidige temp. en dauwpuntHi voor hitte-indexLo voor gevoeltemperatuur

RELATIEVE VOCHTIGHEID

Weergavebereik	0% tot 99%RH
Gebruksbereik	0% to 99%RH
Resolutie	1%
Nauwkeurigheid	3%
Weergavemodussen	Huidige, min en max
Geheugenmodussen	Max en min vandaag, maandelijks max en min (metijdstempel)
Alarm	Hi / Lo

ZENDKASTJE MET ZONNEPANEL

Afmetingen (L x W x H)	178 x 154 x 91.7mm (7 x 6,06 x 3,61 inches)
Gewicht 530 g (1,2 lbs)
Batterij 1,2 V oplaadbare b	batterij
RF(Bequentie 915Mhz (VS)) / 868Mhz (EU, UK)
Bereik 300 meter (1000 v) pet), zonder obstructions
Zendintervals	Wind: 2,5~3 sec TH: 10~12 sec Neerslag: 20~24 sec
Kanaal 1wind, 1neerslag.	1UV, 1zon en 1thermo/hygro

NEERSLAGMETER

Afmetingen (L x B x H)	287,5 x 226 x 279 mm (11,32 x 8,90 x 10 inches)
Gewicht 1213g (2,674lbs)
Gebruiktemperatuur -40 - + 65°C
Opslagtemperatuur -45 - + 70°C
Eenheid voor neerslag mm en in
Eenheid voor neerslagintensiteit	mm/uur en in/eur
Bereik voor neerslag 0~10m
Bereik voor neerslagintensiteit	0, 1 mm/eur tot 1016mm/eur
Resolutie 0,254mm (0,01 inches)
Nauwkeurigheid oor neerslag	wonneer er minder dan 127mm/eur valt ±5% of ±0,25mm, vat klapt een keer om
Nauwkeurigheid voor neerslagintensiteit	±5% of ±1mm/eur wonneer er minder dan 127mm/eur valt
Geheugenmodussen	Nauwkeurigheid voor neerslag vooraalste geheugenresetMax neerslagintensiteit
Weergavemodussen Neerslag, afgelopen 24 uur, per uur en totaal
Alarm Hi voor neerslagintensiteit en afgelopen 24 uur

WINDSENSOR

Afmetingen (L x B x H)	516 x 345.5 x 135 mm (20,31 x 13,60 x 5,32 inches)
Gewicht 520g (1,15lbs)
Gebruiktemperatuur -40	+65°C
Opslagetelemperatuur -45	+ 70°C
Eenheid Windsnelheid m/s	km/h, mph, knopen
Bereik windsnelheid 0~80m/s
Resolutie windsnelheid 0,1	mph of 0,1 knoop of 0,1m/s
Nauwkeurigheid snelheid	+/- 0,9m/s (onder 18m/s) +/- 5% (boven 18m/s)
Resolutie windrichting	1°
Nauwkeurigheid windrichting	3°
Geheugen	Max windstoot vandaag/maand met windrichting (met lijdstepel)
Weergavemodussen Wind stoot/gemiddelde windsnelheid en-richting
Alarm Hi voor windstoot

OVER OREGON SCIENTIFIC

Bezoek once website www.oregon scientific.com voor meer informatie over de producten van Oregon Scientific.

SMocht u vragen—hebben, neem dan contact op met once klantenservice op [e-mail].

Oregon Scientific Global Distribution Limited behoudt zich hetrecht voor enige inhoud, bepalingen en voorwaarden in deze gebruikershandleiding te interpretenen en deze te allen tijde hier eigen inzicht en zonder voorafgaande kennisgeving te wijzigen. Met dien verstande dat, indien er enige inconsistentie bestaatussen de Engelstalige versie en een versie in enige andere taal, de Engelse versie bindend is.

EU CONFORMITEITS VERKLARING

Bij deze verkaart Oregon Scientific dat deze Ultra nauwkeurig professioneel weersysteme (Model: WMR300/WMR300A) voldoet aan de essentiele eisen en aan de overige relevante bapalingen van Richtlij 13999/5/EC. Een kopie van de gelekende en gedateerde Conformiteits verklaring is op verzook beschikbaar via once Oregon Scientific klanten service.

LANDEN DIE ONDERWORPEN AAN RTT&E

Alle EU landen, Zwiserland CH
en Noorwegen N
