Producttype	Professioneel weerstation
Merk	Oregon Scientific
Model	WMR86NSX
Afmetingen basisstation	94 x 51 x 182,5 mm (L x B x H)
Gewicht basisstation	241 g (zonder batterijen)
Voeding basisstation	3 AA-batterijen 1,5 V of netadapter 5 V DC
Inbegrepen sensoren	Anemometer/windvaan, regenmeter, buiten temperatuur/vochtigheidssonde
Maximaal aantal externe sensoren	3
Draadloos bereik	100 m (328 ft) in open veld
Transmissiefrequentie	433 MHz
Display	Kleuren-LCD met achtergrondverlichting
Hoofdfuncties	Weersverwachting (12-24 u), binnen-/buitentemperatuur, luchtvochtigheid, windsnelheid en -richting, neerslag, UV-index, barometerdruk, radiografisch gestuurde klok, maancyclus
Voeding anemometer	2 AA-batterijen 1,5 V
Voeding regenmeter	2 AA-batterijen 1,5 V
Voeding buiten TH-sonde	2 AAA-batterijen 1,5 V
Onderhoud en reiniging	Niet onderdompelen; reinigen met een zachte doek; geen schurende middelen gebruiken
Veiligheid	Niet blootstellen aan overmatige kracht, stof of vocht; ventilatieopeningen niet blokkeren
Reserveonderdelen en repareerbaarheid	Extra sensoren en accessoires (zonnepaneel) zijn verkrijgbaar bij dealers
Algemene informatie	Voldoet aan richtlijn 2014/53/EU; recycling volgens AEEA; handleiding te downloaden op de website van Oregon Scientific

Veelgestelde vragen - WMR86NSX OREGON SCIENTIFIC

Hoe installeer ik de batterijen in de sensoren?

Installeer eerst de batterijen in de sensoren voordat u het basisstation aansluit. Open het batterijvak, plaats de batterijen met de juiste polariteit (+/-) en druk na elke batterijwissel op de knop RESET.

Wat is het maximale bereik tussen het station en de sensoren?

Het maximale bereik in het open veld is ongeveer 100 meter (328 voet). Obstakels zoals dikke muren verminderen dit bereik.

Hoe synchroniseer ik de radiografisch gestuurde klok?

Plaats het station op een vlakke ondergrond bij een raam. Druk op SELECT om naar het klokgebied te gaan, houd vervolgens de toets SEARCH ingedrukt. Het ontvangstpictogram knippert tijdens het zoeken. Het signaal kan tot 24 uur duren.

Wat te doen als een sensor geen verbinding maakt?

Controleer de batterijen van de sensor en druk op RESET. Houd op het station de toets SEARCH ingedrukt om een zoektocht naar sensoren te starten. Zorg dat de sensoren zich binnen 100 meter bevinden en dat het kanaal correct is ingesteld (1, 2 of 3).

Hoe wis ik de maximum/minimum waarden?

Navigeer naar het gewenste gebied (temperatuur, vochtigheid, wind, enz.) met de toets SELECT, houd vervolgens de toets MAX/MIN ingedrukt om de opgeslagen waarden te wissen.

Hoe stel ik de hoogte in voor de barometer?

Ga naar het UV/barometer/neerslaggebied, druk meerdere keren op MODE om de barometerweergave te selecteren. Houd MODE ingedrukt om de hoogte-instellingen te openen, gebruik de pijlen om de waarde aan te passen en bevestig met MODE.

Hoe interpreteer ik de weerpictogrammen?

De pictogrammen tonen de verwachting voor de komende 12 tot 24 uur: zonnig, halfbewolkt, bewolkt, regenachtig en sneeuwachtig. Ze zijn gebaseerd op de barometerdruk.

Kan ik extra sensoren toevoegen?

Ja, het station kan tot 3 draadloze sensoren verwerken. U kunt extra thermo-hygrometers (model THGR810) of een UV-sensor (UVN800) kopen. Zorg dat elke sensor op een ander kanaal staat (1, 2 of 3).

Hoe reinig ik het station?

Gebruik een zachte, droge doek om het station te reinigen. Dompel het niet onder in water en vermijd bijtende of schurende producten. Als er vloeistof wordt gemorst, droog het dan onmiddellijk.

Waar kan ik de handleiding downloaden?

De volledige handleiding is gratis beschikbaar op onze site notice-facile.com. U kunt deze ook downloaden op de globale website van Oregon Scientific via http://global.oregonscientific.com/customerSupport.php.

GEBRUIKSAANWIJZING WMR86NSX OREGON SCIENTIFIC

Inhoud van de verpakking 1

Basisstation 1

Windsensor. 1

Temperatuur- en vochtigheidssensor. 2

Regenmeter. 2

Accessoires - Sensoren 2

Overzicht 2

Voorkant. 2

Achterkant. 2

LCD-schem 3

Windsensor. 4

Regenmeter. 4

Buitensensor temperatuur / vochtigkeit 4

Starten 4

Instellen windsensor 4

Instellen buitentemperatuar-/ -

vochtigheidssensor 4

De regenmeter opstellen 4

Basisstation opstellen 5

Sluit de AC Adapter Aan 5

Connectie controlleren 5

Windsensor. 5

Buitentemperatuur- en -vochtigheidssensor.....6

Regenmeter 6

Bevestigen /plaatsen van sensoren. 6

Windsensor. 6

Buitentemperatuur- en - vochtigheidssensor ....6

Regenmeter 6

Klokontvangst. 7

Klok / kalender 7

Maanstand. 8

Automatisch scan functie. 8

Weersvoorspelling 8

Temperatuur en vochtigheid. 8

Hitte-index- en vochtigkeitstrend 9

Gevoeltemperatuur / windrichting / -snelheid .... 9

UVI / Barometer / neerslag. 9

UV-Index 10

Barometer 10

Neerslag 10

Schermverlichting 10

Reset. 10

Specifications. 10

Waarschuwingen 11

Over Oregon Scientific. 12

EU Conformiteits Verklaring. 12

Informatie Voor De Gebruikers. 12

INTRODUCTIE

Dank u dat u gekozen hebts voor de Oregon Scientific™ Weerstation (WMR86NS / WMR86NSA).

Het apparaat ondersteunt ook andere sensoren. Om extra sensoren aan te schaffen,(Intu contact opnemen met uwplaatselijke dealer.

Sensoren met dit logo 3.0 worden door het apparaat ondersteund.

NB Houd deze handleiding bij de hand verwijl u uw nieuwe product gelebruikt. Deze bevat praktische stapvoor-stap instructies, evenals de technische specificaties en belangrijke waarschuwingen.

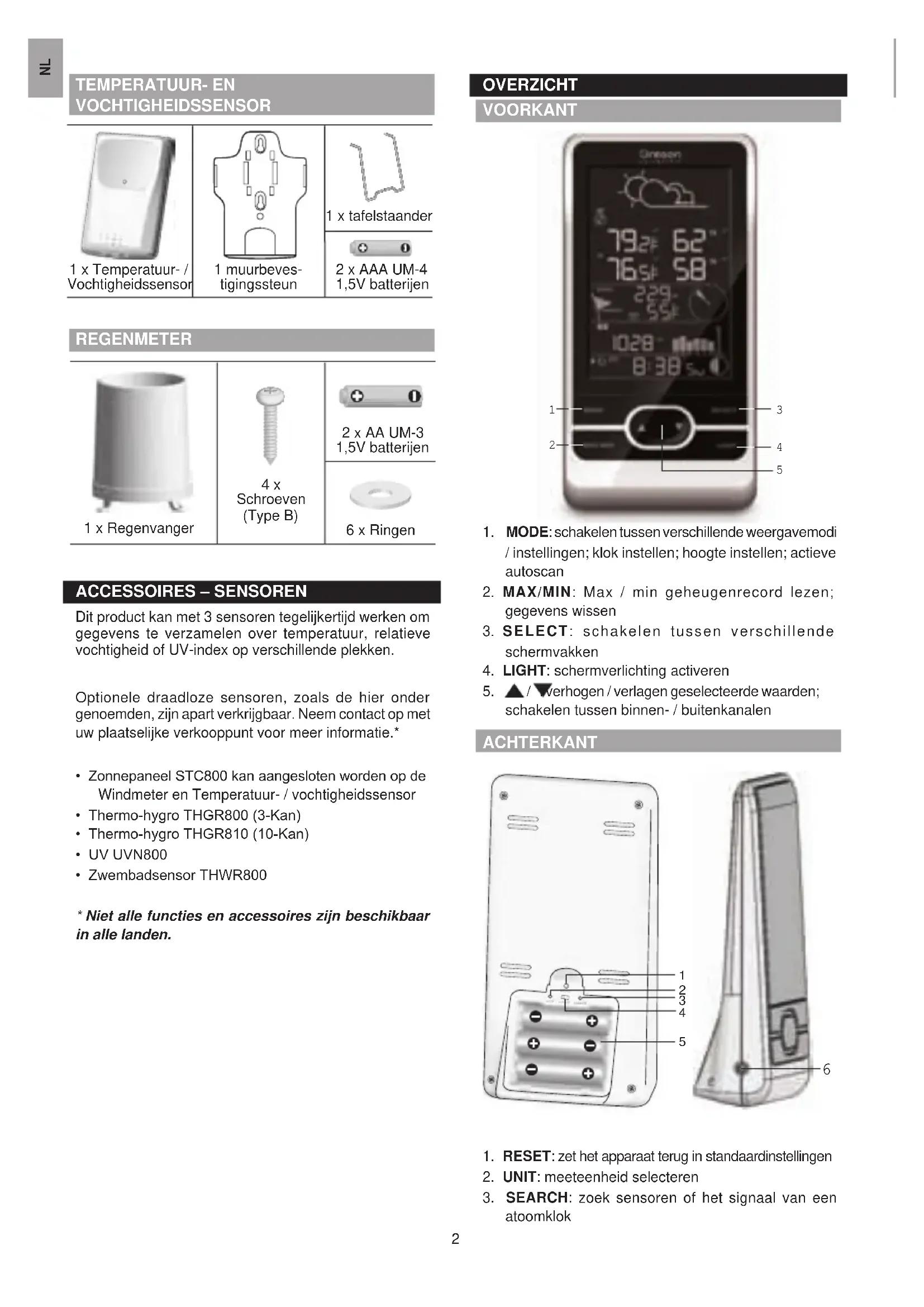

INHOUD VAN DE VERPAKKING

BASISSTATION

1 x Basisstation

1x voedingsadapter

1x Power Adapter

WINDSENSOR

1 x Windsensor (1 x Windvaan boven en 1 x Anemometer onder)

2xAAUM-3 1,5V batterijen

1x Bevestigingsarm voor windsensor

4 x Schroeven (Type A)

1 x Ronde U-bouten

TEMPERATUUR- EN VOCHTIGHEIDSSSENSOR

1 x Temperatuur-/ Vochtigheidssensor

1 muurbevestigingssteun

1 x tafelstaander

2x AAA UM-4 1,5V batterijen

REGENMETER

1 x Regenvanger

4x Schroeven (Type B)

2xAAUM-3 1,5VBatterijen

6 x Ringen

Dit product kan met 3 sensoren tegelijkkertijd werkken om gegevens te verzamelen over temperatuur, relatieve vochtigheid of UV-index op verschillende plekken.

Optionele draadloze sensoren, zoals de hier onder genoemden, zich apart verkrijgbaar. Neem contact op met uwplaatselijke verkooppunt voor meer informatie.*

• Zonnepaneeel STC800 kan aangesloten worden op de Windmeter en Temperatuur-/ vochtigheidssensor
  Thermo-hygro THGR800 (3-Kan)
  Thermo-hygro THGR810 (10-Kan)
  UV UVN800
  Zwembadsensor THWR800

• Niet alle functies en accessoires zichikbaar in alle landen.

OVERZICT

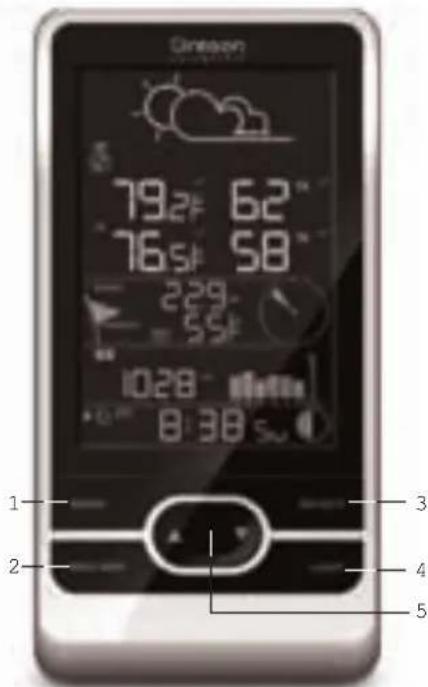

VOORKANT

1. MODE: schakelen:tussenverschillende weergavemodi /instelingen; klok instellen; hoogte instellen; actieve autoscan
2. MAX/MIN: Max / min geheugenrecord lezen; gegevens wissen
3. SELECT: schakelen:tussen verschillende schermvakken
4. LIGHT: schermverlichting activeren
5. /verhogen/verlagen geselecteerde waarden; schakelen:tussenbinnen-/buitenkanalen

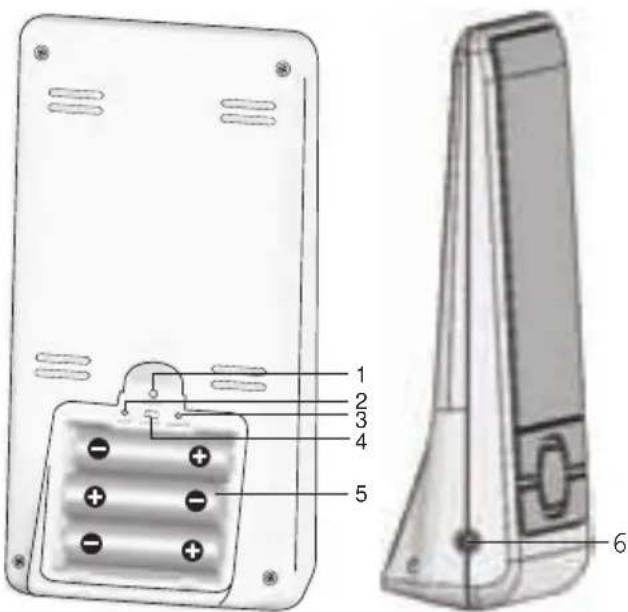

ACHTERKANT

1. RESET: zet het apparaatteringug in standardinstelleningen
2. UNIT:meeteenheid selecteren

3. SEARCH: Zoek sensoren of het signaal van een atoomklok

4. EU/UK: selecteer dichtstbijzijnde kloksignaal (allen WMR86)

5. Batterijvak
6. Aansluiting AC-voedingsadapter

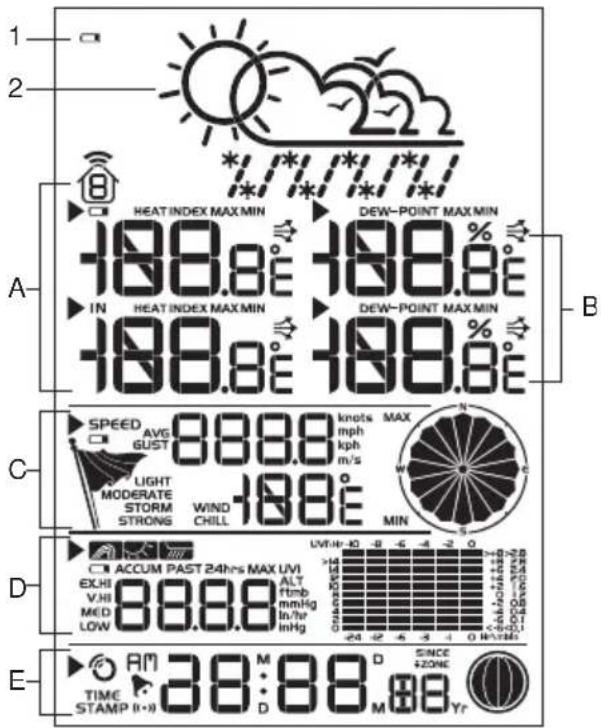

LCD-SCHERM

1. Betterij van het apparatusaat zwak
2. Weersverwachting

A. Schermvak Temperatuur/ Hitte-Index
B. Schermvak Vochtigheid / Dauw
C. Schermvak Windsnelheid / Windrichting / Windkoelte
D. Schermvak UVI / Barometer / Neerslag
E. Schermvak Klok / Kalender / Maanstand

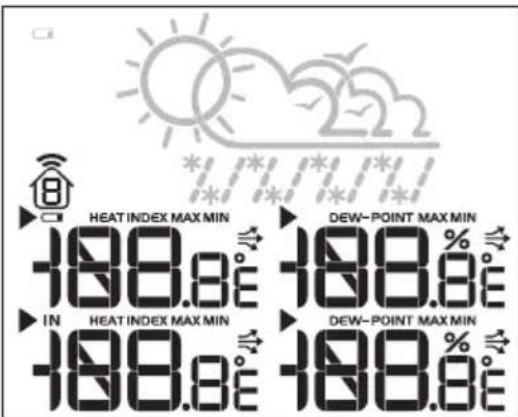

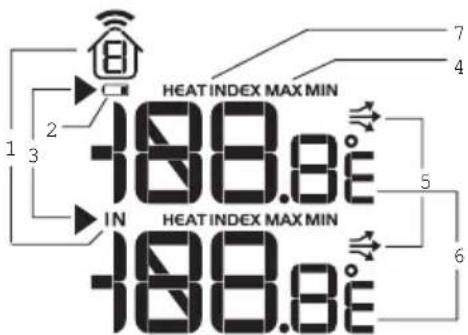

A Schermvak Temperatuur / Hitte-Index

1. Temperatuur en vochtigkeit binnenkanaal buitenkanaal [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ]
2. Batterij buitensensor raakt leeg
3. Geseleerde schermvak icon
4. MAX/MIN temperatuur worden weergegeven
5. Temperatuurtrend
6. Temperatuurweergave (^ / ^)
7. Hitte-Index

1. Niveau dauwpunt - temperatuur worden weergegeven
2. MAX / MIN vochtigkeit / dauwpuntniveau worden weergegeben
3. Vochtigheidstrend
4. Vochtigheidsgegevens
5. Geselecteerde schermvak icon

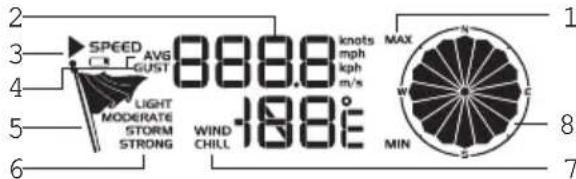

C Schermvak Windsnelheid / Windrichting / Windkoelte

1. MAX windsnelheid geheugenweergave
2. Windsnelheid (m/s, kph, mph of knopen)
3. Indicator batterij windsensor buiten
4. Windsnelheid-indicator (AVG/GUST)
5. Windsnelheidniveau-indicator
6. Aanduiding windsnelheidsniveau
7. Minimum gevoeltemperatuur aflezing
8. Windrichting-indicator

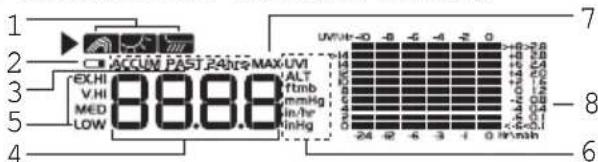

D Schermvak UVI / Barometer / Neerslag

1. Barometer/UVI/regenval aflezing
2. Batterij indicator UVI/regensensor buiten
3. ACCUM/PAST 24hrs - toont geaccumuleerde regenval/regenval afgelopen 24 uu
4. Barometer/UVI/regenval aflezing
5. UVI-niveau indicator
6. Barometrische druk/UVI/regenval eenheden
7. MAX barometer/UVI/regenvalweergave
8. Barometrische druk/UVI/regenval historisch staafdiagram

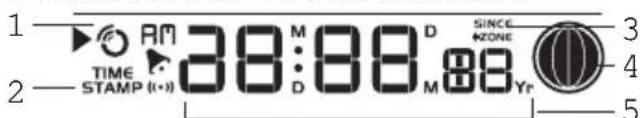

E Schermvak Klok / Kalender / Maanstand

1. Kontvangstindicator van kloksignal
2. Weergave tijdstempel
3. Ingesteldetijdzone
4. Maanstand
5. Tijd / datum / kalender

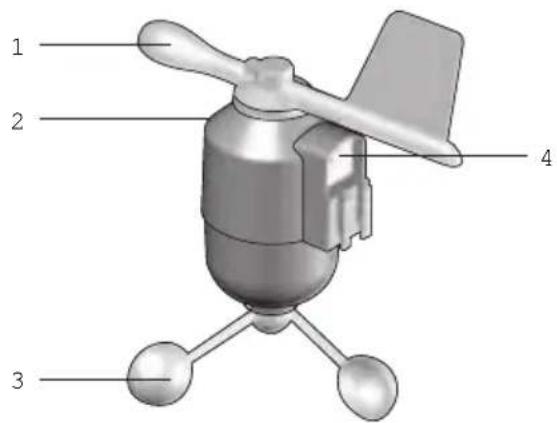

WINDSENSOR

1. Windrichting
2. Behuizing windvaan
3. Anemometer
4. Ingang zonne-energie

REGENMETER

Basis en trechter:

1. Regenmeter
2. Batterijvak

3. RESET knop

4. Trechter

5. Indicator

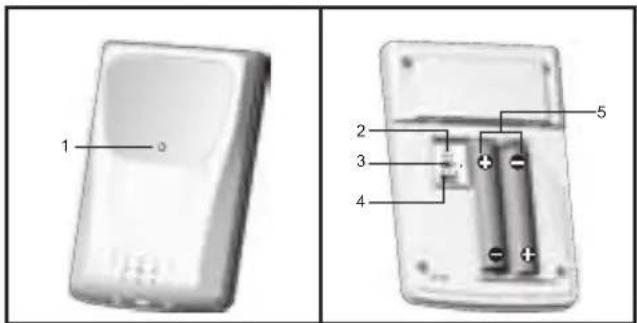

BUITENSENSOR TEMPERATUUR / VOCHTIGHEID

1. Statusindicator LED
2. RESET gat
3. ^ C / ^ F Selecteer temperatuurenheid
4. KANAAL-schakelaar
5. Batterijvak

STARTEN

NB Plaats de batterijen eerst in de buitensensoren en daarna in het basisstation, lettend op de polariteit (+ en -).
NB Wij raden u aan alkalinebatterijen te gebruiken voor langdurig gebruik en lithium batterijen bij temperaturen onder het vriespunt.

INSTellen WINDSENSOR

De windsensor meet windrichting en -snelheid.

De sensor maakt gebruik van een batterij. De sensor kan draadloos gegevens verzenden maar een basisstation binnen een straal van ongeveer 100 meter (328 voet).

Om batterijen teplaatsen:

1. Schroef de anemometer voorzichtig van de windsensor af.
2. Plaats batterijen volgens de polariteit (+ / -) en plaats de anemometer terug. Druk altijd op RESET nadat u de batterijen verrangen heeft.

INSTellen BUITENTEMPERATUUR- / -

VOCHTIGHEIDSSSENSOR

De buitensensor kan gegevens verzamelen van tot 3 kanalen.

Om de buitensensor in te stellen:

1. Schuif het batterijklepje open.
2. Gebruik kanaalschakelaar om een kanaal te selecteren (1, 2, 3). Controller het gebruik van een verschillend kanaal voor elke sensor.
3. Plaats batterijen volgens de polariteit (+ / - )
4. Druk altijd op RESET nadat u de batterijen verrangen heeft.
5. Schuif het batterijieklepje zich.

De regenmeter verzamelt regen en meet neerslaggegevens. De sensor verzendt de gegevens draadloos maar het basisstation.

Om de Regenmeter in te stellen:

1. Verwijder de schroeven en schuif de klep maar boven.

2. Plaats de batterijen (2 x UM-3 / AA), zodate de polariteit (+/ -) klopt. Druk altijd op RESET nadat u de batterijen verrangen heeft.

1. Verwijder de tape.

BASISSTATION OPSTellen

NB Plaats de batterijen eerst in de buitensensor en daarna in het basisstation, lettend op de polariteit (+ en -).

1. Open het klepje van het batterijvak.

1. Plaats batterijen volgens de polariteit (+ / -) .
2. Druk alsijd op RESET wonneer u de batterijen verwangen heeft.
3. Sluit het batterijvak.

NB Gebruik geen oplaadbare batterijen. U worden aangeraden alkalinebatterijen in dit producte te gebruiken voor langere prestaties.
NB Stel batterijen nicht bloot aan overmatige hitte zoals.
zon of vuur.

Het batterij-indicatoricoon kan in de volgendeschermvakken verschijnen:

VAK BETEKENIS
Weersverw-achtingsvak	Batterij in het basisstation raakt leeg.
Temperatuur- of Vochtigheidsschem	Het weergegeven kanaal geeft aan van welke sensor de batterij leeg raakt
Schermvak Windsnelheid / Windrichting / Gevoelstemperatuur	Batterij in de windsensor raakt leeg
Schermvak UVI / Barometer	Batterij in de UV-/ regensensor raakt leeg

SLUIT DE AC ADAPTER AAN

Sluit de meegeleverde voedingsadapter aan op de aansluiting en steek de stekker in een standard stopcontact.

NB

• De batterijen zijn alleen voor de back-up te gebruiken. Sluit algid het apparaat op het elektriciteitsnet bron via AC/DC adapter.
  Zorg ervoor dat de adapter Niet wordt belemmerd en toegankelijk is voor het apparatus.
• Het basisstation en de adapter Niet blootstellen aan vochtige omstandigheden. Geen met water gevulde objecten zoals vazen op het basisstation en de adapter plaatsen.
• De stekker van de adapter uit het stopcontact verwijderen om de voeding geheel uit te schakelen.

CONNECTIE CONTROLEREN

Voordat u buiten de sensoren instelt, contrôleert u of ze~, kunnen communicatoren met het basisstation.

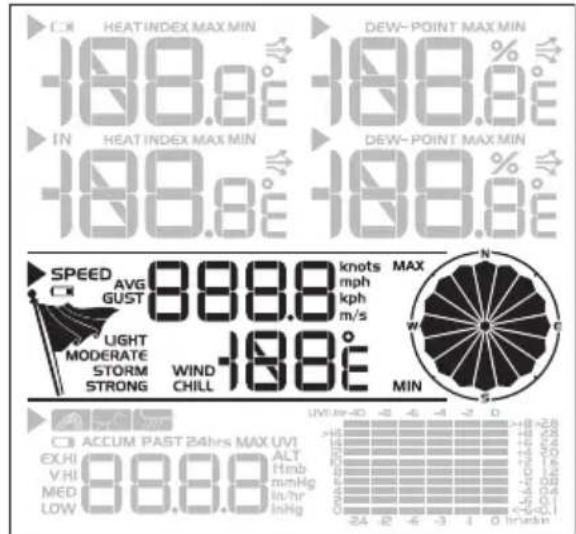

WINDSENSOR

Druk op SELECT totdat het geselecteerde pictogram bij de windsnelheid (speed) worden weergegeven.

• Windsnelheid: Draai de windvaan voorzichtig en controllerer of er iets verschijnt op het scherm van het basisstation, bijv.1789.
• Windrichtingindicator. Beweeg de windindicator en kijk of het pictogram indezelfde richting meebeweegt

BUITENTEMPERATUUR- EN - VOCHTIGHEIDSSSENSOR

1. Druk op SELECT totdat het geselechte pictogram bij de temperatuur worden weergegeven.
2. Druk op /om kanaal 1 te selecteren en controller of er gegevens worden gemeten.

REGENMETER

1. Druk op SELECT totdat het geselechte pictogram bij de klok worden weergegeven.
2. Druk op MODE totdat wordt weergegeven.
3. Duw de kiepbak van de regenmeter een aantal keer om en controllerer of er iets op het scherm van het basisstation verandert.

TIP Als u geen metingen krijgt van een sensor, houd dan SEARCH ingedrukt onderaan het basisstation om te Zoekenaar draadloze sensoren.

BEVESTIGEN / PLAATSEN VAN SENSOREN

WINDSENSOR

NB Plaats de sensor op een open plek, ongehinderd door bomen en andere obstructies.

Bevestig de aansluiting voor de sensor op de gewenste plek:

a. Houd de achechterkant van de sensoraansluiting gegen een paal. Bevestig de sensor door de uiteinden van de U-bout door de gaten van de sensoraansluiting te steken en deze vast te zetten met ringetjes en moertjes.

OF

b. Steek 4 type A schroeven in de gaten van de sensoraansluiting. Schroeft stevig vast aan bijvoorbeeld een schutting.

Schuif de windvaan op hetkleinere uiteinde van desensoraansluiting.

BELANGRIJK Zorg dat de windsensoraar het noorden wijst, om nauwkeurige meting möglichk te make.

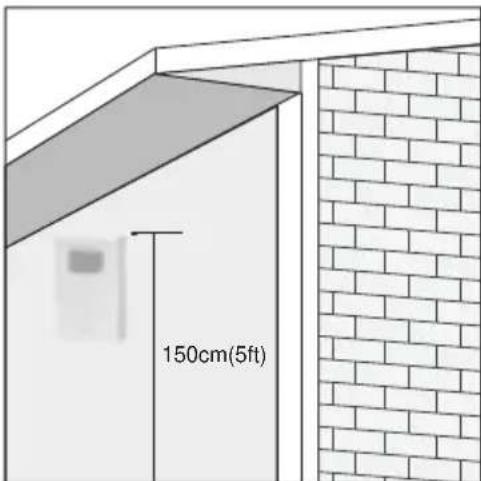

BUITENTEMPERATUUR- EN - VOCHTIGHEIDSSENSOR

TIP De ideale plek voor nauwkeurige sensormetingen is een locatie buitenshuis, op een hoogte van Niet meer dan 1,5m (5 ft), waar geen negatieve invloed van direct zonlicht of overvloedige vochtigheid is.

Plaats de sensor door middel van de muurbevestigingssteun of tafelstandaard op de gewenste plek.

REGENMETER

Plaats het basisstation en de regenmeter binnen bereik van elkaar: ongeveer 100 (328 voet) meter in open ruimte.

De regenmeter要去 horizontala geplaats worden op ongeveer 1 meter (3 voet) van de grond, op een open plek, uit de buurt van bomen en andere obstructies, zodat de neerslag op een natuurlijke manier opgevangen kan worden en de geevens accuraat zich.

Om te zorgen dat de ondergrond horizontal is:

Laat wat waterdruppels op het kruisje onderaandre trechter vallen om te kijken of de meter precieshorizontal staat.

Het water zal in het midden van het kruis blijven wanner de regenmeter waterpas is.

Als er water achechterblijt op posities 1-4, dan is de meter nicht goed genivelleerd.

Indien nodig kurz u de nivellering bijstellen door middel van de schroef.

NB Voor het beste resultaat moet u zorgen dat de basis horizontalstaat. Zodat de opgevangen neerslag goed door kan stromen.

TIP Druk op RESET op het basisstation om alle testgegevens te wissen.

KLOKONTVANGST

Dit product is ontworpen om zijn kalenderklok automatisch te synchroniseren zodra hij binnen bereik van een radiosignaal is:

WMR86NS:

EU: DCF-77 signal: binnen 1.500km (932 mil) van Frankfurt, Duijsland.
UK: MSF-60 signala: binnen 1.500km (932 mijl) van Anthorn, Engeland.

WMR86NSA:

• WWVB-60 signal: binnen 3200km (2000 mijl) van Fort Collins, Colorado (VS).

Alleen WMR86 - schuif de EU / UK schakelaar maar de gewenste stand, afhankelijk van uw locatie. Druk op RESET wanneer u deze instelling verandert.

Het ontvangsticoon za knipperen wonneer een signal gezocht worden. Als het radiosignaal zwak is, kan het tot 24 uur duren tot het juiste signaal is ontvangen.

Geeft de status van de ontvangst van het kloksignaal aan.

ICOON BETEKENIS
◎	Tijd loopt synchroon. Ontvangst signaal is sterk
◎	Tijd loopt nicht synchroon. Ontvangst signaal is zwak

Om radiosignaalontvangst (kloksynchronisatie) te activeren (en zoekenaar een signal te forceren) / deactiveren:

1. Druk SELECT om maar het Schermvak Klok / Kalender / Maanstand, worden naast het yak getoond.
2. Houd SEARCH ingedrukt.

verschijnt wonneer het is geactiveerd.

NB Voor de Beste ontvangst moet u het basisstation op een vlokke Niet metalen ondergrond in de buurt van een raam op een bovenverdieping van uwuisplaatsen. Plaats de antennueuit de buurt van elektrische apparaten en beweeg hem nichtijdens het zoekenaar een signaal.

KLOK / KALENDER

Om de klok handmatig in te stellen:

(U hoefft de klok en kalender alleen in te stellen als u ontvangst van het radiosignaaluitgeschakeld heeft.)

1. Druk SELECT om maar het Klokovak te gaar: verschijnt naast hetvak.
2. Houd MODE ingedrukt om de instellen gen te veranderen. De instelling za knipperen.
3. Druk op / um waarde te verhogen / verlagen.
4. Druk op MODE om te bevestigen.
5. Herhaal stappen 3 tot 4 voor het instellen van tijdzone (+ / - 23eur) 12 / 24 ur formaat, uren, minuten, Jaar, datum / maand formaat, maand, datum en taal.

NB Als u +1 als tijdzone instelt, resulteert dit in uw locale hijd plus 1 uur.

Als u zich in de VS bevindt (alleen WMR86A) stelt u de klok in op:

Westkust Bergen

Centraal Oostkust

NB De beschikbare talen+zijn Engels (E), Duits (D), Frans (F), Italiaans (I), Spaans (S) of Russisch (R).

Om de klokweergave in te stellen:

1. Druk SELECT om maar het Klokvak te gaar.
   verschijnt naast het yak.
2. Druk MODE om te schakelen:tussen:

Klok met Seconden
Klok met Weekdag
Kalender

MAANSTAND

De Kalender要去 ingesteld zich om deze functie te kunden gebruiken (zie sectie Klok / Kalender).

Nieuwe maan Volle
Wassende halve maan	O	Afnemende halve maan
Eerste kwartier Derde vartier
Wassende volle maan	O	Afnemende volle maan

AUTOMATISCH SCAN FUNC TIE

Om de auto-scanfunctie voor buitentemperatuur en -vochtigheid te activieren:

1. Druk SELECT om maar het Temperatuur-of Vochtigheidsvak te gaan. verschijnt naast het vak.
2. Houd MODE ingedrukt om auto-scan te activeren. Het temperatuur- en vochtigheidsvak za van binnen maar ch1 tot ch3 schakelen.
3. Druk op een willekeurige knop, behalve de LIGHT om autoscan te stoppen.

NB Kanaal 1 worden gebruikt voor de buitentemperatuur en -vochtigheidssensor. U(Inttande temperaatur- en vochtigheidssensoren aansluiten op andere kanalen.

WEERSVOORSPELLING

Het weervak bovenin het scherm toont de huidige weersgesteldheid en de weersverwachting voor de komende 12-24 uur binnen een straal van 30 - 50km (19-31 rijl).

Weersverwachtingsvak

ICOON BESCHRIJVING
	Zonnig
	Half bewolkt
	Bewolkt
	Regenachtig
	Sneeuw

Het werkstation geeft binnen- en buitengegevens\ weer voor:

1. Temperatuur / relatieve vochtigheid (huidig / maximum / minimum)
2. Trendlijn
3. Dauwpunt niveau / Hitte-Index

Het weerstation kan gegevens verzamelen van maximaal 3 sensoren.

NB Kanaal 1 worden gebruikt voor de buitentemperatuur en -vochtigheid.

geeft aan van welke sensor u de geevens bekijkt.

verschijnt wanner u binnengegevens bekijken.

Het tijdstempel registreert datum enijd van in het geheugen opgeslagen temperatuur- en vochtigheidsgegevens.

Om de meeteenheid van de temperatuur te selecteren:

Druk op UNIT om ^ C /Fte selecteren.

NB Dit verandert de eenheid van alle temperatuurgegevens tegelijkertijd.

Om temperatuurgegevens te bekijken (Huidige / Min / Max temperatuur):

1. Druk SELECT om maar het Temperatuurvak te gaan. verschijnt naast hetvak.
2. Druk op / om het kanaal te selecteren.
3. Druk herhaaldelijk op MODE om te schakelen tussen de temperatuur/Hitte-Index weergave.
4. Druk op MAX / MIN om:tussen huidig / MAX / MIN weergave te kiezen.

Om de vochtigheidsgegevens te bekijken (Vochtigheid, Dauwpunt):

1. Druk SELECT om maar het Vochtigheidsvak te gaan. verschijnt naast hetvak.
2. Druk op / om het kanaal te selecteren.
3. Druk herhaaldelijk op MODE om:tussen devochtigkeit-/duawpuntschermen te schakelen.
4. Druk op MAX / MIN om:tussen huidig/MAX/MIN weergave te kiezen.

Het bijbehorende tijdstempel worden in het Klokvak weergegeven.

Om de geheugengegevens en tijdstempels voor temperatuur, vochtigheid en dauwpunt te wissen:

In het Temperatuur- of Vochtigheidsvak, houdt u tegelijkkertijd en MAX / MIN ingedrukt, om de gegevens te wissen.

NB De hitte-index geeft een indicatie over hoe warm het voelt op basis van luchttemperatuur en relatieve vochtigheid.
NB Het dauwpunt geeft aan op welke temperatuur zich condens zal vormen.

HITTE-INDEX- EN VOCHTIGHEIDSTREND

De trendlijnen worden weergegeven naast de temperatuur- en vochtigheidsgegevens. De trend worden als volgt weergegeven:

STIJGEND ST	ABIEL DALEND
→	→	→

Het basisstation geeft informatie over windrichting en -snelheid.

Om de windrichting af te lezen, kijkt u maar het kompaspunt waarnaar de wijst.

Hetijdstempel registreert datum enarend van opgeslagen gegevens over de windsnelheid.

Om de eenheid van windsnelheid te selecteren:

Druk op UNIT om te kiezen:tussen:

• Meter per seconde (m/s)
• Kilometer per uur (kph)
  Mijl per uur (mph)
• Knopen (knots)

Het windniveau worden aangegeven met een série iconen:

ICOON NIV	EAU BESCHRIJVING
	nvt <4km/h (<2 mph)
	Licht 3-13 km/h (2-8 mph)
	Matig 14-41km/h (9-25 mph)
	Sterk 42-87 km/h (26-54 mph)
	Storm >88 km/h (>55 mph)

Om de maximale windsnelheid en minimale gevoelstemperatuur te bekijken:

1. Druk SELECT om maar het Windsnelheid- / Windrichting- / Gevoeltemperatuurvak te gaan. Verschijnt naast hetvak.
2. Druk op MAX / MIN om:tussen weergave van huidige/MAX/MIN windsnelheid en huidige/MIN gevoelstemperatuur te kiezen.

Het bijbehorende tijdstempel worden in het Klokvak weergegeven.

Om gegevens minimum gevoelstemperatuur / maximum windsnelheid te wissen:

1. Druk SELECT om maar het Windsnelheid- / Windrichting-/ Gevoeltemperatuurvak te gaan.-verschijnt naast hetvak.
2. Druk herhaaldelijk op MAX / MIN totdat de gegevens van minimum gevoeltemperatuur of maximum windsnelheid weergegeven worden.
3. Houd tegelijkertijd MAX / MIN ingedrukt, om de gegevens te wissen.

NB De gevoelstemperatuurfactor is gebaseerd op de gecombineerde efecten van temperatuur en windsnelheid. De weergegeven gevoelstemperatuur is alleen van sensoren op kanaal 1.

UVI / BAROMETER / NEERSLAG

Het weerstation werkt met een UV-sensor en een regenmeter. Het station kan uurgegevens over UV-index van de afgelopen 10 uur en neerslag en luchtdruk van de afgelopen 24 uur opslaan en weergeven.

UVI BAROMETER	NEERSLAG
UVRH 40 6 4 2 0	3+8 +8 +6 +4 [phone] -6 -5 -4 -6 -5 -4 -6 -5 -4 -6 -5 -4 -6 -5 -4 -6 -5 -4 -6 -5 -4 -6 -5

Het staafdiagram toont de huidige en historische gegevens van UV-index, luchtdruk en neerslag.

NB Het nummer op de horizontale as (Hr) geeft aan hoe lang geleden elke meting is genomen (b.v., 3 uur geleden, 6 uur geleden, etc.). De balk geeft de meting aan die tijdens die specifieke periode van 1 uur genomen is. Als het nu bijvoorbeeld 10:30 is, dan geeft de balk boven -1 de gegevens aan die gemeten zichtussen 9 en 10 uur, en -6 toont de gegevens die tussen 4 en 5 uur zichn gemeten.

Om gevevens van UV-index / Barometer / Neerslag te bekijken:

1. Druk SELECT om maar het UV / Barometer / Neerslagvak te gaan.verbont naast het vak getoond.
2. Druk op MODE om:tussen UVI-/ Barometer-/ Neerslaggegevens te kiezen. Het correspondende icoon za verschijnen:

BAROMETER	UVI	NEERSLAG

Om de meeteenheid voor de luchtdruk- of neerslaggegevens te kiezen:

Druk in het UV / Barometer / Neerslagvak op UNIT om te kiezen:tussen:

• Barometer: Millimeters kwik (mmHg), inches kwik (inHg), millibars per hectopascal (mb).
• Neerslag: Millimeters (mm), inches (in) die voor dat uwr zich gemeten.

NB Het doel van de staafdiagram isuitsluitend om een snelle vergelijk te visualiseren tussen de gegevens van de afgelopen 24 uur, en de verticale as kan nicht worden weergegeven in mm. Het wijzigen van de meeteenheid heeft dus ook geen effect op de weergave van de staafdiagram.

UV-INDEX

De UV-index niveaus zijn als volgt:

UV-INDEX GEVAARNIVEAU ICOON
0-2 Laag		LOW
3-5 Matig		MED
8-10 Erg Hoog		V.HI
11 en hoger Extrem Hoog		EX.HI

Om de maximale UV-metingen te bekijken:

1. Druk SELECT om maar het UVI-/ Barometer-/ Neerslagvak te gaan. verschijnt naast hetvak.
2. Druk herhaaldelijk op MODE om het UV-vak te kiezen.
3. Druk op MAX / MIN om:tussen huidig / MAX UV weergave te kiezen.

Het bijbehorende tijdstempel worden in het Klokvak weergegeven.

Om de maximale UV-metingen te wissen:

1. Druk SELECT om maar het UVI-/ Barometer-/ Neerslagvak te gaan. verschijnt naast hetvak.
2. Druk herhaaldelijk op MODE om het UV-vak te kiezen.
3. Houd tegelijkertijd MAX / MIN ingedrukt, om de gegevens te wissen.

BAROMETER

Om het hoogtecompensatievuoor de barometer in te stellen:

1. Druk SELECT om maar het UVI-/ Barometer-/ Neerslagvak te gaan. verschijnt naast hetvak.
2. Druk herhaaldelijk op MODE om het Barometervak te kiezen.
3. Houd MODE ingedrukt om de hoogte in te stellen.
4. Druk op / om waarde te verhogen / verlagen.
5. Druk op MODE om de instelling te bevestigen.

NEERSLAG

Om de gemeten neerslag van het huidige uur of de afgelopen 24 uur te bekijken:

1. Druk SELECT om maar het UVI-/ Barometer-/ Neerslagvak te gaan. verschijnt naast hetvak.
2. Druk herhaaldelijk op MODE om het Neerslagvak te kiezen.
3. Druk herhaaldelijk op MAX / MIN om:tussen huidige neerslag en afgelopen 24 uur te kiezen, of de totale regenval.

SCHERMVERLIGHTING

Druk LIGHT om de schermverlichting gedurende 5 seconden te activeren.

RESET

Druk RESET om de standardinstellingen te gebruiken.

SPECIFICATIONS

BASISSTATION

Afmetingen 94× 51× 182,5mm
(L× B× H) (3,70× 2,01× 7,19 in)

Gewicht 241g zonder batterij

Batterij 3× UM-3 (AA) 1,5V

Ingang: 120 V, 60 Hz 50 mA

AC/DC-adaptor

Uitgang: 5 V gelijkspanning,

100 mA

BINNENBAROMETER

Barometereenheid mb, inHg en mmHg

Meetbereik 700 - 1050 mb / hPa

Nauwkeurigheid +/- 10 mb / hPa

Hoogte-instelling Zeeniveau

Gebruikersinstelling ter

compensatie

Weerschemm

Zonnig, Half Bewolkt, Bewolkt,

Regenachtig en Sneeuw

Geheugen Historische gegevens en

staafdiagram voor afgelopen

24eur

BINNENTEMPERATUUR

Temp. eenheid ^ C / ^

Weergegeven bereik -5°C tot 50°C

(-23^ tot 122^)

Gebruikstemperatuur

0^ tot 50^ (32^ tot 122^)

Nauwkeurigheid

0^ - 40^: + / - 1^(+ / - 2,0^)

40^ - 50^: + / - 2^(+ / - 4,0^)

Geheugen Huidige, min en max temp.

Dauwpunt met min en max

RELATIEVE VOCHTIGHEID BINNEN

Weergegeven

2% tot 98%

bereik.

Gebruikstemperatuur

25% tot 90%

Nauwkeurigheid

25% - 40%: +/- 7%

40% - 80%: +/- 5%

80% - 90%: +/- 7%

Geheugen

Huidige,min en max

RADIOGESTUURDE /ATOOMKLOK

Synchronisatie

Auto of uitgeschakeld

Klokweergave

UU:MM:SS

Uurformaat

12uur AM/PM of 24uur

Kalender

DD/MM of MM/DD

Weekdag in 5 talen

(E, D, F, I, S, R)

Ongeveer elke 56 seconden

windsneltheidsignaal

Geheugen Max windsnelheid

Batterij 2 x UM-3 (AA) 1,5V batterijen

BUITENSENSOR TEMPERATUUR / VOCHTIGHEID

Afmetingen 92 × 60 × 20 ~mm

(L× B× H)(3,6× 2,4× 0,79 in)

Gewicht 62 g (2,22oz) zonder batterij

Vochtigheidsbereik 25% tot 95%

Nauwkeurigheid 25% - 40% : +/- 7%

Vochtigheid 40% -80% : + / - 5%

80% - 90%: +/- 7%

Temp. eenheid ^ C / ^ F

Temperatuurbereik -30^ tot 60^ (-22^ tot 140^)

Buiten

Nauwkeurigheid -20°C tot 0°C: +/-2.0°C (+/-4.0°F)

Temperatuur 0^ tot 40^: +1.0°C (+/- 2.0°F)

40^ tot 50^ .. + / - 2.0^ (+ / - 4.0^)

50^ tot 60^: + / - 3.0^(+ / - 6.0^)

RFfrequentie 433MHz

Bereik Tot 100 meter (328 voet)

zonderobstructions

Verzenden Ongeveer elke 102 seconden

Kanaal nr. 3

Batterijen 2xUM-4 (AAA)1,5V

DRAADLOZE REGENMETER

Afmetingen 114 x 114 x 145 mm

(L× B× H) (4,5× 4,5× 5,7 in)

Gewicht 241 g (0,54 lbs) zonder batterij

Neerslageenheid Mm en in

Bereik 0 mm -9999 mm

Nauwkeurigheid <15 mm: +/- 1 mm

15 mm tot 9999 mm: +/- 10%

Geheugen Afgelopen 24 uur, elk uur vanaf

laatste geheugenreset

Batterij 2xUM-3 (AA)1,5V

WAARSCHUWINGEN

• Stel het apparaat Niet bloot aan extreme klappen, schokken, stof, temperatuur of vochtigheid.
• Dek de ventilatiegaten nicht af met kranten, gordijnen etc..
• Dompel het product nooit onder in water. Als u water over het apparaat morst, droog het dan onmiddelijk af met een zachte stofvrijde doek.
• Reinig het apparaat Niet met krassende of bijtende materialen.
• Laat de interne componenten met rust. Anders kan dit de garantie beinvoeden.
• Gebruik alleen{nieuwe batterijen. Gebruik nooit oude en{nieuwe batterijen door elkaar.
• De in deze handleiding weergegeven plaatjes können afwijken van de werkelijkheid.
• Wanneru dit product weg gooit, zorg dan dat het opgehaald worden door de waarvoor bestemde afvaldienst.
• Dit product kan eventueel schade veroorzaken aan de laklaag van bepaalde houtsoorten. Oregon Scientific is hiervoor Niet aansprakelijk. Lees de instructies van de fabrikant van het meubel voor meer informatie.
• De inhoud van deze handleiding mag Niet worden vermenigvuldigd zonder toestemming van de fabrikant.
• Gooi lege batterijen nicht bij het huisvuil. Dergelijk afval moet gezehden verwerkt worden.
• Let op, sommige apparaten zich voorzien van een batterijstrip. Verwijder deze strip uit het batterijvak alvorens het apparaat te gebruiken.

NB De technische specificaties van dit product en deinhoud van de handleiding�n zonder voorafgaande waarschuwing aan veranderingen onderhevig.

NB Niet alle functies en accessoires zichikbaar in alle landen. Neem contact op met uwplaatselijke verkooppunt voor meer informatie. U kunt een elektronische versie van deze handeiding downloaden op http://global.oregon scientific.com/customerSupport.php.

OVER OREGON SCIENTIFIC

Bezoek unsere website www.oregonscientific.com voormeer informatie over de producten van Oregon Scientific. Mocht u vragen hebben, neem dan contact op met onskeklantenservice op [e-mail].

Oregon Scientific Global Distribution Limited behoudt zich hetrecht voor enige inhoud, bepalingen en voorwaarden in deze gebruikershandleiding te interpreteren en deze te allen tijd aan eigeninzicht en zonder Voorafgaande kennisgeving te wijzigien. Met dien verstande dat, indien er enige inconsistentie bestaatussen de Engelstalige versie en een versie in enige andere taal, de Engelse versie bindend is.

EU CONFORMITEITS VERKLARING

Bij deze verklaart IDT Technology Limited dat deze Pro Kleuren LCD Weerstation (Model: WMR86NS / WMR86NSA) voldoet aan de essentiele eisen en aan de overige relevante bepalingen van Richtlijn 2014/53/EU. Een kopie van de getekende en gedateerde Conformiteits verklaring is op verzoek beschikbaar via unsere Oregon Scientific klanten service.

CE

LANDEN DIE ONDERWORPEN AAN RED

Alle EU landen, Zitserland CH

en Noorwegen N

INFORMATIE VOOR DE GEBRUIKERS

1. Krachtens de EG-richtlijnen 2011/65/EU en 2012/19/EU met betrekking tot de beperking van het gebruik van bepalde gevaarlijke stoffen in elektrische en elektronische katuur en de afdanking van deze apparatuur.

Het symbool van de doorstreepte vuilnisbak aangebrachte op de apparatuur geeft aan dat het product op het einde van zich levensduur afzonderlijk van het ander afval afgedankt moet worden.

De gebruiker dient de apparatuur op het einde van+zijn levensduur dus toe te vertrouwen aan een geschikt centrum voor de gscheden verwerking van elektronischen elektrotechnisch afval, of aan de verkoper te bezorgen bij de aankoop van een neue apparatuur van gelijkaardig type, in de verhouding een tot een.

De correcte gezehden omhaling voor de latere recyclage, verwerking en milieuvriendelijkke vernietiging van de apparatuur draagt bij tot het voorkomen van möglichke negatieve invloeden op het milieu en de gezondheid en bevordert de recyclage van de materialen waarvan de apparatuur samengesteld is.

De abusievelijk afdanking van het product vanwege de gebruiker geeft aanleiding tot de toepassing van administa-tieve boetes volgens de wetgeving.
