Produkttyp	Väderstation
Märke	Oregon Scientific
Modell	WMR86A
Basstationsdimensioner	94 x 51 x 182,5 mm (L x B x H)
Basstationsvikt	241 g (utan batterier)
Basstationsströmförsörjning	3 AA-batterier 1,5 V
Anemometer/vindflöjel dimensioner	178 x 76 x 214 mm
Anemometer/vindflöjel vikt	100 g
Anemometer/vindflöjel strömförsörjning	2 AA-batterier 1,5 V
Utomhustemperatur-/fuktsond dimensioner	92 x 60 x 20 mm
Utomhustemperatur-/fuktsond vikt	62 g
Utomhustemperatur-/fuktsond strömförsörjning	2 AAA-batterier 1,5 V
Regnmätare dimensioner	114 x 114 x 145 mm
Regnmätare vikt	241 g
Regnmätare strömförsörjning	2 AA-batterier 1,5 V
Trådlös räckvidd	100 m (328 fot) utan hinder
Sändningsfrekvens	433 MHz
Huvudfunktioner	Radiostyrd klocka, väderprognoser, inomhus-/utomhustemperatur/-fuktighet, daggpunkt, vind (riktning, hastighet, vindkyle), UV-index, barometer, nederbörd, måncykel, bakgrundsbelysning, auto-scanning
Inomhustemperaturområde	-50 °C till 70 °C (-58 °F till 158 °F)
Utomhustemperaturområde	-30 °C till 60 °C (-22 °F till 140 °F)
Fuktighetsområde	2 % till 98 % (inomhus), 5 % till 95 % (utomhus)
Barometerområde	700 – 1050 mb/hPa
Underhåll	Rengör med en mjuk trasa, använd inte slipande eller frätande produkter
Säkerhetsanvisningar	Doppa inte i vatten, öppna inte höljet, använd endast nya batterier av samma typ
Kompatibilitet med extra sensorer	Sensorer THGR810, UVN800, THWR800, solpanel STC800 (säljs separat)

Vanliga frågor - WMR86A OREGON SCIENTIFIC

Hur installerar jag batterierna i basstationen?

Öppna batterifacket, sätt i 3 AA-batterier med rätt polaritet (+/-), stäng sedan locket. Tryck på RESET efter varje batteribyte.

Varför visas batteriindikatorn för låg batterinivå?

Indikatorn visar att batterierna i basstationen, en utomhussensor eller anemometern är svaga. Byt ut de aktuella batterierna och tryck på RESET vid behov.

Hur synkroniserar jag klockan automatiskt?

Placera basstationen nära ett fönster på övervåningen, på en plan, icke-metallisk yta. Radiosignalen (WWVB-60 för WMR86A) synkroniseras automatiskt. Mottagningsikonen blinkar under sökning; när den är synkroniserad blir ikonen fast. Om signalen är svag kan det ta upp till 24 timmar.

Hur ställer jag klockan manuellt?

Inaktivera först radiomottagningen genom att hålla SEARCH intryckt tills ikonen försvinner. Gå sedan till klockområdet och håll MODE intryckt för att gå in i inställningarna. Använd ▲/▼ för att justera värden och MODE för att bekräfta. Du kan ställa in tidszon, 12/24-timmarsformat, tid, datum och veckodagars språk.

Vad är max räckvidd mellan sensorer och basstation?

Max räckvidd är cirka 100 meter (328 fot) i fri sikt utan hinder. Väggar och metallkonstruktioner kan minska räckvidden.

Hur rensar jag minnen för max/min temperatur och luftfuktighet?

Håll MAX/MIN knappen intryckt i några sekunder i temperatur- eller fuktighetsområdet. Alla max/min-värden och deras tidsstämplar raderas.

Hur tolkar jag de visade väderprognoserna?

Ikonen överst på skärmen visar förväntat väder under de kommande 12–24 timmarna inom en radie på 30–50 km. Möjliga ikoner är: soligt, delvis molnigt, molnigt, regnigt och snöigt.

Hur monterar jag regnmätaren korrekt?

Montera regnmätaren horisontellt cirka 1 meter över marken, på en öppen plats utan träd eller hinder. Använd justerskruven för att justera horisontalläget: häll några droppar vatten på korset; vattnet ska samlas i mitten. Använd skruven vid behov.

Vad gör jag om en utomhussensor slutar kommunicera?

Kontrollera sensorns batterier och byt ut dem vid behov. Tryck på RESET på sensorn. På basstationen, tryck på SEARCH för att påbörja sökning efter sensorer. Se till att avståndet inte överstiger 100 m och att det inte finns stora hinder.

Hur rengör och underhåller jag enheten?

Använd en mjuk, torr trasa för att rengöra ytorna. Använd aldrig slipande produkter, lösningsmedel eller vatten. Täck inte över ventilationshålen. Vid spill av vätska, torka omedelbart. Ta ur batterierna om enheten inte används under en längre tid.

BRUKSANVISNING WMR86A OREGON SCIENTIFIC

Förpackningens Innehåll 1

Huvudenhet....1

Vindgivare 1

Temperatur & Luftfuktighetssensor 1

Regnmätare 2

Tillbehör - Sensorer....2

Produktöversikt 2

Vy Framsida 2

Vy Baksida 2

LCD Display 2

Vindgivare 3

Regnmätare 3

Utomhustemperatur-/ Luftfuktighetssensor ..... 4

Att Komma Igång....4

Inställning Av Den Fjärrstyrda Vindgivaren ...... 4

Ställ In Den Trådlösa Temperatur /

Luftfuktighetsgivaren 4

Ansluta Regnmätaren 4

Att Ställa In Huvudenheten 4

Verifiera Anslutning....5

Vindgivare 5

Temperatur / Luftfuktighetsgivare....5

Regnuppsamlare....5

Montera / Placera Givare....5

Vindgivare 5

Temperatur / Luftfuktighetsgivare....6

Regnuppsamlare....6

Klockmottagning 6

Klocka / Datum....7

Månfas 7

Autoscanningfunktion 7

Väderprognos 7

Temperatur Och Luftfuktighet 7

Temperatur Och Luftfuktighet....8

Wind Chill (Kyla I Vinden) / Riktning / Hastighet ... 8

Uvi / Barometer / Regn 8

Uv Index....9

Barometer 9

Nederbörd 9

Bakgrundsbelysning 9

Reset (Återställning) 9

Specifikationer....9

Eu-försäkran Om Överensstämmelse 11

INTRODUKTION

Tack för ditt val av en Oregon Scientific ^TM Väderstation (WMR86 / WMR86A).

Huvudenheten är kompatibel med andra sensorer. För att köpa ytterligare sensorer, kontakta din närmaste återförsäljare.

Sensorer med denna logo 3.0 är kompatibla med denna enhet.

NOTERA Ha denna manual tillhands när du använder din nya produkt. Den innehåller en praktisk stegför-steg instruktion, samt teknisk specifikation och varningsmeddelanden som du bör känna till.

FÖRPACKNINGENS INNEHÅLL

HUVUDENHET

1 x Huvudenhet

3 x AA UM-3
1.5V batterier

VINDGIVARE

1 x vindgivare (1 x vindflöjel överst och 1 x vindmätare underst)

1 sensorfäste 2

UM-3 (AA) 1.5V batterier

1 väggmonter- ingsfäste

1 x bordsställ

2 x UM-4 (AAA) 1.5V batterier

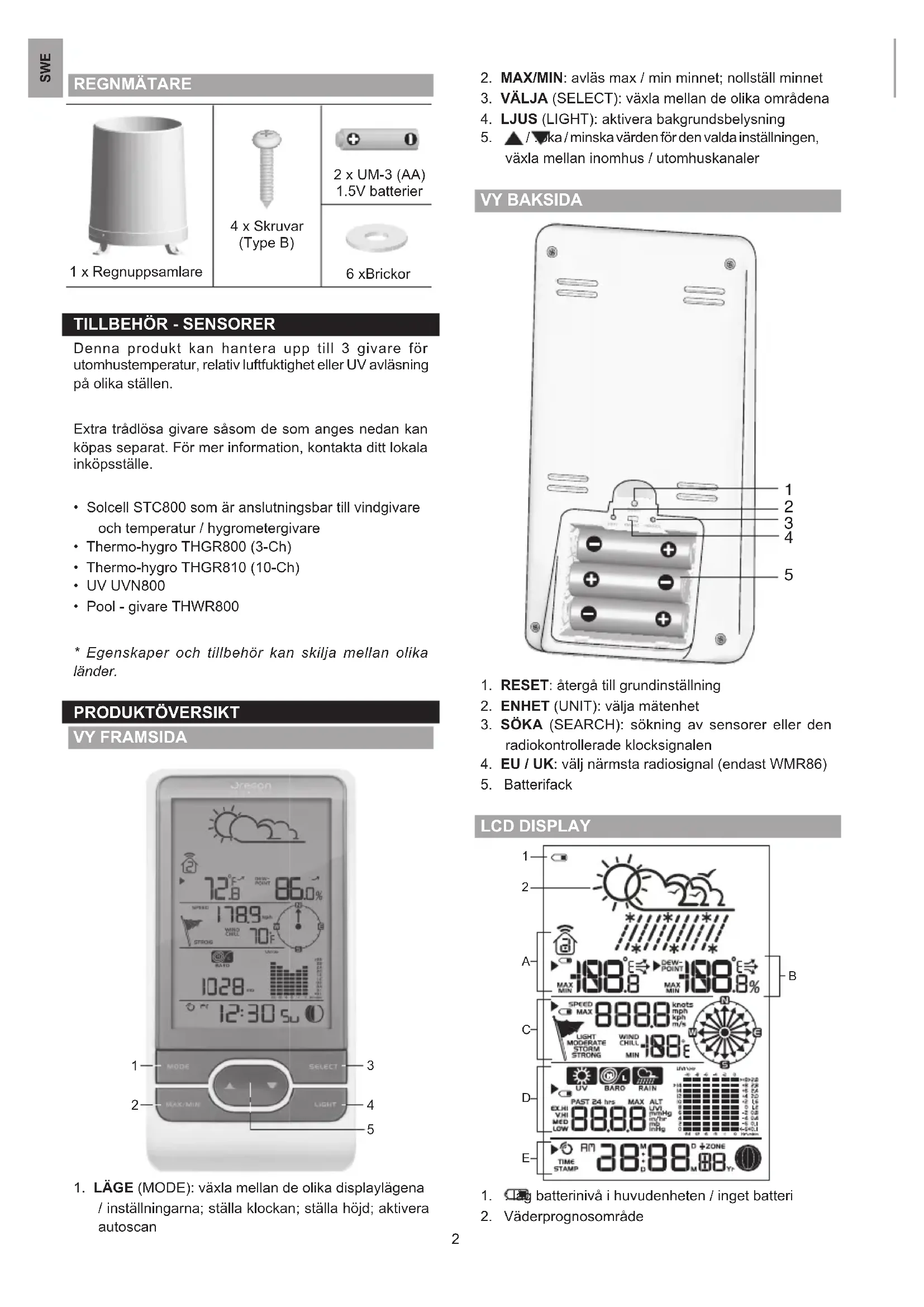

REGNMÄTARE

Denna produkt kan hantera upp till 3 givare för utomhustemperatur, relativ luftfuktighet eller UV avläsning på olika ställen.

Extra trådlösa givare såsom de som anges nedan kan köpas separat. För mer information, kontakta ditt lokala inköpsställe.

• Solcell STC800 som är anslutningsbar till vindgivare och temperatur / hygrometergivare
  • Thermo-hygro THGR800 (3-Ch)
  • Thermo-hygro THGR810 (10-Ch)
• UV UVN800
  • Pool - givare THWR800

* Egenskaper och tillbehör kan skilja mellan olika länder.

PRODUKTÖVERSIKT

VY FRAMSIDA

1. LÄGE (MODE): växla mellan de olika displaylägena / inställningarna; ställa klockan; ställa höjd; aktivera autoscan

2. MAX/MIN: avläs max / min minnet; nollställ minnet

3. VÄLJA (SELECT): växla mellan de olika områdena
4. LJUS (LIGHT): aktivera bakgrundsbelysning
5. ▲ / √oka / minska värden för den valda inställningen, växla mellan inomhus / utomhuskanaler

VY BAKSIDA

1. RESET: återgå till grundinställning
2. ENHET (UNIT): välja mätenhet
3. SÖKA (SEARCH): sökning av sensorer eller den radiokontrollerade klocksignalen
4. EU / UK: välj närmsta radiosignal (endast WMR86)
5. Batterifack

LCD DISPLAY

1. : lag batterinivå i huvudenheten / inget batteri
2. Väderprognosområde

A. Temperatur område
B. Luftfuktighet / Daggpunktsområde
C. Vindhastighet / Vindriktnings / Kyla i vind område
D. UVI / Barometer / Regnmängdsområde
E. Klocka / Datum / Mänfasområde

A Temperatur område

1. Inomhus ⓣ / Utomhus ⚫ temperatur och luftfuktighet för kanal 1 visas
2. Batteriet i utomhusgivaren är svagt
3. Ikon för valt område
4. MAX / MIN temperatur visas
5. Temperaturtrend
6. Temperaturavläsning (°C / °F)

B Luftfuktighet / Daggpunktsområde

C Vindhastighet / Vindriktnings / Kyla i vind område

1. Ikon för valt område
2. Niväindikator för vindhastighet
3. Förklaring av vindhastighetsnivåer
4. Vindhastighet (m/s, kph, mph eller knop)
5. Vindriktningsdisplay
6. Minimum kyla i vinden visas

D UVI / Barometer / Regnmängdsområde

1. UVI / barometer / regnmängd visas

2. Utomhus UV / regnmängdsgivare har låg batterinivå

3. Senaste 24 timmars regnmängd visas

4. UVI niväindikator
5. UVI / barometertryck (mmHg, inHg eller mb) / regnmängd (inch eller mm) under aktuell timme
6. Maximum UV visas
7. UVI / barometertryck / regnmängd historikvisning med bargrafdisplay

E Klocka / Datum / Mänfasområde

1. Fikon för Radiokontrollerad klocka
2. Tidsstämpel visas
3. Offset för tidszon
4. Månfas
5. Tid / datum / kalender

VINDGIVARE

1. Vindriktning
2. Hus för vindfl öjel
3. Vindmätare
4. Anslutningskontakt för solcell

REGNMÄTARE
Uppsamlare:

1. Regnmätare
2. Batterifack
3. RESET-knapp

1. LED indikator
2. Återställningsknapp
3. °C / °F: Välj temperaturenhet
4. Kanalomkopplare
5. Batterifack

ATT KOMMA IGÅNG

NOTERA Installera batterier i de trådlösa givarna innan huvudenheten. Var noga med polariteten (+ / -).

NOTERA Använd alkaline batterier för längre livslängd och lithiumbatterier vid temperaturer under fryspunkten.

INSTÄLLNING AV DEN FJÄRRSTYRDA VINDGIVAREN

Vindgivaren avläser värden för vindhastighet och riktning.

Sensorn strömförsörjes av batteri. Den är kapabel att överföra data till huvudenheten trådlöst upp till ca 100m (328 fot).

Att sätta i batterierna:

1. Skruva försiktigt bort vindmätaren från vindgivaren.
2. Sätt i batterier med rätt polaritet (+ / -) och återmontera vindmätaren. Tryck RESET efter varje batteribyte.

STÄLL IN DEN TRÅDLÖSA TEMPERATUR / LUFTFUKTIGHETSGIVAREN

Fjärrsensor kan samla in data från upp till 3 kanaler.

Att ställa in fjärrsensor:

1. Ta bort batteriluckan.
2. Välj en kanal med kanalväljaren (1, 2, 3). Försäkra dig om att du använder olika kanaler för de olika sensorerna.
3. Se till att batterierna sätts in med rätt polaritet (+ / -).
4. Tryck RESET after varje batteribyte.
5. Stäng batteriluckan.

ANSLUTA REGNMÄTAREN

Regnuppsamlaren samlar upp regnet och mäter regnmängden. Givaren sänder trådlöst data till huvudenheten.

Att ställa in regnmätaren:

1. Ta bort skruvarna och lyft av överdelen.
2. Sätt i batterierna (2 x UM-3 / AA) med rätt polaritet (+/-). Tryck RESET efter varje batteribyte.

NOTERA Installera batterier i de trådlösa givarna innan huvudenheten. Var noga med polariteten (+ / -).

1. Skjut bort batteriluckan.

1. Se till att batterierna sätts in med rätt polaritet (+ / -).
2. Tryck RESET after varje batteribyte.
3. Stäng batteriluckan.

NOTERA Använd inte laddningsbara batterier. Det rekommenderas att använda Alkaline batterier till denna produkt för maximal drifttid.

NOTERA Batterierna får inte utsättas för extrem hetta som till exempel solsken eller eld.

Batteriikonindikatorn 📄 kan visas i följande områden:

OMRÅDE FÖRKLARING
Väderprogno-sområde	Batteriet i huvudenheten är svagt.
Temperatur eller Luftfuktighetsområde	Den visade kanalen indikerar den utomhussensor för vilken batteriet är svagt.
Vindhastighet / Vindriktning / Kyla i vindenområde	Batteriet i vindgivaren är svagt.
UVI / Barometer / Regnområde	Batteriet i UV / Regngivaren är svagt.

VERIFIERANSLUTNING

Innan installering av givarna utomhus, se till att de har kontakt med huvudstationen.

VINDGIVARE

Tryck SELECT tills den valda områdesikonen ▶är i mitten displayområdet.

• Vindhastighet: Vrid långsamt vindflöjeln och observera ett numeriskt värde på huvudenheten, t.ex. 1789.
• Vindriktningsindikator. Ändra riktningen på vindindikeringen och observera att ikonen rör sig i samma riktning ⏱.

TEMPERATUR / LUFTFUKTIGHETSGIVARE

1. Tryck SELECT tills den valda områdesikonen är i övre displayområdet.
2. Tryck ▲ / Vör att välja kanal 1 och notera ett numeriskt värde.

REGNUPPSAMLARE

1. Tryck SELECT tills den valda områdesikonen är i nedre displayområdet.
2. Tryck MODE tills visas.
3. Vippa över skålen i regnmätaren några gånger och notera ett numeriskt värde på huvudstationen.

TIPS Om det saknas visning på displayen för någon sensor, tryck SEARCH knappen på basenheten för att sätta igång en trådlös sensorsökning.

MONTERA / PLACERA GIVARE

VINDGIVARE

NOTERA Sensorn skall placeras på en öppen plats fri från träd eller andra hinder.

Fixera sensoranslutningen i rätt position:

a. Montera baksidan av sensoranslutningen mot en existerande stolpe. Fäst den på plats genom att sticka in ändarna på U-bulten i hålen på sensorplattan och låsa den med brickor och muttrar.

ELLER

b. Sätt i 4 skruvar typ A i hålen på sensorplattan. Fäst ordentligt på t.ex. en vägg eller stolpe.

Skjut vindriktningsgivaren på den mindre änden av givarkontakten.

VIKTIGT Säkerställ att vindgivaren pekar åt norr för att få noggranna mätningar.

TEMPERATUR / LUFTFUKTIGHETSGIVARE

TIPS Bäst placering av sensorn är på en plats utomhus ej högre än 1,5m och skyddad från direkt solljus och regn för att få säkrast resultat.

Montera sensorn på önskat ställe genom att använda väggmontering eller bordsstativ.

REGNUPPSAMLARE

Huvudenheten och regnmätaren skall vara placerade inom räckvidden: ca 100m (328 fot) vid fri sikt.

Regnmätaren skall monteras horisontellt ca 1m (3 fot) från marken på öppet område fritt från träd eller andra hinder som förhindrar att regnet naturligt träffar uppsamlaren och ger rätt värde.

Att säkerställa en horisontal montering:

Droppa några droppar vatten i korset på botten av uppsamlaren för att kolla horisontalläget.

Vattendroppen befinner sig i centrum av krysset när regnmätaren är i nivå.

Om vatten finns i 1 – 4, är den inte horizontal.

Om nödvändigt justera läget med skruven.

NOTERA För bästa resultat, se till att enheten är placerad horisontellt för att få bästa avrinning av uppsamlat regnvatten.

TIPS Tryck RESET knappen på basenheten för att radera alla testdata.

KLOCKMOTTAGNING

Denna produkt är konstruerad för att automatiskt synkronisera kalenderklockan så snart den är inom radiomottagningsradien.

WMR86:

• EU: DCF-77 signal: inom 1 500km från Frankfurt, Tyskland.
- UK: MSF-60 signal: inom 1 500km från Anthorn, England.

WMR86A:

- WWVB-60 signal: inom 3200km (2000 miles) från Fort Collins Colorado.

Räckvidden för radiosignalen är 3 219 km (3 218,69 km).

Endast WMR86 - Skjut EU / UK omkopplaren till den position som motsvarar den plats du befinner dig på. Tryck RESET så snart du har ändrat inställning.

Mottagningsikonen kommer att blinka vid sökning av signal. Om signalen är svag kan det ta upp till 24 timmar för enheten att få kontakt med signalen.

visar statusen på mottagningssignalen.

IKON FÖRKLARING
	Tiden är synkroniserad.Mottagen signal är stark
	Tiden är inte synkroniserad.Mottagen signal är svag

För att aktivera (och tvinga fram en signalsökning)/avaktivera klockradiomottagningen klocksynkronisering):

1. Tryck SELECT för att gå till Klocka / Kalender / Månfasområde. ▶ visas intill området.

2. Tryck och håll inne SEARCH.

visas då funktionen är aktiverad.

NOTERING För bästa mottagning, skall huvudenheten placeras på ett plant, ickemetalliskt underlag nära ett fönster på övre våningen i huset. Antennen skall placeras fri från elektriska apparater och inte flyttas runt under signalsökningen.

KLOCKA / DATUM

För att ställa in klockan manuellt:

(Du behöver endast ställa klocka och datum om du har avaktiverat klockradiomottagningen.)

1. Tryck SELECT för att gå till Klockområdet.▶ visas intill området.
2. Tryck och håll inne MODE för att ändra klockinställning. Inställningen kommer att blinka.
3. Tryck ▲ / ▼ för att öka / minska inställningsvärdena.
4. Tryck MODE för att bekräfta.
5. Upprepa steg 3 till 4 för att välja offset för tidszonen (+/- 23 timmar), 12 / 24 timmarsformat, timme, minut, år, dag/månadsformat, månad, dag och språk.

NOTERING Om du matar in +1 i tidszoninställningen kommer detta innebära att din tid blir den lokala tiden plus 1 timme.

Om du befinner dig i USA (endast WMR86A) ställ in klockan till:

0 för Pacific tid +1 för Mountain tid

+2 för Central tid +3 för Eastern tid

NOTERING Veckodagen kan visas på Engelska (E), Tyska (D), Franska (F), Italienska (I), Spanska (S) eller Ryska (R).

För att ändra klockdisplay:

1. Tryck SELECT för att gå till Klockområdet.▶ visas intill området.
2. Tryck MODE för att växla mellan:

• Klocka med sekunder
• Klocka med veckodag
- Datum

MÄNFAS

Kalendern måste vara inställd för att denna funktion skall fungera(se Klocka / Datum kapitlet).

	Nymåne Fullmåne
	Växande måne		Avtagande fullmåne
	Halvmåne Halvmåne
	Växande halvmåne		Avtagande halvmåne

AUTOSCANNINGFUNKTION

Att aktivera autoscanningfunktionen för utomhus temperatur och luftfuktighet:

1. Tryck SELECT för att gå till Temperatur eller Luftfuktighetsområdet. ▶ visas intill området.
2. Tryck och håll inne MODE för att aktivera autoscan. Temperaturen och luftfuktigheten växlar från inomhus till ch1 – ch3.
3. Tryck på valfri knapp för att stoppa autoscanning.

NOTERING Kanal 1 är reserverad för utomhustemperatur och luftfuktighetssensor. Extra temperatur och luftfuktighetsgivare kan använda andra kanaler.

VÄDERPROGNOS

Vädervisningen i ovankant på displayen visar aktuellt väder och väderprognosen 12 – 24 timmar framåt inom en radie av 30 – 50 km (19 – 31 miles).

Väderprognosområde

IKON	BESKRIVNING
	Soligt
	Halvklart
	Molnigt
	Regnigt
	Snöigt

TEMPERATUR OCH LUFTFUKTIGHET

Väderstationen visar inomhus och utomhus av:

1. Visa nuvarande, högsta och lägsta temperatur / luftfuktighet
2. Trendkurva
3. Kyla i vinden (aktuell / min) och daggpunkt (aktuell / max / min)

Väderstationen kan hantera upp till 3 trådlösa givare.

NOTERING Kanal 1 är reserverad för utomhustemperatur och luftfuktighet.

visar vilken fjärrsensorinformation som visas.

framträder när inomhusinformationen visas.

Tidsstämpeln lagrar datum och tid för de lagrade temperatur och luftfuktighetsvärdena i minnet.

Att välja temperaturmätenhet:

Tryck UNIT för att välja °C / °F.

NOTERING Mätenheten för alla temperaturer ändras samtidigt.

För att avläsa temperatur (aktuell / min / max):

1. Tryck SELECT för att gå till Temperaturområdet. visas intill området.

2. Tryck ▲ / ∇ör att välja kanal.

3. Tryck MAX / MIN för att växla mellan nuvarande / högsta (MAX) / lägsta (MIN) värden.

För att se luftfuktighet ( luftfuktighet, daggpunkt ):

1. Tryck SELECT för att gå till luftfuktighetsområdet. visas intill området.

2. Tryck ▲ / ∇or att välja kanal.

3. Tryck MODE flera gånger för att växla mellan visning av luftfuktighet / daggpunkt.

4. Tryck MAX / MIN för att växla mellan nuvarande / högsta (MAX) / lägsta (MIN) värden.

Tidsstämpeln visas samtidigt i klockområdet.

För att nollställa minnena och tidsstämplarna för temperatur, luftfuktighet och daggpunkt:

Tryck och håll inne MAX / MIN i Temperatur och luftfuktighetsområdet för att nollställa.

NOTERING Daggpunkten anger vid vilken temperatur kondensering sker.

TEMPERATUR OCH LUFTFUKTIGHET

Trendlinjerna visas bredvid temperatur och luftfuktighetsvärdena. Trenden visas enligt följande:

STIGANDE STADIGT FALLANDE

WIND CHILL (KYLA I VINDEN) / RIKTNING / HASTIGHET

Huvudenheten ger information om vindhastighet och vindriktning.

Se var kompasspilen pekar för att avläsa vindriktningen.

Tidsstämpeln lagrar datum och tid när den sparar vinddata.

Att välja mätenhet för vindhastighet:

Tryck UNIT för att växla mellan:

• Meter per sekund (m / s)
• Kilometer i timmen (kph)
• Miles per timme (mph)
- Knop (knots)

Vindstyrkan visas genom ett antal ikoner:

IKON NIVÅ BESKRIVNING
[IMAGE]	Ej mätbart <2 mph (<4km/h)
[IMAGE]	Svag 2-8 mph (3-13 km/h)
[IMAGE]	Medel 9-25 mph (14-41 km/h)
[IMAGE]	Stark 26-54 mph (42-87 km/h)
[IMAGE]	Storm >55 mph (>88 km/h)

För att se max vindhastighet och min wind chill:

1. Tryck SELECT för att gå till Vindhastighet / Vindriktning / Vindkylaområdet. ▶ visas intill området.
2. Tryck MAX / MIN för att växla mellan nuvarande / högsta (MAX) vindhastighet / lägsta (MIN) vindkylavärden.

Tidsstämpeln visas samtidigt i klockområdet.

För att nollställa max vindhastighet och min wind chill:

1. Tryck SELECT för att gå till Vindhastighet / Vindriktning / Vindkylaområdet. ▶ visas intill området.
2. Tryck MAX / MIN upprepade gånger tills min wind chill eller max vindhastighet visas.
3. Tryck och håll inne MAX / MIN för att nollställa.

NOTERA Vindkylning (wind chill) är baserad på en kombination av temperatur och vindhastighet. Visad vindkyla är kalkylerad endast från kanal 1 sensorn.

UVI / BAROMETER / REGN

Väderstationen har en UV-givare och en regnmätare. Stationen klarar av att spara och visa historik av UVindex varje timme de sista 10 timmarna, samt regn och barometertryck de sista 24 timmarna.

UVI	BAROMETER	REGN

Bargrafdisplayen visar aktuella och historiska data för UVI, lufttryck och regn.

NOTERA Numret på horisontella axeln (Hr) indikerar förfluten tid sen senaste mätning (t.ex. för 3 timmar sen, 6 timmar sen, etc.). Barvisningen representerar mätningen för just denna 1-timmes period. T.ex. om klockan är 22:30 nu, visar bargrafen under -1 avläsningen mellan 21:00 och 22:00 och -6 avläsningen tidigare på kvällen mellan 16:00 och 17:00.

Att visa UV / Barometer / Regn värden:

1. Tryck SELECT för att gå till UV / Barometer / Regnområdet. ▶ visas intill området.
2. Tryck MODE för att växla mellan UVI / Barometer / Regnvärden. Motsvarande ikon kommer att visas.

UVI BAROMETER REGN

Att välja mätenhet för lufttryck eller regn:

Tryck UNIT i UV / Barometer / Regnområdet för att växla mellan:

• Barometer: Millimeter kvicksilver (mmHg), tum kvicksilver (inHg), millibar per hectopascal (mb).
• Regn: Millimeter (mm), tum (in) registrerat för den timmen.

NOTERA Eftersom meningen med bargrafen endast är att snabbt jämföra avläsningarna under de senaste 24 timmarna, kan inte den vertikala axeln konvertera från tum till mm. Därför, när man ändrar mätenhet har det ingen inverkan på bargrafvisningen.

UV INDEX

UV-indexnivåerna är som följer:

UV-INDEX FARLIG NIVÅ IKON
0-2 Låg		LOW
3-5 Medel		MED
6-7 Hög		HI
8-10 Mycket hög		V.HI
11 och över	Extremt hög	EX.HI

Att visa max UV-värde:

1. Tryck SELECT för att gå till UVI / Barometer / Regnområdet. ▶ visas intill området.
2. Tryck MODE upprepade gånger för att välja UV-displayen.
3. Tryck MAX / MIN för att växla mellan nuvarande / högsta UV (MAX) värden.

Tidsstämpeln visas samtidigt i klockområdet.

Att nollställa max UV-värde:

1. Tryck SELECT för att gå till UVI / Barometer / Regnområdet. ▶ visas intill området.

2. Tryck MODE upprepade gånger för att välja UV-displayen.

3. Tryck och håll inne MAX / MIN för att nollställa

BAROMETER

Att justera höjdnivåkompensation för barometeravläsning:

1. Tryck SELECT för att gå till UVI / Barometer / Regnområdet. ▶ visas intill området.
2. Tryck MODE upprepade gånger för att välja barometervisning.
3. Tryck och håll inne MODE för att gå till höjdinställningsläget.
4. Tryck ▲ / ▼ för att öka / minska inställningsvärdena.
5. Tryck MODE för att bekräfta inställning.

NEDERBÖRD

Att visa registrerad regnmängd under aktuell timme eller för de sista 24 timmarna:

1. Tryck SELECT för att gå till UVI / Barometer / Regnområdet. ▶ visas intill området.
2. Tryck MODE upprepade gånger för att välja regnvisning.
3. Tryck MAX / MIN upprepade gånger för att växla mellan nuvarande, senaste 24 timmars nederbörd.

BAKGRUNDSBELYSNING

Tryck LIGHT för att tända bakgrundsbelysningen i 5 sekunder.

RESET (ÅTERSTÄLLNING)

Tryck RESET för att återställa produkten till grundinställning.

SPECIFIKATIONER

HUVUDENHET

Dimensioner	94 x 51 x 182.5 mm
(L x B x H)	(3,70 x 2,01 x 7,19 tum)
Vikt	241 g utan batteri
Batteri	3 x UM-3 (AA) 1,5V batterier

INOMHUSBAROMETER

Lufttrycksenhet	mb, inHg och mmHg
Mätområde 700 – 1050 mb / hPa
Noggrannhet	+ / - 10 mb / hPa
Höjdinställning	HavsnivåAnvändarinställning för kompensation
Väderdisplay	Soligt, Växlande molnighet,Molnigt, Regnigt och Snöigt
Minne	Historikdata och bargraf för de sista 24 timmarna

INOMHUSTEMPERATUR

Temp. enhet °C / °F

Mätområde -50°C till 70°C (-58°F till 158°F)

Arbetstemperatur 0°C till 50°C (32°F till 122°F)

Noggrannhet 0°C -40°C: +/-1°C (+/- 2°F)

40^ -50°C: +/-2°C (+/- 4°F)

Minne Aktuell, min och max temp.

Daggpunkt / min och max

INOMHUS RELATIV LUFTFUKTIGHET

Mätområde 2% till 98%

Arbetstemperatur 25% till 90%

Noggrannhet 25% - 40%: +/- 7%

40% - 80%: +/- 5%

80% - 90%: +/- 7%

Minne Aktuell, min och max

Timformat 12 timmars AM / PM eller 24 tim

Datum DD / MM eller MM / DD

Veckodag på 5 språk (E, D, F, I, S, R)

TRÅDLÖS VINDGIVARENHET

Dimensioner 178 x 76 x 214 mm

(L x B x H) (7 x 3 x 8,4 tum)

Vikt 100 g utan batteri

Vindhastighetsenhet m/s, kph, mph, knop

Hastighetsnoggrannhet 2 m/s \~ 10 m/s (+/- 3 m/s)

10 m/s \~ 56 m/s (+/- 10%)

Överföring av Ca varje 56s

vindhastighetsinformation

Minne Max vindhastighet

Batteri 2 x UM-3 (AA) 1,5V batterier

UTOMHUSTEMPERATUR-/ LUFTFUKTIGHETSENHET

Dimensioner 92 x 60 x 20 mm

(L × B × H) (3,6 × 2,4 × 0,7.9 tum)

Vikt 62 g utan batteri

Luftfuktighetsområde 5% till 95%

Luftfuktighetsnoggrannhet 25% - 40%: +/- 7%

40% - 80%: +/- 5%

80% - 90%: +/- 7%

Temp. enhet ^ C / ^ F

Utomhustemperatur- -30°C till 60°C (-22°F till 140°F) område

Temperaturnoggrannhet -20°C till 0°C: +/- 2.0°C (+/- 4.0°F)

0^ till 40^: + / - 1.0^(+ / - 2.0^)

40^ till 50^: + / - 2.0^(+ / - 4.0^)

50^ till 60^ : +/- 3.0°C (+/- 6.0°F)

RF frekvens 433MHz

Räckvidd Upp till 100 meter (328 fot) vid fri sikt

Sändning Ca varje 102s

Antal kanaler 3

Batterier 2 x UM-4 (AAA) 1,5V

REGNMÄTARE

Dimensioner 114 x 114 x 145 mm

(L × B × H) (4,5 × 4,5 × 5,7 tum)

Vikt 241 g utan batteri

Mätenhet regn mm och tum

Område 0 mm – 9999 mm

Noggrannhet < 15 mm: +/- 1 mm

15 mm till 9 999 mm: +/- 7%

Minne Sista 24 tim., varje timme från

sista nollställningen av minnet

Batteri 2 x UM-3 (AAA) 1,5V

FÖRSIKTIGHETSÅTGÄRDER

• Utsätt inte apparaten för kraftigt våld, stötar, damm, extrema temepraturer eller fukt.
• Täck inte för ventilationshålen. Försäkra dig om att närliggande föremål såsom tidningar, dukar, gardiner m.m. inte täcker för ventilationshålen.
• Utsätt inte produkten för vatten. Om du spiller vätska över den, torka omedelbart med en mjuk, luddfri trasa.
• Rengör inte apparaten med frätande eller slipande material.
• Mixtra inte med enhetens interna komponenter då detta kan påverka garantin.
• Använd enbart nya batterier. Blanda inte nya och gamla batterier.
• Av trycktekniska skäl, kan displaybilderna i denna manual skilja sig från dem i verkligheten.
• Förbrukad produkt måste sorteras som specialavfall på avsedd miljöstation och får inte slängas som vanligt restavfall.
• Om denna produkt placeras på ytor med speciell finish såsom lackat trä etc. kan dessa ytor skadas. Ta kontakt med din möbeltillverkare för att få mer information om huruvida det går bra att placera föremål på ytan. Oregon Scientific kan inte hållas ansvariga för skador på träyto r som uppkommit på grund av kontakt med denna produkt.
• Innehållet I denna manual får ej kopieras utan tillverkarens medgivande.
• Kassera inte gamla batterier som osorterade sopor. Insamling av kasserade batterier måste ske separat.
• Notera att vissa enheter är utrustade med en batterisäkerhetsstrip. Ta bort denna strip från batteriutrymmet innan produkten används första gången.

NOTERING De tekniska specifikationerna för denna product och innehållet I användarmanualen kan komma att ändras utan vidare upplysning.

NOTERING Egenskaper och tillbehör kan skilja mellan olika länder. För mer information, kontakta ditt lokala inköpsställe.

OM OREGON SCIENTIFIC

Besök vår hemsida (www.oregonscientific.se) för att se mer av våra produkter såsom digitalkameror; MP3 spelare; projektionsklockor; hälsoprodukter; väderstationer; DECT-telefoner och konferenstelefoner. Hemsidan innehåller också information för våra kunder i de fall ni behöver ta kontakt med oss eller behöver ladda ner information.Vi hoppas du hittar all information du behöver på vår hemsida och om du vill komma i kontakt med Oregon Scientific kundkontakt besöker du vår lokala hemsida www.oregonscientific.se eller www.oregonscientific.com för att finna telefonnummer till respektive supportavdelning.

EU-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Härmed intygar Oregon Scientific att denna Professionell Väderstation (Modell: WMR86 / WMR86A) står I överensstämmelse med de väsentliga egenskapskrav och övriga relevanta bestämmelser som framgår av direktiv 1999/5/EG. En signerad kopia av "DECLARATION OF CONFORMITY" kan erhållas vid hänvändelse till OREGON SCIENTIFIC servicecenter.

LÄNDER SOM OMFATTAS AV RTTE-DIREKTIVET

Alla länder inom EU, Schweiz CH

och Norge N

1 x U- förmige Rundbügel

TEMPERATUR- & LUFTFEUCHTIGKEITSSENSOR
