BRUKSANVISNING Top Digital Video Baby Monitor CHICCO

Instruktioner för användningen Läs dessa instruktioner före användningen och spar dem för framtida bruk

Instruktioner för användningen Läs dessa instruktioner före användningen och spar dem för framtida bruk Föräldrarnas mottagarenhet Sändarenheten

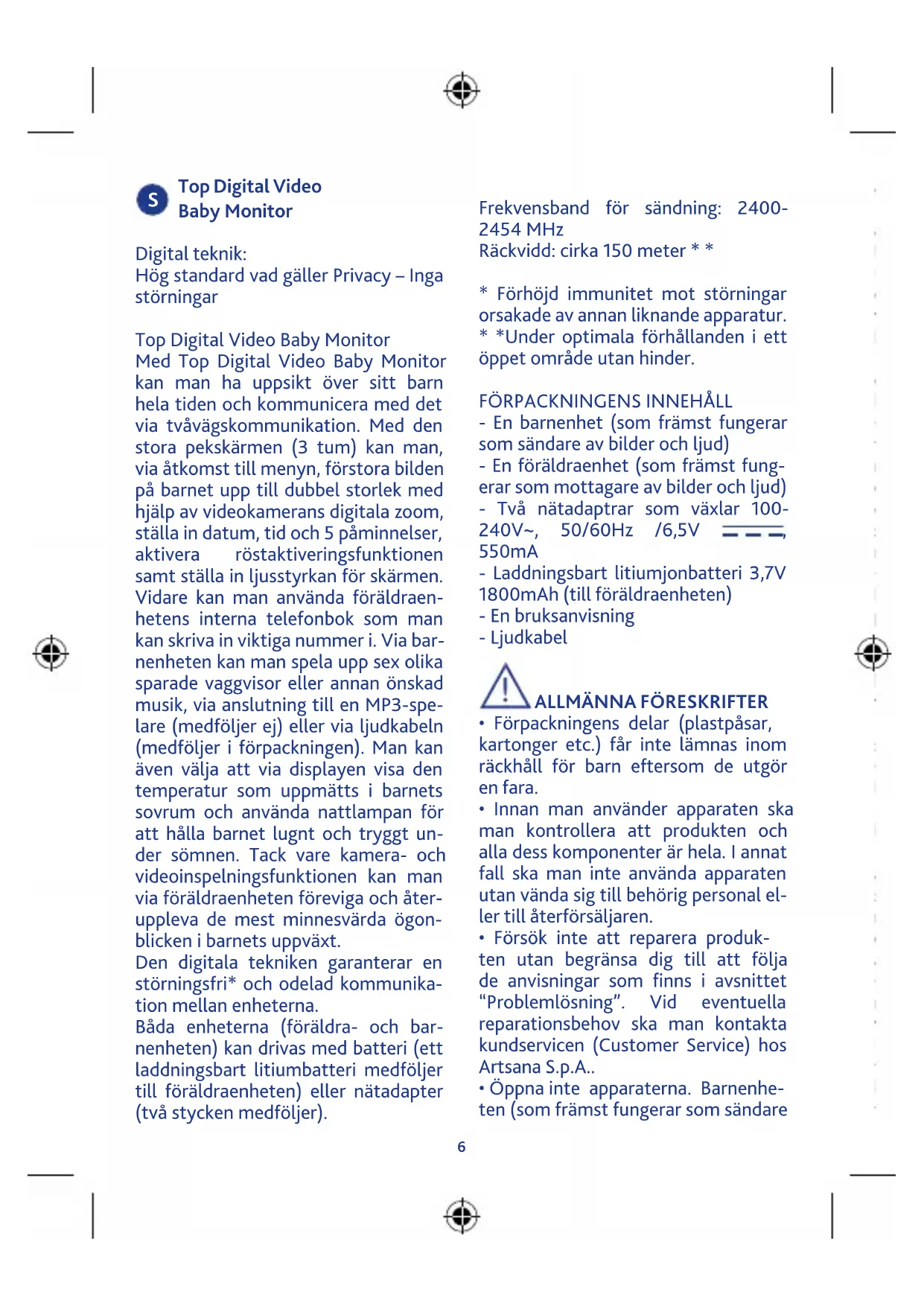

Top Digital Video Baby Monitor Digital teknik: Hög standard vad gäller Privacy – Inga störningar Top Digital Video Baby Monitor Med Top Digital Video Baby Monitor kan man ha uppsikt över sitt barn hela tiden och kommunicera med det via tvåvägskommunikation. Med den stora pekskärmen (3 tum) kan man, via åtkomst till menyn, förstora bilden på barnet upp till dubbel storlek med hjälp av videokamerans digitala zoom, ställa in datum, tid och 5 påminnelser, aktivera röstaktiveringsfunktionen samt ställa in ljusstyrkan för skärmen. Vidare kan man använda föräldraen- hetens interna telefonbok som man kan skriva in viktiga nummer i. Via bar- nenheten kan man spela upp sex olika sparade vaggvisor eller annan önskad musik, via anslutning till en MP3-spe- lare (medföljer ej) eller via ljudkabeln (medföljer i förpackningen). Man kan även välja att via displayen visa den temperatur som uppmätts i barnets sovrum och använda nattlampan för att hålla barnet lugnt och tryggt un- der sömnen. Tack vare kamera- och videoinspelningsfunktionen kan man via föräldraenheten föreviga och åter- uppleva de mest minnesvärda ögon- blicken i barnets uppväxt. Den digitala tekniken garanterar en störningsfri* och odelad kommunika- tion mellan enheterna. Båda enheterna (föräldra- och bar- nenheten) kan drivas med batteri (ett laddningsbart litiumbatteri medföljer till föräldraenheten) eller nätadapter (två stycken medföljer). Frekvensband för sändning: 2400- 2454 MHz Räckvidd: cirka 150 meter * *

• Förhöjd immunitet mot störningar orsakade av annan liknande apparatur.

• *Under optimala förhållanden i ett öppet område utan hinder.

FÖRPACKNINGENS INNEHÅLL

- En barnenhet (som främst fungerar som sändare av bilder och ljud) - En föräldraenhet (som främst fung- erar som mottagare av bilder och ljud) - Två nätadaptrar som växlar 100- 240V~, 50/60Hz /6,5V

550mA - Laddningsbart litiumjonbatteri 3,7V 1800mAh (till föräldraenheten) - En bruksanvisning - Ljudkabel

ALLMÄNNA FÖRESKRIFTER

• Förpackningens delar (plastpåsar, kartonger etc.) får inte lämnas inom räckhåll för barn eftersom de utgör en fara.

• Innan man använder apparaten ska man kontrollera att produkten och alla dess komponenter är hela. I annat fall ska man inte använda apparaten utan vända sig till behörig personal el- ler till återförsäljaren.

• Försök inte att reparera produk- ten utan begränsa dig till att följa de anvisningar som finns i avsnittet “Problemlösning”. Vid eventuella reparationsbehov ska man kontakta kundservicen (Customer Service) hos Artsana S.p.A..

• Öppna inte apparaterna. Barnenhe- ten (som främst fungerar som sändare

av bilder och ljud), föräldraenheten (som främst fungerar som mottagare av bilder och ljud), det laddningsbara litiumjonbatteriet och nätadaptrarna innehåller inte delar som kan använ- das av användaren. Vid fel ska man vända sig till behörig personal eller kontakta kundservicen (Customer Service) hos Artsana S.p.A. Att öppna de anordningar som anges ovan inne- bär en risk för elstöt.

• Top Digital Video Baby Monitor från Chicco får inte användas som medicinsk monitorenhet och ska inte ersätta vuxnas övervakan över barnet; den ska endast användas som stöd vid sådan övervakan. All annan använd- ning anses olämplig.

• Placera barnenheten och vuxenen- heten utom räckhåll för barnet, på en plan och stabil yta.

• Se till att hålla barnenheten, vuxen- enheten, det laddningsbara litiumjon- batteriet och nätadaptrarna för lik-/ växelström utom räckhåll för barn (adaptrarnas kablar kan utgöra en strypningsrisk).

• Det är av största vikt att man regel- bundet kontrollerar att barnenheten (som främst fungerar som sändare av bilder och ljud) och föräldraenheten (som främst fungerar som mottagare av bilder och ljud) fungerar korrekt, i synnerhet ska man före varje använd- ning kontrollera att signalen kan tas emot vid aktuellt avstånd och/eller i aktuell omgivning.

• Maximalt driftsavstånd är cirka 150 meter i fritt område utan hinder (räck- vidden kan dock minska avsevärt inne i bostäder beroende på särskilda miljö- förhållanden: väggarnas placering och bostadens inredning. Samma gäller vid förekomst av metallstrukturer, inter-6

Frekvensband för sändning: 2400- 2454 MHz Räckvidd: cirka 150 meter * *

• Förhöjd immunitet mot störningar orsakade av annan liknande apparatur.

• *Under optimala förhållanden i ett öppet område utan hinder.

FÖRPACKNINGENS INNEHÅLL

- En barnenhet (som främst fungerar som sändare av bilder och ljud) - En föräldraenhet (som främst fung- erar som mottagare av bilder och ljud) - Två nätadaptrar som växlar 100- 240V~, 50/60Hz /6,5V

550mA - Laddningsbart litiumjonbatteri 3,7V 1800mAh (till föräldraenheten) - En bruksanvisning - Ljudkabel

ALLMÄNNA FÖRESKRIFTER

• Förpackningens delar (plastpåsar, kartonger etc.) får inte lämnas inom räckhåll för barn eftersom de utgör en fara.

• Innan man använder apparaten ska man kontrollera att produkten och alla dess komponenter är hela. I annat fall ska man inte använda apparaten utan vända sig till behörig personal el- ler till återförsäljaren.

• Försök inte att reparera produk- ten utan begränsa dig till att följa de anvisningar som finns i avsnittet “Problemlösning”. Vid eventuella reparationsbehov ska man kontakta kundservicen (Customer Service) hos Artsana S.p.A..

• Öppna inte apparaterna. Barnenhe- ten (som främst fungerar som sändare av bilder och ljud), föräldraenheten (som främst fungerar som mottagare av bilder och ljud), det laddningsbara litiumjonbatteriet och nätadaptrarna innehåller inte delar som kan använ- das av användaren. Vid fel ska man vända sig till behörig personal eller kontakta kundservicen (Customer Service) hos Artsana S.p.A. Att öppna de anordningar som anges ovan inne- bär en risk för elstöt.

• Top Digital Video Baby Monitor från Chicco får inte användas som medicinsk monitorenhet och ska inte ersätta vuxnas övervakan över barnet; den ska endast användas som stöd vid sådan övervakan. All annan använd- ning anses olämplig.

• Placera barnenheten och vuxenen- heten utom räckhåll för barnet, på en plan och stabil yta.

• Se till att hålla barnenheten, vuxen- enheten, det laddningsbara litiumjon- batteriet och nätadaptrarna för lik-/ växelström utom räckhåll för barn (adaptrarnas kablar kan utgöra en strypningsrisk).

• Det är av största vikt att man regel- bundet kontrollerar att barnenheten (som främst fungerar som sändare av bilder och ljud) och föräldraenheten (som främst fungerar som mottagare av bilder och ljud) fungerar korrekt, i synnerhet ska man före varje använd- ning kontrollera att signalen kan tas emot vid aktuellt avstånd och/eller i aktuell omgivning.

• Maximalt driftsavstånd är cirka 150 meter i fritt område utan hinder (räck- vidden kan dock minska avsevärt inne i bostäder beroende på särskilda miljö- förhållanden: väggarnas placering och bostadens inredning. Samma gäller vid förekomst av metallstrukturer, inter- na/externa elektromagnetiska stör- ningar/fält, väggar i armerad betong, användning i rum på olika våningsplan eller på grund av batterier som inte är fullt laddade o.s.v.).

• När barn- och/eller föräldraenheten matas via alkaliska batterier och/eller det laddningsbara litiumjonbatteriet kan enheterna sluta att fungera om batterierna inte är tillräckligt laddade. Därför bör man alltid kontrollera sta- tusen för de alkaliska batterierna och/ eller det laddningsbara litiumjonbat- teriet när man startar enheterna.

• Om strömtillförseln plötsligt upp- hör när föräldraenheten (som främst fungerar som mottagare) matas via tillhörande nätadapter upphör pro- dukten att fungera om laddningen av det laddningsbara litiumjonbatteriet är otillräcklig eller om detta inte satts i korrekt i batterifacket. Därför bör man alltid kontrollera batteriernas status eller hur de satts i.

• Använd inte barnenheten (som främst fungerar som sändare av bil- der och ljud), föräldraenheten (som främst fungerar som mottagare av bilder och ljud), det laddningsbara litiumjonbatteriet och nätadaptrarna på platser där de utsätts för atmos- färiska fenomen (regn, sol etc.). Om produkten används utomhus ska bar- nenheten (som främst fungerar som sändare av bilder och ljud) och föräld- raenheten (som främst fungerar som mottagare av bilder och ljud) endast matas via alkaliska batterier och/eller det laddningsbara litiumjonbatteriet: medföljande nätadaptrar är ej lämp- liga för utomhusbruk.

• För att undvika risk för överhett- ning ska man hålla barnenheten (som främst fungerar som sändare av bil-8

der och ljud), föräldraenheten (som främst fungerar som mottagare av bilder och ljud), det laddningsbara litiumjonbatteriet och framförallt nätadaptrarna för växel-/likström på säkert avstånd från värmekällor, som t.ex. värmare, element, kaminer, spi- sar, fönster med solljus etc.

• Använd aldrig de två enheterna (gäller i synnerhet vid anslutning till elnätet via nätadaptrarna) i närheten av anordningar med vatten som t.ex. badkar, tvättmaskiner, diskmaskiner och våta ytor. Sänk ej ner apparaterna i vatten och blöt inte ner dem. Använd inte enheter och adaptrar som ram- lat ner i vatten; i sådant fall ska man vända sig till behörig personal.

• Placera barnenheten (som främst fungerar som sändare av bilder och ljud), föräldraenheten (som främst fungerar som mottagare av bilder och ljud) och nätadaptrarna för växel-/ likström på så sätt att lämplig ven- tilation är möjlig och så att risken för överhettning av komponenterna undviks.

• Använd inte den här produkten i närheten av lysrör (neon) eller annan elektrisk apparatur som TV-apparater, DVD-/CD-läsare, motorer, datorer, trådlösa telefoner, trådlösa DECT-te- lefoner etc. De kan störa produktens funktion.

• Använd endast de nätadaptrar för växel-/likström som medföljer pro- dukten eller som är identiska med dessa och har samma elektriska egen- skaper. Att använda andra adaptrar kan skada barn- och/eller föräldraen- heten och leda till faror för använda- ren.

• Man kan inte byta ut nätadapterns sladdar och därför kan man inte längre använda nätadaptern om den skadas utan man måste då byta ut den mot en annan, identisk adapter. Varning: Använd inte en nätadapter av en annan typ än den som medföljer produkten från Artsana S.p.A. efter- som det skulle innebära att produkten inte längre överensstämmer med de tekniska bestämmelser som fastställts i tillämpbara EG-direktiv vilket i sin tur skulle äventyra produktens säkerhet och funktion. Vid behov av byte ska man vända sig till återförsäljaren eller Artsana S.p.A.

• Se till att spänningen för nätadap- trarna för växel-/likström (se etiketten på adaptrarna) motsvarar spänningen för ditt elnät och att kontakten på nätadaptrarna är kompatibel med de eluttag som finns i ditt elsystem.

• Anslut nätadaptrarna för växel-/ likström till eluttag som är lätta att komma åt men som är utom räckhåll för barn. Placera adaptrarnas kablar så att man inte trampar på sladdarna, så att inga föremål placerade ovanför el- ler intill kan fastna i sladdarna och så att inte barn kan komma åt sladdarna och därmed hamna i fara (snubbla, bli strypta).

• Nätadaptrarna för lik-/växelström, barnenheten (som främst fungerar som sändare av bilder och ljud) och föräldraenheten (som främst fungerar som mottagare av bilder och ljud) kan kännas varma när man rör vid dem un- der drift. Detta är normalt.

• Koppla alltid bort nätadaptrarna för lik-/växelström från eluttaget när ap- paraten inte används.

• Utbyte av de alkaliska batterierna eller det laddningsbara litiumjonbat- teriet ska alltid göras av en vuxen och de nya alkaliska batterierna eller det nya laddningsbara batteriet måste ha de egenskaper som anges i denna bruksanvisning.

• Barnenheten (som fungerar som sändare av bilder och ljud) är försedd med en fotokänslig sensor som auto- matiskt aktiverar de infraröda lysdio- derna om ljuset i rummet blir svagare eller om det blir mörkt, vilket ger sikt även om rummet är svagt upplyst. Eftersom de infraröda lysdioderna i barnenheten (som fungerar som sändare av bilder och ljud) inte avger synligt ljus kontrollerar man deras korrekta funktion via den bild som vi- deokameran överför till föräldraenhe- ten, efter att barnenheten placerats i ett rum med svag belysning.

• De infraröda lysdioderna i barnen- heten (som fungerar som sändare av bilder och ljud) är inte skadliga för hälsan. VARNING! Man bör dock undvika att titta direkt in i den infraröda strålen, längs dess emissionsaxel, med blotta ögat eller med optiska instrument. VARNING! FÖR ATT UNDVIKA RISK FÖR ELSTÖT

1. Inställning och egenskaper

Övervakningsapparaten med digital8

använda nätadaptern om den skadas utan man måste då byta ut den mot en annan, identisk adapter. Varning: Använd inte en nätadapter av en annan typ än den som medföljer produkten från Artsana S.p.A. efter- som det skulle innebära att produkten inte längre överensstämmer med de tekniska bestämmelser som fastställts i tillämpbara EG-direktiv vilket i sin tur skulle äventyra produktens säkerhet och funktion. Vid behov av byte ska man vända sig till återförsäljaren eller Artsana S.p.A.

• Se till att spänningen för nätadap- trarna för växel-/likström (se etiketten på adaptrarna) motsvarar spänningen för ditt elnät och att kontakten på nätadaptrarna är kompatibel med de eluttag som finns i ditt elsystem.

• Anslut nätadaptrarna för växel-/ likström till eluttag som är lätta att komma åt men som är utom räckhåll för barn. Placera adaptrarnas kablar så att man inte trampar på sladdarna, så att inga föremål placerade ovanför el- ler intill kan fastna i sladdarna och så att inte barn kan komma åt sladdarna och därmed hamna i fara (snubbla, bli strypta).

• Nätadaptrarna för lik-/växelström, barnenheten (som främst fungerar som sändare av bilder och ljud) och föräldraenheten (som främst fungerar som mottagare av bilder och ljud) kan kännas varma när man rör vid dem un- der drift. Detta är normalt.

• Koppla alltid bort nätadaptrarna för lik-/växelström från eluttaget när ap- paraten inte används.

• Utbyte av de alkaliska batterierna eller det laddningsbara litiumjonbat- teriet ska alltid göras av en vuxen och de nya alkaliska batterierna eller det nya laddningsbara batteriet måste ha de egenskaper som anges i denna bruksanvisning.

• Barnenheten (som fungerar som sändare av bilder och ljud) är försedd med en fotokänslig sensor som auto- matiskt aktiverar de infraröda lysdio- derna om ljuset i rummet blir svagare eller om det blir mörkt, vilket ger sikt även om rummet är svagt upplyst. Eftersom de infraröda lysdioderna i barnenheten (som fungerar som sändare av bilder och ljud) inte avger synligt ljus kontrollerar man deras korrekta funktion via den bild som vi- deokameran överför till föräldraenhe- ten, efter att barnenheten placerats i ett rum med svag belysning.

• De infraröda lysdioderna i barnen- heten (som fungerar som sändare av bilder och ljud) är inte skadliga för hälsan. VARNING! Man bör dock undvika att titta direkt in i den infraröda strålen, längs dess emissionsaxel, med blotta ögat eller med optiska instrument. VARNING! FÖR ATT UNDVIKA RISK FÖR ELSTÖT

1. Inställning och egenskaper

Övervakningsapparaten med digital teknik för sändning kan användas som hjälpmedel vid övervakning av barn i hemmet. Denna babymonitor omfat- tar en barnenhet (som främst fungerar som sändare av bilder och ljud) och en föräldraenhet (som främst fungerar som mottagare av bilder och ljud). Båda apparaterna använder den digi- tala tekniken för sändning “Adaptive Frequency Hopping” för att etablera en radioanslutning som tillåter sändning och mottagning av ljud och bilder.

1.1 Systemets egenskaper

Systemets främsta egenskaper är:

• Överföring av bilder och ljud via ett system som bygger på den digitala tekniken.

• Räckvidd i ett fritt område utan hin- der på cirka 150 meter*. *Maximalt driftsavstånd är cirka 150 meter i fritt område utan hinder och med fullt laddade batterier (räckvid- den kan dock minska avsevärt inne i bostäder beroende på särskilda miljö- förhållanden: väggarnas placering och bostadens inredning. Samma gäller vid förekomst av metallstrukturer, inter- na/externa elektromagnetiska stör- ningar/fält, väggar i armerad betong, användning i rum på olika våningsplan eller på grund av batterier som inte är fullt laddade o.s.v.). 1 .2 Barnenhet (som främst fungerar som sändare av bilder och ljud) Modell 06627

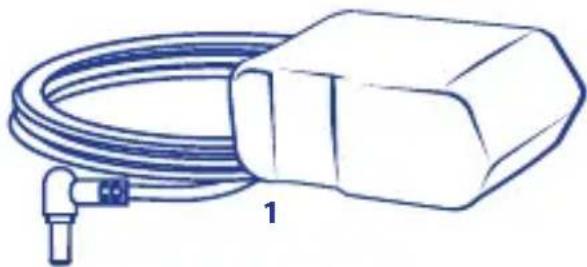

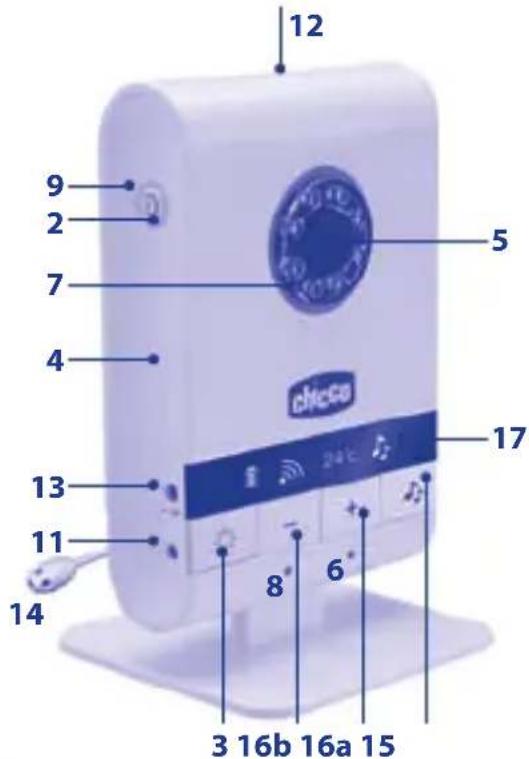

1. Matning via nätadapter som växlar

100-240V~, 50/60Hz /6,5V , 550mA eller via 4 alkaliska batterier på 1,5V av typen AA /LR6 (medföljer ej)

2. Knapp för start/avstängningför läge

3. Knapp för att tända/släcka natt-

7. Belysningssystem med infraröda

strålar (8 lysdioder) som gör att man se barnet även i mörker

8. Fotokänslig sensor

9. Indikeringslampa för matning och

anslutning (a) Fast grönt ljus: ansluten till föräld- raenheten (b) Blinkande grönt ljus: ingen eller bristfällig anslutning till föräldraen- heten (c) OFF: barnenhet avstängd eller igång i läge Musik eller Temperatur- avkänning

11. Kontakt för matning av barnenhet

12. Indikeringslampa för de alkaliska

batteriernas status (a) Blinkande rött ljus: alkaliska bat- terier nästan uttjänta (b)OFF: alkaliska batterier laddade el- ler drift via nätadapter (1) 13 Ljudingång

14. Temperatursensor

15. Knapp för att starta/stänga av/

ställa in funktionen för vaggvisor

16. Knappar för att justera volymen +

18. Ljudkabel (medföljer)

19. Högtalare för återgivning av de

ljud som kommer från föräldraenhe- ten i läget Baby Monitor eller för mu- sik i läget Musik 1,3 Föräldraenhet (som främst fung- erar som mottagare av bilder och ljud) Modell 06627

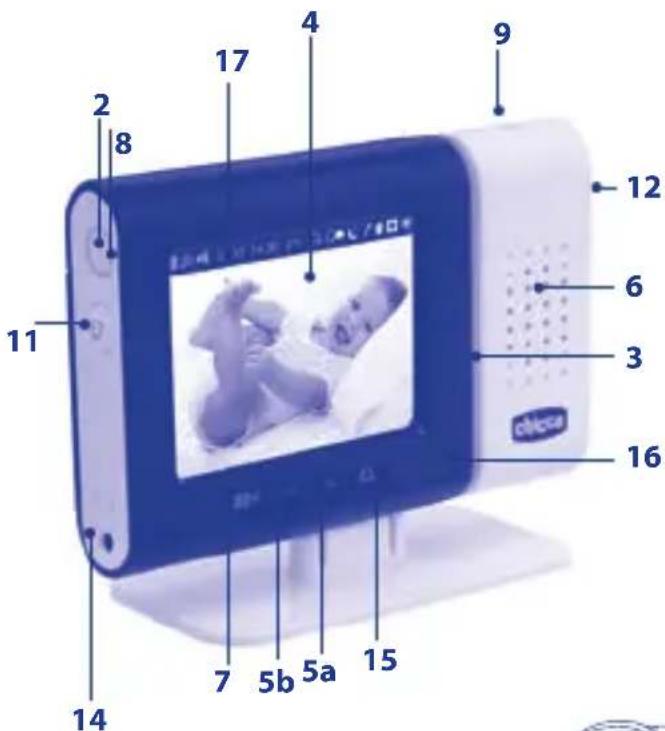

1. Matning via laddningsbart liti-

umjonbatteri 3,7V, 1800mAh (med- följer) eller via nätadapter som växlar 100-240V~, 50/60Hz /6,5V , 550mA

2. Knapp för start/avstängningför lä-

3. Ljusfält för signalering av ljudnivån

på de ljud barnet avger

4. 3 tums pekskärm med färg som vi-

sar en bild av barnet i realtid och an- vänds för hantering av menyn

5. Knappar för justering av volymen

+ (5a), - (5b) i föräldraenhetens hög- talare

6. Inbyggd högtalare som i läget Baby

Monitor återger barnets läten och i läget Gallery återger inspelade filmer. Denna har samtidigt följande extra funktioner: a) Signalerar om anslutningen mellan barn- och föräldraenheten avbryts. Cirka 10 sekunder efter att indike- ringslampan för matning och anslut- ning börjat blinka med ett grönt ljus aktiveras 2 ljudsignaler per sekund. Så fort anslutningen till barnenheten återaktiverats stängs signalen av och indikeringslampan för matning och anslutning börjar lysa med ett fast grönt ljus. b) Signaleringsfunktion när det ladd- ningsbara litiumjonbatteriet är näs- tan urladdat: 1 ljudsignal i sekunden hörs och indikeringslampan för det laddningsbara batteriets status börjar blinka rött. När man startar laddningen av det laddningsbara litiumjonbatteriet stängs ljudsignalen av och indikerings- lampan för batteristatus lyser med ett fast rött ljus tills laddningen slutförts. c) Funktion för signalering av påmin- nelser

7. Knapp för filminspelning

8. Indikeringslampa för matning och

anslutning (a) Fast grönt ljus: ansluten till bar- nenheten (b) Blinkande grönt ljus: ingen eller bristfällig anslutning till barnenheten (c) OFF: föräldraenhet avstängd eller igång i läget Gallery

9. Indikeringslampa för det laddnings-

bara litiumjonbatteriets status (a) Blinkande rött ljus: det laddnings- bara batteriet nästan urladdat (b) Fast rött sken: det laddningsbara batteriet laddas (c) OFF: det laddningsbara batteriet laddat eller drift via nätadaptern vid frånvaro av laddningsbart batteri

10. Lucka till det laddningsbara bat-

11. Knapp för start/avstängning för

12. Knapp för att aktivera kommunika-

tionen mellan förälder-barn (funktio- nen “TALK ”)

13. Litiumjonbatteri 3,7V, 1800mAh

som kan laddas via nätadaptern som växlar 100-240V~, 50/60Hz /6,5V , 550mA

14. Kontakt för matning och/eller

laddning av det laddningsbara liti- umjonbatteriet

15. Knapp för att ta foto

18. Öppning för att sätta fast föräldra-

umjonbatteri 3,7V, 1800mAh (med- följer) eller via nätadapter som växlar 100-240V~, 50/60Hz /6,5V , 550mA

2. Knapp för start/avstängningför lä-

3. Ljusfält för signalering av ljudnivån

på de ljud barnet avger

4. 3 tums pekskärm med färg som vi-

sar en bild av barnet i realtid och an- vänds för hantering av menyn

5. Knappar för justering av volymen

+ (5a), - (5b) i föräldraenhetens hög- talare

6. Inbyggd högtalare som i läget Baby

Monitor återger barnets läten och i läget Gallery återger inspelade filmer. Denna har samtidigt följande extra funktioner: a) Signalerar om anslutningen mellan barn- och föräldraenheten avbryts. Cirka 10 sekunder efter att indike- ringslampan för matning och anslut- ning börjat blinka med ett grönt ljus aktiveras 2 ljudsignaler per sekund. Så fort anslutningen till barnenheten återaktiverats stängs signalen av och indikeringslampan för matning och anslutning börjar lysa med ett fast grönt ljus. b) Signaleringsfunktion när det ladd- ningsbara litiumjonbatteriet är näs- tan urladdat: 1 ljudsignal i sekunden hörs och indikeringslampan för det laddningsbara batteriets status börjar blinka rött. När man startar laddningen av det laddningsbara litiumjonbatteriet stängs ljudsignalen av och indikerings- lampan för batteristatus lyser med ett fast rött ljus tills laddningen slutförts. c) Funktion för signalering av påmin- nelser

7. Knapp för filminspelning

8. Indikeringslampa för matning och

anslutning (a) Fast grönt ljus: ansluten till bar- nenheten (b) Blinkande grönt ljus: ingen eller bristfällig anslutning till barnenheten (c) OFF: föräldraenhet avstängd eller igång i läget Gallery

9. Indikeringslampa för det laddnings-

bara litiumjonbatteriets status (a) Blinkande rött ljus: det laddnings- bara batteriet nästan urladdat (b) Fast rött sken: det laddningsbara batteriet laddas (c) OFF: det laddningsbara batteriet laddat eller drift via nätadaptern vid frånvaro av laddningsbart batteri

10. Lucka till det laddningsbara bat-

11. Knapp för start/avstängning för

12. Knapp för att aktivera kommunika-

tionen mellan förälder-barn (funktio- nen “TALK ”)

13. Litiumjonbatteri 3,7V, 1800mAh

som kan laddas via nätadaptern som växlar 100-240V~, 50/60Hz /6,5V , 550mA

14. Kontakt för matning och/eller

laddning av det laddningsbara liti- umjonbatteriet

15. Knapp för att ta foto

18. Öppning för att sätta fast föräldra-

men (barnenhet) Läget Baby Monitor Musikläge Uppespelning av vaggvisor Uppspelning från musikspelare Läget Temperatur Korrekt anslutning mellan en- heterna (endast i läget Baby Monitor) Förlust av eller utebliven anslut- ning mellan enheterna (endast i läget Baby Monitor) maximal ljudnivå (endast i läget Baby Monitor och i läget Musik under uppspelning av vaggvisor). Lägsta ljudnivå (endast i läget Baby Monitor och i läget Musik under återgivning av vaggvisor). Temperatur som känts av i närheten av barnet Uppspelning från MP3-spelare (endast i läget Musik) Uppspelning av vaggvisor (en- dast i läget Musik)

1.5 Driftsikoner som visas på skär-

men (verktygsfält föräldraenhet) Modalità Baby Monitor12

Modalità Gallery Laddningsbart batteri laddat Medelnivå för laddning av bat- teriet Låg nivå för laddning av batteriet Det laddningsbara batteriet är ur- laddat: föräldraenheten stängs av inom få minuter Korrekt anslutning mellan en- heterna (endast i läget Baby Monitor) Förlust av eller utebliven anslut- ning mellan enheterna (endast i läget Baby Monitor) Datum, tid temperatur (endast i läget Baby Monitor) Zoom 2x aktiv (endast i läget Baby Monitor) Aktivering av funktionen Rös- taktivering (endast i läget Baby Monitor) Påminnelse om sovdags aktiv Påminnelse för kontroll av feber aktiv Påminnelse för matdags aktiv Påminnelse för medicin aktiv Påminnelse för blöjbyte aktiv volym inaktiverad Högsta volymnivå Fotografering pågår (endast i läget Baby Monitor) Filminspelning pågår (endast i läget Baby Monitor) Varaktighet film (endast i läget Gallery)

som sändare av bilder och ljud)

Matning via nätadapter som växlar 100-240V~, 50/60Hz /6,5V , 550mA (1) eller via 4 alkaliska batterier på 1,5V av typen AA /LR6 (medföljer ej) . Vid matning via nätadapter (1): - kontrollera att elsystemets spänning motsvarar vad som anges på etiket- terna på ovannämnda adaptrar; - för in nätadapterns kontakt (1) i tillhörande uttag (11) på sidan av en- heten; - koppla in nätadapterns kontakt i ett lättåtkomligt eluttag. VARNING: - Adapterns sladd kan utgöra en stryp- ningsrisk och ska hållas utom räckhåll för barn. - Inspektera nätadaptrarna (1) regel- bundet: om sladden eller plastdelarna uppvisar tecken på skada ska man inte använda dem utan kontakta en behö- rig tekniker. - Lämna inte nätadaptrarna (1) in- kopplade i eluttagen när apparaterna inte används och/eller när nätadap- trarna (1) inte är anslutna.

2.1.2 Användning - start och inställ-

ning Barnenheten (som främst fungerar som sändare av bilder och ljud) ska placeras cirka 1-1,5 meter från barnet, på en jämn och stabil yta. Se till att rikta mikrofonen (6) och videokame- ran (5) mot barnet. Varning: barnenheten, nätadaptern (1) och tillhörande nätsladd ska hållas utom räckhåll för barnet. Starta/stänga av barnenheten i läget Baby Monitor Om man trycker in knappen för start/ avstängning (2) i cirka 2 sekunder star- tas barnenheten (som främst fungerar som sändare av bilder och ljud). Indikeringslampan för matning och anslutning (9) börjar blinka med ett grönt ljus och displayen (17) visar iko- nen för att signalera att barnenhe- ten försöker ansluta till föräldraenhe- ten. Näranslutning upprättats mellan de två enheterna kommer indikerings- lampan för matning och anslutning (9) och lysa med ett fast grönt sken och på skärmen (17) visas ikonen

man trycker in knappen för start/av- stängning (2) i cirka 2 sekunder slock-12

Påminnelse för matdags aktiv Påminnelse för medicin aktiv Påminnelse för blöjbyte aktiv volym inaktiverad Högsta volymnivå Fotografering pågår (endast i läget Baby Monitor) Filminspelning pågår (endast i läget Baby Monitor) Varaktighet film (endast i läget Gallery)

som sändare av bilder och ljud)

Matning via nätadapter som växlar 100-240V~, 50/60Hz /6,5V , 550mA (1) eller via 4 alkaliska batterier på 1,5V av typen AA /LR6 (medföljer ej) . Vid matning via nätadapter (1): - kontrollera att elsystemets spänning motsvarar vad som anges på etiket- terna på ovannämnda adaptrar; - för in nätadapterns kontakt (1) i tillhörande uttag (11) på sidan av en- heten; - koppla in nätadapterns kontakt i ett lättåtkomligt eluttag. VARNING: - Adapterns sladd kan utgöra en stryp- ningsrisk och ska hållas utom räckhåll för barn. - Inspektera nätadaptrarna (1) regel- bundet: om sladden eller plastdelarna uppvisar tecken på skada ska man inte använda dem utan kontakta en behö- rig tekniker. - Lämna inte nätadaptrarna (1) in- kopplade i eluttagen när apparaterna inte används och/eller när nätadap- trarna (1) inte är anslutna.

2.1.2 Användning - start och inställ-

ning Barnenheten (som främst fungerar som sändare av bilder och ljud) ska placeras cirka 1-1,5 meter från barnet, på en jämn och stabil yta. Se till att rikta mikrofonen (6) och videokame- ran (5) mot barnet. Varning: barnenheten, nätadaptern (1) och tillhörande nätsladd ska hållas utom räckhåll för barnet. Starta/stänga av barnenheten i läget Baby Monitor Om man trycker in knappen för start/ avstängning (2) i cirka 2 sekunder star- tas barnenheten (som främst fungerar som sändare av bilder och ljud). Indikeringslampan för matning och anslutning (9) börjar blinka med ett grönt ljus och displayen (17) visar iko- nen för att signalera att barnenhe- ten försöker ansluta till föräldraenhe- ten. Näranslutning upprättats mellan de två enheterna kommer indikerings- lampan för matning och anslutning (9) och lysa med ett fast grönt sken och på skärmen (17) visas ikonen

man trycker in knappen för start/av- stängning (2) i cirka 2 sekunder slock- nar indikeringslampan för matning och anslutning (9) och barnenheten (som främst fungerar som sändare av bilder och ljud) stängs av. För detaljer om de ikoner som visas på skärmen (17) i läge Baby Monitor, se avsnitt 1.4. Volymreglering + - av högtalaren i barnenheten Med hjälp av knapparna för volymreg- lering + (16a),- (16b) ställer man in vo- lymen för de ljud som avges från för- äldraenheten i det fall man använder funktionen ”Talk” i läget Baby Monitor eller volymen för musiken som avges från barnenheten om man använder läget Musik. Tryck på knapparna +(16a) och – (16b) för att reglera volymen för högtalaren i barnenheten (19) och välj önskad nivå. Enheten har9 olika volymnivåer. Den ljudnivå som ställts in av tillverkaren är 5. Volyminställningen visas på skärmen (17). OBS: Ikonen för reglering av volymen har 5 sektioner. En sektion lyster upp efter att knapparna för volymjuste- ring + (16a) och - (16b) tryckts in två gånger. Om man trycker på knappen “+”(16a) en gång höjs volymen ett steg. Om man trycker på knappen “-“ (16b) en gång sänks volymen ett steg. När man når maximal eller minimal ljudnivå aktiveras en dubbel ljudsignal för att uppmärksamma detta. Nattlampa Det finns en nattlampa (4) på barnen- heten. Nattlampan har dubbel funktion: den14

kan aktiveras vid den lägsta ljusstyr- kan för att hålla barnet tryggt under sömnen eller ställas in till varierande ljusstyrka och användas när barnet somnar. Start/avstängning av nattlampan i lä- get för lägsta ljusstyrka med fast sken eller i läget för varierande ljusstyrka Om man trycker in knappen för start och avstängning i cirka 2 sekunder tänds nattlampan (3) vid den lägsta ljusstyrkan där den lyser med ett fast sken. Om man i detta läge trycker på knap- pen för att tända/släcka nattlampan (3) en gång aktiveras läget med varie- rande ljusstyrka. Ljusstyrkan varierar automatiskt från den högsta till den lägsta nivån. Vid den tolfte minuten förblir ljusstyr- kan konstant vid den lägsta nivån. - 0-4 minuter ➟ ljusstyrkan maximal- medelhög - 4-8 minuter ➟ ljusstyrkan medelhög - 8-12 minuter ➟ ljusstyrkan medel- låg-minimal - över 12 minuter ➟ nattlampan vid lägsta ljusstyrkan och lyser med ett fast sken När läget Varierande ljusstyrka är aktiverat och man trycker på knappen för att tända/släcka nattlampan (3) återgår ljusstyrkan till den lägsta nivån och förblir där. Om man i detta läge återigen trycker på knappen för start/avstängning av nattlampan (3) startar cykeln för va- riation av ljusstyrkan om igen från den högsta nivån. Om man återigen håller knappen för att tända/släcka nattlampan (3) in- tryckt i cirka 2 sekunder släcks natt- lampan, oavsett om den är aktiverad i läget med lägsta ljusstyrka eller om den är i läget med varierande ljus- styrka. När barnenheten (som främst fung- erar som sändare av bilder och ljud) matas via de alkaliska batterierna släcks ljuset automatiskt som ett sätt att spara energi. Detta sker efter 5 minuter om lampan är aktiverad i det konstanta läget vid den lägsta ljus- styrkan alternativt efter cykelns slut om lampan är aktiverad i läget med varierande ljusstyrka. Om barnenheten (som främst fung- erar som sändare av bilder och ljud) matas via nätadaptern (1) förblir nattlampan tänd i båda lägena tills man återigen trycker in knappen (3) i 2 sekunder. Nattlampan kan alltid aktiveras oav- sett om barnenheten är avstängd eller om den är igång i något läge. Starta/stänga av barnenheten i läget Musik Uppspelning av vaggvisor Barnenheten kan spela upp 6 olika vaggvisor för att lugna barnet. Tryck in knappen för att starta/stänga av/ställa in funktionen för vaggvisor (15) i ca 2 sekunder. Barnenheten kommer att börja spela upp de lagrade vaggvisorna i ordningsföljd och på skärmen visas ikonen med den siff- ra som motsvarar den aktuella vagg- visan . Om barnenheten redan är i musikläget och ansluten till en MP3- spelare (medföljer ej) räcker det att ta ut ljudkabeln (18) (medföljer) från ljudingången (13) på barnenheten för att aktivera funktionen för vaggvisor. VARNING: man kan inte aktivera funk- tionen för vaggvisor om barnenheten är i drift med läget Baby Monitor. Tryck på knappen för att starta/stänga av/ställa in funktionen för vaggvisor (15) en gång för att välja önskad vagg- visa. Siffran som motsvarar den melo- di som spelas upp ändras automatiskt. Se avsnittet ‘Volymreglering + - för högtalaren i barnenheten’ för anvis- ningar om hur man reglerar volymen för vaggvisorna. Varning: om man under uppspelning- en av vaggvisor ansluter ljudkabelns kontakt (18) (medföljer) till ljudin- gången (13) på barnenheten inaktive- ras vaggvisorna, ikonerna tänds på skärmen och musiken från MP3-spela- ren (medföljer ej) spelas upp, förutsatt att denna är igång och ansluten via ljudkabelns andra ände (18). Tryck in knappen för att starta/stänga av/ställa in funktionen för vaggvisor (15) i cirka 2 sekunder för att stänga av funktionen för vaggvisor. Barnenheten stängs av. När man stänger av uppspelningen av vaggvisor och sedan startar den igen påbörjas uppspelningen där den tidi- gare avslutades. Uppspelning via musikspelare (med- följer ej) Man kan spela upp musik som lagrats på en extern spelare (medföljer ej) via högtalarna i barnenheten (19). VARNING: man kan inte spela upp musik om barnenheten är i drift med läget Baby Monitor. Starta musikspelaren och reglera vo- lymen. Anslut de två kontakterna på ljudka- beln (medföljer) till ljudutgången på musikspelaren och ljudingången (13) på barnenheten. Placera barnenheten14

tryckt i cirka 2 sekunder släcks natt- lampan, oavsett om den är aktiverad i läget med lägsta ljusstyrka eller om den är i läget med varierande ljus- styrka. När barnenheten (som främst fung- erar som sändare av bilder och ljud) matas via de alkaliska batterierna släcks ljuset automatiskt som ett sätt att spara energi. Detta sker efter 5 minuter om lampan är aktiverad i det konstanta läget vid den lägsta ljus- styrkan alternativt efter cykelns slut om lampan är aktiverad i läget med varierande ljusstyrka. Om barnenheten (som främst fung- erar som sändare av bilder och ljud) matas via nätadaptern (1) förblir nattlampan tänd i båda lägena tills man återigen trycker in knappen (3) i 2 sekunder. Nattlampan kan alltid aktiveras oav- sett om barnenheten är avstängd eller om den är igång i något läge. Starta/stänga av barnenheten i läget Musik Uppspelning av vaggvisor Barnenheten kan spela upp 6 olika vaggvisor för att lugna barnet. Tryck in knappen för att starta/stänga av/ställa in funktionen för vaggvisor (15) i ca 2 sekunder. Barnenheten kommer att börja spela upp de lagrade vaggvisorna i ordningsföljd och på skärmen visas ikonen med den siff- ra som motsvarar den aktuella vagg- visan . Om barnenheten redan är i musikläget och ansluten till en MP3- spelare (medföljer ej) räcker det att ta ut ljudkabeln (18) (medföljer) från ljudingången (13) på barnenheten för att aktivera funktionen för vaggvisor. VARNING: man kan inte aktivera funk- tionen för vaggvisor om barnenheten är i drift med läget Baby Monitor. Tryck på knappen för att starta/stänga av/ställa in funktionen för vaggvisor (15) en gång för att välja önskad vagg- visa. Siffran som motsvarar den melo- di som spelas upp ändras automatiskt. Se avsnittet ‘Volymreglering + - för högtalaren i barnenheten’ för anvis- ningar om hur man reglerar volymen för vaggvisorna. Varning: om man under uppspelning- en av vaggvisor ansluter ljudkabelns kontakt (18) (medföljer) till ljudin- gången (13) på barnenheten inaktive- ras vaggvisorna, ikonerna tänds på skärmen och musiken från MP3-spela- ren (medföljer ej) spelas upp, förutsatt att denna är igång och ansluten via ljudkabelns andra ände (18). Tryck in knappen för att starta/stänga av/ställa in funktionen för vaggvisor (15) i cirka 2 sekunder för att stänga av funktionen för vaggvisor. Barnenheten stängs av. När man stänger av uppspelningen av vaggvisor och sedan startar den igen påbörjas uppspelningen där den tidi- gare avslutades. Uppspelning via musikspelare (med- följer ej) Man kan spela upp musik som lagrats på en extern spelare (medföljer ej) via högtalarna i barnenheten (19). VARNING: man kan inte spela upp musik om barnenheten är i drift med läget Baby Monitor. Starta musikspelaren och reglera vo- lymen. Anslut de två kontakterna på ljudka- beln (medföljer) till ljudutgången på musikspelaren och ljudingången (13) på barnenheten. Placera barnenheten och musikspelaren utom barnets räck- håll, på en plan och stabil yta. Tryck in knappen för att starta/stänga av/ställa in funktionen för vaggvisor (15) i ca 2 sekunder. Barnenheten kommer automatiskt att spela upp den musik som finns lagrad i den externa musikläsaren och på skär- men visas ikonen . Om barnenheten redan är i musikläget och spelar upp vaggvisor räcker det att ansluta ljud- kabeln (18) (medföljer) som redan är ansluten till spelaren, till ljudingången (13) på barnenheten för att aktivera uppspelning via MP3-spelare. Varning: Använd funktionerna i MP3- spelaren för att välja vilka låtar du vill spela upp och för att justera volymen. Man kan inte välja låtar för uppspel- ning och justera volymen via knap- parna på barnenheten. Varning: Se till att reglera volymen för den externa musikspelaren till en måttlig nivå innan du ansluter till bar- nenheten. Varning: Om musikspelaren är av- stängd ger högtalaren på barnenheten inte ifrån sig några ljud. Varning: Artsana S.p.A. avsäger sig allt ansvar för eventuella skador och fel- funktioner vad gäller musikspelaren. Varning: Om man under uppspelning via MP3-spelare (medföljer ej) kopp- lar ur kontakten på ljudkabeln (18 (medföljande) från ljudingången (13) på barnenheten inaktiveras spelarens musik, de vaggvisor som sparats i barnenheten spelas upp automatiskt och på skärmen visas ikonen med den siffra som motsvarar den vaggvisa som spelas upp

Tryck in knappen för att starta/stänga av/ställa in funktionen för vaggvisor (13) i cirka 2 sekunder för att stänga av16

uppspelningen av musik. Barnenheten stängs av. För detaljer om de ikoner som visas på skärmen (17) i läge Musik, se avsnitt

Termometer På baksidan av barnenheten sitter en termometer (14) som känner av tem- peraturen i rummet. Temperaturen visas på skärmen (17) på barnenheten i lägena Baby Monitor, Musik och Tem- peraturavkänning och på föräldraen- hetens skärm (4) endast i läget Baby Monitor. Vid värden på under 16 ⁰C och över 26 ⁰C börjar temperatursiffrorna att blin- ka. I sådant fall bör man reglera tempe- raturnivån i barnets sovrum. För att värdet ska kunna kännas av på ett tillförlitligt sätt ska man se till att sensorn (14) placerad på baksidan är positionerad i ett fritt utrymme och att den inte är i kontakt med andra föremål och ytor. Viktigt: Termometern (14) på barnen- heten ska betraktas som en indikativt instrument för avkänning av tempera- turen i barnets rum och inte som ett medicinskt instrument. Starta/stänga av barnenheten i läget Temperaturavkänning Barnenheten kan även fungera enbart som en temperaturavkännare. Om man trycker in knappen för start/av- stängning (2) en gång sätts barnenhe- ten igång i läget Temperatur och skär- men (17) visar temperaturen i rummet °C. Vid värden på under 16⁰C och över 26⁰C börjar temperatursiffrorna att blinka. I sådant fall bör man reglera temperaturnivån i barnets sovrum. Om man trycker in knappen (2) en gång stängs barnenheten av. För detaljer om de ikoner som visas på skärmen (17) i läge Temperaturavkän- ning, se avsnitt 1.4. Indikeringslampor för drift

• Indikeringslampan för matning och anslutning (9) signalerar 3 olika saker: - Fast grön: apparaten är aktiverad i lä- get Baby Monitor och korrekt ansluten till föräldraenheten. - Blinkande grön: förlorad eller saknad anslutning till föräldraenheten i läge Baby Monitor. Samtidigt visas ikonen på skärmen. När anslutningen till föräldraenheten etablerats igen lyser indikeringslampan (9) med ett fast grönt ljus och på skärmen (17) visas ikonen OBS: När man startar barnenheten gör den en kanalsökning inför anslutningen till föräldraenheten varför indikeringslampan (9) blinkar med ett grönt ljus och skärmen visar ikonen tills en anslutning etablerats. -Avstängd: apparaten är avstängd el- ler fungerar i läge Musik eller Tempe- raturavkänning.

• Indikeringslampan för de alkaliska batteriernas status (12) signalerar 2 olika saker: - Blinkande röd: alkaliska batterier nästan urladdade. -Avstängd: alkaliska batterierna lad- dade eller drift via nätadapter (1). Mörkerfunktion Om det rum i vilket barnenheten är placerad blir mörkt eller om ljuset i det blir svagare aktiverar den fo- tokänsliga sensorn (8) automatiskt belysningssystemet med infraröda strålar (7) så att man kan se barnet även när det inte finns så mycket ljus i rummet. Varning: När mörkerfunktionen är ak- tiverad ändras färgerna för de bilder som visas på föräldraenhetens skärm (4) och om det är mörkt blir bilderna svartvita. Detta är normalt. Justering digital zoom Man kan förstora bilden av barnet ge- nom att aktivera digital zoom på bar- nenhetens videokamera (5). Zoomfunktionen aktiveras från hu- vudmenyn på föräldraenheten i läget Baby Monitor. När zoomfunktionen är aktiv visas ikonen på föräldra- enhetens skärm (4). Se avsnitt 3.2.3 för detaljer.

2.2 Föräldraenhet (som främst funge-

rar som mottagare av bilder och ljud)

2.2.1 Matning och laddning

Matning via laddningsbart litiumjon- batteri 3,7V, 1800mAh (13) (medföl- jer) eller via nätadapter som växlar 100-240V~, 50/60Hz /6,5V

550mA (1). VARNING: Det laddningsbara batte- riet får endast laddas via medföljande nätadapter (1) och det kan laddas både med föräldraenheten påslagen och avstängd. Vid matning med nätadapter (1) el- ler vid laddning av laddningsbart liti- umjonbatteri: - kontrollera att elsystemets spänning motsvarar vad som anges på etiket- terna på adaptrarna; - för in nätadapterns kontakt (1) i tillhörande uttag (14) på sidan av en- heten; - koppla in nätadapterns kontakt i ett lättåtkomligt eluttag.16

blinka. I sådant fall bör man reglera temperaturnivån i barnets sovrum. Om man trycker in knappen (2) en gång stängs barnenheten av. För detaljer om de ikoner som visas på skärmen (17) i läge Temperaturavkän- ning, se avsnitt 1.4. Indikeringslampor för drift

• Indikeringslampan för matning och anslutning (9) signalerar 3 olika saker: - Fast grön: apparaten är aktiverad i lä- get Baby Monitor och korrekt ansluten till föräldraenheten. - Blinkande grön: förlorad eller saknad anslutning till föräldraenheten i läge Baby Monitor. Samtidigt visas ikonen på skärmen. När anslutningen till föräldraenheten etablerats igen lyser indikeringslampan (9) med ett fast grönt ljus och på skärmen (17) visas ikonen OBS: När man startar barnenheten gör den en kanalsökning inför anslutningen till föräldraenheten varför indikeringslampan (9) blinkar med ett grönt ljus och skärmen visar ikonen tills en anslutning etablerats. -Avstängd: apparaten är avstängd el- ler fungerar i läge Musik eller Tempe- raturavkänning.

• Indikeringslampan för de alkaliska batteriernas status (12) signalerar 2 olika saker: - Blinkande röd: alkaliska batterier nästan urladdade. -Avstängd: alkaliska batterierna lad- dade eller drift via nätadapter (1). Mörkerfunktion Om det rum i vilket barnenheten är placerad blir mörkt eller om ljuset i det blir svagare aktiverar den fo- tokänsliga sensorn (8) automatiskt belysningssystemet med infraröda strålar (7) så att man kan se barnet även när det inte finns så mycket ljus i rummet. Varning: När mörkerfunktionen är ak- tiverad ändras färgerna för de bilder som visas på föräldraenhetens skärm (4) och om det är mörkt blir bilderna svartvita. Detta är normalt. Justering digital zoom Man kan förstora bilden av barnet ge- nom att aktivera digital zoom på bar- nenhetens videokamera (5). Zoomfunktionen aktiveras från hu- vudmenyn på föräldraenheten i läget Baby Monitor. När zoomfunktionen är aktiv visas ikonen på föräldra- enhetens skärm (4). Se avsnitt 3.2.3 för detaljer.

2.2 Föräldraenhet (som främst funge-

rar som mottagare av bilder och ljud)

2.2.1 Matning och laddning

Matning via laddningsbart litiumjon- batteri 3,7V, 1800mAh (13) (medföl- jer) eller via nätadapter som växlar 100-240V~, 50/60Hz /6,5V

550mA (1). VARNING: Det laddningsbara batte- riet får endast laddas via medföljande nätadapter (1) och det kan laddas både med föräldraenheten påslagen och avstängd. Vid matning med nätadapter (1) el- ler vid laddning av laddningsbart liti- umjonbatteri: - kontrollera att elsystemets spänning motsvarar vad som anges på etiket- terna på adaptrarna; - för in nätadapterns kontakt (1) i tillhörande uttag (14) på sidan av en- heten; - koppla in nätadapterns kontakt i ett lättåtkomligt eluttag. Varning - Adapterns sladd (1) kan utgöra en strypningsrisk och ska hållas utom räckhåll för barn. - Inspektera nätadaptrarna (1) regel- bundet: om sladden eller plastdelarna uppvisar tecken på skada ska man inte använda dem utan kontakta en behö- rig tekniker. - Lämna inte nätadaptrarna (1) in- kopplade i eluttagen när apparaterna inte används och/eller när nätadap- trarna (1) inte är anslutna.

2.2.2 Användning - start och inställ-

ning Start/avstängning av föräldraenhet (som främst fungerar som mottagare av bilder och ljud) i läget Baby Monitor Om man trycker in knappen för start/ avstängning (2) i cirka 2 sekunder star- tas föräldraenheten (som främst fung- erar som mottagare av bilder och ljud) i läget Baby Monitor. Indikeringslampan för matning och anslutning (8) börjar blinka med ett grönt ljus och skärmen (4) visar först logotypen för Chicco en kort stund, och därefter ikonen för att signalera att föräldraenheten försöker ansluta till barnenheten. När en anslutning mellan de två enheterna upprättats kommer indikeringslampan för mat- ning och anslutning (8) att börja lysa med ett fast grönt sken och på skär- men (4) visas ikonen och den bild som barnenhetens videokamera (5) fångar av barnet, i realtid. Man kan fotografera eller filma de finaste ögonblicken, hantera kontakt- listan, ställa in aktuell datum och tid, ställa in och aktivera de 5 tillgängliga18

påminnelserna, aktivera zoomfunk- tionen, röstaktiveringsfunktionen och övervaka temperaturen i barnets rum. Om man trycker in knappen (2) i cirka 2 sekunder, tills indikeringslampan för matning och anslutning (8) slocknar, stängs föräldraenheten (som främst fungerar som mottagare av bilder och ljud) av. Vid start och avstängning av föräldra- enheten i läget Baby Monitor aktive- ras en längre ljudsignal. Starta/stänga av föräldraenheten i läget Gallery Om man trycker in knappen för start/ avstängning (11) i cirka 2 sekunder startas föräldraenheten i läget Gal- lery. Efter att logotypen för Chicco vi- sats en kort stund kommer det aktuel- la lägets verktygsfält och huvudmeny att visas på skärmen. Man kan hantera kontaktlistan, ställa in och aktivera de 5 tillgängliga påminnelserna och titta på de foto och filmsekvenser som spa- rats i läget Baby Monitor. VARNING: I läget Gallery kan man inte se bild av barnet i realtid eftersom det inte förekommer någon anslutning mellan föräldraenhet och barnenhet. Om man håller in knappen (11) under 2 sekunder stängs föräldraenheten av. Vid start och avstängning av föräld- raenheten i läget Gallery aktiveras en kort ljudsignal. Inställning av volymen + - för högta- laren i föräldraenheten I läge Baby Monitor justerar volym- knapparna + (5a) och – (5b) ljudnivån på de ljud som kommer från barnen- heten, medan de i läget Gallery juste- rar volymen på de inspelade filmsek- venserna. Tryck på knapparna + (5a) och – (5b) för att reglera volymen för högtalaren i föräldraenheten (6) och välj önskad nivå. Enheten har 10 olika volymnivåer. Den ljudnivå som ställts in av tillverkaren är 5. Om man trycker på knappen “+”(5a) en gång höjs volymen ett steg. Om man trycker på knappen “-” (5b) sänks volymen ett steg.Volyminställ- ningen visas på skärmen (4). Enheten sparar den volyminställning som tidigare användes, även efter att enheten stängs av och startas igen. OBS: Ikonen för reglering av volymen har 5 sektioner: en sektion tänds/ släcks efter två tryck på knappen + (5a) / - (5b). Varje gång man höjer el- ler sänker volymen ett steg aktiveras en ljudsignal. När man når maximal el- ler minimal ljudnivå aktiveras en dub- bel ljudsignal för att uppmärksamma detta. Reglering av ljusstyrkan för skärmen på föräldraenheten Man kan justera ljusstyrkan på föräld- raenhetens skärm (4) via dess huvud- meny i läget Baby Monitor. Det finns 7 nivåer för ljusstyrka.Se avsnitt 3.2.2 för detaljer om justering. Hantering av kontaktlista Man kan fylla i och använda sig av kontaktlistan via föräldraenhetens huvudmeny, både i läge Baby Monitor och Gallery. För detaljer gällande hantering av kon- taktlistan, se avsnitt 3.2.5 Funktionen Talk för kommunikation mellan förälder och barn Med hjälp av funktionen Talk kan för- äldrarna kommunicera med barnet, förutsatt att läget Baby Monitor är aktiverat. Tryck på knappen (12) och prata i närheten av mikrofonen (16) på föräldraenheten. När denna funktion är aktiverad kan man inte via föräld- raenheten höra ljud som kommer från barnenheten. VARNING: När man använder funktio- nen ”Talk” ska man undvika att prata för nära mikrofonen på föräldraenhe- ten (16) i syfte att undvika att de ljud som når barnet är alltför intensiva. VARNING: Tryck inte på knappen (12) när de två enheterna är placerade i samma rum eller mindre än 3 meter från varandra; det kan orsaka brus och oljud. Ljudaktiveringsfunktion När föräldraenheten används i läget Baby Monitor kan man välja om sänd- ningen ska vara konstant eller rös- taktiveras. Röstaktiveringsfunktionen aktiveras via menyn i föräldraenheten. När intensiteten på de ljud som av- känns av mikrofonen (6) i barnenheten överstiger den gräns tillverkaren ställt in kommer en bild av barnet att visas i realtid på skärmen (4) och föräldraen- hetens högtalare (6)aktiveras. När det förekommer ljud med intensitet un- derstigande ovannämnda gränsvärde avbryts visning av barnet på skärmen (4) och högtalaren (6) inaktiveras. När denna funktion aktiveras visas ikonen på skärmen. För detaljer om ak- tivering, se avsnitt 3.2.1 Funktionen fotografering och fotogal- leri Med hjälp av funktionen Fotogra- fering kan man spara de bästa bilderna på barnet när enheterna är anslutna och är i läge Baby Monitor. För att spara en bild som tagits med18

Tryck på knapparna + (5a) och – (5b) för att reglera volymen för högtalaren i föräldraenheten (6) och välj önskad nivå. Enheten har 10 olika volymnivåer. Den ljudnivå som ställts in av tillverkaren är 5. Om man trycker på knappen “+”(5a) en gång höjs volymen ett steg. Om man trycker på knappen “-” (5b) sänks volymen ett steg.Volyminställ- ningen visas på skärmen (4). Enheten sparar den volyminställning som tidigare användes, även efter att enheten stängs av och startas igen. OBS: Ikonen för reglering av volymen har 5 sektioner: en sektion tänds/ släcks efter två tryck på knappen + (5a) / - (5b). Varje gång man höjer el- ler sänker volymen ett steg aktiveras en ljudsignal. När man når maximal el- ler minimal ljudnivå aktiveras en dub- bel ljudsignal för att uppmärksamma detta. Reglering av ljusstyrkan för skärmen på föräldraenheten Man kan justera ljusstyrkan på föräld- raenhetens skärm (4) via dess huvud- meny i läget Baby Monitor. Det finns 7 nivåer för ljusstyrka.Se avsnitt 3.2.2 för detaljer om justering. Hantering av kontaktlista Man kan fylla i och använda sig av kontaktlistan via föräldraenhetens huvudmeny, både i läge Baby Monitor och Gallery. För detaljer gällande hantering av kon- taktlistan, se avsnitt 3.2.5 Funktionen Talk för kommunikation mellan förälder och barn Med hjälp av funktionen Talk kan för- äldrarna kommunicera med barnet, förutsatt att läget Baby Monitor är aktiverat. Tryck på knappen (12) och prata i närheten av mikrofonen (16) på föräldraenheten. När denna funktion är aktiverad kan man inte via föräld- raenheten höra ljud som kommer från barnenheten. VARNING: När man använder funktio- nen ”Talk” ska man undvika att prata för nära mikrofonen på föräldraenhe- ten (16) i syfte att undvika att de ljud som når barnet är alltför intensiva. VARNING: Tryck inte på knappen (12) när de två enheterna är placerade i samma rum eller mindre än 3 meter från varandra; det kan orsaka brus och oljud. Ljudaktiveringsfunktion När föräldraenheten används i läget Baby Monitor kan man välja om sänd- ningen ska vara konstant eller rös- taktiveras. Röstaktiveringsfunktionen aktiveras via menyn i föräldraenheten. När intensiteten på de ljud som av- känns av mikrofonen (6) i barnenheten överstiger den gräns tillverkaren ställt in kommer en bild av barnet att visas i realtid på skärmen (4) och föräldraen- hetens högtalare (6)aktiveras. När det förekommer ljud med intensitet un- derstigande ovannämnda gränsvärde avbryts visning av barnet på skärmen (4) och högtalaren (6) inaktiveras. När denna funktion aktiveras visas ikonen på skärmen. För detaljer om ak- tivering, se avsnitt 3.2.1 Funktionen fotografering och fotogal- leri Med hjälp av funktionen Fotogra- fering kan man spara de bästa bilderna på barnet när enheterna är anslutna och är i läge Baby Monitor. För att spara en bild som tagits med videokameran och visats på skärmen ska man trycka på knappen Ta foto (15): ikonen visas på skärmen (4) under ett par sekunder. Om det inte nns minnesutrymme i föräldraenheten kommer medde- landet ”FULL MEMORY” att visas på skärmen (4) och fotot kan inte sparas. Vi rekommenderar att man raderar sparade foto eller filmer genom att sätta igång föräldraenheten i läget Gallery. Se avsnitt 4.2.1 och 4.2.2 för detaljer. Man kan bara titta på de spa- rade fotografierna när föräldraenhe- ten är i läge Gallery. Se avsnitt 4.2.1. för detaljer. Funktionen Filminspelning och Film- galleri Med hjälp av funktionen Filminspel- ning kan man spara de bästa ögon- blicken med barnet när enheterna är anslutna och är i läge Baby Monitor. För att starta inspelning av de bästa ögonblicken som visats på skärmen ska man trycka på knappen för filmin- spelning (7). I verktygsfältet (17) visas ikonen •REC som talar om att inspelning pågår. För att avbryta inspelningen ska man trycka på knappen filminspelning (7) igen och ikonen •REC försvinner från verktygsfältet (17).20

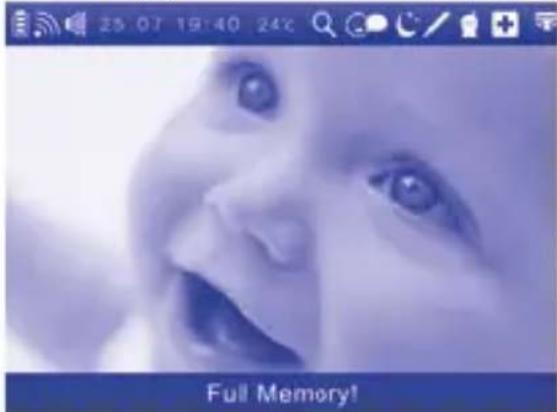

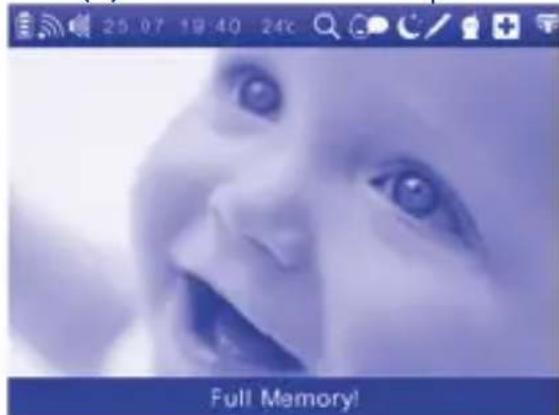

Om det inte nns minnesutrymme i föräldraenheten kommer meddelan- det ”FULL MEMORY” att visas på skär- men (4) och filmen kan inte sparas. Vi rekommenderar att man raderar sparade foto eller filmer genom att sätta igång föräldraenheten i läget Gallery. Se avsnitt 4.2.1 och 4.2.2 för detaljer. De filmer som sparats i det interna minnet kan endast visas när föräldra- enheten är i läget Gallery. Se avsnitt 4.2.2 för detaljer. Indikeringslampor och ljudsignaler för drift

• Indikeringslampan för matning och anslutning (8) signalerar 3 olika saker: - Fast grön: apparaten är aktiverad i lä- get Baby Monitor och korrekt ansluten till barnenheten. - Blinkande grön: förlorad eller saknad anslutning till barnenheten i läge Baby Monitor. Samtidigt försvinner bilden på barnet från skärmen (4), ikonen visas och efter cirka 10 sekunder hörs 2 ljudsig- naler i sekunden. När anslutningen till barnenheten etablerats igen stängs ljudsignalen av och displayen (4) visar ikonen samtidigt som indikerings- lampan (8) lyser med ett fast grönt ljus. OBS: När man startar föräldraenheten gör den en kanalsökning inför anslut- ningen till barnenheten varför indike- ringslampan (8) blinkar med ett grönt ljus och skärmen visar ikonen tills en anslutning etablerats. -Avstängd: apparaten avstängd eller igång i läget Gallery.

• Indikeringslampan (9) för det ladd- ningsbara litiumjonbatteriets status signalerar 3 olika saker: - Blinkande röd: det laddningsbara batteriet (13) är nästan urladdat. Samtidigt visar skärmen (4) ikonen för urladdat batteri och en ljudsignal i sekunden hörs. Om man vill fortsätta att använda enheten bör man ladda om det ladd- ningsbara litiumjonbatteriet (13), annars upphör enheten att fung- era. Ladda om det laddningsbara litiumjonbatteriet (13) genom att ansluta nätadaptern (1) till kontakten för matning och laddning (14) på för- äldraenheten. När laddningen startar stängs ljudsignalen av. - Fast röd: det laddningsbara batteriet (13) laddas. Samtidigt visas batteriikonen med de interna sektionerna upplysta på skärmen (4). Låt batteriet laddas tills indikeringslampan (9) släcks och tills ikonen slutar blinka på displayen. Man kan använda föräldraenheten för att övervaka barnet även under tiden det laddningsbara batteriet laddas, men det tar då längre tid för batteriet att laddas om helt. -Avstängd: det laddningsbara batte- riet laddat eller drift via nätadaptern (1) vid frånvaro av laddningsbart bat- teri.

• Ljusfältet för signalering av nivån för de ljud barnet avger (3) tänds från mitten och ut mot kanterna och signalerar de 3 nivåer av intensitet som finns för det ljud som registreras av mikrofonen (6) på barnenheten (som främst fungerar som sändare av bilder och ljud). Gör det möjligt för föräldrar att över- vaka det ljud barnet avger även när volymen på föräldraenhetens högta- lare stängs av. lysdioden i mitten tänds om de ljud barnet avger är relativt låga. 3 lysdioder tänds om de ljud barnet avger är medelhöga. 5 lysdioder tänds om de ljud barnet avger är relativt höga. Visa den temperatur termometern på barnenheten känt av I läget Baby Monitor visar föräldraen- hetens skärm (4) den temperatur som sensorn (14) på barnenheten känt av, förutsatt att de två enheterna är an- slutna. Vid värden på under 16 ⁰C och över 26 ⁰C börjar temperatursiffrorna att blinka. I sådant fall bör man reglera temperaturnivån i barnets sovrum. Inställning och signalering av påmin- nelse För att göra det lättare att organisera sin dag kan man i föräldraenheten ställa in 5 ljudpåminnelser för mat- dags, feberkontroll, medicin, blöjbyte och sovdags. Denna funktion finns till- gänglig både när apparaten används i läget Baby Monitor och Gallery. När man ställt in och aktiverat påmin-20

OBS: När man startar föräldraenheten gör den en kanalsökning inför anslut- ningen till barnenheten varför indike- ringslampan (8) blinkar med ett grönt ljus och skärmen visar ikonen tills en anslutning etablerats. -Avstängd: apparaten avstängd eller igång i läget Gallery.

• Indikeringslampan (9) för det ladd- ningsbara litiumjonbatteriets status signalerar 3 olika saker: - Blinkande röd: det laddningsbara batteriet (13) är nästan urladdat. Samtidigt visar skärmen (4) ikonen för urladdat batteri och en ljudsignal i sekunden hörs. Om man vill fortsätta att använda enheten bör man ladda om det ladd- ningsbara litiumjonbatteriet (13), annars upphör enheten att fung- era. Ladda om det laddningsbara litiumjonbatteriet (13) genom att ansluta nätadaptern (1) till kontakten för matning och laddning (14) på för- äldraenheten. När laddningen startar stängs ljudsignalen av. - Fast röd: det laddningsbara batteriet (13) laddas. Samtidigt visas batteriikonen med de interna sektionerna upplysta på skärmen (4). Låt batteriet laddas tills indikeringslampan (9) släcks och tills ikonen slutar blinka på displayen. Man kan använda föräldraenheten för att övervaka barnet även under tiden det laddningsbara batteriet laddas, men det tar då längre tid för batteriet att laddas om helt. -Avstängd: det laddningsbara batte- riet laddat eller drift via nätadaptern (1) vid frånvaro av laddningsbart bat- teri.

• Ljusfältet för signalering av nivån för de ljud barnet avger (3) tänds från mitten och ut mot kanterna och signalerar de 3 nivåer av intensitet som finns för det ljud som registreras av mikrofonen (6) på barnenheten (som främst fungerar som sändare av bilder och ljud). Gör det möjligt för föräldrar att över- vaka det ljud barnet avger även när volymen på föräldraenhetens högta- lare stängs av. lysdioden i mitten tänds om de ljud barnet avger är relativt låga. 3 lysdioder tänds om de ljud barnet avger är medelhöga. 5 lysdioder tänds om de ljud barnet avger är relativt höga. Visa den temperatur termometern på barnenheten känt av I läget Baby Monitor visar föräldraen- hetens skärm (4) den temperatur som sensorn (14) på barnenheten känt av, förutsatt att de två enheterna är an- slutna. Vid värden på under 16 ⁰C och över 26 ⁰C börjar temperatursiffrorna att blinka. I sådant fall bör man reglera temperaturnivån i barnets sovrum. Inställning och signalering av påmin- nelse För att göra det lättare att organisera sin dag kan man i föräldraenheten ställa in 5 ljudpåminnelser för mat- dags, feberkontroll, medicin, blöjbyte och sovdags. Denna funktion finns till- gänglig både när apparaten används i läget Baby Monitor och Gallery. När man ställt in och aktiverat påmin- nelserna visas motsvarande ikoner på displayen. För detaljer om aktivering, se avsnitt

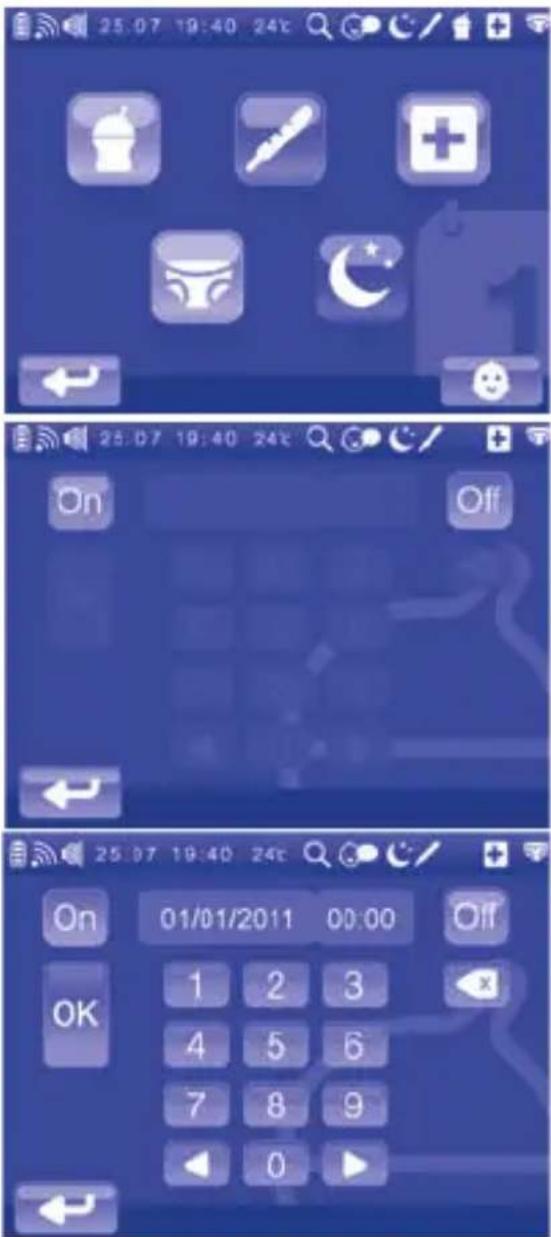

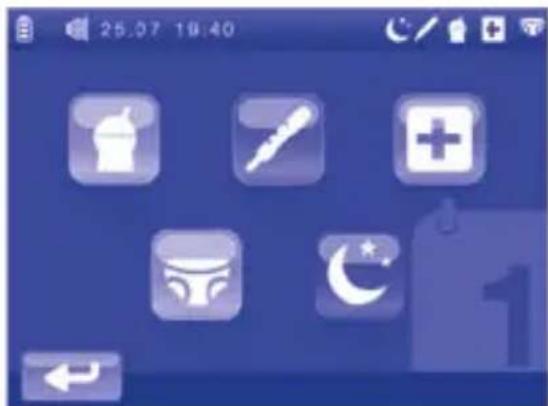

När man aktiverat en påminnelse på- börjas en nedräkning tills en ljudsignal aktiveras. Ljudsignalen kombineras med att den ikon som tillhör vald påminnelse blinkar på displayen. Ljud- signalen varar i 10 sekunder, därefter följer 5 minuters paus under vilken ikonen fortsätter att blinka. Denna cykel fortsätter tills påminnelsen in- aktiveras genom att man trycker var- somhelst på skärmen (4). Förflyttning och upphängning av för- äldraenheten För att förflytta eller hänga upp för- äldraenheten på väggen ska man av- lägsna basen (19) genom att försiktigt dra den utåt (FIG. 9) . VARNING: efter avlägsnande ska man se till att basen (19) placeras utom räckhåll för barnet. VARNING: häng upp föräldraenheten på en höjd där den är utom räckhåll för barnet. VARNING: vi rekommenderar att för- äldraenheten inte lämnas oövervakad när den är upphängd. VARNING: när den är upphängd re- kommenderar vi att föräldraenheten endast matas med litiumjonbat- teri (13) för att undvika att kabeln till nätadaptern (1) blir hängande i luften och därmed utgör en fara för barnet. VARNING: vi rekommenderar att man inte låter föräldraenheten sitta uppe under laddning av litiumjonbatteriet (13).22

3. Användning av menyn i föräldraen-

heten i läget Baby Monitor:

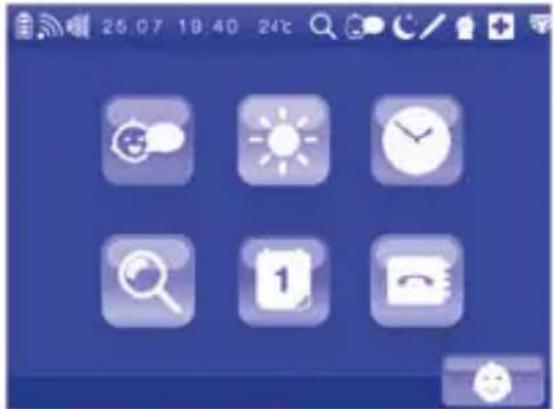

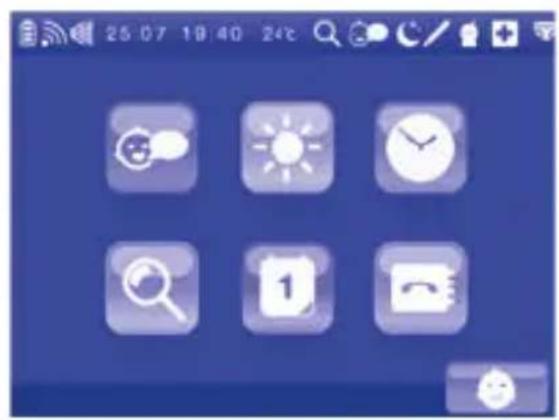

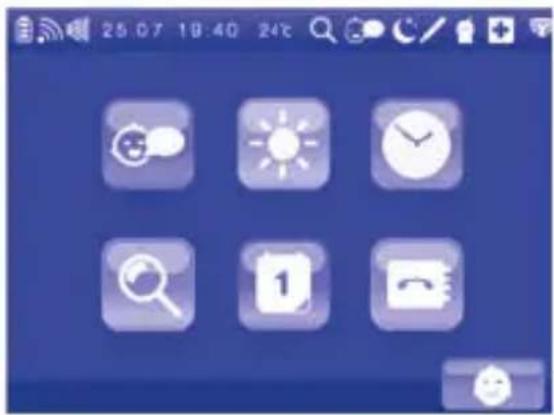

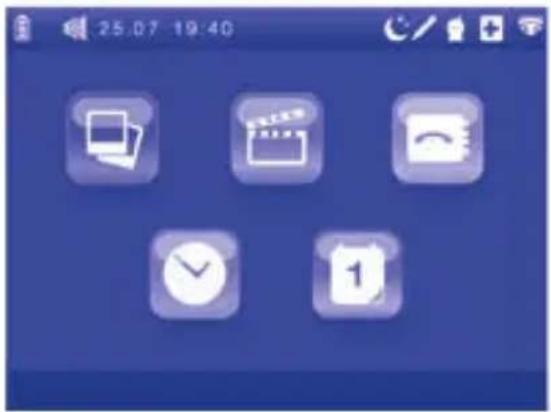

3.1 Åtkomst till huvudmenyn

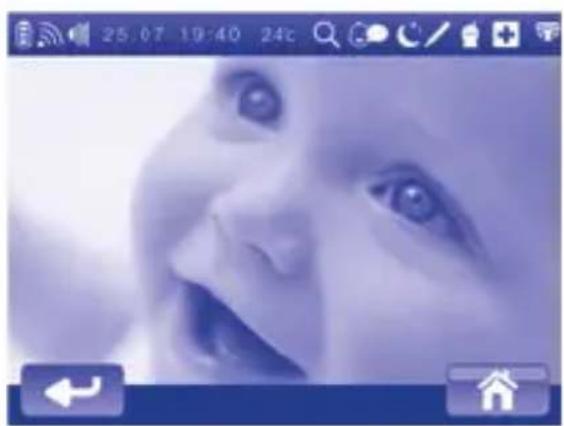

När enheterna är aktiva i läget Baby Monitor visas den bild barnenhetens videokamera (5) tagit på föräldraen- hetens skärm (4). Om man rör vid pekskärmen (4) visas ikonerna och . Om man rör vid ikonen åter- går man till att visa den bild barnen- hetens videokamera (5) tagit på hela skärmen. Om man rör vid ikonen kan man komma till huvudmenyn via vil- ken man kan hantera alla tillgängliga funktioner. De funktioner som finns i huvudme- nyn i läget Baby Monitor är: Zoom 2x Justering av skärmens ljusstyrka Hantering av kontaktlista Röstaktiveringsfunktion Inställning av datum och tid Inställning och aktivering av 5 påminnelser ( ) För att lämna huvudmenyn och återgå till att visa den bild barnenhetens vi- deokamera (5) tagit ska man röra vid ikonen

OBS: om man medan man befinner sig inne i huvudmenyn inte trycker nå- gonstans på skärmen under 10 sekun- der kommer skärmen (4) automatiskt att återgå till att visa den bild som barnenhetens videokamera (5) tagit.

3.2.1 Inställning Röstaktiveringsfunk-

tion Föräldraenheten (som fungerar som mottagare av bilder och ljud) kan an- vändas i läget för kontinuerlig överfö- ring (ljudaktivering OFF) eller i läget för ljudaktivering (ljudaktivering ON). Se avsnitt 2.2.2. För att nå undermenyn till funktionen Röstaktivering ska man trycka på till- hörande ikon i huvudmenyn. På skärmen visas möjligheten att välja mellan “ON” och “OFF”. Den gröna ikonen anger aktuell status för funktionen (”ON” är grön om funk- tionen aktiverats tidigare, ”OFF” är grön om funktionen inte aktiverats ti- digare). Tryck på den blå ikonen ‘’ON’’ eller ‘’OFF’’ för att ändra inställning för funktionen Röstaktivering. Efter valet kommer skärmen automa- tiskt att återgå till att visa den bild barnenhetens videokamera (5) tagit. När funktionen Röstaktivering är ställd till ON visas ikonen i verktygsfältet (17). För att återgå till huvudmenyn utan att justera någon inställning ska man trycka på

OBS: om man medan man benner sig i undermenyn inte trycker någon- stans på skärmen under 10 sekunder kommer skärmen (4) automatiskt att återgå till att visa den bild som bar- nenhetens videokamera (5) tagit.22

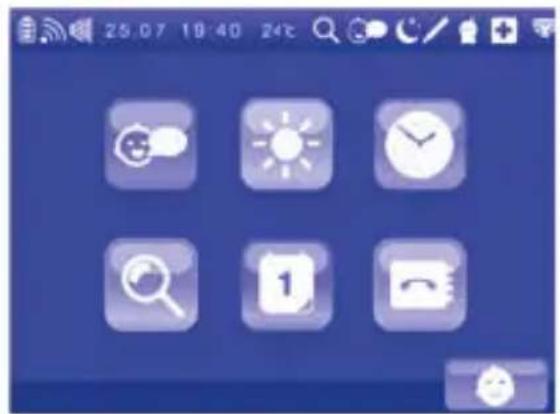

De funktioner som finns i huvudme- nyn i läget Baby Monitor är: Zoom 2x Justering av skärmens ljusstyrka Hantering av kontaktlista Röstaktiveringsfunktion Inställning av datum och tid Inställning och aktivering av 5 påminnelser ( ) För att lämna huvudmenyn och återgå till att visa den bild barnenhetens vi- deokamera (5) tagit ska man röra vid ikonen

OBS: om man medan man befinner sig inne i huvudmenyn inte trycker nå- gonstans på skärmen under 10 sekun- der kommer skärmen (4) automatiskt att återgå till att visa den bild som barnenhetens videokamera (5) tagit.

3.2.1 Inställning Röstaktiveringsfunk-

tion Föräldraenheten (som fungerar som mottagare av bilder och ljud) kan an- vändas i läget för kontinuerlig överfö- ring (ljudaktivering OFF) eller i läget för ljudaktivering (ljudaktivering ON). Se avsnitt 2.2.2. För att nå undermenyn till funktionen Röstaktivering ska man trycka på till- hörande ikon i huvudmenyn. På skärmen visas möjligheten att välja mellan “ON” och “OFF”. Den gröna ikonen anger aktuell status för funktionen (”ON” är grön om funk- tionen aktiverats tidigare, ”OFF” är grön om funktionen inte aktiverats ti- digare). Tryck på den blå ikonen ‘’ON’’ eller ‘’OFF’’ för att ändra inställning för funktionen Röstaktivering. Efter valet kommer skärmen automa- tiskt att återgå till att visa den bild barnenhetens videokamera (5) tagit. När funktionen Röstaktivering är ställd till ON visas ikonen i verktygsfältet (17). För att återgå till huvudmenyn utan att justera någon inställning ska man trycka på

OBS: om man medan man benner sig i undermenyn inte trycker någon- stans på skärmen under 10 sekunder kommer skärmen (4) automatiskt att återgå till att visa den bild som bar- nenhetens videokamera (5) tagit.

3.2.2 Reglering av ljusstyrkan på

föräldraenhetens skärm För att justera ljusstyrkan på skärmen (4) ska man gå till motsvarande un- dermeny genom att trycka på tillhö- rande ikon i huvudmenyn. För att öka ljusstyrkan på skärmen (4) ska man trycka på tills man når önskad ljusstyrka och bekräfta genom att trycka . För att minska ljusstyr- kan på skärmen (4) ska man trycka på tills man når önskad ljusstyrka och bekräfta genom att trycka . Man kan välja mellan 7 nivåer för ljus- styrkan. När man bekräftat inställningen kom- mer skärmen (4) automatiskt att åter- gå till att visa den bild barnenhetens videokamera (5) tagit. För att återgå till huvudmenyn utan24

att justera någon inställning ska man trycka på . OBS: om man medan man befinner sig i undermenyn inte trycker någon- stans på skärmen under 10 sekunder kommer skärmen (4) automatiskt att återgå till att visa den bild som bar- nenhetens videokamera (5) tagit.

3.2.3 Inställning av zoom

För att ställa in digital zoom för bar- nenhetens videokamera (5) ska man gå till motsvarande undermeny ge- nom att trycka på tillhörande ikon i huvudmenyn. På skärmen visas möjligheten att välja mellan “1x” och “2x”. Den gröna iko- nen anger aktuell status för funktio- nen (”1x” är grön om förstoringen inte aktiverats tidigare, ”OFF” är grön om förstoringen aktiverats tidigare). Tryck på den blå ikonen ‘’1x’’ eller ‘’2x’’ för att ändra inställning för digital zoom och bekräfta med . Efter valet kommer skärmen automatiskt att återgå till att visa den bild barnenhe- tens videokamera (5) tagit. När digital zoom är ställd till ‘2x’, visas ikonen i verktygsfältet (17). För att återgå till huvudmenyn utan att justera någon inställning ska man trycka på

OBS: om man medan man benner sig i undermenyn inte trycker någon- stans på skärmen under 10 sekunder kommer skärmen (4) automatiskt att återgå till att visa den bild som bar- nenhetens videokamera (5) tagit.

3.2.4 Inställning av datum och tid

Första gången apparaten sätts igång24

på den blå ikonen ‘’1x’’ eller ‘’2x’’ för att ändra inställning för digital zoom och bekräfta med . Efter valet kommer skärmen automatiskt att återgå till att visa den bild barnenhe- tens videokamera (5) tagit. När digital zoom är ställd till ‘2x’, visas ikonen i verktygsfältet (17). För att återgå till huvudmenyn utan att justera någon inställning ska man trycka på

OBS: om man medan man benner sig i undermenyn inte trycker någon- stans på skärmen under 10 sekunder kommer skärmen (4) automatiskt att återgå till att visa den bild som bar- nenhetens videokamera (5) tagit.

3.2.4 Inställning av datum och tid

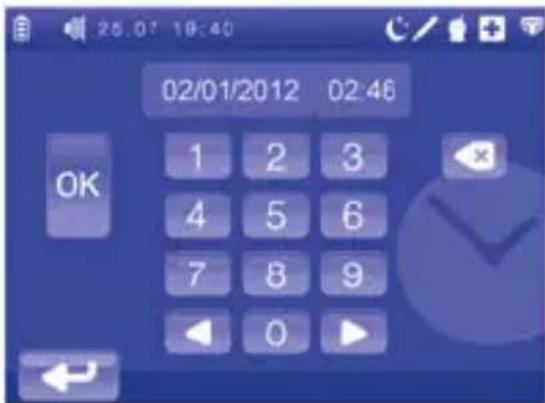

Första gången apparaten sätts igång visas datum och tid som tillverkaren ställt in på skärmen. För att ställa in aktuell datum och tid ska man gå till motsvarande undermeny genom att trycka på tillhörande ikon i huvud- menyn. En skärmbild för inställning av datum och tid visas på skärmen. För att ställa in aktuellt datum ska man trycka på motsvarande rad och använda knappsatsen för att trycka in de siffror som motsvarar dag, månad och år. För att ställa in aktuell tid ska man trycka på motsvarande rad och använda knappsatsen för att trycka in de siffror som motsvarar timmar och minuter. Man kan alltid ändra inställ- ningen: tryck på tills du kom- mer till den siffra du vill ändra, radera den med och ange rätt siffra. Tryck på : för att bekräfta: skärmen återgår automatiskt till att visa den bild barnenhetens videokamera (5) ta- git och uppdaterad datum och tid visas i verktygsfältet (17). För att återgå till huvudmenyn utan att justera någon inställning ska man trycka på

OBS: om man medan man befinner sig i undermenyn inte trycker någon- stans på skärmen under 10 sekunder kommer skärmen (4) automatiskt att återgå till att visa den bild som bar- nenhetens videokamera (5) tagit.

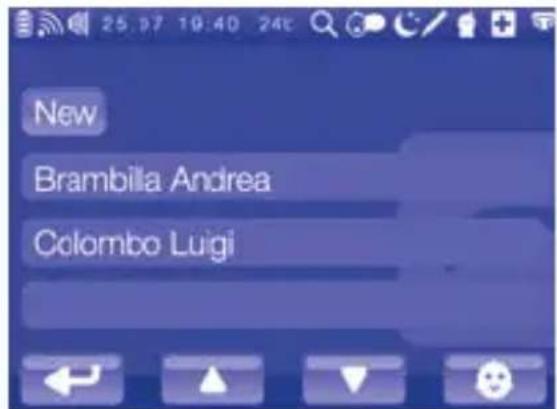

För att använda sig av kontaktlistan ska man gå till motsvarande underme- ny genom att trycka på motsvarande ikon i huvudmenyn. Vid första starten visas skärmbilden Kontaktlista som identifieras enbart av ikonen Fortsättningsvis kommer skärmbilden även att visa ikonen och namn på de sparade kontakter man kan bläddra bland med hjälp av . OBS: Om man medan man befinner sig i undermenyn Kontaktlista vill stänga den och återgå till huvudmenyn ska man trycka på ikonen . Om man däremot öns- kar återgå till att visa den bild barnen- hetens videokamera (5) tagit ska man röra vid ikonen

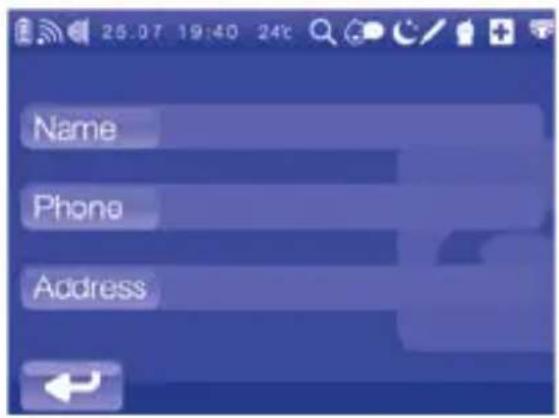

Skapa ny kontakt För att lägga tillen ny kontakt ska man från Kontaktlistan trycka på ett kort som ska fyllas i för den nya kontakten visas på skärmen. För att återgå till menyn Kontaktlista ska man trycka på . Tryck på för att ange den nya kontaktens namn och använd knappsatsen för att skriva in. Spara därefter genom att trycka på . För att återgå till kontaktkor- tet utan att spara ska man trycka på

Om man däremot önskar återgå till huvudmenyn ska man trycka på iko- nen

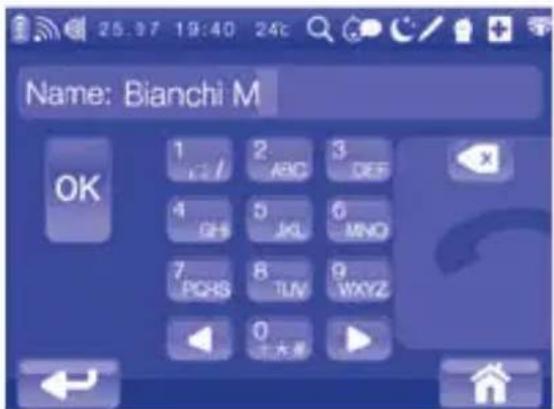

Tryck på för att ange den nya kontaktens telefonnummer och an- vänd knappsatsen för att skriva in det. Spara därefter genom att trycka på

För att lägga tillen ny kontakt ska man från Kontaktlistan trycka på

ett kort som ska fyllas i för den nya kontakten visas på skärmen. För att återgå till menyn Kontaktlista ska man trycka på . Tryck på för att ange den nya kontaktens namn och använd knappsatsen för att skriva in. Spara därefter genom att trycka på . För att återgå till kontaktkor- tet utan att spara ska man trycka på

Om man däremot önskar återgå till huvudmenyn ska man trycka på iko- nen

Tryck på för att ange den nya kontaktens telefonnummer och an- vänd knappsatsen för att skriva in det. Spara därefter genom att trycka på

För att återgå till kontaktkortet utan att spara ska man trycka på . Om man däremot önskar återgå till huvudmenyn ska man trycka på iko- nen . Tryck på för att ange den nya kontaktens adress och använd knappsatsen för att skriva in den. Man kan när som helst ändra ett angivet namn, nummer eller en adress: tryck på tills du kom- mer till tecknet åt höger om det teck- en du vill ändra, radera med hjälp av och skriv in rätt tecken. Spara därefter genom att trycka på . För att återgå till kontaktkor- tet utan att spara ska man trycka på . Om man däremot önskar åter- gå till huvudmenyn ska man trycka på ikonen När man sparat uppgif- terna kommer det nya kontaktkortet att läggas till Kontaktlistan. Om det inte nns minnesutrymme i föräldraenheten kommer medde- landet ”FULL MEMORY” att visas på skärmen (4) och den nya kontakten kan inte sparas. Vi rekommenderar att man i sådant fall raderar en del av de sparade kon- takterna. Se avsnittet Radering för detaljer. OBS: om man medan man benner sig i undermenyn inte trycker någon- stans på skärmen under 10 sekunder kommer skärmen (4) automatiskt att återgå till att visa den bild som bar- nenhetens videokamera (5) tagit. Ändra kontakt För att ändra en sparad kontakt ska man trycka på dess ID från Kontakt- listan: den sparade kontaktens ifyllda kort visas på skärmen. För att återgå till menyn Kontaktlista utan att göra någon ändring ska man trycka på . Tryck på för att ändra kontaktens namn. Använd knappsatsen för att lägga till eller, om du önskar redigera, bläddra med hjälp av knapparna tills du kommer28

till tecknet åt höger om det tecken du vill korrigera. Radera det felaktiga tecknet med hjälp av och skriv in rätt tecken. Spara därefter genom att trycka på . För att återgå till kontaktkor- tet utan att ändra ska man trycka på . Om man däremot önskar åter- gå till huvudmenyn ska man trycka på ikonen

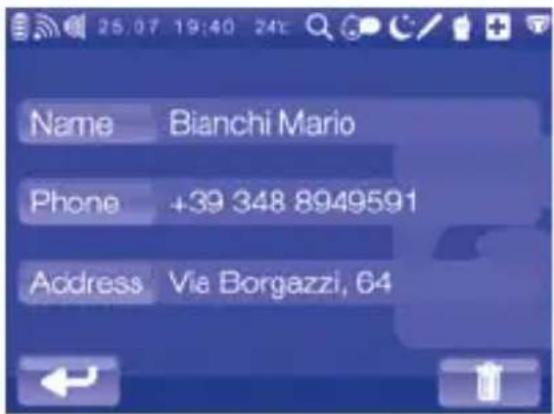

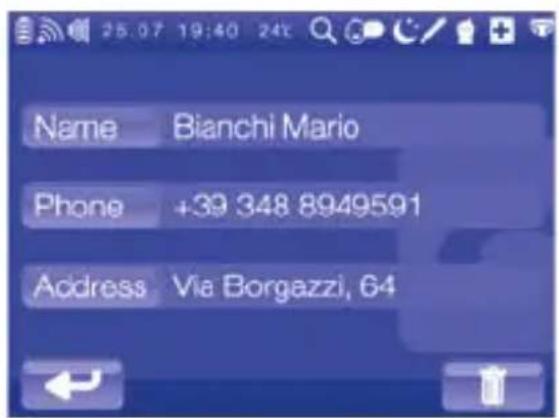

Tryck på för att ändra kontak- tens telefonnummer eller på för att ändra adressen, och följ sedan anvisningarna för . När man sparat uppgifterna kommer det upp- daterade kontaktkortet att läggas till Kontaktlistan. Radera kontakt För att radera en sparad kontakt ska man trycka på dess ID från Kontakt- listan: den sparade kontaktens ifyllda kort visas på skärmen. För att återgå till menyn Kontaktlista utan att göra någon ändring ska man trycka på . För att radera ska man trycka på ikonen : På skär- men visas möjligheten att välja mel- lan “YES” och “NO”. Välj ”YES” för att bekräfta raderingen och återgå till den uppdaterade Kontaktlistan. Välj ”NO” för att inte bekräfta raderingen och stanna kvar i kontaktkortet. OBS: om man medan man benner sig i undermenyn inte trycker någon- stans på skärmen under 10 sekunder kommer skärmen (4) automatiskt att återgå till att visa den bild som bar- nenhetens videokamera (5) tagit.

3.2.6 Meny för val av påminnelse28

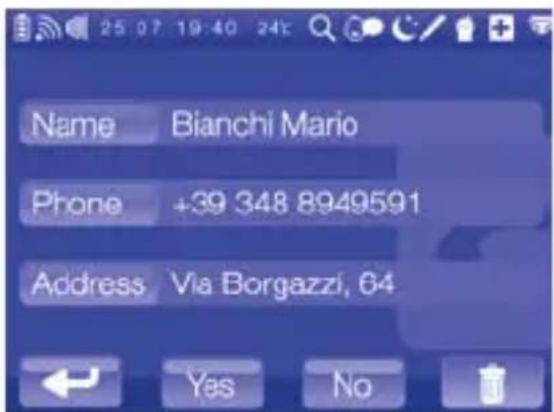

För att radera en sparad kontakt ska man trycka på dess ID från Kontakt- listan: den sparade kontaktens ifyllda kort visas på skärmen. För att återgå till menyn Kontaktlista utan att göra någon ändring ska man trycka på . För att radera ska man trycka på ikonen : På skär- men visas möjligheten att välja mel- lan “YES” och “NO”. Välj ”YES” för att bekräfta raderingen och återgå till den uppdaterade Kontaktlistan. Välj ”NO” för att inte bekräfta raderingen och stanna kvar i kontaktkortet. OBS: om man medan man benner sig i undermenyn inte trycker någon- stans på skärmen under 10 sekunder kommer skärmen (4) automatiskt att återgå till att visa den bild som bar- nenhetens videokamera (5) tagit.

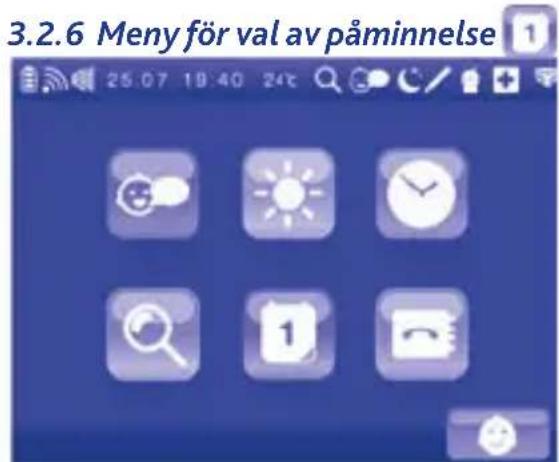

3.2.6 Meny för val av påminnelse

För att välja den påminnelse som ska ställas in och aktiveras ska man gå till motsvarande undermeny genom att trycka på motsvarande ikon i huvud- menyn. På skärmen (4) visas undermenyn Val av Påminnelse. Man kan ställa in och aktivera nedan- stående påminnelser:

• påminnelse om matdags

• påminnelse för kontroll av feber

• påminnelse om sovdags OBS: Om man medan man benner sig i undermenyn Val av påminnelse vill stänga den och återgå till hu- vudmenyn ska man trycka på ikonen . Om man däremot önskar lämna huvudmenyn och återgå till att visa den bild barnenhetens video- kamera (5) tagit ska man trycka på ikonen

För att ställa in och aktivera en påmin- nelse ska man man gå till motsva- rande undermeny genom att trycka på den ikon som motsvarar den valda påminnelsen ( ) i undermenyn Val av påminnelse. På skärmen visas möjligheten att välja mellan “ON” och “OFF”. Den gröna ikonen anger påminnelsens aktuella status (”ON” är grön om den aktiverats tidigare, ”OFF” är grön om den inte aktiverats tidigare). Tryck på ikonen för att återgå till menyn Val av påminnelse utan att bekräfta någon inställning. Tryck på den blå ikonen ‘’ON’’ eller ‘’OFF’’ för att ändra status för påmin- nelsen. Om man trycker på den blå ikonen ”OFF” inaktiveras vald påminnelse: ikonen blir grön och skärmen (4) åter- går automatiskt till undermenyn Val av påminnelse. Om man trycker på den blå ikonen ”ON” kommer man till inställning av den påminnelse som ska aktiveras. En skärmbild för inställning av datum och tid för påminnelsen visas. För att ställa in datum ska man trycka på motsvarande rad och använda knappsatsen för att trycka in de siffror som motsvarar dag, månad och år. För att ställa in aktuell tid ska man30

trycka på motsvarande rad och an- vända knappsatsen för att trycka in de siffror som motsvarar timmar och minuter. Man kan alltid ändra inställ- ningen: tryck på tills du kom- mer till den siffra du vill ändra, radera den med och ange rätt siffra. Tryck på : för att bekräfta inställ- ningen och aktivera påminnelsen: skärmen (4) återgår automatiskt till undermenyn Val av påminnelse och ikonen som motsvarar den aktiverade påminnelsen visas i verktygsfältet (17) på skärmen (4). För att återgå till menyn Val av påmin- nelse utan att bekräfta någon inställ- ning ska man trycka på

OBS: om man ställer in datum och tid som redan passerat aktiveras en ljudsignal när man trycker på vil- ken talar om att påminnelsen inte kan aktiveras. OBS: om man medan man benner sig i undermenyn inte trycker någon- stans på skärmen under 10 sekunder kommer skärmen (4) automatiskt att återgå till att visa den bild som bar- nenhetens videokamera (5) tagit.

4. Läget Gallery: Hantering av menyn

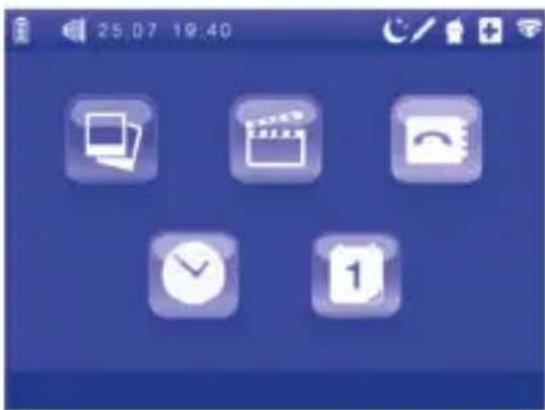

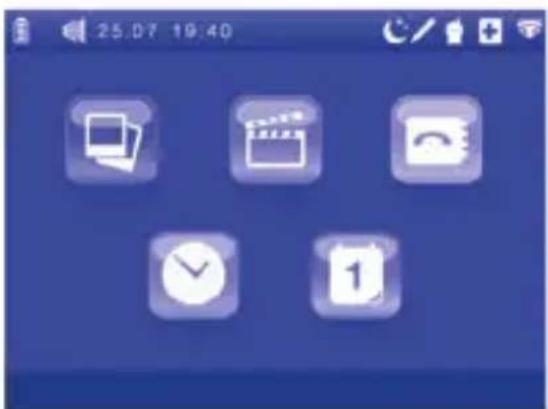

i föräldraenheten 4,1 Åtkomst till huvudmenyn När föräldraenheten sätts igång i lä- get Gallery kommer man automatiskt till huvudmenyn från vilken man kan styra alla tillgängliga funktioner. VARNING: I läget Gallery kan man inte se bild av barnet i realtid eftersom det inte förekommer någon anslutning mellan föräldraenhet och barnenhet. De funktioner som finns i huvudme- nyn i läget Gallery är:

• Inställning av datum och tid

• Inställning och aktivering av 5 påminnelser

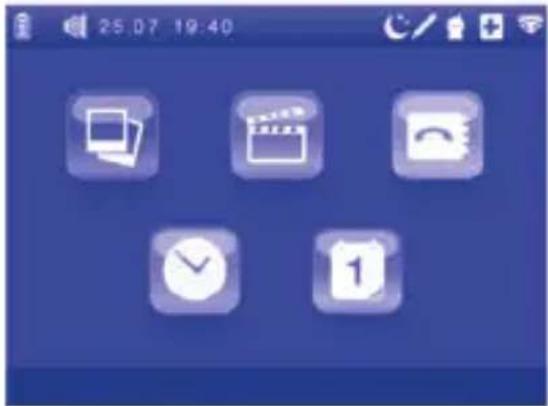

De funktioner som finns i huvudme- nyn i läget Gallery är:

• Inställning av datum och tid

• Inställning och aktivering av 5 påminnelser

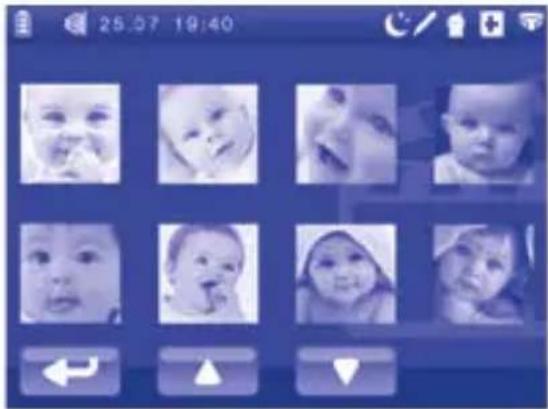

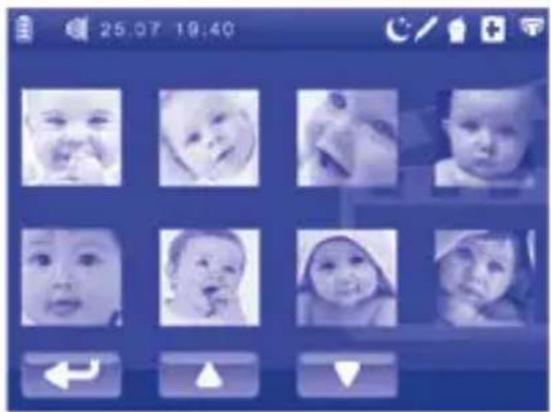

För att visa de bilder som tagits i läget Baby Monitor ska man gå till under- menyn Fotogalleri genom att trycka på motsvarande ikon i huvudmenyn. En förhandsvisning av fotogalleriet vi- sas på skärmen och man kan bläddra bland bilderna genom att trycka

För att återgå till huvudmenyn ska man trycka på

OBS: om man medan man befinner sig inne i undermenyn inte trycker någonstans på skärmen (4) under 10 sekunder kommer den automatiskt att återgå till huvudmenyn. Från undermenyn Fotogalleri kan man visa fotona i två olika lägen: bildspel eller ett och ett. Bildspel För att öppna fotografierna i ett bild- spel ska man trycka på ikonen i menyn Fotogalleri: på skärmen visas det första sparade fotografiet över hela skärmen. Tryck

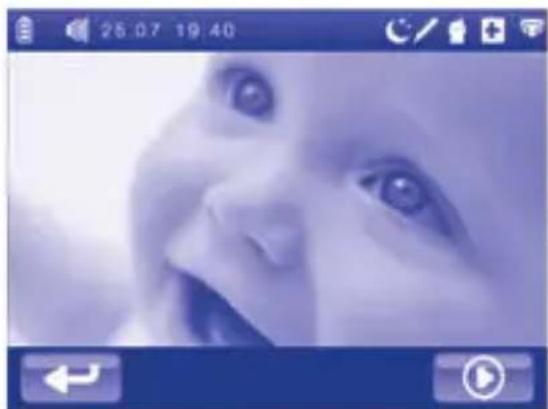

för att sätta igång bildspelet. Alla sparade foto visas efter varandra. För att avbryta bildspelet ska man trycka någonstans på skärmen och där- efter på ikonen . För att återgå till menyn Fotogalleri ska man trycka

OBS: om man inte trycker någonstans32

på skärmen (4) under 10 sekunder med- an man befinner sig i pausläge i bildspe- let kommer skärmen automatiskt att återgå till huvudmenyn. Ett och ett För att öppna fotografierna ett och ett ska man trycka på förhandsvisning för det foto som valts från menyn Fotogal- ler. Fotot visas över hela skärmen. För att gå till nästa eller föregående bild ska man trycka någonstans på skärmen och därefter på ikonen eller För att återgå till menyn Fotogalleri ska man trycka på . OBS: om man inte trycker någonstans på skärmen (4) un- der 15 sekunder medan man befinner sig i läget för att visa fotografierna ett och ett kommer skärmen automatiskt att återgå till huvudmenyn. Radera foto För att radera ett sparat foto från fo- togalleriet ska man öppna det i läget ett och ett och trycka på ikonen . På skärmen visas möjligheten att välja mellan “YES” och “NO”. Välj ”YES” för att bekräfta raderingen och återgå till det uppdaterade fotogal- leriet. Välj ”NO” för att inte bekräfta raderingen.

För att visa de filmer som spelats in i läget Baby Monitor ska man gå till undermenyn Filmgalleri genom att trycka på motsvarande ikon i huvud- menyn. En förhandsvisning av galleriet visas på skärmen och man kan bläddra bland filmerna genom att trycka på

För att återgå till huvudmenyn ska man trycka på

För att visa de filmer som spelats in i läget Baby Monitor ska man gå till undermenyn Filmgalleri genom att trycka på motsvarande ikon i huvud- menyn. En förhandsvisning av galleriet visas på skärmen och man kan bläddra bland filmerna genom att trycka på

För att återgå till huvudmenyn ska man trycka på

OBS: om man medan man benner sig inne i undermenyn inte trycker någonstans på skärmen (4) under 10 sekunder kommer den automatiskt att återgå till huvudmenyn. Tryck på den valda filmens förhands- visning från menyn Filmgalleri: på skärmen visas en ögonblicksbild av fil- men och i verktygsfältet (17) visas hur lång inspelningen är. Tryck på för att sätta igång filmen. För att avbryta uppspelningen ska man trycka någonstans på skärmen och därefter på ikonen

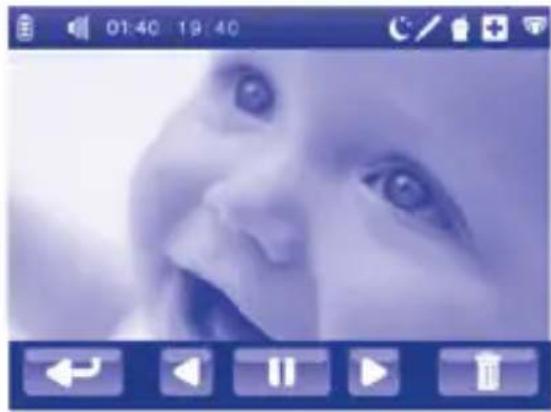

För att återgå till menyn Filmgalleri ska man trycka på För att gå till nästa eller föregående film ska man trycka på ikon eller . OBS: om man inte trycker någonstans på skärmen (4) under 10 sekunder medan man befinner sig i pausläge kommer skärmen automatiskt att återgå till huvudmenyn. Radera filmer För att radera sparade filmer från Filmgalleriet ska man trycka på den valda filmens förhandsvisning från menyn Galleri: på skärmen visas en ögonblicksbild av filmen och i verk- tygsfältet (17) visas hur lång inspel- ningen är. Tryck på ikonen för att radera. OBS: man kan även radera en lm medan den spelas upp genom att trycka någonstans på skärmen och därefter på ikonen

På skärmen visas möjligheten att välja mellan “YES” och “NO”. Välj ”YES” för att bekräfta raderingen och återgå till det uppdaterade filmgal- leriet. Välj ”NO” för att inte bekräfta rade- ringen.

4.2.3 Inställning av datum och tid

Se avsnitt 3.2.4 Inställning av datum och tid i läget Baby Monitor.

Se avsnitt 3.2.5 Hantering av kontakt- lista i läget Baby Monitor

Meny för val av påminnelse Se avsnitt 3.2.6 Meny för val av på- minnelse i läget Baby Monitor.

5. Installation och byte av alkaliska

batterier i barnenheten (som främst fungerar som sändare av bilder och ljud) och av det laddningsbara liti- umjonbatteriet i föräldraenheten (som främst fungerar som motta- gare av bilder och ljud) Varningar: Dessa moment får endast utföras av vuxna personer. Varning: FÖRESKRIFTER FÖR

ANVÄNDNING AV ALKALISKA BAT-

TERIER - De alkaliska batterierna ska alltid by- tas ut av en vuxen person. - Använd batterier av samma eller motsvarande den typ som anges (al- kaliska 1,5V typ AA/LR6) för drift av denna apparat. - Sätt i batterierna i barnenheten och kontrollera alltid att polariteten motsvarar vad som anges i själva bat- terifacket. - Blanda inte olika typer av alkaliska batterier eller uttjänta batterier med nya. - Lämna inte de alkaliska batterierna34

Se avsnitt 3.2.6 Meny för val av på- minnelse i läget Baby Monitor.

5. Installation och byte av alkaliska

batterier i barnenheten (som främst fungerar som sändare av bilder och ljud) och av det laddningsbara liti- umjonbatteriet i föräldraenheten (som främst fungerar som motta- gare av bilder och ljud) Varningar: Dessa moment får endast utföras av vuxna personer. Varning: FÖRESKRIFTER FÖR

ANVÄNDNING AV ALKALISKA BAT-

TERIER - De alkaliska batterierna ska alltid by- tas ut av en vuxen person. - Använd batterier av samma eller motsvarande den typ som anges (al- kaliska 1,5V typ AA/LR6) för drift av denna apparat. - Sätt i batterierna i barnenheten och kontrollera alltid att polariteten motsvarar vad som anges i själva bat- terifacket. - Blanda inte olika typer av alkaliska batterier eller uttjänta batterier med nya. - Lämna inte de alkaliska batterierna eller eventuella verktyg inom räckhåll för barn. - Kortslut inte kontakterna. - Ta alltid ut uttjänta batterier ur pro- dukten för att undvika att eventuella vätskeläckor skadar produkten. - Ta alltid ur batterierna om du inte ska använda produkten under en längre period. - Ta alltid ur de alkaliska batterierna ur enheten innan du slänger den. - Släng inte uttjänta batterierna på eld och släng inte dem i naturen; de ska lämnas in till separat avfallshantering. - Om batterierna skulle ge upphov till vätskeläckor ska man omedelbart byta ut dem och noga rengöra batteri- facket samt noga tvätta händerna om de kommit i kontakt med den vätska som läckt ut. - Försök inte ladda ej laddningsbara batterier: de kan explodera. - Använd inte laddningsbara batterier eftersom de kan försämra apparatens funktion. -Apparaten har inte utformats för att drivas av utbytbara litiumbatterier. VARNING: En felaktig användning kan ge upphov till farosituationer. Varning: FÖRESKRIFTER FÖR

ANVÄNDNING AV LITIUMBATTE-

RIER - Man ska inte demontera, öppna eller riva upp litiumbatteriet. - Kortslut inte litiumbatteriets kon- takter. Förvara inte litiumbatteriet på otillbörligt sätt inne i askar och/eller lådor där kontakterna kan kortslutas av varandra eller av ledande material. - Ta inte ut litiumbatteriet ur dess originalförpackning innan du ska an- vända det. - Utsätt inte litiumbatteriet för värme eller eld. Undvik att utsätta det för di- rekt solljus. - Utsätt inte litiumbatteriet för me- kaniska stötar. Om man råkar tappa batteriet ska man alltid kontrollera skicket på höljet och kontakterna inn- an man använder det igen. Om litium- batteriet är skadat efter fallet ska man inte använda det. - Om batteriet skulle läcka vätska ska man vara noga att undvika att denna kommer i kontakt med hud och ögon. Om detta inträffar ska man skölja be- rörda delar med rikliga mängder vat- ten och kontakta läkare. - Använd inte andra batteriladdare än den medföljande för användning med apparaturen. - Ta hänsyn till märkningen (+) och (-) på litiumbatteriet och på produkten och se till att införandet och använd- ningen är korrekt. - Använd inte ett annat litiumbatteri än det medföljande för drift av anord- ningen. - Håll litiumbatteriet utom räckhåll för barn. - Apparaten har utformats för att und- vika och hindra en felaktig isättning av litiumbatteriet: ta alltid hänsyn till den märkning för polaritet som finns på produkten och på litiumbatteriet och använd alltid komponenterna korrekt. - Använd inte en annan batterimodell i apparaten än den som anges i denna bruksanvisning. Produktkoden för bat- teriet är COD 20256600100 - Ladda endast litiumbatteriet när det är i produkten och med hjälp av den nätadapter som medföljer (COD. 20256600200). Ladda inte litiumbat- teriet med hjälp av externa batterilad- dare. Följ de anvisningar som anges i36

bruksanvisningen vid laddning av liti- umbatteriet. - Se till att batteriet och dess kontak- ter är rena och torra. Om kontakterna blir smutsiga ska man rengöra dem med en mjuk och torr trasa. Använd inte tillbehör med slipande effekt, ke- miska produkter eller lösningsmedel vid rengöring av batteriet och tillhö- rande kontakter. - Man måste ladda litiumbatteriet innan den första användningen. Se alltid aktuella anvisningar för hur man korrekt laddar batteriet. - Låt inte litiumbatteriet förbli laddat om det inte används. - Ta alltid ut litiumbatteriet ur produk- ten när denna inte längre används. - Avyttring ska ske i enlighet med vad som anges i denna bruksanvisning. 5,1 Installation av ej medföljande alkaliska batterier i barnenheten (som främst fungerar som sändare av bilder och ljud) Ta av luckan på facket till de alkaliska batterierna (10) genom att trycka vid pilen och föra luckan uppåt (fig.1). Sätt i 4 alkaliska batterier på 1,5V typ AA/LR6 och ta hänsyn till den korrekta polaritet som anges i batterifacket. Sätt tillbaka luckan till batterifacket (10) genom att först haka fast de ne- dre krokarna korrekt i batterifacket och sedan försiktigt trycka luckan neråt (fig.2). 5,2 Byte av ej medföljande alkaliska batterier i barnenheten (som främst fungerar som sändare av bilder och ljud) Ta av luckan på facket till de alkaliska batterierna (10) genom att trycka vid pilen och föra luckan uppåt (fig. 3). Ta ut de 4 uttjänta alkaliska batte- rierna och byt ut dem mot 4 motsva- rande batterier 1,5V typ AA/LR6 och ta hänsyn till den korrekta polaritet som anges i batterifacket. Sätt tillbaka luckan till batterifacket (10) genom att först haka fast de ne- dre krokarna korrekt i batterifacket och sedan försiktigt trycka luckan neråt (fig. 4). 5,3 Installation av medföljande liti- umjonbatteri i föräldraenheten (som främst fungerar som mottagare) Vid inköpstillfället är det laddningsba- ra litiumjonbatteriet 3,7 V, 1800mAh (13) till föräldraenheten separat för- packat i produktens emballage. Ta försiktigt ut litiumjonbatteriet ur dess förpackning. Ta bort luckan på facket till det ladd- ningsbara batteriet (10) genom att trycka försiktigt utåt i pilens riktning (fig. 5). Sätt i det laddningsbara litiumjonbat- teriet (13) som medföljer produkten och var noga att respektera den kor- rekta polaritet som anges i batteri- facket. Sätt tillbaka luckan till facket för det laddningsbara batteriet (13) genom att föra i hakarna på rätt plats i bat- terifacket och sedan trycka locket för- siktigt i motsatt riktning från vad pilen visar(fig.6). 5,4 Byte av medföljande litium- jonbatteri i föräldraenheten (som främst fungerar som mottagare) Om den tid det laddningsbara liti- umjonbatteriet förblir laddat minskar avsevärt betyder det att batteriet blivit uttjänt och man måste då byta ut det (detta fenomen är normalt ef-36

Ta ut de 4 uttjänta alkaliska batte- rierna och byt ut dem mot 4 motsva- rande batterier 1,5V typ AA/LR6 och ta hänsyn till den korrekta polaritet som anges i batterifacket. Sätt tillbaka luckan till batterifacket (10) genom att först haka fast de ne- dre krokarna korrekt i batterifacket och sedan försiktigt trycka luckan neråt (fig. 4). 5,3 Installation av medföljande liti- umjonbatteri i föräldraenheten (som främst fungerar som mottagare) Vid inköpstillfället är det laddningsba- ra litiumjonbatteriet 3,7 V, 1800mAh (13) till föräldraenheten separat för- packat i produktens emballage. Ta försiktigt ut litiumjonbatteriet ur dess förpackning. Ta bort luckan på facket till det ladd- ningsbara batteriet (10) genom att trycka försiktigt utåt i pilens riktning (fig. 5). Sätt i det laddningsbara litiumjonbat- teriet (13) som medföljer produkten och var noga att respektera den kor- rekta polaritet som anges i batteri- facket. Sätt tillbaka luckan till facket för det laddningsbara batteriet (13) genom att föra i hakarna på rätt plats i bat- terifacket och sedan trycka locket för- siktigt i motsatt riktning från vad pilen visar(fig.6). 5,4 Byte av medföljande litium- jonbatteri i föräldraenheten (som främst fungerar som mottagare) Om den tid det laddningsbara liti- umjonbatteriet förblir laddat minskar avsevärt betyder det att batteriet blivit uttjänt och man måste då byta ut det (detta fenomen är normalt ef- tersom de laddningsbara batterierna med tiden blir uttjänta). Ta bort luckan till facket för det ladd- ningsbara batteriet (10) genom att trycka försiktigt utåt i pilens riktning (fig. 7). Ta ut det laddningsbara batteriet (13) som blivit uttjänt och byt ut det mot ett nytt laddningsbart batteri 3.7V 1800mAh som är identiskt med det som medföljde produkten (kod 20256600100, beställs direkt av Arts- ana S.p.A.). Ta hänsyn till den korrekta polaritet som anges i batterifacket. Sätt tillbaka luckan till facket för det laddningsbara batteriet (10) genom att föra i hakarna på rätt plats i bat- terifacket och sedan trycka locket för- siktigt i motsatt riktning från vad pilen visar(fig. 8). TEKNISKA DATA Barnenhet (som främst fungerar som sändare av bilder och ljud) Mod. 06627 Tillförsel Intern: ALKALISKA BATTERIER 4 X

Extern: via nätadapter som växlar 100-240V~, 50/60Hz /6,5V , 550mA Sändning

• Frekvensband för sändning: 2400-2 454MHz

• Signalstyrka: 100mW max Infraröd strålning från lysdioderna: emission under LEA inom Klass 1 enligt standard EN 60825-1 Föräldraenhet (som främst fungerar som mottagare av bilder och ljud) Mod. 06627 Tillförsel Intern: LITIUMJONBATTERI 3,7V, 1800mAh Extern: via nätadapter som växlar 100-240V~, 50/60Hz /6,5V

550mA Laddning av litiumjonbatteri via nätadapter som växlar 100-240V~, 50/60Hz /6,5V , 550mA Mottagning

• Frekvensband för sändning: 2400-2 454MHz

• Signalstyrka: 100mW max Nätadapter Mod. S004LV0650055 INPUT: 100-240V~, 50/60Hz, 150mA OUTPUT: 6,5V , 550mA Polaritet kontakt: Made in China Litiumjonbatteri Mod. 663960 (ICP66/39/60) Nominell kapacitet: 1800mAh (6,66Wh) Nominell spänning: 3,7V Prestandan för litiumbatteriet är op- timal vid användning i normal rums- temperatur (20°C±5°C) Made in China TECKENFÖRKLARING alternerande enfasig ström likström endast för inomhusbruk apparat av klass II - dubbel isolering Överensstämmer med relevant CE-direktiv och följande ändringar VARNING. Läs bruksan- visningen.38

PROBLEMLÖSNING Om man har problem ska man först kontrollera denna lista och se till att:

• Båda enheterna är aktiverade.

• Båda enheterna är korrekt anslutna till eluttaget via nätadaptern (1) eller att batterierna är laddade.

Indikerings- lampan för matning och anslut- ning (8) föräldraen- het/ (mot- tagare)/ barnenhet (9) (sän- dare) är släckt. - Barnenheten (sändare) och/ eller föräldraenheten (mot- tagare) är avstängd. - Föräldraenheten är aktiverad i läget Gallery -Barnenheten är aktiverad i läget Musik och vaggvisor håller på att spe- las upp - Barnenheten är aktiverad i läget Musik och ansluten till en MP3-spelare. -Barnenheten är aktiverad i läget Temperaturavkänning - De alkaliska batterierna (medföljer ej) i barnenheten och/eller litiumjonbatteriet i föräldraenheten har laddats ur. - Nätadaptern är frånkopplad eller felaktigt inkopplad. - Nätspänning saknas. - Aktivera barnenheten (sändare) och/ eller föräldraenheten (mottagare) i läget Baby Monitor. - Stäng av föräldraenheten och sätt igång den igen i läget Baby Monitor. - Stäng av musikuppspelningen och gå till läget Baby Monitor. - Koppla från MP3-spelaren och gå till läget Baby Monitor. - Stäng av barnenheten och sätt igång den igen i läget Baby Monitor. - Byt ut de alkaliska batterierna i barnenheten och/eller ladda om det laddningsbara litiumjonbatteriet i för- äldraenheten. -Kontrollera att anordningen är korrekt ansluten till ettnätuttag. - Kontrollera att nätuttaget är under spänning.38

PROBLEMLÖSNING Om man har problem ska man först kontrollera denna lista och se till att:

• Båda enheterna är aktiverade.

• Båda enheterna är korrekt anslutna till eluttaget via nätadaptern (1) eller att batterierna är laddade.

Indikerings- lampan för matning och anslut- ning (8) föräldraen- het/ (mot- tagare)/ barnenhet (9) (sän- dare) är släckt. - Barnenheten (sändare) och/ eller föräldraenheten (mot- tagare) är avstängd. - Föräldraenheten är aktiverad i läget Gallery -Barnenheten är aktiverad i läget Musik och vaggvisor håller på att spe- las upp - Barnenheten är aktiverad i läget Musik och ansluten till en MP3-spelare. -Barnenheten är aktiverad i läget Temperaturavkänning - De alkaliska batterierna (medföljer ej) i barnenheten och/eller litiumjonbatteriet i föräldraenheten har laddats ur. - Nätadaptern är frånkopplad eller felaktigt inkopplad. - Nätspänning saknas. - Aktivera barnenheten (sändare) och/ eller föräldraenheten (mottagare) i läget Baby Monitor. - Stäng av föräldraenheten och sätt igång den igen i läget Baby Monitor. - Stäng av musikuppspelningen och gå till läget Baby Monitor. - Koppla från MP3-spelaren och gå till läget Baby Monitor. - Stäng av barnenheten och sätt igång den igen i läget Baby Monitor. - Byt ut de alkaliska batterierna i barnenheten och/eller ladda om det laddningsbara litiumjonbatteriet i för- äldraenheten. -Kontrollera att anordningen är korrekt ansluten till ettnätuttag. - Kontrollera att nätuttaget är under spänning. Föräldra- enheten (motta- gare) avger inget ljud. - Inga ljud uppfattas av barnen- heten (sändaren). - Funktionsläget med ljudakti- vering har aktiverats. - Volymen på föräldraenheten (mottagare) är inställd till det lägsta läget. - De alkaliska batterierna i bar- nenheten och/eller litiumjon- batteriet i föräldraenheten är helt urladdade/urladdat. - Föräldraenheten (mottagare) kanske inte är aktiverad i läget Baby Monitor. - Så fort tillräckligt höga ljud förekommer i omgivningen aktiveras sändaren. I vilket fall kan man, för att kunna slappna av, göra ett sändningstest med hjälp av ytter- ligare en person där den ena personen pratar i rummet där barnenheten finns (sändare). - Om ikonen visas på skärmen är funktionsläget med röstaktivering aktivt. Så fort det förekommer ljud som över- skrider gränsen för ljudaktivering i den omgivning där barnenheten är placerad avger föräldraenheten ljud. - Justera volymen på föräldraenheten (mottagare) genom att trycka på knappen + för volymjustering (5a) tills du kan höra ljuden. - Byt ut de alkaliska batterierna i barnen- heten och/eller ladda om det laddnings- bara litiumjonbatteriet i föräldraenheten. - Starta föräldraenheten (mottagare) i läget Baby Monitor. Displayen på föräld- raenheten (motta- gare) visar ingen bild (skärmen svart) -Föräldraenheten (mottagare) och/eller barnenheten kan vara avstängd/-a - Anslutning till barnenheten saknas eller har avbrutits. - Funktionsläget med ljudakti- vering har aktiverats. -Kontrollera att båda enheterna är kor- rekt igångsatta. - Om displayen visar ikonen ,ska man placera enheterna närmre varandra och/ eller placera enheterna så att man mins- kar antalet hinder, så som metallstruktu- rer, väggar i armerad betong etc., mellan dem och/eller kontrollera anslutningen för barnenheten. - Om ikonen visas på skärmen är funktionsläget med röstaktivering aktivt. Så fort det förekommer ljud som över- skrider gränsen för ljudaktivering i den omgivning där barnenheten är placerad visar föräldraenheten på nytt en bild av barnet i realtid. Färgerna för den bild skärmen visar är mycket skarpa - Skärmens ljusstyrka är hög. -Gå till undermenyn Justering av skär- mens ljusstyrka i läget Baby Monitor och välj en lägre ljusstyrka.40

Färgerna för den bild skärmen visar är mycket mörka - Skärmens ljusstyrka är låg. - Nattläget är aktiverat. -Gå till undermenyn Justering av skär- mens ljusstyrka i läget Baby Monitor och välj en högre ljusstyrka. - Kontrollera belysningen i det rum i vilket barnenheten är placerad. Om rummet är mörkt eller svagt upplyst är det normalt att färgerna för den bild som visas på skärmen förändras. Störningar I sällsynta fall kan det, trots den digitala tekniken HOPPING som garanterar en förhöjd immunitet mot störningar orsakade av liknande appa- rater, förekomma störningar som orsakas av ett annat intercom-system eller liknande sändningsapparater placerade i närheten eller av elektro- magnetisk störning (närhet till sändande radioantenner, högspänningskablar etc.). Flytta bort enheten från liknande appara- ter och/eller från den plats där de finns. Begräns- ning av driftom- råde - Förekomst av hinder, metall- strukturer, väggar i armerad betong etc. mellan barnenhe- ten (sändare) och föräldraenheten (mottagare). - De alkaliska batterierna i bar- nenheten och/eller litiumjon- batteriet i föräldraenheten är nästan urladdade. - För enheterna närmre varandra eller placera om dem så att antalet hinder minskas, så som metallstrukturer, väggar i armerad betong etc. som finns mellan enheterna. - Byt ut de alkaliska batterierna i barnen- heten och/eller ladda om det laddnings- bara litiumjonbatteriet i föräldraenheten. Elektrosta- tiskt eller elektro- magnetiskt brus Det förekommer elektrosta- tiska eller elektromagnetiska störningar orsakade av elek- trostatiska eller elektromagne- tiska fält som bildas av annan elektrisk apparatur: t.ex. hus- hållsmaskiner, mobiltelefoner, trådlösa telefoner etc. Identifiera källan till störningen och eli- minera den om möjligt. Närvaro av väsande el- ler pipande ljud - Enheterna är för nära var- andra. - Volymen på föräldraenheten (mottagare) är för hög. - Öka avståndet mellan enheterna. - Sänk volymen på föräldraenheten (mot- tagare) genom att trycka på knappen för reglering av volymen (5b). Föräldra- enheten (motta- gare) avger ett svagt ljud - Barnet är för långt bort från barnenheten (sändare). - Volymnivån på föräldraenhe- ten är för låg. - Flytta barnenheten (sändare) till ett avstånd på 1-1,5 meter från barnet. - Höj ljudvolymen på föräldraenheten genom att trycka på knappen + för voly- mjustering (5a).40

Färgerna för den bild skärmen visar är mycket mörka - Skärmens ljusstyrka är låg. - Nattläget är aktiverat. -Gå till undermenyn Justering av skär- mens ljusstyrka i läget Baby Monitor och välj en högre ljusstyrka. - Kontrollera belysningen i det rum i vilket barnenheten är placerad. Om rummet är mörkt eller svagt upplyst är det normalt att färgerna för den bild som visas på skärmen förändras. Störningar I sällsynta fall kan det, trots den digitala tekniken HOPPING som garanterar en förhöjd immunitet mot störningar orsakade av liknande appa- rater, förekomma störningar som orsakas av ett annat intercom-system eller liknande sändningsapparater placerade i närheten eller av elektro- magnetisk störning (närhet till sändande radioantenner, högspänningskablar etc.). Flytta bort enheten från liknande appara- ter och/eller från den plats där de finns. Begräns- ning av driftom- råde - Förekomst av hinder, metall- strukturer, väggar i armerad betong etc. mellan barnenhe- ten (sändare) och föräldraenheten (mottagare). - De alkaliska batterierna i bar- nenheten och/eller litiumjon- batteriet i föräldraenheten är nästan urladdade. - För enheterna närmre varandra eller placera om dem så att antalet hinder minskas, så som metallstrukturer, väggar i armerad betong etc. som finns mellan enheterna. - Byt ut de alkaliska batterierna i barnen- heten och/eller ladda om det laddnings- bara litiumjonbatteriet i föräldraenheten. Elektrosta- tiskt eller elektro- magnetiskt brus Det förekommer elektrosta- tiska eller elektromagnetiska störningar orsakade av elek- trostatiska eller elektromagne- tiska fält som bildas av annan elektrisk apparatur: t.ex. hus- hållsmaskiner, mobiltelefoner, trådlösa telefoner etc. Identifiera källan till störningen och eli- minera den om möjligt. Närvaro av väsande el- ler pipande ljud - Enheterna är för nära var- andra. - Volymen på föräldraenheten (mottagare) är för hög. - Öka avståndet mellan enheterna. - Sänk volymen på föräldraenheten (mot- tagare) genom att trycka på knappen för reglering av volymen (5b). Föräldra- enheten (motta- gare) avger ett svagt ljud - Barnet är för långt bort från barnenheten (sändare). - Volymnivån på föräldraenhe- ten är för låg. - Flytta barnenheten (sändare) till ett avstånd på 1-1,5 meter från barnet. - Höj ljudvolymen på föräldraenheten genom att trycka på knappen + för voly- mjustering (5a). Barnenhe- ten startar inte i läget Musik - Barnenheten är aktiverad i läget Baby Monitor. -den MP3-spelare som an- slutits till barnenheten är av- stängd eller inställd till lägsta volymnivå - Kontrollera att indikeringslampan för matning och anslutning (12) tänds. Om den är tänd och ikonen eller visas är enheten igång i läget Baby Monitor. Stäng av läget Baby Monitor och starta läget Musik. - Kontrollera MP3-spelarens status och starta den eller höj volymen vid behov. Tempera- turen visas inte på föräldra- enhetens display - föräldraenheten är aktiverad i läget Gallery. - anslutning till barnenheten saknas eller har avbrutits - Kontrollera att indikeringslampan för matning och anslutning (12) på för- äldraenheten tänds. Om den inte lyser är enheten aktiverad i läget Gallery. Aktivera enheten i läget Baby Monitor. - För föräldraenheten närmre barnenhe- ten för att kunna ansluta. Föräldra- enheten startar inte i läget Gallery - föräldraenheten är aktiverad i läget Baby Monitor. -Stäng av läget Baby Monitor och starta läget Gallery DECLARATION OF CONFORMITY:

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Mod. 06627 Med detta dokument försäkrar Artsana S.p.A att denna produkt överensstämmer med de krav och andra tillhörande bestämmelser som fastställts av direktivet 1999/5/EG. En kopia av den fullständiga försäkran om överensstämmelse med EU-direktiv 1999/5/EG finns på följande adress: www.chicco.com – avsnitt Produkter. I enlighet med europeiska kommissionens beslut nr 2000/299/EG av den 06/04/2000 är det frekvensband som används av denna produkt harmoniserat i alla EU-länder och där- med tillhör denna produkt klass 1 och får fritt användas i alla EU-länder. Vid användning i Länder som inte är medlemmar i EU eller i Länder utanför Europa ska man som användare kontrollera att apparaten överensstämmer med den lagstiftning som gäller i användningslandet. DENNA PRODUKT ÖVERENSSTÄMMER MED EUROPAPARLAMENTETS OCH RÅDETS DIREKTIV 2002/96/EG. Symbolen med en överkryssad korg på apparaten indikerar, att produkten i slu- tet av dess livslängd skall separeras från hushållsavfallet. Den skall tas till en uppsamlingsplast för elektriska och elektroniska apparater eller lämnas tillbaka till återförsäljaren när man köper en liknande produkt. Användaren är ansvarig för att ap- paraten i slutet av dess livslängd lämnas över till en lämplig uppsamlingsplats. En lämplig sorterad avfallshantering gör att apparaten kan återvinnas för sortering och hantering som står i överensstämmelse med miljöbestämmelserna och därigenom bidrar till att negativa effekter på miljön och hälsan undviks och underlättar återvinning av materialen som pro- dukten består av. För en mer detaljerad information gällande disponibla uppsamlingssys- tem så vänd Er till lokala avfallshanterare eller till affären där produkten köptes.42

ÖVERENSSTÄMMELSE MED EUROPAPARLAMENTETS OCH RÅDETS DIREKTIV 2006/66/EG Symbolen föreställande en överkorsad soptunna som finns på batterierna eller på produktens förpackning anger att batterierna, när de är uttjänta, ska samlas in separat från hushållsavfall. De får inte hanteras som van- ligt avfall utan ska lämnas in till en lämplig återvinningsstation alternativt återbördas till återförsäljaren vid införskaffandet av nya laddningsbara eller ej laddningsbara batterier av samma typ. De kemiska beteckningar Hg, Cd, Pb på den överkorsade soptunnan anger den typ av ämne som finns i batteriet Hg = kvicksilver, Cd = kadmium, Pb = bly. Användaren ansvarar för att uttjänta batterier lämnas in till lämpliga återvinningsstationer för att un- derlätta hantering och återvinning. Lämplig separat insamling av uttjänta batterier som sedan lämnas till miljökompatibel återvinning, hantering och nedbrytning bidrar till att undvika möjliga negativa effekter på miljön och hälsan och gynnar återvinningen av de material av vilka batterierna är till- verkade. En olaglig avfallshantering av produkten från användarens sida leder till skador på miljö och människors hälsa. För mer detaljerad information om tillgängliga system för insamling ska man kontakta de som ansvarar för avfallshantering där man bor eller den affär där man köpte produkten. ARTSANA förbehåller sig rätten att när som helst och utan att i förväg meddela det ändra det som anges i denna bruksanvisning. Det är strikt förbjudet att på något sätt kopiera, överföra, skriva av och översätta hela eller delar av denna bruksanvisning utan att i förväg ha fått skriftligt tillstånd därtill av ARTSANA. Garanti: Produkten är garanterad mot tillverkningsfel i 2 år fr.o.m. inköpsdatumet.42
