BRUKSANVISNING ZFP18400WA ZANUSSI

• Baksiden av produktet må stå mot veggen.

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktion- erna tillsammans med produkten för framtida bruk. Säkerhet för barn och handikappade

• Denna produkt kan användas av barn över 8 år och personer med reducerad fysisk, sensorisk eller mental förmåga eller som saknar erfarenhet och kunskap, om de får tillsyn eller in

struktioner om hur man använder produkten på ett säkert sätt och förstår riskerna.

• Låt inte barn leka med produkten.

• Håll allt förpackningsmaterial utom räckhåll för barn.

• Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn. Allmän säkerhet

• Produkten är avsedd att användas i hushåll och liknande an- vändningsområden som t.ex.: – Bondgårdar, personalkök i affärer, på kontor och i andra arbetsmiljöer – Av gäster på hotell, motell, bed and breakfast och andra typer av boendemiljöer

• Se till att ventilationsöppningarna inte blockeras i produktens hölje eller i inbyggnadsutrymmet.

• Använd inga mekaniska verktyg eller andra medel för att Säkerhetsinformation............................162 Säkerhetsföreskrifter............... ..............163 När produkten används första gången ...165 Kontrollpanelen ......................................165 Daglig användning ................................166 Råd och tips ........................................166 Skötsel och rengöring .........................167 Om produkten inte fungerar................168 Tekniska data......................................169 Installation ..........................................169 Miljöskydd ...........................................171 Med reservation för ändringar. Innehåll Säkerhetsinformation ZFP18400WA_2015.indb 161 2016-01-04 16:18:52162

påskynda avfrostningsprocessen utöver de som rekommend- eras av tillverkaren.

• Var noga med att inte skada kylkretsen.

• Använd inga elektriska apparater inne i förvaringsutrymmena såvida de inte är av en typ som rekommenderas av tillverka

• Spruta inte vatten eller ånga för att rengöra produkten.

• Rengör ugnen med en fuktig, mjuk trasa. Använd bara neu

trala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.

• Förvara inte explosiva ämnen som aerosolburkar med lät

• Om nätsladden är skadad måste den bytas ut av tillverkaren, tillverkarens servicerepresentant eller personer med mots

varande utbildning, för att undvika fara.

• Om produkten är utrustad med en ismaskin eller vattendis

penser, får de bara fyllas med dricksvatten.

• Om produkten behöver vattentillförsel, anslut den bara till en anslutning med dricksvatten.

• Inloppsvattentrycket (minimum och maximum) måste vara mellan 1 bar (0,1 MPa) och 10 bar (1,0 MPa). Installation VARNING! Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.

• Installera eller använd inte en skadad produkt.

• Följ de installationsinstruktioner som följer med produkten.

• Produkten är tung, så var alltid försiktig när du yttar den. Använd alltid skyddshandskar.

• Se till att luft kan cirkulera i produkten.

• Vänta minst 4 timmar innan du ansluter produkten till eluttaget. Detta för att oljan ska rinna tillbaka i kompressorn.

• Installera inte produkten nära element, spisar, ugnar eller hällar.

• Produktens bakre yta måste ställas mot väggen.

• Installera inte produkten där den står i direkt solljus.

• Placera inte produkten i utrymmen där det är fuktigt eller kallt, till exempel i baracker, garage och vinkällare.

• Undvik att repa golvet genom att lyfta produk- tens framkant om du vill ytta den. Säkerhetsföreskrifter ZFP18400WA_2015.indb 162 2016-01-04 16:18:52www.zanussi.com

Elektrisk anslutning VARNING! Risk för brand och elektriska stötar.

• Produkten måste vara jordad.

• Alla elektriska anslutningar ska göras av en behörig elektriker.

• Kontrollera att produktens märkdata överens- stämmer med din strömkälla. I annat fall, kontakta en elektriker.

• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.

• Använd inte grenuttag eller förlängningsslad- dar.

• Kontrollera så att du inte skadar de elek- triska komponenterna (t.ex. stickkontakten, nätkabeln, kompressorn). Kontakta service eller en elektriker för att ersätta skadade komponenter.

• Nätkabeln måste vara under stickkontaktens nivå.

• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stick- kontakten är åtkomlig efter installationen.

• Dra inte i nätkabeln för att koppla bort produk- ten från eluttaget. Ta alltid tag i stickkontakten. Användning VARNING! Risk för skador, brännskador eller elstötar föreligger.

• Ändra inte produktens specikationer.

• Ställ inte elektriska produkter (t.ex. glass- maskiner) i produkten om inte tillverkaren uttryckligen säger att det är lämpligt.

• Var försiktig så att du inte skadar kylkretsen. Den innehåller isobutan (R600a), en naturgas som är miljöanpassad i hög grad. Denna gas är lättantändlig.

• Om kylkretsen skadas får inga ammor eller antändningskällor nnas i rummet. Ventilera rummet.

• Låt inte varma föremål vidröra plastdelarna i produkten.

• Lägg inte in läsk i frysdelen. Detta skapar tryck i askan.

• Förvara inte brandfarliga gaser eller vätskor i produkten.

• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på tvättmaskinen.

• Vidrör inte kompressorn eller kondensorn. De är heta.

• Ta inte bort och vidrör inte föremål från frys- delen med våta eller fuktiga händer.

• Frys inte mat igen som en gång tinats.

• Följ förvaringsanvisningarna på förpackningen till den frusna maten. Innerbelysning

• Lamporna som används i den här produkten är speciallampor som endast är avsedda för användning i produkter som denna! Skötsel och rengöring VARNING! Risk för personskador och skador på produkten föreligger.

• Stäng av enheten och dra ur kontakten från eluttaget före underhåll.

• Kylenheten i denna vara innehåller kolväten. Endast behöriga personer får utföra underhåll och ladda produkten.

• Undersök regelbundet produktens tömnings- kanal och rengör den vid behov. Om tömn- ingskanalen täpps igen samlas vatten från avfrostningen på produktens botten. Kassering VARNING! Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.

• Klipp av strömkabeln och kassera den.

• Ta bort locket så att barn och djur inte kan stängas in i produkten.

• Kylkretsen och isoleringsmaterialet i den här produkten är ozonfria.

• Isoleringsmaterialet innehåller brandfarlig gas. Kontakta kommunen för information om hur produkten kasseras korrekt.

• Orsaka inte skada på den delen av kylenheten som är nära värmeväxlaren. ZFP18400WA_2015.indb 163 2016-01-04 16:18:52164

När produkten används första gången Invändig rengöring Innan du använder produkten första gången, rengör dess insida och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort den typiska lukten hos nya produkter. Eftertorka sedan noga. Kontrollpanelen Kontrollpanelen som styr temperaturen i frys- facket sitter inuti frysen. : Eliminera larmljudsknappen. Larm : omfattande temperaturdisplay. Effekt : elektrisk strömindikator. Super : indikeringen ”Super Freeze”. Super Freeze : knappen “Super Freeze”. SUPER FREEZE (knapp) Om du vill att temperaturen inuti frysen ska falla snabbt trycker du på den här knappen så tänds lampan “Super”. Enheten körs i Super Freezer. Om du vill att produkten ska avsluta läget Super Freeze trycker du på Super Freeze (knapp) igen så släcks indikeringen för “super”. Obs! I “super freeze”-läget avslutar frysen automatiskt “super freeze”-läget efter 48 timmar, “super”- indikeringen släcks samtidigt.

När frysen satts igång och innertemperaturen har nått den högre graden (≥-10°C) börjar indiker- ingen att fungera. När temperaturen är ≥ -10°C börjar indikeringen att blinka och samtidigt hörs larmet 3 gånger var tionde sekund. Efter 2 minut- er stängs larmet av automatiskt och indikeringen för övertemperatur lyser men slutar blinka. När temperaturen är < -10°C släcks indikeringen för övertemperatur. : (knapp). Medan frysens larm hörs trycker du på : larmljudet stängs av och indikeringen för övertemperatur lyser men blinkar inte. Viktigt! - Normalt rekommenderar vi att du väljer mellaninställningen, om du vill att temperaturen ska bli varmare eller kallare vrider du ratten till en lägre eller högre inställning. När du vrider ratten till en lägre inställning kan den vara mer energi- besparande. Den skulle annars leda till högre energiförbrukning. Viktigt! - Höga omgivningstemperaturer (t.ex. heta sommardagar) och en kall inställning på temperaturregulatorn (läge Kallare) kan göra att kompressorn går igång kontinuerligt eller till och med utan avbrott! Orsak: När omgivningstemperaturen är hög måste kompressorn gå igång kontinuerligt för att bibehålla den låga temperaturen i produkten. VIKTIGT! Använd inga starka rengöringsmedel eller skurpulver eftersom sådana produkter skadar ytnishen. AlarmCold ColderMid Power Super Super Freeze ZFP18400WA_2015.indb 164 2016-01-04 16:18:52www.zanussi.com

Infrysning av färska livsmedel

• Produkten är lämplig för infrysning av färska livsmedel och långvarig förvaring av frysta och djupfrysta matvaror.

• Placera det färska livsmedlet som ska frysas in i det nedre facket.

• Den största mängd mat som kan frysas inom 24 timmar anges på typskylten som sitter på insidan.

• Infrysningen tar 24 timmar: lägg inte in andra livsmedel som ska frysas under denna period. Förvaring av frusna matvaror Vid första användningen eller efter en period utan drift. Innan du lägger in matvaror i frysen ska produkten gå minst 2 timmar på en högre inställning. VIKTIGT! I händelse av en oavsiktlig avfrostning, t.ex. vid ett strömavbrott och avbrottet varar längre än den tid som anges i den tekniska infor- mationen under “Temperaturökningstid”, måste den tinade maten konsumeras snabbt eller ome- delbart tillagas och sedan frysas in på nytt. Upptining Djupfryst och fryst mat kan, innan den används, tinas i frysen eller vid rumstemperatur beroende på den tid som står till förfogande för upptinin- gen. Småbitar kan till och med tillagas direkt från frysen medan de fortfarande är frysta. Tillagnin- gen tar i detta fall dock lite längre tid. Tillverkning av isbitar Denna produkt är utrustad med en eller era brickor för tillverkning av isbitar. Råd och tips Tips för infrysning Här följer några värdefulla tips som hjälper dig att använda infrysningsfunktionen på bästa sätt:

• Den största mängd mat som kan frysas inom 24 timmar anges på typskylten

• Infrysningsprocessen tar 24 timmar. Ytter- ligare livsmedel som skall frysas in bör inte läggas in under denna period.

• Frys endast in färska och rena matvaror av hög kvalitet.

• Dela upp maten i små portioner för en snab- bare och fullständig infrysning. Sedan kan du dessutom plocka ut och tina endast den mängd du behöver.

• Slå in maten i aluminiumfolie, eller lägg den i fryspåsar och se till att förpackningarna är lufttäta.

• Låt inte färsk, ej infryst mat komma i kontakt med redan infryst mat för att temperaturen inte skall öka i den infrysta maten.

• Magra matvaror håller sig bättre och längre än feta. Salt minskar livslängden på matvaror.

• Isglass kan, om den konsumeras direkt från frysfacket, orsaka frysskador på huden.

• Det är lämpligt att anteckna datumet för infrys- ning på varje separat förpackning så att du kan hålla reda på förvaringstiderna. Tips för förvaring av fryst mat Observera följande för att utnyttja produktens prestanda på bästa sätt:

• Kontrollera att kommersiellt infrysta matvaror har förvarats på rätt sätt av återförsäljaren.

• Transportera frysta matvaror från affären till frysen så snabbt som möjligt.

• Öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.

• När fryst mat tinas upp försämras den snabbt och får inte frysas in på nytt.

• Överskrid inte den förvaringsperiod som anges av matvarans tillverkare. Daglig användning ZFP18400WA_2015.indb 165 2016-01-04 16:18:53166

Skötsel och rengöring Rengöring Av hygieniska skäl bör produktens insida samt dess invändiga tillbehör rengöras regelbundet. Obs! Produkten får inte vara ansluten till elnätet under rengöring. Risk för elstötar! Stäng av produkten och dra ut kontakten ur vägguttaget före rengöring eller stäng av den och slå av huvudströmbrytaren/ ta ut säkringen. Rengör aldrig produkten med en ångtvätt. Fukt kan ansamlas i de elektriska komponenterna. Risk för elstötar! Heta ångor kan skada plastde- larna. Produkten måste torka innan den tas i bruk igen. VIKTIGT! Eteriska oljor och organiska lösnings- medel kan skada plastdelarna. Det kan till exem- pel röra sig om citronsaft, saften från apelsinskal, smörsyra eller rengöringsmedel som innehåller ättiksyra.

• Låt inte sådana ämnen komma i kontakt med produktens delar.

• Använd inga rengöringsmedel med slipmedel.

• Ta ut matvarorna ur frysen. Förvara dem på en sval plats, väl övertäckta.

• Stäng av produkten och dra ut kontakten ur vägguttaget eller stäng av den och slå av huvudströmbrytaren/ta ut säkringen.

• Rengör produkten och de invändiga tillbe- hören med en trasa och ljummet vatten. Torka med rent vatten efter rengöringen och torka torrt.

• Ansamlingar av damm på kondensorn leder till ökad energiförbrukning. Därför är det viktigt att rengöra kondensorn på produktens bak- sida en gång per år med en mjuk borste eller dammsugare.

• När produkten har torkat kan den tas i bruk igen. Avfrostning av frysen Frysen kommer dock att täckas med frost efter- hand. Detta ska tas bort. Använd aldrig vassa metallverktyg för att skrapa av frost från evaporatorn, eftersom den kan skadas. När isen blir mycket tjock på insidan ska fullständig avfrostning utföras enligt följande:

• Dra ut stickkontakten ur vägguttaget.

• Plocka ut matvarorna ur frysen, slå in dem i era lager med tidningspapper och lägg dem på en sval plats.

• Låt dörren stå öppen och sätt en skål under produkten där avfrostningsvattnet kan samlas upp.

• När avfrostningen är klar, torka av insidan noga.

• Sätt in stickkontakten i vägguttaget igen och slå på produkten. ZFP18400WA_2015.indb 166 2016-01-04 16:18:53www.zanussi.com

Om produkten inte fungerar Obs! Ta ur stickkontakten från eluttaget innan felsökning påbörjas. Endast en behörig elektriker eller annan kompetent person får utföra felsökning som inte beskrivs i denna bruksanvisning. VIKTIGT! Vissa ljud hörs under normal användn- ing (kompressor, cirkulation av köldmedel). Problem Möjlig orsak Åtgärd Produkten fungerar inte. Produkten är inte påslagen. Sätt på produkten. Kontakten är inte isatt eller sitter inte i ordentligt. Sätt i kontakten. En säkring har gått/säkringen är felaktig. Kontrollera säkringen, byt vid behov. Fel på uttaget. Fel i elnätet måste åtgärdas av en elek- triker. Produkten fryser för mycket. Temperaturen är inställd på kallt eller så körs produkten i Super freeze-läget. Vrid temperaturreglaget till en varmare inställning tillfälligt eller tryck på “Super Freeze”-knappen för att avsluta Super freeze-läget. Matvarorna är inte tillräckligt frusna. Temperaturen är inte rätt inställd. Läs i det inledande avsnittet Kontrollpanel. Dörren har stått öppen under en längre tid. Låt inte dörren stå öppen mer än absolut nödvändigt. En stor mängd varm mat har plac- erats i produkten under de senaste 24 timmarna. Vrid temperaturreglaget till en kallare inställning tillfälligt. Produkten står nära en värme- källa. Se avsnittet om installationsplats. En stor mängd frost har bildats på dör- rförseglingen. Dörrförseglingen är inte lufttät. Blås varmluft på de delar av dörrförseg- lingen där det läcker (ej för varmt). Forma samtidigt den uppvärmda dörrförseglingen med handen tills den passar som den ska. Ovanliga ljud Produkten står inte i våg. Justera fötterna igen. Produkten vidrör väggen eller andra föremål. Flytta produkten lite grann. En komponent, t.ex. ett rör, på baksidan av produkten vidrör någon annan del av produkten eller väggen. Böj vid behov komponenten så att den inte är i vägen. ZFP18400WA_2015.indb 167 2016-01-04 16:18:53168

Kontakta servicecentret om felet uppstår igen. För att kunna hjälpa dig snabbt och korrekt behöver du ha nedanstående uppgifter till hands. Skriv ner den nödvändiga informationen här, se typskylten. Mer teknisk information nns på typskylten som sitter till vänster inne i produkten samt på energidekalen. Modellbeteckning (Mod.) Produktnummer (PNC) Serienummer (S.N.) Mått Höjd 1440mm Bredd 554mm Djup 570mm Säkerhet vid strömavbrott 11 timmar Tekniska data Installation För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt, läs noga igenom avsnittet “Säkerhetsinfor- mation” före installation. Placering Installera produkten på en plats där omgivning- stemperaturen motsvarar den klimatklass som anges på typskylten Klimatklass Omgivningstem- peratur SN +10°C till +32°C N +16°C till +32°C ST +16°C till +38°C T +16°C till +43°C Plats Produkten bör placeras på säkert avstånd från värmekällor såsom element, varmvattenbere- dare, direkt solsken, etc. Se till att luft kan cirkul- era fritt runt skåpets baksida. För bästa effekt, om produkten placeras under en överhängande väggenhet, skall det nnas minst 100 mm fritt utrymme mellan skåpets översida och väggen- heten. Produkten bör dock helst inte placeras under överhängande väggenheter. Produkten ställs in vågrätt med en eller era justeringsfötter i botten. VARNING! Det måste gå att koppla loss produkten från elnätet. Kontakten måste därför vara lättåtkomlig efter installa- tionen. Elektrisk anslutning Kontrollera att nätspänningen och nätfrekvensen överensstämmer med produktens märkdata som anges på typskylten före anslutning till ett elut- tag. Produkten måste vara jordad. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalicerad elektriker för att ansluta produkten till en separat jord enligt gäl- lande bestämmelser. Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts. Denna produkt uppfyller kraven enligt EU:s direktiv. ZFP18400WA_2015.indb 168 2016-01-04 16:18:53www.zanussi.com

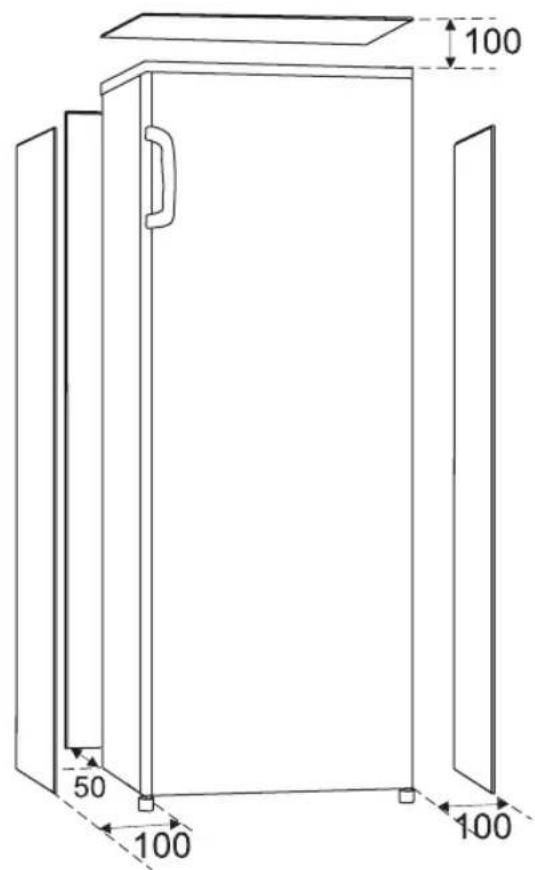

Installation Observera För att reservera det utrymme som krävs runt frysen för ventilation, håll ett avstånd på 100 mm mellan frysens två sidor och ovansida och väggen, och 50 mm avstånd mellan frysens baksida och väggen. Justering av höjd Produkten ska stå plant för att undvika att den vibrerar. För att få produkten att stå plant ska den stå upprätt och båda bottenskruvarna ska ha stadig kontakt med golvet. Du kan också justera höjden genom att skruva ut lämplig bottenskruv framtill (använd ngrarna eller en lämplig skift- nyckel). ZFP18400WA_2015.indb 169 2016-01-04 16:18:53170

Symbolen på produkten eller på förpack- ningen visar att produkten inte får behandlas som hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt. För mer information om återvinning av denna produkt kontaktar du de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten köptes. Förpackningsmaterial Material märkta med symbolen kan återvin- nas. Kassera förpackningsmaterialen i lämpliga uppsamlingsbehållare för återvinning. Kassering av diskmaskinen

1. Koppla bort produkten från eluttaget.

2. Klipp av strömkabeln och kassera den.
