Produkttyp	Vertikal frys
Märke	Zanussi
Modell	ZFT 610 W
Mått (höjd x bredd x djup)	84 cm x 56 cm x 57 cm
Vikt	32 kg
Total användbar volym	100 liter
Energiklass	E
Årlig energiförbrukning	200 kWh/år
Matningsspänning	220-240 V ~ 50 Hz
Anslutningseffekt	90 W
Ljudnivå	40 dB(A)
Fryskapacitet	10 kg/24 h
Autonomi vid strömavbrott	15 h
Klimatklass	N-ST
Avfrostningssystem	Manuell (droppavfrostning)
Snabbnedfrysningsfunktion	Ja
Temperaturreglering	Mekanisk (termostat)
Invändig belysning	Ja, LED
Antal korgar/lådor	3 korgar
Justerbara fötter	Ja
Dörrens vändbarhet	Nej
Köldmedium	R600a
Tillverkningsland	Polen

Vanliga frågor - ZFT 610 W ZANUSSI

Hur installerar jag frysen ZFT 610 W korrekt?

Placera frysen på en torr, välventilerad plats borta från värmekällor. Lämna minst 10 cm utrymme runt om för luftcirkulation. Justera apparaten med de justerbara fötterna. Anslut till ett jordat uttag.

Hur ställer jag in temperaturen på frysen?

Vrid termostatratten (inuti frysen) till maximalt läge för kallare temperatur. Rekommenderad temperatur är -18°C. Vänta 24 timmar för stabilisering.

Hur aktiverar jag snabbnedfrysningsfunktionen?

Aktivera snabbnedfrysningsbrytaren (ofta märkt 'Fast Freeze') minst 24 timmar innan du lägger till färska livsmedel. Inaktivera efter 24 timmar för att spara energi.

Hur avfrostar jag frysen ZFT 610 W?

Koppla bort apparaten. Ta bort livsmedlen och förvara dem på en sval plats. Lämna dörren öppen så att isen smälter. Använd inte vassa föremål. Torka insidan innan du sätter på den igen.

Varför bildas frost invändigt?

Frostbildning är normalt i fryser med manuell avfrostning. Det beror på fukt. Avfrosta när islagret överstiger 5 mm. Se till att dörren är ordentligt stängd.

Vad gör jag om frysen inte kyler tillräckligt?

Kontrollera att termostaten är i rätt läge. Kontrollera att dörren stänger ordentligt och att ventilationsöppningarna inte är blockerade. Om problemet kvarstår, kontakta teknisk service.

Hur rengör jag frysen ZFT 610 W?

Koppla bort apparaten. Ta bort livsmedel och tillbehör. Tvätta insidan med ljummet vatten och bakpulver. Använd inte slipande rengöringsmedel. Torka noggrant innan du sätter på den igen.

Hur länge håller den kylan om strömmen går?

Frysen ZFT 610 W har en autonomi på cirka 15 timmar om dörren hålls stängd. Undvik att öppna den under strömavbrottet.

Går det att ändra dörrens öppningsriktning?

Nej, dörren på denna modell är inte vändbar. Gångjärnet är fast monterat på höger sida från fabriken.

Var hittar jag reservdelar till denna modell?

Du kan beställa originalreservdelar från Zanussi via auktoriserad service eller i din vanliga vitvarubutik. Se manualen för delarnas artikelnummer.

BRUKSANVISNING ZFT 610 W ZANUSSI

Denna snabbguide innehåller alla basfakta om din nya produkt och är enkel att använda. Electrolux har som målsättning att minska företagets förbrukning av papper till bruksanvisningar med cirka 30 %, vilket kommer att rädda 12.000 träd varje år. Snabbguiden är en av många åtgärder som Electrolux vidtar för att värna om miljön. Det må vara ett litet steg, men genom att bidra med lite åstadkommer vi mycket.

En komplett bruksanvisning är tillgänglig på www.electrolux.com

Säkerhetsinformation

För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning, inklusive tips och varningar, innan du installerar och använder produkten första gången. För att undvika onödiga misstag och olyck or är det viktigt att alla som använder produkten har god kännedom om dess skötsel och skyddsanordningar. Spara denna bruksanvisning och se till att den följer med produkten om den flyttas eller säljs, så att alla som använder produkten får korrekt säkerhetsinformation och information om hur den skall skötas.

För att minimera risken för skador på person och egendom är det viktigt att du läser och följer säkerhetsföreskrifterna i denna bruksanvisning. Tillverkaren ansvarar inte för skador orsakade av att föreskrifterna inte har följts.

Säkerhet för barn och handikappade

• Denna produkt är inte avse (även barn) med nedsatt fysisk eller sensorisk förmåga, eller om de har bristande erfarenhet och kunskap, om de inte instrueras och övervakas av en person som ansvarar för deras säkerhet. Barn bör alltid övervakas när de använder produkten för att säkerställa att de inte leker med den.
• Håll allt förpackningsmate Risk för kvävning kan föreligga.
• När du skall kassera produ eluttaget och klipp av nätkabeln (så nära produkten som möjligt) och demontera dörrarna så att lekande barn inte utsätts för elektriska stötar eller löper risk att bli innestängda.
• O m denna produkt, som har skall ersätta en äldre produkt som har en fjäderbelastad spärr i dörrarna, var noga med att göra fjäderspärren obrukbar innan du kasserar den gamla produkten. Då finns det ingen risk att produkten blir en dödsfälla för barn.

Allmän säkerhet

Försiktighet Se till att ventilationsöppningarna inte blockeras eller täpps igen.

• Denna produkt är endast avsec met.
• Produkten är avsedd för förva drycker i ett normalt hushåll enligt beskrivning i denna bruksanvisning.
• Användinga mekaniska eller a påskynda upptiningsprocessen.
• Användinga andra elektriska ten, t.ex. en glassmaskin, såvida de inte har godkänts för detta ändamål av tillverkaren.
• Var noga med att inte skada k
• I kylkretsen används isobutan d d att användas av personer Det är en miljövänlig naturgas, men den är dock brand- farlig.
  Se noga till att inga komponenter i kylkretsen skadas under transport och installation av produkten.
  Om kylkretsen skadas:
• undvik att komma nära öp ial källor utom räckhåll för barn.
• ventilera noga rummet dä
  k• D e t ä r f a r l i g t s a t t e ä n d f a n s p e c i f k t e n k ö p p l a l i g o s s t u e ä n f r a n modifiera denna produkt på något sätt. En skadad nät- kabel kan orsaka kortslutning, brand och/eller elektriska stötar.

Varning Elektriska delar (t.ex. nätkabel, stickkontakh kompresska) får endast bytas ut aveneg certifie-serviceagent eller annan kvalificerad servicepersonal.

1. Nätkabeln får inte förlängas.
2. Se till att stickkontakten inte kläms eller skadas av produktens baksida. En skadad stickkontakt kan överhettas och orsaka brand.

3. Se till att stickkontakten är åtkomlig när produkten har installerats.

4. Dra inte i nätkabeln.

5. Sätt inte i stickkontakten om eluttaget sitter löst. Risk för elektriska stötar eller brand föreligger.
6. Produkten får inte användas utan att lampglaset ¹³⁾ sitter på plats över den inre belysningen.

• Denna produkt ärtung. Var
- Plocka inte ut matvaror frå dem, med våta eller fuktiga händer eftersom detta kan leda till hudsår eller frost/frysskador.
- Setill att produkten inte under långa perioder.

Försiktighet

- Placera inte frysta livs tersom kylan och ångan kan orsaka kondens på insidan. Då kan vätskan som droppar ner orsaka felfunktioner. Därför är det viktigt att inte lämna någon form av frysta produkter på arbetsytan.

Daglig användning

• Ställ inte heta kärl på pla
• Förvara inte brandfarliga gaser eller vätskor i produkten eftersom de kan explodera.
• Placera inte matvaror dire bakre väggen. ¹⁴⁾
• Fryst mat får inte frysas o
• Förvara färdig fryst mater ar.
• Följ noga rekommendatione duktens tillverkare. Se relevant avsnitt i bruksanvisningen.
• Placera inte kolsyrade elle sen eftersom detta skapar ett tryck i behållaren som då kan explodera och skada frysen.
• I s g l a s s a r kan or s a k a f r o s t direkt från frysen.

Skötsel och rengöring

• Stäng av produkten och ko före underhåll.
• Innan du använder produkt insidan och alla invändiga tillbehör med Ijummet vatten och lite neutral såpa för att ta bort den typiska lukten hos nya produkter. Eftertorka sedan noga.

13) I förekommande fall.
14) Om produkten är frostfri.
15) Om produkten har en vattenanslutning

• Rengör inte produkten med me
• Användinga vassa föremål för produkten. Använd en plastskrapa.
• Använd aldrig en hårtork eller apparater för att påskynda avfrostningen. För hög värme kan skada plastdelarna inne i produkten och fukt kan tränga in i det elektriska systemet och göra det strömförande.

Installation

e Viktigt För den elektriska ansluthingen, förj hoga k en anvisningarna i respektive avsnitt.

• Packa upp produkten och konte dagra utvårdiga skador. Anslut inte produkten om den är skadad på något sätt. Rapportera omedelbart eventuella skador till din återförsäljare, och spara i så fall förpackningsmaterialet.
• Vi rekommenderar att du vänta nan du nätansluter produkten så att oljan kan rinna tillbaka i kompressorn.
• Tillräcklig luftcirkulation mås dukten, annars överhettas den. För att erhålla tillräcklig ventilation, följ instruktionerna som är relevanta för mot lufttultonnet på den instalationen.
• När så är möjligt bör produktet n mot en väge för athuandvikå listken tös brännskador i genomt kontakt med produktensvarmandelar (kom- n g - pressor, kondensor).
  n Par o du k ö e na fr ä n gi nf tr ä np lparcoe-r a s n ä spisar.
• Säkerställ att elkontakten är i am produktenerande drycker i fry -
• Produkten får endast anslutas tem. ¹⁵⁾

kador om de konsumeras Service

• Allt arbete avseende elektrici service på produkten skall utföras av en behörig elektp riker eller anmand kompetehrpårsen.eluttaget
• Service på denna produkt får n tofrigerad serviceverkstad och endäse originädelar får användas.

Miljöskydd

Denna produkt innehåller inte, varken i kylkretsen eller i isolationsmaterialen, någon gas som kan a ozonlagret. Produkten får inte kasseras tillsam- s med det vanliga hushållsavfallet. Isolationsmaterialet innehåller brandfarliga gaser: Produkten skall därför kasseras enligt tillämpliga bestämmelser som kan erhållas från de lokala myndigheterna. Undvik att skada kylenheten, särskilt på baksidan nära kondensorn. Material i denna produkt som är märkta med symbolen 📊 kan återvinnas.

Kontrollpanel

1 Grön kontrollampa
2 Röd kontrollampa
3 Gul kontrollampa
4 Frysreglage
5 Temperaturreglage

Slå på

1. Låt produkten stå upprätt i 4 timmar efter installationen.
2. Sätt i stickkontakten i eluttaget.
3. Vrid temperaturreglaget medurs till en medelhög inställning.
4. Den gröna kontrollampan tänds och förblir tänd tills produkten stängs av via elnätet.
5. Tryck på frysreglaget för att aktivera funktionen för snabbinfrysning (den gula kontrollampan tänds) och låt stå i 4 timmar. På så sätt hinner korrekt temperatur uppnås innan du sätter in matvaror i frysen.
   Den gula kontrollampan lyser när frysreglaget är aktiverat.
6. Den röda kontrollampan lyser dessutom tills korrekt temperatur har uppnåtts.
   Några timmar efter start slocknar den röda kontrol-lampan, vilket anger att korrekt temperatur för den valda inställningen har uppnåtts. Den förblir släckt för att indikera att allting är som det ska. Den tänds om temperaturen i frysen stiger obefogat, när frysens

dörr har öppnats eller när matvaror har lagts in. Lampan bör emellertid slockna så snart temperaturen återgår till det korrekta värdet.

1. När produkten har uppnått den inställda temperaturen (den röda kontrollampan har slocknat) trycker du på frysreglaget igen för att avaktivera funktionen för snabbinfrysning. Den gula kontrollampan slocknar.

Stänga av

1. För att stänga av produkten vrider du temperaturreglaget till läget "O".
2. För att koppla bort produkten från strömkällan: Dra ut stickkontakten ur eluttaget.

Temperaturreglering

Temperaturen inuti produkten kontrolleras av tempera- turreglaget som sitter på kontrollpanelen.

Gör på följande sätt för att reglera produkten:

• Vrid temperaturreglaget mot de att få låga frysnivåer.
• Vrid temperaturreglaget motdeh för att få höga friesnivåer.

En medelhög inställning är i regel bäst.

Den exakta inställningen bör dock väljas med hänsyn till att temperaturen inne i produkten beror på:

• rumstemperaturen

• hur ofta dörren öppnas

• mängden matvaror som förv

• produktens placering.

Funktionen för snabbinfrysning

Om mer än 3–4 kg matvaror ska frysas in:

1. Tryck på frysreglaget för att aktivera funktionen för snabbinfrysning 6–24 timmar innan de färska matvarorna placeras i frysen. Den gula kontrollampan tänds. Kompressorn körs nu kontinuerligt för att säkerställa att de färska matvarorna fryses ner så snabbt som möjligt.
2. Du kan när som helst stänga av funktionen genom att trycka på frysreglaget.
3. Placera matvarorna i frysfacet (upptill) och låt frysreglaget vara aktiverat i 24 timmar till.

a4r Taysk sedan på frysreglaget igen. (Den gula kontrollampan släcks och reglaget återgår till den ursprungliga positionen.)

1. Flytta de frusna matvarorna från det (övre) frysfacket till de andra två facken (förvaringsfack). För maximal infrysningskapacitet tar du bort den övre lådan (om en sådan finns) och placerar matvarorna som ska frysas direkt på avdunstaren. Om mindre mängder mat ska frysas är det inte nödvändigt att ta ut lådan.

Om frysreglaget förblir aktiverat av misstag leder det inte till några skador på frysen. Energi förbrukas emellertid i onödan.

När maskinen används första gången

Invändig rengöring

Innan du använder produkten första gången, rengör dess insida och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort den typiska lukten hos nya produkter. Eftertorka sedan noga.

Viktigt Använd inga skarpa rengöringsmedel eller skurpulver eftersom sådana produkter skadar produktens ytfinish.

Daglig användning

Infrysning av färska livsmedel

Frysfacket (det övre) är lämpligt för infrysning av färskalivsmedel och långvarig förvaring av frysta och djupfrystamatvaror.

Vid infrysning av färska matvaror aktiverar du funktionen för snabbinfrysning.

Den största mängd mat som kan frysas inom 24 timmar anges på typskylten, en etikett som sitter på insidan av produkten.

Infrysningsprocessen tar 24 timmar: lägg inte in andra livsmedel som ska frysas under denna period.

Förvaring av fryst mat

Vid första uppstart eller efter ett uppehåll i avstängt läge, låt produkten stå på i minst två timmar innan du lägger in några matvaror.

Viktigt I händelse av en oavsiktlig avfrostning, t.ex. vid ett strömavbrott och avbrottet varar längre än den tid som anges i den tekniska informationen under Temperaturökningstid, måste den tinade maten konsumeras snabbt eller omedelbart tillagas och sedan frysas in på nytt (när maten har kallnat).

Upptining

Djupfryst och fryst mat kan tinas vid rumstemperatur innan den används.

Småbitar kan till och med tillagas direkt från frysen medan de fortfarande är frysta. Tillagningen tar i detta fall dock lite längre tid.

Underhåll och rengöring

Försiktighet Koppla loss produkten från eluttaget innan du utför någon form av underhåll.

Kylenheten i denna produkt innehåller kolväten: underhåll och påfyllning får därför endast utföras av aktoriserad servicetekniker.

Regelbunden rengöring

Utrustningen måste rengöras med jämna mellanrum:

• rengör produkten insida o vatten och en liten mängd neutral såpa.
• inspektera regelbundet dör rena från eventuell smuts.
  • skölj och torka noga.

Viktigt Dra inte i, flytta inte och undvik att skada rörledningarna och kablarna inne i produkten. Använd aldrig skarpa rengöringsmedel, skurpulver, parfymerade rengöringsprodukter eller vaxpolermedel för att rengöra produkten invändigt eftersom sådana produkter skadar ytfinishen och efterlämnar en stark lukt.

Rengör kondensorn (svart galler) och kompressorn på produktens baksida med en borste eller dammsugare. Detta förbättrar produktens prestanda och bidrar till en lägre energiförbrukning.

Viktigt Var försiktig så att du inte skadar kylsystemet.

Många produkter för rengöring av köksytor innehåller kemikalier som kan skada plastkomponenterna i produkten. Vi rekommenderar därför att produktens ytterhölje endast rengörs med varmt vatten och ett milt diskmedel. Anslut produkten till eluttaget igen efter rengöringen.

Avfrostning av frysen

En viss mängd frost bildas alltid på fryshyllorna och runt det övre facket.

Frosta av frysen när frostlagret när en tjocklek på cirka 3–5 mm.

Viktigt Cirka 12 timmar före avfrostningen ställer du in temperaturreglaget på en hög inställning för att bygga upp en tillräcklig kylreserv för driftavbrottet.

Gör enligt följande för att avlägsna frosten:

1. Stäng av produkten och koppla bort den från elutta- get.
2. Plocka ut matvarorna, slå in dem i flera lager med tidningspapper och lägg dem på en sval plats.

Försiktighet Ta inte i fryst mat med våta händer. Dina händer kan frysa fast vid matvarorna.

1. Låt dörren stå öppen och sätt fast platskrapan längst h alla timbehör med jummet ned i mitten och placera en behållare Undertill för att samla upp avfrostningsvattnet.

För att påskynda avfrostningsprocessen kan du placera en skål med varmt vatten i produkten. Du kan också ta bort isbitar som lossnar innan avfrostningen är klar.

1. När avfrostningen är klar torkar du noga av produktens insida. Spara skrapan för framtida bruk.

2. Slå på produkten.

3. Vrid temperaturreglaget till ett medelhögt läge och låt stå i minst 4 timmar med frysreglaget aktiverat.

4. När den röda kontrollampan har slocknat lägger du in matvarorna igen.

Varning Använd aldrig vassa metallverktyg för att skrapa av frost från avdunstaren, eftersom den kan skadas.

Använd inga mekaniska verktyg eller andra medel för att påskynda avfrostningsprocessen utöver de som rekommenderas av tillverkaren.

En temperaturstigning hos frysta matförpackningar kan förkorta tiden som de kan förvaras utan säkerhetsrisk.

Långa uppehåll

Följ nedanstående anvisningar om produkten inte skall användas under en längre tidsperiod:

1. Koppla loss produkten från eluttaget.
2. Plocka ur alla matvaror.
3. Avfrosta och rengör produkten och alla tillbehör.
4. Låt dörren/dörrarna stå på glänt så att inte dålig lukt bildas.

Viktigt Om produkten lämnas påslagen, be någon titta till den då och då så att inte matvarorna i den förstörs i händelse av strömavbrott.

Om maskinen inte fungerar

Normala ljud under drift

• Det kan höras ett svagt po när köldmedlet pumpas genom spiralrören och rörledningarna. Detta är normalt.

• När kompressorn är i drift pumpas köldmedlet runt och det hörs ett surrande och ett pulserande ljud från kompressorn. Detta är normalt.

• Den termiska utvidgningen kar knäppande ljud. Detta är ett naturligt och ofarligt fysi- kaliskt fenomen. Detta är normalt.

• När kompressorn slås på och a höras från temperaturtermostaten. Detta är normalt.

Tekniska data

Mått
Höjd 850 mm
Bredd 550 mm
Djup 612 mm
Frystid 22 h

Teknisk information finns på typskylten på vänster sida inne i skåpet och på energietiketten.

Installation

! Försiktighet För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt, läs noga igenom avsnittet "Säkerhetsinformation" innan du installerar produkten.

Placering

Installera produkten på en plats där omgivningstemperaturen motsvarar den klimatklass som anges på typskylten:

Klimat-klass	Omgivningstemperatur
SN +10 till +32 °C
N +16 till +32 °C
ST	+16 till +38 °C
T	+16 till +43 °C

Avvägning

Se till att produkten står i våg där den installeras. Justera vid behov produkten med hjälp av de två främre, justerbara fötterna (2). Justera vid behov fötterna genom att ta bort distanshållaren (1).

Produkten bör placeras på säkert avständ från värmekäl- lor såsom element, varmvattensberedare, direkt solsken, etc. Se till att luften kan cirkulera fritt runt produktens baksida. För att säkerställa bästa prestanda om produkten placeras under en överhängande väggenhet måste det vara minst 100 mm avständ mellan produktens ovansida och väggenheten. Produkten bör dock inte placeras under överhängande väggenheter. Produkten kan justeras in i väg med en eller flera justerbara fötter.

Om produkten placeras i ett hörn med gångjärnssidan vänd mot väggen måste avständet mellan väggen och produkten vara minst 10 mm för att dörren skall kunna öppnas tillräckligt så att hyllorna kan plockas ut.

! Varning

Det måste gå att koppla bort produkten från elnätet. Stickkontakten måste därför vara lätt att komma åt när produkten har installerats.

Omhängning av dörrar

Viktigt Vi rekommenderar att du ber någon om hjälp med att hålla ett fast grepp om dörren under arbetets gång.

Gör på följande sätt för att ändra dörrens öppningsriktning:

1. Koppla bort produkten från eluttaget.
2. Luta produkten försiktigt bakåt så att kompressorn inte kommer i kontakt med golvet.

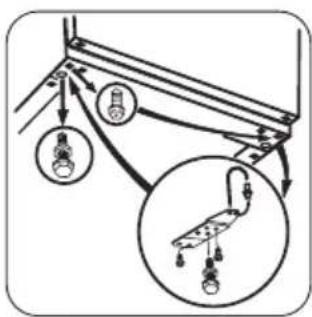

3. Skruva bort de justerbara fötterna som sitter framtill på båda sidor.

4. Ta bort det nedre gångjärnet genom att skruva ur de 2 fästskruvarna.

5. Ta bort gångjärnssprinten från dörrens undersida.
6. Passa in gångjärns- sprinten i hålet i gångjärns- plattan.
7. Ta av dörren.
8. Montera den övre gångjärnssprinten på motsatt sida.
9. Sätt tillbaka dörren på gångjärnssprinten.

1. Passa in gångjärns- sprinten i hålet i gångjärns- plattan och sätt gångjärnet på motsatt sida och fäst med fästskruvarna.
2. Montera det nedre gångjärnet på motsatt sida och se till att dörrens kant sitter parallellt med skåpsidan.

1. Demontera och montera handtaget 1) på motsatta sidan.
2. Ställ tillbaka produkten på plats, justera in den i våg och vänta sedan minst fyra timmar innan du ansluter den till eluttaget.

1) Om tillämpligt

Kontrollera slutligen följande:

• Alla skruvar är åtdragna.
• Dörren öppnar och stänger Om rumstemperaturen är låg (t.ex. på vintern) kanske tätningen inte fäster ordentligt. Vänta i så fall tills tätningen har anpassat sig på naturlig väg.

Om du inte vill hänga om dörren själv kan du kontakta vår lokala kundtjänst. En servicetekniker hänger om den mot en avgift ordentligt.

Elektrisk anslutning

Kontrollera före anslutning till ett eluttag att nätspänningen och nätfrekvensen överensstämmer med de värden som anges på typskylten.

Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om nätspanningsmatningen inte är jordad, kontakta en kvalificerad

Miljöskydd

elektriker för att ansluta produkten till en separat jord enligt gällande bestämmelser.

Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts.

Denna produkt uppfyller kraven enligt EG-direktiven för CE-märkning.

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga

eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.
