Producttype	Vrieskast
Merk	Zanussi
Model	ZFT 610 W
Afmetingen (hoogte x breedte x diepte)	84 cm x 56 cm x 57 cm
Gewicht	32 kg
Nuttige inhoud totaal	100 liter
Energieklasse	E
Jaarlijks energieverbruik	200 kWh/jaar
Voedingsspanning	220-240 V ~ 50 Hz
Aansluitvermogen	90 W
Geluidsniveau	40 dB(A)
Vriescapaciteit	10 kg/24u
Autonomie bij stroomuitval	15 u
Klimaatklasse	N-ST
Ontdooisysteem	Handmatig (drupontdooiing)
Snelle vriesfunctie	Ja
Temperatuurregeling	Mechanisch (thermostaat)
Binnenverlichting	Ja, LED
Aantal manden / laden	3 manden
Verstelbare poten	Ja
Omkeerbaarheid van de deur	Nee
Koelmiddel	R600a
Land van fabricage	Polen

Veelgestelde vragen - ZFT 610 W ZANUSSI

Hoe installeer ik de vriezer ZFT 610 W correct?

Plaats de vriezer op een droge, goed geventileerde plaats uit de buurt van warmtebronnen. Laat een minimale ruimte van 10 cm rondom vrij voor luchtcirculatie. Nivelleer het apparaat met de verstelbare poten. Sluit aan op een geaard stopcontact.

Hoe stel ik de temperatuur van de vriezer in?

Draai de knop van de thermostaat (binnenin de vriezer) naar de hoogste stand voor meer kou. De aanbevolen temperatuur is -18°C. Wacht 24 uur tot stabilisatie.

Hoe activeer ik de snelle vriesfunctie?

Schakel de snelle vriesfunctie in (meestal aangeduid als 'Fast Freeze') ten minste 24 uur voordat u verse levensmiddelen toevoegt. Schakel na 24 uur uit om energie te besparen.

Hoe ontdooi ik de vriezer ZFT 610 W?

Koppel het apparaat los. Verwijder de levensmiddelen en bewaar ze op een koele plaats. Laat de deur open zodat het ijs smelt. Gebruik geen scherpe voorwerpen. Droog de binnenkant voordat u het weer inschakelt.

Waarom vormt zich ijsvorming aan de binnenkant?

IJsvorming is normaal bij handmatig ontdooien. Dit komt door vocht. Ontdooi wanneer de ijslaag dikker is dan 5 mm. Zorg ervoor dat de deur goed gesloten is.

Wat moet ik doen als de vriezer niet voldoende koelt?

Controleer of de thermostaat op de juiste stand staat. Controleer of de deur goed sluit en of er geen obstructies zijn in de ventilatieroosters. Als het aanhoudt, neem contact op met de technische dienst.

Hoe reinig ik de vriezer ZFT 610 W?

Koppel het apparaat los. Verwijder de levensmiddelen en accessoires. Was de binnenkant met lauw water en baking soda. Gebruik geen schurende schoonmaakmiddelen. Droog goed voordat u het weer inschakelt.

Hoe lang blijft het koud bij stroomuitval?

De vriezer ZFT 610 W heeft een autonomie van ongeveer 15 uur als de deur gesloten blijft. Vermijd openen tijdens de stroomuitval.

Kan de deur worden omgedraaid?

Nee, de deur van dit model is niet omkeerbaar. Het scharnier is aan de rechterkant gefixeerd.

Waar vind ik reserveonderdelen voor dit model?

U kunt originele Zanussi reserveonderdelen bestellen via de erkende technische dienst of bij uw gebruikelijke witgoedwinkel. Raadpleeg de handleiding voor de onderdeelcodes.

GEBRUIKSAANWIJZING ZFT 610 W ZANUSSI

NL Gebruiksaanwijzing 2
NO Bruksanvisning 11
PT Manual de instruções 19
ES Manual de instrucciones 28
SV Bruksanvisning 37

Vriezer

Fryser

Congelador

Congelador

Frys

USER MANUAL

Deze Beknopte handleiding bevat alle basisfeiten over uw nieuwe product en is makkelijk in het gebruik. Electrolux wil het papierverbruik voor wat betreft onze gebruiksaanwijzingen met ongeveer 30% beperken, daarmee sparen we elk jaar 12.000 bomen. De Beknopte handleiding is een van de vele maatregelen die Electrolux neemt ten behoeve van het milieu. Het lijkt misschien weinig, maar door iets te doen, doen we uiteindelijk veel.

Een complete handleiding kunt u vinden op www.electrolux.com

Veiligheidsinformatie

In het belang van uw veiligheid en om een correct gebruik te kunnen waarborgen is het van belang dat u, alvorens het apparaat te installeren en in gebruik te nemen, deze gebruiksaanwijzing, inclusief de tips en waarschuwingen, grondig doorleest. Om onnodige vergissingen en ongevallen te voorkomen is het belangrijk ervoor te zorgen dat alle mensen die het apparaat gebruiken, volledig bekend zijn met de werking ervan en de veiligheidsvoorzieningen. Bewaar deze instructies en zorg ervoor dat zij bij het apparaat blijven als het wordt verplaatst of verkocht, zodat iedereen die het apparaat gedurende zijn hele levensduur gebruikt, naar behoren is geïnformeerd over het gebruik en de veiligheid van het apparaat. Voor de veiligheid van mensen en eigendommen dient u zich aan de voorzorgsmaatregelen uit dit instructieboekje te houden, de fabrikant is niet verantwoordelijk voor schade die door het niet opvolgen van de aanwijzingen veroorzaakt is.

Veiligheid van kinderen en kwetsbare mensen

• Dit apparaat is niet bedoe nen (waaronder begrepen kinderen) met verminderde fysieke, zintuiglijke vermogens of een gebrek aan ervaring en kennis, tenzij dit onder toezicht gebeurt van een voor hun veiligheid verantwoordelijke persoon of tenzij zij van een dergelijke persoon instructie hebben ontvangen over het gebruik van het apparaat. Houd kinderen uit de buurt om te voorkomen dat ze met het apparaat gaan spelen.
• Houd alle verpakkingsmate kinderen. Gevaar voor verstikking.
• A l s u het apparaat afdankt stopcontact, snij de voedingskabel door (zo dicht mogelijk bij het apparaat) en verwijder de deur om te voorkomen dat kinderen een elektrische schok krijgen of zichzelf in het apparaat opsluiten.
• Als dit apparaat, dat voorz deursluiting, een ouder apparaat vervangt, dat voorzien is van een veerslot (slot) op de deur of het deksel, zorg er dan voor dat u het slot onbruikbaar maakt voordat

u het oude apparaat weggooit. Dit voorkomt dat kinderen er in opgesloten kunnen raken.

Algemene veiligheid

Let op! Houd de ventilatie-openingen altijd vrij van obstructies.

• Het apparaat is uitsluitend on delijk gebruik.
• Dit apparaat is bedoeld voor h middelen en/of dranken in een gewoon huishouden, zoals uitgelegd in dit instructieboekje.
• Gebruik geen mechanische hul grepen om het ontdooiproces te versnellen.
• Gebruik geen andere elektrisc beeld ijsmachines) in koelkasten, tenzij ze voor dit doel goedgekeurd zijn door de fabrikant.
• Let op dat u het koel circuit n
• Het koelmiddel isobutaan (R 600d koelcircuit van het apparaat, dit is een natuurlijk gas dat weliswaar milieuvriendelijk is, maar ook uiterst ontvlambaar.
  Controleer of de onderdelen van het koelcircuit tijdens transport en installatie van het apparaat niet beschadigd zijn geraakt.
  Indien het koelcircuit beschadigd is:

- open vuur en ontstekings - de ruimte waar het appara i aal beitellehet bereik van

- Het is gevaarlijk om wijziging t r specifichtes of dit productop enigerlei wijze tehmedificeren. Een beschadigd netsnoer kan kortsluiting, brand en/of een elektrische schok veroorzaken.

Waarschuwing! Alle elektrische onderdelen (net- snoer, stekker, compressor) mogen uitsluitend ver-

i vangen worden door een perfende onderhoudsienst of gekwalificeerd onderhoudspersoneel.

1. Het netsnoer mag niet verlengd worden.

2. Verzeker u ervan dat de stekker niet platgedrukt of beschadigd wordt door de achterkant van het apparaat. Een platgedrukte of beschadigde stekker kan oververhit raken en brand veroorzaken.

3. Verzeker u ervan dat u de stekker van het apparaat kunt bereiken.
4. Trek niet aan het snoer.
5. Als de stekker los zit, steek hem dan niet in het stopcontact. Dan bestaat er een risico op een elektrische schok of brand.

6. U mag het apparaat niet gebruiken zonder de afdekking van het lampje. ^1) voor de binnenverlichting.

7. Dit apparaat is zwaar. Wee paraat verplaatst.

8. Haal geen artikelen uit het als uw handen vochtig/nat zijn, dit kan uw huid beschadigen of vrieswonden veroorzaken.
9. Stel het apparaat niet lang licht.

Let op!

- Plaats geen bevroren vo omdat kou en damp condenswater kunnen produceren aan de binnenkant. De druppelende vloeistof kan storingen veroorzaken. Leg daarom geen bevroren dingen op het werkblad.

Dagelijks gebruik

• Zet geen hete potten op de apparaat.
• Bewaar geen brandbare gas apparaat, deze kunnen ontploffen.
• Zet geen levensmiddelen d in de achterwand. 2)
• Diepgevroren voedsel mag gevroren als het eenmaal ontdooid is.
• Bewaar voorverpakte diepv aanwijzingen van de fabrikant.
• U dient zich strikt te houd de fabrikant van het apparaat met betrekking tot het bewaren van voedsel. Raadpleeg de betreffende aanwijzingen.
• Leg geen koolzuur houdende in de vriezer, deze veroorzaken druk op de fles die

daardoor kan ontploffen, dit kan schade toebrengen aan het apparaat.

- IJslollies kunnen vrieswonden rechtstreeks vanuit het apparaat geconsumeerd worden.

Onderhoud en reiniging

• Schakel het apparaat uit en tr contact voordat u onderhoudshandelingen verricht. Als u het stopcontact niet kunt bereiken, onderbreek dan de stroomtoevoer.

• Voordat u het apparaat voor d wast u de binnenkant en de interne accessoires met lauwwarm water en een beetje neutrale zeep om de typische zgeuc vart een nieuw product weg te ræpen. Droog daarna grondig af.

• v Miaeaskv ahke te na prpaarka az te nniieett sacahno o n pen.

• Gebruik geen scherpe voorwerd uparaat te krabben. Gebruik een kunststof schrapern -
• Gebruik nooit een haardroger apparaat om het ontdooien te versnellen. Oververhitting kan de kunststof binnenkant beschadigen, en door binnendringend vocht kan het apparaat onder stroom komen staan.

Installatie

Belangrijk! Voor de aansluiting van elektriciteit dienen de instructies in de desbetreffende paragrafen nauwgezet te worden opgevolgd. Kunststof onderdelen in het

• Pak het apparaat uit en controlse zijn. Sltuit veel apparaat niet aan als het beschadigd is. Meld mogelijke beschadigingen onmiddellijk bij de winkel waar u het apparaat gekocht heeft. Gooi in dat reect regen de i u cont op en hing geval de verpakking niet weg.
  • Wijopniveuw worden 4 - uur te w apparaat aansluit, dan kan de olie terugvloeien in de compressor.
  les producten volgens de • Rond het apparaat dient adequ anders kan dit tot oververhitting leiden. Om voldoende en aan de aan beveelingen van ventilatie te verkrijgen de instructies met betrekking tot de installatie opvolgen.
• De achterkant dient zo mogeli plaatst te worden, teneinde, te voorkomen dat hete on- of moussérende dranken

derdelen (compressor, condensator) aangeraakt kunnen worden en brandwonden veroorzaken.

• Het apparaat mag niet vlak stellen geplaatst worden.
• Verzeker u ervan dat de st apparaat geinstalleerd is.
• Sluit het apparaat alleen a 3)

Onderhoud

• Alle elektrotechnische wer lijk zijn voor het uitvoeren van onderhoud aan het apparaat, dienen uitgevoerd te worden door een gekwalificeerd elektricien of competent persoon.
• Dit product mag alleen won erkend onderhoudscentrum en er dient alleen gebruik te worden gemaakt van originele reserveonderdelen.

Bescherming van het milieu

Dit apparaat bevat geen gassen die de ozonlaag kunnen beschadigen, niet in het koel circuit en evenmin in de isolatiematerialen. Het apparaat mag niet worden weggegooid bij het normale huishoudelijke alval. Het isolatieschuim bevat ontvlambare gassen: het apparaat moet weggegooid wolderi corkomade van toepassing. zijnde regels die u bij de lokale overheidsinstanties kunt verkrijgen. Voorkom beschadiging aan de koeleenheid, vooral aan de achterkant bij de warmtewisselaar. De materialen die gebruikt zijn voor dit apparaaten die voorzien zijn van het symbool zijn recyclebaar.

den onderhouden door een

Bedieningspaneel

1 Groen indicatielampje aan
2 Rood indicatielampje
3 Geel indicatielampje
4 Vriezerknop
5 Thermostaatknop

Inschakelen

1. Laat na plaatsing het apparaat 4 uur staan.
2. Steek dan de stekker in het stopcontact.
3. Draai de thermostaatknop naar rechts op een gemiddelde stand.

4. Het groene indicatielampje gaat branden en blijft branden tot de stekker uit het stopcontact wordt gehaald.

5. Druk op de vriezerknop om de functie snelvriezen te activeren (geel indicatielampje gaat branden) en laat 4 uur aan staan zodat de juiste temperatuur wordt bereikt voordat er voedsel wordt ingevroren.
   Geel indicatielampje gaat branden als de vriezerknop is ingeschakeld.

6. Het rode indicatielampje gaat ook branden tot de juiste temperatuur bereikt is.
   Als het apparaat een paar uur aan staat, gaat het rode indicatielampje uit om aan te tonen dat de juiste temperatuur is bereikt voor de gekozen instelling en het blijft uit om aan te geven dat alles in orde is. Het gaat aan als de vriezertemperatuur overmatig stijgt, bijvoorbeeld nadat de vriezerdeur is geopend of nadat er voedsel in de vriezer is geplaatst maar het lampje

3) Indien er een wateraansluiting voorzien is

moet weer uit gaan als de juiste opslagtemperatuur weer is bereikt.

1. Als het apparaat de ingestelde temperatuur heeft bereikt (het rode indicatielampje is uit), druk dan weer op de vriezerknop om de functie snelvriezen uit te schakelen. Het gele indicatielampje gaat dan uit.

Uitschakelen

1. Draai de thermostaatknop op de stand "O" om het apparaat uit te schakelen.
2. Trek de stekker uit het stopcontact om de stroomtoevoer naar het apparaat af te sluiten.

Temperatuurregeling

De temperatuur in het apparaat wordt geregeld door de thermostaatknop op het bedieningspaneel.

Ga als volgt te werk om het apparaat in werking te stellen:

• draai de thermostaatknop o minimale koude te verkrijgen.
• draai de thermostaatknop of maximale koude te verkrijgen.

Een gemiddelde instelling is over het algemeen het meest geschikt.

De exacte instelling moet echter gekozen worden rekening houdend met het feit dat de temperatuur in het apparaat afhankelijk is van:

• de omgevingstemperatuur

• hoe vaak de deur geopend

• de hoeveelheid voedsel die be

• de plaats van het apparaat.

Functie Snelvriezen

Indien meer dan 3-4 kg voedsel wordt ingevroren:

1. Druk op de Vriezerknop om de functie Snelvriezen te activeren 6-24 uur voordat er vers voedsel in de vriezer wordt geplaatst, het gele indicatielampje gaat branden. De compressor zal constant gaan lopen om ervoor te zorgen dat het verse voedsel zo snel mogelijk wordt ingevroren.
2. Het is mogelijk de functie te allen tijde te deactiveren door op de vriezerknop te drukken.
3. Plaats het voedsel in het vriesvak (bovenin) en laat de vriezerknop nog 24 uur ingeschakeld.
4. Druk dan de vriezerknop weer in (het gele indicatie- lampie gaat uit en de knop komt weer in de oor- spronkelijke positie).
5. Verplaats het bevoren voedsel van het bovenste vriesvak naar de andere twee vakken. Voor maximale vriesprestaties de bovenste lade (indien aanwezig) verwijderen en de in te vriezen levensmiddelen direct op de verdamper plaatsen. Als u kleinere hoeveelheden levensmiddelen wilt invriezen hoeft u de lade niet te verwijderen.

Als de vriezerknop per ongeluk aan blijft staan zal de vriezer hierdoor niet beschadigen maar wordt er energie verspild.

Het eerste gebruik

De binnenkant schoonmaken

Voordat u het apparaat voor de eerste keer gebruikt, wast u de binnenkant en de interne accessoires met lauwwarm water en een beetje neutrale zeep om de typische geur van

Dagelijks gebruik

Vers voedsel invriezen

Het (bovenste) vriesvak is geschikt voor het invriezen van vers voedsel en voor het voor een lange periode bewaren van ingevroren en diepgevroren voedsel.

Activeer om vers voedsel in te vriezen de functie snel-vriezen.

De maximale hoeveelheid voedsel die in 24 uur kan worden ingevroren wordt aangegeven op het typeplaatje; een plaatje geplaatst in het apparaat.

een nieuw product weg te nemen. Droog daarna grondig af.

Belangrijk! Gebruik geen oplosmiddelen of schuurpoeders. Deze beschadigen de lak.

Het invriesproces duurt 24 uur: voeg gedurende deze periode niet meer in te vriezen voedsel toe.

Het bewaren van ingevroren voedsel

Als u het apparaat voor het eerst of na een periode dat het niet gebruikt is inschakelt, het apparaat minstens 2 uur op een hoge instelling laten werken voordat u er producten in plaatst.

Belangrijk! In het geval van onbedoelde ontdooiing, bijvoorbeeld als de stroom langer is uitgevallen dan de duur die op de kaart met technische kenmerken onder "tijdsduur" is vermeld, moet het ontdooide voedsel snel geconsumeerd worden of onmiddellijk bereid worden en dan weer worden ingevroren (nadat het afgekoeld is).

Onderhoud en reiniging

Let op! Voordat u welke onderhoudshandeling dan ook verricht, de stekker uit het stopcontact trekken.

Het koelcircuit van dit apparaat bevat koolwaterstoffen; onderhoud en herladen mag alleen uitge- d worden door bevoegde technici.

Periodieke reiniging

Het apparaat moet regelmatig worden schoongemaakt:

• maak de binnenkant en de lauw water en wat neutrale zeep.
• controleer de afdichtingen schoon om u ervan te verzekeren dat ze schoon zijn en vrij van restjes zijn.
• spoel ze af en maak ze gro

Belangrijk! Trek niet aan leidingen en/of kabels aan de binnenkant van de kast en verplaats of beschadig ze niet. Gebruik nooit schoonmaakmiddelen, schuurpoeders, erg geparfumeerde reinigingsproducten en waspolijstmiddelen om de binnenkant schoon te maken, aangezien deze het oppervlak beschadigen en een sterke geur achterlaten.

Maak de condensor (zwart rooster) en de compressor op de achterkant van het apparaat schoon met een borstel of stofzuiger. Deze handeling zal de prestatie van het apparaat verbeteren en het elektriciteitsverbruik besparen.

Belangrijk! Zorg ervoor dat u het koelsysteem niet beschadigt.

Veel normaal verkrijgbare keukenreinigers bevatten chemicaliën die de kunststoffen die in dit apparaat gebruikt zijn kunnen aantasten/beschadigen. Daarom wordt het aanbevolen de buitenkant van dit apparaat alleen schoon te maken met warm water met een beetje afwasmiddel. Steek, na het schoonmaken van het apparaat, de stekker weer in het stopcontact.

Ontdooien

Diepgevroren of ingevroren voedsel, kan voordat het wordt gebruikt, ontdooid worden op kamertemperatuur. Kleine stukken kunnen zelfs rechtstreeks vanuit de vriezer gekookt worden als ze nog bevroren zijn: in dat geval zal de bereiding iets langer duren.

De vriezer ontdooien

Een zekere hoeveelheid rijp zal zich altijd vormen op de schappen van de vriezer en rond het bovenste vak. Ontdooi de vriezer wanneer de rijplaag een dikte van ongeveer 3-5 mm bereikt heeft.

Belangrijk! Zet ongeveer 12 uur voordat u gaat ontdooien, de thermostaatknop op een hogere stand om voldoende koudereserve op te bouwen voor de onderbreking tijdens ge werking.

Volg onderstaande aanwijzingen om de rijp te verwijderegelmatig en wrijf ze ren.

1. Schakel het apparaat uit en trek de stekker uit het stopcontact. d, i g ... d r o o g .
2. Verwijder af het ingevroren voedsel, wikkel het in een paar lagen krantenpapier en leg het op een koele plaats.

Let op! Raak ingevroren voedsel niet met natte handen aan. Uw handen kunnen dan aan de acten vastvriezen.

1. Laat de deur open staan en steek de kunststof schraper in de daarvoor bedoelde opening in het midden van de bodem, plaats er een opvangbak onder om het dooiwater op te vangen.

Om het ontdooiproces te versnellen kunt u een bak warm water in het vriesvak zetten. Verwijder bovendien stukken ijs die afbreken voordat het ontdooien voltooid is.

1. Na afloop van het ontdooien de binnenkant grondig droog maken en de schraper bewaren voor toekomstig gebruik.

2. Schakel het apparaat in.

3. Zet de thermostaatknop op een middelste stand en laat minstens vier uur aan staan met de 'vriezerknop' ingeschakeld.

4. Zet, nadat het rode indicatielampje is uit gegaan, het eerder verwijderde voedsel terug in het vriesvak.

⚠ Waarschuwing! Gebruik nooit scherpe metalen om de rijp van de verdamper te krabben, deze zou beschadigd kunnen raken.

Gebruik geen mechanische of andere middelen om het ontdooiproces te versnellen, behalve die middelen die door de fabrikant zijn aanbevolen.

Een temperatuurstijging tijdens het ontdooien van de ingevroren levensmiddelen, kan de veilige bewaartijd verkorten.

Periodes dat het apparaat niet gebruikt wordt

Als het apparaat gedurende lange tijd niet gebruikt wordt, neem dan de volgende voorzorgsmaatregelen:

1. trek de stekker uit het stopcontact
2. haal al het voedsel eruit
3. Ontdooi het apparaat en toebehoren en maak alles schoon
4. laat de deur/deuren op een kier staan om de vorming van onaangename luchtjes te voorkomen.

Belangrijk! Als uw apparaat aan blijft staan, vraag dan iemand om het zo nu en dan te controleren, om te voorkomen dat het bewaarde voedsel bederft, als de stroom uitvalt.

Problemen oplossen

Normale bedrijfsgeluiden

• U kunt een zwak gorgelend wanneer het koelmiddel door leidingen wordt gepompt. Dat is normaal.

• Als de compressor aan sta rondgepompt en dan zult u een zoemend en kloppend geluid van de compressor horen. Dat is normaal.

• De thermische uitzetting kan een geluid veroorzaken. Dit is een natuurlijk niet gevaarlijk fysisch verschijnsel. Dat is normaal.

• Als de compressor in - of uitgeschat, een zacht "klikje" van de thermostaat boren. Dat is normaal.

Technische gegevens

Afmetingen
Hoogte 850 mm
Breedte 550 mm
Diepte 612 mm
Tijdsduur 22 uur

De technische gegevens staan op het typeplaatje aan de linker binnenkant in het apparaat en op het energielabel.

Montage

Let op! Lees voor uw eigen veiligheid en correcte werking van het apparaat eerst de

"veiligheidsinformatie" aandachtig door, alvorens het apparaat te installeren.

Opstelling

Installeer dit apparaat op een plaats waar de omgevings-temperatuur overeenkomt met de klimaatklasse die vermeld is op het typeplaatje van het apparaat:

Klimaat-klasse	Omgevingstemperatuur
SN +10°C tot + 32°C
N +16°C tot + 32°C
ST +16°C tot + 38°C
T +16°C tot + 43°C

Plaats

Het apparaat moet ver van hittebronnen, zoals radiatoren, boilers, direct zonlicht enz., vandaan worden geïnstalleerd. Zorg er voor dat lucht vrij kan circuleren aan de achterkant van de kast. Als het apparaat onder een muur met een afdakje wordt geplaatst, moet de minimale afstand tussen de bovenkant van de kast en de muur ten minste 100 mm bedragen om optimale prestaties te garanderen. Voor de beste prestatie kunt u het apparaat echter beter niet onder een afdakje zetten. De afstelbare voetjes aan de onderkant van het apparaat garanderen een nauwkeurig horizontale uitlijning.

Als de kast in een hoek is geplaatst en de zijkant bevat scharnieren die naar de muur wijzen, moet de afstand tussen de muur en de kast ten minste 10 mm zijn om de deur ver genoeg open te krijgen zodat de planken verwijderd kunnen worden.

Omkeerbaarheid van de deur

Belangrijk! Om de volgende handelingen uit te voeren, raden we aan dit te doen met de hulp van een tweede persoon die de deuren van het apparaat tijdens de werkzaamheden stevig vasthoudt.

Waterpas zetten

Zorg er voor dat het apparaat waterpas staat wanneer u het plaatst. Deze stand kan bereikt worden met de twee afstelbare voetjes (2) die aan de voorkant en onderkant van het apparaat bevestigd zijn. Stel de voetjes indien nodig bij door het afstandsstuk (1) te verwijderen.

Het moet mogelijk zijn het apparaat van de hoofdstroomtoevoer af te halen; de stekker moet daarom na installatie gemakkelijk toegankelijk zijn.

Om de draairichting van de deur te veranderen, gaat u als volgt te werk:

1. Trek de stekker uit het stopcontact.
2. Kantel het apparaat voor- zichtig naar achteren zodat de compressor de vloer niet kan raken.

3. Draai de afstelbare voetjes, aan beide voorzijden, los.

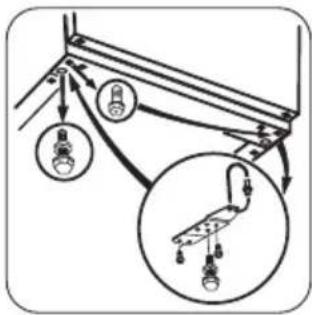

4. Verwijder het onderste deurscharnier door de twee bevestigingsschroeven los te draaien.

5. Verwijder de scharnierpen van de onderkant van de deur.
6. Plaats de scharnierpen in het gat van de scharnierplaat.
7. Verwijder de deur.

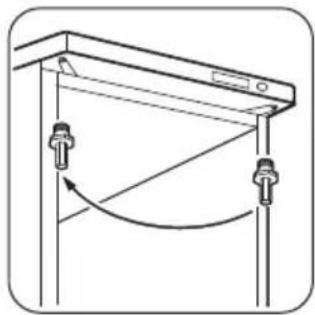

8. Zet de bovenste scharnierpen op de tegenovergestelde plaats.
9. Bevestig de deur aan de scharnierpen.

1. Plaats de scharnierpen in het gat van de scharnierplaat en herplaats het scharnier op de tegenover-gestelde plaats en maak het weer vast met de bevestigingschroeven.

2. Plaats de onderste scharnierplaat weer terug op de tegenoverliggende plek en zorg ervoor dat de rand van de deur parallel loopt met de zijkant van de kast.

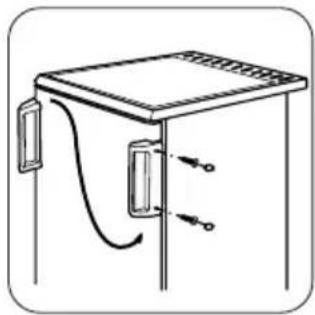

1. Verwijder en monteer het handvat ^1) op de tegenoverliggende zijde.
2. Zet het apparaat op zijn plaats, zet het waterpas, wacht minstens vier uur en steek dan de stekker in het stopcontact.

1) indien nodig

Voer een eindcontrole uit en verzeker u ervan dat:

• Alle schroeven zijn aanged
• De deur goed open en dich Als de omgevingstemperatuur laag is (bijv. in de winter), kan het zijn dat de pakking niet precies op de kast past. Wacht in dat geval tot de pakking op natuurlijke wijze passend wordt.

Als u bovenstaande handelingen liever niet zelf uitvoert, neem dan contact op met de dichtstbijzijnde klantenservice. De deskundige van de klantenservice zal de draai-richting van de deuren op uw kosten veranderen.

Elektrische aansluiting

Zorg er vóór het aansluiten voor dat het voltage en de frequentie op het typeplaatje overeenkomen met de stroomtoevoer in uw huis.

Het milieu

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische

Het apparaat moet geaard zijn. De netsnoerstekker is voorzien van een contact voor dit doel. Als het stopcontact niet geaard is, sluit het apparaat dan aan op een afzonderlijk aardepunt, in overeenstemming met de geldende regels, raadpleeg hiervoor een gekwalificeerd elektricien. De fabrikant neemt geen verantwoordelijkheid op zich als de bovenstaande veiligheidsmaatregelen niet worden nageleefd. Dit apparaat voldoet aan de EU. richtlijnen.

apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde

afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de

gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

Voor het on-line bestellen van accessoires, consumables en onderdelen gaat u naar de 'webwinkel' op: www.zanussi.nl
